三极管放大电路基本原理
简述三极管放大的基本原理
![简述三极管放大的基本原理](https://img.taocdn.com/s3/m/90270cea3086bceb19e8b8f67c1cfad6185fe94e.png)
简述三极管放大的基本原理
三极管放大是一种常用的电子放大器配置,基于半导体材料制成的三极管被用作放大电路中的核心元件。
其基本原理如下:
1. 三极管的结构:三极管由三个区域构成:发射极、基极和集电极。
发射极主要用于发射电子,基极用于控制电子流,集电极则用于收集电子。
2. 工作方式:通过在发射极-基极电路中施加一个小输入信号,可以改变基极电流。
当基极电流发生变化时,三极管中的电流放大作用会使输出电流比输入电流大得多。
3. 放大原理:当输入信号施加在基极-发射极电路上时,三极管的工作状态将发生变化。
如果输入信号增加,基极电流也会增加,从而导致集电极电流增加。
这会导致集电极电压下降,产生较大幅度的输出信号。
因此,三极管可以将微弱的输入信号放大为较大的输出信号。
4. 放大倍数:三极管放大倍数由其特定的电流放大系数(β值)决定。
β值越大,放大倍数越高。
总结起来,三极管的放大原理基于控制基极电流的方式来实现信号放大。
通过合适的电路设计和合适的工作点设置,可以实现较高的放大倍数和稳定的放大效果。
这使得三极管放大器在各种电子设备中得到广泛应用,例如音频放大器和射频放大器。
三极管放大电路的基本原理

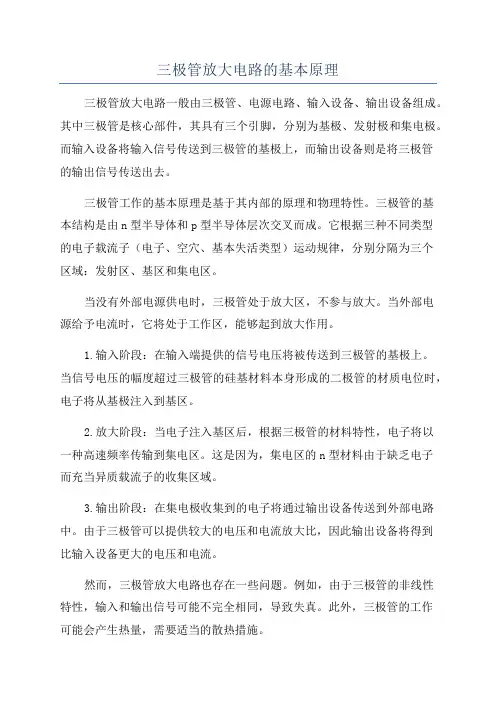

![三极管放大电路的基本原理](https://img.taocdn.com/s3/m/d1cd3baff9c75fbfc77da26925c52cc58ad69042.png)
三极管放大电路的基本原理三极管放大电路一般由三极管、电源电路、输入设备、输出设备组成。
其中三极管是核心部件,其具有三个引脚,分别为基极、发射极和集电极。
而输入设备将输入信号传送到三极管的基极上,而输出设备则是将三极管的输出信号传送出去。
三极管工作的基本原理是基于其内部的原理和物理特性。
三极管的基本结构是由n型半导体和p型半导体层次交叉而成。
它根据三种不同类型的电子载流子(电子、空穴、基本失活类型)运动规律,分别分隔为三个区域:发射区、基区和集电区。
当没有外部电源供电时,三极管处于放大区,不参与放大。
当外部电源给予电流时,它将处于工作区,能够起到放大作用。
1.输入阶段:在输入端提供的信号电压将被传送到三极管的基极上。
当信号电压的幅度超过三极管的硅基材料本身形成的二极管的材质电位时,电子将从基极注入到基区。
2.放大阶段:当电子注入基区后,根据三极管的材料特性,电子将以一种高速频率传输到集电区。
这是因为,集电区的n型材料由于缺乏电子而充当异质载流子的收集区域。
3.输出阶段:在集电极收集到的电子将通过输出设备传送到外部电路中。
由于三极管可以提供较大的电压和电流放大比,因此输出设备将得到比输入设备更大的电压和电流。
然而,三极管放大电路也存在一些问题。
例如,由于三极管的非线性特性,输入和输出信号可能不完全相同,导致失真。
此外,三极管的工作可能会产生热量,需要适当的散热措施。
总之,三极管放大电路通过利用三极管放大信号的特性,将输入信号放大成为输出信号。
这种电路在现代电子设备中起到了重要作用,使得我们能够享受到高质量的音频和视频等多种信号。
三极管共基极放大电路

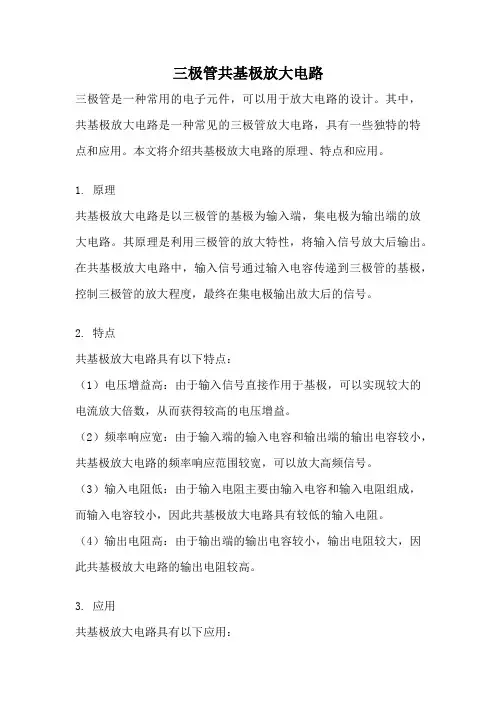

![三极管共基极放大电路](https://img.taocdn.com/s3/m/2bab48d5541810a6f524ccbff121dd36a32dc4b5.png)
三极管共基极放大电路三极管是一种常用的电子元件,可以用于放大电路的设计。
其中,共基极放大电路是一种常见的三极管放大电路,具有一些独特的特点和应用。
本文将介绍共基极放大电路的原理、特点和应用。
1. 原理共基极放大电路是以三极管的基极为输入端,集电极为输出端的放大电路。
其原理是利用三极管的放大特性,将输入信号放大后输出。
在共基极放大电路中,输入信号通过输入电容传递到三极管的基极,控制三极管的放大程度,最终在集电极输出放大后的信号。
2. 特点共基极放大电路具有以下特点:(1)电压增益高:由于输入信号直接作用于基极,可以实现较大的电流放大倍数,从而获得较高的电压增益。
(2)频率响应宽:由于输入端的输入电容和输出端的输出电容较小,共基极放大电路的频率响应范围较宽,可以放大高频信号。
(3)输入电阻低:由于输入电阻主要由输入电容和输入电阻组成,而输入电容较小,因此共基极放大电路具有较低的输入电阻。
(4)输出电阻高:由于输出端的输出电容较小,输出电阻较大,因此共基极放大电路的输出电阻较高。
3. 应用共基极放大电路具有以下应用:(1)射频放大器:由于共基极放大电路的频率响应宽,可以用于射频信号的放大,例如在通信系统中的射频放大器。
(2)信号调理:由于共基极放大电路具有高电压增益和宽频率响应,可以用于对信号进行放大和调理,例如在音频放大器中的前级放大。
(3)振荡器:由于共基极放大电路具有较高的电压增益和较高的输出电阻,可以用于构建振荡器电路,例如在无线电通信系统中的振荡器。
总结:共基极放大电路是一种常见的三极管放大电路,具有高电压增益、宽频率响应、低输入电阻和高输出电阻的特点。
其应用广泛,包括射频放大器、信号调理和振荡器等。
在实际应用中,需要根据具体需求选择合适的三极管型号和其他元件进行设计和调试,以实现理想的放大效果。
通过深入理解共基极放大电路的原理和特点,可以更好地应用于电子设备的设计和制造中。
三极管放大电路的基本原理
![三极管放大电路的基本原理](https://img.taocdn.com/s3/m/4470bed276a20029bd642df4.png)
三极管放大电路的基本原理三极管是电流放大器件,有三个极,分别叫做集电极C,基极B,发射极E。
分成NPN和PNP 两种。
我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。
下面的分析仅对于NPN型硅三极管。
如上图所示,我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic。
这两个电流的方向都是流出发射极的,所以发射极E上就用了一个箭头来表示电流的方向。
三极管的放大作用就是:集电极电流受基极电流的控制(假设电源能够提供给集电极足够大的电流的话),并且基极电流很小的变化,会引起集电极电流很大的变化,且变化满足一定的比例关系:集电极电流的变化量是基极电流变化量的β倍,即电流变化被放大了β倍,所以我们把β叫做三极管的放大倍数(β一般远大于1,例如几十,几百)。
如果我们将一个变化的小信号加到基极跟发射极之间,这就会引起基极电流Ib的变化,Ib的变化被放大后,导致了Ic很大的变化。
如果集电极电流Ic是流过一个电阻R的,那么根据电压计算公式U=R*I可以算得,这电阻上电压就会发生很大的变化。
我们将这个电阻上的电压取出来,就得到了放大后的电压信号了。
三极管在实际的放大电路中使用时,还需要加合适的偏置电路。
这有几个原因。
首先是由于三极管BE结的非线性(相当于一个二极管),基极电流必须在输入电压大到一定程度后才能产生(对于硅管,常取0.7V)。
当基极与发射极之间的电压小于0.7V时,基极电流就可以认为是0。
但实际中要放大的信号往往远比0.7V要小,如果不加偏置的话,这么小的信号就不足以引起基极电流的改变(因为小于0.7V时,基极电流都是0)。
如果我们事先在三极管的基极上加上一个合适的电流(叫做偏置电流,上图中那个电阻Rb就是用来提供这个电流的,所以它被叫做基极偏置电阻),那么当一个小信号跟这个偏置电流叠加在一起时,小信号就会导致基极电流的变化,而基极电流的变化,就会被放大并在集电极上输出。
三极管共基极同向放大电路
![三极管共基极同向放大电路](https://img.taocdn.com/s3/m/a86989fc59f5f61fb7360b4c2e3f5727a5e924ef.png)
三极管共基极同向放大电路【原创版】目录一、三极管共基极同向放大电路的概念二、三极管共基极同向放大电路的工作原理三、三极管共基极同向放大电路的特点四、三极管共基极同向放大电路的应用领域五、总结正文一、三极管共基极同向放大电路的概念三极管共基极同向放大电路是一种半导体放大电路,它由三个电极组成,分别是发射极、基极和集电极。
在这种电路中,输入信号与输出信号的极性相同,因此被称为同向放大电路。
二、三极管共基极同向放大电路的工作原理在三极管共基极同向放大电路中,输入信号从发射极输入,经过基极放大后,从集电极输出。
这种电路的放大原理是基于三极管的电流放大作用,当输入信号电流流过发射极时,会引起基极电流的变化,从而控制集电极电流的变化,实现信号的放大。
三、三极管共基极同向放大电路的特点1.电流放大倍数:三极管共基极同向放大电路的电流放大倍数略小于1,这意味着输出信号的电流是输入信号电流的倍数,倍数取决于三极管的电流放大系数。
2.电压放大倍数:三极管共基极同向放大电路的电压放大倍数较大,这是因为输出信号的电压是输入信号电压与电流放大倍数的乘积。
3.输入电阻:三极管共基极同向放大电路的输入电阻较小,这意味着输入信号源的电流较小。
4.输出电阻:三极管共基极同向放大电路的输出电阻较大,这意味着输出信号能够驱动较大的负载。
四、三极管共基极同向放大电路的应用领域三极管共基极同向放大电路广泛应用于各种电子设备中,如放大器、无线通信设备、计算机等。
这种电路具有较高的电压放大倍数和较低的输入电阻,能够满足许多应用场景的需求。
五、总结综上所述,三极管共基极同向放大电路具有电流放大倍数略小于 1、电压放大倍数较大、输入电阻较小和输出电阻较大等特点。
三极管放大电路工作原理

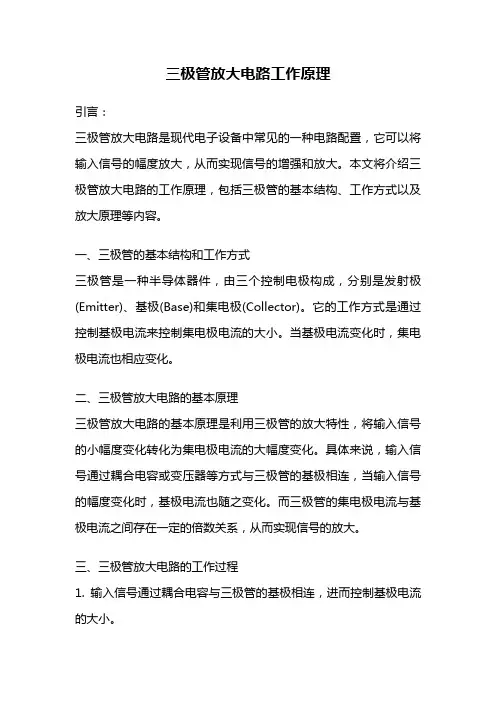

![三极管放大电路工作原理](https://img.taocdn.com/s3/m/247583e1cf2f0066f5335a8102d276a2002960e1.png)
三极管放大电路工作原理引言:三极管放大电路是现代电子设备中常见的一种电路配置,它可以将输入信号的幅度放大,从而实现信号的增强和放大。
本文将介绍三极管放大电路的工作原理,包括三极管的基本结构、工作方式以及放大原理等内容。
一、三极管的基本结构和工作方式三极管是一种半导体器件,由三个控制电极构成,分别是发射极(Emitter)、基极(Base)和集电极(Collector)。
它的工作方式是通过控制基极电流来控制集电极电流的大小。
当基极电流变化时,集电极电流也相应变化。
二、三极管放大电路的基本原理三极管放大电路的基本原理是利用三极管的放大特性,将输入信号的小幅度变化转化为集电极电流的大幅度变化。
具体来说,输入信号通过耦合电容或变压器等方式与三极管的基极相连,当输入信号的幅度变化时,基极电流也随之变化。
而三极管的集电极电流与基极电流之间存在一定的倍数关系,从而实现信号的放大。
三、三极管放大电路的工作过程1. 输入信号通过耦合电容与三极管的基极相连,进而控制基极电流的大小。
2. 当输入信号为正半周时,基极电流增大,导致集电极电流也增大。
3. 集电极电流的增大又通过负载电阻和电源电压的作用,使输出信号的幅度增大。
4. 当输入信号为负半周时,基极电流减小,导致集电极电流也减小。
5. 集电极电流的减小又通过负载电阻和电源电压的作用,使输出信号的幅度减小。
四、三极管放大电路的放大原理三极管放大电路的放大原理是基于三极管的非线性特性。
具体来说,当三极管的基极电流变化时,集电极电流的变化不是线性的,而是指数级的。
这种非线性特性使得输入信号的小变化可以通过三极管的放大作用转化为集电极电流的大变化,从而实现信号的放大。
五、三极管放大电路的应用领域三极管放大电路广泛应用于各种电子设备中,如放大器、收音机、电视机等。
它可以将微弱的信号放大到足够的幅度,以便实现信号的传输和处理。
六、三极管放大电路的优缺点三极管放大电路的优点是结构简单、成本低廉、工作稳定可靠,并且能够实现较大的电压放大倍数。
三极管基本放大电路
![三极管基本放大电路](https://img.taocdn.com/s3/m/9c9aac3702d8ce2f0066f5335a8102d276a26119.png)
三极管基本放大电路
三极管是一种非常常见的电子元件,它是用来放大电信号的。
三
极管基本放大电路是一种基础电路,广泛应用于各种电子设备中。
三极管基本放大电路的原理是利用三极管的非线性特性,将输入
电信号经过放大后输出到负载上。
三极管基本放大电路由三部分组成,分别是输入电路、放大电路和输出电路。
输入电路主要是为了将外部电信号引入三极管,使其与放大电路
相结合。
通常输入电路由电容和电阻组成,电容用来隔离直流信号,
电阻用来限制输入电流。
放大电路是三极管基本放大电路的核心部分,它的作用是将输入
电信号放大。
放大电路由三极管的基极、发射极和集电极组成。
其中
基极作为控制极,接收输入电信号;发射极作为输入极,输入电信号
通过基极运动,使电流增强;集电极作为输出极,输出放大后的信号。
放大电路的放大倍数可以通过改变电路中电阻和电容的数值来改变。
最后是输出电路,它的作用是将经过放大的电信号输出到负载上。
输出电路通常由电容和电阻构成。
电容用来将直流分离出来,电阻用
来限流和负载电阻匹配。
三极管基本放大电路有很多种形式,如共基极放大电路、共发射
极放大电路、共集电极放大电路等。
每种放大电路都有其优点和缺点,可以根据不同的应用场合选择合适的放大电路。
总之,三极管基本放大电路是电子工程中不可或缺的基础电路。
了解其原理和常见形式,对于电子爱好者和从事电子工作的人来说,都有着重要的指导和应用意义。
三极管功率放大电路
![三极管功率放大电路](https://img.taocdn.com/s3/m/2aaafc00590216fc700abb68a98271fe910eaf37.png)
三极管功率放大电路三极管功率放大电路是一种常用的电子电路,用于将输入信号的能量放大到更高的功率级别。
它在各种电子设备中广泛应用,如音频放大器、无线电发射机等。
三极管功率放大电路由三个晶体管组成,分别是输入级、驱动级和输出级。
输入级接收来自信号源的弱信号,并将其放大。
驱动级接收输入级放大的信号,并进一步放大。
输出级将驱动级放大的信号输出到负载上。
三极管功率放大电路的工作原理是基于晶体管的放大特性。
晶体管的放大作用主要是通过控制其输入端和输出端之间的电流来实现。
在三极管中,输入端是基极,输出端是集电极,而发射极则连接到电路的公共接地。
通过控制基极电流,可以控制集电极电流的放大倍数。
在三极管功率放大电路中,输入信号经过输入级放大后,进入驱动级。
驱动级进一步放大信号,并通过输出级输出到负载上。
输出级负责将信号的功率放大到所需的级别,以便驱动负载。
在输出级中,通常会采用功率晶体管,因为它能够提供较大的功率输出。
为了确保三极管功率放大电路的稳定工作,需要进行偏置和稳定电路的设计。
偏置电路可以使晶体管在正常工作区域内工作,而稳定电路可以抑制温度、电源波动等因素对电路性能的影响。
在设计三极管功率放大电路时,需要考虑一些关键参数。
其中最重要的是增益和频率响应。
增益是指输出信号与输入信号之间的放大倍数,它可以通过改变电路的元件值来调整。
频率响应是指电路对不同频率信号的放大能力,它可以通过选择合适的电容和电感来实现。
三极管功率放大电路还需要考虑功率损耗和效率。
功率损耗是指电路在放大信号时产生的功率损耗,它可以通过适当的电路设计来减小。
效率是指输出功率与输入功率之间的比值,它可以通过提高电路的效率来实现。
三极管功率放大电路是一种常用的电子电路,用于将输入信号的能量放大到更高的功率级别。
它的工作原理是通过控制晶体管的电流来实现信号的放大。
在设计三极管功率放大电路时,需要考虑增益、频率响应、功率损耗和效率等关键参数。
通过合理的电路设计和优化,可以实现稳定、高效的功率放大。
三极管放大电路基本原理案例详解
![三极管放大电路基本原理案例详解](https://img.taocdn.com/s3/m/e45f9c0fe418964bcf84b9d528ea81c759f52e51.png)
三极管放大电路基本原理案例详解一、引言在现代电子技术中,三极管放大电路是一种非常常见且重要的电路。
它可以用于放大电压和电流,用于信号处理、放大和控制等各种应用。
本文将从基本原理出发,详细解释三极管放大电路的工作原理,并通过案例进行详细的分析和讨论。
二、三极管基本原理1. 三极管的结构和工作原理三极管是一种半导体器件,由三个区域组成,分别是发射极、基极和集电极。
通过在基极-发射极之间的输入电流来控制在集电极-发射极之间的输出电流。
这是基本的工作原理,也是三极管放大电路能够实现放大功能的基础。
2. 放大原理在三极管放大电路中,当在基极-发射极之间的输入电流变化时,可以引起集电极-发射极之间的输出电流的相应变化。
通过适当设计电路,可以使输出电流的变化成倍放大,从而实现信号的放大功能。
三、三极管放大电路的基本结构和工作原理在三极管放大电路中,常见的有共射放大电路、共集放大电路和共基放大电路等不同的结构。
它们在电路连接方式和放大特性上各有不同,但基本的工作原理都是一样的。
1. 共射放大电路共射放大电路是一种常见的三极管放大电路,其特点是输入信号加在基极上,输出信号在集电极上获取。
这种电路具有较高的输入电阻和较低的输出电阻,适合用于中等频率的放大器。
2. 共集放大电路共集放大电路的输入信号加在基极上,输出信号也在基极上获取。
这种电路具有较高的电压放大系数和较宽的频率响应范围,是一种常用于高频放大的电路。
3. 共基放大电路共基放大电路的输入信号加在发射极上,输出信号在集电极上获取。
这种电路具有较大的电压放大系数和较小的输入电阻,适合用于低频放大。
通过以上对三种不同结构的三极管放大电路的简要介绍,我们可以看出三极管放大电路在设计和应用时的一些特点和应用范围。
四、示例分析接下来,我们将以一个具体的案例来进行分析和讨论。
假设我们需要设计一个用于音频放大的三极管放大电路,我们可以选择共射放大电路作为基本结构。
在这个案例中,我们可以根据实际需求和参数,选择合适的三极管型号和外围元器件,设计出满足要求的放大电路。
三极管放大电路的基本工作原理
![三极管放大电路的基本工作原理](https://img.taocdn.com/s3/m/323db879366baf1ffc4ffe4733687e21ae45ff62.png)
三极管放大电路的基本工作原理三极管放大电路是一种常用的电子放大器。
它由三个电极组成,包括一个发射极(E)、一个基极(B)和一个集电极(C)。
三极管放大电路的基本工作原理是通过在基极和发射极之间加上适当的电压,控制集电极与发射极之间的电流,从而实现信号的放大。
输入阶段:在输入阶段,输入信号被加到基极上,它控制着基极和发射极之间的电流。
当输入信号为正时,基极电压增大,导致发射极电流增加。
而当输入信号为负时,基极电压减小,导致发射极电流减小。
因此,输入信号的变化会引发基极和发射极之间电流的变化。
放大器阶段:在放大器阶段,三极管会放大输入信号。
由于输入阶段中的电流变化,集电极电流也会发生相应的变化。
这是因为三极管是一种双极型晶体管,可以放大电流。
此时,集电极电流的变化会导致输出信号的变化。
因此,通过适当的电路设计和电压的调整,放大器可以放大输入信号,使其幅度增加。
输出阶段:在输出阶段,放大器的输出信号被传送到负载上。
输出阶段的作用是将放大的信号传送到需要的地方,如扬声器或其他装置。
在输出阶段,适当的电路设计可以确保放大的信号能够有效地传播到负载。
三极管放大电路的工作原理是基于其材料特性和结构特点。
三极管使用半导体材料(如硅或锗)制成,其中一种类型的半导体是有“P”型材料和“N”型材料组成的。
P型材料富含空穴,而N型材料富含电子。
当P 型和N型材料靠近时,它们之间形成一个P-N结。
这个P-N结在正向偏置时,电流会流动,而在反向偏置时,电流会被阻断。
三极管放大电路的工作原理可以用以下方式概括:当在基极和发射极之间施加适当的电压时,基极和发射极之间就形成了一个P-N结。
在这个结中,一小部分电子会被基极区域的电场排斥,并进入发射区域。
这些电子会形成与基极电流成比例的电流。
通过调整基极电压,可以控制基极电流的大小。
这样,当一个小信号输入到基极时,它会控制基极电流的变化。
这个基极电流的变化会引发集电极电流的变化,从而实现信号的放大。
三极管放大电路工作原理及功能分析
![三极管放大电路工作原理及功能分析](https://img.taocdn.com/s3/m/c48ce2f064ce0508763231126edb6f1afe00716d.png)
电流放大功能
总结词
三极管放大电路能够将输入信号的电流幅度按一定比例放大,输出信号的电流幅 度远大于输入信号。
详细描述
除了电压放大作用外,三极管还能实现电流放大。在三极管的工作区域内,基极 输入信号的微小变化会引起集电极输出信号的较大变化,从而实现电流的放大。
功率放大功能
总结词
三极管放大电路能够将输入信号的功率按一定比例放大,输出信号的功率远大于输入信 号。
03
CATALOGUE
三极管放大电路的功能分析
电压放大功能
总结词
三极管放大电路能够将输入信号的电压幅度按一定比例放大,输出信号的电压 幅度远大于输入信号。
详细描述
三极管具有电压放大作用,即基极输入信号的微小变化会引起集电极输出信号 的较大变化。通过合理设置电路参数,三极管可以实现对输入信号的电压放大 。
性能指标。
确定合适的静态工作点
要点一
总结词
静态工作点是三极管放大电路的重要参数,其设置是否合 适直接影响到电路的性能和稳定性。
要点二
详细描述
静态工作点需要根据输入信号的幅度和频率进行选择,通 常需要通过实验和调试来确定最佳的工作点。同时,还需 要考虑三极管的安全工作区,避免因工作点设置不当导致 三极管烧毁。
02
CATALOGUE
三极管放大电路的工作原理
电流放大过程
电流放大
动态范围
三极管通过基极电流的控制,实现集 电极电流的放大,从而实现电流放大 的功能。
三极管在放大不同幅值的信号时,能 够保持较为稳定的放大倍数,从而实 现宽动态范围的电流放大。
电流控制
三极管内部存在三个电极,其中基极 电流的控制作用最为显著,通过改变 基极电流的大小,可以实现对集电极 和发射极电流的调节。
三极管的三种放大电路
![三极管的三种放大电路](https://img.taocdn.com/s3/m/0fe963c305a1b0717fd5360cba1aa81144318f12.png)
三极管的三种放大电路三极管是一种常用的电子元件,它具有放大信号的特性,因此被广泛应用于各种放大电路中。
三极管的三种放大电路分别是共射放大电路、共基放大电路和共集放大电路。
1. 共射放大电路共射放大电路是最常见的三极管放大电路之一,它的特点是输入信号与输出信号都是相对于电源地的。
在共射放大电路中,三极管的发射极作为输入端,集电极作为输出端,基极则起到控制信号的作用。
共射放大电路的工作原理是:当输入信号加在基极上时,三极管的发射极电流会发生相应的变化,进而改变集电极电流,实现对输入信号的放大。
由于共射放大电路具有较大的电压增益和较小的输入阻抗,因此常用于需要较大信号放大的场合,如音频放大电路。
2. 共基放大电路共基放大电路是另一种常见的三极管放大电路,它的特点是输入信号与输出信号都是相对于基极的。
在共基放大电路中,三极管的基极作为输入端,发射极作为输出端,集电极则起到控制信号的作用。
共基放大电路的工作原理是:当输入信号加在基极上时,三极管的发射极电流会发生相应的变化,进而改变集电极电流,实现对输入信号的放大。
由于共基放大电路具有较大的电流增益和较小的输出阻抗,因此常用于需要较大电流放大的场合,如射频放大电路。
3. 共集放大电路共集放大电路是三极管放大电路中的第三种形式,它的特点是输入信号与输出信号都是相对于集电极的。
在共集放大电路中,三极管的集电极作为输入端,发射极作为输出端,基极则起到控制信号的作用。
共集放大电路的工作原理是:当输入信号加在集电极上时,三极管的发射极电流会发生相应的变化,进而改变集电极电流,实现对输入信号的放大。
由于共集放大电路具有较小的电压增益和较大的输入阻抗,因此常用于需要较小信号放大的场合,如电压跟随器。
三极管的三种放大电路各有其特点和应用场合,合理选择和设计放大电路对于实现信号的有效放大至关重要。
在实际应用中,需要根据具体的要求和条件来选择合适的放大电路,并进行相应的电路设计和优化。
三极管正向放大电路
![三极管正向放大电路](https://img.taocdn.com/s3/m/74dead8659f5f61fb7360b4c2e3f5727a5e92424.png)
三极管正向放大电路
三极管正向放大电路是一种常用的放大电路,可以将输入信号的幅值放大到更大的幅度。
该电路由一个PNP或NPN型三极管与若干其他被动器件(如电阻、电容等)组成。
在这个电路中,三极管的基极和发射极之间加入了一个输入信号源Vin,并且在输出端也连接
了一个负载电阻RL。
其中,集电极连接一个辅助电源Vcc,确保三极管正常工作。
电路原理如下:
1. 当输入信号Vin增加时,导致基极电压增大,使得基极电压高于发射极电压。
这会导致三极
管处于放大区域。
2. 当三极管处于放大区域时,发射极电压会大于基极电压,导致三极管发射电流增加。
相应地,集电极电流也增加。
3. 增大的集电极电流通过负载电阻RL产生一个输出电压。
总的来说,当输入信号变化时,三极管正向放大电路可以放大这个变化并产生一个更大的输出
信号。
需要注意的是,为了使正向放大电路的工作更加稳定,通常需要对基极和发射极之间添加偏置
电路,以确保三极管处于合适的工作区域。
同时,还需要注意选择合适的电阻、电容值,以确
保电路的增益和频率响应满足要求。
三极管的放大电路原理
![三极管的放大电路原理](https://img.taocdn.com/s3/m/1d01bcb7b9f67c1cfad6195f312b3169a551ea1b.png)
三极管的放大电路原理嘿,你有没有想过,在那些小小的电子设备里,怎么就能把微弱的信号变得强大起来呢?这就不得不提到三极管的放大电路啦。
我有个朋友叫小李,他刚开始接触电子电路的时候,对三极管的放大电路那是一头雾水。
他就跑来问我:“这三极管到底是怎么把信号放大的呀?感觉就像魔法一样!”我当时就笑了,我说:“这可不是魔法,这里面可大有学问呢!”那咱们就先来看看三极管这个神奇的小玩意儿。
三极管就像是一个小小的交通警察,它有三个引脚,分别是基极、集电极和发射极。
你可以把基极想象成一个控制信号的入口,就像交通警察的指挥棒一样。
集电极和发射极呢,就像是两条不同的道路。
现在咱们来说说三极管的放大电路原理。
想象一下,基极那里来的微弱电流信号就像是一群小小的蚂蚁,它们的力量很微弱。
但是当这些蚂蚁来到三极管这个“蚂蚁王国”的时候,就会发生神奇的事情。
当基极电流有一点点变化的时候,就像给这个“王国”传达了一个小小的指令。
这个指令在三极管内部就会引发巨大的反应,就好像是一声令下,从集电极到发射极的电流就会像汹涌的潮水一样,按照一定的比例变得很大很大。
这就是三极管的电流放大作用,是不是很神奇呢?我记得我和小李一起做实验的时候,我们搭了一个简单的三极管放大电路。
我们用一个很小的信号源连接到基极。
刚开始的时候,小李还很怀疑,他说:“这么小的信号,真的能被放大吗?”我就很自信地说:“你就等着瞧吧!”当我们把电路接通,通过示波器去看输出信号的时候,小李惊讶得瞪大了眼睛。
他喊道:“哇塞,这也太厉害了吧!原来小小的三极管有这么大的本事呢!”从原理上讲,三极管放大电路是基于它内部的半导体特性的。
在三极管内部,基极区域很薄,当基极有电流注入的时候,它就会影响从集电极到发射极的载流子的流动。
这就好比是在一条河流里,有一个小小的闸门(基极),当这个闸门稍微打开一点(基极有小电流),就会让主河道(集电极到发射极的电流通道)的水流(电流)发生很大的变化。
三极管放大电路原理
![三极管放大电路原理](https://img.taocdn.com/s3/m/f214fb03ce84b9d528ea81c758f5f61fb7362805.png)
三极管放大电路原理三极管是一种常用的电子器件,广泛应用于放大电路中。
三极管放大电路是一种主动元件放大电路,通过对输入信号进行放大,从而得到输出信号。
本文将介绍三极管的基本原理以及其在放大电路中的应用。
一、三极管的基本结构与工作原理三极管由三个区域组成,分别是发射极(Emitter,简称E)、基极(Base,简称B)和集电极(Collector,简称C)。
其中,发射极和基极之间是P-N接面,基极和集电极之间是N-P接面。
三极管的工作原理基于二极管的PN结,当发射结正向偏置时,发射区会有大量的载流子注入;同时,当基极结正向偏置时,会使得少量的载流子从基区注入集电区。
这种注入作用使得三极管能够发挥放大作用。
二、三极管放大电路的基本原理三极管放大电路是一种使用三极管作为放大器件的电路。
其基本原理是利用三极管的放大特性,通过对输入信号进行放大,得到增强后的输出信号。
三极管放大电路一般由输入端(信号源)、输出端(负载)以及基极、发射极和集电极之间的电路组成。
输入信号通过输入端进入放大电路,经过放大后的信号通过输出端输出。
放大过程中,输入信号将驱动三极管的基极电流,基极电流的变化将导致发射极电流和集电极电流的变化,进而实现信号的放大。
三、三极管放大电路的分类三极管放大电路可以分为共射、共基和共集三种基本形式。
1. 共射放大电路共射放大电路的基极与发射极之间的电阻称为输入电阻,而集电极与发射极之间的电阻则称为输出电阻。
共射放大电路的特点是输入电阻较高,输出电阻较低,放大倍数较大。
这种电路常用于需要较高放大倍数的场合,如音频放大器等。
2. 共基放大电路共基放大电路的特点是输入电阻较低,输出电阻较高,放大倍数较小。
由于其输入电阻低,可以有效抑制反馈信号,提高电路的稳定性。
这种电路常用于需要较大频带宽度和低失真的场合,如射频放大器等。
3. 共集放大电路共集放大电路的特点是输入电阻较高,输出电阻较低,放大倍数较小。
由于其输出电阻低,能够有效驱动负载,提高电路的功率传输能力。
三极管放大电路原理和组态
![三极管放大电路原理和组态](https://img.taocdn.com/s3/m/30a0925cc381e53a580216fc700abb68a882ad62.png)
三极管放大电路原理和组态三极管放大电路是一种常见的电子放大器电路,通常用来放大电压或电流信号。
其基本原理是利用三极管的放大特性,将输入信号放大到更大的幅度,以实现信号的放大。
三极管放大电路有多种组态,包括共射极、共集电极和共基极等。
下面将详细介绍三极管放大电路的原理和不同组态。
一、三极管放大电路原理三极管是一种有源元件,具有放大作用。
在正常工作状态下,三极管的基极、发射极和集电极之间形成两个PN结,即BE结和BC结。
当将基极与发射极之间施加一个正向工作电压,同时将集电极与基极之间施加一个反向工作电压,就可以将三极管带入放大工作状态。
三极管的放大原理主要有两个:电流放大和电压放大。
当输入信号施加到三极管的基极时,会引起基极电流的变化,这个变化的电流会影响三极管的发射极电流和集电极电流。
这种电流变化将会引起电压的变化,而这个电压变化正是我们想要放大的信号。
具体来说,当输入信号为正周期性变化时,三极管的发射极电流也会呈现同样的正周期性变化。
而由于三极管的电流放大作用,发射极电流的变化将引起集电极电流的更大变化,进而产生更大的电压变化。
这种电流的放大作用使得输入信号的幅度被放大。
因此,通过适当的电路设计和控制,我们可以实现对输入信号的放大。
二、三极管放大电路的组态1.共射极放大电路共射极放大电路是最常见的三极管放大电路之一,也是最基本的组态。
它将输入信号接在三极管的基极上,输出信号则取自三极管的集电极。
在这种组态下,输入和输出信号之间是反向的,即输入信号的增大将导致输出信号的减小,因此需要使用耦合电容将输入和输出信号隔离开来。
共射极放大电路具有电压放大倍数大、输入输出阻抗低等优点,适用于需要较大电压放大的场合。
2.共集电极放大电路共集电极放大电路的输入信号接在三极管的基极上,输出信号则取自三极管的发射极。
在这种组态下,输入和输出信号是同相的。
由于输出电压取自三极管的发射极,所以输出信号的阻抗较低,可以直接驱动负载。
三极管的电流放大原理
![三极管的电流放大原理](https://img.taocdn.com/s3/m/c3b790a3541810a6f524ccbff121dd36a22dc452.png)
三极管的电流放大原理
三极管的电流放大原理是指通过控制输入电流的变化来实现输出电流的放大。
三极管由三个电极组成:发射极、基极和集电极。
在正常工作状态下,基极电流和发射极电流之间存在一定的比例关系。
当输入电流进入基极时,由于基极和发射极之间存在一个正向偏置电压,造成发射极电流的增加。
这个增加的发射极电流与基极电流之间的比例关系由三极管的放大系数决定,放大系数越大,输出电流的放大效果就越好。
在三极管中,集电极电流是通过基极电流的放大而产生的。
当基极电流变化时,集电极电流也会随之变化。
这是因为在三极管中,集电极与发射极之间存在一个反向的电压,且集电极电流与基极电流之间也有一定的比例关系。
通过调节输入电流的大小,可以有效地控制三极管的放大效果。
当输入电流增大时,输出电流也会相应地增大,从而实现了电流的放大。
总结起来,三极管的电流放大原理是通过对输入电流的控制来实现输出电流的放大效果。
这种放大效果取决于三极管的放大系数,通过调节输入电流的大小可以有效地控制输出电流的变化。
三极管放大电路的工作原理
![三极管放大电路的工作原理](https://img.taocdn.com/s3/m/1ccc605f15791711cc7931b765ce050877327576.png)
三极管放大电路的工作原理
三极管放大电路是一种常用的电子放大器,由三极管、电源和输入、输出等元件构成。
工作原理如下:
1. 极性划分:三极管由一片N型半导体夹在两片P型半导体之间组成,分为三个区域:发射区、基区和集电区。
2. 偏置:通过在电路中加入适当的偏置电阻和电压源,使得三极管处于工作区域,即基极与发射极之间的电压为正向偏压,且工作在放大状态。
3. 输入信号:将输入信号接入三极管的基极,通过输入电容与基极相连。
输入信号作用在基极上,通过电容的隔离,实现输入信号与三极管发射极之间的隔离。
4. 放大过程:当输入信号作用在基极上时,由于基区薄,少数载流子可以渗透到基区,导致基极电流的变化。
该电流将在集电区交流负载电路中产生一个对应的输出电压信号,实现信号的放大。
5. 输出信号:输出信号通过输出电容与集电极相连,由于电容的隔离,实现输出信号与三极管放大电路的隔离,从而可以连接至其他的电路。
6. 偏置调节:为了确保输出信号的线性放大,需要对偏置进行
适时的调整。
一般通过反馈电路来实现,使得输出信号与输入信号的比例相同。
通过以上工作原理,三极管放大电路可以实现对输入信号的放大,从而得到一个经过放大的输出信号。
该放大过程具有较高的增益和线性度,被广泛应用于各种电子设备和通信系统中。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

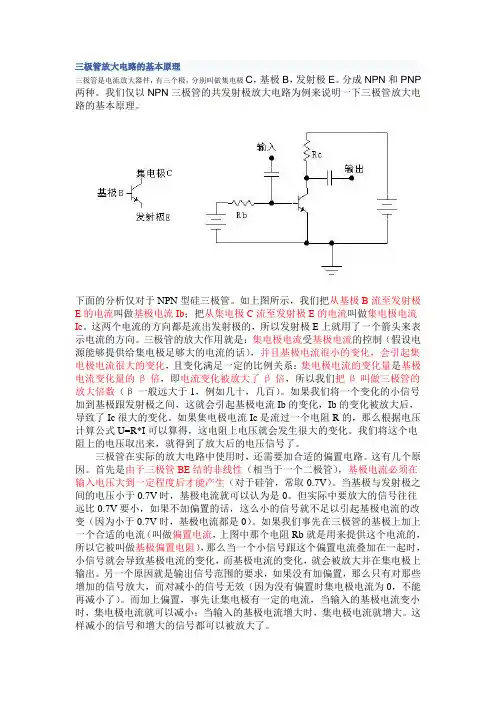

三极管放大电路基本原理
三极管是电流放大器件,有三个极,分别叫做集电极C,基极B,发射极E。
分成NPN和PNP两种。
以NPN三极管的共发射极放大电路为例来说明三极管放大电路的基本原理。
以NPN型硅三极管为例,我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic。
这两个电流的方向都是流出发射极的,所以发射极E上就用了一个箭头来表示电流的方向。
三极管的放大作用就是:集电极电流受基极电流的控制(假设电源能够提供给集电极足够大的电流的话),并且基极电流很小的变化,会引起集电极电流很大的变化,且变化满足一定的比例关系:集电极电流的变化量是基极电流变化量的β倍,即电流变化被放大了β倍,所以我们把β叫做三极管的放大倍数(β一般远大于1,例如几十,几百)。
如果我们将一个变化的小信号加到基极跟发射极之间,这就会引起基极电流Ib的变化,Ib的变化被放大后,导致了Ic很大的变化。
如果集电极电流Ic是流过一个电阻R的,那么根据电压计算公式
U=R*I可以算得,这电阻上电压就会发生很大的变化。
我们将这个电阻上的电压取出来,就得到了放大后的电压信号了。
三极管在实际的放大电路中使用时,还需要加合适的偏置电路。
这有几个原因:
首先是由于三极管BE结的非线性(相当于一个二极管),基极电流必
须在输入电压大到一定程度后才能产生(对于硅管,常取0.7V)。
当基极与发射极之间的电压小于0.7V时,基极电流就可以认为是0。
但实际中要放大的信号往往远比0.7V要小,如果不加偏置的话,这么小
的信号就不足以引起基极电流的改变(因为小于0.7V时,基极电流都是0)。
如果我们事先在三极管的基极上加上一个合适的电流(叫做偏置电流,上图中那个电阻Rb就是用来提供这个电流的,所以它被叫做基极偏置电阻),那么当一个小信号跟这个偏置电流叠加在一起时,小信号就会导致基极电流的变化,而基极电流的变化,就会被放大并在集电极上输出。
另一个原因就是输出信号范围的要求,如果没有加偏置,那么只有对那些增加的信号放大,而对减小的信号无效(因为没有偏置时集电极电流为0,不能再减小了)。
而加上偏置,事先让集电极有一定的电流,当输入的基极电流变小时,集电极电流就可以减小;当输入的基极电流增大时,集电极电流就增大。
这样减小的信号和增大的信号都可以被放大了。
三极管的饱和情况。
像上面那样的图,因为受到电阻Rc的限制(Rc是固定值,那么最大电流为U/Rc,其中U为电源电压),集电极电流是不能无限增加下去的。
当基极电流的增大,不能使集电极电流继续增大时,三极管就进入了饱和状态。
一般判断三极管是否饱和的准则是:Ib*β〉Ic。
进入饱和状态之后,三极管的集电极跟发射极之间的电压将很小,可以理解为一个开关闭合了。
这样我们就可以拿三极管来当作开关使用:当基极电流为0时,三极管集电极电流为0(这叫做三极管截止),相当于开关断开;当基极电流很大,以至于三极管饱和时,相当于开关闭合。
如果三极管主要工作在截止和饱和状态,那么这样的三极管我们一般把它叫做开关管。
如果我们在上面这个图中,将电阻Rc换成一个灯泡,那么当基极电流为0时,集电极电流为0,灯泡灭。
如果基极电流比较大时(大于流过灯泡的电流除以三极管的放大倍数β),三极管就饱和,相当于开关闭合,灯泡就亮了。
由于控制电流只需要比灯泡电流的β分之一大一点就行了,所以就可以用一个小电流来控制一个大电流的通断。
如果基极电流从0慢慢增加,那么灯泡的亮度也会随着增加(在三极管未饱和之前。
但是在实际使用中要注意,在开关电路中,饱和状态若在深度饱和时会影响其开关速度,饱和电路在基极电流乘放大倍数等于或稍大于集电极电流时是浅度饱和,远大于集电极电流时是深度饱和。
因此我们只需要控制其工作在浅度饱和工作状态就可以提高其转换速度。
对于PNP型三极管,分析方法类似,不同的地方就是电流方向跟NPN 的刚好相反,因此发射极上面那个箭头方向也反了过来——变成朝里
的了。
检测三极管的口诀三极管的管型及管脚的判别是电子技术初学者的
一项基本功,为了帮助读者迅速掌握测判方法,笔者总结出四句口诀:“三颠倒,找基极;PN结,定管型;顺箭头,偏转大;测不准,动嘴巴。
”下面让我们逐句进行解释吧。
一、三颠倒,找基极
大家知道,三极管是含有两个PN结的半导体器件。
根据两个PN结连接方式不同,可以分为NPN型和PNP型两种不同导电类型的三极管,图1是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡,并选择R×100或R×1k挡位。
图2绘出了万用电表欧姆挡的等效电路。
由图可见,红表笔所连接的是表内电池的负极,黑表笔则连接着表内电池的正极。
假定我们并不知道被测三极管是NPN型还是PNP型,也分不清各管脚是什么电极。
测试的第一步是判断哪个管脚是基极。
这时,我们任取两个电极(如这两个电极为1、2),用万用电表两支表笔颠倒测量它的正、反向电阻,观察表针的偏转角度;接着,再取1、3两个电极和2、3两个电极,分别颠倒测量它们的正、反向电阻,观察表针的偏转角度。
在这三次颠倒测量中,必然有两次测量结果相近:即颠倒测量中表针一次偏转大,一次偏转小;剩下一次必然是颠倒测量前后指针偏转角度都很小,这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。
二、PN结,定管型
找出三极管的基极后,我们就可以根据基极与另外两个电极之间PN 结的方向来确定管子的导电类型(图1)。
将万用表的黑表笔接触基极,红表笔接触另外两个电极中的任一电极,若表头指针偏转角度很大,则说明被测三极管为NPN型管;若表头指针偏转角度很小,则被测管即为PNP型。
三、顺箭头,偏转大
找出了基极b,另外两个电极哪个是集电极c,哪个是发射极e呢?
这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管,穿透电流的测量电路如图3所示。
根据这个原理,用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce 和Rec,虽然两次测量中万用表指针偏转角度
都很小,但仔细观察,总会有一次偏转角度稍大,此时电流的流向一定是:黑表笔→c极→b极→e极→红表笔,电流流向正好与三极管符号中的箭头方向一致(“顺箭头”),所以此时黑表笔所接的一定是集电极c,红表笔所接的一定是发射极e。
(2) 对于PNP型的三极管,道理也类似于NPN型,其电流流向一定是:黑表笔→e极→b极→c极→红表笔,其电流流向也与三极管符号中的箭头方向一致,所以此时黑表笔所接的一定是发射极e,红表笔所接的一定是集电极c(参看图1、图3可知)。
四、测不出,动嘴巴
若在“顺箭头,偏转大”的测量过程中,若由于颠倒前后的两次测量指针偏转均太小难以区分时,就要“动嘴巴”了。
具体方法是:在“顺箭头,偏转大”的两次测量中,用两只手分别捏住两表笔与管脚的结合部,用嘴巴含住(或用舌头抵住)基电极b,仍用“顺箭头,偏转大”的判别方法即可区分开集电极c与发射极e。
其中人体起到直流偏置电阻的作用,目的是使效果更加明显。
