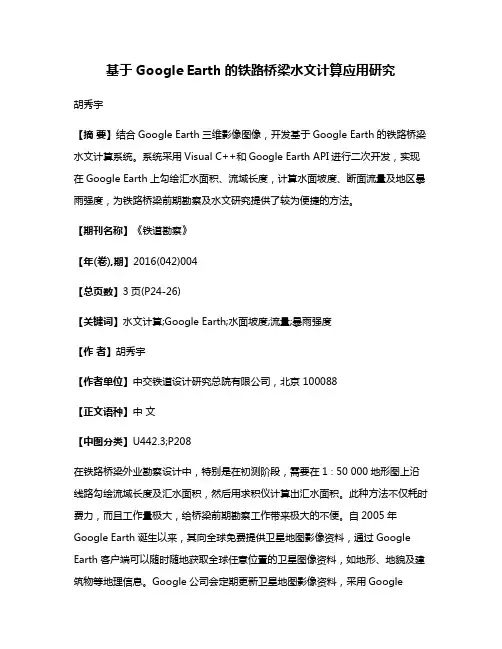

基于Google Earth的铁路桥梁水文计算应用研究
基于Google Earth的铁路桥梁水文计算应用研究胡秀宇【摘要】结合Google Earth三维影像图像，开发基于Google Earth的铁路桥梁水文计算系统。
系统采用Visual C++和Google Earth API进行二次开发，实现在Google Earth上勾绘汇水面积、流域长度，计算水面坡度、断面流量及地区暴雨强度，为铁路桥梁前期勘察及水文研究提供了较为便捷的方法。
【期刊名称】《铁道勘察》【年(卷),期】2016(042)004【总页数】3页(P24-26)【关键词】水文计算;Google Earth;水面坡度;流量;暴雨强度【作者】胡秀宇【作者单位】中交铁道设计研究总院有限公司，北京 100088【正文语种】中文【中图分类】U442.3;P208在铁路桥梁外业勘察设计中，特别是在初测阶段，需要在1∶50 000地形图上沿线路勾绘流域长度及汇水面积，然后用求积仪计算出汇水面积。
此种方法不仅耗时费力，而且工作量极大，给桥梁前期勘察工作带来极大的不便。
自2005年Google Earth诞生以来，其向全球免费提供卫星地图影像资料，通过Google Earth客户端可以随时随地获取全球任意位置的卫星图像资料，如地形、地貌及建筑物等地理信息。
Google公司会定期更新卫星地图影像资料，采用GoogleEarth提供的卫星地图影像资料勾绘水系图时，克服了纸版1∶5万地形图年代久远、资料难以收集的缺点。
同时，通过Google Earth能够快速便捷地获取每个地标的经纬度、海拔高程等信息，这给铁路桥梁外业勘察获取水文断面及桥址断面数据带来极大的方便。
为了充分利用Google Earth海量卫星地图影像信息，采用Visual C++和Google Earth API函数开发了内嵌Google Earth客户端的铁路桥梁水文计算应用程序，实现了将铁路桥梁水文计算与卫星地图影像资料的有机结合，对铁路桥梁水文勘测尤其是国外铁路项目水文勘测具有重要意义。

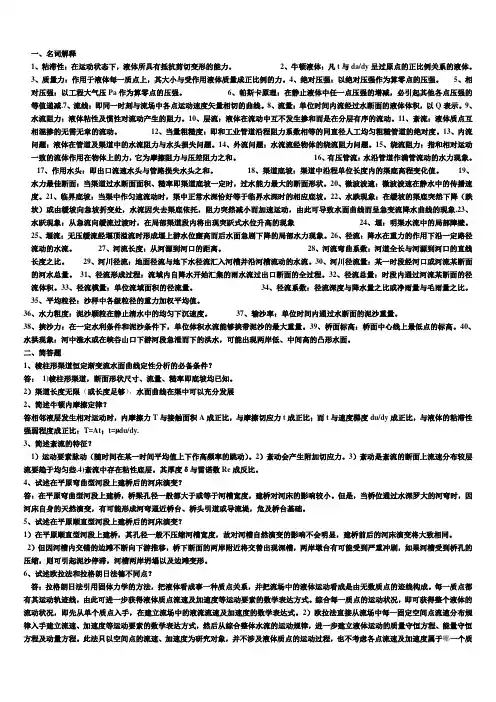

桥涵水文名词总结
一、名词解释1、粘滞性：在运动状态下，液体所具有抵抗剪切变形的能力。
2、牛顿液体：凡t与da/dy呈过原点的正比例关系的液体。
3、质量力：作用于液体每一质点上，其大小与受作用液体质量成正比例的力。
4、绝对压强：以绝对压强作为算零点的压强。
5、相对压强：以工程大气压Pa作为算零点的压强。
6、帕斯卡原理：在静止液体中任一点压强的增减，必引起其他各点压强的等值递减.7、流线：即同一时刻与流场中各点运动速度矢量相切的曲线。
8、流量：单位时间内流经过水断面的液体体积，以Q表示。
9、水流阻力：液体粘性及惯性对流动产生的阻力。
10、层流：液体在流动中互不发生掺和而是在分层有序的流动。
11、紊流：液体质点互相混掺的无需无章的流动。
12、当量粗糙度：即和工业管道沿程阻力系数相等的同直径人工均匀粗糙管道的绝对度。
13、内流问题：液体在管道及渠道中的水流阻力与水头损失问题。
14、外流问题：水流流经物体的绕流阻力问题。
15、绕流阻力：指和相对运动一致的流体作用在物体上的力，它为摩擦阻力与压差阻力之和。
16、有压管流：水沿管道作满管流动的水力现象。
17、作用水头：即出口流速水头与管路损失水头之和。
18、渠道底坡：渠道中沿程单位长度内的渠底高程变化值。
19、水力最佳断面：当渠道过水断面面积、糙率即渠道底坡一定时，过水能力最大的断面形状。
20、微波波速：微波波速在静水中的传播速度。
21、临界底坡：当渠中作匀速流动时，渠中正常水深恰好等于临界水深时的相应底坡。
22、水跌现象：在缓坡的渠底突然下降（跌坎）或由缓坡向急坡折变处，水流因失去渠底依托，阻力突然减小而加速运动，由此可导致水面曲线而呈急变流降水曲线的现象.23、水跃现象：从急流向缓流过渡时，在局部渠道段内将出现突跃式水位升高的现象24、堰：明渠水流中的局部障壁。
25、堰流：无压缓流经堰顶溢流时形成堰上游水位壅高而后水面急剧下降的局部水力现象。
26、径流：降水在重力的作用下沿一定路径流动的水流。

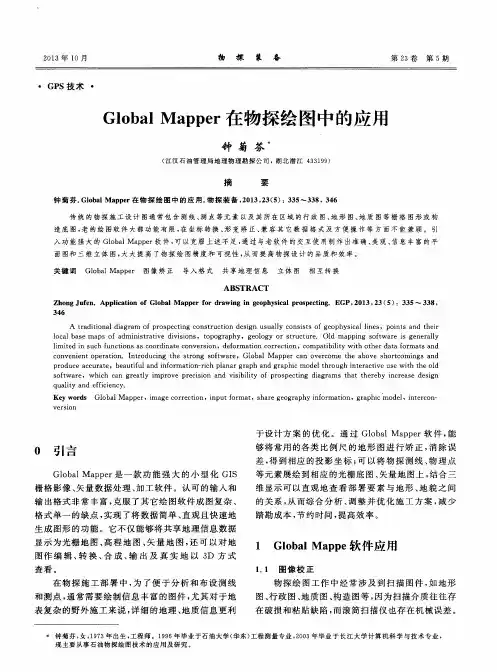

Global Mapper在物探绘图中的应用
Ｚ ｈ ｏ ｎ ｇ Ｊ ｕ ｆ ｅ ｎ ．Ａｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ｇｌ ｏ ｂ ａ ｌ Ｍａ ｐ ｐ ｅ ｒ ｆ ｏ ｒ ｄ ｒ ａ ｗｉ ｎ ｇ ｉ ｎ ｇ ｅ ｏ ｐ ｈ ｙ ｓ ｉ ｃ ａ ｌ ｐ ｒ ｏ ｓ ｐ ｅ ｃ ｔ ｉ ｎ ｇ ． ＥＧＰ， ２ ０ １ ３ ， ２ ３（ ５ ） ：３ ３ ５～ ３ ３ ８ ，
ｓ ｏ ｆ ｔ ｗａ ｒ ｅ， ｗｈｉ ｃ ｈ ｃ ａ ｎ ｇｒ ｅ ａ ｔ ｌ ｙ ｉ ｍ ｐｒ ｏ ｖ ｅ ｐｒ ｅ ｃ ｉ ｓ ｉ ｏｎ ａ ｎｄ ｖｉ ｓ ｉ ｂｉ ｌ ｉ ｔ ｙ ｏｆ ｐ ｒ ｏ ｓ ｐ ｅ ｃ ｔ ｉ ｎｇ ｄｉ ａ ｇｒ ａ ｍｓ ｔ ｈａ ｔ ｔ ｈ ｅ ｒ ｅ ｂ ｙ ｉ ｎ ｃ ｒ ｅ ａｓ ｅ ｄｅ ｓ ｉ ｇｎ ｑｕ ａ ｌ ｉ ｔ ｙ ａ ｎ ｄ ｅ ｆ ｆ ｉ ｃ ｉ ｅ ｎｃ ｙ ．
３４ ６
Ａ ｔ ｒ ａ ｄ ｉ ｔ ｉ ｏ ｎ ａ ｌ ｄ ｉ ａ ｇ ｒ ａ ｍ ｏ ｆ ｐ ｒ ｏ ｓ ｐ ｅ ｃ ｔ ｉ ｎ ｇ ｃ ｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ ｄ ｅ ｓ ｉ ｇ ｎ ｕ ｓ ｕ ａ ｌ ｌ ｙ ｃ ｏ ｎ ｓ ｉ ｓ ｔ ｓ ｏ ｆ ｇ ｅ ｏ ｐ ｈ ｙ ｓ ｉ ｃ ａ １ ｌ ｉ ｎ ｅ ｓ ，ｐ ｏ ｉ ｎ ｔ ｓ ａ ｎ ｄ ｔ ｈ ｅ ｉ ｒ ｌ ｏ ｃ ａ ｌ ｂ ａ ｓ ｅ ｍａ ｐ ｓ ｏ ｆ ａ ｄ ｍｉ ｎ ｉ ｓ ｔ ｒ ａ ｔ ｉ ｖ ｅ ｄ ｉ ｖ ｉ ｓ ｉ ｏ ｎ ｓ ，ｔ ｏ ｐ ｏ ｇ ｒ ａ ｐ ｈ ｙ ，ｇ ｅ ｏ ｌ ｏ ｇ ｙ ｏ ｒ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ． Ｏｌ ｄ ｍａ ｐ ｐ ｉ ｎ ｇ ｓ ｏ ｆ ｔ ｗａ ｒ ｅ ｉ ｓ ｇ ｅ ｎ ｅ ｒ ａ ｌ ｌ ｙ ｌ ｉ ｍｉ ｔ ｅ ｄ ｉ ｎ ｓ ｕ ｃ ｈ ｆ ｕ ｎ ｃ ｔ ｉ ｏ ｎ ｓ ａ ｓ ｃ ｏ ｏ ｒ ｄ ｉ ｎ ａ ｔ ｅ ｃ ｏ ｎ ｖ ｅ ｒ ｓ ｉ ｏ ｎ，ｄ ｅ ｆ ｏ ｒ ｍａ ｔ ｉ ｏ ｎ ｃ ｏ ｒ ｒ ｅ ｃ ｔ ｉ ｏ ｎ，ｃ ｏ ｍｐ ａ ｔ ｉ ｂ ｉ ｌ ｉ ｔ ｙ ｗｉ ｔ ｈ ｏ ｔ ｈ ｅ ｒ ｄ ａ ｔ ａ ｆ ｏ ｒ ｍａ ｔ ｓ ａ ｎ ｄ ｃ ｏ ｎ ｖ ｅ ｎ ｉ ｅ ｎ ｔ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｏ ｎ ．Ｉ ｎ ｔ ｒ ｏ ｄ ｕ ｃ ｉ ｎ ｇ ｔ ｈ ｅ ｓ ｔ ｒ ｏ ｎ ｇ ｓ ｏ ｆ ｔ ｗａ ｒ ｅ ，Ｇｌ ｏ ｂ ａ ｌ Ｍａ ｐ ｐ ｅ ｒ ｃ ａ ｎ ｏ ｖ ｅ ｒ ｃ ｏ ｍｅ ｔ ｈ ｅ ａ ｂ ｏ ｖ ｅ ｓ ｈ ｏ ｒ ｔ ｃ ｏ ｍｉ ｎ ｇ ｓ ａ ｎ ｄ ｐ ｒ ｏ ｄ ｕ ｃ ｅ ａ ｃ ｃ ｕ ｒ ａ ｔ ｅ ，ｂ ｅ ａ ｕ ｔ ｉ ｆ ｕ １ ａ ｎ ｄ ｉ ｎ ｆ ｏ ｒ ｍａ ｔ ｉ ｏ ｎ － ｒ ｉ ｃ ｈ ｐ ｌ ａ ｎ ａ ｒ ｇ ｒ ａ ｐ ｈ ａ ｎ ｄ ｇ ｒ ａ ｐ ｈ ｉ ｃ ｍｏ ｄ ｅ ｌ ｔ ｈ ｒ ｏ ｕ ｇ ｈ ｉ ｎ ｔ ｅ ｒ ａ ｃ ｔ ｉ ｖ ｅ ｕ ｓ ｅ ｗｉ ｔ ｈ ｔ ｈ ｅ ｏ ｌ ｄ
GlobalMapper软件操作教程
Global Mapper软件操作教程一软件简介Global Mapper软件可支持多类型,多数据读取,且支持不同格式的数据输出,对矢量数据的编辑和管理简便的特点,其作为Lidar数据的质检环节,所带来的和易操作性,更适应于高效生产中。
二软件工具介绍1 . 软件界面Global Mapper软件界面简洁、友好，提供多途径常用的选项，且软件的大部分菜单和工具项配置了快捷键，所以操作很方便。
Global Mapper软件界面2 . 常用工具Open Data File(s)Ctrl+O 可一次多文件读取打开数据文件Save WorspaceCtrl+S 存储个人工作环境，视图和软件的配置保存工作空间Open Control CenterAlt+C 用于数据显隐控制和层管理打开控制中心Configuration 配置和设置软件全局变量配置Zoom InPgDn 定比例放大视图放大Zoom OutPgUp 定比例缩小视图缩小Fill ViewHome 用于数据全屏显示操作，其依据所有填加的数据（矢量和三维数据）全屏Zool toolAlt+Z 感性区域放大区域放大工具Pan toolAlt+G 视图的平移操作平移工具Measure ToolAlt+M 用自定义的路径测量长度、角度、周长、面积以及其终点于所属数据高程信息测量工具Feature Info ToolAlt+P 对矢量数据的属性信息查看要素信息工具3D path Profile/Line of Sight ToolAlt+L 用于自定义的路径示意出各节点所属数据剖切高程趋势图3D路径剖面/瞄准线工具View shed ToolDigitizer ToolAlt+D 创建具有一定属性的点、线、面矢量数据，可供编辑，删除等操作矢量化工具Search by Attribute\Name\Description 快速检索类型名称区域位置及属性由属性\名称\描述查询Eanble\Disable Hill Shading 用于Tin高程的夸显示开启\关闭山丘阴影Show 3D ViewCtrl+3 数据三维视图查看，可于数据同步缩放，移动和旋转操作显示3D 视图3 . 菜单介绍Files（文件）菜单Eait （编辑）菜单View （查看）菜单Tools（工具）菜单Search （查询）菜单Digitizer Tool （矢量化工具）右键菜单三QC操作流程1.拷贝custom_shaders.txt （颜色表文件）和custom_area_types.txt （质检类型层文件）文件至GlobalMapper软件安装目录C:\Program Files\GlobalMapper10\下。
Global Mapper 在桥涵水文计算中勾绘汇水面积的应用
Global Mapper 在桥涵水文计算中勾绘汇水面积的应用发表时间：2015-09-15T14:12:38.783Z 来源：《工程建设标准化》2015年5月总第198期供稿作者：马先华张志[导读] 中国公路工程咨询集团有限公司，北京勾绘汇水面积是桥涵设计流量计算工作中尤为重要的工作之一。
马先华张志（中国公路工程咨询集团有限公司，北京，100097）【摘要】公路桥涵水文计算中，勾绘汇水面积是一项比较重要的工作，但是在实际设计工作中，往往由于资料不齐全或者精度不够，导致该项工作的工作量较大，本文的方法利用地理空间数据云平台和GlobalMapper 软件，能快速的勾绘出项目区域内的分水岭，为进一步勾绘汇水面积提供方便。
【关键词】水文计算；汇水面积；分水岭在公路桥涵设计工作中，计算桥涵设计流量的计算方法有很多，各种流量计算方法因不同的产生背景及推导原理，计算结果也不尽相同，甚至有差别较大的情况。
故实际使用时通常进行各种计算方法的计算对比，或者结合各地区的实际经验选取适合地区本身的计算方法。
但是不管采用怎样的方法，汇水面积是计算桥涵流量各种方法中均必须的选用的参数。
因此，勾绘汇水面积是桥涵设计流量计算工作中尤为重要的工作之一。
1 勾绘汇水面积的一般方法汇水面积指的是雨水流向同一山谷地面的受雨面积。
跨越河流、山谷修筑道路时，必须建桥梁、涵洞。
而桥梁涵洞孔径的大小、路线的设计高程等都要根据这个地区的降水量和汇水面积来确定。
汇水面积的边界线一般是由一系列的山脊线和道路、桥涵连接而成。
由山脊线与公路上的路线所围成的面积，就是这个山谷在该桥（涵）位的汇水面积。
在图上作设计的道路(或桥涵)中心线与山脊线(分水线)的交点，沿山脊及山顶点划分范围线，该范围线及道路中心线所包围的区域就是雨水汇集范围。
山区河流（沟谷）按照地形图中河流（沟谷）的分布，勾绘山脊的连线；在平原地区，地面分水线往往难以勾绘，需要配合实地勘查。
global-mapper软件在水文地质野外调查中的应用
global-mapper软件在水文地质野外调查中的应用
韩庆洋;杨瑞刚
【期刊名称】《西部探矿工程》
【年(卷),期】2014(026)012
【摘要】根据水文地质野外勘查工作的开展情况,以野外调查过程中能够实时定位为切入点,详细研究了通过global-mapper软件结合外置GPS模块,以USB(或蓝牙功能)连接笔记本电脑,实现野外工作过程中实时定位,记录航迹、记录航点并导出至MAPGIS等相关软件中直接利用,该方法可免去水文地质野外调查过程中利用手持GPS定位投图使用麻烦等问题,提高工作效率.
【总页数】2页(P91-92)
【作者】韩庆洋;杨瑞刚
【作者单位】新疆地矿局第二水文工程地质大队,新疆昌吉831100;新疆地矿局第二水文工程地质大队,新疆昌吉831100
【正文语种】中文
【中图分类】TP311
【相关文献】
1.GMS软件在二连盆地赛汉高毕地区古河道砂岩型铀矿床水文地质条件研究中的应用
2.Visual Modflow软件及其在砂岩型铀矿成矿水文地质条件研究中的应用潜力分析
3.基于 AQUIFER TEST 软件修定的水文地质参数计算在承压水资源量评价中的应用
4.奥维地图在区域水土流失监测野外调查工作中的应用
5.智能手机APP 在中药资源普查野外调查中的应用
因版权原因，仅展示原文概要，查看原文内容请购买。
浅谈Global Mapper在获取缺乏资料流域水文要素中的应用
浅谈Global Mapper在获取缺乏资料流域水文要素中的应用陶超1，唐红玲2（1.四川省清源工程咨询有限公司，四川成都；2.四川子禾工程技术有限公司，四川成都）摘要：通过Global Mapper软件利用免费的SRTM数据，可简单、快速、高效的生成小流域地形图，进而获取缺乏资料的小流域集雨面积、河流比降等重要水文要素，为合理规划、利用水利资源提供技术支持。
关键词：Global Mapper软件，Srtm Dem数据，水文计算要素1、引言我国有着非常严格的涉密地形图的保密制度，但河流开发规划、流域综合整治等工作中为推求区域降雨、洪峰和洪量等基础数据，需要采集河流全流域、大范围地形图，部分项目会涉及到申请使用涉密地形图的问题。
而据当前保密制度，在项目未正式立项或确定之前，申领区域地形图程序相当繁琐，申领周期相对较长，在这种背景下可通过Global Mapper软件利用美国国家测绘局（NIMA）公开发布的数字地形高程模型（DEM），简单、快速、高效的生产流域水系及地形图，进而获取缺乏资料的小流域集雨面积、河流比降等重要水文要素。
本文以老挝境内的南*河水电规划为例，简要介绍Global Mapper在流域前期规划水文计算中的应用。
2、Global Mapper软件简介GlobalMapper是美国Blue Marble Geographic公司开发的一款功能强大的小型化GIS栅格影像、矢量数据处理、加工软件。
其本身具备了GIS软件产品的大部分功能，能够将空间数据（例如：SRTM数据）显示为光栅地图、地形图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及常用的GIS(地理信息系统)功能，其支持大部分常见的GIS和光栅影像数据格式，并可直接通过软件获取网络数据，如访问USGS(美国地质勘探局)卫星照片TerraServer数据库。
软件可通过Blue Marble Geographic网站（）直接下载和购买注册，其本身对计算机系统和硬件要求不高，最低硬件要求是128 MB 的RAM和60 MB的硬盘空间，近期发布了V14.1版本，全系列均无官方中文版本。
Google earth和global mapper在确定城郊供水加压泵站位置的应用
Google earth和global mapper在确定城郊供水加压泵站位置的应用陈云生【摘要】In the construction of rural area drinking water safety,through the use of Google earth to add the landmark,the path function,and global mapper drawing contour map function,the location and parameter setting are expressed to the project's satellite map in the project and in the area of geographic information to provide the basis for engineering scientific decision.%在农村饮水安全工程建设中，通过利用Google earth添加地标、路径的功能，以及global mapper绘制等高线地形图的功能，并将上述位置及参数布置到工程项目的卫星地图上，直观地表达了项目所在区域的地理信息，为工程科学决策提供依据。
【期刊名称】《黑龙江水利科技》【年(卷),期】2014(000)012【总页数】3页(P59-61)【关键词】Google earth;global mapper;地标;路径;等高线地形图;供水加压泵站【作者】陈云生【作者单位】黑龙江省黑河市爱辉区水务局，黑龙江黑河 164300【正文语种】中文【中图分类】TU991.62随着城市的增容发展，城区与周边农村的界限越来越模糊，城市的发展带动周边农村的发展，随着经济的增长，人口的增多，农村居民对可求提高生活质量的愿望越来越迫切，而落后的基础设施限制了农村整体的发展，它们之间的供需矛盾日益突出。
Global Mapper软件在水下施工中的应用
在航道疏浚、吹填施工、河道维护等工程中，绞吸船 施工是比较普遍使用的施工机具之一。在浅水区施工时， 受水流、潮水涨落的影响，回淤较大会造成施工船舶搁浅， 船体倾斜变形等，进而可能危及到人身生命安全。因此对 施工过程中回淤分析的研究显得至关重要。
本文针对孟加拉 Mirsarai 工业园 SBG 公司 500 英亩 吹填造地项目中芬尼河取砂区水下地形检测数据进行研 究，介绍了 Global Mapper 软件如何建立水下 3D 模型， 生成等值线，并结合船舶施工轨迹通过对同一区域不同时 间的数据进行回淤情况分析，探究此软件在水下施工中的 应用优势。
浅谈在铁路桥涵水文中勾绘及计算汇水面积的方法
浅谈在铁路桥涵水文中勾绘及计算汇水面积的方法发表时间：2019-01-03T09:32:47.057Z 来源：《防护工程》2018年第28期作者：王波[导读] 另一种是利用地理空间云平台或水经注万能地图下载器结合Global Mapper软件勾绘用AutoCAD计算汇水面积。
中国铁路沈阳局集团有限公司吉林工务段吉林省吉林 13200 摘要：在铁路桥涵水文检算中，勾绘及计算汇水面积是铁路桥涵水文检算工作中第一步，在实际工作中，由于勾绘汇水面积出现错误或者勾绘面积与实际不符，或大或小，而且计算出结果不准确，使桥梁孔径过大，工程造价过高，造成资金浪费；孔径不足，洪水到达桥下时，流通不畅，造成梁体过水，威胁桥梁安全。
本文介绍两种方法勾绘及计算汇水面积的方法，一种是利用AutoCAD绘图软件勾绘及计算汇水面积；另一种是利用地理空间云平台或水经注万能地图下载器结合Global Mapper软件勾绘用AutoCAD计算汇水面积。
关键词：水文计算；汇水面积；勾绘及计算每年汛期各类水害都会威胁铁路正常运输，特别是桥梁水害，常常是突发性的，造成行车中断，危及行车和旅客生命安全，且抢修和恢复时间较长，给国民经济带来损失。
造成桥梁水害主要是洪水，需要我们正确掌握洪水流量，这就是铁路桥涵水文检算工作意义。
检算既有桥梁的抗洪或者说过洪能力，判断桥下净空、基础埋深是否满足要求。
减少灾害损失起着重要作用。
如果桥梁水文检算工作做好了，对设备的抗洪能力做到心中有数，采取有效防范措施，就可以减少灾害损失。
跨越河流、山谷修筑铁路时，必须建桥梁、涵洞。
而桥梁、涵洞孔径的大小、线路的设计高程等都要根据汇水面积来确定。
汇水面积的边界线一般是由一系列分水线和铁路中心线连接而成。
由分水线与铁路中心线围成的面积，就是这个山谷在该桥涵位的汇水面积。
当勾绘出地面分水线以后，所包围的面积一般采用CAD计算即可。
汇水面积是计算铁路桥涵流量中均必须选用的参数。
Global Mapper 软件在地表复杂地区物探生产中的应用
Global Mapper 软件在地表复杂地区物探生产中的应用摘要：随着物探技术的深入发展和高科技含量物探设备的不断更新，物探生产已逐渐转向多点位、大范围、高难度、高精度施工，随之也对物探测量提出了更高要求。
传统地形图因不能直观地表述地表障碍物特征及国家测绘资料保密性要求，已不能满足当前高效率物探生产需要。
结合某物探项目施工实际，介绍了Global Mapper软件部分功能在辅助物探生产高效施工中卓有成效的应用。
该软件因功能完善、操作简易等特点，较mapinfo、Photoshop等图像处理软件在物探生产中应用前景更为广阔。
关键词：Global Mapper；物探；拼图；数字高程模型（DEM）；面积；KML0 引言在当前地表复杂地区物探生产中，如何在现有测量相关数据基础上，为物探生产的科学高效运行提供更为便捷的服务，将多种相关空间信息进行统筹分析后综合应用是当前物探测绘工作者的重要任务。
随着“3S”（GPS、GIS、IS）技术的快速发展，新测绘仪器和新软件平台的快速更新换代，地理信息数据格式也日益繁多，Global Mapper软件是一款具备多种地理信息数据格式处理功能的地图绘制软件，能对光栅地图、矢量地图等进行配准校正、投影变形、范围剪裁、打印成图；还可以对海量点位坐标数据进行编辑、转换、输出成各不同平台可应用格式文件（见表1）；免费访问、下载互联网全球数字高程模型DEM数据，结合卫片影像文件，可实现真实3D方式查阅。
表1 部分常用可输出矢量数据文件格式及其应用平台输出格式[]应用平台Export Garmin WPT(PCX5)File[BH]Export Garmin TRK(PCX5)File[BH]Export GPX (GPS eXchange Format)File[ZB)W][]Garmin手持机Export KML/KMZ[] Google EarthExport MapInfo MIF/MID[BH] Export MapInfo TAB/MAP[] Mapinfo软件Export CSV[] ExcelExport DWG[] AutoCAD软件Export Sufer BLN[] Sufer软件针对不同类型数据在坐标系统、投影方式等方面的差异，该软件不仅提供了包括WGS84、Beijing54等300多种大地坐标系统，还提供了高斯投影、兰伯特投影等全球各国流行坐标投影方式，并且支持通过选择椭球体，更改7参数（3参数）等自定义坐标基准。
Global-Mapper的使用
Global Mapper的常见使用方法
1：打开global mapper 应用程序，打开之后选择创建点工具，如图
然后点右键出现选项，选择第四项
选择之后出现个对话框，这时选择第二个选项，如图；
在选择的选项中加入你要创建的点的经纬度，小数点后面的都删去；
然后点确定，之后出现一个对话框，这是可以选择你要创建的的站名，然后在下边的选项中选择第二个选项，在point选项中选择图标的形状和在font选项中选择图标的颜色和大小，如图
选择好之后，点确定，地图中就有了你要创建点的图标
为了测试两点之间的阻挡情况，再在地图中创建你要测试的另外一个点，步骤与第一个创建点相同创建好之后，选择工具栏中的测距离选
项；选择之后连接两点，然后点右键，出现图标，如图
2,：在地图上创建一个基站的点，来模拟及站点覆盖范围，步骤是在工具栏中选择创建基站的模拟点工具，选择好之后在地图上点一下，
就出现一个对话框，如图
对话框中的选项，transmitter 选项是选择基站的天线高度就是塔高
第二个选项是USE选项是终端高度，第三选项view是天线的方向角，
右上角的选项view radius是模拟的基站覆盖距离，右下角的选项
fresnel是此基站电磁波的频率。
完成之后在file菜单中选择，如图；
选好之后，出现一个对话框，选择如图；选择第三项export，如图
这是在选择，draw a box 选项，然后出现一个对话框，截取你需要的区域，然保存就可以了，如图
然后点OK，之后再确定，就可以了。
基于Global mapper耦合SWMM模型的城市内涝控制研究
第４２卷第１期Ｖｏｌ．４２Ｎｏ．１２０２１青岛理工大学学报ＪｏｕｒｎａｌｏｆＱｉｎｇｄａｏＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ基于犌犾狅犫犪犾犿犪狆狆犲狉耦合犛犠犕犕模型的城市内涝控制研究周国升，吕 谋 ，刘志壮，岳宏宇（青岛理工大学环境与市政工程学院，青岛２６６０３３）摘 要：针对城市内涝积水及径流污染，以青岛市部分区域为试验区域，基于Ｇｌｏｂａｌｍａｐｐｅｒ建立的模型，获得精确的数据．通过ＧＩＳ转换信息和ＳＷＭＭ进行模拟分析，在初始检查井所在汇水区布置低影响开发（ＬＩＤ）措施，对比分析布设ＬＩＤ措施前后汇水区参数、检查井积水情况、管道负荷和径流污染物浓度的变化，研究分析ＬＩＤ措施的调控效果．实例研究结果表明：ＬＩＤ措施布置范围和管径尺寸是影响雨水合理排放的重要因素，而ＬＩＤ措施对径流量、洪峰径流量、污染物冲刷量、径流污染物浓度都有明显的削减作用，可有效缓解积水量，降低径流系数．关键词：内涝积水；径流污染物；汇水区参数；ＬＩＤ控制；耦合建模中图分类号：ＴＵ９９２ 文献标志码：Ａ 文章编号：１６７３ ４６０２（２０２１）０１ ０００１ ０８收稿日期：２０２０ ０７ ０９基金项目：国家自然科学基金资助项目（５１４７８２３０）作者简介：周国升（１９９５ ），男，山东青岛人．硕士，研究方向为给排水系统分析与优化．Ｅ ｍａｉｌ：５４７２５０２０５＠ｑｑ．ｃｏｍ． 通信作者：吕 谋（１９６５ ），男，山东青岛人．博士，教授，博士生导师，主要从事给排水系统分析与优化方面的研究．Ｅ ｍａｉｌ：Ｌｖｍｏｕ１＠１６３．ｃｏｍ．犚犲狊犲犪狉犮犺狅狀狌狉犫犪狀狑犪狋犲狉犾狅犵犵犻狀犵犮狅狀狋狉狅犾犫犪狊犲犱狅狀犌犾狅犫犪犾犿犪狆狆犲狉犮狅狌狆犾犲犱犛犠犕犕犿狅犱犲犾ＺＨＯＵＧｕｏｓｈｅｎｇ，Ｌ Ｍｏｕ ，ＬＩＵＺｈｉｚｈｕａｎｇ，ＹＵＥＨｏｎｇｙｕ（ＳｃｈｏｏｌｏｆＥｎｖｉｒｏｎｍｅｎｔａｌａｎｄＭｕｎｉｃｉｐａｌＥｎｇｉｎｅｅｒｉｎｇ，ＱｉｎｇｄａｏＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，Ｑｉｎｇｄａｏ２６６０３３，Ｃｈｉｎａ）犃犫狊狋狉犪犮狋：Ａｉｍｉｎｇａｔｕｒｂａｎｗａｔｅｒｌｏｇｇｉｎｇａｎｄｒｕｎｏｆｆｐｏｌｌｕｔｉｏｎ，ｓｏｍｅａｒｅａｓｏｆＱｉｎｇｄａｏｗｅｒｅｕｓｅｄａｓｔｅｓｔａｒｅａｓ．ＢａｓｅｄｏｎｔｈｅｍｏｄｅｌｅｓｔａｂｌｉｓｈｅｄｂｙｔｈｅＧｌｏｂａｌｍａｐｐｅｒ，ａｃｃｕｒａｔｅｄａｔａｗａｓｏｂｔａｉｎｅｄ．ＳｉｍｕｌａｔｉｏｎａｎａｌｙｓｉｓｗａｓｐｅｒｆｏｒｍｅｄｔｈｒｏｕｇｈＧＩＳｃｏｎｖｅｒｓｉｏｎｉｎｆｏｒｍａｔｉｏｎａｎｄＳＷＭＭ，ａｎｄｌｏｗ ｉｍｐａｃｔｄｅｖｅｌｏｐｍｅｎｔ（ＬＩＤ）ｍｅａｓｕｒｅｓｗｅｒｅａｒｒａｎｇｅｄｉｎｔｈｅｃａｔｃｈｍｅｎｔａｒｅａｗｈｅｒｅｔｈｅｉｎｉｔｉａｌｎｏｄｅｗａｓｌｏｃａｔｅｄ．Ｔｈｅｃｈａｎｇｅｓｏｆｃａｔｃｈｍｅｎｔｐａｒａｍｅｔｅｒｓ，ｉｎｓｐｅｃｔｉｏｎｗｅｌｌｎｏｄｅｗａｔｅｒａｃｃｕｍｕｌａｔｉｏｎ，ｐｉｐｅｌｉｎｅｌｏａｄａｎｄｒｕｎｏｆｆｐｏｌｌｕｔａｎｔｃｏｎｃｅｎｔｒａｔｉｏｎｂｅｆｏｒｅａｎｄａｆｔｅｒｔｈｅｄｅｐｌｏｙｍｅｎｔｏｆＬＩＤｍｅａｓｕｒｅｓｗｅｒｅｃｏｍｐａｒｅｄａｎｄａｎａｌｙｚｅｄ．Ｔｈｅｓｔｕｄｙｓｈｏｗｓｔｈａｔｔｈｅｌａｙ ｏｕｔｏｆＬＩＤｍｅａｓｕｒｅｓａｎｄｔｈｅｄｉａｍｅｔｅｒｏｆｐｉｐｅｓｅｃｔｉｏｎｓａｒｅｉｍｐｏｒｔａｎｔｆａｃｔｏｒｓａｆｆｅｃｔｉｎｇｔｈｅｒｅａ ｓｏｎａｂｌｅｄｉｓｃｈａｒｇｅｏｆｒａｉｎｗａｔｅｒ．ＬＩＤｍｅａｓｕｒｅｓｈａｖｅａｓｉｇｎｉｆｉｃａｎｔｅｆｆｅｃｔｏｎｒｅｄｕｃｉｎｇｒｕｎｏｆｆ，ｆｌｏｏｄｐｅａｋｒｕｎｏｆｆ，ｐｏｌｌｕｔａｎｔｓｃｏｕｒ，ａｎｄｒｕｎｏｆｆｐｏｌｌｕｔａｎｔｃｏｎｃｅｎｔｒａｔｉｏｎ，ｗｈｉｃｈｃａｎｂｅｅｆｆｅｃ ｔｉｖｅｉｎａｌｌｅｖｉａｔｉｎｇｗａｔｅｒａｃｃｕｍｕｌａｔｉｏｎａｎｄｒｅｄｕｃｉｎｇｒｕｎｏｆｆｃｏｅｆｆｉｃｉｅｎｔ．犓犲狔狑狅狉犱狊：ｗａｔｅｒｌｏｇｇｉｎｇ；ｒｕｎｏｆｆｐｏｌｌｕｔａｎｔｓ；ｃａｔｃｈｍｅｎｔｐａｒａｍｅｔｅｒｓ；ＬＩＤｃｏｎｔｒｏｌ；ｃｏｕｐｌｅｄｍｏｄｅｌｉｎｇ青岛理工大学学报第４２卷进入２１世纪以来，随着城市进程的不断加快，国内大多城市都存在洪涝问题，并且伴随严重的污染物负荷．暴雨条件下，城市出现洪涝问题的原因是多方面的，例如排水管网的承载力有限，城市建设导致的透水性降低等．减少城市区域内涝发生的次数，解决污染物负荷问题，增强城市区域的排水能力，并有效地利用雨水资源，使雨水从简单排放到有效利用，国内外学者已经把此作为研究的重点方面．低影响开发（Ｌｏｗ ＩｍｐａｃｔＤｅｖｅｌｏｐｍｅｎｔ，ＬＩＤ）理念应运而生，在城市区域建设中布设绿色屋顶、道路透水铺装、雨水花园、雨水桶、自然排水系统等措施调控洪涝问题，有助于减轻城市洪涝对自然生态造成的不良影响，有利于自然生态的发展，具有不错的社会、生态、环境和经济效益．研究模拟采用低影响开发（ＬＩＤ）措施对区域进行径流控制．ＬＩＤ是一种持续影响的开发措施，它的目的是通过提高汇水区域的渗透率来更好地处理雨水，更好地模拟雨水自然流态，根据实地情况采用不同的方式，增加雨水形成径流的时间，同时控制雨水冲刷的污染物．ＬＩＤ措施有很多方式，包括道路透水铺装、雨水花园、生物滞留设施、渗渠、植草沟等．选取试验区域，分别在无ＬＩＤ模式和ＬＩＤ模式下模拟，对比分析汇水区参数、检查井积水数量和总积水量、管道负荷情况和径流污染物浓度情况，研究分析ＬＩＤ对城市区域暴雨条件下水量水质的调控效果．１ 研究方法１．１ 构建耦合分析模型在Ｇｌｏｂａｌｍａｐｐｅｒ中采用最新的街景图作为绘制底图，加载高程地图，得到信息更准确的管网图．在Ｇｌｏｂａｌｍａｐｐｅｒ软件中绘制检查井和管段并添加属性数据后导入ＧＩＳ系统，在ＧＩＳ系统绘制汇水区域并根据实地情况进行调整，从Ｇｌｏｂａｌｍａｐｐｅｒ中获取整个区域的高程数据，裁剪所需区域，并将其导入ＧＩＳ中进行格栅裁剪，生成坡度，并复制到各个汇水区的属性表．最后使用ｉｎｐ．ＰＩＮＳ软件将ＧＩＳ生成的ｓｈｐ格式文件转换成ｉｎｐ文件，在ＳＷＭＭ中设置，进行模型分析．模型构建流程如图１所示．图１ 模型构建流程２第１期 周国升，等：基于Ｇｌｏｂａｌｍａｐｐｅｒ耦合ＳＷＭＭ模型的城市内涝控制研究１．２ 犔犐犇措施介绍雨水径流调控多采用低影响开发措施（ＬＩＤ），低影响开发措施是通过改变下垫面渗透性来控制雨水径流．ＬＩＤ措施改善下垫面情况，增大汇水区域下渗率来降低雨水径流，控制污染物负荷，不仅能起到良好的调控效果，还符合可持续发展的要求．ＬＩＤ措施的种类有很多，简单介绍几种主要的ＬＩＤ措施．透水铺装又名透水路面，主要采用透水砖、透水沥青、鹅卵石等透水率大的多空隙材料作为面层进行铺装的路面．透水铺装适用于承重较轻或交通流量较少的广场、人行道、小区道路等路面，其中透水沥青还可适用于交通路面等．生物滞留设施，一般指在地势低洼地区构建的植物 土壤蓄水设施，由多种类植物、土壤和微生物组成，拦截下渗、净化雨水，可应用安装于不同区域位置．其结构主要包括蓄水层、覆盖层和原土层等，主要适用于不同建筑、社区广场的内部区域和周边绿地，以及城市道路绿化带等．Ｄａｖｉｓ等研究结果表明，生物滞留设施消纳暴雨径流效果明显，有效延缓峰现时间［１］．雨水花园，由内而外一般为砾石层、砂层、种植土壤层、覆盖层和蓄水层，同时设有穿孔管收集雨水，溢流管排除超过设计蓄水量的积水，能够有效地去除径流中的悬浮颗粒、有机污染物以及重金属离子、病原体等有害物质．２ 构建模型２．１ 模型比较比较ＳＷＭＭ传统建模和Ｇｌｏｂａｌｍａｐｐｅｒ耦合ＳＷＭＭ建模的优缺点：传统的ＳＷＭＭ建模常用的是导入底图，根据底图绘制检查井、管段和汇水区，然后再输入它们的基本属性，设置其他参数进行模拟．这种方法的优点是模型整体比较清晰，有底图对应，能看清楚街景；缺点是检查井、管段和汇水区的基本属性都需要手动输入，汇水区边界的绘制容易存在误区．传统的ＳＷＭＭ模型见图２．Ｇｌｏｂａｌｍａｐｐｅｒ耦合ＳＷＭＭ模型是通过Ｇｌｏｂａｌｍａｐｐｅｒ，ＧＩＳ，ＳＷＭＭ的层层导入建立的．这种方法的优点是检查井、管段和汇水区基本属性的计算准确，模型图的准确性较高；缺点是没有底图的对照效果，模型建立过程比较繁琐．Ｇｌｏｂａｌｍａｐｐｅｒ耦合ＳＷＭＭ的模型见图３．图２ 传统的ＳＷＭＭ模型由图３统计得出试验模型面积大约６３．７５ｈｍ２，子汇水区６个，检查井２９个，排水管道３０条，排放口６个．３青岛理工大学学报第４２卷２．２ 降雨条件设置依据研究区域降雨特点及水文、水质分析目标，最终选取对我国华北地区适用性极大的芝加哥降雨模型［２］．芝加哥降雨模型中的暴雨强度公式见式（１）．狇＝犃×１＋犮ｌｇ犘（）狋＋犫（）狀（１）式中：狇为设计暴雨强度，Ｌ／（ｓ·ｈｍ２）；狋为降雨历时，ｍｉｎ；犘为设计重现期，ａ；犃，犮，犫和狀均为地方性参数．根据相关资料，青岛地区取犃＝１９１９．００９，犮＝０．９９７，犫＝１０７４０，狀＝０．７３８，则青岛暴雨强度公式为狇＝１９１９．００９×１＋０．９９７ｌｇ犘（）狋＋１０７４０（）０．７３８（２）图４ 区域降雨过程 降雨过程中存在雨峰，通过暴雨强度公式计算的降雨数据的雨峰系数狉＝０．３４（雨峰系数范围为０＜狉＜１）．研究表明，雨峰多出现在前中部，狉的取值大约为０．３５～０．４５［３］，本文狉的取值符合研究要求．降雨历时为２ｈ，模拟时间步长为１ｍｉｎ，１２０ｍｉｎ区域降雨过程如图４所示．２．３ 模型参数设定本研究的水文水力模块采用Ｈｏｒｔｏｎ下渗模型［４］，模型最大下渗率为８６．２ｍｍ／ｈ，最小下渗速率为３．３３２ｍｍ／ｈ，下渗衰减率取４／ｈ，模型采用常用动力波演算模型．根据实地划分土地使用类型为房屋、街道和绿地，制作土地使用类型污染物参数表（表１）．表１ 土地使用类型污染物参数土地使用类型过程函数参数污染物名称ＣＯＤＳＳＴＰＴＮ房屋积累过程最大累积／（ｋｇ·ｈｍ－２）４０１５００．３４速率常数０．５０．５０．２０．２饱和常数０２１０１０冲刷过程系数０．００６００．００６００．００１８０．００３５指数１．５１．５１．４１．４清洁效率００７０７０街道积累过程最大累积／（ｋｇ·ｈｍ－２）６０１８００．５５速率常数０．２０．５０．２０．２饱和常数００．２０．２０．２冲刷过程系数０．００７００．００７００．００１８０．００３５指数１．５１．５１．７１．４清洁效率０７０７０７０绿地积累过程最大累积／（ｋｇ·ｈｍ－２）１５５００．４７速率常数０．５０．５０．２０．２饱和常数００．５０．２０．２冲刷过程系数０．００３５０．００３５０．０００９０．００１８指数１１１１清洁效率００００４第１期 周国升，等：基于Ｇｌｏｂａｌｍａｐｐｅｒ耦合ＳＷＭＭ模型的城市内涝控制研究２．４ 犔犐犇措施选择青岛地处北温带季风气候区且因频繁受到黄海洋面季风气流影响，城市气候温和，四季分明，具有显著的海洋性气候特点．降雨时空分布极其不均，年均降雨量６６２．１ｍｍ．试验区域位于李沧工业园，道路多、绿化设施多、居住区少．模型选用透水铺装、生物滞留设施、雨水花园３种布置措施．对模型起始检查井所在的汇水区布置ＬＩＤ措施，从初步的模拟结果看初始检查井的最大高度均达到最高井深，但是初始检查井的平均深度与其他检查井基本没有差距．ＬＩＤ措施布设情况见表２、图３．表２ 犔犐犇措施布设情况ＬＩＤ措施布设区域布设面积／ｍ２占汇水区比例／％占不透水区域比例／％透水铺装Ｓ０，Ｓ２，Ｓ１０３１８７５５３０生物滞留设施Ｓ５，Ｓ６，Ｓ７５１００８８３０雨水花园Ｓ１２，Ｓ１５，Ｓ８，Ｓ９４４６２５７３０３ 模拟结果分析模型采用３年一遇的降雨强度，降雨历时为２ｈ，模拟径流时间４ｈ，对比分析ＬＩＤ模式和无ＬＩＤ模式的模拟情况．选取汇水区的径流量和汇水区参数，查看所有检查井的积水情况、统计积水检查井的数量和总积水量，分析管道负荷，统计Ｓ０汇水区污染物冲刷量和污染物瞬时浓度变化，分析ＬＩＤ对城市区域暴雨条件下水量水质的调控效果．３．１ 汇水区模拟数据分析选取初始检查井所在的区域，对布置ＬＩＤ措施的汇水区Ｓ０进行数据分析，有无ＬＩＤ措施２种不同模式下汇水区径流量变化曲线如图５所示，汇水区流量数据变化如图６所示．由图５可以看出，ＬＩＤ模式下Ｓ０汇水区径流量始终小于无ＬＩＤ模式，由图６可以看出ＬＩＤ模式下的Ｓ０汇水区总径流量、洪峰径流量比无ＬＩＤ模式分别减少５３．５％，６９．４％，径流系数下降，总下渗量变化幅度不大，这与苗小波、冉小青、洪国喜等［５ ７］的研究结论基本一致．３．２ 检查井和管道负荷分析查看有无ＬＩＤ模式下所有汇水区域检查井积水情况，无ＬＩＤ模式有９个积水点，积水量达到４４５６ｔ；ＬＩＤ模式有４个积水点，积水量达到２６５９ｔ．有无ＬＩＤ模式Ｊ１井深变化如图７所示．５青岛理工大学学报第４２卷 相比无ＬＩＤ模式，ＬＩＤ模式有４个积水点，总积水量减少４０．３％，有效缓解检查井积水现象，本研究只是在２８个汇水区中选取了１０个起始检查井所在的汇水区布置ＬＩＤ措施，积水点仍然存在，选择这样布置的方法起初是因为初始检查井都容易满流，但是从模拟结果看仅仅在初始检查井所在的汇水区添加ＬＩＤ设施对解决检查井溢流问题效果并不明显．从图７能够看出Ｊ１检查井的溢流时间由２５ｍｉｎ缩减到２ｍｉｎ，溢流时间下降９２％，溢流情况基本得到解决，ＬＩＤ模式整体井深都有所下降．为了更清楚地看到检查井和管道负荷的变化，导出同一时刻２种模式下从检查井Ｊ１到排放口ＯＵＴ５的管段剖面，如图８和图９所示．图８ 无ＬＩＤ模式下管段剖面图９ ＬＩＤ模式下管段剖面通过图８和图９的比较可以看出，无ＬＩＤ模式Ｊ１检查井在该时刻仍然存在溢流现象．分析无ＬＩＤ模式Ｊ１检查井溢流的原因主要有２点：①没有ＬＩＤ措施的调控作用；②区域Ｊ１—Ｊ２管段管径较小，雨水汇集之后不能及时排出．无ＬＩＤ模式管段内的水位明显高于ＬＩＤ模式，这说明ＬＩＤ措施的调控作用明显．如果把ＬＩＤ模式所有管段管径都调成大管径，即原先４００ｍｍ及以下的排水管增加１００ｍｍ，４００ｍｍ以上的排水管增加２００ｍｍ，则ＬＩＤ模式没有积水点，检查井溢流现象会消失，但是成本会很高，其他条件也不６第１期 周国升，等：基于Ｇｌｏｂａｌｍａｐｐｅｒ耦合ＳＷＭＭ模型的城市内涝控制研究符合实际情况；如果所有汇水区都添加上ＬＩＤ措施，积水情况也会明显改善，所以ＬＩＤ措施布置范围和管段管径大小是影响雨水合理排放的重要因素．表３ 犛０汇水区径流污染物冲刷量ｋｇ模式径流污染物ＳＳＣＯＤＴＰＴＮ无ＬＩＤ模式７１２．２３６１５０．３９１７．２９５７．６５２ＬＩＤ模式３１０．８２３８０．８９１４．１７５４．２５３３．３ 径流污染物负荷分析统计２种模式下Ｓ０汇水区径流污染物冲刷量，如表３所示．从表３可以看出，ＬＩＤ模式下Ｓ０汇水区径流污染物冲刷量减少明显；ＳＳ，ＣＯＤ，ＴＮ和ＴＰ分别减少４０１．４１３，６９．５，３．１２和３．３９９ｋｇ，占无ＬＩＤ模式的５６．４％，４６．２％，４２．８％和４４．４％．Ｓ０汇水区径流污染物瞬时浓度变化如图１０所示．由图１０可以看出，ＬＩＤ措施对径流污染物截留作用明显，这与姚焕玫、曹震震等［８ ９］关于ＳＷＭＭ模型的研究结论一致，２种模式下污染物浓度的变化趋势和峰值浓度时间是一致的，这主要是降雨强度（雨强变化是一致的）的增加导致的污染物冲刷增强．ＬＩＤ模式下的径流污染物浓度都低于无ＬＩＤ模式，这说明ＬＩＤ措施能有效截留径流污染物．４种径流污染物ＳＳ，ＣＯＤ，ＴＮ和ＴＰ峰值浓度的最大降幅分别为３５．７％，３３．３％，３４．３％，３２．９％．７青岛理工大学学报第４２卷８４ 结论通过比较Ｇｌｏｂａｌｍａｐｐｅｒ耦合ＳＷＭＭ建模和传统ＳＷＭＭ建模，选用模型准确性更高的Ｇｌｏｂａｌｍａｐｐｅｒ耦合ＳＷＭＭ方法建模，在１０个起始检查井汇水区添加ＬＩＤ措施，分析添加ＬＩＤ措施对试验区域的影响．１）ＬＩＤ模式下Ｓ０汇水区径流量始终小于无ＬＩＤ模式，ＬＩＤ模式下的Ｓ０汇水区总径流量、洪峰径流量比无ＬＩＤ模式分别减少５３．５％，６９．４％．相比无ＬＩＤ模式，ＬＩＤ模式下Ｓ０汇水区４种污染物ＳＳ，ＣＯＤ，ＴＮ和ＴＰ峰值浓度的最大降幅分别为３５．７％，３３．３％，３４．３％，３２．９％．ＬＩＤ措施对径流量、洪峰径流量、污染物冲刷量、径流污染物浓度都有明显的削减作用，降低径流系数．２）ＬＩＤ模式有４个积水点，总积水量减少４０．３％，管段水位明显下降．ＬＩＤ措施有效缓解了积水量，通过调整发现大管径下检查井溢流情况会消失，大范围的ＬＩＤ措施布置会明显改善积水情况．ＬＩＤ布置范围和管径是影响雨水合理排放的重要因素．参考文献（犚犲犳犲狉犲狀犮犲狊）：［１］ ＤＡＶＩＳＡｌｌｅｎＰ，ＡＳＣＥＰＥＦ．Ｆｉｅｌｄｐｅｒｆｏｒｍａｎｃｅｏｆｂｉｏｒｅｔｅｎｔｉｏｎ：Ｈｙｄｒｏｌｏｇｙｉｍｐａｃｔｓ［Ｊ］．ＪｏｕｒｎａｌｏｆＨｙｄｒｏｌｏｇｉｃＥｎｇｉｎｅｅｒｉｎｇ，２００８，１３（２）：９０ ９５．［２］ ＫＥＩＦＥＲＣＪ，ＣＨＵＨＨ．Ｓｙｎｔｈｅｔｉｃｓｔｏｒｍｐａｔｔｅｒｎｆｏｒｄｒａｉｎａｇｅｄｅｓｉｇｎ［Ｊ］．ＪｏｕｒｎａｌｏｆｔｈｅＨｙｄｒａｕｌｉｃｓＤｉｖｉｓｉｏｎ，１９５７，８３（４）：１ １５．［３］ 岑国平，沈晋，范荣生．城市设计暴雨雨型研究［Ｊ］．水科学进展，１９９８，９（１）：４２ ４７．ＣＥＮＧｕｏｐｉｎｇ，ＳＨＥＮＪｉｎ，ＦＡＮＲｏｎｇｓｈｅｎｇ．Ｒｅｓｅａｒｃｈｏｎｒａｉｎｆａｌｌｐａｔｔｅｒｎｏｆｕｒｂａｎｄｅｓｉｇｎｓｔｏｒｍ［Ｊ］．ＡｄｖａｎｃｅｓｉｎＷａｔｅｒＳｃｉｅｎｃｅ，１９９８，９（１）：４２ ４７．［４］ ＶＥＲＭＡＳＣ．ＭｏｄｉｆｉｅｄＨｏｒｔｏｎ＇ｓｉｎｆｉｌｔｒａｔｉｏｎｅｑｕａｔｉｏｎ［Ｊ］．ＪｏｕｒｎａｌｏｆＨｙｄｒｏｌｏｇｙ，１９８２，５８（３／４）：３８３ ３８８．［５］ 苗小波，吕谋，梁风超，等．低影响开发城市内涝及水质调控模拟分析［Ｊ］．中国农村水利水电，２０１９（１）：８７ ９１．ＭＩＡＯＸｉａｏｂｏ，Ｌ Ｍｏｕ，ＬＩＡＮＧＦｅｎｇｃｈａｏ，ｅｔａｌ．Ａｎａｎａｌｙｓｉｓｏｆｕｒｂａｎｗａｔｅｒｌｏｇｇｉｎｇａｎｄｗａｔｅｒｑｕａｌｉｔｙｃｏｎｔｒｏｌｓｉｍｕｌａｔｉｏｎｉｎｌｏｗ ｉｍｐａｃｔｄｅｖｅｌｏｐｍｅｎｔ（ＬＩＤ）［Ｊ］．ＣｈｉｎａＲｕｒａｌＷａｔｅｒａｎｄＨｙｄｒｏｐｏｗｅｒ，２０１９（１）：８７ ９１．［６］ 冉小青，李元松，卓浩，等．基于ＳＷＭＭ模型的海绵城市道路雨洪控制方案研究［Ｊ］．中国农村水利水电，２０２０（２）：４０ ４３．ＲＡＮＸｉａｏｑｉｎｇ，ＬＩＹｕａｎｓｏｎｇ，ＺＨＵＯＨａｏ，ｅｔａｌ．ＲｅｓｅａｒｃｈｏｎｓｐｉｌｌｗａｙｕｒｂａｎｒｏａｄｒａｉｎｆａｌｌｃｏｎｔｒｏｌｓｃｈｅｍｅｂａｓｅｄｏｎＳＷＭＭＭｏｄｅｌ［Ｊ］．ＣｈｉｎａＲｕｒａｌＷａｔｅｒａｎｄＨｙｄｒｏｐｏｗｅｒ，２０２０（２）：４０ ４３．［７］ 洪国喜，袁梦琳，尤征懿．无锡市城区降雨特征对径流污染的影响分析［Ｊ］．水文，２０１９，３９（２）：３３ ３８．ＨＯＮＧＧｕｏｘｉ，ＹＵＡＮＭｅｎｇｌｉｎ，ＹＯＵＺｈｅｎｇｙｉ．ＥｆｆｅｃｔｓｏｆｒａｉｎｆａｌｌｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｎｒｕｎｏｆｆｐｏｌｌｕｔｉｏｎｉｎｕｒｂａｎａｒｅａｏｆＷｕｘｉ［Ｊ］．ＪｏｕｒｎａｌｏｆＣｈｉｎａＨｙｄｒｏｌｏｇｙ，２０１９，３９（２）：３３ ３８．［８］ 姚焕玫，卢燕南，王石．基于ＳＷＭＭ模型的南宁市海绵城市建设优化模拟［Ｊ］．环境工程，２０１９，３７（１１）：１０２ １０９．ＹＡＯＨｕａｎｍｅｉ，ＬＵＹａｎｎａｎ，ＷＡＮＧＳｈｉ．ＡｎｏｐｔｉｍｉｚｉｎｇｓｉｍｕｌａｔｉｏｎｓｔｕｄｙｏｆｓｐｏｎｃｅｃｉｔｙｃｏｎｓｔｒｕｃｔｉｏｎｉｎＮａｎｎｉｎｇｂａｓｅｄｏｎＳＷＭＭ［Ｊ］．ＥｎｖｉｒｏｎｍｅｎｔａｌＥｎｇｉｎｅｅｒｉｎｇ，２０１９，３７（１１）：１０２ １０９．［９］ 曹震震．ＳＷＭＭ模型应用于巢湖市篆池河区域非点源污染模拟研究［Ｄ］．合肥：安徽建筑大学，２０１８．ＣＡＯＺｈｅｎｚｈｅｎ．ＴｈｅｍｏｄｅｌｏｆＳＷＭＭａｐｐｌｉｅｄｉｎＣｈａｏｈｕｃｉｔｙｏｆＺｈｕａｎｃｈｉｈｅｒｅｇｉｏｎａｌｎｏｎ ｐｏｉｎｔｓｏｕｒｃｅｐｏｌｌｕｔｉｏｎｓｉｍｕｌａｔｉｏｎｒｅｓｅａｒｃｈ［Ｄ］．Ｈｅｆｅｉ：ＡｎｈｕｉＪｉａｎｚｈｕＵｎｉｖｅｒｓｉｔｙ，２０１８．（责任编辑 赵金环）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Global Mapper 在桥涵水文计算中勾绘汇水面积的应用
摘要】公路桥涵水文计算中，勾绘汇水面积是一项比较重要的工作，但是在实
际设计工作中，往往由于资料不齐全或者精度不够，导致该项工作的工作量较大，本文的方法利用地理空间数据云平台和GlobalMapper 软件，能快速的勾绘出项目区域内的分水岭，为进一步勾绘汇水面积提供方便。
【关键词】水文计算；汇水面积；分水岭
在公路桥涵设计工作中，计算桥涵设计流量的计算方法有很多，各种流量计
算方法因不同的产生背景及推导原理，计算结果也不尽相同，甚至有差别较大的
情况。
故实际使用时通常进行各种计算方法的计算对比，或者结合各地区的实际
经验选取适合地区本身的计算方法。
但是不管采用怎样的方法，汇水面积是计算
桥涵流量各种方法中均必须的选用的参数。
因此，勾绘汇水面积是桥涵设计流量
计算工作中尤为重要的工作之一。
1 勾绘汇水面积的一般方法
汇水面积指的是雨水流向同一山谷地面的受雨面积。
跨越河流、山谷修筑道
路时，必须建桥梁、涵洞。
而桥梁涵洞孔径的大小、路线的设计高程等都要根据
这个地区的降水量和汇水面积来确定。
汇水面积的边界线一般是由一系列的山脊
线和道路、桥涵连接而成。
由山脊线与公路上的路线所围成的面积，就是这个山
谷在该桥（涵）位的汇水面积。
在图上作设计的道路(或桥涵)中心线与山脊线(分
水线)的交点，沿山脊及山顶点划分范围线，该范围线及道路中心线所包围的区域就是雨水汇集范围。
山区河流（沟谷）按照地形图中河流（沟谷）的分布，勾绘山脊的连线；在
平原地区，地面分水线往往难以勾绘，需要配合实地勘查。
当勾绘出地面分水线
以后，所包围的面积现在一般采用CAD 或者Google Earth等量算即可。
2 一般方法的限制条件
但是在实际桥涵设计工作当中，往往由于路线长度较长，桥涵数量较大，加
之实地实际测量高精度地形图范围远小于汇水面积所需要的范围，使得在部分项
目中，勾绘汇水面积成为一项极其繁重的工作。
因此，采用一些便捷而高效的方
法来勾绘汇水面积就显得十分必要。
3 Global Mapper 勾绘汇水面积的应用方法
利用global_mapper 中的生成分水岭功能，并采用地理数据空间云网站的下载数据，结合CAD 或者Google Earth，勾绘汇水面积将更加便捷、高效。
下面就将
这一方法做一简单介绍。
3.1 背景
Global Mapper 是一款地图绘制软件，能够将数据（例如：SRTM 数据）显示
为光栅地图、高程地图、矢量地图，并对地图作编辑、转换。
本方法所采用的查
找分水岭功能只是其中的一个功能。
地理空间数据云平台的英文名称是Geospatial Data Cloud，缩写为 GSCloud，平台访问网址：。
地理空间数据云平台
的数据资源及模型服务免费提供。
平台基于浏览器/服务器方式实现，简便易用【1】。
3.2 应用步骤
首先，注册后登陆地理空间数据云平台，在网站的“数据目录”功能中查找相关项目地理
位置，找并下载该区域的区域的“DEM 数字高程数据”。
设计者可以根据地名、行政区划或者
经纬度等条件进行查询所做项目所属区域的数据包。
平台提供90m和30m 两种精高程数据，设计者可以根据自己的需要选择不同精度的数据包进行下载。
再者，利用Global Mapper 软件打开所下载的数据文件，项目区域所在的高程数据便会显示，某区域高程数据如图1 所示.打开工具栏的设置功能（如图2），
对项目区域的投影、基准、平面单位等信息进行配置。
配置完成后便可利用GlobalMapper 分析功能中的生成分水岭功能，进行相关设置后得到该区域分水岭矢量化地图（图3），该地图可以输出为KML/KMZ 或者DXF 等矢量化格式的数据信息，导入Google Earth 或者AUTO CAD 即可方便的根据分水岭线条勾绘出路线上任意位置处桥涵位置断面的汇
水面积。
4 结语
通过下载地理空间数据云平台的DEM高程数据，能够迅速的绘制出项目区域内矢量化的
分水岭地图，为进一步勾绘汇水面积提供便利。
经实际工程验证，该方法得到的矢量化地图
与实测项目地图吻合度较高，能够满足公路建设项目中水文计算的精度要求。
参考文献：
[1]刘培文周卫公路小桥涵设计示例北京人民交通出版社。
[2]高冬光桥位设计北京人民交通出版社。
