实验七 串联型晶体管稳压电源
实验报告：串联型晶体管稳压电源的设计
实验报告：串联型晶体管稳压电源的设计学号：_______姓名：_______实验报告：串联型晶体管稳压电源的设计一、设计任务1、研究单相桥式整流、电容滤波电路的特性。
2、学习串联型晶体管稳压电源的设计方法以及主要技术指标的测试方法。
二、设计要求及主要技术指标设计要求1、方案论证，确定总体电路原理方框图。
2、单元电路设计，元器件选择。
3、安装调试及测量结果。
主要技术指标1、电网供给的交流电压U1为220V，50HZ。
2、变压器输出电压U2为18V～20V，50HZ。
3、稳压电源输出直流可调电压6V<U0<15V，最大负载电流100mA左右。
4、驱动负载120Ω<R L<240Ω。
三、稳压电源原理描述参见Chap10内容。
电子设备一般都需要直流电源供电。
这些直流电除了少数直接利用干电池和直流发电机外，大多数是采用把交流电（市电）转变为直流电的直流稳压电源。
图10.1 直流稳压电源框图直流稳压电源由电源变压器、整流、滤波和稳压电路四部分组成，其原理框图如图10.1所示。
电网供给的交流电压u1(220V,50Hz) 经电源变压器降压后，得到符合电路需要的交流电压u2，然后由整流电路变换成方向不变、大小随时间变化的脉动电压u3，再用滤波器滤去其交流分量，就可得到比较平直的直流电压u I。
但这样的直流输出电压，还会随交流电网电压的波动或负载的变动而变化。
在对直流供电要求较高的场合，还需要使用稳压电路，以保证输出直流电压更加稳定。
图10.2是由分立元件组成的串联型稳压电源的电路图。
其整流部分为单相桥式整流、电容滤波电路。
稳压部分为串联型稳压电路，它由调整元件（晶体管T1）；比较放大器T2、R7；取样电路R1、R2、R W，基准电压D W、R3和过流保护电路T3管及电阻R4、R5、R6等组成。
整个稳压电路是一个具有电压串联负反馈的闭环系统，其稳压过程为：当电网电压波动或负载变动引起输出直流电压发生变化时，取样电路取出输出电压的一部分送入比较放大器，并与基准电压进行比较，产生的误差信号经T2放大后送至调整管T1的基极，使调整管改变其管压降，以补偿输出电压的变化，从而达到稳定输出电压的目的。
串联稳压电源实验报告
串联稳压电源实验报告串联稳压电源实验报告引言：稳压电源是电子实验中常用的电源装置，其作用是提供稳定的直流电压供给电路中的元器件。
本实验旨在通过串联稳压电源的搭建和调试，探究其原理和性能。
一、实验目的本实验的目的是搭建一个串联稳压电源，了解其工作原理和特性，并通过实验验证其稳定性和可靠性。
二、实验材料1. 电压表和电流表：用于测量电源的输出电压和输出电流。
2. 电阻：用于串联稳压电路中的负载。
3. 高功率电阻：用于稳压电路中的功率放大器。
4. 二极管：用于稳压电路中的整流器。
5. 电容：用于稳压电路中的滤波器。
6. 变压器：用于提供输入电压。
三、实验步骤1. 搭建稳压电源电路：根据实验原理，按照电路图搭建稳压电源电路。
2. 调试电路：将电路连接好后，逐步调试电路，确保各元器件连接正确。
3. 测量输出电压：将电压表连接到电路的输出端，调节电路参数，测量输出电压的稳定性和精度。
4. 测量输出电流：将电流表连接到电路的输出端，测量输出电流的稳定性和精度。
5. 测试负载能力：通过改变负载电阻的大小，观察电路对不同负载的响应能力。
6. 测试过载保护：通过增大输入电压，观察电路的过载保护功能。
四、实验结果与分析通过测量和观察，我们得到了如下实验结果：1. 输出电压稳定性：在不同负载下，输出电压变化幅度较小，稳定性较好。
2. 输出电流稳定性：在不同负载下，输出电流变化幅度较小，稳定性较好。
3. 负载能力：电路对不同负载的响应能力较强，能够稳定输出所需电流。
4. 过载保护：在输入电压过大的情况下，电路能够自动断开，保护电路和负载。
根据实验结果分析，我们可以得出以下结论：1. 串联稳压电源能够提供稳定的直流电压，并具有较好的稳定性和可靠性。
2. 电路中的功率放大器、整流器和滤波器等元器件起到了关键作用，确保了输出电压和电流的稳定性。
3. 通过合理调节电路参数，可以适应不同的负载需求。
4. 过载保护功能能够有效保护电路和负载，提高了电路的安全性和可靠性。
实验七 串联稳压电路

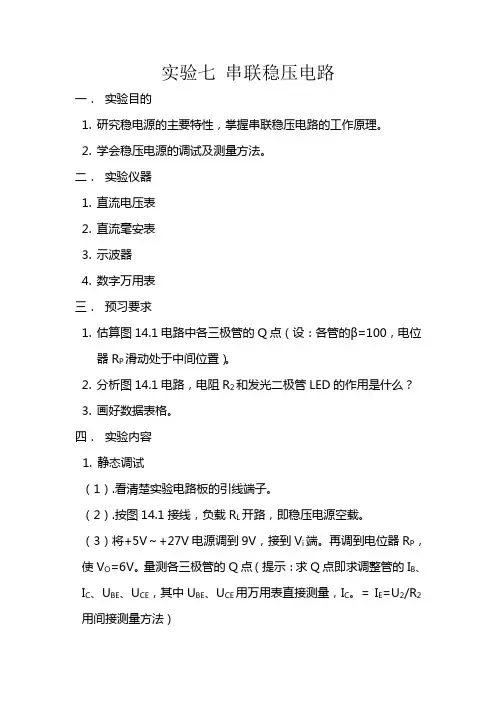

实验七串联稳压电路一．实验目的1.研究稳电源的主要特性，掌握串联稳压电路的工作原理。
2.学会稳压电源的调试及测量方法。
二．实验仪器1.直流电压表2.直流毫安表3.示波器4.数字万用表三．预习要求1.估算图14.1电路中各三极管的Q点（设：各管的β=100，电位器R P滑动处于中间位置）。
2.分析图14.1电路，电阻R2和发光二极管LED的作用是什么？3.画好数据表格。
四．实验内容1.静态调试（1）.看清楚实验电路板的引线端子。
（2）.按图14.1接线，负载R L开路，即稳压电源空载。
（3）将+5V～+27V电源调到9V，接到V i端。
再调到电位器R P，使V O=6V。
量测各三极管的Q点（提示：求Q点即求调整管的I B、I C、U BE、U CE，其中U BE、U CE用万用表直接测量，I C。
= I E=U2/R2用间接测量方法）（4）调试输出电压的调节范围。
调节R P ，观察输出电压V O 的变化情况。
记录V O 的最大和最小值。
(5)设计实验记录表格，把以上实验所需记录的数据记录并分析和计算实验的结果，给出实验结论。
实验数据记录表2. 动态测量图14.1L（1）.测量电源稳压特性。
使稳压电源处于空载状态，调可调电源电位器，模拟电网电压波动±10%：即V i由8V变到10V。
测量相应的V O和△V O。
根据S=（△V O/ V O）/(△V i/ V i)计算稳压系数。
实验数据记录表（自行设计）（2）.量测稳压电源内阻。
稳压电源的负载电流I L由空载变化到额定值I L=100mA时，测量输出电压V O的变化量即可求出电源内阻r O=|△V O/△V I|。
量测过程，使V i=9V保持不变。
实验数据记录表（自行设计）（3）.测试输出的纹波电压。
将图14.1的电压输入端V i接到图14.2的整流滤波器电路输出端（即接通A—a,B—b），在负载电流I L=100mA 条件下，用示波器观察稳压电源输入、输出中的交流分量U O，描绘其波形。
晶体管串联稳压电源的设计PPT课件
+ Rc
T1 T'1
R3 R1
+ Io
220V ~
u2
Ui T3
C1
RL
-
ቤተ መጻሕፍቲ ባይዱR0
T2 Dz
Rw
C2 Uo RL
R2
_
1、两个性能指标
1）、负载不变，由于电网电压变化，其性能优劣通常用
稳压系数来量度： UO
Sr
=
UO U I
UI
RL = 常数
设计方法及步骤
一、注意两个性能指标和三个功能指标
+
R3
UI _
T1 R
R1
T2
RW1 RW
RW2
UZ UB2 R2
+
RL UO _
集成化集成稳压电源
1. 比较放大级采用差动放大器或集成运放 2.调整管采用复合三极管 3. 采用辅助电源(比较放大部分的电源) 4. 用恒流源负载代替集电极电阻以提高增益 5. 内部加短路和过热保护电路
设计方法及步骤
一、串联反馈式稳压电路原理
(a)电路结构的一般形式
调整元件
+
+
T
Uo取样 比较放大 基 准电压
+
UI
_
UR FUO
–
RL UO –
串联式稳压电路的组成：
（1）基准电压；
（2）比较放大；
（3）输出电压取样电路；（4）调整元件
调整元件
+
+
T1
比较放大
Uo取样 比较放大 基 准电压
+
UI
_
UR FUO
串联型晶体管稳压电源
8.2.1 简单串联型晶体管稳压电源 8.2.2 带有放大环节的串联型晶体管稳压电源
8.2 串联型晶体管稳压电源
8.2.1 简单串联型晶体管稳压电源 V1为调整管，工作在放大 区，起电压调整作用；V2为硅 稳压管，稳定V1管的基极电压 VB，提供作为稳压电路的基准 电压VZ；R1既是V2的限流电阻， 又是V1管的偏置电阻；R2为V2 管载。的发稳射压极过电程阻：当；VROL↑为→外V接BE负↓→IB↓→VCE↑→VO↓
VZ )
（8.2.2）
当 RP的滑动臂移到最下端时，RP RP ，RP 0 ，VO 达
到最大值。即
VOm ax
R1 RP R2 R2
(VBE2 VZ )
（8.2.3）
则输出电压VO 的调节范围为
VOm in ~ VOm ax
以上各式中的VBE2 约为0.6~0.8V。
综上所述，带有放大 环节的串联型晶体管稳压 电路，一般由四部分组成， 即采样电路、基准电压、 比较放大电路和调整元件。
(VBE2
VZ )
1 0.2 0.68 (0.7 7)V 0.2 0.68
16.5V
又由式（8.2.3）
VOm a x
R1
RP R2
R2
(VBE2
VZ )
1 0.2 0.68 (0.7 7)V 0.68
2ቤተ መጻሕፍቲ ባይዱ.3V
故输出电压调节范围：
16.5 ~ 21.3V
因负载电流由管子V1供给，所以与并联型稳压电路相比， 可以供给较大的负载电流。但该电路对输出电压微小变化量 反映迟钝，稳压效果不好，只能用在要求不高的电路中。
8.2.2 带有放大环节的串联型晶体管稳压电源
关于使用串联型晶体管稳压电源故障检测与分析
附关于使用《串联型晶体管稳压电源故障检测与分析》教学案例评析常州市刘国钧高等职业学校郭占涛声明：案例为本人设计，评析文字材料均为本人所有《串联型晶体管稳压电源故障检测与分析》教学案例的评析教学案例设计：项目：串联型晶体管稳压电源任务：串联型晶体管稳压电源故障检测与分析说明：《串联晶体管稳压电源》项目包含多个任务，《串联晶体管稳压电源故障检测与分析》是其中一个任务，学生在完成本任务前，已根据电气原理图检测元件，实施安装，且通电调试成功。
学生回忆自己在安装过程中遇到的问题。
活动一：调试电源1.学生说出有关安全操作规范2.学生按步骤调试电源 （一）调试交流电源，使输出为15V 。
（二）调试电位器，测量输出电压可调范围。
（三）按要求将输出电压调至12V ，并测试记录数据。
活动二：检测并分析R1断路对电路的影响 1.学生按步骤操作 （一）断开R1。
（二）测试记录数据。
2.比较数据并讨论（一）比较数据，分析三极管的工作状态。
（二）说出R1的作用。
（三）怎样确定断开点？ 3.学习新知识、新技能4.应用所学新知识、新技能解决实际问题。
活动三：检测并分析V7击穿对电路的影响 1.学生按步骤操作 （一）短路V7。
（二）测试记录数据 2.比较数据并讨论（一）比较分析数据，理解三极管工作特征。
（二）查找资料，交流讨论电路组成、元件作用、进一步熟悉工作原理。
交流心得串联晶体管稳压电源课堂教学实录：案例评析：选题说明学生在以往学习电子技术课程时，总是感觉电路原理抽象难懂。
元器件的工作特性只是识记，不能灵活应用，出现问题更是无所适从。
为培养学生能力，电子技术课程需要实施理论实践一体化教学。
串联型晶体管稳压电源是电子技术课程的一个模块，其整合了元器件（二极管、三极管、电阻、电容等）识别，整流电路知识，放大电路知识，稳压电路知识；串联型晶体管稳压电源作为产品包括元件检测、安装、调试、排故等。
因此，可以选择串联型晶体管稳压电源生产过程为主线构成项目，由若干个任务整合理论知识与实践技能，以达到培养学生能力为目标。
串联稳压电源实验报告
串联稳压电源实验报告实验目的，通过实验掌握串联稳压电源的基本原理和使用方法，了解其在电路中的应用。
实验仪器，串联稳压电源、直流电压表、直流电流表、电阻器、导线等。
实验原理，串联稳压电源是一种能够提供稳定输出电压的电源，通过串联稳压电源可以为电路提供稳定的电压，避免由于电压波动而对电路产生影响。
串联稳压电源的基本原理是通过电子元件的控制，使输出电压保持在设定值附近，即使输入电压发生变化，输出电压也能保持稳定。
实验步骤：1. 连接电路，首先将串联稳压电源与直流电压表、直流电流表、电阻器等元件按照电路图连接好。
2. 调节输出电压，将串联稳压电源的输出电压调节旋钮调至所需的输出电压值，观察直流电压表的读数，确保输出电压稳定在设定值附近。
3. 测量电流，通过直流电流表测量电路中的电流值，观察电流表的读数，确保电流稳定在设定值附近。
4. 观察稳压效果，在电路中加入一个电阻器，观察串联稳压电源对电路中电压的稳定作用，通过调节串联稳压电源的输出电压，观察电路中的电压变化情况。
实验结果，经过实验，我们成功掌握了串联稳压电源的基本原理和使用方法，了解了其在电路中的应用。
通过调节串联稳压电源的输出电压，我们观察到电路中的电压保持稳定，即使输入电压发生变化，输出电压也能保持稳定。
同时，通过测量电流值，我们也验证了串联稳压电源对电路中电流的稳定作用。
实验总结，通过本次实验，我们深入了解了串联稳压电源的工作原理，掌握了其在电路中的应用方法。
串联稳压电源在电子电路中具有重要的作用，能够保护电路不受电压波动的影响，确保电路正常工作。
掌握串联稳压电源的使用方法对于电子工程师来说是非常重要的，希望通过本次实验能够加深大家对串联稳压电源的理解，为日后的学习和工作打下坚实的基础。
实验存在的问题，在实验过程中，我们发现串联稳压电源对电路中的电压和电流能够起到稳定作用，但在实际应用中还需要考虑到电路的功率、效率等因素，需要进一步深入研究和实践。
直流稳压电源串联型晶体管稳压电源实训指导
直流稳压电源(Ⅰ)串联型晶体管稳压电源实训指导（特别提醒：实验电路图中可能存在有的元器件数值与实验电路板中的不相同，实验时应以实验电路板中的为准。
另外，由于元器件老化、湿度变化、温度变化等诸多因素的影响所致，实验电路板中所标的元器件数值也可能与元器件的实际数值不一致。
有的元器件虽然已经坏了，但仅凭肉眼看不出来。
因此，在每次实验前，应该先对元器件（尤其是电阻、电容、三极管）进行单个元件的测量（注意避免与其它元器件或人体串联或并联在一块测量）。
并记下元器件的实际数值。
否则，实验测得的数值与计算出的数值可能无法进行科学分析。
）一．实验目的1．研究单相桥式整流、电容滤波电路的特性。
2．掌握串联型晶体管稳压电源主要技术指标的测试方法。
二．实验原理电子设备一般都需要直流电源供电。
这些直流电除了少数直接利用干电池和直流发电机外，大多数是采用把交流电(市电)转变为直流电的直流稳压电源。
u u ut t t t t图14—1直流稳压电源由电源变压器、整流、滤波和稳压电路四部分组成，其原理框图如图14—1所示。
电网供给的交流电压u1(220V，50H Z)经电源变压器降压后，得到符合电路需要的交流电压u1，然后由整流电路变换成方向不变、大小随时间变化的脉动电压u3，再用滤波器滤去其交流分量，就可得到比较平直的直流电压u r。
但这样的直流输出电压，还会随交流电网电压的波动或负载的变化而变化。
在对直流供电要求较高的场合，还需要使用稳压电路，以保证输出直流电压更加稳定。
图14—2图14—2是由分立元件组成的串联型稳压电源的电路图。
其整流部分为单相桥式整流、电容滤波电路。
稳压部分为串联型稳压电路，它由调整元件(晶体管V1 )比较放大器V3、R1，取样电路R4、R5、RP，基准电压R2、VST和过流保护电路V3管及电阻等组成。
整个稳压电路是一个具有电压串联负反馈的闭环系统，其稳压过程为：当电网电压波动或负载变动引起输出直流电压发生变化时，取样电路取出输出电压的一部分送入比较放大器，并与基准电压进行比较，产生的误差信号经V 2放大后送至调整V 1的基极，使调整管改变其管压降，以补偿输出电压的变化，从而达到稳定输出电压的目的。
串联型稳压电源检测安装与调试实验
实验串联型稳压电源元器件检测一、实验目的1、学会电阻阻值的读取2、学会电容容量的读取3、掌握电阻阻值万用表测量4、掌握用万用表测量和判断二极管的好坏与极性5、掌握用万用表测量和判断三极管的好坏与极性二、实验内容1.阻容元件电阻器：在电子线路中使用最多的是电阻器，电阻的标志有多种，但目前使用最多的是色环标志法。
色环标志又分为四环电阻和五环电阻，各种色环代三环的有效数字的后面加0的个数。
例如有一个五环电阻的色环的为棕,黑，黑，金，棕，根据上表可知前三位棕为1.黑为0，黑为0有效数字为100，第四环金为为乘数0.1，第五环为允许误差+1%，则这个电阻的阻值为100*0.1=100，误差+1%。
又例如有一个五环电阻的色环为绿，蓝，黑，棕，棕，根据上表可知前三位绿为5，蓝为6，黑为0有效数字为560，第四环红为乘数100，第五环为允许误差+1%，则这个电阻的阻值为560*100=56000=56K，误差+1%。
四环电阻为普通电阻。
前二环表示有效数字，第三环为乘数，也就是在前二环的有效数字的后面加0的个数。
例如有一个四环电阻的色环为棕，黑，黑，金，根据上表可知前二位棕为1，黑为0有效数字为10，第三环金为乘数0.1，第四环为允许误差+5%，则这个电阻的阻值为10*0.1=1.又例如有一个五环电阻的色环为绿，蓝，橙，银，根据上表可知前二位绿为5，蓝为6有效数字为56，第三环橙为乘数1000，第四环为允许误差+10%,则这个电阻的阻值为56*1000=56000=56K，误差+10%。
了解和熟悉电阻的色环含义，对电子线路的维修是十分重要的。
电容器：在我们电子实训电路中使用的电容器大致分为电解电容和元片电容器两种：电解电容器的最大特点是容量大，但误差较大，特别是由于电解质干枯后容量会明显减小。
电解电容在使用时应特别注意极性和耐压。
元片电容器具有体积小，稳定性好，损耗小等优点，广泛使用与电子电路中。
电解电容的容量和耐压是直接标注在电解电容的外表的，原片电容的容量黑表笔插入COM插孔，红表笔插入V档（红表笔极性为“+”），将功能开关置于“二极管”档位，并用表笔对二极管的两个极进行反复测量，当万用表显示有读数时，其读数为二极管正向压降的近似值，红表笔所对应的一脚为二极管的正极，黑表笔所对应的一脚为二极管的负极。
实验七 串联型晶体管稳压电源的设计 预习资料 2
实验七串联型晶体管稳压电源的设计预习资料：一.实验内容概述本实验需要利用实验室提供的元器件在实验箱上搭建一个电源电路，并调试。
二.调试方法电路调试时通常做法是：先将整个电路图按功能划分为若干模块，本次电路应该会分为（变压器、电桥、电容滤波、稳压、负载）五个模块；然后将各模块内部电路连好，本次实验中前两个模块在实验箱上已经提供，内部连线也已接好，因此需要将后三个模块亲自连好，如图片“模块介绍.JPG”所示；最后按照信号流向逐级调试（即从最初信号开始，每次多加一个模块，直至最后整机电路调试成功），本次实验根据电源电路信号变化的特点依次调试整流电路、整流滤波电路、整流滤波稳压电路既可。
1.按照设计好的电路图在实验箱上实现电容滤波、稳压电路、负载三个模块内部底层连线，如图片“底层电路.JPG”所示2.将电位器RP1、RP2也接入电路，如图片“接入电位器.JPG”所示3.电路接成整流电路，整流电路需要三个模块（变压器、电桥、负载），如图片“整流电路.JPG”所示实验箱上电后，用示波器观察整流前（电桥左端）的电压波形，填入表格3-24记为U2的波形，并用万用表交流电压档测量此电压有效值记为U2；然后在用示波器观察整流后（负载两端）的电压波形，填入表格3-24记为U3的波形，并用万用表直流电压档测量此电压值记为U3L4.电路接成整流滤波电路，整流电路需要四个模块（变压器、电桥、电容、负载），【由于需要测量电流，此电路必须接入电流表，而且在测量数据时电流表必须算作负载的一部分】如图片“整流滤波电路.JPG”所示由于本电路中接入电解电容，电容正端要接电桥正端，如果接反，就会发生爆炸，因此务必仔细检查并请辅导同学把关后，再给实验箱上电；用示波器观察负载（包括电流表）两端电压波形，填入表格3-24记为U4的波形，并用万用表直流电压档测量此电压值记为U4L；调节RP2观察电流表数值变化范围，将电流最大值和最小值之间的数值变化区间5等分，得到6个电流值，记录这6个电流值时对应负载（包括电流表）两端电压值，记入表格3-255.电路接成整流滤波稳压电路，电路需要五个模块，【由于需要测量电流，此电路必须接入电流表，而且在测量数据时电流表必须算作负载的一部分】如图片“整流滤波稳压电路.JPG”所示实验箱上电后，用示波器观察负载（包括电流表）两端电压波形，填入表格3-24记为Uo的波形，调节RP1，并用万用表直流电压档测量此电压值的最大值和最小值，记为ULMAX和ULMIN；先调节RP1，使得UL为10V，然后再调节RP2观察电流表数值变化范围，将电流最大值和最小值之间的数值变化区间5等分，得到6个电流值，记录这6个电流值时对应负载（包括电流表）两端电压值，记入表格3-26先调节RP1，使得UL为10V，然后将实验箱断电，将变压器副边电压从15V换为9V，实验箱上电后勿动RP1和RP2，用万用表测量此时负载（包括电流表）两端电压，填入表格3-27记为UL’，再调节RP1，用万用表测出负载（包括电流表）两端电压最大值和最小值，记为UL’MAX和UL’MIN；三.实验相关原理来实验室之前进行电路设计时，请思考以下问题：（1）电源一般会有哪几部分电路组成？（2）每部分电路功能分别是什么？（3）本次实验降压电路采用什么器件降压？降压后可选择电压有哪几组？本次实验选择哪一组？（4）若降压后电压选高了会对电路有什么影响？（5）若降压后电压选低了又会对电路有什么影响？（6）常见小功率整流电路有哪几种？本次实验采用哪种整流电路？（7）整流电路的关键元件什么？请画出本次整流电路原理图。
晶体管串联稳压电源课程设计
电子工程系课程设计专业名称：电子工程系G10电子装配一班课程名称：模拟电子技术课题名称：负反馈放大电路的设计设计人员：张磊指导老师：宋涛课程设计报告评阅页课题名称：班级：姓名：200 年月日指导老师评语：考核成绩：指导老师签名：200 年月日一、设计目的1、 培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。
2、 学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。
3、 进行基本技术技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。
4、 研究单相桥式整流、电容滤波电路的特性。
5、 学习串联型晶体管稳压电源的设计方法以及主要技术指标的测试方法。
6、培养学生的创新能力。
二、设计要求1. 系统输出电压在8V-10V 可调;2. 在10V 时输出电流不小于100mA ；3. 输出电流在100mA 范围内输出电压的绝对误差不大于0.1V ；4. 主要单元电路和元器件参数计算、选择；5. 画出总体电路图；6. 安装自己设计的电路，按照自己设计的电路，在通用板上焊接。
焊接完毕后，应对照电路图仔细检查，看是否有错接、漏接、虚焊的现象。
7. 调试电路8. 电路性能指标测试三、总体设计直流稳压电源由变压器、整流、滤波、和稳压电路四部份组成，其原理框图如上图所示。
电网供给的电压经电源变压器降压后，得到符合电路需要的交流电压，然后由整流电路转换成方向不变，大小随时间变化的脉动电压，再用滤波器电源变压器 整流电路滤波电路稳压电路图 直流稳压电源框图滤其分量，得到比较平直的直流电压。
但这样的直流输出电压，还会随交流电网电压的波动或负载的变动而变化。
在对直流供电要求较高的场合，还需要使用稳压电路，以保证输出直流电压更加稳定。
串联稳压电源实训总结报告
实训总结报告串联稳压电源-充电器组装与调试班级：学好：姓名：指导老师：起止时间：目录一、目的…………………………………………………………二、任务和要求…………………………………………………三、步骤和要求…………………………………………………四、直流稳压电源的工作原理…………………………………五、实验设备、工具及元器件…………………………………六、测试要求……………………………………………………七、数据处理……………………………………………………八、焊接电路板及调试组装……………………………………九、注意事项……………………………………………………一十、感想与收获…………………………………………………一、目的1.熟悉电阻、电容、变压器、二极管、三极管、电位器、电感等常用电子元件的类别、型号、规格、性能及其使用范围；2. 熟悉超本实训中所用串联稳压电源的工作原理；3. 在散件的组装过程中进一步学习电子技术；4. 自学Protel软件以熟悉印制电路板设计的步骤和方法、熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板；5. 掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接；6. 能按照PCB图焊接元件，掌握串联稳压电源的调试方法，组装一台成品串联稳压电源。
二、任务和要求1. 任务本次实训的任务是完成串联型稳压电源的组装与调试。
通过这次实训可以让我们更进一步理解巩固所学的基本理论和基本技能，培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。
2. 要求（1）了解基本电子元器件的基本性能及参数。
（2）组装一个连续可调直流稳压电源及充电器，主要技术指标要求。
1).输出电压：交流220V，直流3V，6V2).最大输出电流：500mA3).电池充电器：左通道（E1,E2）充电电流50～60MA(普通充电)；右通道（E3,E4）充电电流110～130mA（快速充电）4).稳压电源和充电器可同时使用，但两者电流之和不能超过500mA（3）在实验室进行组装、调试，并测试其主要性能参数。
串联型稳压电源设计实验报告
串联型稳压电源设计实验报告一、实验目的本次实验的主要目的是设计并搭建一个串联型稳压电源，深入理解其工作原理，掌握相关电路参数的计算和调试方法，同时提高实际动手操作能力和电路分析能力。
二、实验原理串联型稳压电源由调整管、取样电路、基准电压源和比较放大电路四个部分组成。
调整管串联在输入电压和输出负载之间，根据输入电压和负载的变化，通过控制自身的导通程度来稳定输出电压。
取样电路从输出电压中取出一部分电压作为反馈信号，与基准电压进行比较。
基准电压源提供一个稳定的参考电压，用于与取样电压进行比较。
比较放大电路将取样电压与基准电压的差值进行放大，然后控制调整管的导通程度，从而实现对输出电压的稳定调节。
其工作原理是：当输入电压或负载变化导致输出电压发生变化时，取样电路将变化的电压反馈给比较放大电路，比较放大电路输出控制信号改变调整管的导通程度，使得输出电压向相反方向变化，从而保持输出电压的稳定。
三、实验设备及材料1、示波器2、万用表3、面包板4、电阻、电容、二极管、三极管等电子元件5、直流电源四、实验电路设计1、确定电路参数输出电压：设定为＋5V。
最大输出电流：1A。
2、计算相关元件参数调整管：选择合适的三极管，其集电极发射极最大允许电流应大于 1A，集电极发射极反向击穿电压应大于输入直流电压。
取样电阻：根据输出电压和取样比例计算。
基准电压源：采用常见的稳压二极管，如 25V 的稳压二极管。
3、设计电路图｀｀｀＋Vin ｜＞｜C1 ｜＞｜D1 ｜＞｜T1 ｜＞｜C2 ｜＞｜RL ｜ GND｜｜｜｜R1 ｜＞｜R2 ｜｜｜｜｜Dz ｜ GND｀｀｀五、实验步骤1、按照设计好的电路图，在面包板上搭建电路。
2、仔细检查电路连接，确保无短路和断路现象。
3、接通输入直流电源，用万用表测量输出电压，若输出电压不在设定值范围内，调整取样电阻的阻值。
4、逐渐增加负载电阻，观察输出电压的变化，确保在负载变化时输出电压仍能保持稳定。
晶体管直流稳压电源的安装与调试
实验报告实验9系别通信工程班号组别实验者实验日期2013年5月22日实验报告完成日期2013年5月25日指导教师意见实验九晶体管直流稳压电源的安装与调试一、实验目的1、了解晶体管串联型稳压电源的工作原理。
2、掌握晶体管稳压电源的焊接、调整和测试方法。
二、实验原理。
晶体管串联型稳压电源的组成框图如图一所示。
220V交流市电经变压、整流、滤波后得到的脉动直流电压Vi，它随市电的变化或直流负载的变化而变化，所以，Vi是不稳定的直流电压。
为此，必须增加稳压电路。
稳压电路由取样电路、比较电路、基准电压和调整元件等部分组成。
1、稳压电路的工作原理。
当输出电压Vo发生变化时，取样电路取出部分电压nVo，加到比较放大器上与基准电压进行比较放大，通过调整元件，调节调整元件上的压降Vce1，使Vo做相反的变化，从而达到使输出电压Vo基本稳定。
本实验电路图如图二所示，图中，市电经变压器T、二极管D1--D4和电容C1组成的桥式整流和电容滤波电路；在A、B两端得到不稳定的直流电压Vi；由BG1、BG2组成的复合调压电路，为BG3的发射极提供一个基准电压Vz，R2为BG3集电极负载电阻；R1、C2为滤波电路，它进一步减小Vi的纹波，使经过R2作用到调整管基极的纹波减小，则输出的纹波电压也减小；R3、R4和BG4组成限流型保护电路，当输出电流Io超过额定值时，则检测电阻R3上压降增大，使BG4导通，导致集电极电压下降，从而使Vo下降，Io不载增大，起到限流保护作用，C3为纹波短路电容，提高纹波电压的取样比；C4为输出端滤波电容，可进一步减少输出纹波，并可向负载提供较大的脉冲电流。
2、稳压电源的主要技术指标：(1)输出电压Vo：V o≈Vz/n式中，Vz为基准电压，n为取样电路分压比，一旦稳压管的Vz选定后，只要改变n就可调节输出电压Vo;(2)输出最大电流Iomax:稳压器最大允许输出电流的大小，主要取决于调整管的最大允许电流I CM和功耗P CM 要保证稳压器正常工作，必须满足：Iomax≤ICM和Iomax (Vi-V o)≤P CM(3)输出电阻Ro：输出电阻表示负载变化时，输出电压维持稳定输出电压的能力。
带有放大环节的串联型晶体管稳压电源 1课时
求: VO 调节范围。
解: VOmin
16.5 V
680 (
VOmax21.3 V 已知: VZ
3 V, VBE2
0.7 V, Rp
练习
R2
300 (
求: （1）RP 调在中间位置时, 求 VO
（2）调节电位器, 求 VO 最大变化范围
300 (, R1
小结
解: （1）
所以 VO2（VZ+VBE2）2（3+0.7）V7.4 V
B．引入
简单串联型稳压电源, 是直接利用输出电压微小变化 ∆VO 去控制调整 管 VBE, 从而改变 VCE 来稳定 VO, 由于所取的 ∆VO 值不大, 故稳压效果不 好。
C. 新授课
8.2.2 带放大环节的串联型稳压电源
一、电路组成: 1. 调整管 V1: 与负载串联通过 VCE1→ VO。 2. 比较放大管 V2: 直接控制 V1 的基极电位。 3．基准电路 V3, R3：供给 V2 的发射极稳定电压。
4．取样电路: R1, RP, R2－分压器。
作用: 取出一部分 VO 的变化量→ V2 的基极与其原电压比较→VBE2 变化 V1 基极→调整管 V1 工作。
5. R4——V2 比较放大管的集电极电阻及 V1 的基极偏置电阻。
二、关系式
VBE2VV
VB2VBE2+VZ
R1
RP RP
R2 R2
或VO
R1 R2 RP
R2
1 2
RP
VB2
2 VB2
7.4 V
（
2
）
VO min
R1 R2 RP R2 RP
VB2
300 300 300 300 300
串联型晶体管稳压电源实验报告 -回复
实验名称：串联型晶体管稳压电源实验
实验目的：通过构建串联型晶体管稳压电路，研究其稳压性能。
实验原理：
串联型晶体管稳压电路是一种常用的稳压电路，由晶体管和稳压二极管组成。
晶体管的基极接入参考电压源，而稳压二极管则连接负载电阻。
当输入电源电压发生变化时，通过调节晶体管的电流增益，使稳压二极管的电压保持不变从而实现稳压。
实验步骤：
1.装配电路：按照实验原理连接电路，确保电路连接正确无误。
2.调整电路：调整电路中晶体管的电流增益以及稳压二极管的额定电压，使得电路稳定工作在所需稳定电压下。
3.测试电路：将输入电源的电压逐渐变化，观察输出电压的变化情况，记录数据。
4.分析结果：根据记录的数据，分析电路的稳压性能，包括输出电压的变化范围、稳定性等指标。
实验结果：
在实际搭建并调整电路后，记录下了不同输入电压对应的输出电压。
根据数据分析结果，我们得到了电路的稳压性能，比如输出电压的波动范围、稳定性等。
实验总结：
通过本次实验，我们深入了解了串联型晶体管稳压电路的原理和性能。
同时，我们也了解到了实际搭建和调整电路的过程中可能遇到的问题和解决方法。
这对我们今后的电路设计和实验有很大帮助。
晶体管串联型稳压电路
晶体管串联型稳压电路
晶体管串联型稳压电路是一种常见的线性稳压电源电路，它利用晶体管（通常是双极型晶体管BJT）作为调整元件，通过串联连接在电路中，以稳定输出电压。
这种电路通常包括以下七个部分。
1.输入整流滤波电路：输入交流电源首先通过整流电路（如全波整流或半波整流）进行整流，然后通过滤波电容滤波，得到平滑的直流电压。
2.基准电压源：提供一个稳定的参考电压，用于比较和调整输出电压。
3.比较放大电路：将基准电压与输出电压进行比较，并通过放大电路放大误差信号，以控制调整管的工作状态。
4.调整管：通常是双极型晶体管，它根据比较放大电路的信号来调整其导通程度，从而控制负载上的电压。
5.负载：电路的输出端，可以是直流负载，如电阻、灯泡等。
6.反馈网络：将输出电压的一部分反馈到比较放大电路，以形成一个闭环控制系统，确保输出电压的稳定性。
7.保护电路：在发生过载、短路或其他异常情况时，保护电路可以切断电源，防止电路损坏。
晶体管串联型稳压电路的工作原理是，当输出电压因负
载变化或输入电压波动而偏离设定值时，比较放大电路会检测到这一变化，并通过调整管来调节输出电压，使其恢复到设定值。
这样，通过不断的比较和调整，电路能够保持输出电压的稳定。
这种电路的优点是输出电压稳定，负载调整率低，但缺点是效率不高，因为调整管在调节电压时会消耗能量。
此外，当负载电流较大时，调整管可能会因为温升过高而影响电路的稳定性。
因此，在实际应用中，需要根据具体需求选择合适的电路设计和元件。
串联型晶体管稳压电源
解：
电压调整率：
电流调整率：
8.4 集成稳压器
集成稳压器：是指用集成电路的形式制造 的稳压电路称
优点：性能稳定可靠，使用方便、价格低廉。
集成稳压器分类：多端式和三端式；输出 电压有固定式和可调式；正压、负压输出稳 压器等。
8.4.1 三端固定式集成稳压器
1、封装形式：
（1）金属壳封装 （2）塑料壳封装
三端稳压器使用方便、性能可靠， 目前已基本取代了分立元件稳压器。
它们都有三个管脚，分别是输入端、输出端和公共端， 因此称为三端式稳压器。
2、CW7800系列稳压器：
输出正电压
（1）CW7800系列：是三端固定正压输出的集成稳压器。 输出电压有5 V、6 V、9 V、12 V、15 V、18 V、24 V等 档次 。 例如：CW7805表示输出电压为正5 V。此系列 最大输出电流为1.5 A。 （2） 同类产品：CW78M00系列(0.5 A)；CW78L00 系列(0.1 A)；CW78T00系列(3 A)和CW78H00系列(5 A)。
5、稳压过程：
Vo
VB4
Ic4
C1放 电速度 Vo
V3截止 时间 V1、V2饱 和时间
从而稳定VO
优点：是电源效率高，稳压效果好。 缺点：是纹波较大，电路复杂，对元器件要求较高。 被广泛应用在彩色电视机、计算机等设备中。
(2)输出电压可调：
例：如图所示，一个由CW7812集成稳压器组成的输出电 压可调稳压电源，已知R1=Rp=R3=2k,求输出电压的调节 范围。
（3）电压极性变换电路
CW7800系列稳压器，按图所示方法连接可输出负电 压；CW7900系列稳压.2 三端可调式集成稳压器
8.1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S Uo /Uo U1 /U1
RL 常数
4.纹波电压
输出纹波电压是指在额定负载条件下，输出 电压中所含交流分量的有效值（或峰值）。
三、实验内容
1．整流滤波电路测试：表1
电路形式
UL(v)
RL=560 不接电容
纹波电压
RL=560 C=470uF
实验五 串联型晶体管稳压电源
一、实验目的 1、研究单相桥式整流、电容滤波电路 的特性。 2、掌握二、实验原理
电子设备一般都需要直流电源供电。这些直流 电大多数是采用把交流电（市电）转变为直流电的 直流稳压电源。
图1 直流稳压电源框图
图2 串联型稳压电源实验电路
6)验证过流保护功能
a. 承接上步，逐渐减小RL，使Io增加到250ma，此 步电流若达不到250ma，可先将9RP调至最大，然后 只用9RP作负载，观察Uo是否下降，并测出保护起作 用时T2管各极的电位值。
b.用导线瞬时短接一下输出端，观察现象，然后去 掉导线， 检查电路是否能自动恢复正常工作。
四、实验总结
RL=270 C=470uF
UL波形
注意：1.U2=7.5v。 2.负载在单管放大器中找。3.观察UL波形要先将耦合开 关打到GND，确定并记住基准线，再用DC方式观察波形。4.数字表有点问题： 较小数值要用较高量程测量才准确。
2．串联型稳压电源性能测试
1) 测量输出电压Uo可调范围 将+5v～27v调到9v，接到稳压电源的输入U1 ，再
表2
T1
T2
T2（过流）
Ub（v）
Uc （v）
Ue （v）
4) 测量输出电阻Ro 取 U1 =9v， Uo=6v，改变负载阻值，使I0分别为空
载、50ma和100ma，测量相应的Uo值，记入表 2.15.4。
5) 测量输出纹波电压
将稳压电源接回整流输出，取Uo=6v ，Io=100ma， 测量输出纹波电压，记录之。
1．对表1 所测结果进行全面分析，总结桥式 整流、 电容滤波电路的特点。
2．比较表2中T2在正常稳压和过流保护时的 工作状态。
3．根据表3和表4所测数据，计算稳压电路的 稳压系数和输出电阻，并进行分析。
4 ．分析讨论实验中出现的故障及其排除方 法。
1．输出电压和输出电压调节范围
Uo
R1 RW R2 R2 RW
(U Z
U BE2 )
2.输出电阻Ro
输出电阻Ro定义为：当稳压电路输入电压保持不变， 由于负载变化而引起的输出电压变化量与输出电流变化 量之比，即
Ro
U o I o
U1 常数
3.稳压系数 S（电压调整率） 稳压系数S定义为：当负载保持不变，电
调7RP测量输出电压可调范围Uomin~Uomax 2) 测量各级静态工作点
空载，调节输出电压Uo=6v,测量各级静态工作点， 记入表2 (只测量T1、T2) 3) 测量稳压系数
空载，按表3改变整流电路输入电压U1 （模拟电网 电压波动10%，即U1取9v-1v，9v+1v），分别测出相
应的稳压器U1及Uo ，记入表3。
