第二章桥梁工程识图1
合集下载
桥梁工程图识读ppt课件
29
识读桥梁工程图
30
图11-18 梁内钢筋净距(单位:mm)
识读桥梁工程图
普通钢筋及预应力直线形钢筋最小保护层厚度(钢筋外缘或管道外缘至混凝 土表面的距离),后张法构件预应力直线形钢筋最小保护层厚度不应小于其 管道直径的1/2,见表11-2。
表11-2 普通钢筋及预应力直线形钢筋最小保护层厚度(mm)
道路工程制图与识图
识读桥梁工程图
一、识读桥梁工程图 二、识读钢筋混凝土结构物的配筋图 三、斜拉桥
1
识读桥梁工程图
一、识读桥梁工程图 ➢ 思考一:分小组阅读图11-1所示桥梁工程图,试回答以下问题: • (1)桥梁工程各组成部分有哪些? • (2)桥梁的型式是什么?跨径、孔数、总体尺寸、桥面标高、桥
10
识读桥梁工程图
11
图11-7 所示为某桥的总体布置图
识读桥梁工程图
12
识读桥梁工程图
(三)桥梁的总体布置图 桥梁总体布置图是指导桥梁施工的主要 图样,它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、 桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等, 作为施工时确定墩台位置、安装构件和控制标高的依据。它一般由 立面图(或纵断面图)、平面图和剖面图组成。
(4)分布钢筋。一般用于钢筋混凝土板或高梁结 构中,用以固定受力钢筋的位置,使荷载分布 给受力钢筋,并防止混凝土收缩和温度变化出 现的裂缝。
25
识读桥梁工程图
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋,如箍筋、 预埋锚固筋、吊环等。如图11-16、图11-17所示。
26
图11-16 钢筋混凝土梁配筋示意图
20
图11-12 混凝土墩身钢筋网
识读桥梁工程图
识读桥梁工程图
30
图11-18 梁内钢筋净距(单位:mm)
识读桥梁工程图
普通钢筋及预应力直线形钢筋最小保护层厚度(钢筋外缘或管道外缘至混凝 土表面的距离),后张法构件预应力直线形钢筋最小保护层厚度不应小于其 管道直径的1/2,见表11-2。
表11-2 普通钢筋及预应力直线形钢筋最小保护层厚度(mm)
道路工程制图与识图
识读桥梁工程图
一、识读桥梁工程图 二、识读钢筋混凝土结构物的配筋图 三、斜拉桥
1
识读桥梁工程图
一、识读桥梁工程图 ➢ 思考一:分小组阅读图11-1所示桥梁工程图,试回答以下问题: • (1)桥梁工程各组成部分有哪些? • (2)桥梁的型式是什么?跨径、孔数、总体尺寸、桥面标高、桥
10
识读桥梁工程图
11
图11-7 所示为某桥的总体布置图
识读桥梁工程图
12
识读桥梁工程图
(三)桥梁的总体布置图 桥梁总体布置图是指导桥梁施工的主要 图样,它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、 桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等, 作为施工时确定墩台位置、安装构件和控制标高的依据。它一般由 立面图(或纵断面图)、平面图和剖面图组成。
(4)分布钢筋。一般用于钢筋混凝土板或高梁结 构中,用以固定受力钢筋的位置,使荷载分布 给受力钢筋,并防止混凝土收缩和温度变化出 现的裂缝。
25
识读桥梁工程图
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋,如箍筋、 预埋锚固筋、吊环等。如图11-16、图11-17所示。
26
图11-16 钢筋混凝土梁配筋示意图
20
图11-12 混凝土墩身钢筋网
识读桥梁工程图

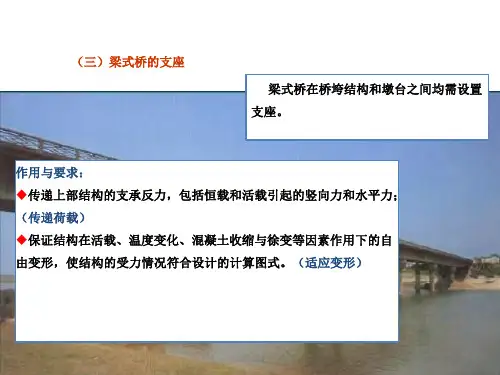

第二章桥梁工程识图(2)
43
6、栏杆和灯柱
栏杆: 栏杆是保护行人安全的设施,要求坚固耐用;同时有艺术性; 栏杆的设计首先要考虑结构的安全可靠,选材合理; 栏杆柱或栏杆底座要直接与浇注在混凝土中的预埋件焊接以增强抗冲击能力; 同时也要考虑经济适用,工序简单互换方便; 公路桥梁的栏杆要求简洁明快,其所用材料尺寸与比例与主体工程配合,常采用 上扶手、下扶手和栏杆柱组成给行驶的车辆有一个广阔的视野。 城市桥梁的栏杆要注重艺术性与周围环境相协调。
5
2)弧形支座 弧形支座是将平板支座的上、下摆的平面接触改为弧面接触, 其它完全一样。 这样,反力便能集中传递,梁端也能自由转动,但伸缩时仍要 克服较大的摩阻力,所以仍只适用于较小跨度的梁桥。
6
弧 形 钢 板 支 座 构 造
7
摇轴支座
8
辊轴支座
9
球形支座
1 上支座板;2 下支座板;3 球冠钢衬板;4 球面聚 四氟乙烯板;5 平面聚四氟乙烯板;6 不锈钢板
10
3、钢筋混凝土支座 跨径等于或大于20m的梁式桥,由于荷载大,用钢筋混 凝土摆柱式支座来代替弧形钢板活动支座。
摆柱式支座由两块平面钢板和一个摆柱组成,摆柱 是一个有下有弧形钢板的钢筋混凝土短柱,两侧面设 有齿板,两块平面钢板的相应位置设有齿槽,安装时 应使齿板与齿槽相吻合,钢筋混凝土柱身用C40~C50混 凝土制成。
11
4、橡胶支座 构造简单、加工方便、省钢材、造价低、结构高度低、
安装方便、减振性能好等优点
12
1)板式橡胶支座 变形机理:
➢ 不均匀弹性压缩实现转动; ➢ 剪切变形实现水平位移; ➢ 无固定和活动支座之分. 适用范围:支座反力为3000~10000KN的桥梁。 常用板式橡胶支座都用几层薄钢板或钢丝网作为加劲层。
6、栏杆和灯柱
栏杆: 栏杆是保护行人安全的设施,要求坚固耐用;同时有艺术性; 栏杆的设计首先要考虑结构的安全可靠,选材合理; 栏杆柱或栏杆底座要直接与浇注在混凝土中的预埋件焊接以增强抗冲击能力; 同时也要考虑经济适用,工序简单互换方便; 公路桥梁的栏杆要求简洁明快,其所用材料尺寸与比例与主体工程配合,常采用 上扶手、下扶手和栏杆柱组成给行驶的车辆有一个广阔的视野。 城市桥梁的栏杆要注重艺术性与周围环境相协调。
5
2)弧形支座 弧形支座是将平板支座的上、下摆的平面接触改为弧面接触, 其它完全一样。 这样,反力便能集中传递,梁端也能自由转动,但伸缩时仍要 克服较大的摩阻力,所以仍只适用于较小跨度的梁桥。
6
弧 形 钢 板 支 座 构 造
7
摇轴支座
8
辊轴支座
9
球形支座
1 上支座板;2 下支座板;3 球冠钢衬板;4 球面聚 四氟乙烯板;5 平面聚四氟乙烯板;6 不锈钢板
10
3、钢筋混凝土支座 跨径等于或大于20m的梁式桥,由于荷载大,用钢筋混 凝土摆柱式支座来代替弧形钢板活动支座。
摆柱式支座由两块平面钢板和一个摆柱组成,摆柱 是一个有下有弧形钢板的钢筋混凝土短柱,两侧面设 有齿板,两块平面钢板的相应位置设有齿槽,安装时 应使齿板与齿槽相吻合,钢筋混凝土柱身用C40~C50混 凝土制成。
11
4、橡胶支座 构造简单、加工方便、省钢材、造价低、结构高度低、
安装方便、减振性能好等优点
12
1)板式橡胶支座 变形机理:
➢ 不均匀弹性压缩实现转动; ➢ 剪切变形实现水平位移; ➢ 无固定和活动支座之分. 适用范围:支座反力为3000~10000KN的桥梁。 常用板式橡胶支座都用几层薄钢板或钢丝网作为加劲层。
最新2桥梁工程识图课件ppt
先张法——长线预制 后张法——扁锚
• 配筋特点
主要配置纵向抗弯钢筋 抗剪不控制,一般只设箍筋 钢筋砼梁设可设弯起钢筋 预应力筋在底板直线布置 梁端顶板设抗拉钢筋
二、简支梁桥
一、构造类型 • 截面形式
– T形、I形、槽形、箱形
• 块件划分
– 纵向竖缝 – 纵向水平缝 – 横向竖缝 – 纵横向同时分缝
桥梁构造与识图
1 简支板桥与简支梁桥的构造
板桥
• 建筑高度小;简单、制作、施工方便可工 厂生产;装配式构件重量小;但跨径受到 限制,一般钢筋混凝土不超过15米,预应 力混凝土连续板桥不超过35米;
• 按静力计算模式:简支板桥,悬臂板桥, 连续板桥;
一、简支板桥
• 采用整体式或装配式,前者跨径4~~8 米,装配式预应力混凝土板桥跨径可达 16米
其它:
2.6 桥梁工程识图
(1).识图方法:
由桥梁总体布置图到构件结构图,由主要构件结构图到次要构件结 构图,由大轮廓图到小构件图。
读总体布置图时,以立面图为主,结合平面图和横断面图。
读构件结构图时,先一般构造图,再钢筋结构图。
(2).步骤:
1).先看标题栏和附注:
了解项目名称、相关单位、桥梁名称、类型、主要技术指标、施 工说明、比例、尺寸单位等。 各图纸分类:
2.5 构件结构图
明确各部分构件的结构形式,包括形状、大小和材料组成情况等。
(1).表示方法
1).桥台工程图:
①.桥台一般构造图:立面、平面、侧面 立面:采用剖切法,表示桥台形状、长度与高度方向的位置、尺 寸和高程。 平面:采用掀开法,表达桥台各部分相对位置、形状、长度与宽 度方向尺寸。 侧面:由台前图和台后图各取一半合并而成,表达桥台各部分相 对位置、形状、长度与宽度方向尺寸。
• 配筋特点
主要配置纵向抗弯钢筋 抗剪不控制,一般只设箍筋 钢筋砼梁设可设弯起钢筋 预应力筋在底板直线布置 梁端顶板设抗拉钢筋
二、简支梁桥
一、构造类型 • 截面形式
– T形、I形、槽形、箱形
• 块件划分
– 纵向竖缝 – 纵向水平缝 – 横向竖缝 – 纵横向同时分缝
桥梁构造与识图
1 简支板桥与简支梁桥的构造
板桥
• 建筑高度小;简单、制作、施工方便可工 厂生产;装配式构件重量小;但跨径受到 限制,一般钢筋混凝土不超过15米,预应 力混凝土连续板桥不超过35米;
• 按静力计算模式:简支板桥,悬臂板桥, 连续板桥;
一、简支板桥
• 采用整体式或装配式,前者跨径4~~8 米,装配式预应力混凝土板桥跨径可达 16米
其它:
2.6 桥梁工程识图
(1).识图方法:
由桥梁总体布置图到构件结构图,由主要构件结构图到次要构件结 构图,由大轮廓图到小构件图。
读总体布置图时,以立面图为主,结合平面图和横断面图。
读构件结构图时,先一般构造图,再钢筋结构图。
(2).步骤:
1).先看标题栏和附注:
了解项目名称、相关单位、桥梁名称、类型、主要技术指标、施 工说明、比例、尺寸单位等。 各图纸分类:
2.5 构件结构图
明确各部分构件的结构形式,包括形状、大小和材料组成情况等。
(1).表示方法
1).桥台工程图:
①.桥台一般构造图:立面、平面、侧面 立面:采用剖切法,表示桥台形状、长度与高度方向的位置、尺 寸和高程。 平面:采用掀开法,表达桥台各部分相对位置、形状、长度与宽 度方向尺寸。 侧面:由台前图和台后图各取一半合并而成,表达桥台各部分相 对位置、形状、长度与宽度方向尺寸。
桥梁工程图识读(ppt 58张)
(4)分布钢筋。一般用于钢筋混凝土板或高梁结
构中,用以固定受力钢筋的位置,使荷载分布 给受力钢筋,并防止混凝土收缩和温度变化出
现的裂缝。
识读桥梁工程图
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋,如箍筋、 预埋锚固筋、吊环等。如图11-16、图11-17所示。
图11-16 钢筋混凝土梁配筋示意图
识读桥梁工程图
(一)钢筋混凝土结构的基本知识
混凝土是由水泥、砂、石子和水按一定的比例拌和硬化而成的一种人
造石料。把它灌入定形模板中,经振捣密实和养护凝固后就形成坚硬 如石的混凝土构件。混凝土的抗压强度较高,抗拉强度较低,容易因
受拉而断裂,如图11-15所示。
识读桥梁工程图
图11-15 钢筋混凝土简支梁受力示意图
识读桥梁工程图
图11-10 桥墩结构图及桥墩与桥台立体示意图
识读桥梁工程图
识读桥梁工程图
二、识读钢筋混凝土结构物的配筋图
思考二:如何识读图11-12~图11-14?
图11-12 混凝土墩身钢筋网
识读桥梁工程图
图11-13 装配式预应力空心板桥的构造(单位:cm)
识读桥梁工程图
图11-14 装配式斜板钢筋构造示例(单位:cm)
识读桥梁工程图
桥梁下部结构的桥墩与桥台如图11-4所示。
图11-4 桥梁下部结构的桥墩与桥台 (a)桥墩;(b)桥台
识读桥梁工程图
桥梁的截面形式如图11-5所示。
图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面
识读桥梁工程图
(一)桥位平面图 桥位平面图是通过地形测量绘出桥位处的道路、
识读桥梁工程图
(四)构件结构图
在总体布置图中,桥梁构件的尺寸无法详细完整地表达,因此需要根据
第二章桥梁工程识图(1)
• 河床断面线(地面线)用粗折线表示;钻孔深度范围 内的土层分层用细折线表示。图的左侧附有标尺, 各土层(砂夹卵石层和粘土层)的深度变化可由标尺 确定。
• 图中标出了设计水位、常水位、低水位的标高数值 分别为579.50m、577.50m和575.40m标高。
• 断面图的下方附有钻孔表,从表中可了解到两钻孔 的里程桩号分别为K2十683.50m和K2十696.50,
在桥梁总体布置图中,由于采用比例较小,桥梁的各部分构件不能详细表 达出来,为了详细地表达构件的形状、大小、钢筋的布置以及构件之间的连接 关系,需采用较大比例画出大样图,这种图称为结构构件图。
桥梁构件图包括构件构造图(模板图)和(钢筋)结构图两种。
43
桥梁构件结构图的内容与特点
1)构件构造图只画构件形状、不画内部钢筋。 2)钢筋结构图主要表示钢筋布置情况,通常又称为构件钢筋构造图。钢筋 结构图一般应包括表示钢筋布置情况的投影图(立面图、平面图、断面图)、钢 筋详图(即钢筋成型图)、钢筋数量表等内容。 3)为突出构件中钢筋配置情况,把混凝土假设为透明体,结构外形轮廓画 成粗实线,尺寸线等用细实线表示。
• 对照横剖面图可知:桥面宽度9m;墩台桩均为两根,其中 心距为6.6m,盖梁宽为10.21m,桥墩桩径为1.2m,柱的 直径为1m,桩顶设置lm高的系梁;桥台的桩、柱直径均为 1m,未设置系梁。图中还示出了伸缩缝以及连接道路和桥 梁的1/4椭圆锥形护坡等。
ቤተ መጻሕፍቲ ባይዱ
横剖面图
• 横剖面图是由两个别面图I—I和Ⅱ-Ⅱ(剖切位置见立面 图)各绘一半合成的。I—I剖面图的剖切位置在两桥墩 之间(观察方向从左向右),以便清楚地表示桥墩的构造; 右半部分的剖切位置靠近桥台(观察方向从右向左),以 便清楚地表示桥台的构造。
桥梁工程识图讲解
价
②.钢筋结构图:
造
建筑 钢筋种类和样式:普通钢筋、预应力钢筋
校 钢筋数量表:
网
房
间
一
5).桥面系结构图:
人行道: 栏杆: 支座:
伸缩缝: 桥面铺装层: 其它:
摇篮 建筑造价人
校 一间房网
6(1桥)由构.梁桥图识梁,图工总由方体大程布轮法识置廓:图图图到到构小件构结件构图图。,由主要构件ww结w构.y图jf到8次.c要o构m 件结
度方向尺寸。
篮
②.钢筋结构图:
摇
钢筋种类和样式:
价人
钢筋数量表:
造
筑
建
校 一间房网
4).主梁工程图: ①.主梁一般构造图:剖面、平面 立面:表示主梁形状、长度与高度方向的位置、尺寸。
平面:表达主梁各部分相对位置、形状、长度与宽度方向尺寸。
篮 剖面:采用剖切法,表达主梁各部分相对位置、形状、长度与宽 人摇 度方向尺寸。
造价
筑 桥位处的道路、河流、水准点、地质钻孔及附近的地形地物情况等。
建
3).其它要素的表示校
网 绘图比例:1:500; 1:1000; 1:2000等。
房 图纸序号和总张数:在每张图纸的右上角或标题栏内。
标题栏一:间
3 桥位地质断面图
表示桥梁所处河床断面的水文、地质情况。
(1).表示方法
1).地质情况的表示:
一 标题栏:
4 (11桥表系)).示、立.梁表桥高面梁程示总图的、方的体结主法表构要布示形材置式料:、用图跨量径及、总跨 技数术、说尺明和寸、 施各 工w主要ww要点.构等yj件。f的8.相c互om位置关 采用全剖面图或半剖面图绘制。 篮 上部结构:表示桥梁上部的结构形式、跨径设置、桥面高程、里程 摇 桩号等。 人 下部结构:表示桥梁下部的墩台及基础的结构形式、高程、深度及 造价 简要的河床断面水文地质情况。 2).平面图的表示: 建筑 校 采用分层掀开法绘制。 网 从左至右按上下顺序分别表示桥面及防护、伸缩缝、支座、盖梁、立 间房 柱、承台、基础等的平面布置情况和基本尺寸。 一
桥梁工程制图与识图
桥梁工程制图与识 图
目录
• 桥梁工程制图基础 • 桥梁工程图的识读 • 桥梁工程图的绘制 • 桥梁工程图的规范与标准 • 实例分析
01
CATALOGUE
桥梁工程制图基础
制图基本知识
制图标准与规范
学习和掌握国家制图标准,确保图纸的规范性和统一 性。
绘图工具与材料
熟悉各种绘图工具如笔、尺、圆规等,以及绘图材料 如纸张、绘图板等。
总结词
理解桥梁的总体结构、跨度、桥面宽度和高度等基本信息。
详细描述
桥梁总体布置图展示了桥梁的整体结构,包括桥墩、桥跨、 桥面宽度和高度等基本信息。通过识读该图,可以了解桥梁 的基本尺寸和设计意图,为后续的施工和设计提供基础。
桥型构造图识读
总结词
掌握不同类型桥梁的特点和构造。
详细描述
桥型构造图主要展示了桥梁的类型、主梁结构、桥面铺装等细节信息。通过识 读该图,可以了解不同类型桥梁的特点和构造,为施工过程中的选型和设计提 供依据。
明确各方的审查责任和义务,确保审查工作 的有效实施。
图档管理规定
归档范围
规定需要归档的图纸范围和 要求,确保图纸的完整性和 系统性。
保管要求
明确图纸的保管条件和方法 ,确保图纸的长期保存和安 全性。
借阅与复制
规定图纸的借阅和复制程序 ,确保图纸的安全性和保密 性。
05
CATALOGUE
实例分析
某大桥的工程图分析
符号与标注
规定各类符号、代号、标注方法等,方便图 纸信息的准确传递。
图例与标注
明确各种材料、设备的表示方法和标注要求 ,确保图纸的可读性。
图样审查制度
审查内容
明确审查的重点内容,如设计是否符合规范 、是否满足安全要求等。
目录
• 桥梁工程制图基础 • 桥梁工程图的识读 • 桥梁工程图的绘制 • 桥梁工程图的规范与标准 • 实例分析
01
CATALOGUE
桥梁工程制图基础
制图基本知识
制图标准与规范
学习和掌握国家制图标准,确保图纸的规范性和统一 性。
绘图工具与材料
熟悉各种绘图工具如笔、尺、圆规等,以及绘图材料 如纸张、绘图板等。
总结词
理解桥梁的总体结构、跨度、桥面宽度和高度等基本信息。
详细描述
桥梁总体布置图展示了桥梁的整体结构,包括桥墩、桥跨、 桥面宽度和高度等基本信息。通过识读该图,可以了解桥梁 的基本尺寸和设计意图,为后续的施工和设计提供基础。
桥型构造图识读
总结词
掌握不同类型桥梁的特点和构造。
详细描述
桥型构造图主要展示了桥梁的类型、主梁结构、桥面铺装等细节信息。通过识 读该图,可以了解不同类型桥梁的特点和构造,为施工过程中的选型和设计提 供依据。
明确各方的审查责任和义务,确保审查工作 的有效实施。
图档管理规定
归档范围
规定需要归档的图纸范围和 要求,确保图纸的完整性和 系统性。
保管要求
明确图纸的保管条件和方法 ,确保图纸的长期保存和安 全性。
借阅与复制
规定图纸的借阅和复制程序 ,确保图纸的安全性和保密 性。
05
CATALOGUE
实例分析
某大桥的工程图分析
符号与标注
规定各类符号、代号、标注方法等,方便图 纸信息的准确传递。
图例与标注
明确各种材料、设备的表示方法和标注要求 ,确保图纸的可读性。
图样审查制度
审查内容
明确审查的重点内容,如设计是否符合规范 、是否满足安全要求等。
桥梁结构与识图1桥梁的基本知识
20≤ Lk <40
小桥
8≤L≤30
5≤ Lk <20
涵洞
------
Lk <5
注:圆管涵及箱涵不论管径或孔径大小、孔数多少,均称为涵洞。
2-2 按跨径划分
上述分类只能理解为一种行业管理的分类,它不能反 映桥梁工程设计、施工的复杂程度。
国际上一般认为: 单跨跨径小于150m属于中小桥梁、大于150m称为大
河北赵县赵州桥,公元595-605年建造,空腹式圆弧形石拱桥, 净跨37.02米,宽9米,矢高7.23米;欧洲比中国晚了1200年。
泸定大渡河铁索桥
全长:103米
建成时间:公元1706年
简介:四川沪定铁索桥,跨越大 渡河,位于川、藏要道,是铁索 桥中现存制作最精良的一座。桥 始建于清·康熙四十四年(1705 年),次年完成。桥净跨100米, 桥宽2.8米,上铺木板,底索9根, 每根索长约128米,两侧各有两 根栏杆索,由四川善于制作铁索 桥的全天州修建。两岸石砌桥台,
《工程力学》、《工程识图 与制图》、《道路建筑材料 检测与应用》等
后续课程
《桥梁施工技术》、《公路 工程计量与计价》等
受力特点
适用范围
构造原理
主要做法、结构尺寸
识图方法
图示内容、图示方法、识 图方法
计算原理
计算理论、计算方法
单元1 桥梁的基本知识
学习目标
关于水位:
低水位-枯水季节最底; 高水位-洪峰季节最高; 设计洪水位-按规定的设计洪水频率计算所得的高水
位; 通航水位:正常航行水位;
净跨径:设计洪水位上相邻两个桥墩(或桥台)之间 的净距(梁桥),拱跨两个拱脚截面最低点之间的水 平距离(拱桥)
桥梁工程图—桥梁空心板构建图的识图
宽度为125cm,
板横向也留有
1cm的缝,中板
的实际宽度为124
cm,
边板的实际
宽度为162cm。
例题分析
立面图
2
平面图
钢筋详图
横断面图 工程数量表
例题分析
2
2号钢筋
3号钢筋 1号钢筋
例题分析
2
4号钢筋
5号钢筋
6号钢筋
例题分析
2
HRB335钢 HPB235钢 7、8号钢筋
小结
桥梁构件图的特点
✓ 构件构造图只画构件形状,不画内部钢筋,只需反映出构件外观尺寸。
当构件外形简单时可省略构造图。
✓ 钢筋结构图主要表示钢筋布置情况,通常又称为构件钢筋构造图。钢
3
筋结构图一般应包括表示钢筋布置情况的投影图(立面图、平面图、 断面图)、钢筋详图(即钢筋成形图)、钢筋数量表等内容。
✓ 为突出构件中钢筋配置情况,把混凝土假设为透明体,结构外形轮廓
图及铰缝钢筋施工大样图组成。
钢筋构造图主要表示钢筋布置情况,
一般应包括表示钢筋布置情况的投影图
(立面图、平面图、断面图)、钢筋详图
(即钢筋成形图)、钢筋数量表等内容。
例题分析
例题:
2
阅读图 示主梁
空心板
构造图。
例题分析
该板跨度为
1000cm,两端留
有接头缝,板的
实际长度为
2
996cm。 中板的理论
画成细实线。
✓ 钢筋纵向画成粗实线,钢筋断面用黑圆点表示。
✓ 钢筋直径的尺寸单位采用mm,其余尺寸单位均采用cm,图中无须注
出单位。
桥梁构件图识读——空心板
目录
01
道路、桥梁、涵洞、隧道工程图识图
4.4.2.1 路线平面图 4.4.2.2 路线纵断面图 4.4.2.3 路基横断面图
桥跨结构(上部结构)——它是线
桥梁的组成: 路跨越障碍时的主要承载结构
附属结构—— 包括栏杆、灯柱、
支座等
桥墩和桥台(下部结构)——它 们支承桥跨结构,并将荷载传至 地基,位于桥中间的叫桥墩,位
于桥两端的叫桥台
设计一座桥梁要绘制许多图纸,包括桥位平 面图、桥位地质断面图、桥梁总体布置图、构 件结构图等。
桥位平面图主要表示道路路线通过江河、山 谷时建造桥梁的平面位置,采用较小的比例绘 制。它将桥梁和桥梁与路线连接处和地形、地 物、河流、水准点、地质探孔等表达清楚,与 路线平面图差不多。
桥位地质断面图是根据水文调查和地质钻探 所得的水文地质资料绘制的桥位处的河床的水 文地质断面图,包括河床断面、最高水位线、 常水位线和最低水位线,作为设计桥梁、桥台、 桥墩和计算土石方量的依据。
洞键有口部端由位墙端是式 墙洞和、口翼翼,墙墙洞式 或口两护的种坡构。、造 截洞和构必涵侧受进出常种水口缘成须洞端路冲水水采形墙铺石。保基墙基刷口口用式、砌等证础两免。和通一。
4.4.4.1 涵洞工程图的图示 特点
4.4.4.2 涵洞工程图示例
4.4.5.1 隧道工程图的图示 特点
4.4.5.2 隧道进口洞门设计 图示例
4.4.5.3 建筑限界及净空设 计图示例
平沿将表路里度的里以时条的长面线路示程左桩,线地 地 程当,加水度路由路 水地桩 侧 ,在部形 形 度线路线,所 可 粗 平 里于线准线路 路 示路12物号 每 在路分部 、 用设 以 粗 状 程型两画地路点部平、、由线线用: 隔 符线线:分 地 等计 在 实 况 ,线(:侧在物分面左的部地路统号上为 1: 物 高的 地 线 。 不平平沿:直一地用k向走分图形线一的表从: 线路形此表((m面面路表线定 形 图右向:主的上示路部 部来地线图线示1以图线图示公:.和范 图 例图边线路14表形要宽上只路分 分“通D5每第的~里按9导1例左围 上 来注起线示的.度沿表线用56常隔1302数规基”线来0写总点。起右按设示的内 , 表5.采于一0递定3符测本表公长到伏实计路宽b弯的 地 示用号定表增路号)量示里终度内变际路线度的道导距形地 。示。线垂来的。数及点化尺线和。容比线离曲用形在路直表导值各沿及寸中水例:点线等、图路示线线。路前其无心平较,中线设)高地点段进变走法 线 状小标的设计。状线物的方化画 画 况向,表一路长向出 一 及况来。所和公线,
关于桥梁工程识图课件
13m,两边孔跨径为12.8m。上部结构为预制钢筋混凝土 空心板,考虑温度变化,共设4道宽4cm伸缩缝。
关于桥梁工程识图
第四节 桥梁工程图
一、桥梁的平面图、纵断面图、横断面图 二、桥梁结构件图 三、涵洞工程图
2
复习
桥梁:道路经过江河、山谷、低洼地、道路交叉时,保证车辆的正 常行使、宣泄水流和船只通行。
桥梁的种类: 钢桥、钢筋混凝土桥、钢—混凝土组合桥、石拱桥、木桥等。 梁式桥、拱式桥、刚架桥、斜拉桥、悬索桥等。
图 桥梁总体布置图
识读桥梁总体布置图
如图所示,装配式空心板桥的总体布置图包括立面 图、平面图、横剖面图三个视图,它们均采用了合 成视图。立面、平面的比例为1:300,横剖面的比 例为1:150。
立面图 因为桥梁对称,故一半绘立面,一半绘纵剖面图,并习
惯将纵剖面图绘在右边。 从图中可知:桥梁的总长为43.04m,共3孔,中孔跨径
图 桥位地质断面图
如图所示,图中竖直粗实线表示钻孔的位置与深度。
符号ZKl
574 .10 10 .5
中,
ZK表示钻孔,其右下角的数字“1”表示第一号钻孔;
分 数 线 上 面 的 数 字 574.10 为 孔 口 标 高 , 下 面 的 数 字
10.5为钻孔深度。同样也可读得2号钻孔的孔口标高为
一、桥梁的平面图、纵断面图、横断面图
(一)桥梁平面布置图 桥位平面图 桥位地质断面图 桥梁总体布置图 ➢立面图 ➢平面图 ➢横剖面图
11
1、桥位平面图 将桥梁的设计结果用图例的形式绘制在实地测绘处的地 形图上,所得到的图样称为桥位平面图。 主要表达桥梁在道路路线中的具体位置及桥梁周围地形 地物的情况。
侧面图(横断面图)主要表达桥面宽度、桥跨结构横断面布置 及横坡设置情况。
关于桥梁工程识图
第四节 桥梁工程图
一、桥梁的平面图、纵断面图、横断面图 二、桥梁结构件图 三、涵洞工程图
2
复习
桥梁:道路经过江河、山谷、低洼地、道路交叉时,保证车辆的正 常行使、宣泄水流和船只通行。
桥梁的种类: 钢桥、钢筋混凝土桥、钢—混凝土组合桥、石拱桥、木桥等。 梁式桥、拱式桥、刚架桥、斜拉桥、悬索桥等。
图 桥梁总体布置图
识读桥梁总体布置图
如图所示,装配式空心板桥的总体布置图包括立面 图、平面图、横剖面图三个视图,它们均采用了合 成视图。立面、平面的比例为1:300,横剖面的比 例为1:150。
立面图 因为桥梁对称,故一半绘立面,一半绘纵剖面图,并习
惯将纵剖面图绘在右边。 从图中可知:桥梁的总长为43.04m,共3孔,中孔跨径
图 桥位地质断面图
如图所示,图中竖直粗实线表示钻孔的位置与深度。
符号ZKl
574 .10 10 .5
中,
ZK表示钻孔,其右下角的数字“1”表示第一号钻孔;
分 数 线 上 面 的 数 字 574.10 为 孔 口 标 高 , 下 面 的 数 字
10.5为钻孔深度。同样也可读得2号钻孔的孔口标高为
一、桥梁的平面图、纵断面图、横断面图
(一)桥梁平面布置图 桥位平面图 桥位地质断面图 桥梁总体布置图 ➢立面图 ➢平面图 ➢横剖面图
11
1、桥位平面图 将桥梁的设计结果用图例的形式绘制在实地测绘处的地 形图上,所得到的图样称为桥位平面图。 主要表达桥梁在道路路线中的具体位置及桥梁周围地形 地物的情况。
侧面图(横断面图)主要表达桥面宽度、桥跨结构横断面布置 及横坡设置情况。
桥梁工程图—桥梁桥台构建图的识图
桥梁构件图识读——桥台
目录
01
02
03
知识要点
例题分析
小结
知识要点
U
桥台位于桥梁两端,其作用是传递桥
梁上部结构的荷载到基础,抵挡台后的填
土压力、稳定桥头路基、使桥头线路和桥
型
上线路可靠而平稳地连接的作用。
桥
1
桥台具有多种形式,主要分为重力式 桥台、轻型桥台、框架式桥台、组合式桥 台、承拉桥台等。
柱、耳墙、防震
挡块,背墙、牛
腿与盖梁长度方
向的相对位置关
系。
例题分析
2
剖面图反映盖梁、
背墙、牛腿的断面形
状,耳墙及挡块在侧
面图中也反映形状特
征,可以看出它们在
上下、前后方向的相
对位置关系
牛腿 背墙 盖梁 防震挡块 耳墙
例题分析
2
例题分析
2 骨架A 1号筋 2号筋
例题分析
2 3、4号筋 6号筋 5号筋
小结
识读构件图的步骤:
(1)概括了解采用了哪些基本的表达方法,各剖面图、断面图的剖切位置
和投影方向
(2)根据各投影中给出的细实线的轮廓线确定混凝土构件的外部形状,各
3
部分之间的位置关系等。再分析钢筋详图及钢筋数量表确定钢筋的种类, 以及各种钢筋的直径、等级、数量。
(3)根据钢筋的直径和等级、形状等可以大致确定它是主筋、架立筋还是
台
桥台一般是由台帽、台身和基础组成
的。
桥台构造图通常由立面图、平面图和 侧面图构成。
桥台各部分均为钢筋混凝土结构,都
轻 型 桥
应绘制其钢筋结构图,以便于现场施工。
台
例题分析例Biblioteka :2阅读图 示轻型
目录
01
02
03
知识要点
例题分析
小结
知识要点
U
桥台位于桥梁两端,其作用是传递桥
梁上部结构的荷载到基础,抵挡台后的填
土压力、稳定桥头路基、使桥头线路和桥
型
上线路可靠而平稳地连接的作用。
桥
1
桥台具有多种形式,主要分为重力式 桥台、轻型桥台、框架式桥台、组合式桥 台、承拉桥台等。
柱、耳墙、防震
挡块,背墙、牛
腿与盖梁长度方
向的相对位置关
系。
例题分析
2
剖面图反映盖梁、
背墙、牛腿的断面形
状,耳墙及挡块在侧
面图中也反映形状特
征,可以看出它们在
上下、前后方向的相
对位置关系
牛腿 背墙 盖梁 防震挡块 耳墙
例题分析
2
例题分析
2 骨架A 1号筋 2号筋
例题分析
2 3、4号筋 6号筋 5号筋
小结
识读构件图的步骤:
(1)概括了解采用了哪些基本的表达方法,各剖面图、断面图的剖切位置
和投影方向
(2)根据各投影中给出的细实线的轮廓线确定混凝土构件的外部形状,各
3
部分之间的位置关系等。再分析钢筋详图及钢筋数量表确定钢筋的种类, 以及各种钢筋的直径、等级、数量。
(3)根据钢筋的直径和等级、形状等可以大致确定它是主筋、架立筋还是
台
桥台一般是由台帽、台身和基础组成
的。
桥台构造图通常由立面图、平面图和 侧面图构成。
桥台各部分均为钢筋混凝土结构,都
轻 型 桥
应绘制其钢筋结构图,以便于现场施工。
台
例题分析例Biblioteka :2阅读图 示轻型
桥梁工程识图
(4)桥面系结构图 包括人行道、栏杆、伸缩缝、桥面铺装层、路灯、标志标线等。
主梁工程图(横断面、剖面)
6、桥梁工程识图
(1)识图方法: 由桥梁总体布置图到构件结构图,由主要构件结构图到次要构件 结构图,由大轮廓图到小构件图。 读总体布置图时,以立面图为主,结合平面图和横断面图。 读构件结构图时,先一般构造图,再钢筋结构图。
钢筋数量(2)桥台桥墩工程图
桥台、桥墩以及盖梁构成 桥梁的下部结构,采用立面、平 面、侧面图表达。
立面:下部结构形状、宽 度与高度方向的位置、尺寸和高 程。
平面:下部结构各部分相 对位置、形状、长度与宽度方向 尺寸。
侧面:表达桥墩各部分相 对位置、形状、长度与高度方向 尺寸。
桥位平面图
3、桥位地质断面图
表示桥梁所处河床断面的水温、地质情况。 (1)地质情况的表示
河床断面(原始地形断面)的基本情况。 地质钻孔:表示地下岩层分布变化情况。 (2)水文情况的表示 最高水位线、最低水位线、设计水位线等。 (3)其他要素的表示 绘图比例:1:500;1:1000;1:2000等。 图纸序号和总张数:在每张图纸的右上角或标题栏内。 标题栏:在图纸下方。
桥梁总体布置图
5、构件结构图
明确各部分构件的结构形式,包括形状、大小和材料组成情况等。
(1)基础工程图 基础一般构造图采用剖面
图和平面图。 剖面:表示基础形状、长
度与高度方向的位置、尺寸和高 程。
平面:表达基础各部分相 对位置、形状、长度与宽度方向 尺寸。
钢筋结构图:确定基础钢 筋的种类样式,以及各种钢筋的 位置。
钢筋搭接长度:绑扎连接搭接接头不得小于35d,搭接单面焊接头不 得小于10d,搭接双面焊接头不得小于5d。
主梁工程图(横断面、剖面)
6、桥梁工程识图
(1)识图方法: 由桥梁总体布置图到构件结构图,由主要构件结构图到次要构件 结构图,由大轮廓图到小构件图。 读总体布置图时,以立面图为主,结合平面图和横断面图。 读构件结构图时,先一般构造图,再钢筋结构图。
钢筋数量(2)桥台桥墩工程图
桥台、桥墩以及盖梁构成 桥梁的下部结构,采用立面、平 面、侧面图表达。
立面:下部结构形状、宽 度与高度方向的位置、尺寸和高 程。
平面:下部结构各部分相 对位置、形状、长度与宽度方向 尺寸。
侧面:表达桥墩各部分相 对位置、形状、长度与高度方向 尺寸。
桥位平面图
3、桥位地质断面图
表示桥梁所处河床断面的水温、地质情况。 (1)地质情况的表示
河床断面(原始地形断面)的基本情况。 地质钻孔:表示地下岩层分布变化情况。 (2)水文情况的表示 最高水位线、最低水位线、设计水位线等。 (3)其他要素的表示 绘图比例:1:500;1:1000;1:2000等。 图纸序号和总张数:在每张图纸的右上角或标题栏内。 标题栏:在图纸下方。
桥梁总体布置图
5、构件结构图
明确各部分构件的结构形式,包括形状、大小和材料组成情况等。
(1)基础工程图 基础一般构造图采用剖面
图和平面图。 剖面:表示基础形状、长
度与高度方向的位置、尺寸和高 程。
平面:表达基础各部分相 对位置、形状、长度与宽度方向 尺寸。
钢筋结构图:确定基础钢 筋的种类样式,以及各种钢筋的 位置。
钢筋搭接长度:绑扎连接搭接接头不得小于35d,搭接单面焊接头不 得小于10d,搭接双面焊接头不得小于5d。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
基要求高,侧墙之前填土易 积水,结冰后易冻胀,使侧 墙产生裂缝。
台帽 台身
重力式U型桥台构造要求
轻型桥台-轻型桥台体积轻巧、自重小,借助结构物的 整体刚度和材料强度承受外力,从而可节省材料,降低对 地基强度的要求和扩大应用范围。
支撑梁轻型桥台 埋置式桥台 薄壁轻型桥台:常用的形式有悬臂式、扶壁式、撑墙式及箱式等
桥位平面图
如图所示,桥位平面图中的地形、地物、水准点 的表示方法与路线平面图相同。
由于桥位平面图采用的比例比路线平面图大,因 此可表示出路线的宽度,此时,道路中心线采用 细点画线表示,路基边缘线采用粗实线表示。图 中还表示出了钻孔位置(孔1、孔2)和水准点(BMl) 的位置。
由图可知:桥梁的起、终点桩号为K2十668.48 和K2十711.52,大致为东西走向;
574.60m,钻孔深度为12m。
河床断面线(地面线)用粗折线表示;钻孔深度范围内 的土层分层用细折线表示。图的左侧附有标尺,各土 层(砂夹卵石层和粘土层)的深度变化可由标尺确定。
图中标出了设计水位、常水位、低水位的标高数值分 别为579.50m、577.50m和575.40m标高。
断面图的下方附有钻孔表,从表中可了解到两钻孔的 里程桩号分别为K2十683.50m和K2十696.50,两钻孔的 间距为13m。
平面图 平面图采用从左至右分段揭层的画法表达。平面图的左半部分
为桥梁护栏及桥面部分的半平面图;右半部分为桥墩和桥台平 面图。 对照横剖面图可知:桥面宽度9m;墩台桩均为两根,其中心距 为6.6m,盖梁宽为10.21m,桥墩桩径为1.2m,柱的直径为1m, 桩顶设置lm高的系梁;桥台的桩、柱直径均为1m,未设置系梁 。图中还示出了伸缩缝以及连接道路和桥梁的1/4椭圆锥形护 坡等。
一、桥梁的平面图、纵断面图、横断面图
(一)桥梁平面布置图 桥位平面图 桥位地质断面图 桥梁总体布置图
立面图 平面图 横剖面图
11
1、桥位平面图 将桥梁的设计结果用图例的形式绘制在实地测绘处的地
形图上,所得到的图样称为桥位平面图。 主要表达桥梁在道路路线中的具体位置及桥梁周围地形
地物的情况。
38
1、桥梁总跨径及分孔 桥梁的总跨径必须保证跨河桥下有足够的泄洪面积,不
至于对河床造成过大的冲刷,或保证跨线桥桥下车辆、行 人交通的畅通和安全。
桥梁分孔,应考虑通航要求、地质条件、结构类型、施 工难易等因素,尽可能使得分孔后上下部结构总造价趋于 最低。
39
40
2、桥梁标高及高度 梁式桥:桥面标高、支座底面标高、基底标高、最低水
主要作用-是承受上部结构传来的 荷载,并将它及本身自重传给地基。
组成: 墩(台)帽 墩(台)身 基础
51
52
53
54
55
56
1、桥台
桥梁的桥台图由一般构造图和钢筋结构图组成。
桥台一般构造 图由立面图、 平面图和侧面 图表示。
该桥台由盖梁、耳墙、防 震挡块、背墙、牛腿、立 柱及桩柱组成。
(一)桥梁墩台
桥台—居于全桥的 两端,前端支承着桥跨, 后端与路基衔接,起着 支挡台后路基填土并把 桥跨与路基连接起来的 作用。还需承受台背填 土及填土上车辆荷载产 生的附加侧压力。
主要作用-是承受上部结构传来的 荷载,并将它及本身自重传给地基。
(一)桥梁墩台
桥墩—支承着相邻 的两孔桥跨,居于桥梁 的中间部位。除承受上 部结构的作用力外,还 受到风力、流水压力及 可能发生的冰压力、船 只和漂流物的撞击力
第二章 市政工程识图
第四节 桥梁工程图
1
第四节 桥梁工程图
一、桥梁的平面图、纵断面图、横断面图 二、桥梁结构件图 三、涵洞工程图
2
复习
桥梁:道路经过江河、山谷、低洼地、道路交叉时,保证车辆的正 常行使、宣泄水流和船只通行。
桥梁的种类: 钢桥、钢筋混凝土桥、钢—混凝土组合桥、石拱桥、木桥等。 梁式桥、拱式桥、刚架桥、斜拉桥、悬索桥等。
横剖面图 横剖面图是由两个别面图I—I和Ⅱ-Ⅱ(剖切位置见立面图
)各绘一半合成的。I—I剖面图的剖切位置在两桥墩之间( 观察方向从左向右),以便清楚地表示桥墩的构造;右半 部分的剖切位置靠近桥台(观察方向从右向左),以便清楚 地表示桥台的构造。 由图可知:桥面中心标高为581.00m;桥面双向排水,横 坡为2%;上部结构由8片空心板组成;从图中还可了解到 墩台桩底,顶标高以及护栏的形式及部分尺寸等。另外, 为了清楚地表示横剖面图,本图采用了比立面和平面放大 的比例画出。
20
桥位地质断面图标出了河床断面线、各层地质情况、 最高水位线、常水位线和最低水位线,以便作为设计桥 梁、桥台、桥墩和计算土石方数量的依据;桥位地质断 面图中还标出了钻孔的位置、孔口标高、钻孔深度及孔 与孔之间的间距。
桥梁的地质断面图有时以地质柱状图的形式直接绘 在桥梁总体布置图的立面图正下方。
21
识读桥梁总体布置图 图1所示为一空心板简支梁桥的立体图,图2为该桥梁总
体布置图。该桥中心位于K38+390.00处,是四孔钢筋混凝 土空心板梁桥,总长度为45.00m,总宽度为12.00m。
图1
图1
图2
(二)桥梁纵断面图 桥梁总跨径 桥梁分孔 桥面标高 桥下净空 桥上及桥头纵坡布置
4)受力钢筋画成粗实线,构造钢筋比受力钢筋在作 图时要略细一些,钢筋断面用黑圆点表示。
5)钢筋直径的尺寸单位采用mm,其余尺寸单位均 采用cm,图中无需注出单位。
识读构件钢筋构造图的方法
识读钢筋混凝土构件钢筋构造图, 首先要概括了解它采用了哪些 基本的表达方法,各剖面图、断面图的剖切位置和投影方向,然后要 根据各投影中给出的轮廓线确定混凝土构件的外部形状。
再分析钢筋详图及钢筋数量表确定钢筋的种类及各种钢筋的直径、 等级、数量。根据钢筋的直径和等级、形状等可以大致确定它是主筋、 架立钢筋还是箍筋(主筋的直径较大、钢筋等级高,架立钢筋与主筋 的分布方向一致,而箍筋的分布方向与主筋的分布方向垂直)。
图所示的1号钢筋为主筋,2号钢筋为架立钢筋,3号和4号钢筋 分析箍筋沿构件长度方向的分布情况。
13m,两边孔跨径为12.8m。上部结构为预制钢筋混凝土 空心板,考虑温度变化,共设4道宽4cm伸缩缝。
下部结构为桩柱式深基础,它由桩、柱、盖梁和系梁 组成;桥梁各部分的标高已在图中示出,可作为桥梁 施工定位的依据。
从图中还可了解到桥梁的起点桩号为K2十668.48,桥 梁的终点桩号为K2十711.52,桥梁的中心桩号为K2十 690。
图 桥梁总体布置图
识读桥梁总体布置图
如图所示,装配式空心板桥的总体布置图包括立面 图、平面图、横剖面图三个视图,它们均采用了合 成视图。立面、平面的比例为1:300,横剖面的比 例为1:150。
立面图 因为桥梁对称,故一半绘立面,一半绘纵剖面图,并习
惯将纵剖面图绘在右边。 从图中可知:桥梁的总长为43.04m,共3孔,中孔跨径
位、通航水位、设计洪水水位等标高。 拱式桥:桥面标高、拱线标高、水位等。
满足《桥梁设计规范》。
41
(三)桥梁横断面图 桥面宽度 桥跨结构的横截面布置形式
42
二、桥梁结构构件图
在桥梁总体布置图中,由于采用比例较小,桥梁的各部 分构件不能详细表达出来,为了详细地表达构件的形状、 大小、钢筋的布置以及构件之间的连接关系,需采用较大 比例画出大样图,这种图称为结构构件图。
指左半部分为水平投影图,右半部分为剖面图(假想将上部结构揭 去后的桥墩、桥台的投影图)。
3)侧面图根据需要可画出一个或几个不同断面图。在路桥专业 图中,画断面图时,为了图面清晰、突出重点,只画剖切平面后 离剖切平面较近的可见部分。
4)根据道路工程制图国家标准规定,可将土体看成透明体,所 以埋入土中的基础部分都认为是可见的,可画成实线。
常用类型有矩形桥台、U形桥台、T形桥台等。
矩形
U形
59
重力式U型桥台(又称实体式桥台) 组成:台帽、台身和基础三部分 材料:台身多采用石砌、片石混凝土或混凝土等圬工材料 适用:填土高度在8~10m以下或跨度稍大、地基条件较 好的梁桥或拱桥。 优点:构造简单,取材方便。 缺点:桥台体积和自重较大,对地
立体示意图
桥台各部分均为钢筋混凝土结构,都应绘出其钢筋 结构图,如桥台盖梁钢筋结构图、桥台桩柱钢筋结构 图、桥台挡块钢筋结构图、背墙牛腿钢筋结构图、耳 背墙钢筋结构图。
桥台配筋图
各类桥台
重力式桥台(实体式桥台)
主要靠自重来平衡台后的土压力。桥台台身多用石砌、片石 混凝土或混凝土等圬工材料建造
图 桥位地质断面图
如图所示,图中竖直粗实线表示钻孔的位置与深度。
符号ZKl
574.10 中, 10.5
ZK表示钻孔,其右下角的数字“1”表示第一号钻孔;
分 数 线 上 面 的 数 字 574.10 为 孔 口 标 高 , 下 面 的 数 字
10.5为钻孔深度。同样也可读得2号钻孔的孔口标高为
桥梁构件图包括构件构造图(模板图)和(钢筋)结构图 两种。
43
桥梁构件结构图的内容与特点
1)构件构造图只画构件形状、不画内部钢筋。 2)钢筋结构图主要表示钢筋布置情况,通常又称为构 件钢筋构造图。钢筋结构图一般应包括表示钢筋布置情况 的投影图(立面图、平面图、断面图)、钢筋详图(即钢筋成 型图)、钢筋数量表等内容。 3)为突出构件中钢筋配置情况,把混凝土假设为透明 体,结构外形轮廓画成粗实线,尺寸线等用细实线表示。
立面图上主要表达桥梁的总长、各跨跨径、纵向坡度、施工 放样和安装所必需的桥梁各部分的标高、河床的形状及水位高度。 立面图还应反映桥位起始点、终点、桥梁中心线的里程桩号等及 立面图方向桥梁各主要构件的相互位置关系。
平面图上主要表达桥梁在水平方向的线型、桥墩、桥台的布 置情况及车行道、人行道、栏杆等位置。
台帽 台身
重力式U型桥台构造要求
轻型桥台-轻型桥台体积轻巧、自重小,借助结构物的 整体刚度和材料强度承受外力,从而可节省材料,降低对 地基强度的要求和扩大应用范围。
支撑梁轻型桥台 埋置式桥台 薄壁轻型桥台:常用的形式有悬臂式、扶壁式、撑墙式及箱式等
桥位平面图
如图所示,桥位平面图中的地形、地物、水准点 的表示方法与路线平面图相同。
由于桥位平面图采用的比例比路线平面图大,因 此可表示出路线的宽度,此时,道路中心线采用 细点画线表示,路基边缘线采用粗实线表示。图 中还表示出了钻孔位置(孔1、孔2)和水准点(BMl) 的位置。
由图可知:桥梁的起、终点桩号为K2十668.48 和K2十711.52,大致为东西走向;
574.60m,钻孔深度为12m。
河床断面线(地面线)用粗折线表示;钻孔深度范围内 的土层分层用细折线表示。图的左侧附有标尺,各土 层(砂夹卵石层和粘土层)的深度变化可由标尺确定。
图中标出了设计水位、常水位、低水位的标高数值分 别为579.50m、577.50m和575.40m标高。
断面图的下方附有钻孔表,从表中可了解到两钻孔的 里程桩号分别为K2十683.50m和K2十696.50,两钻孔的 间距为13m。
平面图 平面图采用从左至右分段揭层的画法表达。平面图的左半部分
为桥梁护栏及桥面部分的半平面图;右半部分为桥墩和桥台平 面图。 对照横剖面图可知:桥面宽度9m;墩台桩均为两根,其中心距 为6.6m,盖梁宽为10.21m,桥墩桩径为1.2m,柱的直径为1m, 桩顶设置lm高的系梁;桥台的桩、柱直径均为1m,未设置系梁 。图中还示出了伸缩缝以及连接道路和桥梁的1/4椭圆锥形护 坡等。
一、桥梁的平面图、纵断面图、横断面图
(一)桥梁平面布置图 桥位平面图 桥位地质断面图 桥梁总体布置图
立面图 平面图 横剖面图
11
1、桥位平面图 将桥梁的设计结果用图例的形式绘制在实地测绘处的地
形图上,所得到的图样称为桥位平面图。 主要表达桥梁在道路路线中的具体位置及桥梁周围地形
地物的情况。
38
1、桥梁总跨径及分孔 桥梁的总跨径必须保证跨河桥下有足够的泄洪面积,不
至于对河床造成过大的冲刷,或保证跨线桥桥下车辆、行 人交通的畅通和安全。
桥梁分孔,应考虑通航要求、地质条件、结构类型、施 工难易等因素,尽可能使得分孔后上下部结构总造价趋于 最低。
39
40
2、桥梁标高及高度 梁式桥:桥面标高、支座底面标高、基底标高、最低水
主要作用-是承受上部结构传来的 荷载,并将它及本身自重传给地基。
组成: 墩(台)帽 墩(台)身 基础
51
52
53
54
55
56
1、桥台
桥梁的桥台图由一般构造图和钢筋结构图组成。
桥台一般构造 图由立面图、 平面图和侧面 图表示。
该桥台由盖梁、耳墙、防 震挡块、背墙、牛腿、立 柱及桩柱组成。
(一)桥梁墩台
桥台—居于全桥的 两端,前端支承着桥跨, 后端与路基衔接,起着 支挡台后路基填土并把 桥跨与路基连接起来的 作用。还需承受台背填 土及填土上车辆荷载产 生的附加侧压力。
主要作用-是承受上部结构传来的 荷载,并将它及本身自重传给地基。
(一)桥梁墩台
桥墩—支承着相邻 的两孔桥跨,居于桥梁 的中间部位。除承受上 部结构的作用力外,还 受到风力、流水压力及 可能发生的冰压力、船 只和漂流物的撞击力
第二章 市政工程识图
第四节 桥梁工程图
1
第四节 桥梁工程图
一、桥梁的平面图、纵断面图、横断面图 二、桥梁结构件图 三、涵洞工程图
2
复习
桥梁:道路经过江河、山谷、低洼地、道路交叉时,保证车辆的正 常行使、宣泄水流和船只通行。
桥梁的种类: 钢桥、钢筋混凝土桥、钢—混凝土组合桥、石拱桥、木桥等。 梁式桥、拱式桥、刚架桥、斜拉桥、悬索桥等。
横剖面图 横剖面图是由两个别面图I—I和Ⅱ-Ⅱ(剖切位置见立面图
)各绘一半合成的。I—I剖面图的剖切位置在两桥墩之间( 观察方向从左向右),以便清楚地表示桥墩的构造;右半 部分的剖切位置靠近桥台(观察方向从右向左),以便清楚 地表示桥台的构造。 由图可知:桥面中心标高为581.00m;桥面双向排水,横 坡为2%;上部结构由8片空心板组成;从图中还可了解到 墩台桩底,顶标高以及护栏的形式及部分尺寸等。另外, 为了清楚地表示横剖面图,本图采用了比立面和平面放大 的比例画出。
20
桥位地质断面图标出了河床断面线、各层地质情况、 最高水位线、常水位线和最低水位线,以便作为设计桥 梁、桥台、桥墩和计算土石方数量的依据;桥位地质断 面图中还标出了钻孔的位置、孔口标高、钻孔深度及孔 与孔之间的间距。
桥梁的地质断面图有时以地质柱状图的形式直接绘 在桥梁总体布置图的立面图正下方。
21
识读桥梁总体布置图 图1所示为一空心板简支梁桥的立体图,图2为该桥梁总
体布置图。该桥中心位于K38+390.00处,是四孔钢筋混凝 土空心板梁桥,总长度为45.00m,总宽度为12.00m。
图1
图1
图2
(二)桥梁纵断面图 桥梁总跨径 桥梁分孔 桥面标高 桥下净空 桥上及桥头纵坡布置
4)受力钢筋画成粗实线,构造钢筋比受力钢筋在作 图时要略细一些,钢筋断面用黑圆点表示。
5)钢筋直径的尺寸单位采用mm,其余尺寸单位均 采用cm,图中无需注出单位。
识读构件钢筋构造图的方法
识读钢筋混凝土构件钢筋构造图, 首先要概括了解它采用了哪些 基本的表达方法,各剖面图、断面图的剖切位置和投影方向,然后要 根据各投影中给出的轮廓线确定混凝土构件的外部形状。
再分析钢筋详图及钢筋数量表确定钢筋的种类及各种钢筋的直径、 等级、数量。根据钢筋的直径和等级、形状等可以大致确定它是主筋、 架立钢筋还是箍筋(主筋的直径较大、钢筋等级高,架立钢筋与主筋 的分布方向一致,而箍筋的分布方向与主筋的分布方向垂直)。
图所示的1号钢筋为主筋,2号钢筋为架立钢筋,3号和4号钢筋 分析箍筋沿构件长度方向的分布情况。
13m,两边孔跨径为12.8m。上部结构为预制钢筋混凝土 空心板,考虑温度变化,共设4道宽4cm伸缩缝。
下部结构为桩柱式深基础,它由桩、柱、盖梁和系梁 组成;桥梁各部分的标高已在图中示出,可作为桥梁 施工定位的依据。
从图中还可了解到桥梁的起点桩号为K2十668.48,桥 梁的终点桩号为K2十711.52,桥梁的中心桩号为K2十 690。
图 桥梁总体布置图
识读桥梁总体布置图
如图所示,装配式空心板桥的总体布置图包括立面 图、平面图、横剖面图三个视图,它们均采用了合 成视图。立面、平面的比例为1:300,横剖面的比 例为1:150。
立面图 因为桥梁对称,故一半绘立面,一半绘纵剖面图,并习
惯将纵剖面图绘在右边。 从图中可知:桥梁的总长为43.04m,共3孔,中孔跨径
位、通航水位、设计洪水水位等标高。 拱式桥:桥面标高、拱线标高、水位等。
满足《桥梁设计规范》。
41
(三)桥梁横断面图 桥面宽度 桥跨结构的横截面布置形式
42
二、桥梁结构构件图
在桥梁总体布置图中,由于采用比例较小,桥梁的各部 分构件不能详细表达出来,为了详细地表达构件的形状、 大小、钢筋的布置以及构件之间的连接关系,需采用较大 比例画出大样图,这种图称为结构构件图。
指左半部分为水平投影图,右半部分为剖面图(假想将上部结构揭 去后的桥墩、桥台的投影图)。
3)侧面图根据需要可画出一个或几个不同断面图。在路桥专业 图中,画断面图时,为了图面清晰、突出重点,只画剖切平面后 离剖切平面较近的可见部分。
4)根据道路工程制图国家标准规定,可将土体看成透明体,所 以埋入土中的基础部分都认为是可见的,可画成实线。
常用类型有矩形桥台、U形桥台、T形桥台等。
矩形
U形
59
重力式U型桥台(又称实体式桥台) 组成:台帽、台身和基础三部分 材料:台身多采用石砌、片石混凝土或混凝土等圬工材料 适用:填土高度在8~10m以下或跨度稍大、地基条件较 好的梁桥或拱桥。 优点:构造简单,取材方便。 缺点:桥台体积和自重较大,对地
立体示意图
桥台各部分均为钢筋混凝土结构,都应绘出其钢筋 结构图,如桥台盖梁钢筋结构图、桥台桩柱钢筋结构 图、桥台挡块钢筋结构图、背墙牛腿钢筋结构图、耳 背墙钢筋结构图。
桥台配筋图
各类桥台
重力式桥台(实体式桥台)
主要靠自重来平衡台后的土压力。桥台台身多用石砌、片石 混凝土或混凝土等圬工材料建造
图 桥位地质断面图
如图所示,图中竖直粗实线表示钻孔的位置与深度。
符号ZKl
574.10 中, 10.5
ZK表示钻孔,其右下角的数字“1”表示第一号钻孔;
分 数 线 上 面 的 数 字 574.10 为 孔 口 标 高 , 下 面 的 数 字
10.5为钻孔深度。同样也可读得2号钻孔的孔口标高为
桥梁构件图包括构件构造图(模板图)和(钢筋)结构图 两种。
43
桥梁构件结构图的内容与特点
1)构件构造图只画构件形状、不画内部钢筋。 2)钢筋结构图主要表示钢筋布置情况,通常又称为构 件钢筋构造图。钢筋结构图一般应包括表示钢筋布置情况 的投影图(立面图、平面图、断面图)、钢筋详图(即钢筋成 型图)、钢筋数量表等内容。 3)为突出构件中钢筋配置情况,把混凝土假设为透明 体,结构外形轮廓画成粗实线,尺寸线等用细实线表示。
立面图上主要表达桥梁的总长、各跨跨径、纵向坡度、施工 放样和安装所必需的桥梁各部分的标高、河床的形状及水位高度。 立面图还应反映桥位起始点、终点、桥梁中心线的里程桩号等及 立面图方向桥梁各主要构件的相互位置关系。
平面图上主要表达桥梁在水平方向的线型、桥墩、桥台的布 置情况及车行道、人行道、栏杆等位置。
