音乐喷泉控制器操作说明书
音乐喷泉操作方法
音乐喷泉操作方法

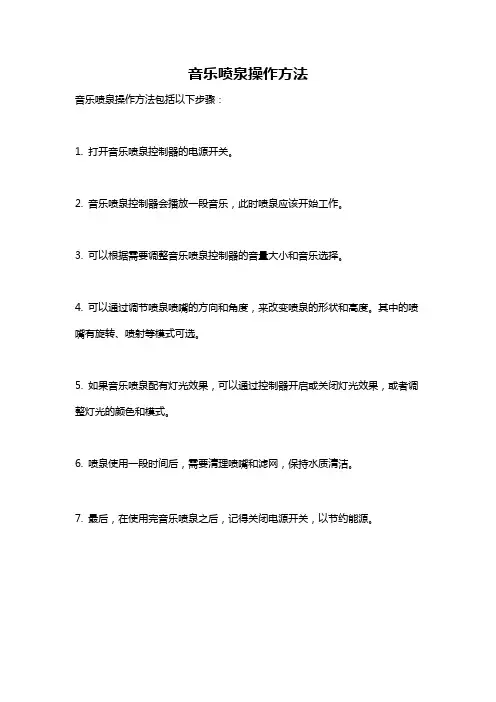

音乐喷泉操作方法包括以下步骤:
1. 打开音乐喷泉控制器的电源开关。
2. 音乐喷泉控制器会播放一段音乐,此时喷泉应该开始工作。
3. 可以根据需要调整音乐喷泉控制器的音量大小和音乐选择。
4. 可以通过调节喷泉喷嘴的方向和角度,来改变喷泉的形状和高度。
其中的喷嘴有旋转、喷射等模式可选。
5. 如果音乐喷泉配有灯光效果,可以通过控制器开启或关闭灯光效果,或者调整灯光的颜色和模式。
6. 喷泉使用一段时间后,需要清理喷嘴和滤网,保持水质清洁。
7. 最后,在使用完音乐喷泉之后,记得关闭电源开关,以节约能源。
音乐喷泉控制器操作说明书
音乐喷泉控制器操作说明书音乐喷泉控制器操作说明书一、功能简介音乐喷泉控制器是一种用于控制喷泉音乐水舞的设备,能够实现喷泉节奏与音乐的完美同步。
本文档将为您详细介绍音乐喷泉控制器的操作方法及功能。
二、安全注意事项1、在操作音乐喷泉控制器之前,请确保设备已经正确接线并符合电源要求。
2、在水池附近操作时,务必小心防止滑倒、触电等意外发生。
3、切勿在下雨天等环境下使用设备,以免发生危险。
4、请勿将任何物体放入音乐喷泉控制器的插槽内,以防止短路或其他故障。
三、控制器的操作方法1、开机与关机a:将音乐喷泉控制器插入电源,按下电源按钮开启设备。
b:长按电源按钮可关闭音乐喷泉控制器。
2、音乐设置a:按下音乐设置按钮,进入音乐选择页面。
b:通过向上、向下按钮选择希望播放的音乐。
c:按下确定按钮进行音乐确认。
3、节奏设置a:按下节奏设置按钮,进入节奏调整页面。
b:通过向上、向下按钮选择希望的节奏类型。
c:按下确定按钮进行节奏确认。
4、喷泉效果设置a:按下喷泉效果设置按钮,进入喷泉效果选择页面。
b:通过向上、向下按钮选择希望展现的喷泉效果。
c:按下确定按钮进行喷泉效果确认。
5、其他设置a:音量调节:通过音量增加和音量减少按钮进行音量调节。
b:亮度调节:通过亮度增加和亮度减少按钮进行亮度调节。
c:节能模式:按下节能模式按钮可在非使用状态下降低耗能。
附件说明:本文档涉及到的附件为音乐喷泉控制器操作图。
法律名词及注释:1、电源按钮:控制器上的开机与关机按钮。
2、音乐设置按钮:用于选择喷泉音乐的按钮。
3、节奏设置按钮:用于调整音乐与喷泉的节奏的按钮。
4、喷泉效果设置按钮:用于选择喷泉效果的按钮。
5、音量调节按钮:调节音乐喷泉的音量大小的按钮。
6、亮度调节按钮:调节音乐喷泉的亮度大小的按钮。
7、节能模式按钮:降低音乐喷泉控制器耗能的按钮。
音乐喷泉PLC控制
2021/10/10
18
四、知识拓宽
1、计时电路 (3)长时间计时电路
❖ 定时器与计数器串级使用
2021/10/10
19
四、知识拓宽
2、大容量计数电路
(1)多个计数器相加串级计数
2021/10/10
20
四、知识拓宽
2、大容量计数电路
(2)多个计数器相乘串级计数
2021/10/10
21
四、知识拓宽
2021/10/10
24
四、知识拓宽
4、分频电路
2021/10/10
25
谢谢!
2021/10/10
26
• END指令功能:为程序结束指令。 • 说明:
1)当执行到END指令时,不再扫描和执行END指令后面的 程序,即结束程序的扫描和执行,转入到输出处理阶段。 2)在程序调试时,可在程序中插入若干END指令,将程序 划分若干段,在确定前面程序段无误后,依次删除EN0/10
音乐喷泉的控制面板
2021/10/10
11
1、输入/输出分配表 音乐喷泉控制电路的输入/输出分配表 :
输入
输入设备
代号
启动按钮(常开) SD
输入点编号 X000
输出
输出设备
代号
喷泉1模拟指示灯 1号灯
喷泉2模拟指示灯 2号灯
喷泉3模拟指示灯 3号灯
喷泉4模拟指示灯 4号灯
喷泉5模拟指示灯 5号灯
喷泉6模拟指示灯 6号灯
① 在断电状态下,连接好PLC/PC电缆。 ② 将PLC运行模式选择开关拨到STOP位置,此时PLC处于停
止状态,可以进行程序编写。 ③ 在作为编程器的计算机上,运行GX Developer编程软件。 ④ 将梯形图程序输入到计算机中。 ⑤ 将程序文件下载到PLC中。 ⑥ 将PLC运行模式的选择开关拨到RUN位置,使PLC进入运
喷泉控制器及控制板卡介绍
喷泉控制器及控制板卡介绍音频转换器AUDIO2.0 ¥350.00有的小型音乐喷泉由于水泵少,几台变频器或固态继电器即可驱动,这时可利用音频转换器完成水泵转速跟随音乐起伏的控制功能。
音源输入接CD机或现场K歌、DJ表演等音频设备的线路输出,转换器输出为0-5V或0-10V直流电压,接变频器的模拟电压输入端或固态继电器输入信号端。
控制简单方便,适用于小型音乐喷泉。
微电脑音乐喷泉控制器LSM-48 ¥3000.00控制器具有48路输出通道,适用于中小型音乐喷泉。
控制器音源输入接CD 机或现场K歌、DJ表演线路输出,控制器输出可直接驱动固态继电器或变频器。
控制系统有三种工作模式可供用户自由切换选择:1.调试模式。
在调试水型时使用。
2.程控模式。
喷泉按照预先编好的程序,将各种水型进行排列组合,形成多姿多彩的水型图谱。
3.音控模式。
控制系统自动提取音乐的基本特征(高、中、低音和节拍等控制信号),经过实时处理后输出到外围驱动单元,即根据水型组态规则控制潜水泵、电磁阀、水下彩灯和变频器等执行机构,使喷泉、彩灯伴随着优雅的乐曲,交相辉映,时而像水舞芭蕾,时而如万马奔腾,时而丝丝细语,时而气势磅礴,如梦如幻、如醉如痴。
微电脑程控喷泉控制器LSP-16 ¥680.00控制器具有16路输出通道,适用于小型程控喷泉。
控制系统有两种工作模式可供用户自由切换选择:1.调试模式。
在调试水型时使用。
2.程控模式。
喷泉按照预先编好的程序,将各种水型进行排列组合,形成多姿多彩的水型图谱。
微电脑程控喷泉控制器LSP-48 ¥1280.00控制器具有48路输出通道,适用于中小型程控喷泉。
控制系统有两种工作模式可供用户自由切换选择:1.调试模式。
在调试水型时使用。
2.程控模式。
喷泉按照预先编好的程序,将各种水型进行排列组合,形成多姿多彩的水型图谱。
微电脑跑泉控制器LSR-48 ¥1280.00控制器具有48路输出通道,适用于中小型跑泉。
音乐喷泉维护及其安全使用说明
(音乐)喷泉安全维护使用说明音乐喷泉维护及安全使用说明建一个好的喷泉不是很容易的事,它涉及到造型艺术设计、计算机控制技术、流体力学、机械设计等多种技术。
优秀的专业人才、创新的设计理念、高品位的艺术构思、精湛的施工工艺、现代化的企业管理是获得精品工程的可靠保证。
在具体实例喷泉工程的设计上,根据用户的环境、现场条件、按用户的要求进行创意设计,在创意的基础上完成喷泉工程的总体设计,采用先进的高科技产品组成既富有时代气息,又具有优美造型,而且绚丽多彩的喷泉艺术,给人以美的享受。
真正做到“民风与时代浑然一体,环境与人文相映成辉”。
一、喷泉的分类1.喷泉按照控制形式可分为音乐控制喷泉、程序控制喷泉、手动控制喷泉。
(1)音乐控制喷泉利用播放或现场演奏音乐信号控制喷泉和灯光的喷泉。
根据专门的音乐喷泉控制系统使喷水造型变化和灯光的变化随音乐的节奏、旋律的起伏变化而变化,美妙绝伦,同步率可达到±0.03秒,既可以为实时控制,又可以为编辑控制。
(2)程序控制喷泉按照预先编辑的程序变换喷水造型和灯光色彩强弱变化的喷泉。
程序一般可以随时修改,也可储存多种程序,随意调用。
(3)手动控制喷泉通过人为控制开关来实现对喷泉水型的控制,现代喷泉工程较少采用,一般小喷泉采用此种控制方式。
2.喷泉工程按照布置形式可分为水池喷泉和旱池喷泉(1)水池喷泉——喷泉水池暴露于地表,一般情况下池体高于地表面,水位保持一定,游人可直接看到池内水流。
此类水池优点为池体结构布置简单,工作人员易于清理和检修。
但水体易污染,应经常换水和清理池内杂物。
(2)旱池喷泉——喷泉水池设于地下,管路喷头等设备布置于池内,池体上部加盖板,盖板上面饰以光滑美丽的石材,可铺设成各种图案和造型。
水柱从地下喷出。
停喷后,不阻碍交通,可照常行人,非常适合于宾馆、饭店、商场、大厦、街景小区等3.其它喷泉随着喷泉行业技术的发展提高,现代喷泉产生了许多新颖的形式,并广泛应用于现代喷泉工程。
音乐喷泉控制器操作说明书
音乐喷泉控制器说明书一.概述当今喷泉工程和高新技术的结合正是历史发展的必然,由于喷泉工程中采用了大量的高新技术,从而使喷泉效果更加绚丽多彩,婀娜多姿,令人赏心悦目、流连忘返。
随着科学技术突飞猛进的发展,变频调速器技术正大步走进喷泉控制领域,发挥着不可替代的作用。
特别是一些小型喷泉只有一台潜水泵,其变化按常规讲只能是喷或不喷的变化,但如果引进变频调速器技术,其变化将是极其丰富的。
使用控制器能充分发挥变频调速器的特点,为您的喷泉工程增光添彩。
它可将来自光盘 CD、VCD、DVD的音乐信号自动转换成变频调速器所要求的控制信号。
输出信号与输入的音乐信号大小成线性关系,使喷泉的喷高随音乐信号大小变化,音乐、水花、彩灯融为一体,演出一场交响水诗。
控制器除以上把音频信号转化为模拟量信号,还可以在某点音频信号实行开关量输出,另外还带有音频启动信号。
所以该控制器不仅能控制变频器,而且还能控制固态继电器。
二.面板说明表2-1功能及动作原理1. 音频放大倍数旋钮:调节单位音频的对应输出电压。
如果输出电压随音频输入信号变化不大,输出电压只在很小范围内变化,则可调大放大倍数;如果在有很小的音频信号输入时输出信号就超过10V,并且启动电压不太高,那么就调小音频放大倍数。
2. 起始电压旋钮:起始电压是没有音频输入时,对外的输出电压。
调节起始电压可以确定变频器在没有音频信号时变频器的输出频率,当有音频信号输入时变频器输出频率是此基础上的叠加。
如果没有起始电压的情况下,当刚有音频信号输入时,变频器频率上升,而水泵是来不及出水的,这样音控效果就很不明显。
如果加了起始电压,水泵在没有音频信号的输入情况下就有出水,当有音频信号输入时,出水量增加,音控效果就比较明显。
3. 固态驱动设定电压旋钮:把开关(6)选择到固态显示,(7)上显示的频谱的大小对应固态驱动设定电压大小。
当输出电压大于固态驱动设定电压时,固态输出点对外输出,输出电压小于固态驱动设定电压时,固态输出点截止。
PCL实验报告——音乐喷泉控制
哈尔滨德强商务学院实验报告课程名称:可编程控制器原理与应用系别:计算机与信息工程系专业:工业工程班级:09-2学号:2010510591(29)学生姓名:梅松2012年4月17日实验室名称:工业工程专业实验室(504)实验机器号:10实验分组:10实验时间:2012.4.17指导教师签字:成绩:实验项目二:音乐喷泉控制一、实验目的和要求1.实验目的(1)掌握右移指令、比较指令、定时器指令的学习与使用。
(2)掌握音乐喷泉的编程方法,理解音乐喷泉的编程思想。
2.实验要求使用PLC的I0.0输入作为系统启动,Q0.0-Q0.7输出作为音乐喷泉指示灯,完成该实验。
二、实验原理1.实验原理(1)程序使用Q0.0-Q0.7作为喷泉指示灯输出。
使用V0.0-V0.6、V1.0-V1.7作为控制音乐喷泉15种变化的控制。
(2)使用延时接通定时器T37和比较指令作为输出控制音乐喷泉变化的时间间隔。
(3)用T37定时器的常开触点和控制VWO的右移指令模块SHR-W控制输出的变化。
2.程序流程图三、主要仪器设备1.计算机(V4.0STEP7软件)1台2.THFDC-1型可编程控制器·单片机·传感器综合实验装置1套3.A10实验挂箱1个4.PC/PPI通讯电缆1根5.3号导线14根四、实验内容、步骤及操作方法1.实验内容:使用I0.0作为系统的启动按钮,使用Q0.0-Q0.7作为输出,完成音乐喷泉的实验。
2.步骤及操作方法(1)用一根红色导线连接24V和1M,I0.0用黄色导线连接到实验挂箱SD、之后用黑色导线连接实验挂箱COM和试验箱GND。
(2)用黑色导线连接试验箱GND到1L,Q0.0-Q0.7用8根绿色导线连接到实验挂箱的1-8接口。
用一根红色导线连接V+到试验箱24V,最后用一根蓝色导线将1L和2L 短接。
(3)接通电源保存程序,进行通信并下载,选择改动项目,下载完成后运行监控程序,如程序不正确,进行调试。
音乐喷泉控制软件说明
音乐喷泉控制软件系统介绍音乐喷泉控制软件,是为最终客户设计的专业喷泉控制软件。
软件采用Windows操作界面,能够实现编曲,水型配置,音乐播放,IO驱动的功能。
软件结合音乐喷泉发展的实际需要,参考国外同类产品,采用先进的编程技术,是音乐喷泉控制领域的突破性产品,自推出以来,已经在多个音乐喷泉工程中取得成功应用。
软件的三大创新(1)实现音乐和水型的严格同步,支持丰富的水型,水型扩展能力强。
采用音乐按时间分段和水型相对应的方式,实现音乐和水型的同步。
采用先进的编程技术,消除Windows 偶然误差,确保Windows平台上同步误差小于10毫秒。
支持泵、灯、跑泉、变频器、变频跑泉、矩阵、变频矩阵、组合等多种水型,拥有丰富的预置水型可以直接使用,同时提供函数,脚本等灵活的扩展方式,现场工程师可以随心所欲地扩展个性化水型。
(2)真正的全自动音乐喷泉该软件支持手动、自动、程控等多种控制方式。
在自动方式下,在播放音乐的同时,该软件进行实时音频分析,利用模糊辨识技术,辨识音乐的感情色彩。
经过一次配置,任意一首乐曲,都可以自动配合一定的水型组合,实现真正意义上的全自动音乐喷泉控制。
(3)出色的音乐跟随能力在音乐播放过程中,软件根据声学和心理学原理,利用智能辨识技术,捕捉到音乐变化点,同时水型也同步变化,从而达到水型跟随的效果。
经过实践证明,控制的数字量水型和变频器水型都能达到良好的跟随效果。
软件的三大突破(1)软件支持WAV,MP3,MIDI,WMA等多种常见音乐格式。
(2)支持常见的IO设备:支持常见的板卡和多种PLC设备,并能够扩展新的IO设备,比如步进电机等。
(3)实现各种水型设备的图形化仿真。
软件带来的三大收益(1)为最终客户带来效果:软件能够实现音乐和水型的完美结合,大大提升了音乐喷泉的表现力。
(2)为喷泉工程公司带来效益:该软件可以把以往工程配好的乐曲直接转换到当前工程,从而大大简化每个工程的编曲工作量,有效缩短工期,降低工程成本。
曲圣PLC-16音乐喷泉控制器 使用说明书
PLC-16音乐喷泉控制器使用说明书● 现场编程,调试方便;● 可控制16路各种负载(并可挂接从机扩展点数)● 十种花形,每种花形100步,每步长0.2s*(1-255)*(0-255)可调;● 微电脑操作面板,操作简单,便捷;● 可工作于主/从机模式;● 手动/自动/联机多种启动方式,方便系统集成;● 灯开关可在白天一键关闭全部水下灯;● 音乐启动(输出)功能,方便构成音乐喷泉系统;● 内置时钟模块、485通讯端口;● 4组定时启/停程序指令;● 输入/输出光电隔离,安全可靠;一、概述PLC-16程序控制器是一种专用于音乐喷泉、程控喷泉的可编程控制器,控制器面板简洁、美观、实用;内核采用当代最先进的MCU技术,功能强大、性能稳定可靠、超强抗干扰;使用方便,内置音乐信号检测模块、时间日历模块、3路可编程外部端子输入、RS-485总线、16路光电隔离输出、水下灯开关,10种花型、每种花型100步可编程,可单独用于程控或音乐喷泉,也可与工控机或PC机联机实现电脑音乐喷泉;是中小型程控、音乐喷泉的最佳选择。
1、控制面板简洁、美观、实用,输入及输出全部数字化,并用数码管显示,准确、直观,可存储多达 10种花形,每种花形100 步程序,每步程序之间的间隔时间独立可调0.2s*(1-255)*(0-255)可调,用户编程非常灵活、自由。
2、操作简单,方便使用:可根据实际情况现场编程,输入信息自动存储,而且改变程序的操作只须通过简单的按键操作即可完成。
3、系统功能菜单分为两组,只有输入正确的密码,才能调出第二组菜单,实现编程等高级功能,避免程序被随意修改。
4、控制器设有调试工作模式,调试模式下可通过面板上的编程键控制任何一路负载的启动或停止,方便调试线路、设备及水型、。
5、面板上设有水下灯开关,白天时可一钮化关掉所有水下灯,夜晚时又可一钮化将水下灯打开,由程序控制水下灯。
6、音乐启动(输出)功能,可由音乐信号控制程序是否输出,方便构成音乐喷泉,也可直接输出,做成程控喷泉。
LSM-8 可编程 8 路音乐喷泉控制器 说明书
【概述】
LSM-8具有8路0-5V模拟量输入8路隔离数字量输出通道,具有以下特性:现场编程,简单方便;段时间和输出水型自由设定;输出通道的高灌电流(200mA/通道);适于感性负载的积分抑制二极管;宽输出电压范围(DC5-24V);输出采用工业端子连接,可直接驱动固态继电器或直流中继,非常适用中小型音乐喷泉控制。
尺寸:101.6mm×96.5mm。
【工作模式及段时间设置】
【特性及规格】
※8路0-5V模拟量输入8路隔离数字量输出通道;
※ 3种工作模式:调试模式,程控模式,音控模式;
※ 现场编程,可设置8个程序段,简单方便;
※ 每段的段时间和输出水型自由设定;
※ 达林顿输出通道的高灌电流(200mA/通道);
※ 适于感性负载的积分抑制二极管;
※ 宽输出电压范围(DC5-24V);
※ 上电输出截止功能,有效防止对外部设备误操作;
※ 输出通道发光指示;
※ 输出采用工业端子连接,可直接驱动固态继电器或直流中继。
※ 尺寸:101.6mm×96.5mm。
【选配】音频转换器 AUDIO 2.0
【选配】交流接触器驱动板 VDR-8H
联系人:李尚电话:139****7156
网址: Q Q:425841667
淘宝店:。
SKSMT-65型 音乐喷泉控制实训指导书
目录第一章概述 (1)一、喷泉系统概述 (1)二、喷泉系统分类 (1)第二章西门子V20变频器应用 (4)第三章音乐喷泉系统控制实训实训项目 (21)实训一变频器无级调速 (21)实训二基于PLC数字量方式变频器多段速控制 (23)实训三基于PLC模拟量方式的音乐喷泉控制 (25)第四章音乐喷泉模型使用说明 (27)一、装置简介 (27)二、装置组成 (27)三、注意事项 (27)四、维护 (28)附录接线图纸 (29)第一章概述一、喷泉系统概述德国发明家奥图皮士特先生在1930年首先提出喷泉的概念,起初他只是在百货商店和餐馆建造小型喷泉,之后经过多年的发展,其音乐喷泉的设计及构造已变得更大型更复杂。
在1952年的夏天,西柏林的工业展览中,一个美国人看到奥图皮士特先生的音乐喷泉的表演,并把它带回纽约电台音乐会堂。
1953年1月15日音乐喷泉在美国首次表演,表演期间超过150万人观看。
在音乐喷泉推向全世界的同时,各种新技术也不断地运用在音乐喷泉上,使其表演能更复杂和美丽,给人们带来无限的乐趣。
电脑音乐喷泉是通过千变万化的喷泉造型,结合五颜六色的彩光照明,来反映音乐的内涵及音乐的主题,一座好的音乐喷泉,水形的变化应该能够充分地表现乐曲。
1998年开发的魔术师电脑音乐喷泉系统软件更是将计算机控制技术、计算机多媒体技术、音乐模糊分析处理技术等高技术应用于喷泉系统的典范。
魔术师电脑音乐系统采用数字同步处理技术,使音乐与水型变化在0.1秒内完成,在感官上和听觉上得到满意的效果,采用多级分散控制结构和隔离化设计,保证系统安全性、可靠性和稳定性;采用模块化设计,使系统扩展性好,兼容性强,安装和维护使用方便。
二、喷泉系统分类1.音乐喷泉音乐喷泉控制系统集合音乐控制,可变程序控制,人工智能控制技术,综合当今国际上最流行的先进科技成果,是一种工业现场控制系统。
2.跑泉,浪泉跑泉是由电磁阀依次顺序开闭来控制一长列喷嘴而产生的动态水形。
微型音乐喷泉控制器 使用说明书
微型音乐喷泉控制器使用说明书产品特点:● 红外遥控器,内置红外接收头,并可插接外置红外接收头,安装使用方便;● 内置MP3播放功能,可播放U盘、SD卡里面的MP3格式音乐;● 立体声音频信号输出,可送至有源音响;● 内置拾音器,可以作声控喷泉;● 3路24V直流变频驱动水泵(50W-100W,定货时确定);● 3路24V/DC水下灯电源输出灯光可随音乐节奏跳动;● 1路220V/AC雾化器电源输出;;● 音乐控制/声音控制/固定高度喷水方式自由转换;一、概述随着生活水平的提高,喷泉越来越多的进入到我们的生活空间中,酒店、别墅,甚至大型餐桌;微型音乐喷泉控制器是我公司根据小型喷泉的特点开发的高科技产品,该控制器采用先进的频谱分析技术,让喷泉的喷水高度,彩灯随着音乐的节奏变化,给人以美的享受。
二、功能说明MP3模块——内置MP3模块通过USB接口、SD接口直接播放U盘、SD卡里面的MP3音乐文件,通过音频输出接口可将音乐信号送至有源音响欣赏;通过遥控器控制音乐播放/停止/上一曲/下一曲/音量加/音量减/静音控制;拾音器模块——麦克风增益调节旋钮,可调节拾音器的灵敏度,用遥控器将水泵的控制源转为MIC,喷泉喷水高度根据外部声音变化。
音频信号采样模块——低音增益调节旋钮用于调节低音灵敏度中高音增益调节旋钮用于调节中高音灵敏度;并可通过遥控器选择低音/或中高音来控制喷泉。
喷泉驱动模块——控制器可以驱动叁台50W/24V的直流水泵,每台水泵的信号源可通过遥控器设置为高音,低音,麦克风,固定高度。
并可通过遥控器设置每台泵的最高喷水高度和最低喷水高度;信号源为高音时,水泵的喷水高度随着高音部分音乐节奏在最高喷水高度和最低喷水高度之间变化,并可通过高音旋钮调节灵敏度;信号源为低音时,水泵的喷水高度随着低音部分音乐节奏在最高喷水高度和最低喷水高度之间变化,并可通过低音旋钮调节灵敏度;信号源为麦克风时,水泵的喷水高度随着麦克风输入信号在最高喷水高度和最低喷水高度之间变化,并可通过麦克风旋钮调节灵敏度;在固定高度模式下按最高喷水主度喷水,24V/DC水下灯输出用于给低压水下灯(如:LED灯带等)提供电源;220V /AC雾化器输出可接雾化器,实现雾化器遥控。
音乐喷泉PLC控制
音乐喷泉不仅为市民和游客提供观赏和娱乐的场所 ,同时也是人们放松心情、享受生活的理想场所。
节能环保
采用PLC控制技术,能够实现音乐喷泉的智能化和精 细化管理,从而达到节能环保的目的。
音乐喷泉概述
音乐喷泉定义
音乐喷泉是一种将水、音乐、灯光等元素有机结合的综合性水景艺术,通过计算机控制技 术和特定的水型设计,实现喷泉造型和音乐旋律的同步变化。
音乐喷泉组成
音乐喷泉主要由水泵、喷头、灯光设备、音响系统、控制系统等组成。其中,控制系统是 整个音乐喷泉的核心部分,负责接收和处理音乐信号,控制水泵、灯光和音响等设备的运 行。
音乐喷泉工作原理
音乐喷泉的工作原理是将音乐信号转换为控制信号,通过PLC控制器对水泵、灯光和音响 等设备进行精确的控制。同时,PLC控制器还能够根据音乐旋律的变化,实时调整喷泉造 型和灯光效果,实现音乐、水景和灯光的完美融合。
06
总结与展望
项目成果总结
成功实现音乐喷泉的PLC控制
通过PLC编程,实现了音乐喷泉与音乐的同步,喷泉的水柱、灯光等能够随着音乐的节奏和旋律 变化而变化,达到了预期的效果。
提高了喷泉的观赏性和艺术性
通过PLC控制,喷泉的表现力得到了极大的提升,水柱的高低、灯光的色彩和音乐的旋律相互配 合,形成了一幅幅美丽的画面,给观众带来了更加愉悦的观赏体验。
节能环保,降低运营成本
高效能耗控制
PLC控制系统能够实时监测音乐喷 泉的能耗情况,并根据实际需求 进行智能调节,降低能耗,达到 节能环保的效果。
长寿命设计
PLC控制系统采用高品质元器件和 长寿命设计,减少更换和维护的 频率,降低运营成本。
智能化管理
通过PLC控制系统对音乐喷泉进行 智能化管理,可以实现远程监控、 故障诊断、数据分析等功能,提 高管理效率,降低人力成本。
喷泉软件控制系统使用说明
喷泉软件控制系统使用说明一、综述:本软件是基于RS485、ISA、UDP网络协议的喷泉控制系统,信号实时性精确,抗干扰能力强,做到了省时、高效、维护简单,适合于大型音乐喷泉的表演控制程序。
二、操作说明:1、启动音乐喷泉控制系统:双击桌面“音乐喷泉控制系统”图标。
2、在控制系统界面的左侧列举了本控制系统的所有设备、编队、控制设备、曲目以及设备轨迹:在“曲目列表”栏显示全部曲目列表(图表2)。
单击曲目左侧的“”即展开显示配曲曲目的音乐文件路径信息双击曲目的音乐文件信息(图表3),找到需要播放的音乐文件图表2图表 3 图表4图表 1即可重新选择音乐文件的路径。
注意:目前本软件仅支持PCM格式的WAV音乐文件3、双击需要播放曲目“”的文字“千手观音”即自动打开需要播放的曲目,并显示曲目波形(图标4)。
选择并打开当次需要播放的曲目,选择播放模式完成播放模式的选择后,点击播放即开始音乐喷泉播放,当完成播放以后,点击即停止本次音乐喷泉的表演。
表演完成后,退出程序,关闭计算机。
三、曲目编辑说明1、在“曲目”菜单栏选择“添加曲目”即弹出新加曲目对话框,找到需要编辑的曲目文件(目前只支持PCM格式的WAV音乐文件),选择“打开”后,在系统的“曲目列表”栏即显示已经添加的曲目,展开即显示曲目的完整路径(如表3),如果需要修改曲目路径,则双击展开的曲目路径,即弹出曲目选择对话框,找到需要的曲目后选择打开即完成曲目路径的修改。
2、双击“曲目列表”下需要编辑的曲目,即自动打开或新建曲目文件以及显示曲目波形(如表4),如果波形显示项选择为”波形显示关闭”,则打开曲目编辑界面将不显示波形,不显示波形界面主要用于播放情况,编辑曲目则需要打开“显示波形”3、打开曲目后,按住“ctrl”键,双击“表演编队”栏下面已经编辑好的队列,即在本曲目下添加完成本表演队列,依次将所有需要表演的编队添加到本曲目下,即完成曲目表演队列的添加。
4、添加编队完成后,在曲目编辑界面的”波形显示”栏点击,使得曲目编辑界面获得焦点属性,敲击一下空格键或者点击左下角“播放”图标,即开始本曲目的播放,在听曲目的过程中,注意音乐文件的波形显示以及曲目的节奏旋律变化,停止播放后将播放游标点击到需要的变化的地方,敲击“回车”键,即完成一次分段,如果听一次不能确定分段位置,也可改变位置反复试听,或者把波形放大(选择需要放大的区域:按住鼠标左键拖动,拖动完成后按住”ctrl”键敲击”enter”键即放大显示选择区域,或者点击。
音乐喷泉控制系统MFTPRO使用说明手册
欢迎使用领尚音乐喷泉控制系统专业版LEASUN MFTPRO,为了充分了解本系统的功能,务请在使用之前,仔细阅读本使用说明手册,以便于今后长期安全正确地使用。
一、概述音乐喷泉是人工环境中观赏价值最高、最富有生命力的理想工程之一。
步入音乐喷泉世界,喷泉、彩灯伴随着优雅的乐曲,交相辉映,时而欢快,时而抒情,时而激昂,给人以心旷神怡的感觉。
1.1 控制系统软件LEASUN MFTPRO是一款全新的工业以太网分布式架构的大型音乐喷泉专业控制软件,是基于情感特征识别,集合智能音乐控制、可编程序控制、手动控制技术为一体的音乐喷泉控制系统。
在本系统中,智能音控模式选择WAV 文件作为播放音源,全自动实时音控模式可选择任意格式音频文件、光驱、麦克、CD机或现场K歌、DJ表演等音频设备的线路输出作为播放音源,软件自动识别震撼、思念、抒情、喜悦、激昂、欢快、热烈等乐曲的基本情感特征,转换为控制信号,经过同步处理后通过信号输出卡输出到外围具体控制单元,即根据水型组态规则控制潜水泵、电磁阀、水下彩灯和变频器等执行机构,将视觉感受与听觉感受融为一体。
当人们感受各种音响时,会不自觉的把这些听觉感受和其它非听觉器官的感受联系起来,这种现象称为联觉,属于一种异质异构多一同态对应现象。
一般情况下,高音区的音符经常和明亮的视觉感受、积极或快乐的情态感受等联系在一起,低音区的音符经常和昏暗的视觉感受、消沉或哀伤的情态感受等联系在一起;舒缓的节奏容易让人感受到开阔的空间或较为平静的情绪,而急促的节奏则容易让人感到空间狭窄、情绪躁动等等。
喷泉曲目的编配就是根据联觉现象来组态各种水型,好比编导一场舞蹈一样,为使演出成功,导演需要考虑舞蹈演员以何种体态动作来表现音乐的情感魅力。
LEASUN MFTPRO基于WindowsXP、Windows7操作系统,有非常优越的性能价格比。
它具有以下功能特色:1.采用自适应100M以太网连接,布线便捷,方便实现远程控制。
大型音乐喷泉说明书
前言本实验装置是我公司实地考察实际的大型音乐喷泉的基础上加入了诸多智能化元素,根据教学需要对音乐喷泉进行创新性模拟的实训装置。
装置采用PLC控制,音乐播放时通过音频转换模块将音频信号转换成模拟信号传送给PLC的模拟输入模块,然后再通过PLC的输出信号来控制变频器的输出频率,达到控制喷水高度效果。
另外,还设置了温度、压力、液位控制系统。
系统主要包括一个水箱,一个水罩,一台DVD播放器,一套音箱、十三个水泵、40点PLC、ADDA模块、变频器、一个水槽、一个液位变送器、一个压力变送器、一个温度变送器、一个加热器。
系统功能齐全、现场感强、智能化程度高,能很好地激发学生的学习兴趣。
可应用于各高等院校、职业学校、社会培训机构等,并可针对机械制造及自动化、电子自动化等相关专业的《PLC原理及应用》等课程开设实验课,也可作为本科生毕业设计、课程设计的课题。
还可作为工程技术人员的培训设备。
一、GE-FANUC简介及基本知识一、基本知识一)硬件介绍——PAC Systems RX3i的特点PAC Systems RX3i控制器是创新的可编程自动化控制器PAC Systems家族中最新增加的部件。
它是中、高端过程和离散控制应用的新一代控制器。
如同家族中的其它产品一样,PAC Systems RX3i的特点是具有单一的控制引擎和通用的编程环境,提供应用程序在多种硬件平台上的可移植性和真正的各种控制选择的交叉渗透。
使用与PAC Systems RX7i相同的控制引擎,新的PAC Systems RX3i在一个紧凑的、节省成本的组件包中提供了高级的自动化功能。
PAC Systems的可移植性的控制引擎在几种不同的平台上都有卓越的表现,使得初始设备制造商和最终用户在应用程序变异的情况下,能选择最适合他们需要的确切的控制系统硬件。
RX3i模块在一个小型的、低成本的系统中提供了高级功能,它具有下列优点:1)把一个新型的高速底板(PCI-27mhz)结合到现成的90-30系列串行总线上。
plc音乐喷泉
DATA和S_BIT为 Bool型数据类型。
正向(反向)移位时,输入数 据从移位寄存器的最低(最高) 有效位移入,从最高(最低) 有效位移出。
SHRB EN ENO ENO DAT A S_BIT I0.1 正跳变 I0.2 S_BIT 0 1 0 0 1 0 0 0 1 1 溢出位 1
I0.1 P I0.2
可以通过使用定时器地址(T +定时器号码)存取这些变量。 定时器位或当前值的存取取决于使用的指令: 位操作数指令存取计时器位,字操作数指令存取当前值。
IN
1. 接通延时定时器(TON)
当输入端(IN)接通或“能流”通过时,定时器位为OFF, 定时器当前值从0开始计时,当定时器的当前值等于或大于 设定值时,该定时器位被置位为ON,当前值仍继续计数, 一直计到最大值32767。 输入端(IN)一旦断开,定时器立即复位,定时器位为 OFF,当前值为0。
端口分配及接线图
序号 1 2 3 4 PLC地址(PLC端 电气符号(面板端 子) 子) I0.0 SD 启动 Q0.0 Q0.1 Q0.2 1 2 3 功能说明
喷泉1模拟指示灯 喷泉2模拟指示灯 喷泉3模拟指示灯
5
6 7 8
Q0.3
Q0.4 Q0.5 Q0.6
4
5 6 7
喷泉4模拟指示灯
喷泉5模拟指示灯 喷泉6模拟指示灯 喷泉7模拟指示灯
9
A B
Q0.7
8
喷泉8模拟指示灯
电源正端 电源地端
主机输入1M接电源+24V; 主机1L、2L、3L、面板GND接电源GND
程序段
ቤተ መጻሕፍቲ ባይዱ
定时器及定时器指令
定时器号 (0~255) T37 I0.0 IN
音乐喷泉控制系统
音乐喷泉控制系统
喜马拉雅喷泉整理音乐喷泉控制系统集合音乐控制、可编程序控制、人工智能控制技术,综合当今国际上最流行的先进科技成果,是一种工业现场控制系统。
喜马拉雅音乐喷泉控制系统的上位机是多媒体工业机组成的现场控制系统、能实现全程实时音控,能自行识别乐曲旋律、节奏、乐感和音频的强弱度。
该系统有音频与水形的同步功能,有方便的操作界面和编配乐曲功能。
(下图为:喜马拉雅喷泉控制原理图)
部分喷泉控制配件介绍
1、喷泉主机
喷泉主机是喷泉控制的“大脑”本身就是一台潜入式系统的工控机;接收喷泉软件的控制指令,转换成DMX指令给下层单片机。
(工作原理如下图)
2、PLC编程
喷泉集成有两种控制模式,一种为手动,另一种自动模式(电脑软件-单片机-光耦隔离)控制;PLC 控制器在喷泉行业里,用于手动控制。
(下图:PLC控制器)
3、变频器控制
变频器是喷泉常用控制设备之一。
它控制水泵旋转速度和力矩,从而达到调节喷水高度的功能。
结合音乐的旋律,主题,节奏,通过数控控制变频频率,可以是喷泉高度变化,停留变得不一样,达到诠释音乐内容的目的。
4、跑泉控制器
每个喷头装配一个水下电磁阀,使喷泉可以形成时序、组合控制,从而形成追逐,跳跃等效果。
跑泉控制器通过光耦与主控机隔离,通过固态继电器与电磁阀电缆隔离。
用DC12V的弱电来控制强电。
PLC控制实验--音乐喷泉控制
作。 4、 端口分配表
序号
CM12
CM25
(面板端 (面板端
子)
子)
说明
备注
1.
00
SD
启动开 PLC输入
2.
00
1
喷泉1模拟 指示灯
3.
01
2
喷泉2模拟 指示灯
4.
02
3
喷泉3模拟 指示灯
实验十三 音乐喷泉控制
1、 实验目的 掌握移位寄存器指令的使用及编程方法 2、 实验设备
序号
名称
型号与规
格
数量
备注
1 网络型可编程控制器 THORM- 1
高级实验装置
D
2
实验挂箱
CM25
1
3
实验导线
3号
若干
4
通讯电缆
USB
1
5
计算机
1 自备
3、 控制要求 1. 拨动“启动”开关SD为ON时,LED指示灯依次循环显示1→2→3…
5.
03
4
喷泉4模拟 指示灯
PLC输出
6.
04
5
喷泉5模拟 指示灯
7.
05
6
喷泉6模拟
指示灯
8.
06
7
喷泉7模拟 指示灯
9.
07
8
喷泉8模拟 指示灯
10.
主机输入端COM、CM25面板+24V接 电源正
电源24V
端
11.
主机输出端COM、CM25面板COM接电 电源地
源COM
跑泉控制器说明书
跑泉控制器说明书一、概述随着时代的发展和科技的进步,人们对喷泉的要求越来越高,这就促使喷泉控制技术不断更新和提高,表现为科技含量的增加以及控制形式的多样化,诸如程控、音控、跑泉等等。
本控制系统就是用于跑泉的专用控制系统,由于大量采用微电脑等高科技手段,构建跑泉程序操作平台,可实现计算机对控制器编程。
使产品虽然功能非常强大,但操作极其简单易学,这样用户可随时对跑泉水型进行编程,使喷泉常看常新。
其特点如下:根据需要可组成不同规模、不同功能的控制系统,所有需要均可在现场根据实际水型效果进行编程,并可反复修改直到满意为止;这无疑对于喷泉制造者还是最终用户都提供了最大的方便,您所有水型效果的控制方案均可在本控制器上得到实现。
本控制器突破常规PLC控制限制,避免复杂的编程环节,用户在了解编程原理后可自由编程。
1、积木式、模块化设计,扩展容易本控制系统分为两大部分:主机控制中心(24点输出,8点输入)和总线扩展模块单元(可分64点、32点、16点、8点)最多可扩展至256点(避免中小型PLC最多180点输出的限制。
超过256点输出的控制系统可定做。
跑泉控制中心是本系统的核心部分,它主要有以下几项功能:1)跑泉跑动花样选取。
根据设定的不同参数可组合几十种标准花型。
特殊花型可定做。
2)跑泉跑动速度设定时间精确、稳定、断电记忆。
3)停止/启动功能XHPQ-组合式跑泉控制器是本系统的执行部分,它受控于跑泉控制主机。
当跑泉控制主机置于“启动”状态下时,它可将控制器的 CPU发出的地址指令编码,通过解码,转换为控制信号并行输出控制负载。
XHPQ—组合式跑泉控制器主机输出可控制24路负载,并可简单的通过总线进行扩展加载(扩展模块可分64点、32点、16点、8点),以方便用户对喷泉系统的设计要求。
2、先进,可靠性高本系统采用当代先进的单片机技术,将复杂的控制功能集成于一体,提供简洁的操作界面和扩展接口,便于维护,可靠性高,大大降低运行及维护成本。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
音乐喷泉控制器说明书
一.概述
当今喷泉工程和高新技术的结合正是历史发展的必然,由于喷泉工程中采用了大量的高新技术,从而使喷泉效果更加绚丽多彩,婀娜多姿,令人赏心悦目、流连忘返。
随着科学技术突飞猛进的发展,变频调速器技术正大步走进喷泉控制领域,发挥着不可替代的作用。
特别是一些小型喷泉只有一台潜水泵,其变化按常规讲只能是喷或不喷的变化,但如果引进变频调速器技术,其变化将是极其丰富的。
使用控制器能充分发挥变频调速器的特点,为您的喷泉工程增光添彩。
它可将来自光盘 CD、VCD、DVD的音乐信号自动转换成变频调速器所要求的控制信号。
输出信号与输入的音乐信号大小成线性关系,使喷泉的喷高随音乐信号大小变化,音乐、水花、彩灯融为一体,演出一场交响水诗。
控制器除以上把音频信号转化为模拟量信号,还可以在某点音频信号实行开关量输出,另外还带有音频启动信号。
所以该控制器不仅能控制变频器,而且还能控制固态继电器。
二.面板说明
表2-1
功能及动作原理
1. 音频放大倍数旋钮:调节单位音频的对应输出电压。
如果
输出电压随音频输入信号变化不大,输出电压只在很小范
围内变化,则可调大放大倍数;如果在有很小的音频信号
输入时输出信号就超过10V,并且启动电压不太高,那么
就调小音频放大倍数。
2. 起始电压旋钮:起始电压是没有音频输入时,对外的输出
电压。
调节起始电压可以确定变频器在没有音频信号时变
频器的输出频率,当有音频信号输入时变频器输出频率是
此基础上的叠加。
如果没有起始电压的情况下,当刚有音
频信号输入时,变频器频率上升,而水泵是来不及出水的,这样音控效果就很不明显。
如果加了起始电压,水泵在没
有音频信号的输入情况下就有出水,当有音频信号输入时,出水量增加,音控效果就比较明显。
3. 固态驱动设定电压旋钮:把开关(6)选择到固态显示,(7)
上显示的频谱的大小对应固态驱动设定电压大小。
当输出
电压大于固态驱动设定电压时,固态输出点对外输出,输
出电压小于固态驱动设定电压时,固态输出点截止。
用固
态来实现音控时,在输入的音频信号是比较柔和的情况下,那么固态驱动设定电压就要调小一点,如果在输入的音频
信号比较强烈,那么固态驱动设定电压就要调大一点。
(起始电压<固态驱动设定电压<该音乐最大输出电压)4. 音频输入选择开关:OFF时断开音频输入信号,ON时接通
音频输入信号。
5. 起始电压开关:当为OFF的时,起始电压就为0V,ON
时起始电压为起始电压旋钮选择的电压。
在(4)为OFF,(6)选择到输出显示的情况下,(7)显示的频谱大小对应起始电压大小。
6. 显示切换开关:选择显示固态设定输出频谱和实时输出频
谱。
7. 频谱显示光柱:实时显示当前音乐节奏及音乐强度+起始
电压,当切换固态显示时显示当前固态驱动设定电压。
8. 电源指示灯:显示控制器是否通电进入待机工作状态。
9. 音频启动指示灯:显示是否有音频信号输入。
10. 固态输出指示灯:显示是否有固态输出点有输出。
三.端子说明:
图3-1功能端子图
表3-1
四.功能说明:
1.本控制器将来自CD、VCD、MP3的音乐信号自动转换成变频器所要求的0-10V直流电压信号与输入的音乐信
号大小成线性关系。
(有3路输出)
2.本控制器可设定起始电压,使用人员可调节起始电压来选择没有音频输入时的输出电压,而当有音频信号输
入的时候输出电压是起始电压和音频对应电压的叠加。
3.本控制器还带有音频启动输出功能,其中当有音频信号输入Y0和CM0端子就接通(为无源触点)。
4.本控制器还带有控制固态继电器的功能,用户可调节比较电压来控制输出。
这样在没变频器的的情况下,用
固态继电器也可以达到音控的效果。
(有继电器输出和晶
体管输出,其中晶体管输出电源已提供)
五.接线说明:如图
图5-1音控喷泉固态驱动接线图
图5-2 音控喷泉变频驱动接线图
说明:
1. CD VCD DVD和MP3的左右声道信号直接到控制器的VL 和VR,在输出信号不是圆孔的情况下可接端子VL,VR ,COM。
2. VF0,VF1,VF2,GND 接到变频器模拟量电压输入端(如图5-2)
3. Y2,Y3,Y4,分别接固态继电器的(-),V+接(+)(如
图5-1)
4. Y0,CM0,可以启动可编程顺序控制器等控制器来完成
音乐启动的效果。
六.技术参数
表6-1电源与输入规格
6-2输出规格
七.开孔尺寸
图7-1。
