传感器种类大全一、光学传感器光学传感器利用光的特性来探测物体的性质或运动。
典型的光学传感器包括光电二极管（photodiode）、光电晶体管（phototransistor）、激光传感器等。
二、压力传感器压力传感器可以测量物体受力的压力大小，常用于工业控制、医疗设备等领域。
常见的压力传感器包括压阻式传感器、电容式传感器、压电传感器等。
三、温度传感器温度传感器用于测量物体的温度，广泛应用于恒温控制、气象观测等领域。
常见的温度传感器有热敏电阻、热电偶、红外线温度传感器等。
四、湿度传感器湿度传感器用于测量空气或物体中的湿度水分含量，对于农业、气象等领域有重要作用。
典型的湿度传感器有电容式湿度传感器、电阻式湿度传感器等。
五、加速度传感器加速度传感器可以测量物体的加速度和振动情况，广泛应用于运动检测、车辆安全等领域。
常见的加速度传感器有压电式传感器、MEMS加速度传感器等。
六、液位传感器液位传感器可以用于测量液体或粉体物料的液位高度，常见于工业控制、化工等领域。
典型的液位传感器有浮子式传感器、电容式传感器、超声波液位传感器等。
七、位置传感器位置传感器用于测量物体的位置或运动信息，适用于机器人、GPS导航等领域。
常见的位置传感器有编码器、光电开关、GPS接收机等。
八、气体传感器气体传感器可以检测环境中各种气体的浓度，常用于空气质量监测、工业安全等领域。
典型的气体传感器包括气体探测器、电化学传感器、红外吸收传感器等。
九、力传感器力传感器可用于测量物体受力大小，广泛应用于起重机、材料测试等领域。
常见的力传感器包括应变式传感器、压力传感器等。
十、声音传感器声音传感器用于检测环境中的声音波动，常见于语音识别、安防监控等场景。
典型的声音传感器有麦克风传感器、声卡传感器等。
以上便是一些常见的传感器种类，它们在不同领域发挥着重要作用，推动着科技的不断进步。

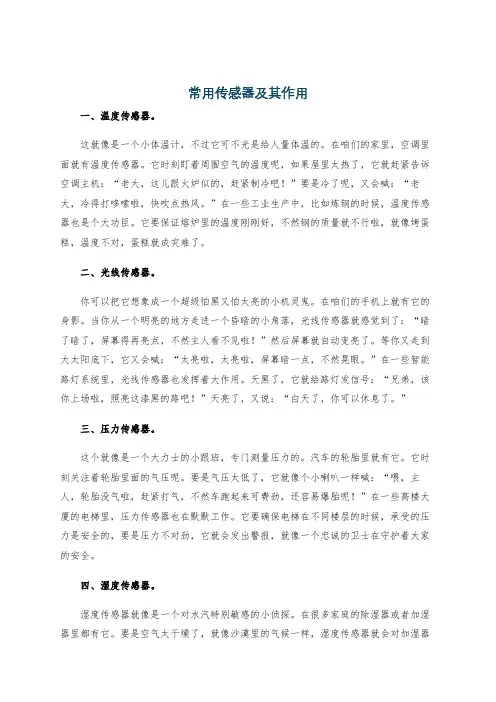

常用传感器及其作用
常用传感器及其作用一、温度传感器。
这就像是一个小体温计，不过它可不光是给人量体温的。
在咱们的家里，空调里面就有温度传感器。
它时刻盯着周围空气的温度呢，如果屋里太热了，它就赶紧告诉空调主机：“老大，这儿跟火炉似的，赶紧制冷吧！”要是冷了呢，又会喊：“老大，冷得打哆嗦啦，快吹点热风。
”在一些工业生产中，比如炼钢的时候，温度传感器也是个大功臣。
它要保证熔炉里的温度刚刚好，不然钢的质量就不行啦，就像烤蛋糕，温度不对，蛋糕就成灾难了。
二、光线传感器。
你可以把它想象成一个超级怕黑又怕太亮的小机灵鬼。
在咱们的手机上就有它的身影。
当你从一个明亮的地方走进一个昏暗的小角落，光线传感器就感觉到了：“暗了暗了，屏幕得再亮点，不然主人看不见啦！”然后屏幕就自动变亮了。
等你又走到大太阳底下，它又会喊：“太亮啦，太亮啦，屏幕暗一点，不然晃眼。
”在一些智能路灯系统里，光线传感器也发挥着大作用。
天黑了，它就给路灯发信号：“兄弟，该你上场啦，照亮这漆黑的路吧！”天亮了，又说：“白天了，你可以休息了。
”三、压力传感器。
这个就像是一个大力士的小跟班，专门测量压力的。
汽车的轮胎里就有它。
它时刻关注着轮胎里面的气压呢。
要是气压太低了，它就像个小喇叭一样喊：“喂，主人，轮胎没气啦，赶紧打气，不然车跑起来可费劲，还容易爆胎呢！”在一些高楼大厦的电梯里，压力传感器也在默默工作。
它要确保电梯在不同楼层的时候，承受的压力是安全的，要是压力不对劲，它就会发出警报，就像一个忠诚的卫士在守护着大家的安全。
四、湿度传感器。
湿度传感器就像是一个对水汽特别敏感的小侦探。
在很多家庭的除湿器或者加湿器里都有它。
要是空气太干燥了，就像沙漠里的气候一样，湿度传感器就会对加湿器说：“哥们儿，这里干得不行啦，快喷点水汽润一润。
”要是空气湿哒哒的，像刚下完雨的雨林似的，它就会告诉除湿器：“赶紧干活儿，把这些水汽都吸走，太潮了。
”在一些博物馆里，湿度传感器也特别重要，因为那些珍贵的文物可受不了太湿或者太干的环境，它得保证文物周围的湿度刚刚好，就像给文物请了个贴心的小管家。
常用传感器的工作原理及应用
常用传感器的工作原理及应用传感器是一种能够将非电量转化为电信号的设备，它可以检测和测量环境中的各种物理量和化学量，如温度、湿度、压力、光照、声音等。
传感器的应用范围非常广泛，包括工业生产、医疗保健、通信技术、农业、环境监测等领域。
下面将对一些常用的传感器的工作原理及应用进行介绍。
1.温度传感器温度传感器广泛应用于生活和工业生产中，常见的应用包括恒温控制、空调系统、电子设备散热等。
温度传感器的工作原理基于热电效应或热敏电阻效应。
例如，热电偶是利用两种不同金属的热电势发生变化的原理，将温度转化为电压信号。
2.压力传感器压力传感器主要用于测量气体或液体的压力，应用范围很广，包括汽车、航空航天、石油化工、环境监测等。
常见的压力传感器有压力变送器、压力传感膜片等。
工作原理主要是根据杨氏模量或电容变化来测量压力变化。
3.湿度传感器湿度传感器用于测量空气中的湿度，通常用于室内环境控制、气象观测、农业生产等。
湿度传感器的工作原理主要是利用湿度变化对传感器表面的电容或阻抗产生影响，从而测量湿度值。
4.光照传感器光照传感器用于测量环境中的光照强度，广泛应用于智能家居、自动照明、安防监控等领域。
常见的光照传感器有光敏电阻、光敏二极管等。
它们的工作原理依赖于光的照射对其电阻或电流产生变化。
5.声音传感器声音传感器用于检测环境中的声音信号，常用于安防监控、噪声控制、语音识别等。
声音传感器一般采用麦克风作为接收器，通过将声音信号转化为电信号进行测量和分析。
6.加速度传感器加速度传感器通常用于测量物体的加速度或振动，广泛应用于汽车、航空航天、体育运动设备等。
加速度传感器的工作原理有多种，包括电容式、压电式、电感式等。
例如，压电加速度传感器利用压电材料的压电效应，将物体的加速度转化为电荷量的变化。
总而言之，传感器是现代科技中不可或缺的一部分，它们通过检测和测量环境中的各种物理量和化学量，为我们提供了大量的信息和数据。
这些传感器的工作原理多种多样，但核心目标都是将非电量转化为电信号。
正确的选用压力传感器
正确的选用压力传感器压力传感器的分类在选用压力传感器之前，需要了解压力传感器的分类及其工作原理。
根据测量原理不同，压力传感器可分为以下几类：1.应变式压力传感器应变式压力传感器是最常用的压力传感器。
它基于金属应变效应工作。
当受力后，应力将导致金属材料发生应变变化。
应变变化可以测量并转化为电压输出信号。
2.磁电式压力传感器磁电式压力传感器是基于磁性材料受外加压力变化时磁场的变化，从而导致电导率或电阻的改变而产生信号输出的测量传感器。
其输出电信号大小与压力成正比，可以进行更高精度的测量。
3.压电式压力传感器压电式压力传感器是基于压电效应实现。
压电材料在外加应力下产生电荷，其量大小与应力成正比，因此可以将压力转换为电信号输出。
4.电容式压力传感器电容式压力传感器是基于电容变化产生信号的测量传感器。
当多层电极板中间填充有一种介质，并且介质可以受到压力的变化，电容变化产生的电信号可以与传感器的压力变化进行对应。
如何选用压力传感器在选用压力传感器时，需要考虑以下几点：1.测量范围不同型号的压力传感器适用范围不同，需要根据实际工作条件确定需要测量的压力范围。
2.精度要求对于精度要求较高的应用场景，需要选择精度更高的压力传感器。
3.耐久性要求如果传感器需要长期使用或者承受较高的工作压力，需要选择能够承受这些条件的耐用型传感器。
4.工作环境不同的工作环境可能对压力传感器造成影响，例如温度、湿度等，需要选择适合工作环境的传感器。
5.信号输出根据传感器需要输出的信号类型选择相应的传感器，例如模拟信号、数字信号等。
压力传感器的安装和维护选用好传感器以后，还需要注意适当的安装和维护，以确保其正常工作。
以下是一些常见的安装和维护方法：1.安装位置应选择传感器受力较为合理的位置，并应采取适当的防护措施，以免受到机械损伤或电磁干扰等影响。
2.连接电路应该按照传感器的接线说明来正确连接传感器的电路。
在接线之前需要仔细确认所有电路是否正确接通。
传感器工作原理分为
传感器工作原理分为传感器的工作原理根据不同类型的传感器而有所不同。
下面列举了几种常见的传感器并说明其工作原理。
1. 压力传感器：压力传感器通过测量物体对其表面施加的力来确定压力大小。
常用的压力传感器有压电传感器和压阻传感器。
压电传感器利用压电效应，当外加力导致压电材料变形时，会产生电荷或电平变化。
压阻传感器则是将外加的压力作用于其内部的弹性体，通过测量产生的电阻变化来反映压力大小。
2. 温度传感器：温度传感器通过测量物体的热量来确定温度。
最常见的温度传感器是热电偶和热敏电阻。
热电偶利用两种不同金属之间的热电效应产生电压差，从而测量温度。
热敏电阻则是根据电阻与温度之间的关系，通过测量电阻的变化来确定温度。
3. 光传感器：光传感器通过测量电磁辐射来确定光照强度或光的频率。
常见的光传感器有光电二极管和光敏电阻。
光电二极管基于内部半导体材料的光电效应工作，当光照射到其表面时，会产生电流。
光敏电阻的电阻值会随着照射到它的光强度而发生变化，通过测量电阻的变化来确定光的强度。
4. 加速度传感器：加速度传感器通过测量物体的加速度来确定物体的运动状态。
常见的加速度传感器有压电加速度传感器和微机电系统（MEMS）加速度传感器。
压电加速度传感器利用压电材料在受到加速度时产生电荷或电位差。
MEMS加速度传感器则利用微机电系统技术制造的微小加速度计来测量加速度。
5. 湿度传感器：湿度传感器通过测量物体周围的湿气含量来确定湿度。
常见的湿度传感器有电容式湿度传感器和电阻式湿度传感器。
电容式湿度传感器利用物体和周围空气中的湿气形成的电容变化来测量湿度。
电阻式湿度传感器则是根据湿气的吸湿性质，通过测量电阻的变化来确定湿度。
需要注意的是，此处仅介绍了一些常见的传感器及其工作原理，实际上还有许多其他类型的传感器，每种传感器的工作原理都是不同的。
工业自动化设备中常用的传感器有哪些
工业自动化设备中常用的传感器有哪些在工业自动化中，传感器起着至关重要的作用，以使产品智能化和超自动化。
传感器帮助人们检测，分析，测量和处理各种变化，例如在工业生产场所发生的位置，长度，高度，外部和错位的变化。
传感器是一种设备，可以识别电气或物理或其他数量的进度，并以确认产量进度的方式交付收益。
简而言之，工业自动化传感器是输入设备，可提供有关特定物理量(输入)的输出(信号)。
传感器在预测和预防众多潜在过程中也起着举足轻重的作用，从而满足了许多工业传感应用的需求。
1、压力传感器压力传感器是一种可感知压力并将其转换为电信号的仪器，其数量取决于所施加的压力。
工业自动化中使用的主要压力传感器包括压力传感器和真空传感器。
压力传感器：压力传感器广泛用于工业和液压系统，这些高压工业自动化传感器也用于气候控制系统。
真空传感器：当真空压力低于大气压时，会使用真空传感器，并且很难通过机械方法进行检测。
这些传感器通常取决于电阻与温度相关的加热丝。
当真空压力增加时，对流下降，导线温度上升。
2、温度传感器温度传感器是一种从资源中收集有关温度的信息并将其更改为其他设备可以理解的形式的设备。
它是传感器的常用类别，可以检测温度或热量，并且可以测量介质的温度。
自动化中使用的主要温度传感器包括数字温度传感器和温湿度传感器。
温度传感器的应用：连续测量空气，土壤或水中的温度;用于复杂工业应用中的测量;用于在恶劣的工作条件下进行测量。
3、扭矩传感器扭矩传感器具有基本的机械挡块，可提高过载能力，并在安装和操作期间提供额外的保护。
工业自动化中使用的重要传感器包括旋转扭矩和扭矩传感器。
扭矩传感器的应用：用于测量旋转速度和维护必要性;用于测量质量和质量惯性矩;从准静态过程的角度来看要计算的扭矩量;用于测量最高旋转速度，振荡扭矩。
《化学实验室中的传感器应用》
化学实验室中的传感器应用传感器是现代科学实验中不可或缺的重要工具。
在化学实验室中，传感器的应用已经渗透到了各个领域，它们能够快速、准确地检测和监测实验过程中的各种物理和化学参数，大大提高了实验的准确性和效率。
本文将以实际工作经验为基础，介绍几种在化学实验室中常用的传感器及其应用。
一、温度传感器温度是化学反应过程中最重要的参数之一。
温度传感器可以实时监测反应体系的温度变化，确保实验在适宜的温度条件下进行。
在化学实验室中，常用的温度传感器有热电偶、热电阻和温度计等。
热电偶是一种非接触式温度传感器，具有响应速度快、测量范围广等优点，适用于高温环境的测量。
热电阻则是一种接触式温度传感器，具有测量精度高、稳定性好等特点，适用于常温环境的测量。
温度计则是一种直接显示温度的传感器，操作简单，但测量范围和精度相对较低。
二、压力传感器在化学实验中，压力的变化往往与反应速率、产物等密切相关。
压力传感器可以实时监测实验体系中的压力变化，为研究者提供重要数据。
在化学实验室中，常用的压力传感器有气压计、压力表和压力传感器等。
气压计主要用于测量大气压力，而压力表则用于测量容器内的压力。
压力传感器则可以实现对微小压力的精确测量，适用于各种实验场景。
三、液位传感器在化学实验中，液体的体积和液位的变化常常需要实时监测。
液位传感器可以准确测量容器内的液位高度，确保实验的安全性和准确性。
在化学实验室中，常用的液位传感器有浮球式液位传感器、超声波液位传感器和磁翻板液位传感器等。
浮球式液位传感器通过浮球的浮沉来控制液位的测量，结构简单，但测量范围有限。
超声波液位传感器则利用超声波的传播速度来测量液位，具有测量范围广、精度高等优点。
磁翻板液位传感器则通过磁性翻板的翻转来测量液位，具有结构稳定、可靠性好等特点。
四、气体传感器在化学实验中，气体的性质和浓度对实验结果具有重要影响。
气体传感器可以实时监测实验体系中的气体成分和浓度，为研究者提供重要参考。
5常用传感器变换原理
5常用传感器变换原理传感器是指能够将各种非电气量转换为电信号的装置。
它们在工业、医疗、环境、交通等领域都发挥着重要作用。
下面将介绍5种常用传感器的变换原理。
1.温度传感器温度传感器是最常见的传感器之一，它们常用于测量环境温度、物体表面温度等。
温度传感器的变换原理一般基于热电效应、温度敏感电阻或热敏电阻等。
其中，热电效应是指当两个金属导体形成闭合回路时，其回路中存在温度梯度时将产生一个电动势，利用这一现象可以测量温度。
温度敏感电阻或热敏电阻则是利用电阻值随温度变化的特性来实现温度测量。
2.压力传感器压力传感器常用于测量气体或液体的压力。
压力传感器的变换原理主要分为电容式、电阻式和压阻式。
其中，电容式压力传感器利用介电体的电容随压力变化来进行测量；电阻式压力传感器则是利用电阻材料的电阻值随压力变化来实现测量；压阻式压力传感器则是利用半导体材料的电阻值随压力的变化而变化。
3.光电传感器光电传感器主要用于检测光的存在、光的强度等。
光电传感器的变换原理主要包括光敏电阻式、光敏二极管式和光电管式。
光敏电阻式光电传感器利用光的照射会改变电阻值的特性，从而检测光的存在；光敏二极管式光电传感器则是利用光照射后会产生电流的特性来实现检测；光电管式光电传感器则是利用光照射后会产生电离的特性来实现光的检测。
4.加速度传感器加速度传感器主要用于检测物体的加速度。
加速度传感器的变换原理一般基于质量的作用力或物理效应来实现。
常见的变换原理包括压电效应、电容式加速度传感器和微机电系统（MEMS）加速度传感器。
压电效应加速度传感器利用物体受到作用力后产生的压电效应来进行测量；电容式加速度传感器则是利用加速度变化时电容值的变化来实现测量；MEMS加速度传感器则是利用微机电系统技术制作的传感器来测量物体的加速度。
5.湿度传感器湿度传感器主要用于测量环境或物体的湿度。
湿度传感器的变换原理主要包括电容式、电阻式和共振式。
其中，电容式湿度传感器利用介质的相对湿度会影响电容值的特性来进行测量；电阻式湿度传感器则是利用电阻材料的电阻值随湿度变化的特性来实现测量；共振式湿度传感器则是利用湿度对振荡电路频率的影响来进行测量。
压力传感器有哪几种？它们的作用介绍有哪些？
压力传感器有哪几种？它们的作用介绍有哪些？压力传感器作为一种常用的传感器，广泛应用于各种工业自动化控制环境，涉及石油化工、油井、电力、船舶、机床、管道、水利水电、生产自动化、铁路运输、智能建筑、航空航天等行业。
有各种各样的压力传感器和不同的应用环境。
压力传感器有哪几种?它们的作用介绍有哪些?一、压力传感器的种类常见的有五种类型，包括压阻应变计、压电应变计、电磁应变计、电容应变计和振弦应变计;由于每种仪器都有自己的优点，适用环境会有所不同，因此可以根据仪器参数、设备类型、电源和信号、测量规模、接口等数据进行选择。
陶瓷压力传感器基于压阻效应。
压力直接作用于陶瓷膜的前表面，导致膜的微小变形。
厚膜电阻器印刷在陶瓷膜的背面，并连接到惠斯通电桥。
由于压敏电阻的压阻效应，电桥产生与压力成比例且与励磁电压成比例的高线性。
根据不同的压力范围，标准信号设置为2.0/3.0/3.3 mV/V，与应变传感器兼容。
二、压力传感器的种类的作用 1.蓝宝石压力传感器蓝宝石压力传感器采用应变电阻的工作原理，采用硅蓝宝石作为半导体传感器，具有优异的测量特性。
由硅蓝宝石制成的半导体传感元件对温度变化不敏感，即使在高温条件下也具有良好的工作特性;蓝宝石具有很强的抗辐射性;此外，硅蓝宝石半导体传感器没有p-n漂移。
2.进气压力传感器进气压力传感器检测阀后进气歧管的绝对压力，根据发动机转速和负载检测歧管中绝对压力的变化，然后将其转换为信号电压并发送至发动机控制单元(ECU)，ECU根据信号电压控制基本燃油喷射量。
进气压力传感器有很多种，包括电容式、压敏式等。
由于其体积小、安装灵活、响应时间快和检测精度高，广泛应用于D型喷油系统。
3.歧管绝对压力(MAP)传感器进气歧管绝对压力传感器位于车辆进气歧管附近或内部，可随时测量发动机上的功率负载。
传感器将这些测量值与真空进行比较，以确保一致性。
在应用中，MAP传感器非常重要，因为MAP传感器报告的外部因素可能导致发动机负荷增加和燃油流量需求增加。
压力传感器的分类
压力传感器是在其感受到压力变化后，把压力变化信号转换成具有电信号输出的传感元件。
而且它的使用的范围也很广了。
它是工业实践中常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
所以我们说到这么多种的行业，那么是不是也会有很多种类呢？其实压力传感器的种类很多，按照信号的产生方式一般有：电压型和频率型两种；电压型压力传感器有：压敏电阻式传感器、可变电感式压力传感器、膜盒式压力传感器、可变电阻式压力传感器、压力开关型的压力传感器等。
频率型压力传感器有：电容式及弹性波式压力传感器。
在汽车中应用最广的是压敏电阻式及电容式压力传感器和开关类型的压力传感器。
一、压敏电阻式压力传感器压敏电阻式压力传感器的传感元件是由位于膜片表面的压敏电阻与硅钢膜片组成。
膜片的周围有四个电阻互相连接，称为惠斯顿电桥电路，比如我们日常用的家电中的电源电路中整流部分一般用的就是惠思登电桥二极管整流电路。
当压力发生变化时，电桥电路电阻发生改变，电桥两端的5V电压发生变化，通过放大电路放大并转换成信号输出给接收设备。
压敏电阻式压力传感器由于其尺寸小、精度高且生产成本低，所以被广泛的应用在轿车及载货车上，也是目前汽车上进气压力传感器中最先进的一种。
但是，半导体元件的缺点是受温度影响较大，所以一般需要加装晶体管温度补偿电路。
电控系统中的进气压力传感器及轨压传感器大部分属于此种压力传感器。
二、膜盒式压力传感器这种传感器是由很薄的金属片焊接成气压罐，通过气体的正压力或负压力（即抽真空）使膜盒膨胀或收缩，膜片移动时驱动操纵杆移动，膜片经过微分变换器，使其转换成电阻变化形成电信号输出，工作原理类似于机械高压泵上的冒烟限制器。
三、可变电感式压力传感器该压力传感器主要是由两个线圈产生互感电压，当交变电压通过一个线圈时，通过互感作用使另一个线圈产生互感电压，耦合越紧则输出电压越大，所以，当铁芯向线圈中间移动时，输出信号增大。
常用压力传感器原理及结构介绍
常用压力传感器原理及结构介绍常用压力传感器简介振膜式谐振压力传感器振膜式压力传感器结构如图(a)所示。
振膜为一个平膜片，且与环形壳体做成整体结构，它和基座构成密封的压力测量室，被测压力 p经过导压管进入压力测量室内。
参考压力室可以通大气用于测量表压，也可以抽成真空测量绝压。
装于基座顶部的电磁线圈作为激振源给膜片提供激振力，当激振频率与膜片固有频率一致时，膜片产生谐振。
没有压力时，膜片是平的，其谐振频率为 f0；当有压力作用时，膜片受力变形，其张紧力增加，则相应的谐振频率也随之增加，频率随压力变化且为单值函数关系。
在膜片上粘贴有应变片，它可以输出一个与谐振频率相同的信号。
此信号经放大器放大后，再反馈给激振线圈以维持膜片的连续振动，构成一个闭环正反馈自激振荡系统。
如图(b)所示压电式压力传感器某些电介质沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。
当外力去掉后，它又会重新回到不带电的状态，此现象称为“压电效应”。
常用的压电材料有天然的压电晶体(如石英晶体)和压电陶瓷(如钛酸钡)两大类，它们的压电机理并不相同，压电陶瓷是人造多晶体，压电常数比石英晶体高，但机械性能和稳定性不如石英晶体好。
它们都具有较好特性，均是较理想的压电材料。
压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。
由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系：Q=kSp式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。
通过测量电荷量可知被测压力大小。
图1为一种压电式压力传感器的结构示意图。
压电元件夹于两个弹性膜片之间，压电元件的一个侧面与膜片接触并接地，另一侧面通过引线将电荷量引出。
被测压力均匀作用在膜片上，使压电元件受力而产生电荷。
电荷量一般用电荷放大器或电压放大器放大，转换为电压或电流输出，输出信号与被测压力值相对应。
除在校准用的标准压力传感器或高精度压力传感器中采用石英晶体做压电元件外，一般压电式压力传感器的压电元件材料多为压电陶瓷，也有用高分子材料(如聚偏二氟乙稀)或复合材料的合成膜的。
压力传感器的种类及其工作原理
压力传感器的种类及其工作原理
压力传感器是工业实践中最为常用的一种传感器。
一般一般压力传感器的输出为模拟信号，或在一段连续的时间间隔内，输出为数字信号。
压力传感器主要有应变式压力传感器、陶瓷压力传感器、集中硅压力传感器、蓝宝石压力传感器、压电压力传感器等。
1、应变片压力传感器原理
电阻应变片压力传感器的核心部分是电阻应变片，当金属丝受外力作用时，其长度和截面积都会发生变化，其电阻值会发生转变，假如金属丝受外力作用而伸长时，其长度增加，而截面积削减，电阻值便会增大。
2、陶瓷压力传感器原理
抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥，由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号。
3、集中硅压力传感器原理
被测介质的压力直接作用于传感器的膜片上，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。
4、蓝宝石压力传感器原理
利用应变电阻式工作原理，在压力的作用下，钛合金接收膜片产
生形变，该形变被硅-蓝宝石敏感元件感知后，其电桥输出会发生变化，变化的幅度与被测压力成正比。
5、压电压力传感器原理
当薄圆筒内侧受到压力作用时，圆筒的内张力增大，从而使其固有振动频率上升。
只要测出振筒的固有振动频率，就可知道压力大小。
圆筒的固有振动频率的测量精度打算于筒的谐振品质因数Q、信号处理电路和时钟信号精度。
几种常见压力传感器的测量原理了解一下
几种常见压力传感器的测量原理了解一下自动化技术的进步带动了工业设备的更新换代。
除了液柱式压力计、弹性式压力表外，工业设备中采用更多的是可将压力转换成电信号的压力变送器和传感器。
那么这些压力变送器和传感器是如何将压力信号转换为电信号的呢？1、压电压力传感器基于压电效应（Piezoelectric effect），利用电气元件和其他机械把待测的压力转换成为电量，再进行相关测量工作的测量精密仪器。
压电传感器只可以应用在动态测量当中。
主要的压电材料是：磷酸二氢胺、酒石酸钾钠和石英。
随着技术的发展，压电效应也已经在多晶体上得到应用了。
例如：压电陶瓷，铌镁酸压电陶瓷、铌酸盐系压电陶瓷和钛酸钡压电陶瓷等等都包括在内。
以压电效应为工作原理的传感器是机电转换式和自发电式传感器。
它的敏感元件是用压电材料制作而成的。
当压电材料受到外力作用时表面会形成电荷，电荷通过电荷放大器、测量电路的放大以及变换阻抗以后，就会被转换成为与所受外力成正比关系的电量输出。
它用来测量力以及可以转换成为力的非电物理量，例如：加速度和压力。
优点是：重量较轻、工作可靠、结构简单、信噪比高、灵敏度高以及信频宽等。
缺点是：有部分电压材料忌潮湿，因此需要采取一系列的防潮措施；而输出电流响应又比较差，就要使用电荷放大器或者高输入阻抗电路来弥补这个缺点。
2、压阻压力传感器压阻效应是用来描述材料在受到机械式应力下所产生的电阻变化。
不同于压电效应，压阻效应只产生阻抗变化，并不会产生电荷。
大多数金属材料与半导体材料都被发现具有压阻效应。
由于硅是现今集成电路的主要材料，以硅制作而成的压阻元件的应用就变得非常有意义。
电阻变化不单是来自与应力有关的几何形变，而且也来自材料本身与应力相关的电阻，这使得其程度因子大于金属数百倍之多。
压阻压力传感器一般通过引线接入惠斯登电桥中。
平时敏感芯体没有外加压力作用，电桥处于平衡状态（称为零位），当传感器受压后芯片电阻发生变化，电桥将失去平衡。
机舱中常用的传感器
机舱中常用的传感器一、温度传感器较低温度场合——用热电阻或热敏电阻式（用半导体材料制成，具有负的电阻温度系数），如冷却水、滑油温度、主轴承温度等。
较高温度场合——热电偶式，如主机排气温度。
1．热电阻式温度传感器热电阻常由铜丝或铂丝用双线并绕在绝缘骨架上，再插入护套内组成。
其电阻与温度成正比（正的电阻温度系数）。
铜热电阻——测温范围-500C～+1200C。
铂热电阻——测温范围-1200C～+8000C（监视系统多用铂电阻）热电阻测温电桥Rt：热电阻； R0：调零（调迁移）电位器W：调桥臂电流（调量程）电位器；R1=R2为固定电阻（R1>> Rt，R2>>R0）i1=i2=i主要取决于R1、R2的大小。
设Rt=起始电阻Rt0+随温度变化电阻ΔRt，则输出电压：Uab=Ua--Ub=i Rt--i R0=i(Rt0+ΔRt)--iR0当t=00C时，ΔRt=0，则Rt=R0，这时可调整R0使Uab=0（调零）。
如果起始温度为TL，对应热电阻起始电阻为RL，可调整R0=RL，同样可使Uab=0，即将测温始点迁移到TL。
当温度在TL的基础上升时，Rt增大ΔRt，此时Ua↑,而Ub不变，Uab↑，即：Uab=Ua--Ub =i(Rt0+ΔRt)--iR0= iΔRt可见电桥输出Uab与热电阻随测量温度而变化的阻值ΔRt成正比，此即热电阻的温度检测原理。
其量程可由W改变电流值来调整，即t=tmax时，使Uab=Uabmax热电阻的温度修正——热电阻三线制接法热电阻插入需检测的监视点，与测量电桥之间用铜丝线连接，铜丝线的阻值也会随温度而变化，引起测量误差。
实际测量电桥中采用热电阻“三线制”连接法来实现环境温度的补偿，即增加一根电源线LC，将热电阻的两根导线La和Lb分别接在测量桥臂和调零桥臂上Uab=Ua--Ub =i(Rt+Ra)--i(R0+Rb)=i(Rt--R0)+i(Ra--Rb)只要Ra恒等于Rb，则Uab与环境温度无关。
icp传感器原理
icp传感器原理ICP传感器原理ICP传感器是一种常用的压力传感器，它采用了一种被称为ICP （Integrated Circuit Piezoelectric）的技术原理。
该传感器通过将压力转变为电荷信号，实现了对压力的测量和监测。
ICP传感器的工作原理涉及到压电效应。
压电效应是指某些晶体材料在受到外力作用时会产生电荷。
这些晶体材料被应用在ICP传感器的压电元件中，常用的材料有石英和陶瓷。
ICP传感器的压电元件通常由两个层面组成，中间夹着一层压电材料。
当外部施加压力到传感器上时，压电材料会产生电荷。
这些电荷会通过传感器内部的导线传输到放大器，然后被放大器转换为电压信号。
ICP传感器的放大器是其工作的关键组件，它负责放大从压电元件获取的微弱电荷信号。
传感器的输出信号通常是电压信号，其幅度与施加在传感器上的压力成正比。
这使得我们可以通过测量输出信号的电压值来确定压力的大小。
ICP传感器具有许多优点。
首先，由于使用了压电效应，传感器对于压力变化非常敏感。
其次，传感器的响应速度非常快，可以实时监测压力的变化。
此外，ICP传感器的输出信号稳定可靠，不易受到外界干扰。
ICP传感器在许多领域都有广泛的应用。
例如，它可以用于汽车行业中对汽车发动机的压力监测，有助于确保发动机的正常运行。
此外，ICP传感器还可以应用于工业生产中的压力控制和监测任务。
然而，ICP传感器也有一些限制。
首先，传感器的安装和连接必须非常精确，以确保压电元件能够准确地感知压力。
其次，传感器的工作温度范围有限，不适用于极端温度条件下的应用。
总的来说，ICP传感器是一种基于压电效应的压力传感器。
它通过将压力转化为电荷信号实现对压力的测量和监测。
ICP传感器具有响应速度快、输出信号稳定可靠等优点，广泛应用于各个领域。
然而，传感器的安装和工作温度范围需要注意，以确保其正常运行。
常见压力传感器原理汇总
常见压力传感器原理汇总压力传感器是一种用于测量压力的设备，常用于工业、汽车、医疗等领域。
以下是常见的压力传感器原理：1.电阻式压力传感器：电阻式压力传感器基于电阻的变化来测量压力。
传感器内部包含一个变阻器，当受力传到传感器上时，变阻器的阻值也发生变化。
通过测量阻值的变化，可以得出压力的数值。
该原理适用于低压力测量。
2.谐振式压力传感器：谐振式压力传感器基于谐振频率的变化来测量压力。
传感器内部包含一个谐振器，当受力传到传感器上时，谐振频率会发生变化。
通过测量频率的变化，可以得出压力的数值。
该原理适用于高压力测量。
3.容积式压力传感器：容积式压力传感器基于压力对容积的影响来测量压力。
传感器内部包含一个可以变化容积的压力腔体，当受力传到传感器上时，压力腔体的容积会发生变化。
通过测量容积的变化，可以得出压力的数值。
该原理适用于中压力测量。
4.气隙传感器：气隙传感器基于压力对气隙大小的影响来测量压力。
传感器内部包含一个气隙，当受力传到传感器上时，气隙大小会发生变化。
通过测量气隙的变化，可以得出压力的数值。
该原理适用于高精度压力测量。
5.晶体管式压力传感器：晶体管式压力传感器基于晶体管的电流变化来测量压力。
传感器内部包含一个晶体管，当受力传到传感器上时，晶体管的电流会发生变化。
通过测量电流的变化，可以得出压力的数值。
该原理适用于高精度压力测量。
6. piëzoresistive压力传感器：piëzoresistive压力传感器基于半导体材料的电阻变化来测量压力。
传感器内部包含一个或多个piëzoresistive材料，当受力传到传感器上时，材料的电阻会发生变化。
通过测量电阻的变化，可以得出压力的数值。
该原理适用于高精度压力测量，尤其在微小压力范围内更具优势。
以上是常见的压力传感器原理。
不同的传感器原理适用于不同的压力范围和精度要求。
选择合适的压力传感器原理是确保测量准确性和稳定性的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
联系方式
中国 精量电子（深圳）有限公司 深圳市南山区科技园北区朗山路２６号 精量电子亚洲总部大楼 电话：＋８６ ７５５ ３３３０ ５０６８ 传真：＋８６ ７５５ ３３３０ ５０７９ 邮箱： sales.china@ 北美
Measurement Specialties Inc. 1000 Lucas Way Hampton,VA 23666 Tel: 1-757-766-1500 Fax: 1-757-766-4297 Sales: sales.hampton@
The information in this sheet has been carefully reviewed and is believed to be accurate; however, no responsibility is assumed for inaccuracies. Furthermore, this information does not convey to the purchaser of such devices any license under the patent rights to the manufacturer. Measurement Specialties, Inc. reserves the right to make changes without further notice to any product herein. Measurement Specialties, Inc. makes no warranty, representation or guarantee regarding the suitability of its product for any particular purpose, nor does Measurement Specialties, Inc. assume any liability arising out of the application or use of any product or circuit and specifically disclaims any and all liability, including without limitation consequential or incidental damages. Typical parameters can and do vary in different applications. All operating parameters must be validated for each customer application by customer’s technical experts. Measurement Specialties, Inc. does not convey any license under its patent rights nor the rights of others.
内部结构图
环境指标:
工作环境 储存温度 冲击 震动 介质(P1&P2) -40˚C~+85˚C -55˚C~100˚C 150g 认证试验 0~2kHz，20g 正弦认证试验 适用于那些不与多醚酰亚胺， 硅， 氟 硅酮密封片起作用的介质
24PC 选择指南（差压、表压）
型号 24PCE 24PCA 24PCB 24PCC 24PCD 24PCF 24PCG 压力范围 psi 0.5 1.0 5.0 15 30 100 250 Min. 24 30 85 165 240 156 145 量程，mV Typ. 35 45 115 225 330 225 212 Max. 46 60 145 285 420 294 280 敏感度 mV/psi typ. 70 45 23 15 11 23 0.85 过压 psi, max 20 20 20 45 60 200 500
ＣＥ认证规范
EN55022 Emissions Class A & B IEC61000-4-2 Electrostatic Discharge Immunity (6kV contact/8kV air) IEC61000-4-3 EM Field Immunity (30V/m) IEC61000-4-4 Electrical Fast Transient Immunity (1kV) IEC61000-4-5 Surge (1kV) IEC61000-4-6 Conducted Immunity (10V) IEC61000-4-9 Pulsed Magnetic Field Immunity (100A/m) US5100 2/4
输出选项
编号 输出
3 4 5 6 7 0.5 – 4.5 V (ratiometric) 1–5V 4 – 20 mA 0–5V 0 – 10 V
最小
4.75 8 9 8 15
供电（Ｖ） 典型 最大
5 5.25 30 30 30 30
●
基本传感器
技术规格： （10.0±0.01 VDC 供电,25˚C）
电源 零点偏置 零点漂移,0~25˚C,25~50˚C 线性度,P2>P1,最佳拟合直线 灵敏度温飘,25~0˚C，25~50˚C 重复性 & 迟滞 反应时间 输入阻抗 输出阻抗 全年漂移 重量 注:综合误差计算请参阅样本附录 Min. ---30 ------------------Typ. 10 0 ±2.0 ±0.25 ±5.0 ±0.15 --5.0K 5.0K ± 0.5 2 Max. 12 +30 --±1.0 ----1.0 --------单位 VDC mV mV % 满量程 % 满量程 % 满量程 ms ohms ohms % 满量程 g
脚１：电源＋ 脚２：输出＋ 脚３：电源－ 脚４：不用
压力接口
４～２０ｍＡ输出
脚１：电源＋ 脚２：不用 脚３：反馈 脚４：不用
连接器 连接器
电压输出
脚Ａ：电源＋ 脚Ｂ：电源－ 脚Ｃ：输出＋ 通气孔 压力接口
４～２０ｍＡ输出
脚Ａ：电源＋ 脚Ｂ：输出
配套连接器：外罩Ｐ／Ｎ：１２０７８０９０ 导柱Ｐ／Ｎ：１２１０３８８１－Ｌ 注：可另定购带３英寸长（９１４．４ｍｍ）电缆线专用插头， 订货号：２００１１４０－０３。其它长度请与工厂联系。
量程 ０～１ ０～２ ０～３．５ ０～７ ０～１０ ０～２０ ０～３５ ０～７０ ０～１００ ０～２００ ０～３５０ ０～７００
barg • • • • • • • • • • • •
bara • • • • • • • • • • • •
性能参数
供电电压：５Ｖｄｃ 参考温度：２５℃（除非另有说明）
特点
• • • • •
应用
重工业ＣＥ认证 １００Ｖ／ｍ电磁干扰保护 结构小巧 ０．７５％综合误差 －４０℃～１２５℃工作温度范围
• • • • • • • •
高级ＨＶＡＣ控制 制冷系统 自动检测系统 工业过程控制 泵和压缩机 液压／气动系统 农机设备 能源和水处理系统
US5100
1/4
单位
%Span %Span %Span ° C ° C ° C Rated Rated g g Million grams
备注
1 2 3 3
4 5 6
与３１６Ｌ不锈钢兼容的各种介质
特殊型号请与工厂联系 备注：
１． 最佳拟和直线。 ２． 总误差包括精度误差，温度误差，量程和零点误差。 ３． 输出为标准电缆型最大温度范围为：－２０℃～１０５℃。 ４． 参照ＭＩＬ－ＳＴＤ－８１０Ｃ，程序５１４．２，图５１４．２－２，曲线Ｌ。 ５． １／２正弦波，参照ＭＩＬ ＳＴＤ ２０２Ｆ，方法２１３Ｂ，条件Ａ。
４～２０ｍＡ输出
脚Ａ：电源＋ 脚Ｄ：输出
通气孔 压力接口
电压输出
脚Ａ：电源＋ 脚Ｂ：输出＋ 脚Ｃ：电源－ 脚Ｄ：电源－ 脚Ｅ：不用 脚Ｆ：通气孔（＞１０００Ｐｓｉ） 配套插头： 带通气孔连接器：
连接器
3/4
精量电子（深圳）有限公司
US5100
Ｕ５１０5-300PG
压力类型（Ｇ＝表压，Ａ＝绝压，Ｓ＝密封表压） 压力单位（Ｐ＝Ｐｓｉ，Ｂ＝Ｂａｒ） 压力范围（３００＝３００，０５Ｋ＝５０００，３．５＝３．５） 压力接口（２＝１／４ＢＳＰ，４＝７／１６－２０ＵＮＦ ○形圈，５＝１／４－１８ＮＰＴ， Ｐ＝７／１６－２０ Ｆｅｍａｌｅ ｗｉｔｈ Ｉｎｔｅｒｇｒａｌ Ｖａｌｖｅ Ｄｅｐｒｅｓｓｏｒ） 专用标识（ｎｎｎｎｎ＝客户定制） 电气连接（１＝２英尺电缆，４＝Ｐａｃｋａｒｄ连接器，５＝Ｂｅｎｄｉｘ连接器， ６＝Ｍｉｎ－Ｈｉｒｓｃｈｍａｎ ＤＩＮ ４３６５０ Ｉｎｄ Ｃ） 输出信号（３＝０．５～４．５Ｖ，４＝１～５Ｖ，５＝４～２０ｍＡ，６＝０～５Ｖ，７＝０～１０Ｖ） 型号
Ｕ５１００高性能不锈钢压力变送器
• • •
ＥＭＩ保护ＣＥ认证 工作温度范围宽 高精度
产品说明
ＵＳ５１００系列不锈钢超稳高精度压力传感器为了满足日益增加的环境要求而树立了新的性能价格比典范。该系 列传感器主要应用于气体或液体压力测量，同时也可测量污水，蒸气和轻微腐蚀性液体。 ＵＳ５１００采用ＭＥＡＳ独有的超稳芯片技术，可在较低的价格及宽的温度范围内提供优异的性能。通过硅油将不锈 钢膜片的压力传递到传感器敏感元件上。Ｕ５１００系列产品通过了最新的重工业ＣＥ认证，包括浪涌保护，以及承受在 电源正极及负极之间的过电压保护。本产品压力腔采用１００％的３１６Ｌ不锈钢材料，从而可以应用于大多数腐蚀性工 作环境，并可以安装ＯＥＭ 客户的需要进行特殊材质、特殊压力接口及特殊输出信号等要求的产品定制。 Ｕ５１００系列主要为ＯＥＭ客户大批量应用而设计，标准型号的产品可适用于大多数场合，但是我们的工程设计队 伍随时为客户的ＯＥＭ而准备。
US5100
4/4
精量电子（深圳）有限公司
压力传感器 24PC 系列 差压、表压和绝压 / 无放大，无补偿
