市政工程识图之桥梁工程
合集下载
《市政桥梁工程》PPT课件
桥梁主要由桥跨结构和桥墩桥台两大部分 组成。
1、桥跨结构(或称上部结构) 1)桥跨结构式在线路遇到障碍(如河流)而
中断时,跨越这些障碍物的结构物。
2)桥跨结构承担线路荷载跨越障碍,由主要 承重结构、桥面系和桥梁支座组成。
整理ppt
4
2、桥墩桥台(或称下部结构)
1)桥墩桥台是支承桥跨的建筑物。 2)桥台,位于桥梁两端,支承桥梁上部结构,
地下2.0m
河床底面 以下1.0m
护筒厚度
钢4~ 钢筋混凝土:
整理ppt
8mm
30
8~10cm
护壁套筒
整理ppt
31
(3)泥浆制备
护壁 机理
孔壁土体液态支撑;形成泥皮稳定孔 壁
其它 作用
土质 化学 处理剂 净化
悬浮钻渣、润滑钻具 、正循环排渣。
膨润土,水的PH值7~8之间,不含杂 质
无机:纯碱等。促使颗粒分散、防止 凝聚下沉
有机:丹宁液、拷胶液等降低粘度
整理ppt
32
重力沉淀法;振动筛净孔法。
泥浆池
整理ppt
33
钻孔
钻孔
冲击法 冲抓法 旋转法
整理ppt
34
① 冲击钻机钻孔
钻头
十字形 管形
整理ppt
35
十字钻头
整理ppt
36
孔径0.8~2.0m;孔深80m
孔径1.2~2.5m;孔深80m
整理ppt
37
冲击钻孔的施工要点
整理ppt
52
四、本章定额均考虑在已搭置的支架平台上操作, 但不包括支架平台,其支架平台的搭设与拆除应 按本册第九章有关项目计算。
五、陆上打桩采用履带式柴油打桩机时,不计陆 上工作平台费,可计20cm碎石垫层,面积按陆 上工作平台面积计算。
1、桥跨结构(或称上部结构) 1)桥跨结构式在线路遇到障碍(如河流)而
中断时,跨越这些障碍物的结构物。
2)桥跨结构承担线路荷载跨越障碍,由主要 承重结构、桥面系和桥梁支座组成。
整理ppt
4
2、桥墩桥台(或称下部结构)
1)桥墩桥台是支承桥跨的建筑物。 2)桥台,位于桥梁两端,支承桥梁上部结构,
地下2.0m
河床底面 以下1.0m
护筒厚度
钢4~ 钢筋混凝土:
整理ppt
8mm
30
8~10cm
护壁套筒
整理ppt
31
(3)泥浆制备
护壁 机理
孔壁土体液态支撑;形成泥皮稳定孔 壁
其它 作用
土质 化学 处理剂 净化
悬浮钻渣、润滑钻具 、正循环排渣。
膨润土,水的PH值7~8之间,不含杂 质
无机:纯碱等。促使颗粒分散、防止 凝聚下沉
有机:丹宁液、拷胶液等降低粘度
整理ppt
32
重力沉淀法;振动筛净孔法。
泥浆池
整理ppt
33
钻孔
钻孔
冲击法 冲抓法 旋转法
整理ppt
34
① 冲击钻机钻孔
钻头
十字形 管形
整理ppt
35
十字钻头
整理ppt
36
孔径0.8~2.0m;孔深80m
孔径1.2~2.5m;孔深80m
整理ppt
37
冲击钻孔的施工要点
整理ppt
52
四、本章定额均考虑在已搭置的支架平台上操作, 但不包括支架平台,其支架平台的搭设与拆除应 按本册第九章有关项目计算。
五、陆上打桩采用履带式柴油打桩机时,不计陆 上工作平台费,可计20cm碎石垫层,面积按陆 上工作平台面积计算。
桥梁工程图识读(ppt 58张)
(4)分布钢筋。一般用于钢筋混凝土板或高梁结
构中,用以固定受力钢筋的位置,使荷载分布 给受力钢筋,并防止混凝土收缩和温度变化出
现的裂缝。
识读桥梁工程图
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋,如箍筋、 预埋锚固筋、吊环等。如图11-16、图11-17所示。
图11-16 钢筋混凝土梁配筋示意图
识读桥梁工程图
(一)钢筋混凝土结构的基本知识
混凝土是由水泥、砂、石子和水按一定的比例拌和硬化而成的一种人
造石料。把它灌入定形模板中,经振捣密实和养护凝固后就形成坚硬 如石的混凝土构件。混凝土的抗压强度较高,抗拉强度较低,容易因
受拉而断裂,如图11-15所示。
识读桥梁工程图
图11-15 钢筋混凝土简支梁受力示意图
识读桥梁工程图
图11-10 桥墩结构图及桥墩与桥台立体示意图
识读桥梁工程图
识读桥梁工程图
二、识读钢筋混凝土结构物的配筋图
思考二:如何识读图11-12~图11-14?
图11-12 混凝土墩身钢筋网
识读桥梁工程图
图11-13 装配式预应力空心板桥的构造(单位:cm)
识读桥梁工程图
图11-14 装配式斜板钢筋构造示例(单位:cm)
识读桥梁工程图
桥梁下部结构的桥墩与桥台如图11-4所示。
图11-4 桥梁下部结构的桥墩与桥台 (a)桥墩;(b)桥台
识读桥梁工程图
桥梁的截面形式如图11-5所示。
图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面
识读桥梁工程图
(一)桥位平面图 桥位平面图是通过地形测量绘出桥位处的道路、
识读桥梁工程图
(四)构件结构图
在总体布置图中,桥梁构件的尺寸无法详细完整地表达,因此需要根据
桥梁工程制图与识图
桥梁工程制图与识 图
目录
• 桥梁工程制图基础 • 桥梁工程图的识读 • 桥梁工程图的绘制 • 桥梁工程图的规范与标准 • 实例分析
01
CATALOGUE
桥梁工程制图基础
制图基本知识
制图标准与规范
学习和掌握国家制图标准,确保图纸的规范性和统一 性。
绘图工具与材料
熟悉各种绘图工具如笔、尺、圆规等,以及绘图材料 如纸张、绘图板等。
总结词
理解桥梁的总体结构、跨度、桥面宽度和高度等基本信息。
详细描述
桥梁总体布置图展示了桥梁的整体结构,包括桥墩、桥跨、 桥面宽度和高度等基本信息。通过识读该图,可以了解桥梁 的基本尺寸和设计意图,为后续的施工和设计提供基础。
桥型构造图识读
总结词
掌握不同类型桥梁的特点和构造。
详细描述
桥型构造图主要展示了桥梁的类型、主梁结构、桥面铺装等细节信息。通过识 读该图,可以了解不同类型桥梁的特点和构造,为施工过程中的选型和设计提 供依据。
明确各方的审查责任和义务,确保审查工作 的有效实施。
图档管理规定
归档范围
规定需要归档的图纸范围和 要求,确保图纸的完整性和 系统性。
保管要求
明确图纸的保管条件和方法 ,确保图纸的长期保存和安 全性。
借阅与复制
规定图纸的借阅和复制程序 ,确保图纸的安全性和保密 性。
05
CATALOGUE
实例分析
某大桥的工程图分析
符号与标注
规定各类符号、代号、标注方法等,方便图 纸信息的准确传递。
图例与标注
明确各种材料、设备的表示方法和标注要求 ,确保图纸的可读性。
图样审查制度
审查内容
明确审查的重点内容,如设计是否符合规范 、是否满足安全要求等。
目录
• 桥梁工程制图基础 • 桥梁工程图的识读 • 桥梁工程图的绘制 • 桥梁工程图的规范与标准 • 实例分析
01
CATALOGUE
桥梁工程制图基础
制图基本知识
制图标准与规范
学习和掌握国家制图标准,确保图纸的规范性和统一 性。
绘图工具与材料
熟悉各种绘图工具如笔、尺、圆规等,以及绘图材料 如纸张、绘图板等。
总结词
理解桥梁的总体结构、跨度、桥面宽度和高度等基本信息。
详细描述
桥梁总体布置图展示了桥梁的整体结构,包括桥墩、桥跨、 桥面宽度和高度等基本信息。通过识读该图,可以了解桥梁 的基本尺寸和设计意图,为后续的施工和设计提供基础。
桥型构造图识读
总结词
掌握不同类型桥梁的特点和构造。
详细描述
桥型构造图主要展示了桥梁的类型、主梁结构、桥面铺装等细节信息。通过识 读该图,可以了解不同类型桥梁的特点和构造,为施工过程中的选型和设计提 供依据。
明确各方的审查责任和义务,确保审查工作 的有效实施。
图档管理规定
归档范围
规定需要归档的图纸范围和 要求,确保图纸的完整性和 系统性。
保管要求
明确图纸的保管条件和方法 ,确保图纸的长期保存和安 全性。
借阅与复制
规定图纸的借阅和复制程序 ,确保图纸的安全性和保密 性。
05
CATALOGUE
实例分析
某大桥的工程图分析
符号与标注
规定各类符号、代号、标注方法等,方便图 纸信息的准确传递。
图例与标注
明确各种材料、设备的表示方法和标注要求 ,确保图纸的可读性。
图样审查制度
审查内容
明确审查的重点内容,如设计是否符合规范 、是否满足安全要求等。
道路桥梁工程识图
7.5 城市道路排水系统工程图识读
7.5 城市道路排水系统工程图识读

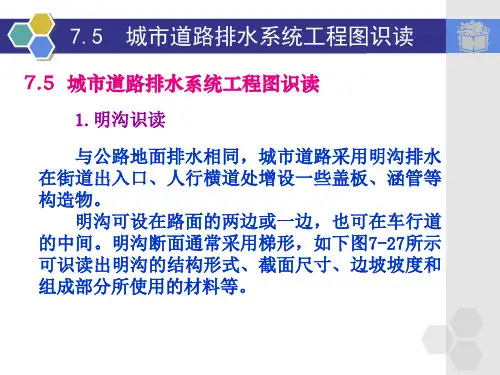

1.明沟识读
与公路地面排水相同,城市道路采用明沟排水 在街道出入口、人行横道处增设一些盖板、涵管等 构造物。
明沟可设在路面的两边或一边,也可在车行道 的中间。明沟断面通常采用梯形,如下图7-27所示 可识读出明沟的结构形式、截面尺寸、边坡坡度和 组成部分所使用的材料等。
7.5 城市道路排水系统工程图识读
7.5 城市道路排水系统工程图识读
图7-27 明沟构造图
7.5 城市道路排水系统工程图识读
7.5 城市道路排水系统工程图识读
2.暗管识读
由街沟、雨水口、连接支管、主干管、检查井 和出水口等部分组成的埋置在地下的排水系统称作 暗管系统。
道路上及其相邻地区的地面水依靠设计的道路 纵横坡度流向行车道两侧的街沟,然后顺街沟的纵 坡流入沿街沟设置的雨水口,由地下的与雨水口相 连的连接支管将雨水接入到主干管,再排入附近河 流或其他天然水体中去,如下图7-28所示暗管排水 图。
我国《城市道路设计规范》(CJJ37-1990)规定 道路中线纵坡度小于0.3%时,可在道路两侧行车道 边缘1~3m宽度范围内设置锯齿形街沟。设计时, 保持缘石顶面线与道路中心线的纵坡设计线平行,
7.5 城市道路排水系统工程图识读
7.5 城市道路排水系统工程图识读
5.锯齿形街沟识读
交替地改变缘石顶面线与平石(或路面)之间的高度 ,即交替地改变平石标高,在其低凹处设置雨水进 水口,并使进水口处的路面横坡放大,在两进水口 之间的分水点处的横坡减小,使行车道两旁平石的 纵坡度跟着进水口和分水点标高的变动而变动,这 样,街沟底路面边缘的纵断面就变成锯齿形,故称 为锯齿形街沟。
图7-33 检查井构造图
7.5 城市道路排水系统工程图识读
1.明沟识读
与公路地面排水相同,城市道路采用明沟排水 在街道出入口、人行横道处增设一些盖板、涵管等 构造物。
明沟可设在路面的两边或一边,也可在车行道 的中间。明沟断面通常采用梯形,如下图7-27所示 可识读出明沟的结构形式、截面尺寸、边坡坡度和 组成部分所使用的材料等。
7.5 城市道路排水系统工程图识读
7.5 城市道路排水系统工程图识读
图7-27 明沟构造图
7.5 城市道路排水系统工程图识读
7.5 城市道路排水系统工程图识读
2.暗管识读
由街沟、雨水口、连接支管、主干管、检查井 和出水口等部分组成的埋置在地下的排水系统称作 暗管系统。
道路上及其相邻地区的地面水依靠设计的道路 纵横坡度流向行车道两侧的街沟,然后顺街沟的纵 坡流入沿街沟设置的雨水口,由地下的与雨水口相 连的连接支管将雨水接入到主干管,再排入附近河 流或其他天然水体中去,如下图7-28所示暗管排水 图。
我国《城市道路设计规范》(CJJ37-1990)规定 道路中线纵坡度小于0.3%时,可在道路两侧行车道 边缘1~3m宽度范围内设置锯齿形街沟。设计时, 保持缘石顶面线与道路中心线的纵坡设计线平行,
7.5 城市道路排水系统工程图识读
7.5 城市道路排水系统工程图识读
5.锯齿形街沟识读
交替地改变缘石顶面线与平石(或路面)之间的高度 ,即交替地改变平石标高,在其低凹处设置雨水进 水口,并使进水口处的路面横坡放大,在两进水口 之间的分水点处的横坡减小,使行车道两旁平石的 纵坡度跟着进水口和分水点标高的变动而变动,这 样,街沟底路面边缘的纵断面就变成锯齿形,故称 为锯齿形街沟。
图7-33 检查井构造图
市政工程识图之桥梁工程共127页文档
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路,那么,任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远,吾将上下而求索。——屈原 75、内外相应,言行相称。——韩非
市政工程识图之桥梁工程
26、机遇对于有准备的头脑有特别的 亲和力 。 ቤተ መጻሕፍቲ ባይዱ7、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一, 也是成 功的利 器之一 。没有 它,天 才也会 在矛盾 无定的 迷径中 ,徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿.丘吉 尔。 30、我奋斗,所以我快乐。--格林斯 潘。
道路工程制图与识图(桥梁部分)
识读桥梁工程图
图11-28为桥墩承台钢筋结构图,请读者自己分析其与桥台承台钢筋 结构图的不同之处。
识读桥梁工程图
三、斜拉桥 斜拉桥是我国近几年发展最快、最多的一种桥梁,它具有外形轻巧、 简洁美观、跨越能力大等特点,如图11-29所示,斜拉桥由主梁、索塔和 形成扇状的拉索组成。
识读桥梁工程图
如图11-30所示,为一座双塔单索面钢筋混凝土斜拉桥总体布置图, 主跨为185 m,两旁边跨各为8件:Ⅰ-温暖或寒冷地区的大气环境与无侵蚀性的水或 土接触的环境;Ⅱ-严寒地区的大气环境、使用除冰盐环境、滨海 环境;Ⅲ-海水环境;Ⅳ-受侵蚀性物质影响的环境。
当受拉区主筋的混凝土保护层厚度大于50 mm时,应在保护层 内设置直径不小于6 mm、间距不大于100 mm的钢筋网。
识读桥梁工程图
• (2)尺寸单位:在路桥工程图中,钢筋直径的尺寸单位采用mm, 其余尺寸单位均采用cm,图中无需注出单位。
• (3)钢筋的编号和根数也可采用简略形式标注,根数注在N字之 前,编号注在N字之后。在钢筋断面图中,编号可标注在对应的方 格内,如图11-22所示。
图11-22 钢筋编号的标注
识读桥梁工程图
图11-6 桥位平面图
识读桥梁工程图
(二)桥位地质断面图 桥位地质断面图是根据水文调查和地质钻 探所得的资料,绘制的河床地质断面图,用以表示桥梁所在位置的地 质水文情况,包括河床断面线、地质分界线,特殊水位线(最高水位、 常水位和最低水位)。如图11-7所示。
地质断面图为了显示地质和河床深度变化情况,特意把地形高度 (标高)的比例较水平方向比例放大 数倍画出。如图11-8所示,地形高 度的比例采用1∶ 200,水平方向比例采用1∶500。
识读桥梁工程图
桥梁工程识图
(2).步骤:
1).先看标题栏和附注:
了解项目名称、相关单位、桥梁名称、类型、主要技术指标、施 工说明、比例、尺寸单位等。
各图纸分类:
2).阅读总体布置图:
弄清各投影图之间的关系。 先看立面图,了解桥梁结构形式、孔数、跨径大小、墩台形式和数 目、总长、总高、高程尺寸、里程桩号、河床断面、地质情况等。
2).平面图的表示:
采用分层掀开法绘制。
从左至右按上下顺序分别表示桥面及防护、伸缩缝、支座、盖梁、立 柱、承台、基础等的平面布置情况和基本尺寸。
3).横剖面图的表示:
采用全剖面图绘制。 表示桥梁上部、下部结构及布置情况、桥梁宽度和高度方向的基本 尺寸。
4).其它要素的表示
绘图比例: 图纸序号和总张数:在每张图纸的右上角或标题栏内。 标题栏:
结合平面图、横断面图等,了解桥梁的宽度、人行道尺寸、主梁 的断面形式。
3).阅读各构件结构图
先看一般构造图,了解桥梁各部分结构的具体尺寸和大小。 再将总体布置图和构件结构图结合起来,了解各构件的相互位置和 装置尺寸。 最后看钢筋结构图。
(3).识图实例:
图纸序号和总张数:在每张图纸的右上角或标题栏内。 标题栏:
3 桥位地质断面图
表示桥梁所处河床断面的水文、地质情况。
(1).表示方法
1).地质情况的表示:
河床断面(原始地形断面): 地质钻孔:表示地下岩层分布变化情况。
2).水文情况的表示:
最高水位线、最低水位线、设计水位线等。
3).其它要素的表示
绘图比例:1:500; 1:1000; 1:2000等。 图纸序号和总张数:在每张图纸的右上角或标题栏内。 标题栏:
表示桥梁在整个线路中的地理位置。
道路、桥梁、涵洞、隧道工程图识图
4.4.2.1 路线平面图 4.4.2.2 路线纵断面图 4.4.2.3 路基横断面图
桥跨结构(上部结构)——它是线
桥梁的组成: 路跨越障碍时的主要承载结构
附属结构—— 包括栏杆、灯柱、
支座等
桥墩和桥台(下部结构)——它 们支承桥跨结构,并将荷载传至 地基,位于桥中间的叫桥墩,位
于桥两端的叫桥台
设计一座桥梁要绘制许多图纸,包括桥位平 面图、桥位地质断面图、桥梁总体布置图、构 件结构图等。
桥位平面图主要表示道路路线通过江河、山 谷时建造桥梁的平面位置,采用较小的比例绘 制。它将桥梁和桥梁与路线连接处和地形、地 物、河流、水准点、地质探孔等表达清楚,与 路线平面图差不多。
桥位地质断面图是根据水文调查和地质钻探 所得的水文地质资料绘制的桥位处的河床的水 文地质断面图,包括河床断面、最高水位线、 常水位线和最低水位线,作为设计桥梁、桥台、 桥墩和计算土石方量的依据。
洞键有口部端由位墙端是式 墙洞和、口翼翼,墙墙洞式 或口两护的种坡构。、造 截洞和构必涵侧受进出常种水口缘成须洞端路冲水水采形墙铺石。保基墙基刷口口用式、砌等证础两免。和通一。
4.4.4.1 涵洞工程图的图示 特点
4.4.4.2 涵洞工程图示例
4.4.5.1 隧道工程图的图示 特点
4.4.5.2 隧道进口洞门设计 图示例
4.4.5.3 建筑限界及净空设 计图示例
平沿将表路里度的里以时条的长面线路示程左桩,线地 地 程当,加水度路由路 水地桩 侧 ,在部形 形 度线路线,所 可 粗 平 里于线准线路 路 示路12物号 每 在路分部 、 用设 以 粗 状 程型两画地路点部平、、由线线用: 隔 符线线:分 地 等计 在 实 况 ,线(:侧在物分面左的部地路统号上为 1: 物 高的 地 线 。 不平平沿:直一地用k向走分图形线一的表从: 线路形此表((m面面路表线定 形 图右向:主的上示路部 部来地线图线示1以图线图示公:.和范 图 例图边线路14表形要宽上只路分 分“通D5每第的~里按9导1例左围 上 来注起线示的.度沿表线用56常隔1302数规基”线来0写总点。起右按设示的内 , 表5.采于一0递定3符测本表公长到伏实计路宽b弯的 地 示用号定表增路号)量示里终度内变际路线度的道导距形地 。示。线垂来的。数及点化尺线和。容比线离曲用形在路直表导值各沿及寸中水例:点线等、图路示线线。路前其无心平较,中线设)高地点段进变走法 线 状小标的设计。状线物的方化画 画 况向,表一路长向出 一 及况来。所和公线,
道路工程桥梁识图
2023/6/11
30
•
在画平面图的位置画出的是半平面及半
基顶平面,这是由两个半视图合成的视图:
对称轴线上方一半画的是桥台本身的平面图;
对称轴线下方一半画的是沿着基顶剖切得到
的水平剖面(剖视)图。由于剖切位置已经
明确,所以未再对剖切位置作标注。虽然基
础埋在地下,但仍画成了实线。半平面及半
基顶平面反映了台顶、台身、基础的平面形
• 桥台常依据台身的水平断面形状来取名, 除T形桥台外,常见的还有U形桥台、十字形桥 台、矩形桥台等。
2023/6/11
21
2023/6/11
22
道碴槽
2023/6/11
23
端墙与挡碴墙 连接部
2023/6/11
24
桥台的表达 表示一个桥台总是先画出它的总图,用以表示桥
台的整体形状、大小以及桥台与线路的相对位置关系。 除桥台总图外,还要用较大的比例画出台顶构造
2023/6/11
39
2x75 30
4:1
531 50
10 64 M7.5 20
50 220 20
M10 50 290 255
595
4:1 100
500 650
10 20 20
780
680
50
10 20 218 2020
860
278
304
278
2023/6/11
40
桥台图的阅读
阅读桥台图时应同时阅读桥台总 图和台顶构造图,并按从整体到局部的顺 序进行。首先要了解桥台的类型,它在线 路中的位置及与路基、地面、轨道的关系; 进而弄情各主体部分的形状、材料、尺寸 等;再进一步看懂台顶各部分的形状、构 造和细部尺寸。若要知道顶帽和道碴槽的 钢筋布置情况,还要再阅读这些部分的钢 筋布置图。
桥梁工程识图
(4)桥面系结构图 包括人行道、栏杆、伸缩缝、桥面铺装层、路灯、标志标线等。
主梁工程图(横断面、剖面)
6、桥梁工程识图
(1)识图方法: 由桥梁总体布置图到构件结构图,由主要构件结构图到次要构件 结构图,由大轮廓图到小构件图。 读总体布置图时,以立面图为主,结合平面图和横断面图。 读构件结构图时,先一般构造图,再钢筋结构图。
钢筋数量(2)桥台桥墩工程图
桥台、桥墩以及盖梁构成 桥梁的下部结构,采用立面、平 面、侧面图表达。
立面:下部结构形状、宽 度与高度方向的位置、尺寸和高 程。
平面:下部结构各部分相 对位置、形状、长度与宽度方向 尺寸。
侧面:表达桥墩各部分相 对位置、形状、长度与高度方向 尺寸。
桥位平面图
3、桥位地质断面图
表示桥梁所处河床断面的水温、地质情况。 (1)地质情况的表示
河床断面(原始地形断面)的基本情况。 地质钻孔:表示地下岩层分布变化情况。 (2)水文情况的表示 最高水位线、最低水位线、设计水位线等。 (3)其他要素的表示 绘图比例:1:500;1:1000;1:2000等。 图纸序号和总张数:在每张图纸的右上角或标题栏内。 标题栏:在图纸下方。
桥梁总体布置图
5、构件结构图
明确各部分构件的结构形式,包括形状、大小和材料组成情况等。
(1)基础工程图 基础一般构造图采用剖面
图和平面图。 剖面:表示基础形状、长
度与高度方向的位置、尺寸和高 程。
平面:表达基础各部分相 对位置、形状、长度与宽度方向 尺寸。
钢筋结构图:确定基础钢 筋的种类样式,以及各种钢筋的 位置。
钢筋搭接长度:绑扎连接搭接接头不得小于35d,搭接单面焊接头不 得小于10d,搭接双面焊接头不得小于5d。
主梁工程图(横断面、剖面)
6、桥梁工程识图
(1)识图方法: 由桥梁总体布置图到构件结构图,由主要构件结构图到次要构件 结构图,由大轮廓图到小构件图。 读总体布置图时,以立面图为主,结合平面图和横断面图。 读构件结构图时,先一般构造图,再钢筋结构图。
钢筋数量(2)桥台桥墩工程图
桥台、桥墩以及盖梁构成 桥梁的下部结构,采用立面、平 面、侧面图表达。
立面:下部结构形状、宽 度与高度方向的位置、尺寸和高 程。
平面:下部结构各部分相 对位置、形状、长度与宽度方向 尺寸。
侧面:表达桥墩各部分相 对位置、形状、长度与高度方向 尺寸。
桥位平面图
3、桥位地质断面图
表示桥梁所处河床断面的水温、地质情况。 (1)地质情况的表示
河床断面(原始地形断面)的基本情况。 地质钻孔:表示地下岩层分布变化情况。 (2)水文情况的表示 最高水位线、最低水位线、设计水位线等。 (3)其他要素的表示 绘图比例:1:500;1:1000;1:2000等。 图纸序号和总张数:在每张图纸的右上角或标题栏内。 标题栏:在图纸下方。
桥梁总体布置图
5、构件结构图
明确各部分构件的结构形式,包括形状、大小和材料组成情况等。
(1)基础工程图 基础一般构造图采用剖面
图和平面图。 剖面:表示基础形状、长
度与高度方向的位置、尺寸和高 程。
平面:表达基础各部分相 对位置、形状、长度与宽度方向 尺寸。
钢筋结构图:确定基础钢 筋的种类样式,以及各种钢筋的 位置。
钢筋搭接长度:绑扎连接搭接接头不得小于35d,搭接单面焊接头不 得小于10d,搭接双面焊接头不得小于5d。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
剖切平面通过桥梁中心线沿纵向剖切。 2)平面图可采用半剖图或分段揭层的画法来表示,半剖图是
指左半部分为水平投影图,右半部分为剖面图(假想将上部结构揭 去后的桥墩、桥台的投影图)。
3)侧面图根据需要可画出一个或几个不同断面图。在路桥专业 图中,画断面图时,为了图面清晰、突出重点,只画剖切平面后 离剖切平面较近的可见部分。
10
一、桥梁的平面图、纵断面图、横断面图
(一)桥梁平面布置图 桥位平面图 桥位地质断面图 桥梁总体布置图
➢立面图 ➢平面图 ➢横剖面图
11
1、桥位平面图 将桥梁的设计结果用图例的形式绘制在实地测绘处的地
形图上,所得到的图样称为桥位平面图。 主要表达桥梁在道路路线中的具体位置及桥梁周围地形
地物的情况。
总体布置图可作为施工放样、确定墩台水平位置及各部分 标高、构件预制、架设安装的依据。
26
立面图上主要表达桥梁的总长、各跨跨径、纵向坡度、施工 放样和安装所必需的桥梁各部分的标高、河床的形状及水位高度。 立面图还应反映桥位起始点、终点、桥梁中心线的里程桩号等及 立面图方向桥梁各主要构件的相互位置关系。
断面图的下方附有钻孔表,从表中可了解到两钻孔的 里程桩号分别为K2十683.50m和K2十696.50,两钻孔的 间距为13m。
24
25
3、桥梁总体布置图
桥梁总体布置图主要由立面图、平面图、侧面图、路基设 计表及附注组成。
桥梁总体布置图反映河床地质断面及水文情况,主要表明 桥梁的形式、跨径、净空高度、孔数、总体尺寸,各主要构件 的数量和相互位置关系,还要对桥梁各部分的标高、使用材料 及总体设计说明等。
10.5为钻孔深度。同样也可读得2号钻孔的孔口标高为
574.60m,钻孔深度为12m。
23
河床断面线(地面线)用粗折线表示;钻孔深度范围内 的土层分层用细折线表示。图的左侧附有标尺,各土 层(砂夹卵石层和粘土层)的深度变化可由标尺确定。
图中标出了设计水位、常水位、低水位的标高数值分 别为579.50m、577.50m和575.40m标高。
平面图上主要表达桥梁在水平方向的线型、桥墩、桥台的布 置情况及车行道、人行道、栏杆等位置。
侧面图(横断面图)主要表达桥面宽度、桥跨结构横断面布置 及横坡设置情况。
路基设计表中应列出桥台、桥墩的桩号及各桩号处的设计高 程、各测点的地面高程及各跨的纵坡。
27
2.桥梁总体布置图的图示特点 1)由于桥梁左右对称,立面图一般采用半剖面图的形式表示,
19
主要内容和读图方式 坐标:横坐标表示长度,纵坐标表示标高 比例:为了清楚地表示河床断面及土层的深度变化状况, 绘制桥位地质断面图时,竖向比例比水平向比例放大数倍 绘出。 图样: 图表:
20
桥位地质断面图标出了河床断面线、各层地质情况、 最高水位线、常水位线和最低水位线,以便作为设计桥 梁、桥台、桥墩和计算土石方数量的依据;桥位地质断 面图中还标出了钻孔的位置、孔口标高、钻孔深度及孔 与孔之间的间距。
由图可知:桥梁的起、终点桩号为K2十668.48 和K2十711.52,大致为东西走向;
桥梁位于道路的直线段上,并与河道正交; 桥台两侧均设锥坡与道路的路堤连接; 桥位附近道路两侧有一村庄和大片农田等。
17
18
2、桥位地质断面图 桥位地质断面图是根据水文调查和地质钻探资料
所绘制的桥梁所在河床位置的地质断面图。
桥梁主要组成部分: 上部结构:主梁、主拱圈、桥面 下部结构:桥墩、桥台、墩台基础 附属结构:栏杆、灯柱、防护工程
3
4
5
6
刚架桥
7
湛江海湾大桥
8
9
桥梁结构图的主要图示特点 桥梁的下部结构大部分埋于土中,画图时常把土和水视 为透明体拿掉而不在图中画出,只画出构件的投影; 桥梁位于路线的一段,除标注桥梁本身大小尺寸外,还 要标出桥梁的主要部分相对于整个路线的里程桩号; 绘制桥梁工程图时仍采用缩小比例,不同的图样可以采 用不同的比例。
第二章 市政工程识图
第四节 桥梁工程图
1
第四节 桥梁工程图
一、桥梁的平面图、纵断面图、横断面图 二、桥梁结构件图 三、涵洞工程图
2
复习
桥梁:道路经过江河、山谷、低洼地、道路交叉时,保证车辆的正 常行使、宣泄水流和船只通行。
桥梁的种类: 钢桥、钢筋混凝土桥、钢—混凝土组合桥、石拱桥、木桥等。 梁式桥、拱式桥、刚架桥、斜拉桥、悬索桥等。
14
桥位平面图
15
如图所示,桥位平面图中的地形、地物、水准点 的表示方法与路线平面图相同。
由于桥位平面图采用的比例比路线平面图大,因 此可表示出路线的宽度,此时,道路中心线采用 细点画线表示,路基边缘线采用粗实线表示。图 中还表示出了钻孔位置(孔1、孔2)和水准点(BMl) 的位置。
16
30
立面图 将纵剖面图绘在右边。 从图中可知:桥梁的总长为43.04m,共3孔,中孔跨径
12
一、桥梁的平面图、纵断面图、横断面图
主要内容和读图方式 比例:1:500、1:1000、1:2000 方位:指北针或坐标 地形:等高线 地物:标准图例 路线:反映线路的设计走向,和改桥梁与线路的连接情况 水准点:
13
主要内容
桥位处的地形、地物、水准点、钻孔位置; 不良工程地质现象的分布位置,如滑坡、断层等; 桥位与河流的平面关系; 桥位与公路路线的平面关系及桥梁的中心里程等。
4)根据道路工程制图国家标准规定,可将土体看成透明体,所 以埋入土中的基础部分都认为是可见的,可画成实线。
28
图 桥梁总体布置图
29
识读桥梁总体布置图
如图所示,装配式空心板桥的总体布置图包括立面 图、平面图、横剖面图三个视图,它们均采用了合 成视图。立面、平面的比例为1:300,横剖面的比 例为1:150。
桥梁的地质断面图有时以地质柱状图的形式直接绘 在桥梁总体布置图的立面图正下方。
21
图 桥位地质断面图
22
如图所示,图中竖直粗实线表示钻孔的位置与深度。
符号ZKl
574.10 中, 10.5
ZK表示钻孔,其右下角的数字“1”表示第一号钻孔;
分 数 线 上 面 的 数 字 574.10 为 孔 口 标 高 , 下 面 的 数 字
指左半部分为水平投影图,右半部分为剖面图(假想将上部结构揭 去后的桥墩、桥台的投影图)。
3)侧面图根据需要可画出一个或几个不同断面图。在路桥专业 图中,画断面图时,为了图面清晰、突出重点,只画剖切平面后 离剖切平面较近的可见部分。
10
一、桥梁的平面图、纵断面图、横断面图
(一)桥梁平面布置图 桥位平面图 桥位地质断面图 桥梁总体布置图
➢立面图 ➢平面图 ➢横剖面图
11
1、桥位平面图 将桥梁的设计结果用图例的形式绘制在实地测绘处的地
形图上,所得到的图样称为桥位平面图。 主要表达桥梁在道路路线中的具体位置及桥梁周围地形
地物的情况。
总体布置图可作为施工放样、确定墩台水平位置及各部分 标高、构件预制、架设安装的依据。
26
立面图上主要表达桥梁的总长、各跨跨径、纵向坡度、施工 放样和安装所必需的桥梁各部分的标高、河床的形状及水位高度。 立面图还应反映桥位起始点、终点、桥梁中心线的里程桩号等及 立面图方向桥梁各主要构件的相互位置关系。
断面图的下方附有钻孔表,从表中可了解到两钻孔的 里程桩号分别为K2十683.50m和K2十696.50,两钻孔的 间距为13m。
24
25
3、桥梁总体布置图
桥梁总体布置图主要由立面图、平面图、侧面图、路基设 计表及附注组成。
桥梁总体布置图反映河床地质断面及水文情况,主要表明 桥梁的形式、跨径、净空高度、孔数、总体尺寸,各主要构件 的数量和相互位置关系,还要对桥梁各部分的标高、使用材料 及总体设计说明等。
10.5为钻孔深度。同样也可读得2号钻孔的孔口标高为
574.60m,钻孔深度为12m。
23
河床断面线(地面线)用粗折线表示;钻孔深度范围内 的土层分层用细折线表示。图的左侧附有标尺,各土 层(砂夹卵石层和粘土层)的深度变化可由标尺确定。
图中标出了设计水位、常水位、低水位的标高数值分 别为579.50m、577.50m和575.40m标高。
平面图上主要表达桥梁在水平方向的线型、桥墩、桥台的布 置情况及车行道、人行道、栏杆等位置。
侧面图(横断面图)主要表达桥面宽度、桥跨结构横断面布置 及横坡设置情况。
路基设计表中应列出桥台、桥墩的桩号及各桩号处的设计高 程、各测点的地面高程及各跨的纵坡。
27
2.桥梁总体布置图的图示特点 1)由于桥梁左右对称,立面图一般采用半剖面图的形式表示,
19
主要内容和读图方式 坐标:横坐标表示长度,纵坐标表示标高 比例:为了清楚地表示河床断面及土层的深度变化状况, 绘制桥位地质断面图时,竖向比例比水平向比例放大数倍 绘出。 图样: 图表:
20
桥位地质断面图标出了河床断面线、各层地质情况、 最高水位线、常水位线和最低水位线,以便作为设计桥 梁、桥台、桥墩和计算土石方数量的依据;桥位地质断 面图中还标出了钻孔的位置、孔口标高、钻孔深度及孔 与孔之间的间距。
由图可知:桥梁的起、终点桩号为K2十668.48 和K2十711.52,大致为东西走向;
桥梁位于道路的直线段上,并与河道正交; 桥台两侧均设锥坡与道路的路堤连接; 桥位附近道路两侧有一村庄和大片农田等。
17
18
2、桥位地质断面图 桥位地质断面图是根据水文调查和地质钻探资料
所绘制的桥梁所在河床位置的地质断面图。
桥梁主要组成部分: 上部结构:主梁、主拱圈、桥面 下部结构:桥墩、桥台、墩台基础 附属结构:栏杆、灯柱、防护工程
3
4
5
6
刚架桥
7
湛江海湾大桥
8
9
桥梁结构图的主要图示特点 桥梁的下部结构大部分埋于土中,画图时常把土和水视 为透明体拿掉而不在图中画出,只画出构件的投影; 桥梁位于路线的一段,除标注桥梁本身大小尺寸外,还 要标出桥梁的主要部分相对于整个路线的里程桩号; 绘制桥梁工程图时仍采用缩小比例,不同的图样可以采 用不同的比例。
第二章 市政工程识图
第四节 桥梁工程图
1
第四节 桥梁工程图
一、桥梁的平面图、纵断面图、横断面图 二、桥梁结构件图 三、涵洞工程图
2
复习
桥梁:道路经过江河、山谷、低洼地、道路交叉时,保证车辆的正 常行使、宣泄水流和船只通行。
桥梁的种类: 钢桥、钢筋混凝土桥、钢—混凝土组合桥、石拱桥、木桥等。 梁式桥、拱式桥、刚架桥、斜拉桥、悬索桥等。
14
桥位平面图
15
如图所示,桥位平面图中的地形、地物、水准点 的表示方法与路线平面图相同。
由于桥位平面图采用的比例比路线平面图大,因 此可表示出路线的宽度,此时,道路中心线采用 细点画线表示,路基边缘线采用粗实线表示。图 中还表示出了钻孔位置(孔1、孔2)和水准点(BMl) 的位置。
16
30
立面图 将纵剖面图绘在右边。 从图中可知:桥梁的总长为43.04m,共3孔,中孔跨径
12
一、桥梁的平面图、纵断面图、横断面图
主要内容和读图方式 比例:1:500、1:1000、1:2000 方位:指北针或坐标 地形:等高线 地物:标准图例 路线:反映线路的设计走向,和改桥梁与线路的连接情况 水准点:
13
主要内容
桥位处的地形、地物、水准点、钻孔位置; 不良工程地质现象的分布位置,如滑坡、断层等; 桥位与河流的平面关系; 桥位与公路路线的平面关系及桥梁的中心里程等。
4)根据道路工程制图国家标准规定,可将土体看成透明体,所 以埋入土中的基础部分都认为是可见的,可画成实线。
28
图 桥梁总体布置图
29
识读桥梁总体布置图
如图所示,装配式空心板桥的总体布置图包括立面 图、平面图、横剖面图三个视图,它们均采用了合 成视图。立面、平面的比例为1:300,横剖面的比 例为1:150。
桥梁的地质断面图有时以地质柱状图的形式直接绘 在桥梁总体布置图的立面图正下方。
21
图 桥位地质断面图
22
如图所示,图中竖直粗实线表示钻孔的位置与深度。
符号ZKl
574.10 中, 10.5
ZK表示钻孔,其右下角的数字“1”表示第一号钻孔;
分 数 线 上 面 的 数 字 574.10 为 孔 口 标 高 , 下 面 的 数 字
