第—套一、填空题（25分，1分/空）1. 两构件之间为接触的运动副称为低副，引入一个低副将带入个约朿。
2. 如图所示较链四杆机构中，若机构以AB杆为机架时，为—机构；以CD杆为机架时，为_机构：以AD杆为机架时，为机构。
3. 在凸轮机构从动件的常用运动规律中，、运动规律有柔性冲击。
4. 采用标准齿条刀具加工标准齿轮时，其刀具的_线与轮坯—圆之间做纯滚动：加工变位齿轮时，英刀具的—线与轮坯—圆之间做纯滚动。
一对相啮合的大小齿轮齿而接触应力的关系是—，苴接触强度的关系是—。
5. 普通平键的工作而是_,工作时靠_传递转矩；英剖面尺寸按_选取，英长度根据_决定。
6. _螺纹常用于联接，螺纹联接常用的防松方法有—和改变联接性质三类。
7. 轴按照承载情况可分为_、—和—。
自行车的前轴是—，自行车的中轴是—。
二、问答题（16分，4分/题）1. 加大四杆机构原动件上的驱动力，能否是该机构越过死点位置？为什么？2. 一对标准宜齿轮，安装中心距比标准值略大，试龙性说明以下参数变化情况：（1）齿侧间隙：（2）Y J圆直径；（3）啮合角：（4）顶隙3. 在机械传动系统中，为什么经常将带传动布程在髙速级？带传动正常运行的条件是什么？4. 移动滚子从动件盘形凸轮机构若岀现运动失真，可采取什么改进措施？三、计算题（49分）1. 某变速箱中，原设计一对直齿轮，其参数为m=2.5mm, Z1=15, Z2=3&由于两轮轴孔中心距为70mm, 试改变设计采用斜齿轮传动，以适应轴孔中心距。
试确泄一对斜齿轮的主要参数（模数、齿数、压力角、螺旋角），并判断小齿轮是否根切。
（15分）2 ・图示轮系中，已知各轮齿数为:Zi= Z2 = Z3 =15, Z2=25, Z3= Z4=30, Z4 =2（左旋）,zs=60> zs =20（m=4mm）o 若ni=500r/min,转向如图所示，求齿条6的线速度v的大小和方向。
（16分）3. 一对3020S/P6的圆锥滚子轴承的轴系，轴上径向载荷F R=3000N,F A=500N,尺寸关系如图所示，求两轴承的径向当量动载荷Pd、P「2。
大学机械设计基础考试练习题及答案221
大学机械设计基础考试练习题及答案21.[单选题]减速器的传动比ｉ（ ）。
A)＞1B)＜1C)＝1答案:A解析:2.[单选题]牙嵌离合器适合于哪种场合的接合？（）A)只能在很低转速或停车时接合B)任何转速下都能接合C)高速转动时接和答案:A解析:3.[单选题]两块平板应采用( )只销钉定位。
A)1只B)2只C)3只答案:B解析:4.[单选题]滚动轴承中,为防止轴承发生疲劳点蚀,应进行 。
A)疲劳寿命计算B)静强度计算C)极限转速验算答案:A解析:5.[单选题]如图所示，三种机构运动简图中，运动不确定是哪几个图？ （ ）C)a）和c）答案:C解析:6.[单选题]下列特点中，（ ）是齿轮机构的优点。
A)适用于大中心距传动B)制造成本低C)可以实现任意两轴之间运动的传递答案:C解析:7.[单选题]起吊重物用的手动蜗杆传动宜采用( )的蜗杆。
A)单头,大升角B)单头,小升角C)多头,大升角答案:B解析:8.[单选题]普通平键联接的主要失效形式是什么？ （ ）A)工作面疲劳点蚀B)工作面挤压破坏C)压缩破裂答案:B解析:9.[单选题]( )是只能承受轴向力的轴承。
A)深沟球轴承B)圆锥滚子轴承C)推力球轴承答案:C解析:10.[单选题]套筒滚子链中,滚子的作用是( )。
A)缓冲吸震B)提高链的承载能力C)减轻套筒与轮齿间的摩擦与磨损答案:C解析:11.[单选题]T1 、T2分别为作用在蜗杆与蜗轮上的扭矩，两扭矩的关系是（ ）。
12.[单选题]滚子链传动中，尽量避免采用过渡链节的主要原因是什么？ （ ）A)制造困难B)价格高C)链板受附加弯曲应力答案:C解析:13.[单选题]浇注温度过高时，铸件会产生( )。
A)冷隔B)粘砂严重C)夹杂物答案:B解析:14.[单选题]螺栓联接的疲劳强度随被联接件刚度的增大而( )。
A)提高B)降低C)不变答案:A解析:15.[单选题]下述离合器中能保证被联接轴同步转动的是( )。
机械设计基础试题及答案解析
A卷一、简答与名词解释（每题 5 分，共70分）1. 简述机构与机器的异同及其相互关系答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。
相互关系：机器一般由一个或若干个机构组合而成。
2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。
3. 机构中的运动副具有哪些必要条件？答. 三个条件：①两个构件；②直接接触；③相对运动。
4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。
平面自由构件的自由度为3。
5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？答. 机构具有确定运动条件：自由度＝原动件数目。
原动件数目＜自由度，构件运动不确定；原动件数目＞自由度，机构无法运动甚至构件破坏。
6. 铰链四杆机构有哪几种基本型式？答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。
7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角。
α＋γ≡ 90 。
压力角（传动角）越小（越大），机构传力性能越好。
偏置曲柄滑块机构的最小传动角γmin 发生在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚子半径r T相等时：ρ=r T，凸轮实际轮廓变尖（实际轮廓曲率半径ρ' =0）。
在机构运动过程中，该处轮廓易磨损变形，导致从动件运动规律失真。
大学机械设计基础考试练习题及答案751

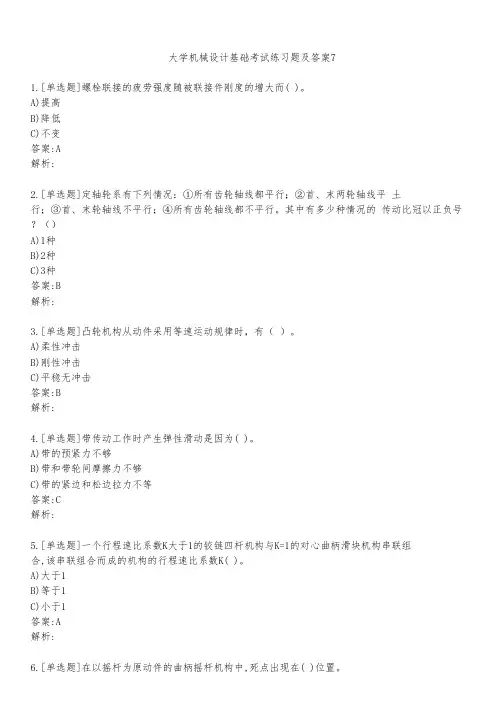

大学机械设计基础考试练习题及答案71.[单选题]螺栓联接的疲劳强度随被联接件刚度的增大而( )。
