机械设计课程设计说明书(单级蜗杆减速器)
带式输送机单级蜗杆减速器的设计.doc
带式输送机单级蜗杆减速器的设计机械课程设计说明目录:机械设计课程设计说明-机械设计课程设计说明-1-1设计主题: -2-2传动图: -2-3原始数据-2-4设计工作量要求-2-5传动装置总体设计-2-5.1拟议传动方案-2-5.2电机选择-3-5.3传动装置的确定总传动比及其分布-4-5.4传动装置运动和功率参数的计算-4-6传动部件的设计和计算类型、精度等级、材料和齿数-4-6.2确定容许应力-5-6.3接触强度设计-5-6.4检查蜗轮齿面的接触强度-7-6.5检查蜗轮齿根的弯曲强度-7- 6.6检查蜗杆的刚度.......-8-7轴设计计算-9-7.1蜗轮轴设计和计算-9-7.2蜗杆轴的设计和计算-13-8滚柱轴承的选择-17-9蜗杆联轴器的选择-17-10润滑剂的选择-18-11箱体的选择-18-12设计总结-19-13参考资料-21-1设计主题带式输送机上的单级蜗杆减速器2传输图13原始数据已知条件:输送带工作张力F=3.2 kN 输送带工作速度v=0.8m/s(输送带速度允许误差为5%)；滚筒直径d=335mm毫米；两班制，连续单向运行，负载稳定。
最高环境温度为350℃；小批量生产。
4.设计工作量要求每个学生独立完成一份减速器装配图、一份零件工作图(从动轴)和一份设计说明书。
5传动装置总体设计5.1提出的传动方案采用一级蜗轮蜗杆减速器，具有传动大、结构紧凑、传动平稳、噪音低的优点，适合在重、恶劣条件下长期工作。
缺点是效率低，发热量大，不适合传输大功率。
5.2选择电机，计算并解释工件机床主轴在稳定运行下所需的功率。
工作机器的主轴速度为:工作机器主轴上的扭矩:如传动图所示，主联轴器为弹性销联轴器和法兰联轴器，滚动轴承为滚柱轴承，传动关闭。
弹性销联轴器:双滚柱轴承:法兰连接(刚性):滚筒和皮带效率:闭式蜗轮蜗杆传动效率；(双端封闭)因此，电机和工件机床主轴之间的总效率为:η=0.9925 * 0.95 * 0.83 * 0.98 * 0.98 * 0.98 * 0.98 * 1=0.722，因此电机所需功率为:选择电机转速为n=，检查《机械设计手册》，电机型号为Y132M1-输送带的工作张力f=3.2 kn输送带工作速度v=0.8m/s(输送带速度允许误差为5%)；滚筒直径d=335mm毫米；两班制，连续单向运行，负载稳定。
机械设计(蜗轮蜗杆)
青岛理工大学课程设计说明书课题名称：机械设计课程设计学院：专业班级：学号：学生：指导老师：青岛理工大学教务处年月日《机械设计课程设计》评阅书题目单级蜗轮蜗杆减速器的设计学生姓名学号指导教师评语及成绩指导教师签名：年月日答辩评语及成绩答辩教师签名：年月日教研室意见总成绩：室主任签名：年月日摘要本次课程设计是设计一个单级减速器，根据设计要求确定传动方案，通过比较所给的方案，选择蜗轮蜗杆的传动方案，作为设计方案。
设计过程根据所给输出机的驱动卷筒的圆周力、带速、卷筒直径和传动效率。
确定所选电动机的功率，再确定电动机的转速范围，进而选出所需要的最佳电动机。
计算总传动比并分配各级传动比，计算各轴的转速、转矩和各轴的输入功率。
对传动件的设计，先设计蜗杆，从高速级运动件设计开始，根据功率要求、转速、传动比，及其其他要求，按蜗杆的设计步骤设计，最后确定蜗杆的头数，模数等一系列参数。
本次课程设计我采用的是普通圆柱蜗杆传动，蜗轮蜗杆减速器的优点是，传动比大，传动效率高，传动平稳，降低噪音。
之后设计蜗轮的结构，按《机械设计》所讲的那样设计，接下来对箱体进行大体设计，设计轴的过程中将完成对箱体的总体设计，设计轴主要确定轴的各段轴径及其长度，在此设计过程中完成了对一些附加件的设计包括对轴承的初选，主要是根据轴的轴向及周向定位要求来选定，然后对轴进行强度校核，主要针对危险截面。
这个过程包括一般强度校核和精密校核。
并对轴承进行寿命计算，对键进行校核。
设计过程中主要依据《课程设计》，对一些标准件和其他的一些部件进行选择查取，依据数学公式和经验进行对数据的具体确定。
关键字：减速器，蜗杆，轴，轴承，键目录摘要 (I)1 设计任务 (1)1.1 课程设计的目的 (1)1.2 课程设计要求 (1)1.3 课程设计的数据 (1)2 传动方案拟定 (2)2.1 确定传动方案 (2)2.2 选择单级蜗轮蜗杆减速器 (2)3 电动机的选择 (3)3.1 电动机功率计算 (3)3.2 电动机类型的选择 (3)4 计算传动比及运动和动力参数 (4)4.1 总传动比 (4)4.2 运动参数及动力参数的计算 (4)5 确定蜗轮蜗杆的尺寸 (5)5.1 选择蜗杆传动的类型及材料 (5)5.2 按齿面接触疲劳强度进行设计 (5)5.3 计算蜗轮和蜗杆的主要参数与几何尺寸 (5)5.4 校核齿根弯曲疲劳强度 (6)6 轴的设计计算 (9)6.1 蜗杆轴的设计计算 (9)6.2 蜗轮轴的设计和计算 (10)7 滚动轴承的选择及校核计算 (14)7.1 轴承的选择 (14)7.2 计算轴承的受力 (14)8 键联接的选择及校核计算 (16)8.1 选择键联接的类型和尺寸 (16)8.2 校核键联接的强度 (16)9 联轴器的选择 (18)10 减速器箱体的选择 (19)11 减速器的润滑与密封 (20)11.1 减速器蜗轮蜗杆的传动润滑方式 (20)11.2 减速器轴承润滑方式 (20)11.3 减速器密封装置的选择,通气孔类型 (20)总结 (21)参考文献 (22)1 设计任务1.1 课程设计的目的该课程设计是继《机械设计》课程后的一个重要实践环节，其主要目的是：（1）综合运用机械设计课程和其他先修课程的知识，分析和解决机械设计问题，进一步巩固和拓展所学的知识。
蜗轮蜗杆减速器说明书
一级蜗轮蜗杆减速器设计说明书第一章绪论1。
1本课题的背景及意义计算机辅助设计及辅助制造（CAD/CAM）技术是当今设计以及制造领域广泛采用的先进技术.本次设计是蜗轮蜗杆减速器，通过本课题的设计，将进一步深入地对这一技术进行深入地了解和学习.1.1。
1 本设计的设计要求机械零件的设计是整个机器设计工作中的一项重要的具体内容，因此,必须从机器整体出发来考虑零件的设计.设计零件的步骤通常包括：选择零件的类型；确定零件上的载荷；零件失效分析；选择零件的材料；通过承载能力计算初步确定零件的主要尺寸;分析零部件的结构合理性;作出零件工作图和不见装配图。
对一些由专门工厂大批生产的标准件主要是根据机器工作要求和承载能力计算，由标准中合理选择。
根据工艺性及标准化等原则对零件进行结构设计，是分析零部件结构合理性的基础.有了准确的分析和计算，而如果零件的结构不合理,则不仅不能省工省料，甚至使相互组合的零件不能装配成合乎机器工作和维修要求的良好部件,或者根本装不起来。
1。
2。
（1)国内减速机产品发展状况国内的减速器多以齿轮传动，蜗杆传动为主，但普遍存在着功率与重量比小，或者传动比大而机械效率过低的问题.另外材料品质和工艺水平上还有许多弱点。
由于在传动的理论上，工艺水平和材料品质方面没有突破，因此没能从根本上解决传递功率大，传动比大，体积小，重量轻，机械效率高等这些基本要求.(2）国外减速机产品发展状况国外的减速器，以德国、丹麦和日本处于领先地位，特别在材料和制造工艺方面占据优势,减速器工作可靠性好，使用寿命长.但其传动形式仍以定轴齿轮转动为主，体积和重量问题也未能解决好.当今的减速器是向着大功率、大传动比、小体积、高机械效率以及使用寿命长的方向发展.1.3.本设计的要求本设计的设计要求机械零件的设计是整个机器设计工作中的一项重要的具体内容，因此,必须从机器整体出发来考虑零件的设计计算,而如果零件的结构不合理，则不仅不能省工省料，甚至使相互组合的零件不能装配成合乎机器工作和维修要求的良好部件,或者根本装不起来。
一级蜗轮蜗杆减速器机械设计课程设计
计算内容：包括轴的 弯曲应力、剪切应力、 扭转应力等，以及轴 承的寿命计算。
计算方法：采用力 学方法和有限元分 析方法进行计算。
注意事项：考虑各 种工况和载荷组合 ，确保计算结果的 准确性和可靠性。
计算方法：采用有限元分析法对箱 体进行强度分析，确保箱体在承受 工作载荷时不会发生变形或断裂。
注意事项：在计算过程中要考虑箱体 的制造工艺、装配误差和使用环境等 因素对强度的影响，以确保计算的准 确性。
圆柱齿轮减速器 圆锥齿轮减速器 蜗轮蜗杆减速器 齿轮减速器
传动比大：可以 实现较大的减速 比，满足不同的 传动需求。
传动效率高：蜗 轮蜗杆传动效率 较高，减少了能 量损失和机械磨 损。
结构紧凑：蜗轮 蜗杆减速器的结 构紧凑，体积小， 便于安装和维护。
可靠性高：蜗轮 蜗杆减速器的传 动部件少，维护 简单，使用寿命 长。
输入轴：连接电动机，传递动力 输出轴：连接工作机构，实现减速 齿轮轴：安装齿轮，传递扭矩 轴承：支撑轴系，减小摩擦
PART FIVE
蜗杆受力分析：根据工作条件和载荷特点，分析蜗杆所受的径向力、轴向力和弯曲力矩等。 蜗杆材料选择：根据强度要求和工艺性能，选择合适的蜗杆材料。 蜗杆尺寸确定：根据强度计算结果，确定蜗杆的直径、模数和螺旋角等尺寸。 蜗杆热处理：根据材料和工艺要求，对蜗杆进行适当的热处理以提高其机械性能。
PART FOUR
箱体的作用：支撑 和固定减速器内部 零件，保证减速器 的整体性和稳定性
Байду номын сангаас
箱体的材料：常用材料 有铸铁、铸钢和钢板等， 根据使用要求和工作环 境选择合适的材料
箱体的结构：根据减 速器的类型和传动方 式，设计不同结构的 箱体，包括剖分式、 整体式、组合式等
一级蜗轮蜗杆减速器--机械设计课程设计
一、课程设计任务书题目：设计某带式传输机中的蜗杆减速器工作条件：工作时不逆转，载荷有轻微冲击；工作年限为10年，二班制。
已知条件：滚筒圆周力F=4400N；带速V=0.75m/s；滚筒直径D=450mm。
80，则总传动比合理范围为动机转速的可选范围为：⨯~80)63.69750、1000、根据容量和转速，由有关手册查出有四种适用的电动机型号，因此有四种传动比方案，综合考虑电动机和传动装置尺寸、重量、' 54838)348.24cos5.71=48.24从教材5.7110.9592140140=-=知许用弯曲应力][F =σ查得由ZCuSn10P15.71;v =ϕ119.681000cos cos5.71n γ=值法查大于原估计值,因此不用重算。
(68.885S 0.92t c =<∴=油的工作温度）合格。
= 68.8cS 0.92=设计小结经过几周的课程设计，我终于完成了自己的设计，在整个设计过程中，感觉学到了很多的关于机械设计的知识，这些都是在平时的理论课中不能学到的。
还将过去所学的一些机械方面的知识系统化，使自己在机械设计方面的应用能力得到了很大的加强。
除了知识外，也体会到作为设计人员在设计过程中必须严肃、认真，并且要有极好的耐心来对待每一个设计的细节。
在设计过程中，我们会碰到好多问题，这些都是平时上理论课中不会碰到，或是碰到了也因为不用而不去深究的问题，但是在设计中，这些就成了必须解决的问题，如果不问老师或是和同学讨论，把它搞清楚，在设计中就会出错，甚至整个方案都必须全部重新开始。
比如轴上各段直径的确定，以及各个尺寸的确定，以前虽然做过作业，但是毕竟没有放到非常实际的应用环境中去，毕竟考虑的还不是很多，而且对所学的那些原理性的东西掌握的还不是很透彻。
但是经过老师的讲解，和自己的更加深入的思考之后，对很多的知识，知其然还知其所以然。
刚刚开始时真的使感觉是一片空白，不知从何处下手，在画图的过程中，感觉似乎是每一条线都要有一定的依据，尺寸的确定并不是随心所欲，不断地会冒出一些细节问题，都必须通过计算查表确定。
机械设计课程设计 蜗轮蜗杆减速器
目录一．传动装置的总体设计 (1)1.传动方案的确定 (1)2.电动机的选择 (1)3.传动比的计算 (2)二．传动件的设计计算 (2)1.蜗杆副设计计算 (2)2.蜗杆副上作用力的计算 (5)三．减速器装配草图的设计 (6)四．轴的设计计算 (6)1.蜗杆轴的设计与计算 (6)2.低速轴的设计与计算 (7)3.减速器箱体的结构尺寸 (12)五．润滑油的选择与计算 (13)六．热平衡的计算 (14)七．减速器附件设计 (14)1.窥视孔及窥视孔盖 (14)2.油面指示装置 (14)3.通气器 (14)4.放油孔及螺塞 (14)5.起吊装置 (15)6.启盖螺钉 (15)7.定位销 (15)八．绘制装配图和零件图 (15)九．参考资料 (15)一．传动装置的总体设计1．传动方案的确定考虑到工作拉力和传动速度都较小，所设计蜗杆速度估计小于10m/s ，因此采用蜗杆下置式，单级蜗杆减速器传动装置方案如图（1）所示。
图（一）2．电动机的选择（1）选择电动机的类型根据用途选用Y 系列三相笼型异步电动机 （2）选择电动机功率 输送链所需功率 P W =W W F v 1000=18200.821000⨯kW=1.49kW 查【1】表9.1得，轴承效率η轴承=0.98，蜗轮蜗杆传动效率η蜗=0.8，联轴器效率η联=0.99，卷筒效率η卷=0.96，得电动机所需工作功率为WW02222P P 1.492.06kW 0.990.80.980.96P ηηηηη∏====⨯⨯⨯联蜗轴承卷根据【1】表15.1，选取电动机的额定功率P ed =2.2kW （3）电动机转速的确定 由带轮线速度601000w n Dv π=⨯，得卷筒的转速为6010000.8260100062.68/min 601000w w v n r D π⨯⨯⨯⨯===⨯由【1】表9.2可知单级蜗轮蜗杆传动比范围10~40i =蜗，所用电机转速范围62.68(10~40)/min 626.8~2507.2/min o w n n i r r ==⨯=蜗符合这一要求的电动机同步转速有750r/min 、1000r/min 和1500r/min 等。
机械设计课程设计一级蜗轮蜗杆减速器设计(全套图纸)
机械设计课程设计设计说明书题目设计者指导教师班级提交日期全套CAD图纸加153893706目录一、设计任务 (1)1、工作条件 (1)2、原始数据 (1)3、传动方案 (1)二、总体设计 (2)1、传动方案 (2)2、选择电机 (4)3、确定传动装置的总传动比和分配传动比 (5)4、减速器各轴转速、功率、转距的计算 (6)5、蜗轮蜗杆传动的设计 (7)6、轴的结构设计 (12)7、轴的校核 (16)8、平键联接计算 (19)9、滚动轴承校核 (20)10、润滑设计 (21)11、箱体及附件的设计 (22)三、设计心得与体会 (23)四、参考文献 (24)一设计任务1.题目F：设计一级蜗杆减速器，拉力F=7000N，速度v=0.538m/s，直径D=400mm，每天工作小时数：16小时，工作寿命：8年，工作天数（每年）：300天，2.原始数据3.传动方案项目数据运输带拉力 F（KN）7000二 总体设计1、传动方案：已经给出，如第1页附图12、选择电动机（1）选择电动机的类型：无特殊要求，电机类型通常选用Ｙ系列的三相笼型异步电动机，因其结构简单，工作可靠，价格低廉，维护方便。
（2）选择电动机的容量工作机所需功率为370.53810 3.76610001000w FV P KW KW KW ⨯⨯=== 式中g r c ηηη、、、1η分别为蜗轮蜗杆传动、一对滚动轴承、联轴器、工作机传动效率，。
取gη=0.8、r η=0.99、c η=0.99、10.95η=则312..a g r c ηηηηηη=⋅⋅=0.8×0.993×0.99×0.95×0.96=0.7电动机所需工作功率为： 3.7665.020.75wd aP P KW η===（3）确定电动机转速卷筒工作速度为6010006010000.538/min 25.71/min 400w v n r r D ππ⨯⨯⨯===⋅⋅按高等教育出版社出版的机械设计课程设计指导书表3-1，常见机械传动的主要性能推荐的传动比合理范围，一级蜗杆减速器传动比10~40,根据V 带的传动比范围2 ~4经查表按推荐的合理传动比范围，一级蜗杆减速器传动比范围为：10--80，可选择的电动机转速范围为nd=(10-80)×25.71=257.1--2056.8r/min 。
机械设计课程设计-蜗轮蜗杆减速器设计说明书
机械设计课程设计蜗轮蜗杆减速器的设计一、选择电机1）选择电动机类型按工作要求和工作条件选用Y系列三相异步电动机。
2）选择电动机的容量工作机的有效功率为从电动机到工作机输送带间的总效率为=式中各按【1】第87页表9.1取η－联轴器传动效率：0.991η－每对轴承传动效率：0.982η－涡轮蜗杆的传动效率：0.803η－卷筒的传动效率：0.964所以电动机所需工作功率3）确定电机转速工作机卷筒的转速为所以电动机转速的可选范围是：符合这一范围的转速有：750、1000、1500三种。
综合考虑电动机和传动装置尺寸、质量、价格等因素，为使传动机构结构紧凑，决定选用同步转速为1000。
根据电动机的类型、容量、转速，电机产品目录选定电动机型号Y112M-6,其主要性能如下表1：/(9402 确定传动装置的总传动比和分配传动比：总传动比：3 计算传动装置各轴的运动和动力参数： 1）各轴转速：Ⅰ轴Ⅱ轴卷筒轴 2）各轴输入功率： Ⅰ轴 Ⅱ轴卷筒轴3） 各轴输入转矩：电机轴的输出转矩Ⅰ轴Ⅱ轴卷筒轴运动和动力参数结果如下表：940二、涡轮蜗杆的设计1、选择材料及热处理方式。
考虑到蜗杆传动传递的功率不大，速度也不高，蜗杆选用45号刚制造，调至处理，表面硬度220250HBW；涡轮轮缘选用铸锡磷青铜,金属模铸造。
2、选择蜗杆头数和涡轮齿数i=15.16 =2 =i=215.16303、按齿面接触疲劳强度确定模数m和蜗杆分度圆直径1）确定涡轮上的转矩，取，则2)确定载荷系数K=根据工作条件确定系数=1.15 =1.0 =1.1K==1.15 1.0 1.1=1.2653)确定许用接触应力由表查取基本许用接触应力=200MPa应力循环次数 N=故寿命系数4)确定材料弹性系数5）确定模数m和蜗杆分度圆直径查表取m=6.3mm，=80mm4、计算传动中心距a。
涡轮分度圆直径a=满足要求5、验算涡轮圆周速度、相对滑动速度及传动效率<3符合要求tan=0.16,得=8.95°由查表得当量摩擦角=1°47,所以=0.790.80与初值相符。
机械设计综合课程设计一级蜗轮蜗杆减速器

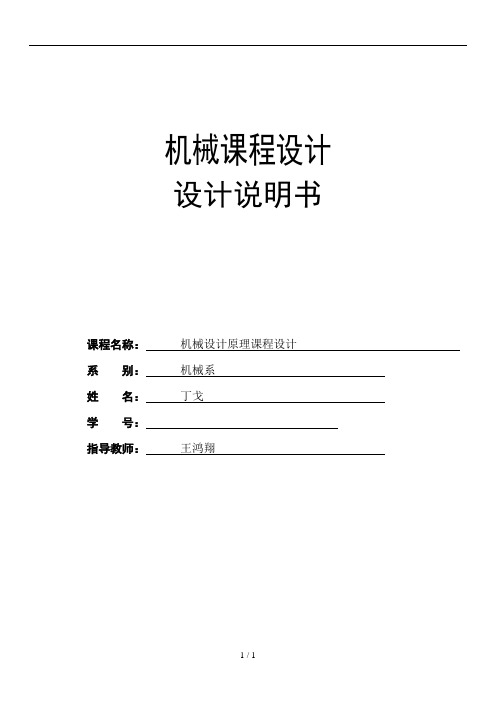

机械课程设计设计说明书课程名称：机械设计原理课程设计系别：机械系姓名：丁戈学号：指导教师：王鸿翔一、《设计原理与方法》课程综合训练任务书1.设计题目带式输送机传动装置。
第3题，第6组2.工作条件及设计要求带式传送机工作装置如下图所示，主要完成由传送带运送机器零、部件的工作。
该机室内工作，单向运转，工作有轻微振动，两班制。
要求使用期限十年，大修期三年。
输送带速度允许误差±5％。
在中小型机械厂批量生产。
3.原始数据传动带工作拉力F=4100N，运输带工作速度V=1m/s，滚筒直径D=500mm。
二、传动方案的拟定与分析用一级蜗轮蜗杆减速器和一级链传动达到减速要求，传动方案图已经给出：三、电动机的选择1、电动机类型的选择选择Y 系列三相异步电动机。
2、电动机功率选择（1）传动装置的总效率：滚子链滚筒蜗轮蜗杆轴承联轴器总ηηηηηη==0.99×0.99×0.8×0.96×0.97=0.73（蜗轮蜗杆减速器效率包括减速器中的轴承） （2）电机所需的功率： 电动机输出功率：awP d P η=kw 工作机所需的功率： kw FV P w 1000==kw kw 1.4100014100=⨯ 所以 总η1000FVd P =kw=5.6kw因载荷轻微振动，电动机d ed p P ≥即可，但5.6kw 与5.5kw 较为接近，效率又为保守估计，实际效率应该稍高于假设效率，故ed P可先取5.5kw 。
3、确定电动机转速总η=0.73d P =5.6kw w P =4.1kwed P =5.5kw（2）、轴上零件定位及轴的主要尺寸的确定1）轴端链齿轮选用和定位链条选择A16单排滚子链，链齿轮选择RS80,链轮轴孔长L=50mm。
取轴端长为48mm。
按轴径选择用普通平键b×h=16mm×10mm，键长45mm（GB/T 1095-1990)。
课程设计单级蜗杆减速器
课程设计单级蜗杆减速器一、课程目标知识目标：1. 理解并掌握单级蜗杆减速器的基本结构、工作原理及用途。
2. 掌握蜗杆减速器的主要参数计算方法，如蜗杆直径、蜗轮齿数、传动比等。
3. 了解蜗杆减速器的优缺点以及在使用过程中应注意的问题。
技能目标：1. 能够阅读并分析蜗杆减速器的工程图，识别其主要部件和参数。
2. 能够运用所学知识，进行简单的蜗杆减速器设计计算。
3. 能够运用所学知识，对蜗杆减速器进行简单的故障分析和维护。
情感态度价值观目标：1. 培养学生对机械传动装置的兴趣，激发其探索精神和创新意识。
2. 增强学生的团队合作意识，培养其在工程实践中的沟通与协作能力。
3. 强化学生对产品质量和安全意识的认识，使其在实际工作中能够遵循规范，确保设备运行安全。
课程性质分析：本课程为机械设计基础课程，旨在帮助学生掌握单级蜗杆减速器的原理、设计和应用，提高学生的实际操作能力。
学生特点分析：学生处于高年级阶段，具备一定的机械基础知识，具备一定的自学和动手能力，但对复杂机械设备的了解有限。
教学要求：结合学生特点，注重理论与实践相结合，强调实际操作能力的培养，使学生在掌握基本知识的同时，能够解决实际问题。
通过本课程的学习，学生能够具备蜗杆减速器的基本设计和应用能力，为后续相关课程和实际工作打下坚实基础。
二、教学内容1. 引言：介绍蜗杆减速器的定义、分类以及在工业中的应用。
相关教材章节：第一章第二节。
2. 单级蜗杆减速器的基本结构和工作原理：- 蜗杆、蜗轮的结构特点及其材料选择。
- 蜗杆与蜗轮的啮合原理、传动特点。
相关教材章节：第二章第一、二节。
3. 蜗杆减速器的参数计算与设计：- 蜗杆直径、蜗轮齿数、传动比的计算方法。
- 蜗杆减速器的强度计算。
- 蜗杆减速器的设计步骤。
相关教材章节：第三章第一节、第二节。
4. 蜗杆减速器的优缺点及使用注意事项：- 蜗杆减速器的优点、缺点分析。
- 蜗杆减速器在使用过程中的维护与保养。
机械设计基础课程设计说明书
《机械设计基础》课程设计船舶与海洋工程2013级1班第3组组长：xxx 组员：xxx xxx xxx二〇一五年六月二十七日《机械设计基础》课程设计说明书设计题目：单级蜗轮蜗杆减速器学院：航运与船舶工程学院专业班级：船舶与海洋工程专业一班学生姓名： xxx指导老师： xxx设计时间： 2015-6-27重庆交通大学航运与船舶工程学院2013级船舶与海洋工程《机械设计基础》课程设计任务书1. 设计任务设计某船舶锚传动系统中的蜗杆减速器及相关传动。
2. 传动系统参考方案（见下图）锚链输送机由电动机驱动。
电动机1通过联轴器2将动力传入单级蜗杆减速器3，再通过联轴器4，将动力传至输送锚机滚筒5，带动锚链6工作。
锚链输送机传动系统简图1——电动机；2——联轴器；3——单级蜗杆减速器；4——联轴器；5——锚机滚筒；６——锚链3. 原始数据设锚链最大有效拉力为F(N)=3000 N，锚链工作速度为v= m/s，锚链滚筒直径为d=280 mm。
4. 工作条件锚传动减速器在常温下连续工作、单向运动；空载起动，工作时有中等冲击；锚链工作速度v的允许误差为5%；单班制（每班工作8h）,要求减速器设计寿命8年，大修期为3年，小批量生产；三相交流电源的电压为380/220V。
5. 每个学生拟完成以下内容（1）减速器装配图1张（A1号或A0号图纸）。
（2）零件工作图2~3张（如齿轮、轴或蜗杆等）。
（3）设计计算说明书1份（约6000~8000字）。
目录1、运动学和动力学的计算 02、传动件的设计计算 (3)3、蜗杆副上作用力的计算 (7)4、减速器箱体的主要结构尺寸 (8)5、蜗杆轴的设计计算 (9)6 、键连接的设计 (13)7、轴及键连接校核计算 (13)8、滚动轴承的寿命校核 (16)9、低速轴的设计与计算 (17)10、键连接的设计 (20)11、润滑油的选择 (20)12、附件设计 (21)13、减速器附件的选择 (22)参考文献： (24)1、运动学和动力学的计算2、传动件的设计计算蜗杆副的设计计算 选择材料蜗杆：45钢，表面淬火45-55HRC ；力参数参数 电动机轴 Ⅰ轴 Ⅱ轴 滚筒轴 转速n （r/min ） 输入功率P/KW 输入转矩T(N?m)960960传动比蜗轮：10-3铝青铜ZCuAl10Fe3，砂模铸造，假设相对滑动速度vs<6m/s确定许用应力根据参考文献《机械设计基础（第六版）》杨可桢 程光蕴 李仲生 钱瑞明 主编 高等教育出版社第201-202页表12-5和表12-6 许用接触应力 [σH]=200MPa 许用弯曲应力 [σF]=80MPa 参数的选择蜗杆头数 Z1=2蜗轮齿数 Z2=i?Z1=×2= 则Z2取47 使用系数 KA= 综合弹性系数 ZE=150接触系数Z ρ 取d1/a= 由图12-11得，ZP=见参考文献《机械设计基础（第六版）》杨可桢 程光蕴 李仲生 钱瑞明 主编 高等教育出版社第201页图12-11 确定中心距amm Z Z T K a H P E A 144)2008.2150(5245973.1)][(32322=⨯⨯⨯=≥σ 取整：a=145mm5314568.068.0875.0875.01=⨯=≈a d04.547531452221=-⨯=-=z d a m 查询参考文献《机械设计基础（第六版）》杨可桢 程光蕴 李仲生 钱瑞明 主编 高等教育出版社第195页表12-1可得 若取m=,d1=63mm 则31247.2500mm d m = d2=mZ2=则中心距a 为mm d d a 55.178)1.29661(21)(2121=+=+=验算蜗轮圆周速度v2、相对滑动速度vs 、及传动总效率η 1）蜗轮圆周速度v2s m n d v /635.010006096.401.29614.3100060222=⨯⨯⨯=⨯=π2）导程角 由︒==⇒=31.11arctan tan 1111d mzd mz γγ 3）相对滑动速度vs s m s m n d v s /6/23.331.11cos 1000609606314.3cos 10006011<=︒⨯⨯⨯=⨯=γπ与初选值相符，选用材料合适 4）传动总效率η查询参考文献《机械设计基础（第六版）》杨可桢 程光蕴 李仲生 钱瑞明 主编 高等教育出版社第204页表12-7及公式（12-13）可知当量摩擦角 ︒=6.1'ρ85.0~82.0)6.131.11tan(31.11tan )97.0~95.0()tan(tan )97.0~95.0('=︒+︒︒=+=ργγη原估计效率与总效率相差较大，需要重新验算。
机械设计课程设计-一级蜗轮蜗杆减速器
机械设计课程设计设计说明书设计题目：一级蜗轮蜗杆减速器专业：机械设计制造及其自动化班级：学号：学生姓名：指导老师：2008年6月30日桂林电子科技大学目录1、机械设计课程设计任务书------------------------------第2页2、运动学与动力学计算------------------------------------第3页3、传动零件设计计算----------------------------------------第7页4、轴的设计计算及校核-------------------------------------第12页5、箱体的设计-------------------------------------------------第22页6、键等相关标准的选择-------------------------------------第24页7、减速器结构与润滑、密封方式的概要说明----------第26页8、参考文献----------------------------------------------------第28页9、设计小结----------------------------------------------------第29页1.《机械设计》课程设计任务书一、设计题目设计用于带式运输机的传动装置。
二、工作原理及已知条件工作原理：带式输送机工作装置如下图所示。
己知条件工作条件：一班制，连续单向运转。
载荷平稳，室内工作，有粉尘（运输带与卷筒及支撑件，包括卷筒轴承的摩擦阻力影响已在F中考虑）。
使用期限：十年，大修期三年。
生产批量：10台。
动力来源：电力，三相交流，电压380／220 V。
运输带速度允许误差：±5％。
生产条件：中等规模机械厂，可加工7-8级精度齿轮及蜗轮。
滚筒效率：ηj=0.96（包括滚筒与轴承）。
设计工作量： 1.减速器装配图一张（A0或A1）。
机械设计课程设计【一级蜗杆减速器的设计】
目录一、选择电机 (2)二、计算传动装置的总传动比i (3)三、计算传动装置各轴的的运动和动力参数 (3)四、涡轮蜗杆的设计及参数计算 (4)五、蜗杆轴的设计，输入轴联轴器的及蜗杆轴承的选择 (6)六、蜗杆轴的校核 (7)七、涡轮轴承寿命校核 (9)八、涡轮轴的设计，输出轴联轴器的及蜗杆轴承的选择 (9)九、涡轮轴的校核 (11)十、涡轮轴承校核 (13)十一、键的设计及校核 (13)十二、涡轮的结构设计 (14)十三、机体外壳的设计 (15)十四、热平衡计算 (15)十五、减速器的附件 (16)十六、减速器的结构以及润滑、密封的简要介绍 (17)参考文献 (17)一级蜗杆减速器一、选择电机1.选择电机类型按工作要求和工作条件选择YB系列三相鼠笼型异步电动机，其结构为全封闭式自扇冷式结构，电压为380V。
2.选择电机的容量工作机的有效功率为：；则从电动机到工作机输送带间的总效率为：所以电动机所需的工作功率为：3.确定电动机的转速按表9.1推荐的传动比合理范围，一级涡轮减速器的传动比=10~40，工作机卷筒的转速为：；所以电动机的转速可选范围为：符合这一范围的同步转速为750r/min、1000r/min、1500r/min三种。
综合考虑电动机和传动装置的尺寸、质量及价格等因素，为使传动装置结构紧凑，决定选用同步转速为1000r/min的电动机。
根据电动机的类型、容量和转速，由电机手册选定电动机型号为Y112M-6。
其主要性能如表1，主要外形及安装尺寸如图1及表2表1 Y112M-6型电动机的主要性能，电动机型号额定功率/(kW)满载转速/(r/min)额定转矩启动转矩Y112M-6 2.2 940 2.0表2 12Y112M-6型电动机主要外形及安装尺寸型号H A B C D E F×GD G K b b1b2h AA BB HA L1 Y112M-6 112 190 140 70 28 60 8×7 24 12 245 190 115 265 50 180 15 400二、计算传动装置的总传动比i三、计算传动装置各轴的的运动和动力参数1.各轴转速1轴2.各轴的输入功率1轴2轴卷筒轴3.各轴的输入转矩为电动机的输入转矩为1轴的输入转矩2轴的输入转矩卷筒轴的输入转矩将上述计算结果汇入表3，以备查用（1轴是输入轴，2轴式输出轴）表3 带式传动装置的运动和动力参数轴名功率P(kW) 转矩T(r/min) 转速n（r/min）电机轴 1.725 9401轴 1.691 9402轴 1.292 52.28卷筒轴 1.241 52.28四、涡轮蜗杆的设计及参数计算1.传动参数确定传动比，而应不小于26，所以取，，取实际传动比，涡轮转速2.涡轮蜗杆材料选择及强度计算由于蜗杆传递的功率不大，速度也不高，蜗杆选用45号钢制造，表面淬火处理，齿面硬度达45～50HRW 。
机械设计课程设计蜗杆减速器设计说明书
机械设计课程设计计算说明书2011——2012学年第一学期学院：机电与电气工程学院专业：机械设计制造及其自动化学生姓名：江桑学号：0914********课程设计题目：带式输送机的传动系统设计指导教师：李、邓设计时间：2011年1月10日目录传动装置总体设计 (5)传动方案拟定 (5)电机的选择 (5)传动装置的运动、动力参数计算 (6)传动零件设计 (7)蜗轮蜗杆材料及热处理选择 (7)蜗轮蜗杆传动主要参数计算 (7)蜗轮蜗杆效率及润滑计算 (9)蜗轮蜗杆传动几何尺寸计算 (9)蜗轮蜗杆结构选择、零件简图及结构尺寸计算 (10)蜗轮及蜗轮轴的设计计算 (10)蜗杆轴的设计计算 (16)蜗杆轴轴承的校核 (18)蜗杆和涡轮的精度与侧隙种类 (20)减速器其余部件设计 (21)减速器机体结构设计 (21)窥视孔和窥视孔盖得设计 (21)通气器的设计 (22)放油孔及放油螺栓的设计 (22)油标的设计 (22)高速轴输入端的联轴器设计 (22)减速器的润滑 (23)参考文献 (23)前言1.机械设计课程是培养学生具有机械设计能力的技术基础课。
是机械设计课程设计课程的实践教学环节，同时也是高等院校工科专业毕业生第一次全面的设计能力训练，其目的是：通过课程设计实践，树立正确的设计思想增强创新意识，培养综合运用机械设计课程和其他先修课程的理论与实践知识去分析和解决机械设计问题的能力。
学习机械设计的一般方法，掌握机械设计的一般规律。
通过制定设计方案，合理选用传动机构和机械类型，正确计算零件的工作能力，确定尺寸和掌握机械零件，比较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的时间过长和方法学习进行机械设计技能的训练，计算绘图查阅设计资料和手册运用标准和规范。
<一>传动装置总体设计 传动方案拟定 由设计任务书要求及图例可知传动方案采用一级下置式蜗杆减速器，其结构简单，尺寸紧凑，但效率低，适用于载荷较小，间歇工作场合。
机械设计课程设计单级蜗轮蜗杆减速器说明书
目录一设计任务书 (1)二传动方案的拟定 (2)三电动机的选择和传动装置的运动和动力学计算 (3)四传动装置的设计 (6)五轴及轴上零件的校核计算 (11)1 蜗杆轴及其轴上零件的校核计算 (11)2 蜗轮轴及其轴上零件的校核计算 (14)六啮合条件及轴承的润滑方法、润滑机的选择 (16)七密封方式的选择 (18)八减速器的附件及其说明 (21)九设计小结 (23)十参考文献 (24)第一章．设计任务书1.1设计题目设计用于带速传输机的传动装置。
1.2工作原理及已知条件工作原理:工作传动装置如下图所示：设计数据：运输带工作拉力F=2500N运输带工作速度v=1.10m/s卷筒直径D=400mm工作条件：连续单向运转，工作时轻微冲击，灰尘较少；运输带速度允许误差±5%；一班制工作，3年大修，使用期10年(卷筒支承及卷筒与运输带间的摩擦影响在运输带工作拉力F中已考虑)。
加工条件：批量生产，中等规模机械厂，可加工7～8级齿轮。
设计工作量：1.减速器装配图1张；2.零件图1～3张；3.设计说明书1.3原始数据1-电动机2、4-联轴器3-一级蜗轮蜗杆减速器5-传动滚筒6-输送带第二章. 传动方案选择2.1传动方案的选择该工作机采用的是原动机为Y系列三相笼型异步电动机，三相笼型异步电动机是一般用途的全封闭自扇冷式电动机，电压380 V，其结构简单、工作可靠、价格低廉、维护方便；另外其传动功率大，传动转矩也比较大，噪声小，在室内使用比较环保。
因为三相电动机及输送带工作时都有轻微振动，所以采用弹性联轴器能缓冲各吸振作用，以减少振动带来的不必要的机械损耗。
总而言之，此工作机属于小功率、载荷变化不大的工作机，其各部分零件的标准化程度高，设计与维护及维修成本低；结构较为简单，传动的效率比较高，适应工作条件能力强，可靠性高，能满足设计任务中要求的设计条件及环境。
第三章. 电动机的选择和运动参数的计算3.1电动机的选择1. 选择电动机的类型按工作要求和条件选取Y 系列一般用途全封闭自扇冷鼠笼式三相异步电动机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计课程设计说明书前言课程设计是考察学生全面在掌握基本理论知识的重要环节。
根据学院的教学环节，在2006年6月12日-2006年6月30日为期三周的机械设计课程设计。
本次是设计一个蜗轮蜗杆减速器，减速器是用于电动机和工作机之间的独立的闭式传动装置。
本减速器属单级蜗杆减速器（电机——联轴器——减速器——联轴器——带式运输机），本人是在周知进老师指导下独立完成的。
该课程设计内容包括：任务设计书，参数选择，传动装置总体设计，电动机的选择，运动参数计算，蜗轮蜗杆传动设计，蜗杆、蜗轮的基本尺寸设计，蜗轮轴的尺寸设计与校核，减速器箱体的结构设计，减速器其他零件的选择，减速器的润滑等和A0图纸一张、A3图纸三张。
设计参数的确定和方案的选择通过查询有关资料所得。
该减速器的设计基本上符合生产设计要求，限于作者初学水平，错误及不妥之处望老师批评指正。
参数选择：总传动比：I=35 Z1=1 Z2=35卷筒直径：D=350mm运输带有效拉力：F=6000N运输带速度：V=0.5m/s工作环境：三相交流电源有粉尘常温连续工作一、传动装置总体设计：根据要求设计单级蜗杆减速器，传动路线为：电机——连轴器——减速器——连轴器——带式运输机。
(如图2.1所示) 根据生产设计要求可知，该蜗杆的圆周速度V≤4——5m/s，所以该蜗杆减速器采用蜗杆下置式见（如图2.2所示），采用此布置结构，由于蜗杆在蜗轮的下边，啮合处的冷却和润滑均较好。
蜗轮及蜗轮轴利用平键作轴向固定。
蜗杆及蜗轮轴均采用圆锥滚子轴承，承受径向载荷和轴向载荷的复合作用，为防止轴外伸段箱内润滑油漏失以及外界灰尘，异物侵入箱内，在轴承盖中装有密封元件。
图2.1该减速器的结构包括电动机、蜗轮蜗杆传动装置、蜗轮轴、箱体、滚动轴承、检查孔与定位销等附件、以及其他标准件等。
二、电动机的选择：由于该生产单位采用三相交流电源，可考虑采用Y系列三相异步电动机。
三相异步电动机的结构简单，工作可靠，价格低廉，维护方便，启动性能好等优点。
一般电动机的额定电压为380V 根据生产设计要求，该减速器卷筒直径D=350mm。
运输带的有效拉力F=6000N，带速V=0.5m/s，载荷平稳，常温下连续工作，工作环境多尘，电源为三相交流电，电压为380V。
1、按工作要求及工作条件选用三相异步电动机，封闭扇冷式结构，电压为380V，Y系列2、传动滚筒所需功率3、传动装置效率：（根据参考文献《机械设计课程设计》刘俊龙何在洲主编机械工业出版社第133-134页表12-8得各级效率如下）其中：蜗杆传动效率η1=0.70搅油效率η2=0.95滚动轴承效率（一对）η3=0.98联轴器效率ηc=0.99传动滚筒效率ηcy=0.96所以：η=η1•η2•η33•ηc2•ηcy =0.7×0.99×0.983×0.992×0.96=0.633电动机所需功率： P r= P w/η=3.0/0.633=4.7KW传动滚筒工作转速： n w＝60×1000×v / π×350＝27.9r/min根据容量和转速，根据参考文献《机械零件设计课程设计》毛振扬陈秀宁施高义编浙江大学出版社第339-340页表附表15-1可查得所需的电动机Y系列三相异步电动机技术数据，查出有四种适用的电动机型号，因此有四种传动比方案，如表3-1:表3-1综合考虑电动机和传动装置的尺寸、重量、价格和减速器的传动比，可见第3方案比较适合。
因此选定电动机机型号为Y132M2-6其主要性能如下表3-2：表3-24.1蜗杆轴的输入功率、转速与转矩P 0 = P r =4.7kw n 0=960r/minT 0=9.55 P 0 / n 0=4.7×103=46.7N .m 4.2蜗轮轴的输入功率、转速与转矩P 1 = P 0·η01 = 4.7×0.99×0.99×0.7×0.992=3.19 kw n Ⅰ= 10o i n = 35960 = 27.4 r/minT 1= 955011n P = 9550×4.2719.3 = 1111.84N ·m4.3传动滚筒轴的输入功率、转速与转矩P 2 = P 1·ηc ·ηcy =3.19×0.99×0.99=3.13kw n 2=121i n = 14.27 = 27.4 r/minT 2= 955022n P = 9550×4.2713.3 = 1089.24N ·m运动和动力参数计算结果整理于下表4-1： 表4-1五、蜗轮蜗杆的传动设计：蜗杆的材料采用45钢，表面硬度>45HRC ，蜗轮材料采用ZCuA110Fe3,砂型铸造。
以下设计参数与公式除特殊说明外均以参考由《机械设计 第四版》 邱宣怀主编 高等教育出版社出版 1996年 第13章蜗杆传动为主要依据。
具体如表3—1：表5—1蜗轮蜗杆的传动设计表六、蜗杆、蜗轮的基本尺寸设计6.1蜗杆基本尺寸设计，轴伸长E=80mm 根据电动机的功率P=5.5kw，满载转速为960r/min，电动机轴径mmd38=电机轴上键槽为10x5。
1、初步估计蜗杆轴外伸段的直径d=（0.8——10）d=30.4——38mm电机2、计算转矩P=1.5×9550×5.5/960=82.1N.MTc=KT=K×9550×n由Tc、d根据《机械零件设计课程设计》毛振扬陈秀宁施高义编浙江大学出版社第334页表14-13可查得选用HL3号弹性柱销联轴器（38×83）。
3、确定蜗杆轴外伸端直径为38mm。
4、根据HL3号弹性柱销联轴器的结构尺寸确定蜗杆轴外伸端直径为38mm的长度为80mm。
5、由参考文献《机械零件设计课程设计》毛振扬陈秀宁施高义编浙江大学出版社的第305页表10-1可查得普通平键GB1096—90A 型键10×70，蜗杆轴上的键槽宽0036.010-mm ，槽深为2.000.5+mm ，联轴器上槽深mm t 3.31=，键槽长L=70mm 。
6、 初步估计d=64mm 。
7、 由参考文献《机械零件设计课程设计》 毛振扬 陈秀宁 施高义 编 浙江大学出版社第189页图7-19，以及蜗杆上轴承、挡油盘，轴承盖，密封圈等组合设计，蜗杆的尺寸如零件图1（蜗杆零件图）6.2蜗轮基本尺寸表（由参考文献《机械零件设计课程设计》 毛振扬 陈秀宁 施高义 编 浙江大学出版社第96页表4-32及第190页图7-20及表5—1蜗轮蜗杆的传动设计表可计算得）表6—1蜗轮结构及基本尺寸蜗轮采用装配式结构，用六角头螺栓联接（≥2d 100mm ）,轮芯选用灰铸铁 HT200 ，轮缘选用铸锡青铜ZcuSn10P1+* 单位：mm七、蜗轮轴的尺寸设计与校核蜗轮轴的材料为45钢并调质，且蜗轮轴上装有滚动轴承，蜗轮，轴套，密封圈、键，轴的大致结构如图7.1：图7.1 蜗轮轴的基本尺寸结构图7.1 轴的直径与长度的确定1.初步估算轴的最小直径（外伸段的直径）经计算D6>51.7>100mm又因轴上有键槽所以D6增大3%，则D6=67mm 计算转矩Tc=KT=K ×9550×nP =1.5×9550×3.19/27.4=1667.76N.M<2000 N.M所以蜗轮轴与传动滚筒之间选用HL5弹性柱销联轴器65×142， 因此0d =65m m2.由参考文献《机械零件设计课程设计》 毛振扬 陈秀宁 施高义 编 浙江大学出版社的第305页表10-1可查得普通平键GB1096—90A 型键20×110，普通平键GB1096—90A 型键20×70，联轴器上键槽深度2.0019.4+=t ，蜗轮轴键槽深度2.0005.7+=t ，宽度为0052.020-=b 由参考文献《机械设计基础》（下册） 张莹 主编 机械工业出版社 1997年的第316页—321页计算得：如下表：7.2轴的校核7.2.1图7.1 X-Y 平面受力分析图7.2X-Z 平面受力图：1"R F 2"R F水平面弯矩Nmm M Y X /- 1102123.7Z X -图7.5436150.8 合成弯矩Nmm M M M Z X Y X /22--+=1184736.3714000 681175.5图7.6 当量弯矩T 与aT T=1111840Nmm aT=655985.6Nmm图7.7 7.2.2轴的校核计算如表5.1轴材料为45钢，Mpa B 650=σ，Mpa S 360=σ，Mpa b 60][1=-σ表7.1轴的结果设计采用阶梯状，阶梯之间有圆弧过度，减少应力集中，具体尺寸和要求见零件图2（蜗轮中间轴）。
7.3装蜗轮处轴的键槽设计及键的选择当轴上装有平键时，键的长度应略小于零件轴的接触长度，一般平键长度比轮毂长度短5—10mm ，由参考文献1表2.4—30圆整，可知该处选择键2.5×110，高h=14mm ，轴上键槽深度为2.009+=t ，轮毂上键槽深度为2.0014.5+=t ，轴上键槽宽度为0052.025-=b 轮毂上键槽深度为026.0026.0125+-=b八、减速器箱体的结构设计参照参考文献〈〈机械设计课程设计》（修订版） 鄂中凯，王金等主编 东北工学院出版社 1992年第19页表1.5-1可计算得，箱体的结构尺寸如表8.1：表8.1箱体的结构尺寸减速器箱体采用HT200铸造，必须进行去应力处理。
以下尺寸以参考文献《机械设计、机械设计基础课程设计》王昆等主编高等教育出版社1995年表6-1为依据九、减速器其他零件的选择经箱体、蜗杆与蜗轮、蜗轮轴以及标准键、轴承、密封圈、挡油盘、联轴器、定位销的组合设计，经校核确定以下零件：表9-1键单位：mm表9-2圆锥滚动轴承单位：mm表9-3密封圈（GB9877.1-88）单位：mm表9-4弹簧垫圈（GB93-87）表9-5挡油盘参考文献《机械设计课程设计》（修订版）鄂中凯，王金等主编东北工学院出版社 1992年第132页表2.8-7定位销为GB117-86 销8×38 材料为45钢十、减速器附件的选择以下数据均以参考文献《机械零件设计课程设计》毛振扬陈秀宁施高义编浙江大学出版社的P106-P118表10-1视孔盖（Q235）单位mm表10-2吊耳单位mm表10-3起重螺栓单位mm表10-4通气器单位mm表10-5轴承盖（HT150）单位mm表10-6油标尺单位mm表10-7油塞（工业用革）单位mm十一、减速器的润滑减速器内部的传动零件和轴承都需要有良好的润滑，这样不仅可以减小摩擦损失，提高传动效率，还可以防止锈蚀、降低噪声。
