LTE关键技术之干扰抑制技术

合集下载

LTE小蜂窝基站系统干扰抑制技术研究及分析

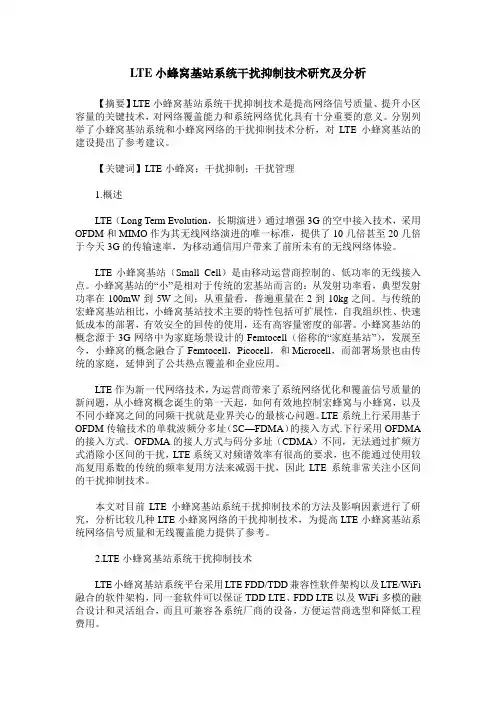

LTE小蜂窝基站系统干扰抑制技术研究及分析

LTE小蜂窝基站系统干扰抑制技术研究及分析【摘要】LTE小蜂窝基站系统干扰抑制技术是提高网络信号质量、提升小区容量的关键技术,对网络覆盖能力和系统网络优化具有十分重要的意义。

分别列举了小蜂窝基站系统和小蜂窝网络的干扰抑制技术分析,对LTE小蜂窝基站的建设提出了参考建议。

【关键词】LTE小蜂窝;干扰抑制;干扰管理1.概述LTE(Long Term Evolution,长期演进)通过增强3G的空中接入技术,采用OFDM和MIMO作为其无线网络演进的唯一标准,提供了10几倍甚至20几倍于今天3G的传输速率,为移动通信用户带来了前所未有的无线网络体验。

LTE小蜂窝基站(Small Cell)是由移动运营商控制的、低功率的无线接入点。

小蜂窝基站的“小”是相对于传统的宏基站而言的:从发射功率看,典型发射功率在100mW到5W之间;从重量看,普遍重量在2到10kg之间。

与传统的宏蜂窝基站相比,小蜂窝基站技术主要的特性包括可扩展性,自我组织性、快速低成本的部署,有效安全的回传的使用,还有高容量密度的部署。

小蜂窝基站的概念源于3G网络中为家庭场景设计的Femtocell(俗称的“家庭基站”),发展至今,小蜂窝的概念融合了Femtocell,Picocell,和Microcell,而部署场景也由传统的家庭,延伸到了公共热点覆盖和企业应用。

LTE作为新一代网络技术,为运营商带来了系统网络优化和覆盖信号质量的新问题,从小蜂窝概念诞生的第一天起,如何有效地控制宏蜂窝与小蜂窝,以及不同小蜂窝之间的同频干扰就是业界关心的最核心问题。

LTE系统上行采用基于OFDM传输技术的单载波频分多址(SC—FDMA)的接入方式.下行采用OFDMA 的接入方式。

OFDMA的接人方式与码分多址(CDMA)不同,无法通过扩频方式消除小区间的干扰,LTE系统又对频谱效率有很高的要求,也不能通过使用较高复用系数的传统的频率复用方法来减弱干扰,因此LTE系统非常关注小区间的干扰抑制技术。

LTE无线网络中的干扰协调技术

LTE无线网络中的干扰协调技术

LTE无线网络中的干扰协调技术近年来,随着移动通信用户数量的不断增加和频谱资源的紧张,无线网络中的频谱资源利用率成为了一个重要的课题。

对于LTE无线网络来说,由于其使用的是频分复用技术,因此会存在大量的干扰问题。

为了解决这个问题,干扰协调技术应运而生。

一、LTE无线网络中的干扰问题在LTE无线网络中,由于多个用户同时使用同一频段,必然会产生相互之间的干扰。

具体来说,干扰主要分为两种情况:一种是同步干扰,另一种是异步干扰。

同步干扰是指来自同一基站传输的信道之间发生的干扰,多数情况下是由于基站内部时序同步不达规定水平所引起的。

而异步干扰主要指与不同基站传输信道之间相互抵触招致的干扰。

当信道之间存在干扰的情况时,信号质量就会严重下降,从而影响通信质量。

二、干扰协调技术的分类干扰协调技术可以分为两大类,一类是基于协作的干扰协调技术,另一类是基于信道质量的干扰协调技术。

基于协作的干扰协调技术主要是通过在不同基站间进行通信协同,减少互相之间的干扰。

其中,最常见的技术包括动态频谱共享技术、传输干扰协调技术等。

而基于信道质量的干扰协调技术则是通过监测无线信道的质量情况,根据不同用户之间的信道质量差异来实现干扰协调。

技术手段主要包括功率控制、资源块分配优化、信道跟踪技术等。

三、功率控制技术功率控制技术是干扰协调技术中的一种重要技术。

实际上,它也是目前应用最为广泛的技术之一。

通过对各个用户的发送功率进行控制,就可以减少同一频率的用户之间的干扰。

在LTE无线网络中,功率控制技术通常分为两种类型:第一种是基于控制信号的功率控制技术。

在该技术中,传输端和接收端之间通过控制信号的变化来实现功率的调节。

具体来说,就是根据接收到的信号功率信息,发送一定的控制信号,通知发送端正确设置发送功率。

第二种是基于调整开关时间的功率控制技术。

该技术主要是通过改变信道开关时间的长短来实现功率的调节。

具体来说,就是通过动态调整信道开启的时间,在保证通信质量的前提下达到功率控制的目的。

LTE网络系统中小区间干扰抑制技术探讨

LTE网络系统中小区间干扰抑制技术探讨

LTE网络系统中小区间干扰抑制技术探讨【摘要】LTE是是3G与4G技术之间的一个过渡,其采用更灵活的频率复用策略,任何一个小区都有可能使用所有的频谱资源,小区间的干扰不可避免。

因此,在LTE中,非常关注小区间的干扰抑制技术。

本文就LTE网络系统中小区间干扰抑制技术ICIC和eICIC进行探讨。

【关键词】LTE;小区间;干扰协调;干扰抑制;ICIC;eICICLTE是3G系统的演进,它填补了第三代移动通信和第四代移动通信之问的巨大技术差距,目标是建立一个能够获得高传输速率、低等待时间、基于包优化的可演进的无线接人架构。

LTE系统期望在20 MHz的带宽上达到100 Mbit/s的下行传输速率,50 Mbit/s的上行传输速率,频谱效率为HSPA的2~4倍。

可以说,LTE使得移动通信系统首次具有与有线接入相同数量级的传输速率,对移动通信数据业务的开展具有重大意义。

LTE系统如此高的传输速率首先有赖于无线通信技术的发展。

其次,LTE采用“全频率复用”的新技术。

在传统移动通信系统中,相邻小区采用不同频段以抑制小区间干扰。

在LTE系统中,为了实现高速率,用户有可能使用所有频谱,即每个小区都有可能使用所有频谱资源,这种方式称为“全频率复用”。

因此,LTE系统中相邻小区可能存在重叠频段,小区间干扰抑制是一个关键问题。

因此,在LTE中,非常关注小区间的干扰抑制技术。

1. LTE干扰抑制方法在LTER8/R9阶段,LTE干扰抑制技术主要考虑的方案包括干扰随机化、干扰消除、频选调度、小区间干扰协调4种方式。

干扰随机化就是要将干扰信号随机化。

这种随机化不能降低干扰信号的能量,但能使干扰的特性近似白噪声。

从而使终端可以依赖处理增益对干扰进行干扰抑制。

一般干扰随机化有加扰、交织和跳频3种。

小区间干扰消除的原理是对干扰小区的干扰信号进行某种程度的解调甚至解码,然后利用接收机的处理增益从接收信号中消除干扰信号分量。

LTE中一般考虑干扰抑制合并和基于干扰重构的干扰消除。

LTE系统干扰消除技术的

LTE系统干扰消除技术的

CATALOGUE 目录•LTE系统概述•干扰消除技术原理•干扰消除技术应用•干扰消除技术性能评估•干扰消除技术未来发展LTE系统背景及发展LTE系统架构与特点LTE系统干扰类型干扰是LTE系统中一个重要的问题,主要分为内部干扰和外部干扰两种类型。

内部干扰主要包括同频干扰、邻频干扰和阻塞干扰等。

外部干扰主要包括其他运营商的干扰、非法使用频段等。

干扰消除技术分类常规干扰抵消算法主要包括基于波束赋形、基于滤波器设计和基于统计检测等方法。

常规干扰抵消算法原理基于波束赋形的方法利用天线阵列对信号进行空间滤波,通过调整天线权值,使得干扰信号在特定方向上被抑制,同时最大化有用信号的接收功率。

基于滤波器设计的方法利用数字信号处理技术设计合适的滤波器,对接收信号进行滤波处理,以抑制干扰信号的影响。

基于统计检测的方法利用干扰和有用信号的统计特性差异,通过统计检测算法对干扰进行抑制和分离。

联合干扰抵消算法原理联合干扰抵消算法原理基于多个节点或基站的联合信号处理,通过优化信号处理算法和参数,实现多个干扰源的同时抑制,提高系统性能和信号质量。

联合干扰抵消算法通过综合考虑多个节点或基站的信号质量和干扰情况,利用多个节点的协作优势,实现更广泛和更有效的干扰抑制。

联合干扰抵消算法通常采用迭代、优化和统计检测等技术,通过对接收信号进行多节点联合处理,实现有用信号的增强和干扰的降低。

小区间干扰协调动态小区间干扰协调增强型小区间干扰协调静态小区间干扰协调多天线技术03动态功率控制功率控制技术01闭环功率控制02开环功率控制干扰消除性能指标频谱效率干扰消除能力鲁棒性能耗效率评估干扰消除技术的能耗水平,即在保证系统性能的前提下,最小化设备仿真分析基于理论的数学建模利用理论模型对干扰消除技术的性能进行评估,通过对比分析实际测试数据与理论模型的吻合程度,评估技术的性能。

基于仿真的实验分析通过搭建仿真环境,模拟实际场景,对干扰消除技术的性能进行实验验证和分析。

LTE-A上行链路干扰抑制关键技术研究的开题报告

LTE-A上行链路干扰抑制关键技术研究的开题报告

LTE-A上行链路干扰抑制关键技术研究的开题报告一、选题背景随着人们对通信速度和网络质量的要求不断提高,LTE-A(Long Term Evolution-Advanced)移动通信技术应运而生,其上行链路干扰抑制技术的研究变得越来越重要。

干扰是影响通信系统性能的主要因素之一,因此探索干扰抑制的方法,在提高通信质量方面具有深远的意义。

二、选题意义在LTE-A系统中,上行链路干扰对移动终端的无线信号质量影响较大,这种干扰可能来自于同频干扰、异频干扰、自干扰或多径效应等因素。

针对这些干扰,如何设计一种高效的抑制方案,是当前通信领域急需解决的问题。

上行链路干扰抑制研究还需要考虑到通信系统的带宽、功率、滤波器等多个方面因素,因此涉及到多种技术的综合应用。

本课题旨在研究并设计一种可行的上行链路干扰抑制方案,为实际LTE-A系统的设计和优化提供技术支持。

三、论文内容和研究方法1. 研究背景分析和系统架构介绍:介绍LTE-A系统中的上行链路干扰问题及其产生的原因,阐述干扰信号的特点和影响因素;同时分析LTE-A系统的基本架构和关键技术,为后续分析提供基础支持。

2. 干扰信号分析:分析上行链路常见干扰信号的特点和实现方式,包括同频干扰、异频干扰、自干扰、多径衰落等因素,并对其特点进行详细剖析。

3. 干扰抑制技术综述:对上行链路干扰抑制技术进行详细综述和比较,包括干扰对消技术、信号预测技术、时域滤波技术、频域滤波技术等,分析各种方法的优缺点和适用场景。

4. 研究方法及流程设计:结合上述内容,提出一种高效可行的干扰抑制方案,设计实验方案并进行仿真模拟实验。

5. 实验结果及分析:对实验结果进行分析,评估干扰抑制方案的有效性和性能,为后续的优化和改进提供参考。

四、学术价值和应用前景本研究将针对LTE-A上行链路干扰抑制这一关键技术进行深入探究,并提出一种可行的解决方案。

该方案可为各种LTE-A系统设计、运维和优化提供技术支持,有着广泛的应用前景和市场决定性。

LTE小区间干扰抑制技术的介绍及其比较.

LTE小区间干扰抑制技术的介绍及其比较.

LTE小区间干扰抑制技术的介绍及其比较随着移动通信技术的不断发展,用户对移动通信的内容和质量都提出了更高的要求。

为了适应全球1 LTE简介LTE填补了第三代移动通信和第四代移动通信之问的巨大技术差距,目标是建立一个能够获得高传输速率、低等待时间、基于包优化的可演进的无线接人架构。

LTE系统期望在20 MHz的带宽上达到 100 Mbit/s的下行传输速率,50 Mbit/s的上行传输速率,频谱效率为HSPA的2~4倍。

支持增强型的多媒体2 小区间的干扰抑制技术LTE特有的OFDMA接入方式,使本小区内的用户信息承载在相互正交的不同载波上,因此所有的干扰来自于其他小区。

对于小区中心的用户来说.其本身离基站的距离就比较近,而外小区的干扰信号距离又较远,则其信干噪比相对较大:但是对于小区边缘的用户,由于相邻小区占用同样载波资源的用户对其干扰比较大,加之本身距离基站较远,其信干噪比相对就较小,导致虽然小区整体的吞吐量较高,但是小区边缘的用户服务质量较差.吞吐量较低。

因此,在LTE中,小区间干扰抑制技术非常重要。

2.1干扰随机化对于0FDMA的接人方式,来自外小区的干扰数目有限,但干扰强度较大,干扰源的变化也比较快,不易估计,于是采用数学统计的方法来对干扰进行估计就成为一种比较简单可行的方法。

干扰随机化不能降低干扰的能量,但能通过给干扰信号加扰的方式将干扰随机化为“白噪声”,从而抑制小区间干扰,因此又称为“干扰白化”。

干扰随机化的方法主要包括小区专属加扰和小区专属交织。

a)小区专属加扰,即在信道编码后,对干扰信号随机加扰。

如图l所示,对小区A和小区B,在信道编码和交织后,分别对其传输信号进行加扰。

如果没有加扰,用户设备(UE)的解码器不能区分接收到的信号是来自本小区还是来自其他小区,它既可能对本小区的信号进行解码,也可能对其他小区的信号进行解码,使得性能降低。

小区专属加扰可以通过不同的扰码对不同小区的信息进行区分,让UE只针对有用信息进行解码,以降低干扰。

LTE系统中小区间干扰抑制技术研究

LTE系统中小区间干扰抑制技术研究

LTE系统中小区间干扰抑制技术研究LTE系统中小区间干扰抑制技术研究摘要在移动通信中,干扰抑制一直是系统稳定、高效运行的基础。

与以CDMA为核心的3G系统不同,L TE使用以OFDM为核心的传输技术。

与此同时,由于L TE下行采用正交频分多址接入(OFDMA)的方式,可以提供正交的子载波,保证小区内符号之间的正交性,能有效地避免符号间干扰问题(ISI),大大提高抵抗频率选择性衰落的能力。

但由于频谱资源的限制,小区之间的干扰 (ICI)将严重地影响小区边缘的数据速率。

因此,要实现L TE的要求——较高的峰值速率及提高边缘用户吞吐量,就必须采取有效的措施来减轻小区间的干扰问题。

本文针对蜂窝移动通信中长期存在并且随着通信技术的发展而愈演愈烈的小区间干扰问题进行了研究。

论文介绍了当前主流的小区间干扰抑制方案即小区间干扰随机化技术、小区间干扰协调/回避技术和小区间干扰消除技术,进而对三种主流方案中的主要技术在L TE 中的实现可能性进行了探讨。

关键词:L TE 3GPP OFDM MIMO 小区间干扰抑制RESEARCH ON INTER-CELL INTERFERENCEMITIGATION IN LTE SYSTEMABSTRACTIn mobile communication,interference mitigation is always the basis for system to keep steady and high efficiency.Different from 3G system which uses CDMA,L TE use OFDM technology.And the orthogonal frequency division multiple access(OFDMA) approach is adopted in the downlink of L TE,which can provide orthogonal subcarriers and ensure orthogonality between symbols.Thus it can effectively avoid inter-symbol interference(ISI) and greatly enhance the ability to resist frequency selective fading.Because of the constraints of spectrum resource,however,inter-cell interference(ICI) will seriously affect the data rate at the cell edge.Therefore,effective measures must be taken to mitigate inter- cell interference,so as to achieve the requirements of L TE——higher peak rate and larger throughput of the users at the edge.The dissertation focuses on the long-existed Inter-Cell Interference(ICI) and,describes three main streams of the technology research of ICI Mitigation:Interference Randomization,InterferenceCoordination/Avoidance,and Interference Cancellation.Then article comes to analyze the feasibility of these technologies in L TE.Key Words:L TE 3GPP OFDM MIMO Inter-cell Interference Mitigation目录第一章绪论 (7)1.1 移动通信概述 (7)1.2 本论文主要内容 (10)第二章LTE系统介绍 (11)2.1 LTE标准化工作进程和设计要求 (11)2.1.1 LTE标准化工作进程 (11)2.1.2 LTE E-UTRAN设计要求 (11)2.1.3 LTE技术特点 (14)2.2 LTE物理层结构 (14)2.2.1 多址技术的选择 (14)2.2.2 双工方式和帧结构 (15)2.3 LTE关键技术 (16)2.3.1 OFDM技术 (16)2.3.2 MIMO技术 (16)2.3.3 资源调度机制 (17)2.3.4 小区间干扰抑制技术 (18)第三章小区间干扰抑制技术 (19)3.1 小区间干扰随机化技术 (20)3.2 小区间干扰消除技术 (21)3.3 小区间干扰协调/回避技术 (24)3.4 几种干扰抑制技术的比较 (26)第四章MU-MIMO下CQI计算与反馈过程的方案 (27)4.1 CQI计算与反馈过程的方案 (28)4.2 总结 (29)第五章CoMP中小区协作集的选择方案 (30)5.1 小区协作集的选择方案 (30)5.1.1 已有的CoMP中的小区协作集选择方法 (30)5.1.2 CoMP的分类 (31)5.1.3 新型的小区协作集的选择方法 (32)5.2 总结 (33)第六章LTE的链路级仿真 (34)第七章结论和展望 (35)7.1 结论 (35)7.2 移动通信的展望 (35)参考文献 (37)附录 (38)致谢.......................................................................................... 错误!未定义书签。

LTE干扰抑制技术介绍及应用

LTE干扰抑制技术介绍及应用

各扇 区, 确保 相邻 的三个扇 区外层 区域分配到 的子集 合组必须 是 正 交 的 , 内层 区域 是 相 同 的 , 如 C和 D分 配 到 扇 区 1B 而 例 ,
和 D 分配 到扇 区 2 A 和 D分 配 到 扇 区 3等 等 。在 资源 分配 阶 , 段 确 定 用 户 使用 的子 载 波 时 , 于 内层 区 域 的一 个 U 对 E来 说 , 与 其他两个相邻扇 区中的 U E使用相 同的子集 D;而对外层区域 的一 个 U E来说 , 能 分 配 到 某 一 个特 定 子 集 ( 只 A或 B或 c , ) 即 与 其 他 两 外 相邻 扇 区 的 U E使 用 的子 集 是 正 交 的 。 这 样 可 以确 保 相 邻 小 区 的 边 缘 区 域 分 配 到 的 子 载 波 互 不
图 1 分 数 频 率 复 用 示 意 图
干扰 的方 法 接收机只要用 本小区 的伪 随机 扰码去解扰 , 可 就
以达 到 干扰 随机 化 的 目的 。
设 S为 O D 系 统 所 使 用 的带 宽 内所 有 子 载 波 的集 合 , FM 按 照 图 1 的 频率 资源 划 分 方 案 , 被 等 分成 四个 子集 A、 、 右 S B C和 D, 并且 这 四个 子集 内 的子 载 波 互 不 重 叠 。如 图 1 所 示 , 个 左 每 扇 区 被 划 分成 内外 两 层 ,划 分 的依 据 可 以是 U E到 基 站 天 线 的 路 损 或 无 线 链 路 质 量 等 。 子 载 波 集 A B C D分 配 到 系 统 中 的 、、、
前全球移动通信领域研究热点之一。L E采用 O D T F M技术, 这 就 意 味 着 ,因 各 子 载 波 相 互 正交 ,T 的 小 区 内干 扰 不 是 L E LE T 系统 中干扰的主要因素 ,T L E系统中的干 扰主要源于小 区间干 扰。 如何解决小区间的干扰, 对于提高频谱效率颇有意义。 下面 对 三 种 小 区 间干 扰 抑 制 方 法进 行 重 点阐 述 。

LTE无线网络中干扰抑制技术研究

LTE无线网络中干扰抑制技术研究

LTE无线网络中干扰抑制技术研究一、引言随着移动通信技术的不断发展和用户数量的快速增长,无线网络容量问题成为了移动通信领域急需解决的难题之一。

而在几代移动通信技术中,LTE (Long Term Evolution) 无疑是一种性能最为突出的技术之一。

然而,随着LTE网络规模的不断扩大和用户数量的增加,网络干扰也日益严重,导致无法实现预期的数据传输速率,这也是当前LTE网络需要攻克的主要问题之一。

因此,无线网络中干扰抑制技术的研究变得越来越重要。

二、 LTE网络中的干扰问题在LTE网络中,干扰主要有以下三种类型:1. 单个小区内的干扰在一个小区内,由于大量用户共享同一资源,很容易出现用户之间的干扰,导致网络吞吐量降低甚至中断。

2. 邻近小区之间的干扰邻近小区之间频率覆盖有重叠部分,这种覆盖区域就容易出现邻近小区干扰。

如果干扰过大,则会产生信道错位的问题,影响数据传输速率和网络可靠性。

3. 非邻近小区之间的干扰非邻近小区之间的干扰是指同一信道上不同的基站之间的干扰。

这种干扰通常是由于远距离传输时引起的信号衰减造成的。

三、干扰抑制技术针对以上的干扰问题,可以采取以下干扰抑制技术解决他们:1. 动态资源分配动态资源分配是一种通过动态调整网络资源分配来避免干扰的技术。

简单地说,就是根据当前网络负载状态,动态地分配小区资源,确保网络中的每个用户得到适当的带宽和资源,从而最大化网络吞吐量。

2. 基站布置和频率资源规划基站的覆盖范围和频率规划直接关系到LTE网络中干扰的程度。

因此,合适的基站布置和频率资源规划是减少LTE网络干扰的有效途径之一。

在设计基站布置时,需根据具体情况考虑小区之间距离和重叠程度等因素,尽可能减少网络中小区之间的重叠区域,并将邻近小区的频率进行合理的规划,避免频谱重叠和干扰。

3. 天线技术天线技术是干扰抑制技术中非常重要的一种。

当前,MIMO (Multiple-Input Multiple-Output)技术是应用最早和最成功的天线技术之一。

LTE小区间干扰抑制技术介绍及比较

LTE小区间干扰抑制技术介绍及比较

LTE小区间干扰抑制技术介绍及比较0前言随着移动通信技术的不断发展,用户对移动通信的内容和质量都提出了更高的要求。

为了适应全球无线通信呈现出的移动化、宽带化和IP化的趋势,也为了与新兴的一些移动通信技术如WiMAX,WiFi竞争,2004年底,3GPP继HSDPA,HSUPA等技术标准之后,提出了3G的长期演进(3GLTE)。

3G LTE的目标是获得更高的数据速率,更低的时延,改进的系统容量和覆盖范围,以及较低的成本。

与此同时,由于LTE采用正交频分多址(OFDMA)的接入方式,小区内用户的信息承载在相互正交的不同载波上,因此干扰来自其他小区。

即小区间的干扰。

所以,小区间的干扰抑制成为一个亟待解决的问题。

本文介绍了LTE目前采用的主要干扰抑制方法,并比较了不同方法的优劣。

1LTE简介LTE填补了第三代移动通信和第四代移动通信之问的巨大技术差距,目标是建立一个能够获得高传输速率、低等待时间、基于包优化的可演进的无线接人架构。

LTE系统期望在20 MHz的带宽上达到100 Mbit/s的下行传输速率,50 Mbit/s的上行传输速率,频谱效率为HSPA的2~4倍。

支持增强型的多媒体广播组播业务和全分组的包交换,带宽配置灵活,边缘小区的传输速率显著提高,系统的覆盖性增强。

为了达到以上目标,LTE系统采取了趋近于典型全IP宽带网的扁平化的网络结构,采用了如多输人多输出(MIMO)、正交频分复用(OFDM)、混合自动请求重传(HARQ)、自适应调制编码(HARQ)等先进技术。

LTE系统上行采用基于0FDM传输技术的单载波频分多址(SCFDMA)的接入方式。

下行采用OFDMA的接入方式。

0FDMA的接人方式与码分多址(CDMA)不同,无法通过扩频方式消除小区间的干扰,LTE系统又对频谱效率有很高的要求,也不能通过使用较高复用系数的传统的频率复用方法来减弱干扰,因此,在LTE中,非常关注小区间的干扰抑制技术。

12.5.344LTE关键技术3

12.5.344LTE关键技术3

3
EDITED BY LIUJUN
2.载波聚合和COMP多点协作
为了满足单用户峰值速率和系统容量提升的要求,一种最直接的办法就是增加系统传输带宽。因此 LTE-Advanced系统引入一项增加传输带宽的技术,也就是CA(Carrier Aggregation,载波聚合)。
CA技术可以将2~5个LTE成员载波 (Component Carrier,CC)聚合在一起,实现最 大100MHz的传输带宽,有效提高了上下行传输速率, 如图所示。终端根据自己的能力大小决定最多可以同 时利用几个载波进行上下行传输。
14
EDITED BY LIUJUN
小结
小区干扰抑制和协调技术有哪些? 载波聚合有何作用? CoMP多点协作有何意义? 自组织网络SON的主要功能是什么?
15
EDITED BY LIUJUN
12
EDITED BY LIUJUN
3.自组织网络SON
分布式
SON算法在无线接入网的网元上执行。对于E-UTRAN,SON算法在eNB上执行, 如图所示在分布式SON中,所有SON功能都位于eNB中,所以部署起来工作量较大。
该方式对复杂优化机制的支持比较困难,需要大量 eNB的协作。但分布式SON对有些情况的支持是非常理 想的,例如当优化只涉及少量eNB,且需要快速优化响 应时。并且,为了实现分布式SON,需要对X2接口进 行扩展。
自愈合
通过自动告警关联发现故障,及时隔离和恢复,实现自动检测、定位和去除故障。自愈 合的目的是消除或减少哪些能够通过恰当的恢复过程来解决的故障。
11
EDITED BY LIUJUN
3.自组织网络SON
集中式
集中式SON(Centralised SON):SON算法在OAM (Operation Administration and Maintenance)系统上执行。集中式SON分为以下两种。

LTE 基本原理及关键技术

LTE 基本原理及关键技术
,
汇报人:
CONTENTS
PRT ONE
PRT TWO
LTE的发展历程和背景 LTE在通信技术中的地位和意义 LTE的应用场景和优势 LTE的发展趋势和未来展望
2009年:LTE商用网络部署
2 0 0 4 年 : 3 G P P 启 动 LT E 项 目
2013年:全球LTE用户数突 破1亿
优势:提高信号 覆盖范围、减少 干扰、增加系统 容量和频谱效率
应用场景:广泛 应用于无线通信 系统如LTE、 WiFi等
定义:根据信道状态自适应地调整传输参数提高链路性能和系统容量 关键技术:MC、HRQ等 应用场景:高速移动场景、城区密集建筑等 优势:有效对抗无线信道的多径衰落提高数据传输的可靠性和速率
PRT FOUR
定义:物理层负责传输数据提供无线资源管理功能 协议:采用多层协议栈包括物理层和数据链路层 传输方式:采用频分复用和时分复用相结合的方式 关键技术:包括多天线技术、调制解调技术、信道编码技术等
信道编码:采用高效 率的信道编码方案如 Turbo码和LDPC码以 提高数据传输的可靠 性和效率。
2 0 1 9 年 : 5 G 商 用 LT E 仍 为 主要移动通信技术
高速度:最大传 输速率为 100Mbps达到 3G的10倍以上
低时延:端到端 时延达到10ms 以下实现快速的 数据传输
永远在线:用户 可以始终保持在 线状态随时进行 高速数据传输
频谱效率高:采 用频谱效率更高 的OFDM技术相 比3G提高了2-3 倍
单击添加标题
演进型技术:未来LTE技术还将不断演进如采用更高阶的调制技术、更高 效的信道编码等技术以提高数据传输速率和降低延迟。
单击添加标题
融 合 网 络 : 未 来 LT E 将 与 W i F i 等 其 他 无 线 技 术 融 合 形 成 更 加 智 能 化 的 网 络结构提供更加高效、可靠的数据传输服务。

LTE系统内同频干扰抑制技术研究的开题报告

LTE系统内同频干扰抑制技术研究的开题报告

LTE系统内同频干扰抑制技术研究的开题报告一、研究背景随着移动通信技术的不断发展,LTE系统已经成为目前主流的移动通信标准之一。

然而,在LTE系统内,由于用户密度增大,同频干扰也随之增加,给通信质量带来了很大的影响,从而使通信效果受到了制约。

同频干扰是指在相同频段内传输的其他用户对目标用户的通信造成干扰。

同频干扰抑制技术是指通过一系列方法降低同频干扰的影响,提高通信网络质量和效率的一类技术。

因此,本文将对LTE系统内同频干扰抑制技术展开研究,希望通过深入挖掘和总结相关技术,为提高通信质量提供一定的技术支持。

二、研究内容1.同频干扰形成原因和特点本部分将重点分析同频干扰的形成原因、特点及其对通信系统的影响。

通信制式、小区覆盖、用户数量等因素都会对同频干扰的影响产生显著的影响,对此深入分析并提出相应解决方案。

2.同频干扰抑制技术分类及原理本部分将详细介绍同频干扰抑制技术的分类和原理,例如功率控制、频率资源分配、信号处理等技术方法。

各项技术的优缺点、应用场景、关键技术等方面进行综合评估,以此为依据为实际干扰问题提供最合适的技术支持。

3.同频干扰抑制技术在LTE系统的应用本部分重点探讨同频干扰抑制技术在LTE系统内的应用,通过实际案例分析和数据对比,证明各项技术在LTE系统中的有效性和可行性。

同时,针对目前实际情况,提出方案并对实施效果进行评估,为同频干扰抑制技术的进一步提升和升级提供理论支撑。

三、研究意义1.提高通信网络质量同频干扰抑制技术通过各种方法抑制干扰信号,提高干扰信号和目标信号之间的信噪比,从而提高通信网络质量。

2.提高通信频谱利用率对于LTE系统而言,频谱是一种极其重要的资源,同频干扰抑制技术的应用可以提高频谱利用率,减少信道拥塞,从而满足广大用户的需求。

3.加强通信网络安全对同频干扰抑制技术进行研究和应用,可以有效避免恶意干扰、攻击等问题,保护通信网络的安全和稳定性。

四、研究方法本文主要采用文献综述和实验分析两种研究方法。

LTE小区间干扰抑制技术介绍

LTE小区间干扰抑制技术介绍

no promiseabout theupper limit of EA (nPRB ) is made E( p)
m a x_nom
IE中包含参数”PDCCH Interference Impact”: Measured by Predicted Number Of Occupied PDCCH OFDM Symbols.表征PDCCH可能带来的干扰情况。
干扰避免
频域:FFR/SFR(部分频率复用/软频率复用) 功率:慢速功率分配
PUSCH
随机化
频域:hopping/分布式映射模式/DFT扩频 空域:天线选择发送 码域:加扰 功率:intra-cell PC
干扰避免
频域:FFR/SFR 功率:慢速功率分配
11
改变干扰信号性质(不严格的名称)
基本思想 通过一定的机制,把干扰信号变为有效信号,或者改变干扰与有效信号的关系。
常见的机制
Handover 通过小区切换,改变干扰与被干扰的关系,达到干扰抑制的目的
JP:联合发送/联合接收 | 软切换 小区边缘UE原本经受邻小区其他UE信号的干扰;采用JP机制,把原本干扰信号改变为有效信 号,降低了干扰,提升了信号强度。
属于干扰前预协调。
公共参数
RSRP
这个测量量与切换所用RSRP是一个定义 在ICIC中用于确定确定UE是否处于小区边缘,处于哪个小区边缘。从而确定那些UE需要进行干扰协调。 RSRP的测量上报为此专门定义了:进入事件和离开事件,用于表征UE进入小区边缘区域,离开小区边缘区域进入小
eNB内部可实现的非标准化机制(不受限于x2接口)
CBF 上行联合接收 快速切换? …

LTE关键技术之干扰抑制技术

LTE关键技术之干扰抑制技术

LTE关键技术之干扰抑制技术1.1小区间干扰(ICI)概念在LTE中,上,下行采用了OFDM(DL)/SC—FDMA(UL)的多址接入技术,采用了正交子载波区分不同的用户,小区内多用户间的干扰基本可以消除。

但是LTE采用同频组网,邻小区结合部分使用相同的频谱资源,用户间不可避免存在干扰,称之为小区间干扰(Inter—Cell Interference, ICI)。

在传统的解决方案中,采用频率复用来解决ICI,但随之带来的是频谱效率的降低.如常用的三扇区划分小区用的就是频率复用指数因子为3。

除此之外,频率复用因子还有1、7等。

当复用因子为1的时候,则网内的所有小区用的频率都是一样的,随之而来的是严重的小区间干扰.选择较大的复用因子造成的负面影响是频谱效率变小,比如复用因子为3的时候,频谱效率是1/3,复用因子为7的时候,频谱效率是1/7。

传统的频率复用系数为3的典型频率规划小区间干扰对系统性能的影响:●导致无线链路信噪比(SINR)减低,这样LTE的AMC技术就会选择低阶调制方式和编码方式。

●干扰严重时,需频繁的HARQ重传,降低了用户速率。

●同频干扰引起功率控制,使子幁中可使用的PRB减少,用户速率也会减低。

1.2LTE干扰抑制技术LTE干扰抑制技术分为以下四种:a)波束赋形天线技术b)干扰随机化技术c)干扰消除技术d)干扰协调技术(1)波束赋形天线技术-波束赋形天线技术是一种下行干扰抑制技术波束赋形天线的波束是指向UE的窄波束,因此只有在相邻小区的波束发生碰撞时才会造成小区间干扰,波束交错是可以有效的回避小区间干扰。

(2)干扰随机化技术干扰随机化就是使干扰信号随机化,这种方法虽然不能降低干扰信号的能量,但是能使干扰信号接近白噪声,又称“干扰白化”.然后用处理白噪声的方法在UE上类似处理增益的方法抑制干扰。

干扰随机化的方法可分为小区专属加扰(Scrambling)和小区专属交织(IDMA).A):小区专属加扰(Scrambling):在信道编码交织后,对干扰信号随机加扰。
