对截面有效宽度的理解
midas操作例题资料-钢箱梁-新OK
midas操作例题资料-钢箱梁-新OKCivil＆Civil Designer⼀、钢箱梁操作例题资料1概要钢桥是⾼强、轻型薄壁结构，截⾯和⾃重⽐混凝⼟桥⼩，跨越能⼒⼤，因⽽在实际⼯程中有⼴泛应⽤。
钢桥按形式可⼤致分为钢箱梁、钢板梁（⼯字钢）、钢桁梁、组合梁桥等类型。
钢桥在使⽤时不仅要求钢材具有较⾼的强度，⽽且还要求具有良好的塑性。
钢桥的刚度相对⽐较⼩，变形和振动⽐混凝⼟桥⼤。
为了保证车辆⾏驶安全和舒适性、避免过⼤的变形和振动对钢桥结构产⽣不利的影响，钢桥必须有⾜够的整体刚度[2] 。
钢桥缺点除容易腐蚀影响耐久性外，另⼀缺点是疲劳。
影响疲劳的因素很多，除钢材品质、连接的构造与⽅法等外，与荷载性质、疲劳细节关系也很⼤。
钢箱梁除钢材等⼒学特性外，还具有箱梁的受⼒特点，⼴泛应⽤于市政⾼架、匝道、⼤跨度斜拉桥、悬索桥、拱桥加劲梁、⼤跨连续钢箱梁及⼈⾏桥钢箱梁等⽅⾯。
本专题将通过介绍⼯程概况、结合规范构造检查、midas Civil详细建模过程以及midas Civil Designer设计平台及结果查看等操作流程，希望能为读者结合实际项⽬学习程序，通过程序了解钢箱梁提供帮助。
钢箱梁操作例题资料2 钢桥概况及构造检查2.1 钢桥概况主梁为20+30+40+30m单箱单室正交钢箱梁，钢材为Q345；桥⾯宽8m，梁⾼2.335m，翼缘板长1.8m；顶板、腹板、翼缘板均厚16mm，底板标准段厚16mm，⽀座两侧3~3.5m范围内加厚为24mm；顶板设置闭⼝U型加劲肋；翼缘板、腹板均设置板型加劲肋；底板标准段设置板型加劲肋，桥墩两侧5~7m范围内设置T型加劲肋；横隔板等设置距离详见图1~图3所⽰。
建模之前，应按照《公路钢结构桥梁设计规范》(JTG D64—2015)[1] （以下简称规范）对钢桥⾯板、加劲肋、翼缘板及腹板等尺⼨进⾏构造检查。
2.2构造检查2.2.1钢桥⾯板近年来正交异性钢桥⾯板出现疲劳和桥⾯铺装损伤的现象较为普遍，为保证钢桥⾯板具有⾜够的刚度，需对最⼩厚度有要求；为减⼩应⼒集中和避免采⽤疲劳等级过低的构造细节，需对纵向闭⼝加劲肋尺⼨进⾏规定[1]。
轻型门式刚架设计与施工论文

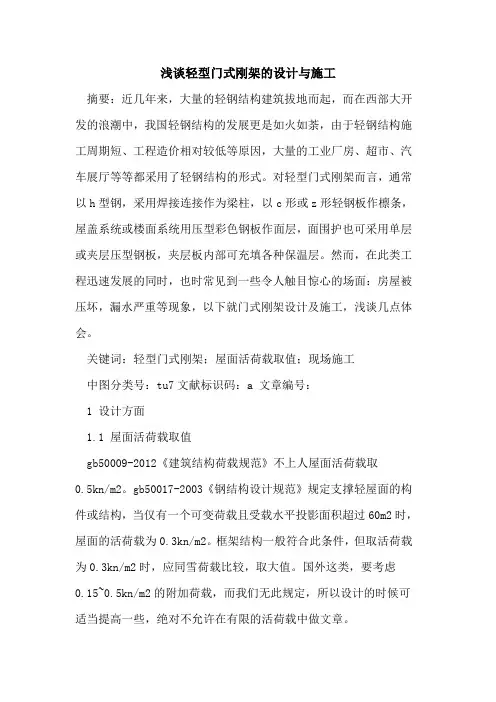

浅谈轻型门式刚架的设计与施工摘要：近几年来，大量的轻钢结构建筑拔地而起，而在西部大开发的浪潮中，我国轻钢结构的发展更是如火如荼，由于轻钢结构施工周期短、工程造价相对较低等原因，大量的工业厂房、超市、汽车展厅等等都采用了轻钢结构的形式。
