两轮电动车用电机及驱动方式_陈家新
两轮电动车用电机及驱动方式
件 如大 功率 器 件 ， 易损 器 件 ， 运 行 过 程 中 是 在
存 在上 下 桥 臂 直 通 现 象 ， 上 不 同 的 进 货 渠 加 道 ， 质 量也 难 于 把 握 ， 些 因 素 对 控 制 器 的 其 这 可靠 性 构 戎 了威 胁 考 虑 到 功 率 器 件 的 价 格 和 容 量 的 限制 ， 及 无 刷 直 流 电机 在 抉 向过 程 中所 引 起 的 转矩 波 动 ， 的 实 际 最 大 出力 力 矩 它 远 低 于 它 本 身 的 能 力 ， 也 正 是 目前 人 们 所 蜕 这 的 永 磁 直流 无 刷 电 机 的 出力 设 有 永 磁 直 流 电
机 的大 的 关 键 原 因 。 这 些 都 是 目前 使 用 永 磁
维普资讯 ຫໍສະໝຸດ ・电机电器技术・
《 电机 电器技 术》
２０ ０ ２年 第 １ 期 ．１ ７
直 流 无 刷 电机 所 必 须认 真 考 虑 的 因素 。 △开关磁 阻 电机 结 构 坚 固 、 用 、 靠 ， 耐 可 它采 用 双 凸 极 结 构 ， 子 采 用 集 中 绕 组 ， 子 定 转 无励 磁 ， 此 转 子 不 用 维 护 ， 子 绕 组 电 流 的 因 定 单 向性 ， 控 制 系 统 设 计 相 对 简 单 ， 会 出 现 使 不
维普资讯
１ ・ ２０ ６ ０ ２年 第 １期
《 电机 电器 技 术》
・ 电机电器技术・
两 轮 电动 车 用 电机 及 驱 动 方 式
陈家新 （ 海大学特 种电机研究 室 ， 上 上海 市 ２０ ７ ） ０ ０２
摘
要 ： 于 不 同种 类 的 电 机 以及 不 同驱 动 方 式 对 电动 车性 能影 响 较 大 ， 虑 到 两轮 鉴 考 电 动 车 车 辆是 我 国夸后 一 段 时期 内研 究 和 开 发 的 热 点 ， 此本 文 将 重 点 论 述 因 电 动 车 用 各 种 电 机 以及 驱 动 方 式 的 特 点 ， 然后 ， 合 不 同 用 途 的 车 辆 ， 出选 结 提

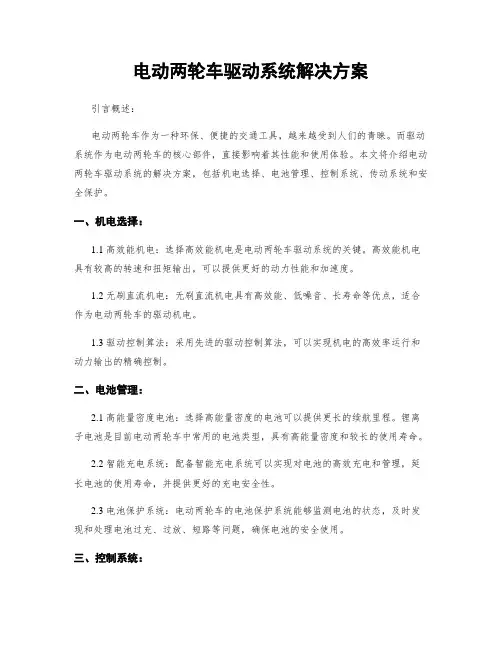

电动两轮车驱动系统解决方案
电动两轮车驱动系统解决方案引言概述：电动两轮车作为一种环保、便捷的交通工具，越来越受到人们的青睐。
而驱动系统作为电动两轮车的核心部件，直接影响着其性能和使用体验。
本文将介绍电动两轮车驱动系统的解决方案，包括机电选择、电池管理、控制系统、传动系统和安全保护。
一、机电选择：1.1 高效能机电：选择高效能机电是电动两轮车驱动系统的关键。
高效能机电具有较高的转速和扭矩输出，可以提供更好的动力性能和加速度。
1.2 无刷直流机电：无刷直流机电具有高效能、低噪音、长寿命等优点，适合作为电动两轮车的驱动机电。
1.3 驱动控制算法：采用先进的驱动控制算法，可以实现机电的高效率运行和动力输出的精确控制。
二、电池管理：2.1 高能量密度电池：选择高能量密度的电池可以提供更长的续航里程。
锂离子电池是目前电动两轮车中常用的电池类型，具有高能量密度和较长的使用寿命。
2.2 智能充电系统：配备智能充电系统可以实现对电池的高效充电和管理，延长电池的使用寿命，并提供更好的充电安全性。
2.3 电池保护系统：电动两轮车的电池保护系统能够监测电池的状态，及时发现和处理电池过充、过放、短路等问题，确保电池的安全使用。
三、控制系统：3.1 智能控制器：智能控制器是电动两轮车驱动系统的核心部件，负责控制机电的转速和扭矩输出。
智能控制器可以根据车速、电池电量等信息进行动态调整，提供更好的驾驶体验。
3.2 车载电脑系统：配备车载电脑系统可以实现车辆信息的监测和显示，包括车速、里程、电池电量等，提供更多的驾驶信息和便利。
3.3 蓝牙连接功能：蓝牙连接功能可以实现电动两轮车与智能手机或者其他设备的连接，提供更多的功能和交互体验，如导航、音乐播放等。
四、传动系统：4.1 高效能变速器：选择高效能的变速器可以提供更好的加速性能和行驶平稳性。
采用多速变速器可以根据不同的行驶情况选择合适的档位，提高整车的效能。
4.2 传动链条：传动链条是电动两轮车传动系统的重要组成部份，选择高质量的传动链条可以提高传动效率和使用寿命。
电动两轮车驱动系统解决方案
电动两轮车驱动系统解决方案一、引言电动两轮车是一种环保、经济、便捷的交通工具，其驱动系统的设计和性能对车辆的整体性能和用户体验至关重要。
本文将详细介绍一种电动两轮车驱动系统解决方案，包括系统组成、工作原理、关键技术和性能指标等方面的内容。
二、系统组成电动两轮车驱动系统主要由电机、电池组、控制器和传动装置等组成。
1. 电机：选择高效、可靠的电机是驱动系统的关键。
常见的电机类型包括无刷直流电机（BLDC）和交流异步电机（ACIM）。
根据车辆的功率需求和成本考虑，选择适当的电机类型和功率。
2. 电池组：电池组是储存和提供能量的核心部件。
常见的电池类型包括锂离子电池、铅酸电池和镍氢电池等。
根据车辆的续航里程和负载要求，选择合适的电池类型和容量。
3. 控制器：控制器负责控制电机的启动、停止和调速等功能。
其主要包括电机驱动电路、电流传感器、速度传感器和控制算法等。
控制器的设计应考虑到系统的稳定性、响应速度和能效等因素。
4. 传动装置：传动装置将电机的转速和扭矩传递到车轮上，常见的传动装置包括链条传动和直接驱动两种。
根据车辆的设计要求和成本控制，选择适当的传动装置。
三、工作原理电动两轮车驱动系统的工作原理如下：1. 电池组提供直流电能给控制器；2. 控制器根据车辆的需求，控制电机的启动、停止和调速；3. 电机根据控制器的指令，将电能转化为机械能，驱动车轮运动；4. 传动装置将电机的转速和扭矩传递到车轮上，实现车辆的前进或倒退。
四、关键技术电动两轮车驱动系统的关键技术包括电机控制技术、电池管理技术和传动装置设计技术等。
1. 电机控制技术：通过合理的控制策略，实现电机的高效、稳定运行。
常见的控制策略包括电流控制、速度控制和位置控制等。
此外，采用先进的传感器和控制算法，提高系统的响应速度和能效。
2. 电池管理技术：电池组的管理对于系统的性能和安全至关重要。
通过电池管理系统（BMS），实现对电池组的电压、电流、温度和SOC（State of Charge）等参数的监测和控制，保证电池组的安全和寿命。

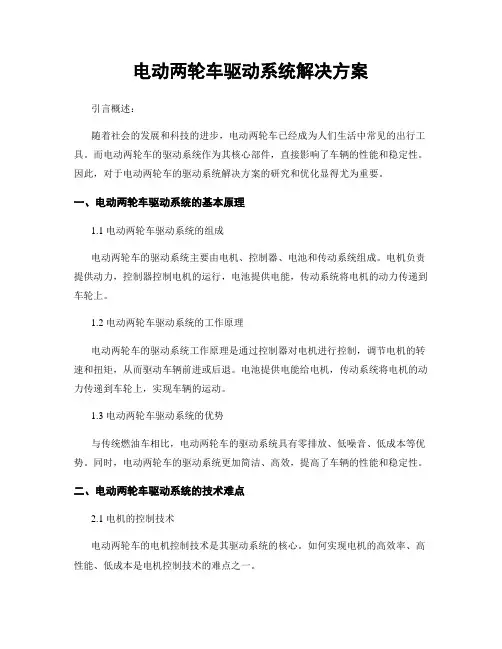

电动两轮车驱动系统解决方案
电动两轮车驱动系统解决方案引言概述：随着社会的发展和科技的进步，电动两轮车已经成为人们生活中常见的出行工具。
而电动两轮车的驱动系统作为其核心部件，直接影响了车辆的性能和稳定性。
因此，对于电动两轮车的驱动系统解决方案的研究和优化显得尤为重要。
一、电动两轮车驱动系统的基本原理1.1 电动两轮车驱动系统的组成电动两轮车的驱动系统主要由电机、控制器、电池和传动系统组成。
电机负责提供动力，控制器控制电机的运行，电池提供电能，传动系统将电机的动力传递到车轮上。
1.2 电动两轮车驱动系统的工作原理电动两轮车的驱动系统工作原理是通过控制器对电机进行控制，调节电机的转速和扭矩，从而驱动车辆前进或后退。
电池提供电能给电机，传动系统将电机的动力传递到车轮上，实现车辆的运动。
1.3 电动两轮车驱动系统的优势与传统燃油车相比，电动两轮车的驱动系统具有零排放、低噪音、低成本等优势。
同时，电动两轮车的驱动系统更加简洁、高效，提高了车辆的性能和稳定性。
二、电动两轮车驱动系统的技术难点2.1 电机的控制技术电动两轮车的电机控制技术是其驱动系统的核心。
如何实现电机的高效率、高性能、低成本是电机控制技术的难点之一。
2.2 电池管理系统电池是电动两轮车的能量来源，如何实现电池的高效率、长寿命、安全可靠是电池管理系统的难点之一。
2.3 传动系统设计传动系统是将电机的动力传递到车轮上的关键部件，如何设计出高效、轻量、低噪音的传动系统是技术难点之一。
三、电动两轮车驱动系统的解决方案3.1 电机控制技术的优化通过采用先进的电机控制算法和硬件设计，提高电机的效率和性能，实现电机的精准控制，提高车辆的动力性和节能性。
3.2 电池管理系统的改进采用智能化的电池管理系统，实现对电池的监控、充放电控制、温度管理等功能，延长电池的使用寿命，提高电池的安全性和稳定性。
3.3 传动系统的优化设计通过采用轻量化材料、精密制造工艺和减少传动系统的摩擦损失，提高传动效率，减少能量损耗，提高车辆的行驶里程和加速性能。
电动两轮车驱动系统解决方案
电动两轮车驱动系统解决方案一、引言电动两轮车是一种环保、便捷的交通工具，其驱动系统的设计和性能直接影响着车辆的性能和使用体验。
本文将介绍一种电动两轮车驱动系统的解决方案，包括系统的组成部分、工作原理和技术参数等。
二、系统组成部分1. 电机：采用高效、可靠的直流无刷电机作为驱动力源。
电机应具备高转速、大扭矩和高效率的特点，以提供足够的动力和续航能力。
2. 电池组：选用高能量密度、长寿命的锂离子电池组作为能量存储装置。
电池组应具备较大的容量和较高的放电能力，以满足长时间行驶的需求。
3. 控制器：采用先进的电机控制器，实现对电机的精确控制和调节。
控制器应具备高效、稳定的性能，以确保电机的正常运行和保护电池组的安全。
4. 传动系统：采用高强度、低摩擦的传动系统，将电机的动力传递到车轮上。
传动系统应具备高效、平稳的特点，以提供良好的加速性能和行驶舒适性。
5. 辅助设备：包括显示器、灯光、刹车系统等。
这些设备应具备高亮度、低功耗的特点，以提供良好的使用体验和安全性能。
三、工作原理电动两轮车驱动系统的工作原理如下：1. 电池组将储存的电能通过控制器提供给电机。
2. 控制器根据车辆的需求，对电机进行精确的控制和调节，控制电机的转速和扭矩。
3. 电机将电能转化为机械能，通过传动系统将动力传递到车轮上。
4. 辅助设备提供相应的功能和服务，如显示器显示车速和电量、灯光提供照明、刹车系统提供制动力等。
四、技术参数1. 电机参数：- 额定功率：500W- 额定转速：3000rpm- 额定扭矩：15Nm- 额定电压：48V2. 电池组参数：- 容量：10Ah- 电压：48V- 续航里程：60km3. 控制器参数：- 控制方式：无刷直流- 最大电流：20A- 保护功能：过流、过压、过温等4. 传动系统参数：- 传动方式：链传动- 齿轮比：1:5- 传动效率：90%5. 辅助设备参数：- 显示器：LED显示屏，显示车速、电量等信息- 灯光：LED灯，亮度可调- 刹车系统：前后碟刹，刹车力平衡五、总结本文介绍了一种电动两轮车驱动系统的解决方案，包括系统的组成部分、工作原理和技术参数等。
电动两轮车驱动系统解决方案
电动两轮车驱动系统解决方案一、引言电动两轮车作为一种环保、便捷的交通工具，近年来在全球范围内受到了越来越多的关注和使用。
而电动两轮车的驱动系统是其核心组成部分，直接影响着车辆的性能和使用体验。
本文将针对电动两轮车驱动系统的解决方案进行详细的介绍和分析。
二、电动两轮车驱动系统的组成电动两轮车驱动系统主要由电机、电池、控制器和传动系统等部件组成。
1. 电机电动两轮车的电机是其驱动力的来源，常见的电机类型包括直流无刷电机和交流无刷电机。
电机的功率和转速直接影响着车辆的加速性能和最高速度。
在选择电机时，需要考虑车辆的重量、行驶里程和使用环境等因素。
2. 电池电池是电动两轮车的能量存储装置，常见的电池类型包括锂离子电池和铅酸电池。
电池的容量和电压决定了车辆的续航里程和输出功率。
在选择电池时，需要考虑电池的寿命、充电时间和安全性能等因素。
3. 控制器控制器是电动两轮车驱动系统的核心部件，负责控制电机的转速和输出功率。
控制器还可以实现对电池的管理和保护功能，避免过充和过放等问题。
在选择控制器时，需要考虑其控制精度、响应速度和可靠性等因素。
4. 传动系统传动系统将电机的动力传递到车轮上，常见的传动方式包括链条传动和齿轮传动。
传动系统的设计需要考虑传动效率、噪音和耐久性等因素。
三、电动两轮车驱动系统解决方案的选择在选择电动两轮车驱动系统解决方案时，需要综合考虑以下几个因素：1. 动力需求根据车辆的用途和需求，确定所需的动力输出。
对于城市通勤型电动两轮车，一般需要具备良好的加速性能和较高的最高速度，而对于长途旅行型电动两轮车，则需要更高的续航里程。
2. 质量和成本根据车辆的质量和成本预算，选择合适的电机、电池和控制器。
高质量的部件通常具有更好的性能和可靠性，但价格也相对较高。
3. 技术可行性考虑所选解决方案的技术可行性和可靠性。
确保所选的电动两轮车驱动系统解决方案能够满足车辆的使用需求，并具备足够的稳定性和安全性。
两轮电动车的工作原理
两轮电动车的工作原理
电动车是一种使用电能驱动的交通工具，其工作原理是将电能转化为动力来推动车辆前行。
下面将介绍两轮电动车的工作原理。
第一轮的工作原理：
1. 电池供电：电动车通常使用锂离子电池或铅酸蓄电池作为能量储存装置。
充电时，电能会被存储在电池中。
2. 控制系统：电动车的控制系统包括控制器和电池管理系统（BMS）。
控制器负责控制电动车的加速、减速和刹车等功能，同时监测电池的状态。
BMS用于监测电池的电量、温度
和电压等参数，以保证电池的安全使用。
3. 电机驱动：电动车使用直流无刷电机作为动力来源。
控制器通过调整电机的电流和电压来控制车辆的速度和加速度。
4. 驱动系统：电动车的驱动系统由电机、传动装置和车轮组成。
电机产生的动力通过传动装置传递给车轮，使车辆向前行驶。
第二轮的工作原理：
1. 踏板驱动：电动车的第二轮通常采用踏板驱动方式，即通过骑手的踩踏来产生动力。
骑手通过松开刹车，将脚踏放在踏板上并向下用力踩踏，踏板通过连杆与电机相连。
2. 车速感应：电动车的控制器通过车轮上安装的车速传感器来感知车辆的速度。
传感器将车辆的行驶速度转化为电信号发送给控制器，控制器根据接收到的信号来调整电机的输出功率。
3. 刹车系统：电动车的刹车系统由手动刹车和电子刹车组成。
骑手通过手柄操作手动刹车器来实现刹车功能。
同时，当骑手松开踏板时，电动车的电子刹车会自动将车轮锁定，防止车辆
滑行。
通过以上工作原理，电动车能够以电能作为动力源，具有环保、低噪音和高效能等特点。
电动两轮车驱动系统解决方案
电动两轮车驱动系统解决方案一、引言电动两轮车作为一种环保、便捷的交通工具，已经在全球范围内得到广泛应用。
为了提高电动两轮车的性能和驾驶体验，驱动系统的设计和选择至关重要。
本文将介绍一种电动两轮车驱动系统解决方案，包括电机选型、电池选型、控制系统设计等方面的内容。
二、电机选型1. 功率需求根据电动两轮车的使用情况和预期性能，确定所需的电机功率。
通常情况下，电动两轮车的功率需求在500W到2000W之间。
2. 驱动方式常见的电动两轮车驱动方式有直流无刷电机和交流无刷电机。
直流无刷电机成本较低，控制简单，但效率较低。
交流无刷电机效率较高，但成本较高，控制复杂。
3. 电机参数根据电动两轮车的负载和速度要求，选择合适的电机参数，包括额定转速、额定电压、额定电流等。
同时，还要考虑电机的体积和重量，以便与整车结构相匹配。
三、电池选型1. 容量需求根据电动两轮车的续航里程要求和功率需求，确定所需的电池容量。
一般来说，电动两轮车的电池容量在10Ah到20Ah之间。
2. 电池类型常见的电动两轮车电池类型包括铅酸电池、锂离子电池和聚合物锂离子电池。
铅酸电池成本低，但能量密度低，寿命短。
锂离子电池能量密度高，寿命长，但成本较高。
聚合物锂离子电池在能量密度和寿命方面都有较好的表现。
3. 充电系统根据所选电池类型，设计相应的充电系统。
充电系统应具备恰当的充电电流和充电时间，以确保电池的安全和寿命。
四、控制系统设计1. 控制器选型根据所选电机类型和参数，选择合适的控制器。
控制器应具备适当的功率输出和控制精度，以确保电动两轮车的正常运行。
2. 控制算法设计控制算法，实现电动两轮车的加速、制动和转向等功能。
常见的控制算法包括PID控制、模糊控制和最优控制等。
3. 通信系统设计电动两轮车的通信系统，实现与其他设备的数据交互和远程控制。
常见的通信方式包括蓝牙、Wi-Fi和CAN总线等。
五、安全性考虑1. 过流保护为了防止电机和电池过载，设计过流保护装置，及时切断电源。
电动两轮车驱动系统解决方案
电动两轮车驱动系统解决方案一、引言电动两轮车作为一种环保、经济、便捷的交通工具，近年来在全球范围内得到广泛应用。
而电动两轮车的驱动系统是其核心部件，直接影响着车辆的性能和使用体验。
本文将介绍一种电动两轮车驱动系统的解决方案，旨在提供一种高效、可靠的驱动方案，满足用户对于电动两轮车的需求。
二、系统组成电动两轮车驱动系统主要由以下几个部件组成：1. 电机：选择高效、低噪音、高转速的无刷直流电机作为驱动电机，能够提供足够的动力输出。
2. 控制器：采用先进的电机控制器，能够实现对电机的精确控制，提高整个驱动系统的效率和响应速度。
3. 电池组：选择高能量密度、长寿命的锂离子电池组作为能量来源，能够提供稳定的电力输出，并且具有较高的充电效率。
4. 传动系统：采用直接驱动方式，将电机的动力直接传递给车轮，减少能量损耗，提高传动效率。
5. 辅助系统：包括刹车系统、灯光系统、仪表盘等，确保车辆在行驶过程中的安全性和便利性。
三、系统特点本电动两轮车驱动系统解决方案具有以下几个特点：1. 高效能：采用无刷直流电机和先进的电机控制器，能够实现高效能的转换和控制，提高整个驱动系统的能量利用率。
2. 动力强劲：驱动电机具有高转速和足够的扭矩输出，能够满足用户对于动力的需求，确保车辆在起步、加速和爬坡等情况下的良好性能。
3. 能量稳定：采用锂离子电池组作为能量来源，具有较高的能量密度和稳定的电力输出，能够提供持久的动力支持，延长车辆的续航里程。
4. 响应迅速：电机控制器具有快速响应的特点，能够实时调整电机的转速和扭矩输出，提高车辆的加速性能和操控性。
5. 安全可靠：系统配备完善的辅助系统，包括刹车系统、灯光系统和仪表盘等，确保车辆在行驶过程中的安全性和可靠性。
四、系统优势相比传统的燃油驱动系统，本电动两轮车驱动系统解决方案具有以下几个优势：1. 环保节能：电动驱动系统无排放，不产生尾气和噪音污染，符合现代社会对于环保出行的要求。
电动自行车用电机的驱动控制策略与技术框架
电动自行车用电机的驱动控制策略与技术框架电动自行车在现代城市生活中的重要性日益增加，其高效、环保和便捷的特点使其成为越来越多人的出行选择。
而电动自行车的核心部件之一就是电机，电机的驱动控制策略与技术框架的设计，直接关系到电动自行车的性能和综合效益。
一、电动自行车电机驱动控制策略1. 速度闭环控制电动自行车电机驱动控制策略的基础是速度闭环控制，即根据车辆的速度情况对电机的输出功率进行调节。
速度闭环控制可以实现对电动自行车的速度稳定控制，使得骑行更加平稳舒适。
2. 功率分配控制电动自行车的电机功率分配控制策略是根据踏板的踩踏力度和车速等条件，对电机输出功率进行动态调整。
功率分配控制既可以满足骑行者的需求，又能有效节约电池能量，提高续航里程。
3. 制动能量回收控制电动自行车在制动过程中，通过采用制动能量回收控制策略，将制动时产生的能量通过电机回馈到电池中。
这不仅减少了制动过程中的能量损失，还提高了电动自行车的能效。
4. 故障诊断和保护控制电动自行车电机驱动控制策略还需要考虑到故障诊断和保护控制。
通过对电机的温度、电流等参数进行实时监测和分析，能够及时发现故障并采取相应保护措施，确保电动自行车的安全运行。
二、电动自行车电机驱动控制技术框架1. 电机控制器电机控制器是电动自行车电机驱动控制技术框架的核心部件，负责对电机的速度、电流和功率等进行控制。
现代电动自行车电机控制器采用先进的数字信号处理器和控制算法，实现精确的电机控制。
2. 电机传感器电机传感器是指用于检测电机转速、电流和温度等参数的传感器。
通过电机传感器采集到的数据，电机控制器可以根据预设的控制算法进行实时控制和调整。
3. 电机参数模型电机参数模型是电动自行车电机驱动控制技术框架的数学模型，用于描述电机的特性和行为。
通过电机参数模型，可以对电机的控制策略进行优化和仿真，提高电机的效率和性能。
4. 控制算法电动自行车电机驱动控制技术框架中的控制算法是实现电机控制的关键。
电动两轮车驱动系统解决方案
电动两轮车驱动系统解决方案一、引言电动两轮车作为一种环保、便捷的交通工具，受到越来越多人的青睐。
而驱动系统作为电动两轮车的核心部件，对整车的性能和使用体验有着重要影响。
本文将详细介绍电动两轮车驱动系统的解决方案，包括驱动方式、机电选型、电池管理系统以及控制策略等。
二、驱动方式1. 直驱方式直驱方式是指机电直接驱动车轮，省去了传统的变速器和链条传动系统。
这种方式具有结构简单、效率高、维护成本低等优点。
但由于机电需要直接承受车辆负载，对机电的功率密度要求较高。
2. 间接驱动方式间接驱动方式采用传统的变速器和链条传动系统，将机电的输出转换为车轮的转动。
这种方式可以根据需求进行换挡，提供更好的加速性能和爬坡能力。
但相对于直驱方式，间接驱动方式存在传动损耗、复杂结构和维护成本高等缺点。
三、机电选型机电是驱动系统的核心部件，其性能直接影响整车的动力输出和续航能力。
在选择机电时，需要考虑以下几个因素：1. 功率和扭矩根据车辆的使用需求和负载情况，选择合适的功率和扭矩输出。
普通来说，城市通勤的电动两轮车所需功率较小，而山地车或者运动型电动两轮车则需要更大的功率和扭矩。
2. 效率和功率密度高效率的机电可以提高整车的续航能力，同时具有较高的功率密度可以减小机电的体积和分量。
3. 驱动方式根据选择的驱动方式，选择相应的机电类型。
直驱方式常用的机电类型有无刷直流机电（BLDC）和永磁同步机电（PMSM），而间接驱动方式则常用直流有刷机电（DC）。
四、电池管理系统电池管理系统（BMS）是保证电池正常运行和延长电池寿命的重要组成部份。
BMS的功能包括电池充放电控制、电池状态监测、温度管理和故障保护等。
1. 充放电控制BMS需要对电池的充放电过程进行控制，以保证电池在安全范围内工作。
充电时，BMS需要对电流和电压进行控制，避免过充和过放。
放电时，BMS需要监测电池的电流和电压，避免过放和过流。
2. 电池状态监测BMS需要实时监测电池的状态，包括电池的电压、电流、温度和剩余容量等。
电动两轮车驱动系统解决方案
电动两轮车驱动系统解决方案引言概述：随着环保意识的提高和城市交通拥堵问题的日益严重，电动两轮车作为一种环保、便捷的交通工具，受到越来越多人的青睐。
而电动两轮车的驱动系统则是其核心部件，直接关系到车辆性能和使用体验。
本文将介绍电动两轮车驱动系统的解决方案，包括机电选择、电池管理、控制系统和传动系统等四个方面。
一、机电选择：1.1 机电类型：根据电动两轮车的使用需求和性能要求，可以选择直流无刷机电或者交流无刷机电。
直流无刷机电具有结构简单、控制方便等优点，适合于低功率电动两轮车。
而交流无刷机电则具有高效、高功率输出等特点，适合于高性能电动两轮车。
1.2 功率选择：根据车辆的负载和速度要求，选择适当的机电功率。
过小的功率会导致加速性能不佳，而过大的功率则会增加能耗和成本。
普通来说，根据车辆分量和估计最高速度，可以通过计算得出合适的功率范围。
1.3 驱动方式：电动两轮车的驱动方式主要有中置驱动、轮毂驱动和链条驱动等。
中置驱动适合于需要更高扭矩和灵便性的场景，轮毂驱动则具有简单、高效的特点，链条驱动则是传统的驱动方式，适合于低功率电动两轮车。
二、电池管理：2.1 电池类型：电动两轮车常用的电池类型有铅酸电池、镍氢电池和锂电池等。
铅酸电池成本低、可靠性高，但能量密度低；镍氢电池具有较高的能量密度和循环寿命，但价格较高；锂电池具有高能量密度、长寿命和轻量化等优点，是目前最常用的电池类型。
2.2 电池管理系统：为了确保电池的安全和性能，电动两轮车需要配备电池管理系统（BMS）。
BMS可以监测电池的电压、温度和电流等参数，实现充放电控制、均衡管理和故障保护等功能，提高电池的使用寿命和安全性。
2.3 充电设施：电动两轮车的充电设施也是解决方案的一部份。
充电设施的建设需要考虑充电桩的布局和配套设施，以便用户能够方便地进行充电。
三、控制系统：3.1 控制器选择：电动两轮车的控制器是控制驱动系统的核心部件，负责控制机电的运行和车辆的行驶。
电动两轮车驱动系统解决方案
电动两轮车驱动系统解决方案一、引言电动两轮车作为一种环保、节能的交通工具，受到越来越多人的喜爱。
而驱动系统作为电动两轮车的核心部件，对车辆的性能和使用体验起着至关重要的作用。
本文将针对电动两轮车驱动系统的解决方案进行详细介绍和分析。
二、驱动系统组成电动两轮车驱动系统主要由电机、电池组、控制器和传动装置组成。
1. 电机电动两轮车的驱动电机通常采用直流无刷电机或交流无刷电机。
直流无刷电机具有功率密度高、效率高等优点，适用于小型电动两轮车。
交流无刷电机具有高效率、高转矩、宽速度范围等特点，适用于大型电动两轮车。
2. 电池组电池组是电动两轮车的能量来源，常见的电池类型有铅酸电池、锂离子电池等。
铅酸电池成本低、安全性高，但能量密度低，续航里程较短；锂离子电池能量密度高，续航里程长，但成本较高。
根据车辆的使用需求和预算，选择适合的电池组类型。
3. 控制器控制器是电动两轮车的大脑，负责控制电机的转速和转向。
控制器需要根据车辆的实际情况进行调整和优化，以提供最佳的驾驶体验。
同时，控制器还需具备过流、过压、过温等保护功能，确保驱动系统的安全和可靠性。
4. 传动装置传动装置将电机的动力传递到车轮上，常见的传动装置有链条传动和直接驱动两种。
链条传动结构简单、成本低，但存在传动损失和噪音问题；直接驱动结构复杂、成本高，但传动效率高，无噪音。
根据车辆的使用需求和预算，选择适合的传动装置类型。
三、解决方案分析针对电动两轮车驱动系统的解决方案，我们可以根据不同的需求和预算提供多种选择。
1. 高性能方案如果对动力性能有较高要求，可以采用交流无刷电机和锂离子电池组的组合。
交流无刷电机具有高效率、高转矩的特点，能够提供更强的动力输出；锂离子电池组能够提供较长的续航里程，满足长途驾驶需求。
此外，配备高性能的控制器和直接驱动传动装置，能够进一步提升驾驶体验。
2. 经济实惠方案如果对成本有较高要求，可以采用直流无刷电机和铅酸电池组的组合。
一种集外挂驱动电机为一体的双轴驱动车用前桥装置[实用新型专利]
![一种集外挂驱动电机为一体的双轴驱动车用前桥装置[实用新型专利]](https://img.taocdn.com/s3/m/6b1be454960590c69fc3761a.png)
专利名称：一种集外挂驱动电机为一体的双轴驱动车用前桥装置
专利类型：实用新型专利
发明人：陈家新,程欢,修榕
申请号：CN201020660815.X
申请日：20101215
公开号：CN201951243U
公开日：
20110831
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种集外挂驱动电机为一体的双轴驱动车用前桥装置，包括第一前桥壳、第二前桥壳、内半轴、一对外半轴、一对万向节、一对差速器侧齿轮、一对差速器行星齿轮、内半轴从齿轮以及第一动力输入轴，所述双轴驱动车用前桥装置还包括驱动电机和第二动力输入轴，所述驱动电机的驱动转子安装在所述第二动力输入轴上，所述第二动力输入轴外挂于第二前桥壳外侧并与所述内半轴从齿轮啮合。
本实用新型电动力源直接安装在前桥内半轴从动轮处，更靠近动力执行机构，提高了动力传动效率；前桥壳内部增装了一电动主动轴，通过改变该轴齿轮数，进而改变传动比i，从而获得所需的电机驱动转矩，方便利用输出转矩已定的电机。
申请人：东华大学
地址：201620 上海市松江区松江新城人民北路2999号
国籍：CN
代理机构：上海泰能知识产权代理事务所
更多信息请下载全文后查看。
一种电动汽车动力总成系统实现方法[发明专利]
![一种电动汽车动力总成系统实现方法[发明专利]](https://img.taocdn.com/s3/m/db55249b02768e9950e73845.png)
专利名称：一种电动汽车动力总成系统实现方法专利类型：发明专利
发明人：陈家新,齐亚滨,杨静,陈先如
申请号：CN201811387509.0
申请日：20181121
公开号：CN109572420A
公开日：
20190405
专利内容由知识产权出版社提供
摘要：本发明涉及一种电动汽车动力总成系统实现方法，采用具有两个定子绕组的双绕组电机，两个定子绕组上的有功电流所产生的电磁转矩共同作用于转子做机械功，所述双绕组电机中两个定子绕组的匝数不同，所述双绕组电机采用双驱动器，其中一个为大功率驱动器，另一个为小功率驱动器，在需要高速运转时，采用接入匝数较少的定子绕组，并通过大功率驱动器进行驱动，在需要低速运转时，采用接入匝数较多的定子绕组，并通过小功率驱动器进行驱动，通过利用双驱动器进行驱动实现电机的高低速旋转。
本发明避免了变速箱疲劳寿命的问题。
申请人：东华大学,中国纺织机械协会
地址：201620 上海市松江区松江新城人民北路2999号
国籍：CN
代理机构：上海泰能知识产权代理事务所
更多信息请下载全文后查看。
电动两轮车驱动系统解决方案 (2)
电动两轮车驱动系统解决方案随着环保意识的增强和交通拥堵问题的日益严重，电动两轮车作为一种环保、便捷的交通工具，受到了越来越多人的青睐。
而电动两轮车的驱动系统作为其核心部件，直接影响了车辆的性能和效率。
本文将介绍电动两轮车驱动系统的解决方案，匡助读者更好地了解和选择适合自己的车辆。
一、电动两轮车驱动系统的类型1.1 直驱式电动机：直接将电动机安装在车轮上，省去了传动系统，简化了结构。
1.2 链传动式电动机：通过链条将电动机的动力传递给车轮，传动效率高，但噪音和维护成本较高。
1.3 嵌入式电动机：将电动机嵌入车轮内部，减小了车辆的整体尺寸，提高了车辆的操控性。
二、电动两轮车驱动系统的控制方式2.1 直流机电控制：采用直流机电进行驱动，控制简单，但效率较低。
2.2 交流机电控制：采用交流机电进行驱动，控制精准，效率高，但成本较高。
2.3 无刷机电控制：采用无刷机电进行驱动，功率密度高，效率高，但需要专用的控制器。
三、电动两轮车驱动系统的能源管理3.1 电池管理系统：控制电池的充放电过程，保证电池的安全和寿命。
3.2 能量回收系统：通过制动时的能量回收，提高车辆的续航里程。
3.3 智能节能系统：根据车辆的行驶状态和路况，智能调整动力输出，降低能耗。
四、电动两轮车驱动系统的安全性4.1 防抱死系统：通过控制车轮的制动力，避免车轮抱死现象，提高制动性能。
4.2 车辆稳定控制系统：通过传感器监测车辆的姿态和行驶状态，及时调整车辆的悬挂和转向，提高车辆的稳定性。
4.3 防盗系统：通过密码锁、指纹识别等技术，保护车辆的安全。
五、电动两轮车驱动系统的智能化5.1 蓝牙连接功能：将车辆与手机连接，实现远程控制和监控。
5.2 GPS导航系统：通过GPS导航系统，为骑行者提供最佳路线规划和实时交通信息。
5.3 智能APP应用：通过手机APP，实现车辆状态监控、远程锁车解锁等功能，提高用户体验。
综上所述，电动两轮车驱动系统的解决方案涉及到多个方面，包括类型、控制方式、能源管理、安全性和智能化等。
两轮电动车用电机及驱动方式_陈家新
两轮电动车用电机及驱动方式陈家新 (上海大学特种电机研究室,上海市 200072)摘 要:鉴于不同种类的电机以及不同驱动方式对电动车性能影响较大,考虑到两轮电动车车辆是我国今后一段时期内研究和开发的热点,因此本文将重点论述电动车用各种电机以及驱动方式的特点,然后,结合不同用途的车辆,提出选择电机以及驱动方式的意见。
关键词:永磁直流电机;永磁无刷直流电机;轮毂电机1 引言为了保护环境及解决能源紧张的目的,拥有广阔市场和巨大经济效益的电力驱动车辆正成为当今许多国家研究和开发的重点,象欧、美、日等发达国家的政府为了支持本国的电动车行业的发展,还纷纷制定了不少鼓励和扶持政策。
我国虽然起步较晚,但是通过近两年的努力,我国的电动车尤其是电动自行车获得了长足的发展,电动车生产厂商由原来2000年的120多家增长到今年的200多家,自行车的销售数量预测今年将达到30万辆[3]。
然而,在发展的同时,也逐渐暴露出一些不足,比如车辆驱动形式单一,几乎都一致采用轮鼓电机直接驱动方式,几乎没有任何能量回收装置。
这些问题严重制约着电动车性能的提高,产生这些问题的根本原因主要有两条:(1)我国的电动车还处于刚刚起步阶段,电动车的生产和制造还处于生产原来普通自行车水平。
(2)对电机及驱动方式存在一些模糊认识,以致设计和选用的电机及车辆驱动方式没有充分考虑到消费者的实际需要。
随着电动车的发展,上述两点中的第二条最为关键。
鉴于这一点以及当前两轮电动车是我国今后一段时期发展的热点,因此本文重点讨论电机及驱动方式对两轮电动车辆的性能的影响。
2 两轮电动车用电机性能比较■永磁直流有刷电机,以下简称永磁直流电机,运行可靠性高,调速性能好,过载能力强,控制方法简单,虽热存在电刷磨损需要维护问题,但是在低速运行时,其电刷的磨损极小,一般在5000小时以内免维护,因此它较适合用于低速的直接驱动的电力驱动系统中。
■永磁无刷直流电机,具有永磁直流电机的良好调速性能及交流电机的高可靠性、长寿命、免维护的特点,适用于宽范围调速的电力驱动系统。
电动两轮车驱动系统解决方案
电动两轮车驱动系统解决方案1. 引言电动两轮车作为一种环保、便捷的交通工具，越来越受到人们的关注和喜爱。
其中，驱动系统是电动两轮车的核心组成部分，直接影响到车辆的性能和使用体验。
本文将介绍一种电动两轮车驱动系统的解决方案，以满足用户对于高效、安全和舒适的驾驶体验的需求。
2. 驱动系统组成电动两轮车驱动系统主要由电机、电池、控制器和传动装置组成。
2.1 电机电机是驱动系统的核心部件，负责将电能转化为机械能，推动车辆前进。
我们采用高效、可靠的无刷直流电机作为电动两轮车驱动系统的动力源。
该电机具有高转速、高扭矩和低能耗的特点，能够提供强劲的动力输出。
2.2 电池电池是电动两轮车驱动系统的能量存储装置，为电机提供电能。
我们选择高容量、长寿命的锂离子电池作为电动两轮车的电源。
该电池具有高能量密度、快充电速度和长循环寿命的特点，能够满足用户长时间骑行的需求。
2.3 控制器控制器是电动两轮车驱动系统的大脑，负责监测和控制电机的运行状态。
我们采用智能控制器，具备多种保护功能和调节性能。
该控制器能够实时监测电池电量、电机转速和温度等参数，确保驱动系统的安全运行。
2.4 传动装置传动装置是电动两轮车驱动系统的连接部件，将电机的动力传递给车轮。
我们采用高效、低噪音的齿轮传动装置，确保动力传输的平稳和高效。
该传动装置具有高扭矩传递能力和长寿命的特点，适用于各种路况和骑行需求。
3. 解决方案优势我们的电动两轮车驱动系统解决方案具有以下优势：3.1 高效节能采用高效的无刷直流电机和锂离子电池，能够提供强劲的动力输出，并且具有较低的能耗，延长电池的续航里程。
3.2 安全可靠智能控制器能够实时监测电池电量和电机运行状态，及时发现并处理异常情况，保证驱动系统的安全运行。
3.3 舒适驾驶齿轮传动装置具有低噪音和平稳的动力传输特点，提供舒适的驾驶体验。
3.4 高性价比我们的驱动系统解决方案采用成熟的技术和优质的材料，具有高性能和长寿命，同时价格合理，具有较高的性价比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两轮电动车用电机及驱动方式陈家新 (上海大学特种电机研究室,上海市 200072)摘 要:鉴于不同种类的电机以及不同驱动方式对电动车性能影响较大,考虑到两轮电动车车辆是我国今后一段时期内研究和开发的热点,因此本文将重点论述电动车用各种电机以及驱动方式的特点,然后,结合不同用途的车辆,提出选择电机以及驱动方式的意见。
关键词:永磁直流电机;永磁无刷直流电机;轮毂电机1 引言为了保护环境及解决能源紧张的目的,拥有广阔市场和巨大经济效益的电力驱动车辆正成为当今许多国家研究和开发的重点,象欧、美、日等发达国家的政府为了支持本国的电动车行业的发展,还纷纷制定了不少鼓励和扶持政策。
我国虽然起步较晚,但是通过近两年的努力,我国的电动车尤其是电动自行车获得了长足的发展,电动车生产厂商由原来2000年的120多家增长到今年的200多家,自行车的销售数量预测今年将达到30万辆[3]。
然而,在发展的同时,也逐渐暴露出一些不足,比如车辆驱动形式单一,几乎都一致采用轮鼓电机直接驱动方式,几乎没有任何能量回收装置。
这些问题严重制约着电动车性能的提高,产生这些问题的根本原因主要有两条:(1)我国的电动车还处于刚刚起步阶段,电动车的生产和制造还处于生产原来普通自行车水平。
(2)对电机及驱动方式存在一些模糊认识,以致设计和选用的电机及车辆驱动方式没有充分考虑到消费者的实际需要。
随着电动车的发展,上述两点中的第二条最为关键。
鉴于这一点以及当前两轮电动车是我国今后一段时期发展的热点,因此本文重点讨论电机及驱动方式对两轮电动车辆的性能的影响。
2 两轮电动车用电机性能比较■永磁直流有刷电机,以下简称永磁直流电机,运行可靠性高,调速性能好,过载能力强,控制方法简单,虽热存在电刷磨损需要维护问题,但是在低速运行时,其电刷的磨损极小,一般在5000小时以内免维护,因此它较适合用于低速的直接驱动的电力驱动系统中。
■永磁无刷直流电机,具有永磁直流电机的良好调速性能及交流电机的高可靠性、长寿命、免维护的特点,适用于宽范围调速的电力驱动系统。
由于其磁密波形接近梯形且不存在“无火花换向区”的限制,其功率密度和效率高于永磁直流电机,作为电机本身,其性能上具有极强的优势。
从整车电力驱动系统来讲,它需要控制器的紧密配合才能运行,这种控制器的复杂程度远比永磁直流电机控制器高,成本是有刷的近3倍。
作为控制器上的关键器件如大功率器件,是易损器件,在运行过程中存在上下桥臂直通现象,加上不同的进货渠道,其质量也难于把握,这些因素对控制器的可靠性构成了威胁。
考虑到功率器件的价格和容量的限制,以及无刷直流电机在换向过程中所引起的转矩波动,它的实际最大出力力矩远低于它本身的能力,这也正是目前人们所说的永磁直流无刷电机的出力没有永磁直流电机的大的关键原因。
这些都是目前使用永磁直流无刷电机所必须认真考虑的因素。
■开关磁阻电机结构坚固、耐用、可靠,它采用双凸极结构,定子采用集中绕组,转子无励磁,因此转子不用维护,定子绕组电流的单向性,使控制系统设计相对简单,不会出现功率器件直通现象,适用于宽范围调速。
但是开关磁阻电机的缺点也很明显,这就是其功率密度和效率没有永磁无剧直流电机高,其振动和噪声也较大,多用于电动汽车上。
■感应电机有统一的工业标准,它有高效率、高能量密度、高可靠性、价格低廉的特点。
由于其控制系统需要用高档的微处理器,其电路复杂,加上转差损耗,在小功率电机中极少采用,主要用于电动汽车。
3 驱动方式对两轮电动车性能的影响目前两轮电动车主要有三种:一是全电动型自行车。
二是电动助力自行车(PAS),三是电动摩托车。
全电动自行车完全依靠电力就可以行驶;电动助力自行车电机的出力是需要人力的驱动为前提的,人力和电力的比通常为1∶1,即所谓的1+1系统,这种系统在日本较为通常采用。
无论它们两者有这样那样的区别,至少有一点是共同的,这就是要求人力能够正常骑行,而电动摩托车无需考虑人力骑行问题。
由于受当前电池技术的限制以及电动自行车对蓄电池容量要求不高,当前发展电动自行车以及电动助力车是较为适宜的。
根据国家质量技术监督局1999年10月1日颁布实施的《电动自行车通用技术条例》规定,电动自行车的最高时速不得超过20km。
由于这个速度较低,上述四种电机都能够胜任,但考虑到成本、机械加工以及技术复杂程度等因素,目前两轮电动车主要采用永磁直流电机以及永磁无刷直流电机。
而开关磁阻电机以及交流异步电机主要用在电动汽车。
永磁直流电机以及永磁无刷直流电机当前都有质量较好的产品,如上海新联的永磁直流有刷电机。
南京天地的永磁无刷直流电机。
目前,电动自行车的驱动方式有四种:(1)轮毂电机直接驱动式(2)中轴式(3)旁挂式(4)磨擦式由于磨擦式靠摩擦轮胎推进,对轮胎的磨损较为严重,此外由于泥水等因素造成打滑现象,给雨雪天气行车带来了困难和威胁,因此仅在极少场合下使用。
当前我国极大多数厂商的产品都采用轮毂电机直接驱动方式,采用这种方式的好处是:电动车制造商可以不对车型作大的改动,即可装车,这种方式比较容易在试制阶段采用。
但是从电动自行车本身的两个功能来看,采用轮毂电机直接驱动方式,由于磁阻造成的力矩,以及人力骑行时的电机发电问题,实际使人力骑行时感到十分费力。
中轴式对机械的设计和制造水平较高。
通过采用双飞结构,解决了人力骑行困难问题。
旁挂式相对要求较低,只是在后轮上增加了一条链条来驱动,而且骑行时电机不转动,因此不存在磁阻转矩以及发电问题,可减轻人力负担问题,如果在造型上下点功夫。
无疑旁挂式将是电动自行车非常好的驱动方式。
值得一提的是上述的驱动方式还可以进一步划分,如除了轮毂直接驱动方式外,轮毂电机还有带减速齿轮(减速比为1∶7和1∶22两种)以及同步带减速齿轮(减速比为1∶25);中轴式可以继续划分为同轴式(减速比为1∶50)以及非同轴式(减速比为1∶35)。
用于电动自行车的电机功率70～235W,主要为135～180W。
按照转速可以归为三类:一是低速电机,主要用于轮毂直接驱动方式,电机转速为174rpm(24”);二是中速电机,800～1800rpm,轮毂式齿轮减速以及1级减速的旁挂式(减速比为1∶5);三是高速电机。
2400～4500rpm,主要用于轮毂式同步带减速或齿轮减速,中轴驱动、2级减速的旁挂式(减速比为1∶22)以及摩擦式(减速比为1∶17)。
电动摩托车,目前主要采用有刷电机,但今年以来部分厂商开始采用永磁无刷直流电机。
电动摩托车的驱动方式有两种:一是轮毂直接驱动,二是中轴式驱动。
中轴式不但对机械设计和制造工艺要求较高,而且中轴式电机及减速机构占了原来已经有些紧张的空间,这些都是它们的缺点。
它的优点是电机及变速机构重量较轻,体积也不大;采用轮毂电机直接驱动式,没有传动结构,结构简单,增大了骑行空间,对能量再生控制的实现也较为有利。
由于摩托车的性能本身不需要考虑人力骑行,因此其磁阻转矩以及发电问题,可以忽略。
考虑到我国研制电动车还刚刚处于起步阶段,电动摩托车只有极少数厂商涉及,当前采用轮毂方式较多,笔者所在研究室研制的电动摩托车用400W永磁无刷直流轮毂电机,最高速度达到45km/h,骑行的效果还是不错的。
4 现有电动车用电机存在的主要问题及探索电动车用电机的控制有两类:一是恒转矩控制,二是恒功率控制。
对于永磁直流无刷电机而言,要扩大恒功率控制区域,增大调速范围,一般就需要用到弱磁控制。
而由永磁体建立的磁场要实施这一控制难度较大,目前主要解决方法就是增大提前导通角,这种方法在理论上是可以得到证实的,在实验中也是可以看到的,然而由于其反电动势的波形绝非真正意义上的梯形波以及电感值是变量,要真正做到在基速以上区域实现恒功率控制,实质是很难的。
目前这种方法尚在研究之中。
有文献报道[1],开始使用双绕组,这种双绕组的效果一是减小起动时的电流;二是可以扩大调速范围,从而有可能避免弱磁控制问题。
再次,关于永磁直流无刷电机的平波问题,目前主要采用保证中线点电位恒定以实现电机的平波补偿问题,关于这些方法的文章有很多,但是这种方法只能解决部分平波问题,在有些条件下就难以实现平波补偿[4],因此完整的平波解决方法有待于进一步解决。
关于磁阻力问题,由于目前使用的稀土永磁材料,其气隙磁密一般都在0.8～1.1T 之间,如果在360度电角度的旋转范围内,其磁路磁阻设计得不均匀,那么电机转动时就会产生各种振动和加大了人力骑行的困难。
开关磁阻电机,为了增大调速范围,遇到了同永磁电机一样弱磁困难的问题,目前一般采用在永磁体上加绕组方法[2]。
然而这种方法终究因为电机结构复杂,在实际应用中较为困难。
异步电机以前的调速控制一般采用VVVF方法,但是在低速时较难以实现,目前一般采用直接转矩控制方法,这种直接转矩控制方法是建立磁链观察器的基础上。
磁链观察器以前是观察转子磁链,目前人们试图观察定子磁链,来实现直接转矩的控制。
5 结论因电动车还处于飞速发展期,此时断言它的发展趋势为时尚早,目前只能根据电机和驱动方式的特点以及对不同用途车辆的要求,对电动车制造商提出一些建议:(1)对于电动自行车和电力助力自行车,如果采用直接驱动方式的轮毂电机能够大幅度降低磁阻力矩以及减少人力骑行时的发电问题,那么它是比较适合电动自行车以及电力助力自行车的要求的。
但是它依赖于电机以及无刷直流电机控制器的设计能力,这种能力是一般制造商难以胜任的。
旁挂式对机械既没有象中轴式的要求那样高,也不会过度地依赖电机以及控制器设计能力,因此对于制造商来讲,旁挂式是一种非常现实的选择。
(2)对于电动摩托车,当前主要选择轮毂电机直接驱动方式,今后随着材料性能以及机械水平的提高中轴式将会获得更为广泛的应用。
一种新型充电器符玉荷 本文介绍一种新型充电器,电路特点是采用调节脉冲占空比大小来改变充电电流的大小,因而具有调节方便、调节范围宽及充电电压达到设定值后自动停止充电的优点。
因采用脉冲恒流和自动停充装置,故可取得较好的充电效果和延长电池的使用寿命。
一、技术指标1.脉冲频率:20～30Hz ;2.占空比范围:3%～98%;3.充电电流调节范围:9～250mA ;4.停止充电电压值:3V 或4.5V 。
二、电路原理电路由整流滤波器、多谐振荡器、电子开关、恒流源及自动停止充电电路等部分组成。
具体线路见图1。
电路图中D1～D4组成桥式整流,C1起滤波作用,使整流输出电压较为平稳。
NE555时基电路与R1、RV1、C2、D6、D7组成频率不变,且占空比可调的矩形波振荡器。
NE555输出的脉冲电压通过R2及LE D 管(发光二极管,用于指示进行充电)加到Q1管基极,用来控制由Q1与Q2组成的电子开关的通断,电阻R4起限流作用;LM317可调三端稳压器与R7构成恒流源,可通过改变R7阻值来改变充电电流的大小,二极管D5起隔离作用;R8、RV2、C3、Q3管(单向可控硅)、R6与D9组成控制电路,当电池电压充到设定值(例如3V )时能自动停止充电。
