桩与地基基础工程

010201002接桩：是指设计打桩深度较大、设计 要求两根或两根以上桩连接后才能达到设计桩底 标高的情况。一般钢筋混凝土预制桩都不超过30 米长，因为过长对桩的起吊和运输都不利。但如 果基础本身要求有很长的桩时，一般都是分段预 制，打桩时先把第一段打到地面附近，然后采用 特定的技术措施，把第一段和第二段连接牢固， 再继续向下打入土中的过程为接桩。接桩的方式 一般为焊接和硫磺胶泥。接桩一般多用于预制方 桩，当两根桩头事先埋入预制铁件，即用电焊连 接，如两根桩头未设预埋铁件或留有钢筋公母榫 者，即采用硫磺胶泥铺设。

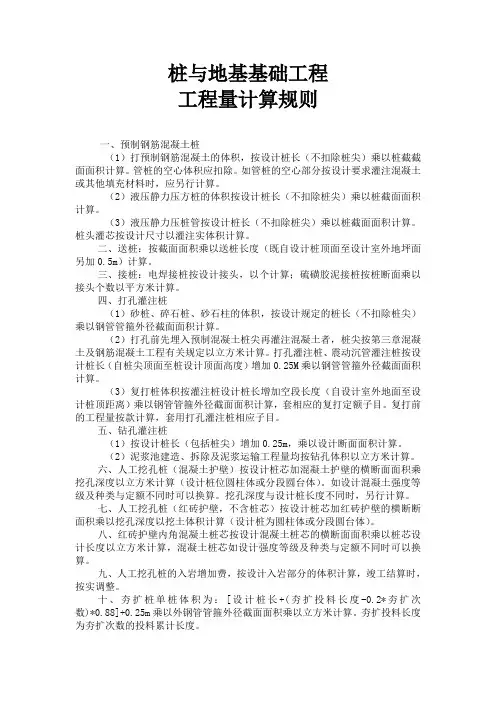

工程量计算方法 打预制钢筋混凝土桩
（1）计算公式 ①单根方桩体积：V＝a2L 式中：a —方桩边长； L —设计桩长，包括桩尖长度（不扣减桩尖虚体积）。 ②单根管桩体积：V＝(л/4)D2L1 -(л/4) d2L2 式中：D —管桩外径； d—管桩内径； L1—设计桩长，包括桩尖长度（不扣减桩尖虚体积）； L2—管桩空心部分设计长度。
工程量计算规则：按图示规定以接头数量
为准。 项目特征描述： 应描述桩截面、接桩长度、——调整定额用 量 接桩材料：选择定额项目。 示例：桩截面：300*300 2、接头长度： 300MM 3、接桩材料：角钢/钢板
010201003混凝土灌注桩 打孔沉管灌注桩 单打工序：打桩机就位——沉管——安放钢 筋笼——浇灌混凝土——拔管 复打工序：打桩机就位——沉管——拔内管浇灌混 凝土——下沉沉管挤压扩大桩径，将第一次灌注的砼挤 密实，并向桩孔周围的土层中扩散，使桩径随之扩 大。——安放钢筋笼——第二次灌注砼浇灌混凝土—— 拔管成型 打孔夯扩灌注桩施工工序：打桩机就位——沉管——浇灌混 凝土——沉管内夯扩底——安放钢筋笼——浇灌混凝 土——成桩 钻孔灌注桩施工工序：成孔——下导管、钢筋笼——浇灌混 凝土——成桩。


A.2..3地基与边坡处理
地下连续墙：在地面上采用一种挖槽机械， 在泥浆护壁的条件下，开挖一条狭长的深 槽，清槽后在槽内吊放钢筋笼，然后用导 管法浇筑水下混凝土，筑成一个单元槽段， 在地下筑成一道连续的钢筋混凝土墙壁作 为截水、防渗、承重和挡土结构。 项目特征应注明墙体厚度、成槽深度、混凝 土强度等级。
混凝土灌注桩
单位：根 1、土壤类别：一类土 2、单桩长度：8米 3、桩截面：450MM 4、成孔方法：振动沉管 5、混凝土强度等级：C25
（3）人工挖孔桩
采用人工挖成桩孔，安放钢筋笼，灌注砼 形成砼桩基。
150
设计桩径 150
室外地坪
钢筋砼 护壁
钢筋笼
人工挖孔桩扩大头
特殊桩的列项
灰土桩：又叫灰土挤密桩。用打桩机将带有活瓣桩尖或 钢筋砼桩尖的钢管打入土中，拔出钢管后，在孔中填 灌二八灰土或三七灰土夯筑而成的桩体。 喷粉桩：采用喷粉桩机成孔，达到设计标高后，将钻头 以一定速度边旋转边提升，同时用压缩空气将粉体（水 泥或石灰）通过喷粉管和钻杆端喷嘴，定时定量地喷向 搅动的土体，并借钻头的叶片旋转，充分搅合，形成水 泥（或石灰）土桩体，与原地基构成复合地基，提高承 载能力。 水泥搅拌桩是用于加固饱和和软黏土地基的一种方法， 它利用水泥作为固化剂，通过特制的搅拌机械，在地基 深处将软土和固化剂强制搅拌，利用固化剂和软土之间 所产生的一系列物理化学反应，使软土硬结成具有整体 性、水稳定性和一定强度的优质地基。
桩基础定额计价
一、砼预制桩
1、预制钢筋砼方桩 （1）定额的套用 ①预制钢筋砼方桩按购入成品桩考虑（打、 压不含桩主材）。如采用自制桩时，桩制作 费用按第四章相应定额计算。
背景资料：预先制作好的钢筋砼 桩。其中，管桩及长度10m以内的 方桩在预制厂制作。较长的方桩 在打桩现场制作。
二、预制钢筋砼桩计量 1．打桩（方桩、管桩等） 。

项目特征设置：以长度或根数为计量单位，根据 不同的项目特征编制工程量清单。——以根为计 量单位时，单桩长度应为确定值，只描述单桩长 度即可，以米为计量单位时，单桩长度可以按范 围值进行描述，并注明根数。 项目特征应注明土壤类别——土孔、岩石孔； 成孔方法——回旋钻孔、冲击成孔、振动沉管以 及人工挖孔 回旋钻孔、冲击成孔、振动沉管时要注明单桩长 度、根数、桩截面、混凝土强度等级。 人工挖孔要注明单桩长度、根数、桩截面、混凝 土强度等级、护壁材料及厚度，如砖砌、混凝土 井壁。
某单位工程，设计预制钢筋混凝土桩断面如图所
示，共120根，计算桩工程量（不计算钢筋笼）。

解：桩长为7.8m，桩断面积为0.3×0.3=0.09m2 V＝7.8 × 0.09 × 120＝84.24m3

工程量计算：0.45*0.45*（15+0.8）*20根 =63.99M3
3-5
打单根预制方桩工程量: 6*0.3*0.3=0.54m3
1. 打预制方桩
V桩=a2· l· N
注：对于预制方桩或管桩，除了计算其 打桩和送桩费用外，还应计算其制 作及运输的费用。 2. 打预制管桩 机架 自然 V桩=π·(R2－r2)· l· N 地坪 H 式中： h R —管桩外径； r—管桩内径。
式中： a—方桩的边长； l—方桩的长度，包 括桩尖的长度； N—方桩的根数。 3. 送桩 V桩=S· (h+0.5)· N V桩=S· H· N
定额编号 2 —— 14 2 —28换 2 —— 18 项目名称 打桩，L=18m以内 胶泥接桩 送桩，桩长 在18m 内 单位 工程量 综合单价 m³ 个 396.9 360 63.95 177.69 22.46 143.51 合价 70525.16 8085.60 9177.46
示例：预制钢筋混凝土方桩：单位：米
1、土壤类别：二类土； 2、单桩长度、根数：12米以内、80根； 3、桩截面：300*300 4、桩倾斜度：垂直 5、混凝土强度等级：C30
预制钢筋混凝土管桩：单位：根
1、土壤类别：一类土； 2、单桩长度：12米； 3、桩截面：桩径500，壁厚125 4、桩倾斜度：垂直 5、混凝土强度等级：C30
打桩：V=0.35*0.35*18*180 = 396.9 接桩：n = 2*180 = 360 个 送桩：V=0.35*0.35*（30.6+0.5)*180=63.95m³
（2）套价： 2—28换：28.54-25.94+350*350/400*400 *3.96*6.55 = 22.46 元/个
破坏了结构，强度下降，混凝土产生了扩散导致用量的增加， 称为充盈系数。 K=（桩成孔后浇灌混凝土量/施工图计算量-1）*100%， 一般在1.2-1.3左右，土建定额中的各种灌注桩材料用量已经包 含充盈系数和操作损耗在内，这个数量是给做标底，投标报价 暂定数，竣工结算时应打桩记录灌入量进行调整，换算后的充 盈系数=实际关注混凝土量/按设计图纸计算混凝土量。
式中： S—预制桩截面面积。
V=F（h+0.5）
=0.4*0.4*(3.8+0.5)=0.688M3
3-4
送桩工程量： 0.4*0.4*（0.8+0.5）*4=0.823M3
某单位工程基础如图所示，设计 为钢筋砼预制方桩，截面为350*350mm， 每根桩长18m，共180根。桩顶面标高 — 0.6m，静力压桩机施工，胶泥接桩。 计算打桩、接桩、送桩工程量，并据 计价表套价。（不考虑价差） 解： （1）计算工程量
（2）.静力压桩：借助压桩机的总重量 将桩压入土中，使桩沉到预定深度，适 用于软土层。
（3.）振动沉桩：利用大功率电动振动 器的振动桩锤使桩较快沉入土中，适用 于砂土层。
混凝土灌注桩 包括沉管灌注混凝土桩、钻孔灌注混凝 土桩、打孔灌注砂桩、打孔灌注碎石桩、打孔灌 注砂石桩等。
人工挖孔灌注桩：采用人工挖成桩孔，安放

1、预制混凝土桩 按断面形式分为预制砼方桩和预应力砼管桩
A
A
A
A A-A
A-A
预制砼方桩 预应力砼管桩
预制桩的施工包括制桩（或购成品桩）、运桩、沉 桩三个过程；当单节桩不能满足设计要求时，应接 桩；当桩顶标高要求在自然地坪以下时，应送桩。
项目特征——以根为计量单位时，单桩长度应为确 定值，只描述单桩长度即可，以米为计量单位时， 单桩长度可以按范围值进行描述，并注明根数。 应注明土壤类别，单桩的长度、桩截面和根数， 以便计算工程量和套用定额，12、15、30米，一 般预制钢筋混凝土方桩不能超过30米，否则要进 行接桩处理。 应注明桩倾斜度：一般以垂直为准，允许偏差在 1%以内。定额以1：6为准，超过为斜桩。 混凝土强度。
（三）按施工方法分
1.预制桩 2.灌注桩
预制桩
概念：预制桩是先在工厂或施工现场预制成 桩。然后利用沉桩设备将桩沉入土中。 沉桩方法： 1.锤击沉桩 2.静力压桩 3.振动沉桩
4.水冲沉桩 5.钻孔锤击沉桩
（1）.锤击沉桩：最普通的施工方法， 用落锤、柴油锤等桩锤，利用锤的冲击 能克服对桩的桩阻力，使桩沉到预定深 度。
工程量计算：[3.14*（0.3*0.3-0.2*0.2）
*21.2+3.14*0.3*0.3*0.8]*28=99.57M3
2．接桩 1）含义：有些桩基设计很深，而预制桩因吊装、运输、 就位等原因，不能将桩预制很长，因而需连接加长。
2）计量
ａ．浆锚连接： ｂ．焊 接：按接头个数计算。
焊 接 接 桩 图 片
按所用材料分 按施工方法分
Байду номын сангаас
（一）按受力情况分： 1.端承桩: 穿过弱软土层而达于岩层
或坚硬土层上的桩，上部结构荷载主 要由桩尖阻力承担。
2.摩擦桩：将荷载传布在四周土中的
桩，荷载靠桩表面与土的摩擦力承担。
桩基础
（二）按所用材料分 1.木桩 2.混凝土桩 3.钢筋混凝土桩 4.预应力钢 筋混凝土桩 5.钢桩 木桩：由圆木或方木制成的桩。通常采用锤击法 打入地基中，也可利用静力压将桩压入土中。长 度受木材自然生长的影响，一般为4－8m,根据木 材性质，桩顶位于常年最低水位之下的木桩，可 保持数百年不腐烂。由于这个原因，还可制成地 下水位以下用木材上部用混凝土灌注桩而成的复 合桩。
钢筋笼，灌注砼形成砼桩基。
灰土挤密桩
桩基工程量的计算


一、桩与地基基础工程的内容
2、桩的分类 灌注桩——灌注桩有沉管灌注桩、钻孔灌注桩、 人工挖孔桩、夯扩桩、喷粉桩等
钻孔灌注桩施工程序
(a)成孔，(b)下导管和钢筋笼：(c)浇灌水下 湿凝土，(d)成桩
9、打孔灌注砂（碎石）桩：用打桩机将钢桩管打入土中成孔，在其中灌砂， 边拔管边振动，使砂留于桩孔中形成密实的砂桩，用于加固地基。 10、充盈系数：又叫超灌量，土体受到沉管和灌注混凝土的振动，
桩与地基基础工程
桩与地基基础工程
第一节 第二节 第三节 基础知识 清单项目 工程量清单的编制及清单计价
第一节
基础知识
一、桩基础工程 桩——是置于岩土中的柱型构件 一般房屋基础中，桩基的主要作用是将承受的上 部竖向荷载 ，通过较弱地层传至深部较坚硬的、 压缩性小的土层或岩层。
桩基础
二、桩的分类 按受力情况分
3.送桩（预制混凝土桩）
2. 送桩
打桩过程中如果要求将 桩顶面打到低于桩架操 作平台以下，或打入自 然地坪以下时，由于桩 锤不能直接触击到桩头， 就需要另用一根冲桩 （送桩），放在桩头上， 将桩锤的冲击力传给桩 头，使桩打到设计位置， 然后将送桩去掉，这个 施工过程叫送桩。
机架
自然地坪
3、 有关公式
示例：混凝土灌注桩
单位：根
1、土壤类别：岩石层 2、单桩长度：20米 3、桩截面：1200 MM 4、成孔方法：冲击钻孔 5、混凝土强度等级：C30
混凝土灌注桩
单位：根 1、土壤类别：一类土 2、单桩长度：15米 3、桩截面：1500MM 4、成孔方法：人工挖孔 5、混凝土强度等级：C25 6、护壁材料及厚度：C25混凝土、150MM厚。
11、钢板桩 .
二、清单项目的设置
010201001预制钢筋混凝土桩 通常分为方桩、管桩、板桩 板桩是一种防护桩，其形状长而扁，可用于低边坡、基 坑等的防护。一般采用强夯的办法打入。 钢筋混凝土板桩具有施工简单、现场作业周期短等特点, 曾在基坑中广泛应用,但由于钢筋混凝土板桩的施打一采 用锤击方法,振动与噪音大,同时沉桩过程中挤土也较为严 重,在城市工程中受到一定限制。 工程量计算应按设计图示尺寸以长度或根数为计量单位，
