LTE名词术语

TDD-LTE的功能和特征概述

整个TDD-LTE网络由核心网（EPC Evolved Packet Core），接入网（eNodeB），用户设备（UE）三部分组成。

核心网（EPC）又由MME（Mobility Management Entity, 负责信令处理部分），SGW（Serving Gateway , 负责本地网络用户数据处理部分），PGW（PDN Gateway，负责用户数据包与其他网络的处理）三部分组成。

网络接口：S1接口（eNodeB与EPC之间），X2接口（eNodeB之间），UU接口（eNodeB与UE之间）eNodeB功能：无线资源管理相关的功能，包括无线承载控制、接纳控制、连接移动性管理、上/下行动态资源分配/调度等；IP头压缩与用户数据流加密；UE附着时的MME选择；提供到S-GW的用户面数据的路由；寻呼消息的调度与传输；系统广播信息的调度与传输；测量与测量报告的配置。

MME功能：寻呼消息分发，MME负责将寻呼消息按照一定的原则分发到相关的eNodeB；安全控制；空闲状态的移动性管理；EPC承载控制；非接入层信令的加密与完整性保护。

SGW功能：承载用户平面数据包；支持由于UE移动性产生的用户平面切换。

PGW功能：用户数据包的过滤和检查用户IP分配

物理层技术：上行采用了OFDMA，下行采用SC-FDMA。每个子载波占15Khz。可调控的带宽：1.4/3/5/10/15/20 MHz，可以根据现有的带宽资源进行灵活配置。

LTE单系统网络架构

载波带宽RB数量

1.4 6

3 15

5 25

10 50

15 75

20 100

带宽与RB（Resource Block）数量对应关系

LTE中频率和时间资源

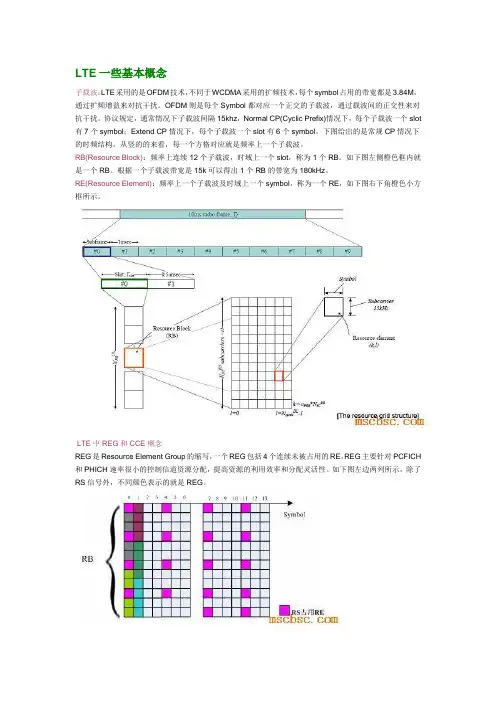

RB（Resource Block）：LTE中基本的资源单位，频域上由宽为12个子载波组成（共7*15Khz），时域上占用7个符号长度（共0.5ms），所以每个RB里有84个符号。每个符号里包含的比特数量由基带调制方式决定：QPSK 每个符号包含2bit；16QAM每个符号包含4个bit；64QAM每个符号包含6个bit。

RB 资源块

LTE RRM无线资源管理模块：

1.Radio Admission Control无线准入控制

2.Packet Scheduler分组调度

3.Power Control功率控制

4.AMC自适应编码控制

5.MIMO 多天线

TDD帧与信道配置

LTE信道配置

下行物理信道：PBCH物理广播信道，PDSCH物理下行共享信道，PMCH物理多播信道，PDCCH物理下行控制信道，PCFICH物理控制格式指示信道，下行同步信号，下行参考信号。

PSS主同步信号：用于5ms的帧同步，UE通过PSS获取物理层小区ID（physical layer cell ID），PSS主同步信号使用三种不同的ZC根序列。

SSS辅同步信号：指示帧号SF，10ms帧同步，指示物理层小区ID组（physical layer cell ID Group）。

PCI（physical Cell Id）= 3*physical layer cell ID Group + physical layer cell ID

（参数phyCellId: physical Cell Id,LNCEL小区级；0~503；步长1）

RS下行参考信号包括：CELL-SPECIFIC RS 用于信道估计和移动测量以及UE辅助功能包括时间频率捕捉，小区物理ID验证，CP保护间隔验证；UE-SPECIFIC RS 用于波束赋形。

PBCH：携带主要的系统消息（MIB），时域：紧邻同步信道以10ms为周期重传4次，频域：位于系统带宽中央的72个子载波，包括下行带宽配置，PHICH信道配置，下行天线端口配置。24bit的MIB消息内容通过CRC 校验，信道编码，速率匹配产生共1920bit系统消息。

PCFICH：携带CFI控制格式指示，指示时域上PDCCH信道的占用的符号长度。CFI=1,2,3 分别表示时域上PDCCH 信道占用长度为1,2,3符号数。

PHICH：用于传送HARQ ACK/NACK信令（正确接收或者重传指示）

（参数PhichDur：PHICH信道时域上占用的符号长度1/1~3，LNCEL小区级参数，normal C（0）的情况下取1，Extend CP（1）情况下取1~3；默认normal cp（0）取1）

（参数phichRes：定义PHICH组的数量，LNCEL小区级参数，N=1/6(0),1/2(1),1(2),2(3)；步长1；默认1/6(0)）

PHICH 组的数量：()

⎡⎤8/DL RB g group

PHICH

N N N =（取上限，g N 就是phichRes 的配置的值，DL

RB N 就是下行带

宽RB 数量，此公式用于normal cp 的情况）

PDCCH ：根据PCFICH 信道指示，配置占用的符号数，用来上下行共享信道的调度安排。 PDSCH ： 承载了下行用户数据，寻呼消息，SIB 消息。

上行：PUSCH 物理上行共享信道，PUCCH 物理上行控制信道，PRACH 物理随机接入信道，DRS 下行解调参考信号，Sounding 参考信号。

PUCCH 和PUSCH 位置

PUCCH ：位于频段两侧，频域上两侧共占用4个RB 资源，时域上占用每个时隙（子帧）。用于指示下行数据ACK 和NACK ，传送调度请求，指示CSI （channel state information ）。根据格式类型不同type ，传送长度不同的消息。CSI 内容包括CQI （channel quality indicator ），RI （Rank indicator 矩阵秩指示，用于MIMO 的信道估计），PMI （预编码矩阵指示，用于多天线）。

PRACH ：用于随机接入。

PUSCH ：承载用户数据，捎带CQI 。

DRS ：解调参考信号用于上行信道估计和测量。

SRS ：eNode 根据SRS 来分配调度上行信道，在每个子帧最后的RE 位置，像梳子一样间隔发送，不同UE 采用码分的方式区分。

SRS 位置
