分户热计量安装规范(技术规范)
集中供暖住宅分户热计量管道及散热器安装工艺标准
集中供暖住宅分户热计量管道及散热器安装本工艺标准适用于民用住宅建筑热水温度不超过70℃、工作压力不大于0.6MPa的采暖管道安装工程。
第一节材料要求12.1.1暖供回干管管材应根据设计要求选用，一般采用热镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。
12.1.2敷设于地面层内管材应根据设计要求选用，一般采用交联铝塑复合管（XPAP）管、无规共聚聚丙烯（PP-R）管、聚丁烯管（PB）管、交联聚乙烯（PE-X）管，管材和管件的颜色应一致，色泽均匀，无分解变色，管材的内外表面应光滑、清洁，不允许有分层、真孔、裂纹、气泡、起皮、皱纹和夹杂等现象。
12.1.3供暖系统的散热器采用柱翼辐射对流内腔无砂铸铁散热器。
12.1.4供暖系统的流量计、水过滤器、调节阀、平衡阀、压力表、温度计主要组件的规格型号应符合设计要求，配件齐全，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。
12.1.5户用热量表箱体的规格类型应符合设计要求，箱体表面平整方正、光洁。
金属箱体无锈蚀，划伤，箱门开启灵活。
保温填料完好，有产品出厂合格证。
第二节主要机具12.2.1套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械、弯管器、热熔机、专用截管器。
12.2.2套丝板，管钳、台钳，压力钳，手锤，钢锯，扳手等工具。
第三节作业条件12.3.1主体结构已验收，现场已清理干净。
12.3.2管道安装所需要的基准线应测定并标明，地面标高线等。
12.3.3检查管道支架、预留套管（孔洞）的位置、尺寸是否正确。
第四节操作工艺1.4.1 工艺流程：1.4.2 安装准备：1 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
2 核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。
3检查预埋件和预留洞是否准确。
分户热计量装置技术条件与要求(济源市)
分户热计量装置技术条件与要求（参考）一、技术要点为了进一步规范济源市热计量市场，确保热计量产品技术满足热计量改革要求。
积极响应大气治理及节能减排工作，根据国发【2013】37号文件精神，认真执行《中华人民共和国节约能源法》和《民用建筑节能条例》相关条款规定。
针对北方地区气候环境和供热环境存在室温不均、垂直失调和供热水质等实际问题，为了使热用户满意，达到供热节能的目的。
为此，凡参加济源热计量节能改造的分户热计量装置技术必须具备“可调、可控、可计量、可防冻、可清洁、可查询、可显示”等七项基本功能。
具体要求如下：1）可调：可按需选用多工位调节或其他调节技术，实现用户末端变流量供热，消除供热系统垂直失调，满足室温舒适要求。
2）可控：可按需本地/远程控制及恒定热用户室内温度及欠费关阀功能；3）可计量：可本地/远程对楼栋贸易结算表计量的热量值进行热费分摊，实现分户热计量；4）可防冻：可在供暖期按需设置阀门角度保持一定的流量，使供热管网保持循环状态，防止管网被冻；5）可清洁：可设定定期旋转或其他可行的清洁技术，防止水锈、水垢，起到清洁作用，确保控制器在质保期内正常工作；6）可查询：可本地/远程查询日、周、月、季用热户的采暖温度、采暖热量、采暖费用等；7）可显示：室温控制器和通断控制器宜具有显示功能，可显示热量、用热时间、室内温度、阀门状态等。
二、技术要求必须严格按照《供热计量技术规程》JGJ173-2009的技术路线，提供拥有独立知识产权或者合法授权许可的热计量产品或系统。
1、产品检测报告：系统主要设备必须有CMA国家计量认证等认证内容包括下列内容：1）GB/T 191-2008 包装储运图示标志，合格。
2）GB/T 4793.1-2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求，合格。
3）GB/T 6388-1996 运输包装收发货标志，合格。
4）GB/T 17626.4-2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验，满足：1KV电压，5KHz，60秒，达到性能判据B要求。
采暖分户热计量设计
采暖分户热计量设计一、热计量方式1、户用热量表方式：每户入户装置处设一表，每楼或几楼热力入口处设一总热表。
2、热分配表方式：户内每组散热器上设一热分配表，每楼或几楼热力入口处设总热表。
3、总热表方式：适用于公共建筑。
二、采暖系统形式1、户用热量表方式：共用立管的分户独立系统形式。
2、热分配表或总热表：垂直双管系统或垂直单管跨越式系统及共用立管的分户独立系统形式。
三、户内采暖管道布置方式1、下供下回水平双管式系统：户内供回水干管沿地面明装、或暗敷在本层地面下沟槽或垫层内、或镶嵌在踢脚板内。
地面上局部过门的管道暗敷于沟槽内。
2、上供上回水平双管式系统：户内供水干管沿本层天花板下水平布置。
3、水平单管跨越式系统：户内采暖干管沿地面明装、或暗敷在本层地面下沟槽或垫层内、或镶嵌在踢脚板内。
地面上局部过门的管道暗敷于沟槽内。
4、放射双管式系统或低温热水地板辐射采暖系统：户内管道暗敷在本层地面垫层内。
四、共用水平干管1、建筑物内各副共用立管压力损失相近时，各户共用的供回水水平干管宜同程式布置。
2、共用供回水干管，应设置于住宅的设备层、管沟、地下室或公共用房的适宜空间内，并应具备检修条件。
五、共用立管1、共用立管宜采用下供下回式，其顶端应设自动排气阀。
2、建筑物高度超过50m时，采暖系统及共用立管应根据水力平衡、散热设备承压能力以及化学管材的特性等因素进行竖向分区设置，并应考虑管道热补偿问题。
户内系统采用金属管道和散热器时，应保证各区采暖系统最低层最低点处散热器及化学管材的工作压力不大于0.8MPa。
3、除每层设分、集水器连接多户的系统外，一副共用立管每层连接的户数不宜大于3户。
4、共用立管宜设置于管道井内。
六、热力入口1、在保证各环路水力平衡和总体热计量的前提下，宜尽量减少建筑物热力入口的数量。
2、建筑物类型和围护结构相同、分户热计量装置一致且换热站或小区锅炉房的总热表作结算工具时，可几栋住宅设一总热量表，作为热费分摊的工具。
热计量系统施工要求
热计量系统施工要求1、住宅各户热计量表设置于公用管井内，并设过滤器和手动球阀。
每座住宅楼设置楼栋热量表，住宅及商铺采暖系统均为分户热计量一户一表采暖系统，住宅采暖热水由管道井经热量表入户，设置安装详见管道井详图及省标L13Nl-13，最终安装顺序及要求以采购方现场要求为准。
热力入口处设置热表及平衡阀，热量表均采用超声波式热量表，具有数据通讯和远传功能。
供应商应在管道井内及楼道内提前预留户表线缆套管，并负责从换热站内敷设电源电缆至各楼栋内户表集抄器箱内。
本项目所用电源线不低于RVV3*1.5铜芯电缆，数据线不低于ZRVVP 3*1.5，住宅各户热计量表装置安装完毕，供应方需按照采购方要求悬挂标识牌。
2、供应商应提出完整的楼栋超声波热量表安装、数据通讯方案，满足热力热量表系统接入标准，并负责在热力小室内设计楼栋热量表的安装位置及接口，并负责从换热站内敷设电源电缆至各楼栋热力小室集抄器箱内，所有线缆应沿开发商的电缆桥架（槽盒）敷设，无桥架的地方，应重新敷设桥架（槽盒），不得裸露线缆。
如由于安装、配合不当或超声波热量表本身的原因以及数据通讯方案原因导致超声波热量表效果无法满足要求，而造成的责任由供应商承担。
3、供应商应按照采购人提供的设备清单和规范参数进行选型，最终型号、规范及生产厂必须经采购人认可，但采购人的认可并不能免除供应商选型不当的责任。
由于供应商选型不当，供应商除按要求免费更换外，还应承担由此所造成的损失。
供应商还应承诺采购人在今后设计过程中如设备的参数与技术规范书所提参数有误而对设备选型需调整而不发生费用变化。
4、各小区楼栋入口热量表数据采集上传。
供应商应在热力小室内提前预留热量表线缆套管，并负责从换热站内敷设电源电缆至热力小室热量表集抄器箱内。
具备安装楼栋热量表的条件，按照一座楼安装楼栋计量热量表（高低区各一台），无法满足楼栋装表安装条件的需要安装单元热量表，由此产生的费用均由供应商负责；楼栋表（单元表）每台表配无线数据采集箱（4G通讯模块）一套。
热计量表安装规范
热计量表安装规范文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
热计量表安装试行规范根据国家发改委、建设部、财政部《》精神，为贯彻中华人民共和国住房和城乡建设部，要求实行集中供热的建筑分步骤实行供热分户计量、按照用热量收费的制度。
以实现分户热计量为出发点，在规定热计量方式、计量器具的同时，为达到热计量准确规范，规定了相应的热表安装施工要求：
1. 分户热计量表安装前必须检查过滤器锁闭阀是否清洁，密封处未遭损伤；
2. 分户热计量表安装前必须保持管路清洁干净；
3．必须水平安装于供水支管上，水流方向一致。
4.热计量表与过滤器、弯头相连保证一定的安装距离（前5D,后3D即表前不小于5倍管径表后不小于3倍管径）;
5.探头安装，红色探头安装于回水球阀，蓝色探头安装于供水前端（或按照热表品牌规定）
6.信号线质量不小于4×?；
7.线管采用PVC或KBD管；
8.天线有固定处无损坏，天线与天线固定处相距30厘米以上，并且天线头向上，引到室外的天线放在容易摆放。
9其余均与管道安装要求一致。
集中供暖住宅分户热计量管道及散热器安装工艺

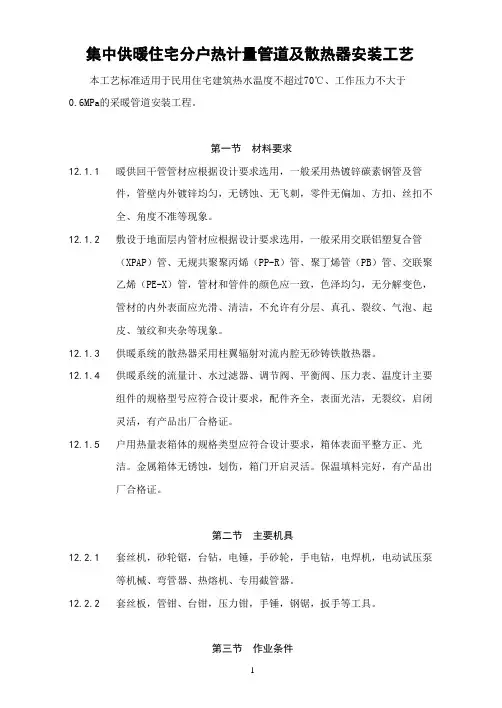

集中供暖住宅分户热计量管道及散热器安装工艺本工艺标准适用于民用住宅建筑热水温度不超过70℃、工作压力不大于0.6MPa的采暖管道安装工程。
第一节材料要求12.1.1暖供回干管管材应根据设计要求选用，一般采用热镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。
12.1.2敷设于地面层内管材应根据设计要求选用，一般采用交联铝塑复合管（XPAP）管、无规共聚聚丙烯（PP-R）管、聚丁烯管（PB）管、交联聚乙烯（PE-X）管，管材和管件的颜色应一致，色泽均匀，无分解变色，管材的内外表面应光滑、清洁，不允许有分层、真孔、裂纹、气泡、起皮、皱纹和夹杂等现象。
12.1.3供暖系统的散热器采用柱翼辐射对流内腔无砂铸铁散热器。
12.1.4供暖系统的流量计、水过滤器、调节阀、平衡阀、压力表、温度计主要组件的规格型号应符合设计要求，配件齐全，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。
12.1.5户用热量表箱体的规格类型应符合设计要求，箱体表面平整方正、光洁。
金属箱体无锈蚀，划伤，箱门开启灵活。
保温填料完好，有产品出厂合格证。
第二节主要机具12.2.1套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械、弯管器、热熔机、专用截管器。
12.2.2套丝板，管钳、台钳，压力钳，手锤，钢锯，扳手等工具。
第三节作业条件12.3.1主体结构已验收，现场已清理干净。
12.3.2管道安装所需要的基准线应测定并标明，地面标高线等。
12.3.3检查管道支架、预留套管（孔洞）的位置、尺寸是否正确。
第四节 操作工艺1.4.1 工艺流程：1.4.2 安装准备：1 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
2 核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。
3检查预埋件和预留洞是否准确。
分户热计量系统安装说明
连接方式
15
110
205
100
螺纹连接
20
130
205
205
100
螺纹连接
25
160
255
255
100
螺纹连接
32
180
265
265
130
螺纹连接
40
200
328
140
螺纹连接
50
200
200
350
法兰连接
65
200
200
370
法兰连接
注：不同表商安装长度不同，需事前确定表商。
3．回水管道应设有测温球阀1个,如设计要求,可设平衡阀或锁闭阀。
天津海润天通供热有限公司
分户热计量系统安装说明
1．分户热力入口管道井内,每户供水管热计量表安装位置前应设有铜球阀(或锁闭阀)1个、过滤器1个,热计量表后设铜球阀1个。
2．供水管应预留水平安装热计量表位置，具体尺寸如下：
公称口径
DN（mm）
表体长度（mຫໍສະໝຸດ ）水平安装长度（mm）
垂直安装高度（mm）
表体高度
4．管道井内靠近热计量表安装位置不超过1m范围内，应预留1个DN20热计量表远传数据线（M-Bus）穿楼板套管。
如图所示：
天津海润天通供热有限公司
供热分户热计量技术导则(16.5.6最终版)
供热分户热计量技术导则（修订）供热分户热计量技术导则编写小组二〇一六年五月六日供热分户热计量技术导则（修订）供热分户热计量技术导则编写小组二〇一六年五月六日目录前言……………………………………………1—2 第一章术语及规范依据…………………………3--11 第二章热计量技术路线…………………………11-12 第三章热计量装臵安装要求……………………13—45 第四章分户热计量技术要求……………………46—67 第五章热量表的调校…………………………68--70 第六章分户热计量装臵验收…………………71--80 第七章分户热计量装臵的运行…………………81—85 第八章分户热计量服务…………………………86--88 第九章计量用于公建且管径大于25热量表技术选型及安装要求…………………………………89--90前言《供热分户热计量技术导则》是在《关于推进供热计量改革与既有建筑节能改造的意见》（鲁政发[2011]26号）和《济南市人民政府关于推进供热计量改革与既有建筑改造的实施意见》（济政发[2011]37号），在政府文件政策指导下，为使分户热计量工程从技术路线到热计量装臵安装、调试、验收、运行、检修工作中有章可循，确保完成供热办部署的热计量收费任务，结合济南热电公司的实际情况，制定本导则。
济南热电有限公司分户热计量编订小组成员名单编订小组组长：安利东编订小组副组长：樊庆波编订小组成员：楚永胜、史凯、关玲、宋艺、刘焕峰、杨大起、刘格仑、董霄鹏、张卫明第一章术语及规范依据术语热计量 heat metering对集中供热系统热源、热力站供热量和建筑物（热力入口）、用户用热量进行的计量。
集中供热 central heating热源和散热设备分别设臵, 由热源提供的热媒通过管道系统向各幢建筑物或各用户供给热量的供暖方式。
不含以燃气热水炉或电热水炉等为住宅分户独立热源的供暖方式。
热量结算点 heat settlement site供热方和用热方之间通过热量表计量的热量值，直接进行贸易结算的位臵。
集中供暖分户热计量
集中供暖分户热计量（或分户独立热源）采暖管道系统安装工艺标准1 适用范围本章适用于新建集中供暖住宅分户热计量或分户独立热源（壁挂炉）的室内热水供暖管道系统安装。
2 引用标准：《建筑工程施工质量验收统一标准》（GB 50300-2001）《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）《新建集中供暖住宅分户热计量设计技术规程》（DBJ01-605-2000）北京市标准《低温热水地板辐射供暖应用技术规程》（DBJ/T01-49-2000）北京市标准《新建集中供暖住宅分户热计量设计和施工试用图集》京01SSB1 北京市建筑设计标准化办公室3 术语分户热计量household-based heat metering—以住宅的户（套）为单位，通过增加锁闭调节阀门及热计量装臵分别计量向户内供给的供暖热量。
热量计量装臵heat metering device—用以测量热媒经某一热传输系统热流量的成套仪表及构件。
一般指利用热媒的焓差和质量流量在一定时间内的积分直接进行测量的装臵，但也包括利用其他特征参数间接进行测量的装臵。
分户独立热源的室内热水供暖管道系统—以住宅每户为供暖对象，以户壁挂炉或其它独立形式的热水炉为热源提供者的室内热水供暖管道系统。
4 材料要求：4.1 复合管、塑料管材及管件应有产品质量合格证，并应具备国家或本市有关卫生、建材等部门的认证文件（国家化学建材测试中心的测试报告和中国预防医学科学院环境监测所的检验报告）。
4.2 管材和管件上应有明显的标志，标明生产厂的名称（或商标）、规格和主要技术特性参数。
其包装上应标有批号、数量、生产日期和检验代号。
4.3 管材和管件的颜色应一致,色泽均匀,无分解变色。
4.4 管材的内外表面应光滑平整、清洁，不允许有分层、针孔、气泡、起皮、痕纹和夹杂。
4.5 管材的外径和壁厚应符合设计要求。
4.6 连接件外观应完好、无缺损、无变形、无开裂。
4.7 热媒集配装臵(分水器、集水器)有产品合格证及国家相关部门认可的检测报告。
DBJ 01-605-2000_ 北京市新建集中供暖住宅 分户热计量...
２－ ３ ９ － １
《 关于发布 北京市新建集中 供暖住宅分户热计量设计技术规程》 ３ ０ １ Ｄ １ － ６ ０ ５ － ２ ０ ０ ０的通知
市规发 「 ２ ０ ０ ０ ］ ６ ２ ４号
各有关单位：
根据北 京市人民政府 ‘ 关于发布本市第四阶段控
暖住宅分 户热 计 量设 计技 术 规程》Ｄ Ｂ ］ ０ １ －６ ０ ５ －
２ ０ ０ ０为北京市标准 ，自２ ０ ０ ０年 １ ２ 月１ 日起执行 。
制大气污染措施的通告” （ 京政发 〔 ２ ０ ０ １ １ １ ９ 号） 、 北
京市 人民政府办公厅关于分解实施北京市控制大气污
该标准由北京市规划委员会负责管理 ， 北京市建
． ‘． ‘ ． … 砚． ． ． ． ． ． ． ． ． ・ ． ． ． ・ ・ ． ．． ・ ２ －３ ９ －１ ０
５ ． ３ 水平干管和共用立管
６ 户内系统设计
６ ． １ 人户装置和管系布置 ｔ ｔ ・ ・ ……
６ ． ２ 散热器及其布置 ・
附录Ｊ 放射双管式户内系统图式
多层或高层住宅内， 用以连接各层户内系统的垂 直供回水管道。区别于传统的连接各层散热器的户内
立管 。
计，除执行本规程外 ， 还应符合现行国家标准 《 住宅 设计规范》 （ Ｇ Ｂ ５ ０ ０ ９ ６ －１ ９ ９ ９ ）和 《 采暖通风及空气 调节设计规范》（ Ｇ Ｂ Ｊ １ ９ ） 、 行业标准 《 民用建筑节能
次
附录 Ｃ 两级泵系统图式 ・ ・ ・ ・ ． ． ． ｔ２ －３ ９ －９ 附录 Ｄ 单级泵系统图式 ・ ・ ． ． ． ． ． ． ． ． ． ． ． ２ －３ ９ －９ 附录 Ｅ 典型供暖管道人口装置图 式 ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ２ －３ ９ －９ 附录 Ｆ 有竖向压力分区的下分式 共用立管 图式 ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ２ －３ ９ －１ ０ 附录 Ｇ 上分双管式户内系统图式
住宅分户热计量采暖系统安装
1－温控阀；2－户内热力入口；3－散热器 1－温控阀;2－集、分水器;3－户内热力入口
项目一 住宅分户热计量采暖形式的确定
1.2.2 适合热分配表的采暖系统 热分配表的使用方法是：在每个散热器上安装热量分配表， 测量计算每个住户用热比例，通过总表来计算热量；在每 个采暖季结束后，由工作人员来读表，根据计算，求得实 际耗热量。 （1）垂直式单管系统 改原有顺流式单管系统为带跨越管、温控阀的可调节系统， 是旧系统改造最容易而可行的一种方式。一般有两种形式： 一种加两通温控阀(如图5-7)，一种加三通温控阀(如图58)。
主要体现在两个方面： 1) 双管系统具有良好的变流量特性 2) 双管系统中散热器具有较好的调节特性
项目一 住宅分户热计量采暖形式的确定
（5）章鱼式双管异程式系统（如图5-5所示） （6）地板辐射采暖（如图5-6所示）
图5-5 章鱼式双管异程式系统示意图
图5-6 地板辐射采暖系统示意图
图5-3 上分式双管系统示意图 (a)双管异程式系统；(b)双管同程式系统 1－温控阀；2－户内热力入口；3－散热器
图5-4 上分式单管跨越系统示意图 (a)单管异程式系统；(b)单管同程式系统 1－温控阀；2－户内热力入口；3－散热器
项目一 住宅分户热计量采暖形式的确定
户内系统采用双管形式要优于单管跨越式系统。
图5-12 蒸发式热分配表
图5-13电子式热分配表
项目一 住宅分户热计量采暖形式的确定
蒸发式热分配表的特点是：价格较低，安装方便，但计量 准确性较差。 蒸发式热分配表装有可蒸发液体的开口透明玻璃管， 把它安装在散热器规定位置上，将感受到散热器的平均温 度，使表管内液体蒸发。散热器平均温度高，持续时间长， 表管内液体蒸发量越多；反之，散热器平均温度低，持续 时间短，表管内液体蒸发量就少。表管内液体蒸发量与散 热器平均温度和持续时间成比例。 采暖期中玻璃管中的液体蒸发量，即玻璃管中的液体 的液面下降的高度，就表示该散热器向房间散出热量的多 少。因此，它实际上是一种测量玻璃管中的液体温度对时 间积分的装置。
集中供暖住宅分户热计量管道及散热器安装工艺标准
集中供暖住宅分户热计量管道及散热器安装本工艺标准适用于民用住宅建筑热水温度不超过70℃、工作压力不大于0.6MPa的采暖管道安装工程。
第一节材料要求12.1.1暖供回干管管材应根据设计要求选用，一般采用热镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。
12.1.2敷设于地面层内管材应根据设计要求选用，一般采用交联铝塑复合管（XPAP）管、无规共聚聚丙烯（PP-R）管、聚丁烯管（PB）管、交联聚乙烯（PE-X）管，管材和管件的颜色应一致，色泽均匀，无分解变色，管材的内外表面应光滑、清洁，不允许有分层、真孔、裂纹、气泡、起皮、皱纹和夹杂等现象。
12.1.3供暖系统的散热器采用柱翼辐射对流内腔无砂铸铁散热器。
12.1.4供暖系统的流量计、水过滤器、调节阀、平衡阀、压力表、温度计主要组件的规格型号应符合设计要求，配件齐全，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。
12.1.5户用热量表箱体的规格类型应符合设计要求，箱体表面平整方正、光洁。
金属箱体无锈蚀，划伤，箱门开启灵活。
保温填料完好，有产品出厂合格证。
第二节主要机具12.2.1套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械、弯管器、热熔机、专用截管器。
12.2.2套丝板，管钳、台钳，压力钳，手锤，钢锯，扳手等工具。
第三节作业条件12.3.1主体结构已验收，现场已清理干净。
12.3.2管道安装所需要的基准线应测定并标明，地面标高线等。
12.3.3检查管道支架、预留套管（孔洞）的位置、尺寸是否正确。
第四节操作工艺1.4.1 工艺流程：1.4.2 安装准备：1 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
2 核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。
3检查预埋件和预留洞是否准确。
热计量表安装规范
热计量表安装规范文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
热计量表安装试行规范根据国家发改委、建设部、财政部《》精神，为贯彻中华人民共和国住房和城乡建设部，要求实行集中供热的建筑分步骤实行供热分户计量、按照用热量收费的制度。
以实现分户热计量为出发点，在规定热计量方式、计量器具的同时，为达到热计量准确规范，规定了相应的热表安装施工要求：
1. 分户热计量表安装前必须检查过滤器锁闭阀是否清洁，密封处未遭损伤；
2. 分户热计量表安装前必须保持管路清洁干净；
3．必须水平安装于供水支管上，水流方向一致。
4.热计量表与过滤器、弯头相连保证一定的安装距离（前5D,后3D即表前不小于5倍管径表后不小于3倍管径）;
5.探头安装，红色探头安装于回水球阀，蓝色探头安装于供水前端（或按照热表品牌规定）
6.信号线质量不小于4×?；
7.线管采用PVC或KBD管；
8.天线有固定处无损坏，天线与天线固定处相距30厘米以上，并且天线头向上，引到室外的天线放在容易摆放。
9其余均与管道安装要求一致。
重难点指导1-6-6-1 分户热计量供暖系统的安装技术要求概要
解决方法
重点：分户热计量供暖系统安装技术要求；分户热计量供暖系统安装实际训练。
难点：分户热计量供暖系统安装实际训练。
解决方法：通过演示、讲解与实际训练，使学生具备进行分户热计量供暖系统安装的能力。
工具与
媒体
投影仪、录像带、动画课件、施工图纸、给排水与供暖工程施工与质量验收规范、有关设计手册等
Байду номын сангаас教学
目标
专业能力目标
知识目标
社会和方法能力目标
1．具备进行分户热计量供暖系统安装的能力。
1.掌握分户热计量供暖系统安装技术要求。
1.挖掘学生潜在创造力，激发学生的学习兴趣；
2.培养学生与人交流、与人合作的能力；
3.培养学生解决问题、自我学习、信息处理、创新革新能力。
任务
任务：针对实际室内供暖系统进行分户热计量供暖系统安装训练。
项目一：室内热水供暖工程施工
模块六：室内热水供暖管道施工安装(18学时)
单元6分户热计量供暖系统的安装技术要求
标题1-6-6-1分户热计量供暖系统的安装技术要求
导学
通过演示、讲解与实际训练，使学生具备进行分户热计量供暖系统安装的能力。学生通过计划、实施、检查工作过程，培养学生的专业能力、方法能力和团队合作能力。
住宅分户热计量采暖系统安装
图5-1 下分式双管系统示意图
(a)双管异程式系统；(b)双管同程式系统
1－温控阀；2－户内热力入口；3－散热器
图5-2 下分式单管跨越系统示意图
(a)单管同程式系统；(b)单管异程式系统
1－温控阀；2－户内热力入口；3－散热器
图5-7 加两通温控阀的垂直单管系统 图5-8加三通温控阀的垂直单管系统 项目一 住宅分户热计量采暖形式的确定
（2）垂直式双管系统 由于双管系统存在的垂直重力失调原因，往往只应用于4层及以下采暖系统。在每组散热器入口处安装温控阀(如图5-9)，不仅可使系统具有可调性，而且增大了末端阻力。温控阀一般推荐的压降约为10kPa，而每米高差的“自然作用压力”只有约160Pa（供回水温度95℃／70℃），相对温控阀而言非常小。所以对于设有温控阀的双管系统。楼层数对系统水力工况影响很小。
项目一 住宅分户热计量采暖形式的确定 1.3.2 热计量表
进行热量测量与计算，并作为计费结算依据的计量仪器称为热量表(也称热表)。热量表构造(如图5-11)根据热量计算方程，一套完整的热量表应由以下三部分组成：
01
热水流量计，用以测量流经换热系统的热水流量。
02
一对温度传感器，分别测量供水温度和回水温度，并进而得到供回水温差。
03
积算仪(也称积分仪)，根据与其相连的流量计和温度传感器提供的流量及温度数据，通过热量计算方程可计算出用户从热交换系统中获得的热量。
04
对于采暖建筑物(房间)来说，当室内温度稳定时，建筑物的采暖热负荷值Q1，等于散热设备系统放出的热量值Q2，也等于采暖热媒供给建筑物的热量值Q。即：Q1＝ Q2＝Q其中Q的计算式如下： 式中Q——采暖热媒供给建筑物的热量值，J； G——采暖用户的循环水量， kg/h； c——热水的质量比热容，c=4178J/(kg·℃)； tg——散热设备供水温度，℃； th——散热设备回水温度，℃； ——计量仪表的采样周期，s。 项目一 住宅分户热计量采暖形式的确定
分户热计量安装规范(技术规范)
分户热计量安装规范分户计量办公室前言我单位依据兰州市政府2010年7月21日颁布，于2010年9月1日开始实施的《兰州市城镇供热计量管理暂行规定》第十七条，建设单位应当与供热单位签订合同，合同应当包括建筑物热力入口，供热计量器具和室内温度调控装置的技术指标、质量标准。
为了对集中供热系统热计量及相应调控技术的应用加以规范，做到技术先进、经济合理、安全适用和保证工程质量，制定本技术规范。
编制依据：《工业建筑供暖通风与空气调节设计规范》GB 50019-2015《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《居住建筑节能设计标准》J10922-2007《住宅建筑规范》GB50368-2005《建筑节能工程施工质量验收规范》GB50411-2007《通风与空调工程施工质量验收规范》GB50243-2002《供热计量技术规程》JGJ173-2009《户用计量仪数据传输技术条件》CJ/T188-2004《供热计量系统设计与安装》15K502《甘肃省12系列供暖通风标准设计图集》甘12N1《热量表》CJ128-2007目录一、总体目标 (4)二、分户计量系统组成 (4)三、栋表 (6)（一）功能原理 (6)（二）安装示意图 (6)（三）安装要求 (7)四、户表 (10)（一）功能原理 (10)（二）安装示意图 (10)（三）安装条件 (11)1、安装位置 (11)2、管井尺寸选型对照 (13)3、安装环境 (14)4、施工条件 (14)（四）、安装说明及注意事项 (14)1、热量表的搬运及拿放 (14)2、热量表温度传感器的安装方式 (15)3、热量表温度传感器线长和进、回水管距离关系 (15)4、热量表安装配套要求 (15)5、其他要求及注意事项 (16)五、传输系统 (17)（一）功能原理 (17)（二）安装示意图 (17)（三）安装要求 (17)（四）安装说明 (18)六、验收 (18)一、总体目标分户计量的目的在于推进城镇供热体制改革，在保证供热质量、改革收费制度的同时，达到温度分室控制、分户计量，实现节能降耗。
北京市新建集中供暖住宅分户热计量设计技术规程
北京市新建集中供暖住宅分户热计量设计技术规程一、总则1.适用范围：适用于北京市新建集中供暖住宅分户热计量设计。
2.目的：确保热计量系统的准确性和可靠性，提高供热质量和热能使用效率。
3.定义和缩略语：详细定义和使用的缩略语应在规程中进行明确。
二、热计量系统的基本要求1.计量方法和仪表：设计中应选用符合国家标准的热计量仪表，确保计量准确性和可靠性。
2.安装位置和布置：仪表安装位置应符合国家标准和设计要求，确保冷热媒体流动稳定和仪表测量准确。
3.计量管道和阀门：计量管道和阀门应符合国家标准和设计要求，确保冷热媒体流动畅通和阀门操作灵活可靠。
4.数据传输和处理：应选用可靠的数据传输和处理方式，确保数据的准确性和及时性。
5.校准和维护：定期对热计量仪表进行校准和维护，确保其计量准确性和可靠性。
三、供热站和热网管道的基本要求1.供热站的设计：供热站应符合国家标准和设计要求，确保供热站的稳定运行和热量供应的准确性。
2.热网的设计：热网应符合国家标准和设计要求，确保热媒的流动稳定和热量传递的高效性。
3.管道敷设和维护：管道敷设应符合国家标准和设计要求，确保管道运行的安全可靠和低能耗。
4.管道绝热：管道绝热应符合国家标准和设计要求，确保管道热量损失的控制和能源的节约。
四、分户热计量系统的基本要求1.计量室的设计：计量室应符合国家标准和设计要求，确保仪表的安装和维护便利。
2.仪表安装：仪表应符合国家标准和设计要求，安装位置应方便观察和维护。
3.数据传输和处理：应选用可靠的数据传输和处理方式，确保数据的准确性和及时性。
4.用户介入：用户应有权对供热数据进行监测和查询，并享有相关的隐私保护。
五、监测和评估1.监测要求：应定期对热计量系统进行监测，确保其正常工作和计量准确性。
2.评估要求：对热计量系统的运行情况和计量准确性进行定期评估，发现问题及时处理。
六、技术标准和验收1.技术标准：应参照国家标准和相关规范，进行热计量系统设计和施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分户热计量安装规范分户计量办公室前言我单位依据兰州市政府2010年7月21日颁布，于2010年9月1日开始实施的《兰州市城镇供热计量管理暂行规定》第十七条，建设单位应当与供热单位签订合同，合同应当包括建筑物热力入口，供热计量器具和室内温度调控装置的技术指标、质量标准。
为了对集中供热系统热计量及相应调控技术的应用加以规范，做到技术先进、经济合理、安全适用和保证工程质量，制定本技术规范。
编制依据：《工业建筑供暖通风与空气调节设计规范》GB 50019-2015《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《居住建筑节能设计标准》J10922-2007《住宅建筑规范》GB50368-2005《建筑节能工程施工质量验收规范》GB50411-2007《通风与空调工程施工质量验收规范》GB50243-2002《供热计量技术规程》JGJ173-2009《户用计量仪数据传输技术条件》CJ/T188-2004《供热计量系统设计与安装》15K502《甘肃省12系列供暖通风标准设计图集》甘12N1《热量表》CJ128-2007目录一、总体目标 (4)二、分户计量系统组成 (4)三、栋表 (6)（一）功能原理 (6)（二）安装示意图 (6)（三）安装要求 (7)四、户表 (10)（一）功能原理 (10)（二）安装示意图 (10)（三）安装条件 (11)1、安装位置 (11)2、管井尺寸选型对照 (13)3、安装环境 (14)4、施工条件 (14)（四）、安装说明及注意事项 (14)1、热量表的搬运及拿放 (14)2、热量表温度传感器的安装方式 (15)3、热量表温度传感器线长和进、回水管距离关系 (15)4、热量表安装配套要求 (15)5、其他要求及注意事项 (16)五、传输系统 (17)（一）功能原理 (17)（二）安装示意图 (17)（三）安装要求 (17)（四）安装说明 (18)六、验收 (18)一、总体目标分户计量的目的在于推进城镇供热体制改革，在保证供热质量、改革收费制度的同时，达到温度分室控制、分户计量，实现节能降耗。
二、分户计量系统组成整个分户热计量系统主要由栋表、户表及传输系统组成。
分户热计量系统平面图如下：室内·2FH2 1FHR2图例：二次供水二次回水锁闭阀温度传感器热计量表过滤器测温球阀数据采集器三、栋表（一）功能原理栋表是安装在楼栋热力入口的表计，以楼栋为单位，计量整栋建筑采暖耗热量的计量装置，用于计算热量自换热站到栋楼建筑沿程损失，栋表相关配件也能起到调节流量的作用。
（二）安装示意图具体图例见甘12N1图集热力入口装置管道层、入口计量小室图。
图例：二次供水二次回水球阀热计量表温度传感器泄水闸阀（三）安装要求1、栋表安装环境有地井安装、专用表计小室安装和地下室，若有专用表计小室，小室应符合下列要求：（1）有地下室的建筑，专用表计小室宜设置在地下室的专用空间内，空间净高不应低于2.0m，前操作面净距离不应小于0.8m；（2）无地下室的建筑，专用表计小室宜于楼梯间下部设置小室，操作面净高不应低于1.4m，前操作面净距离不应小于1m；（3）专用表计小室应配备安全照明设施。
2、栋表的安装方式有水平安装和垂直安装两种安装方式，为保证仪表正常工作，不应安装在有碍检修、易受机械损伤、有腐蚀和振动的位置。
积分仪应安装在便于读数和不受电磁干扰的位置。
（1）热量表流量传感器的安装应符合下列要求：A、热量表流量计安装在供水管上（若表计是回水表，应安装在回水管道上），表体上箭头方向必须与水流方向一致，在安装前管道上必须标明供回水、水流方向、对应的单元号；B、不得设置旁通；C、不宜安装在汇流或混水装置后；D、不应安装在可能产生气泡的部位；E、不应垂直安装时上进水；F、流量传感器与连接的法兰和垫片必须保证在水流方向的同心位置；G、流量传感器的安装位置尽量选在水系统较低的位置，防止系统中的气体积聚在流量计的位置，影响测量；H、流量传感器安装点的上下游配管的内径与流量计内径相同；L、流量传感器的直管段设置应满足以下要求：a.表前直管段长度不应小于8倍管径，宜预留10倍管径长度；表后直管段长度不应小于6倍管径，宜预留8倍管径长度；b.直管段范围内不允许安装任何影响流量特性的元件。
（2）热量表温度传感器的安装应符合下列要求：A、热量表温度传感器安装时应注意供回水温度传感器的正确安装（在表体与探头上有红、蓝颜色分别代表供回水）；B、安装方式如图：C、安装条件及要求：a.温度传感器安装要在系统泄压放水后才能够开孔焊接,在管道安装完成后,具备安装条件后实施开孔焊接,锅炉系统进行打压试验前完成全部安装；b.若系统为管道改造,安装前先要进行保温拆除,在焊接过程中要注意对原有成品的保护,及地面的防护；c.温度传感器插入深度应在管道的正中，安装过程中应注意观察管箍是否完好无缺，选择配套的螺纹直接。
焊接过程中要保护上平面不被焊渣溅到。
（3）焊接的要求：A、流量计必须法兰连接，不得直接焊接；B、安装流量计前应清理管道内杂物：碎片、焊渣、石块、粉尘等。
最好用等径的管道（或旁通管）代替流量计进行吹扫管道。
以确保在使用过程中流量计不受损坏；C、安装流量计时，法兰间的密封垫片不能凹入管道内，以防止干扰正常的流量测量；D、接地的要求：流量计应可靠接地，不能与强电系统地线共用。
四、户表（一）功能原理户表是安装在热力入户的前端，以户为单位，通过供回水温差及流量计算单个用户采暖季用热量的计量装置，也是供热单位用于贸易结算的标准器具。
配置：超声波热量表、测温球阀（供回水）、热量表配套活接、Y 型过滤器、锁闭阀。
（二）安装示意图具体图例见附件：超声波热量表管井安装示意图立管布置见附件：供暖管井热力立管布置示意图图例：二次供水二次回水锁闭阀活接热计量表过滤器户表示意图1户表示意图2（三）安装条件1、安装位置（1）热量表设计水平安装在供水管；（2）热量表要安装在合适的位置，要求最上方热计量户表不高于1.6m，以便于操作、读取与维护维修；（3）超声波热量表可水平或垂直安装，垂直安装时，应使进水方向由下进水。
垂直安装存在以下三种隐患：A、水质中的泥沙、重金属等污垢容易沉积在某个反射镜上，造成计量性能衰减；B、水质中含有的气泡会均匀分布通过反射镜，造成计量不准确；C、Y型过滤器应该水平安装，若竖直安装，时间久滤网上会沉积污物使管道阻塞。
为保证热计量精准、无误，严格要求分户热计量户表系统水平安装。
（4）热量表禁止安装在管道的最上端，防止局部管道集气造成计量不准；（5）安装热量表前，应先确认区分供、回水管以及水流方向；热量表壳体上箭头所指方向为水流方向，不得装反。
2、管井尺寸选型对照（1）竖向分区为一个区一梯二户，供暖管井尺寸为1500mm×800mm，一梯三户，供暖管井尺寸为1650mm×800mm，一梯四户，供暖管井尺寸为1800mm×800mm，若管井内有除热力管之外的给排水、消防管道，应合理增大管井尺寸；（2）竖向分区为两个区一梯二户，供暖管井尺寸为1800mm×800mm，一梯三户，供暖管井尺寸为1950mm×800mm，一梯四户，供暖管井尺寸为2100mm×800-900mm，若管井内有除热力管之外的给排水、消防管道，应合理增大管井尺寸；（3）竖向分区为三个区一梯二户，供暖管井尺寸为2100mm×800mm，一梯三户，供暖管井尺寸为2250mm×800-900mm，一梯四户，供暖管井尺寸为2400mm×800-900mm，若管井内有除热力管之外的给排水、消防管道，应合理增大管井尺寸；（4）一梯四户以上按双系统考虑设置双管井或增大管井尺寸；（5）管道井的检修门最小尺寸为800mm，宜尽量开大，设置在长边墙面上，并设置高300mm门槛。
3、安装环境（1）热量表要求使用环境相对干燥，湿度较低为宜；（2）安装在管道井内，管道井地面应有防水处理；（3）热量表安装时应避免在表的上方有各种供回水管道，防止漏水造成热量表损坏；（4）同一个管井安装多块热量表时，应使热量表安装位置在垂直方向对齐，便于今后维护使用。
4、施工条件（1）系统及过滤器杂质排除干净，管道系统中无杂质；（2）安装热量表的环境中无漏水情况，相对空气湿度不超过85%；（3）超声波热量表调试，必须要从过滤器排污，排污时将热量表进行密封保护，防止排污泄水导致热量表进水损坏。
（四）、安装说明及注意事项1、热量表的搬运及拿放热量表属于比较贵重精密仪表，拿起放下时必须小心。
（1）轻拿轻放，避免碰撞；（2）禁止提拽表头、传感器线；禁止挤压测温探头；（3）严禁靠近较高温度热源如电气焊，防止电池爆炸伤人以及损坏仪表。
2、热量表温度传感器的安装方式热量表的温度传感器共有两只（进水和回水），安装时应将红色标签的温度传感器安装在进水管上（通常在表体测温孔内），另一只蓝色标签的温度传感器安装在回水管上，安装温度传感器的步骤为：（1）取下温度传感器上的防水胶圈塞进测温座孔内；（2）再将温度传感器装进测温座孔并上紧(以防止漏水或未经许可的人员打开)；（3）如果温度传感器上的密封胶圈丢失可用水暖施工中的生料带代替以达到密封效果；（4）温度探头的安装位置要进行保温处理，如果温度传感器出现损坏，要对两支温度传感器同时进行更换。
3、热量表温度传感器线长和进、回水管距离关系户用热量表的温度传感器标准线长为1.5米，管网用热量表温度传感器线长3米。
如果安装时出现特殊情况也可根据实际长度对其加长，但必须由厂家加工，否则加长线将对测量结果产生影响。
4、热量表安装配套要求热量表的前端必须装有相应口径的过滤器，热量表的两端必须装有相应口径的阀门及锁闭阀，主要便于热能表在使用过程中的维护和过滤器排污（如安装示意图所示）。
5、其他要求及注意事项（1）热量表上的铅封不能损坏；（2）安装时应严格要求，谨慎操作，防止人为损坏；（3）不要在热量表附近进行焊接或者钻孔工作；（4）在所有连接、绝缘、喷涂和清洁工作完成前，不要将积分仪从原包装内取出；（5）流量计的脉冲当量和安装位置（进回水）必须与说明标签显示一致；（6）积分仪必须免受安装现场可能发生的冲击和振动；（7）温度传感器的类型必须与标签所示一致；（8）积分仪加装保护罩可以安装在墙壁上，或者分体安装在流量计上。
保护罩要有内六方、内四方等特定螺纹安装，需拆装便利、防水、防盗、有数据观察窗；（9）安装完成后必须把多余的线缠绕捆绑在一起；（10）管线必须保证有≥500mm的位置安装热量表及辅件；（11）热量表积分仪可加装防水防盗保护罩，统一固定在墙面；（12）热表安装时计量表及其附件管段不应受到其它应力影响，需在表计安装管段上设置有效支撑固定；（13）热表安装完成后对应每户门牌号设置醒目标识。
