楼宇自控系统的监控原理
BA楼控系统监控对象和原理解读
VAV系统的控制内容
VAV末端控制 风管静压控制 空气处理装置控制
控制区域
控制区域
控制区域 P1 P2
控制区域
控制区域
VAV末端控制
压力有关型VAV末端
风门开度 设定温度 实际风量
+ -
PID
VAV BOX
控制区域
室内温度
压力无关型VAV末端
需求风量 风门开度 实际风量
设定温度
+ -
直流蓄电池组的作用是产生直流220V、 110V、24V直流电。它通常设置在高压配电室 内，为高压主开关操作、保护、自动装置及事 故照明等提供直流电源。为保证直流正常工作， 变配电及应急发电设备监控系统监视各开关的 状态，尤其要对直流蓄电池组的电压及电流进 行监视，及记录，若发现异常情况及时处理。
变配电监控主要设备
PID
+ -
PID
VAV BOX
控制区域
室内温度
风机驱动型VAV末端
风机串联型
风机并联型
风机驱动型VAV末端比较
串联 风机运行 送入房间的 风量 送风温度 末端装置风 机尺寸 噪声 边续运行，采暖和制冷时均运行 不变。包括末端装置风机和空气处理机组的 风机 变化。有制冷时，一次冷风和回风混合；采 暖时，再热器逐级加热。 按制冷设计负荷设计，风机需克服风阀、风 管和风口的阻力损失，静压较高。 1.房间有人时，末端装置风机连续运转，噪声 连续发生； 2.末端装置风机静压较高； 3.入口静压较低（25Pa~100Pa ），只克服风 阀阻力损失，噪声与入口静压成正比。 风机连续运转，耗能大； 入口静压较低，节约了集中空气处理装置的 能量。 为防止压力过高，与中央空气处理机组连锁。 只需克服末端装置风阀阻力损失。 并联 间歇运行，只有采暖、低冷负荷和夜间才运行 在中、高冷负荷时变风量；在低冷负荷，采暖时不变。 在中、高冷负荷时不变，所有的风量均来自空调机组；在低冷负 荷和采暖时变，再热器逐级加热。 按采暖负荷设计（一般是制冷负荷的60%），风机需克服风管和 风口的阻力损失，因风量减少，末端装置风机静压相应减少。 1.在设计冷负荷时，末端装置风机不运转，在采暖时，风机间歇 运转，噪声间歇发生； 2.末端装置风机静压较低； 3.并联式需要较高的入口静压（100Pa~180Pa），需克服风阀， 风阀后风管和风口阻力损失。 风机间歇运行，风机风量按采暖负荷确定，耗能低。
BAS(楼宇自控)全面介绍
冷凝器
x9
x3
M
M
M
x3
x3
x2
T
P
x4
冷冻水蝶阀
冷冻水供水温度、压力 水流状态 状态、手自动、故障、启停
FS
FS
FS
FS
旁通阀调节 冷冻水回水温度、压力、流量
分水器
M
T
P F
冷冻水泵
x12
x4
集水器
x1
x3
18
冷水机组工作原理-压缩式制冷
冷却水 循环
常温高压 液态
节 流 减 压 阀
低温低压 气液共存
24
室外
Outdoor
M
空调机组的监控
回风机 Return Fan
M
P
过滤网 Filter
AI
DI
AO
DO
x2 x1
回风阀、排风阀调节 新风阀调节
M
x1
x1
x3 x1
x1
x1
过滤器堵塞报警
P
启停控制 运行状态、故障报警、手/自动
风机压差
水阀调节 M
冷/热水
防冻开关
冷凝管 加热管 Cooling
Heating
• BAS 与 BMS 与IBMS
• BMS系统其是以BAS（建筑设备监控系统）为核心的一种实时 系统集成。
• IBMS作为综合集成管理平台应构建在整个建筑或建筑群的信息 域之上，服务的对象是业主或物业管理部门。
2
弱电系统
• 在建筑设计中，将传统的电气设计和照明设计称为“强电 ”设计，而把属于建筑智能化系统设计称为“弱电”设计 ，包括：
• BACnet
14
集散控制系统的输入输出类型

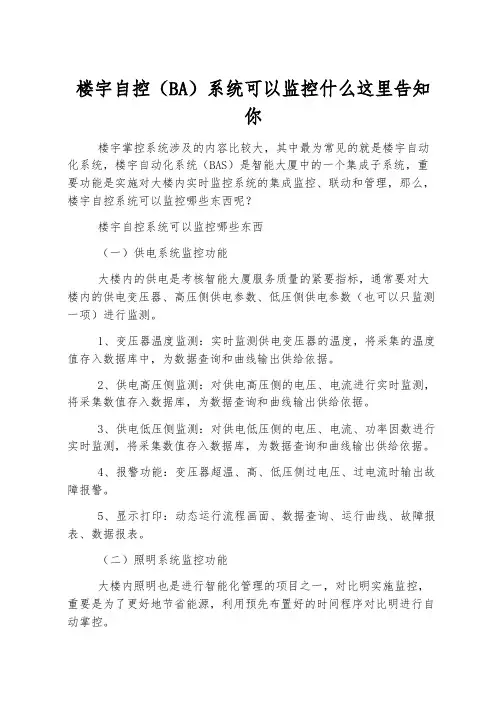

楼宇自控(BA)系统可以监控什么这里告诉你
楼宇自控（BA）系统可以监控什么这里告知你楼宇掌控系统涉及的内容比较大，其中最为常见的就是楼宇自动化系统，楼宇自动化系统（BAS）是智能大厦中的一个集成子系统，重要功能是实施对大楼内实时监控系统的集成监控、联动和管理，那么，楼宇自控系统可以监控哪些东西呢？楼宇自控系统可以监控哪些东西（一）供电系统监控功能大楼内的供电是考核智能大厦服务质量的紧要指标，通常要对大楼内的供电变压器、高压侧供电参数、低压侧供电参数（也可以只监测一项）进行监测。
1、变压器温度监测：实时监测供电变压器的温度，将采集的温度值存入数据库中，为数据查询和曲线输出供给依据。
2、供电高压侧监测：对供电高压侧的电压、电流进行实时监测，将采集数值存入数据库，为数据查询和曲线输出供给依据。
3、供电低压侧监测：对供电低压侧的电压、电流、功率因数进行实时监测，将采集数值存入数据库，为数据查询和曲线输出供给依据。
4、报警功能：变压器超温、高、低压侧过电压、过电流时输出故障报警。
5、显示打印：动态运行流程画面、数据查询、运行曲线、故障报表、数据报表。
（二）照明系统监控功能大楼内照明也是进行智能化管理的项目之一，对比明实施监控，重要是为了更好地节省能源，利用预先布置好的时间程序对比明进行自动掌控。
1、公共区照明监控：采纳定时程序掌控，实施启停掌控、运行状态、故障报警、累计运行时间。
2、生活区照明监控：采纳定时程序掌控，实施启停掌控（其中泛光照明只是在节假日中投入）、运行状态、故障报警、累计运行时间。
3、办公区照明监控：对正常工作日、双休日、节假日采纳不同的时间掌控，依据照度传感器采集的数据进行调光掌控，实施启停掌控、运行状态、故障报警、累计运行时间。
4、事故照明：显现紧急事故时自动启动事故照明，并发出报警。
5、报警功能：各个区域的照明故障报警，紧急事故的报警（启动事故照明）。
6、显示打印：动态运行流程画面、数据查询、运行曲线、故障报表、数据报表。
7、区街和泛光照明：采纳定时程序掌控，实施启停掌控、运行状态、故障报警、累计运行时间。
江森楼宇自控培训
一、 楼宇自控系统
• BASBuilding Automation System定义: 用计算机过程控制、自动化仪表和网络通信技术, 对建筑物内机电设备如:空调机组、风机、水泵等 的运行状况及建筑物的环境参数进行自动检测、 监视、优化控制及管理的系统.
BAS属于计算机生产过程控制系统领域,是计算机 生产过程控制系统在民用建筑中的重要应用分支. 因此其设备制造、检验、设计、安装、验收标准, 都应符合国家现行的电气、计算机过程控制以及 自动化仪表专业的相关标准和规范.
中央操作站主要功能
1.各类报告清单 2.密码保护5级 3.图形化编程语言 4.状态改变报告
5.报警信息报告 6.报告分组/报警管理 7.监控点历史 8.累积、统计功能 9.数据库下传/上载功能 10.图形化操作站工作环境 11.能量管理控制 12.时间预定功能 13.设备循环/启停保护 14.重型设备启/停延时 15.供电恢复启动程序 16.用电量限定/负载循环
楼控的控制原理
楼宇自系统的控制目的是提供温湿度舒适的控制,节省能源.其控制范 围为冷冻站系统、空调机组系统、新风机组系统、送排风系统、给排 水系统、变配电系统、发电机组、照明系统、电梯监视系统等. 冷冻站控制系统 受控设备由冷水机组、冷水泵、冷却泵、冷却塔等组成,自控主要目的 就是协调设备之间的连锁控制关系进行自动启停和状态监视,同时根据 供回水温度,压力,回水流量等参数计算系统冷负荷,控制机组运行台数, 已达到节能的目的. 空调机组控制系统 通过空调机组向特定区域提供经过处理的空气达到特定区域的环境保 持舒适性的目的厂区要达到规定温湿度要求,通过检测温湿度参数,与 设定值进行比较,通过DDC计算以控制水阀开度、设备启停达到保持 舒适性环境和节能的目的,同时实时检测各设备状态报警及时对设备进 行检修维护.
楼宇自控系统原理
楼宇自控系统原理一、引言楼宇自控系统是指利用先进的自动化技术和信息通信技术，对楼宇内的照明、空调、供水、供电等设备进行集中控制和管理的系统。
本文将介绍楼宇自控系统的原理及其相关技术。
二、楼宇自控系统的组成楼宇自控系统一般由传感器、执行器、控制器和监控系统等部分组成。
1. 传感器：传感器是楼宇自控系统的重要组成部分，用于感知楼宇内各种参数的变化。
常用的传感器包括温度传感器、湿度传感器、光照传感器等。
传感器将感知到的信号转换为电信号，传送给控制器进行处理。
2. 执行器：执行器是根据控制器的指令，控制楼宇内各种设备的运行状态。
常见的执行器有电磁阀、电动调节阀、电动执行器等。
执行器可以根据控制信号改变设备的工作状态，实现对楼宇内设备的控制。
3. 控制器：控制器是楼宇自控系统的核心部分，负责对传感器采集到的信号进行处理，并根据预设的控制策略生成控制信号，送给执行器控制设备的运行。
控制器采用各种控制算法，如PID控制算法、模糊控制算法等，实现对楼宇内设备的精确控制。
4. 监控系统：监控系统是楼宇自控系统的重要组成部分，用于实时监测楼宇内各个设备的运行状态，并进行数据采集、数据分析和故障诊断。
监控系统可以通过人机界面显示设备的运行状态和参数，并提供报警功能，及时发现设备故障并进行处理。
三、楼宇自控系统的工作原理楼宇自控系统的工作原理可以简单描述为传感器采集信号、控制器处理信号、执行器控制设备运行。
具体步骤如下：1. 传感器采集信号：各种传感器感知楼宇内的温度、湿度、光照等参数的变化，并将采集到的信号转换为电信号，传送给控制器。
2. 控制器处理信号：控制器接收传感器采集到的信号，并根据预设的控制策略进行处理。
控制器可以根据控制算法对数据进行处理，生成相应的控制信号。
3. 执行器控制设备运行：控制器生成的控制信号被送给执行器，执行器根据控制信号改变设备的工作状态。
例如，当温度传感器检测到温度过高时，控制器会发送信号给空调执行器，控制空调的开启或调节温度。
楼宇自控系统介绍
楼宇自控系统具有自动化、智能化、高效节能、安全可靠等特点，能够提高楼 宇的运行效率和管理水平，降低能耗和维护成本，提升楼宇的舒适度和安全性。
楼宇自控系统的重要性
提高楼宇运行效率
提高安全性
楼宇自控系统能够实现各种设施的集 中监控和管理，提高设施的运行效率 和管理水平，减少人工干预和故障率。
楼宇自控系统具备预警和报警功能， 能够及时发现设施故障和安全隐患， 保障楼宇内人员和财产的安全。
总结词
便捷生活、智能管理
详细描述
在智能家居领域，楼宇自控系统解决方案为家庭提供便 捷的生活方式。通过集成了灯光、空调、窗帘、安防等 设备的控制功能，家庭成员可以方便地实现家居设备的 远程控制和定时管理。此外，智能家居系统还能够根据 家庭成员的生活习惯进行智能调整，提高生活的便利性 和舒适度。同时，家庭能源管理功能可以帮助家庭有效 降低能源消耗和费用支出。
将传感器数据以图形化方式展示，方 便用户直观了解楼宇状态。
报警管理
对异常数据进行报警，及时通知用户 处理。
历史数据查询
提供历史数据查询功能，方便用户分 析楼宇运行状态。
控制策略编辑
允许用户根据实际需求编辑控制策略， 实现个性化控制。
网络通信
数据传输
远程控制
将传感器、控制器、执行器等设备连接成 一个网络，实现数据互通。
案例二
总结词
个性化服务、优质体验
详细描述
某五星级酒店采用具有特色功能的楼宇自控系统，根 据客户需求提供个性化的服务。通过智能客房控制系 统，客人可以自由调节客房内的温度、照明等，提高 居住的舒适度。同时，酒店还利用楼宇自控系统对能 源进行精细化管理，确保在提供优质服务的同时降低 能耗和成本。
楼宇自控的原理
楼宇自控的原理
楼宇自控的原理是通过安装在楼宇系统中的传感器、执行器以及控制器等设备，利用无线通信和网络技术实现对楼宇各项设备和系统的集中监测、控制和管理。
具体原理可以分为以下几个步骤：
1. 传感器感知：各种传感器用于感知楼宇内环境的各种参数，如温度、湿度、光照强度、空气质量等，以及楼宇设备的工作状态。
2. 数据采集和传输：传感器采集到的数据经过处理，通过有线或无线通信方式传输到控制器。
数据采集可以通过模拟输入采集或数字输入采集实现。
3. 控制器处理：控制器接收到数据后，会进行处理和分析，判断是否需要调整楼宇设备的状态。
控制器可以根据预设的控制策略来调整设备的工作模式，如调整温度、湿度等。
4. 执行器控制：控制器通过输出控制信号，驱动执行器设备，如电动阀门、电动窗帘、风机等，来实现对楼宇设备的控制和调节。
5. 数据存储与分析：楼宇系统通常会将采集到的数据存储在数据库中，以便后续分析和管理。
数据可以用于统计分析、能源管理、故障诊断等。
6. 用户界面与远程控制：楼宇自控系统通常还提供用户界面和远程控制功能，使用户可以通过手机、平板电脑等终端设备，随时随地监控和控制楼宇设备。
楼宇自控的原理就是通过感知、采集、处理、控制和管理等环节，实现对楼宇设备和系统的智能化和自动化控制。
这样可以提高楼宇能效、舒适度和安全性，减少能源浪费和运维成本。
楼宇自控培训资料
楼宇自控培训资料一、引言随着科技的不断发展，楼宇自控系统在现代建筑中扮演着越来越重要的角色。
它能够实现对建筑物内各种设备的自动化监控和管理，提高能源利用效率，降低运营成本，为人们提供更加舒适、安全和便捷的环境。
为了帮助大家更好地了解和掌握楼宇自控系统，本文将对其进行详细的介绍和培训。
二、楼宇自控系统的概述（一）什么是楼宇自控系统楼宇自控系统（Building Automation System，简称 BAS）是一种将建筑物内的各种机电设备，如空调、照明、电梯、给排水等，通过传感器、控制器、网络通信等技术进行集成和自动化控制的系统。
（二）楼宇自控系统的组成1、传感器：用于采集各种设备的运行状态和环境参数，如温度、湿度、压力、流量等。
2、控制器：对传感器采集的数据进行处理和分析，并根据预设的控制策略发出控制指令。
3、执行器：根据控制器的指令，对设备进行调节和控制，如调节阀、变频器、开关等。
4、网络通信：用于实现传感器、控制器和执行器之间的数据传输和通信，常见的通信协议有 LonWorks、BACnet 等。
（三）楼宇自控系统的工作原理传感器将采集到的设备运行状态和环境参数发送给控制器，控制器对数据进行处理和分析，并与预设的控制策略进行比较。
如果实际数据偏离了预设值，控制器就会发出控制指令，通过执行器对设备进行调节和控制，以使设备运行状态和环境参数恢复到预设范围内。
三、楼宇自控系统的功能（一）设备监控与管理1、实时监测设备的运行状态，如开启/关闭、运行/停止、故障/正常等。
2、记录设备的运行时间、维护周期等信息，便于进行设备维护和管理。
（二）能源管理1、根据室内外环境条件和人员活动情况，自动调节空调、照明等设备的运行参数，实现节能控制。
2、对能源消耗进行计量和统计，分析能源使用情况，为节能措施的制定提供依据。
（三）环境控制1、保持室内温度、湿度、空气质量等环境参数在舒适范围内，提高人员的工作和生活舒适度。
《楼宇自控系统》课件
对未来发展的展望与建议
随着物联网、云计算等技术的发展，楼宇自控系统将 进一步实现智能化和集成化，提高对楼宇设备的感知
和调控能力。
输标02入题
未来楼宇自控系统将更加注重人性化、个性化需求， 提高用户体验和舒适度，满足人们对高品质生活的追 求。
01
03
政府和企业应该加大对楼宇自控系统的支持和投入， 加强人才培养和交流，推动相关标准和规范的制定和
06
结语
总结楼宇自控系统的价值与意义
楼宇自控系统是现代智能建筑的重要组 成部分，通过自动化控制技术实现对楼 宇内的设备进行集中管理和监控，提高 楼宇的运营效率和管理水平。
楼宇自控系统能够降低能源消耗和运行成本 ，提高楼宇的可持续性和环保性，符合绿色 建筑的发展趋势。
楼宇自控系统可以提高楼宇的安全 性和可靠性，保障人员和财产的安 全，增强楼宇的综合竞争力。
可编程逻辑控制器（PLC）
具备强大的逻辑运算和编程能力，适用于复杂的 控制需求。
ABCD
分散控制器
嵌入式控制器
集成度高、体积小，适用于小型设备和场景。
执行器技术
电动调节阀
根据控制器指令调节水、气等管道的流量和温度。
电动开关
控制电源的通断，如照明开关、插座等。
03
楼宇自控系统应用场景
办公楼宇
办公楼宇是楼宇自控系统的重要应用 场景之一。通过楼宇自控系统，可以 实现办公楼宇的智能化管理，提高建 筑物的能源利用效率和环境舒适度， 降低运营成本。
楼宇自控系统可以对办公楼宇内的空 调系统、照明系统、电梯系统等进行 智能控制，实现节能减排和绿色环保 的目标。
商业建筑
特点
楼宇自控系统具有自动化、智能化、 集成化、节能环保等特点，能够实现 设备的远程监控、故障预警、数据分 析等功能，提高建筑的管理效率和运 营水平。
BA系统控制范围及原理
BAS控制功能
(2)控制方案： -空调机，新风阀门，冷水阀门联锁动作。 -空调机可按时间启停。 -空调机启动顺序为：打开新风阀门，启动风机，确认风机运 行，调 节冷水阀门控制送风温度。 -空调机停止顺序为：关闭冷水阀门，，停止风机，关闭新风 阀门。 -通过安装的温度传感器,测量出风温度，充分利用风量，节 约能源。夏季、冬季工况时，室外温度值远高于或低于新 风温度值时，新风风门按最小换气次数决定最小开度，与 风机同步开启，在保证室内空气的卫生标准的前提下，最 大限度地节约能源。在过渡季节时，调整风门预设开度， 最大程度地利用室外空气的焓值
VAV-变风量空调系统
VAV控制方法：
定静压定温度法
定静压变温度法(CPT) 变静压变温度法(VPT) 室内送风量的控制 系统总送风量控制
• DDC选型
1. 对BA系统的了解，以及相应的控制要求 2. 对Honeywell DDC系统配置的了解，为提供相应
BAS控制功能 新风机组
(1) 监控功能： -监测送风温湿度。 -由风压差开关测量风机两侧压差，监视风机运行 状态，异常即报 警，并记录风机累计运行时间。 -监测风机故障报警。 -由风压差开关测量空气过滤器两侧压差，压差超 过设定值时报警， 尽快进行维护工作。 -风机启停控制。 -调节冷水阀门开度。 -控制加湿阀开关。 -控制新风阀门开度。
-如运行水泵，冷冻机组或冷却风扇发生故障，备用组别自动投入。
BAS控制功能
74
8
9
56 2
1 2 3 4 5 6 7 8 9 10 11
锅炉及热水泵是给大厦提供热源的设备，由锅炉产生热水，经过温度调节后通 过管路送到大厦的各个地方。
点的描述
1. 模拟量输入温度传感器--测量热水供水温度. 2. 模拟量输入温度传感器--测量热水回水温度. 3. 数字量输出热水泵控制--控制热水泵P1的启/停. 4. 数字量输入热水泵状态--检测热水泵P1运行状态(运行/停止) . 5. 数字量输出热水泵控制-- 控制热水泵P1的启/停. 6. 数字量输入热水泵状态--检测热水泵P2运行状态(运行/停止) . 7. 模拟量输入温度传感器--测量锅炉B1供水温度 . 8. 模拟量输入温度传感器--测量锅炉B2供水温度 . 9. 模拟量输出锅炉供水阀驱动--锅炉B2供水阀的开度 . 10. 模拟量输出锅炉供水阀驱动--控制锅炉B2供水阀的开度 . 11. 模拟量输出三通阀驱动--控制回水和锅炉供水的混合比例 .
楼宇自控系统监控内容
楼宇自控系统监控内容冷热源系统空调系统送排风系统给排水系统变配电系统照明系统电梯监测等。
1 冷热源系统**大厦的冷热源由位于11层的冷热水系统提供。
系统监控对象：6台风冷热泵机组、8台离心水泵及相关温度、压力、流量参数。
由于冷热源系统是建筑物内的用电大户，也是直接决定办公环境好坏的重要系统，并且该系统设备价格昂贵、日常保养和维护工作所需的人力和物力也很大。
因此，对冷/热源系统实施有效的监控和管理是至关重要的。
楼宇自控系统能实施以下功能：系统负荷控制通过监测空调水供回水温度和空调水流量计算出大楼的冷/热负荷，在此基础上对机组进行台数控制。
领先/滞后的控制在拥有多台风冷热泵机组的情况下，为了使每台机组的运行时间趋于合理，通过比较各台机组的运行时间，从而决定各台机组开启的顺序。
对于冷热源系统，楼宇自控系统具体监控内容如下：·监测- 风冷热泵机组手／自动状态、运行状态和故障状态；- 风冷热泵机组累计运行时间，发出定时检修提示；- 离心水泵手/自动状态、运行状态和故障状态；- 离心水泵累计运行时间，发出定时检修提示；- 空调水（冷冻水/空调热水）供、回水温度和回水流量；- 空调水供、回水压差；- 空调膨胀水箱高、低液位报警。
·控制- 定时控制；按预先编排的时间程序控制系统启停。
- 根据空调水供、回水温度和回水流量，计算大楼实际冷或热负荷，进行机组台选控制，并控制相应的水泵；- 根据DDC内部存储的风冷热泵机组累计运行时间，对风冷热泵机组进行时间均衡调节，系统为优先权设计：需要启动时，开启累计运行时间最短的机组；需要关闭时，关闭累计运行时间最长的机组；- 按正确顺序依次联锁启停设备；启动：离心水泵→风冷热泵机组停机：风冷热泵机组→离心水泵- 根据空调水供、回水总管压差，PID调节旁通阀开度，保持空调水供水压力稳定。
2 空调系统**大厦空调系统监控对象为空调机组、新风机组，空调/新风机组位于各层空调机房内。
霍尼韦尔楼宇自控系统介绍-控制原理图说明
5.连锁保护控制
保护：风机启动后，其前后压差过低时故障报警，并连锁停机 防冻保护：当温度过低时，开启热水阀，关闭风门，停风机
说明：本图中表示两管恒风变水带加湿新风机的BAS监控系统，可根据具体应用取舍
Honeywell Confidential
数 字 输 入 (DI) 自/手动转换 运行状态 故障报警 滤网 阻塞报警 水流/ 水位开关 防冻开关 阀门 状态反馈
数 字 输 出 (DO) 风机开关
Honeywell Confidential
水泵启停
蝶阀控制
加热丝开关
风阀开关
声光报警
新风机组
Honeywell Confidential
新风机组
故障报警
手自动状态 合计 生活水箱（单台） 溢流水位 停泵水位 启泵水位 低报警水位 合计
Honeywell Confidential
1*n
1*n 0 AI 0 AO 3*n DI 1 1 1 1 0 0 4 1 1*n DO 现场设备 MAC-3-5M MAC-3-5M MAC-3-5M MAC-3-5M XFL823/824 XFL823/824 选择DDC
2.参数监测及报警
说明：本图中表示排烟风机的BAS监控系统，可根据具体应用取舍
Honeywell Confidential
送排风、排烟机系统
送排风机 运行状态 故障报警 AI AO DI 1 1 DO 现场设备 选择DDC
手自动状态
风机开关控制 合计 排烟风机（消防风机） 运行状态 故障报警 合计 0 0 0 AI 0 AO
新风机组
新风机组 PAU-1 风机启停控制 AI AO DI DO 1 Field Device 选择DDC
楼宇自控系统(BA)一冷热源监控
楼宇自控系统（BA）一冷热源监控楼宇自动化系统或建筑设备自动化系统（BAS系统）是将建筑物或建筑群内的电力、照明、空调、给排水等管理设备或系统，以集中监视、控制和管理为目的而构成的综合系统。
BAS通过对建筑（群）的各种设备实施综合自动化监控与管理，为业主和用户提供安全、舒适、便捷高效的工作与生活环境，并使整个系统和其中的各种设备处在最佳的工作状态，从而保证系统运行的经济性和管理的现代化、信息化和智能化。
因此，采用BAS系统可以大量的节省医院人力、能源、降低设备故障率、提高设备运行效率、延长设备使用寿命、减少维护及营运成本，提高建筑物总体运作管理水平。
需求分析采用楼宇自动化控制系统对大楼的主要建筑机电设备进行集中监视和控制，以实现节能和降低运行成本为目标，保证大楼空气质量和环境舒适度，同时，提高物业管理人员的工作效率，保证设备的正常运转和日常保养，最终达到舒适、高效、节能的目标。
该项目BAS系统主要包括以下主要内容：空调冷热源系统包括对冷冻站及热源系统的运行工况进行监视、控制、测量与记录。
空调机组及通风系统包括空调机组、新风机组、送排风机。
通过楼宇自动化控制系统保证室内的空气温湿度、环境质量等参数在一定控制范围内，同时程序化机组启停，实现舒适、节能的目标。
给排水系统包括对生活水系统、排水系统、集水井高低液位监测，相关水泵运行监视和联动控制。
变配电系统通过接口方式读取主要电力参数，监视电力配电情况，记录和分析不同时段电力负荷，提交能源管理系统和集成管理系统。
照明控制监视主要照明回路的手/自动状态和开关状态的记录，控制以及联动控制部分照明回路。
电梯系统通过接口方式监视电梯的运行数据与其它系统的数据交换和通信一方面通过通讯接口实现与冷热源系统、智能照明系统、变配电系统、电梯系统的数据通讯，另一方通过建筑设备控制与管理系统与大楼集成管理系统的集成，实现与消防集成管理系统数据通讯和联动控制功能。
系统结构楼宇自控系统结构本系统采用共享总线型网络拓扑结构，本系统管理层设置了1个中央监控中心、N个操作员终端、1个BCM-ETH/MSTP网络控制器，通过MS/TP现场控制总线，连接若干个DDC控制器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7)柴油发电机三相电压、三相电流、频率及运行或故障信号、
油位指示及报警信号。
8)变压器室、高／低压配电室、发电机房内温度。
12
供配电系统监测主要内容
通常有专业公司提供数据接口 各自动开关、断路器状态监测 三相电压、电流检测 有功、无功功率与功率因素检测 电网频率、谐波检测 变压器温度检测与故障报警 用电量检测
3
供配电基础
电力网 输配电线路和变电所 输电、配电 高压、低压
电压等级 8级 0.22 0.38 3 6 10 35 110 220 Kv
负荷等级 一级负荷、二级负荷、三级负荷
4
常见供电方案
• 0.22/0.38kv，负荷小、可靠性低，临近变 电所供电。 • 1路10（6）kv 供电， 三级负荷供电、或 一级负荷备用电源。 • 2路10（6）kv供电，负荷容量大，可靠性 高，一二级负荷常用方式。 • 2路10（6）kv、自备发电机备用 ，负荷容 量大，可靠性高，一级负荷。 • 2路35kv、自备发电机备用，特大负荷，大 型企业、超高层建筑。
