第二节 润滑剂
二、机油的使用特性及机油添加剂 汽车发动机机油在润滑系统内循环流动，循环次数 每小时可达100次。机油的工作条件十分恶劣，在循环 过程中，机油与高温的金属壁面及空气频频接触，不断 氧化变质。窜入曲轴箱内的燃油蒸气、废气以及金属磨 屑和积炭等，使机油受到严重污染。另外，机油的工作 温度变化范围很大：在发动机起动时为环境温度；在发 动机正常运转时，曲轴箱中机油的平均温度可达95℃或 更高。同时，机油还与180～300℃的高温零件接触， 受到强烈的加热。
5
润滑系油路
第二节 润滑剂
思考题2-1：机油有哪些功用？
Hale Waihona Puke 一、机油的功用 润滑作用：将机油不断地供给运动零件的摩擦表面，形成一 定的油膜，减少零件的摩擦和磨损； 冷却作用：润滑油在润滑各摩擦表面的同时，吸收各摩擦表 面的热量，降低各摩擦表面的温度； 清洁作用：润滑油在循环流动中，可清除摩擦表面的磨屑等 杂质； 密封作用：在运动零件之间、气缸壁上形成的油膜可以提高 零件的密封效果； 防锈作用：在零件表面形成油膜，防止金属机件发生氧化锈 蚀； 液压作用：可以利用润滑油作液压油； 缓冲作用：在运动零件表面形成油膜，吸收冲击减小振动。
9
第二节 润滑剂
机油应具有下列使用特性： 4.较低的起泡性 由于机油在润滑系中快速循环和飞溅，必 然会产生泡沫。如果泡沫太多，或泡沫不能迅速消除，将造 成摩擦表面供油不足。控制泡沫生成的方法，是在机油中添 加泡沫抑制剂。 5.强烈的清净分散性 机油的清净分散性是指机油分散、 疏松和移走附着在零件表面上的积炭和污垢的能力。为使机 油具有清净分散性，必须加入清净分散添加剂。 6.高度的极压性 在摩擦表面之间的油膜厚度小于0.3～ 0.4μｍ的润滑状态，称边界润滑。习惯上把高温、高压下的 边界润滑，称为极压润滑。机油在极压条件下的抗摩性叫作 极压性。
第二节 润滑剂
二、机油的使用特性及机油添加剂 汽车发动机机油在润滑系统内循环流动，循环次数 每小时可达100次。机油的工作条件十分恶劣，在循环 过程中，机油与高温的金属壁面及空气频频接触，不断 氧化变质。窜入曲轴箱内的燃油蒸气、废气以及金属磨 屑和积炭等，使机油受到严重污染。另外，机油的工作 温度变化范围很大：在发动机起动时为环境温度；在发 动机正常运转时，曲轴箱中机油的平均温度可达95℃或 更高。同时，机油还与180～300℃的高温零件接触， 受到强烈的加热。
5
润滑系油路
第二节 润滑剂
思考题2-1：机油有哪些功用？
Hale Waihona Puke 一、机油的功用 润滑作用：将机油不断地供给运动零件的摩擦表面，形成一 定的油膜，减少零件的摩擦和磨损； 冷却作用：润滑油在润滑各摩擦表面的同时，吸收各摩擦表 面的热量，降低各摩擦表面的温度； 清洁作用：润滑油在循环流动中，可清除摩擦表面的磨屑等 杂质； 密封作用：在运动零件之间、气缸壁上形成的油膜可以提高 零件的密封效果； 防锈作用：在零件表面形成油膜，防止金属机件发生氧化锈 蚀； 液压作用：可以利用润滑油作液压油； 缓冲作用：在运动零件表面形成油膜，吸收冲击减小振动。
9
第二节 润滑剂
机油应具有下列使用特性： 4.较低的起泡性 由于机油在润滑系中快速循环和飞溅，必 然会产生泡沫。如果泡沫太多，或泡沫不能迅速消除，将造 成摩擦表面供油不足。控制泡沫生成的方法，是在机油中添 加泡沫抑制剂。 5.强烈的清净分散性 机油的清净分散性是指机油分散、 疏松和移走附着在零件表面上的积炭和污垢的能力。为使机 油具有清净分散性，必须加入清净分散添加剂。 6.高度的极压性 在摩擦表面之间的油膜厚度小于0.3～ 0.4μｍ的润滑状态，称边界润滑。习惯上把高温、高压下的 边界润滑，称为极压润滑。机油在极压条件下的抗摩性叫作 极压性。
发动机润滑系统培训

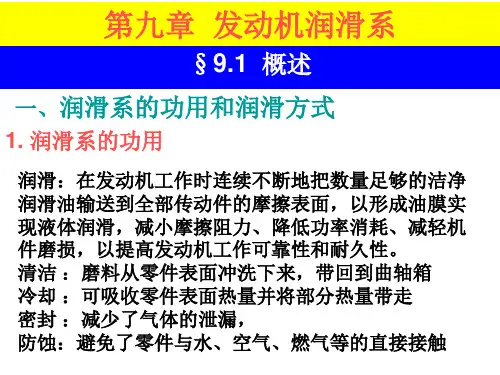

发动机润滑系统培训1. 简介：发动机是汽车的心脏，而润滑系统就是发动机的血管，里面流淌着"鲜血”—润滑油，保证发动机正常运转。
1.1 润滑系统的功用：发动机工作时，很多传动零件都是在很小的间隙下做高速相对运动的，如曲轴住轴颈与主轴承，曲轴连杆轴颈与连杆轴承，凸轮轴轴颈与凸轮轴轴承，活塞、活塞环与气缸壁面，配气机构各运动副及传动齿轮副等。
尽管这些零件的工作表面都是经过精细的加工，但是放大来看这些表面都是凸凹不平的（见下图）。
若不对这些表面进行润滑，它们之间将发生强烈的摩擦。
金属表面的干摩擦不仅增加发动机的功率消耗，加速零件表面的磨损，而且还可能由于摩擦产生的热将零件工作表面烧损，致使发动机无法运转。
润滑系的功用就是在发动机工作时连续不断地把数量足够的洁净润滑油输送到全部运动件的摩擦表面，并在摩擦表面之间形成油膜，实现液体摩擦，从而减小摩擦阻力、降低功率消耗、减轻机件磨损，以达到提高发动机工作可靠性和耐久性的目的。
主要总结为以下几点：（1）润滑润滑油在运动零件的所有摩擦表面之间形成连续的油膜，以减小零件之间的摩擦。
（2）冷却润滑油在循环的过程中流过零件工作表面，以降低零件的温度。
（3）清洗润滑油可以带走摩擦表面产生的金属岁末及冲洗掉沉积在气缸、活塞、活塞环及其它零件上的积炭。
（4）密封附着在气缸壁、活塞及活塞环上的油膜，可起到密封防漏的作用。
（5）防锈润滑油有防止零件发生锈蚀的作用。
1.2 润滑方式由于发动机传动件的工作条件不尽相同，因此，对负荷及相对运动速度不同的传动件才用不同的润滑方式。
（1）压力润滑压力润滑是以一定的压力把润滑油供入摩擦表面的润滑方式。
这种方式主要用于主轴承、连杆轴承及凸轮轴承等负荷较大的摩擦表面的润滑。
（2）飞溅润滑利用发动机工作时运动件的溅泼起来的油滴或油雾润滑摩擦表面的润滑方式，称飞溅润滑。
该方式主要是用来润滑负荷较轻的气缸壁面和配气机构的凸轮、挺柱、气门杆以及摇臂等零件的工作表面。
