风电场无功补偿装置运行规程
风电场SVG系统运行规程
风电场SVG系统运行规程1. 适用范围本规程适用于*公司坝头风电场SVG系统的运行和维护管理。
2. 引用标准国家电网公司电力安全工作规程（变电部分）厂家资料及相关技术说明书3. SVG系统的技术规范系统装设-4～+22Mvar大功率可关断电力电子器件组成的逆变器为其核心部分的SVG静止无功发生器成套装置实现既能补偿容性无功22Mvar，又能补偿感性无功4Mvar。
3.1主要技术参数工作环境条件：a、相对湿度：10%—90%b、大气压力：86~106kPa交流电源：额定电压：220V，允许偏差-15%—+10%频率：50Hz，允许偏差±0.5Hz波形：正弦，波形畸变不大于5%直流电源：a、额定电压：220Vb、允许偏差：-20%—+10%c、波纹系数：不大于5%二次回路额定参数：交流电源5A 交流电压：100V 频率：50Hz功率消耗：交流电流回路：当IN=5A时，每相不大于1VA当IN=1A时，每相不大于0.5VA交流电压回路：当额定电压时，每相不大于1VA过载能力：a.交流电流回路：1.2倍额定电流，连续工作b.交流电压回路：1.2倍额定电压，连续工作c.直流电源回路：80%～110%额定电压，连续工作4. SVG工作原理SVG的基本原理：将电压源型逆变器（Voltage Sourced Converter，简称VSC），经过电抗器或者变压器并联在电网上，通过调节逆变器交流侧输出电压的幅值和相位，或者直接控制其交流侧电流的幅值和相位，迅速吸收或者发出所需要的无功功率，实现快速动态调节无功的目的。
当采用直接电流控制时，直接对交流侧电流进行控制，不仅可以跟踪补偿冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。
图1为SVG原理图，将系统看作一个电压源，SVG可以看作一个可控电压源，变压器可以等效成一个连接电抗器。
表1给出了SVG三种运行模式的原理说明。
图1 SVG工作原理图表一 SVG的三种运行模式泰开电力电子有限公司生产的SVG装置主要由连接电抗器、控制屏、启动柜和功率柜等组成，其一次电路如图2所示。
(完整版)第二章风电场无功补偿
2.1.2 并联电容器补偿无功功率的方式
5、随器补偿与跟踪补偿
随器补偿是指将低压电容器通过低压保险接在配电变压器二次侧，以补偿配 电变压器空载无功功率的补偿方式。
配电变压器在轻载或空载时的无功负荷主要是变压器的空载励磁无功 功率，配电变压器空载无功功率是农网无功负荷的主要部分，对于轻负载的 配电变压器而言，这部分损耗占供电量的比例很大，从而导致电费单价的增 加，不利于电费的同网同价。
并联电容器优点： 价格低廉、安装灵活、操作简单、运行稳定、维护方便
并联电容器缺点： ①其无功功率输出与电压平方成正比，低电压时无功功率输出减小，而 这时的系统却需要更多的无功功率； ②电容器提供的无功功率在电压稳定时是不变的，不能随系统无功功率 需求的变而改变，是一种静态无功功率补偿装置，适用于无功功率需 求稳定的场所，但即使这样，也容易造成欠补偿或过补偿。
优点：安装方便，有利于控制电压水平，且易于实现自动投切，运行可靠， 利用率高，维护方便，能减少配电网、用户变压器及专供线路的无功 负荷和电能损耗。
缺点：当电气设备不连续运转或轻负荷，又无自动控制装置时，会造成过补 偿，使运行电压抬高，电压质量变坏，因此，补偿装置需要较频繁投 切；不能减少电力用户内部各条配电线路的无功负荷和电能损耗。
2.1 并联电容器
电容器是电子工业与电工设备中的基本元件之一。电容器就是储 藏电荷的容器。电容器通常由两块中间隔以绝缘介质的导电板组成。 两块绝缘板中间的介质可以是气体、液体、固体或者混合体。
电容器的命名方法很多，主要分为以下几种： 按接入系统的方式：并联电容器、串联电容器 按电压级别：高压电容器、低压电容器
QC av Pmax (tan1 tan2 )
风电场无功补偿装置运行规程

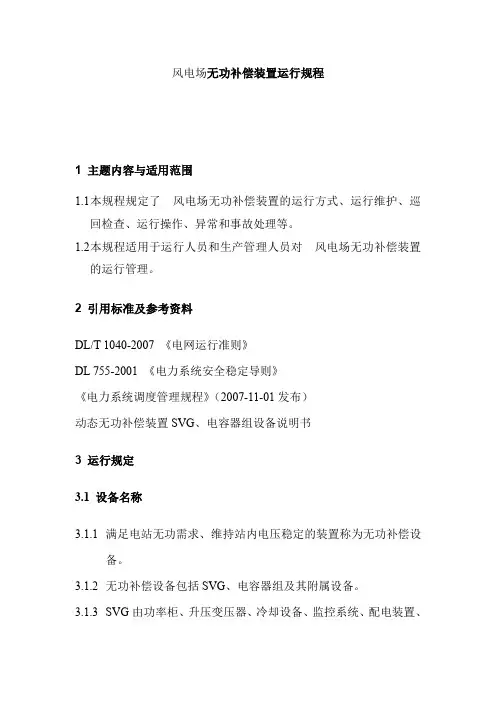

风电场无功补偿装置运行规程1 主题内容与适用范围1.1本规程规定了风电场无功补偿装置的运行方式、运行维护、巡回检查、运行操作、异常和事故处理等。
1.2本规程适用于运行人员和生产管理人员对风电场无功补偿装置的运行管理。
2 引用标准及参考资料DL/T 1040-2007 《电网运行准则》DL 755-2001 《电力系统安全稳定导则》《电力系统调度管理规程》（2007-11-01发布）动态无功补偿装置SVG、电容器组设备说明书3 运行规定3.1 设备名称3.1.1满足电站无功需求、维持站内电压稳定的装置称为无功补偿设备。
3.1.2无功补偿设备包括SVG、电容器组及其附属设备。
3.1.3SVG由功率柜、升压变压器、冷却设备、监控系统、配电装置、控制系统、保护装置等设备组成（主要设备的双重编号描述）。
3.1.4电容器组由电容器、电抗器、放电线圈、控制系统、保护装置等设备组成（主要设备的双重编号描述）。
3.2 管辖范围石井风电场220KV升压站的35KV单母线装设一套36.4Mvar(1套±10 Mvar SVG﹢2套13.2 Mvar FC)无功补偿设备；无功补偿设备属当班值长管辖，投退无功补偿装置应按调度指令进行。
3.3 无功补偿设备投运基本要求3.3.1应有设备试验报告、调试报告、交接验收报告及竣工图等。
3.3.2应有设备出厂的试验报告、质量证书，包括必要的检测、检验报告。
3.3.3应有设备制造商提供的有效版本的设备维护手册，包括主要部件的更换说明、电气及机械图纸。
3.3.4所属设备标示齐全。
3.3.5所属设备调试、试验工作全部结束，具备投运条件。
3.4 对运行人员的要求3.4.1接受并完成设备厂家的培训，培训成绩合格。
3.4.2熟悉设备手册中所有的安全说明和有关安装、操作和维护的规定。
3.5 对SVG设备的相关规定3.5.1 SVG运行操作规定3.5.1.1巡视运行中的SVG设备时严禁打开任何柜门，特别是充电柜、功率柜，与升压变压器和隔离刀闸保持一定的安全距离，不得越过设置的遮拦。
南方电网风电场无功补偿及电压控制技术规范QCSG1211004-2016
Q/CSG 中国南方电网有限责任公司企业标准南方电网风电场无功补偿及电压控制技术规范目次前言 (II)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 电压质量 (5)4.1 电压偏差 (5)4.2 电压波动与闪变 (5)5 无功电源与容量配置 (5)5.1 无功电源 (5)5.2 无功容量配置 (5)6 无功补偿装置 (5)6.1 基本要求 (5)6.2 运行电压适应性 (6)7 电压调节 (6)7.1 控制目标 (6)7.2 控制模式 (6)8 无功电压控制系统 (6)8.1 基本要求 (6)8.2 功能和性能 (6)9 监测与考核 (7)9.1 无功和电压考核点 (7)9.2 无功和电压考核指标 (7)9.3 无功和电压监测装置 (7)10 无功补偿及电压控制并网测试 (7)10.1 基本要求 (7)10.2 检测内容 (7)前言本标准按照GB/T 1.1-2009给出的规则起草。
本规定由中国南方电网有限责任公司系统运行部提出、归口并负责解释。
本标准起草单位：中国南方电网有限责任公司系统运行部，广东电网有限责任公司电力科学研究院本标准主要起草人：吴俊、曾杰、苏寅生、盛超、陈晓科、宋兴光、李金、杨林、刘正富、王钤、刘梦娜南方电网风电场无功补偿及电压控制技术规范1 范围本标准规定了风电场接入电力系统无功补偿及电压控制的一般原则和技术要求。
本标准适用于通过35kV及以上电压等级输电线路与电力系统连接的风电场，通过其他电压等级集中接入电网的风电场可参照执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 12325 电能质量供电电压偏差GB/T 12326 电能质量电压波动和闪变GB/T 19963 风电场接入电力系统技术规定GB/T 20297 静止无功补偿装置（SVC）现场试验GB/T 20298 静止无功补偿装置（SVC）功能特性SD 325 电力系统电压和无功电力技术导则（试行）DL/T 1215.1 链式静止同步补偿器第1部分：功能规范导则DL/T 1215.4 链式静止同步补偿器第4部分：现场试验Q/CSG110008 南方电网风电场接入电网技术规范Q/CSG 110014 南方电网电能质量监测系统技术规范Q/CSG 1101011 静止同步补偿器（STA TCOM）技术规范3 术语和定义下列术语和定义适用于本标准。
无功补偿操作规程
无功补偿操作规程无功补偿是电力系统中一种重要的措施，用于改善系统功率因数，提高电网的稳定性和经济性。
无功补偿操作规程是指在无功补偿装置的运行过程中，所需遵守的一系列操作规范和步骤，以确保装置的安全运行和有效发挥作用。
下面我将为您详细介绍无功补偿操作规程。
一、装置运行前准备1. 检查装置的功能和信号连接是否正常，并进行必要的调试和校准。
2. 确认装置的保护和控制系统是否正常运行，如电流、电压、频率等参数是否在额定范围内。
3. 检查无功补偿装置的绝缘状况，必要时进行清洁和修复。
4. 确认补偿电容器的额定容量和电压是否与实际情况相符，同时检查其接地和接线是否良好。
二、装置运行过程中的操作规范1. 确认装置的电源是否正常，如电源电压和频率是否稳定。
2. 监测装置的运行参数，如电流、电压、功率因数等，确保其在设计范围内。
3. 定期检查电容器的温度、电压和电流，确保其正常运行。
4. 如发现装置存在异常情况，如过热、过流等，应立即停止运行，并寻找问题原因进行排查和修复。
5. 定期对补偿电容器进行维护和检修，如清洁、更换损坏的元件等。
6. 定期检查装置的保护和控制系统，如保护装置的可靠性，控制系统的响应速度等。
7. 加强装置周围的安全措施，如设立警示标志、防护罩等，防止人员误操作和意外伤害。
三、装置停机及事故处理1. 在无功补偿装置长期停用时，应切断其电源，并进行全面的维护和检修，确保其性能和稳定性。
2. 如发生装置故障或事故，应立即停止运行，并按照事故处理流程进行蔓延和维修，及时排除隐患。
3. 在装置故障修复后，应进行功能测试和安全评估，确保装置正常运行。
四、记录与报告1. 记录装置的运行参数和维护保养情况，以便及时发现问题和进行统计分析。
2. 定期编写运行报告，总结装置的运行情况和存在的问题，提出改进建议和措施。
3. 在发生重大事故时，及时向上级主管部门和相关单位报告，并配合相关部门进行事故调查和处理。
以上是无功补偿操作规程的一般内容和要求，根据实际情况和装置特点，还需对具体工作进行规范和详细说明。
无功补偿装置运行管理规定
无功赔偿装置运转管理规定一、无功赔偿装置的正常运转和检查：1、依据电气设施的巡视检查制度，每日应付运转中的无功赔偿装置巡视检查，换班时也应列入检查交接项目。
巡视检查内容依据下述2~10条进行。
2、电容器外壳各部能否渗漏油。
3、电容器外壳能否鼓肚，膨胀量能否超出正常热胀冷缩的弹性同意度。
4、电容器外壳油漆能否零落，变色。
5、套管能否洁净完好，有无裂纹，放电现象。
6、引线、铜排、电缆连结处有无松动，零落和断线，发热变色（可用测温枪丈量）。
电容器回路中任何连结处接触不良都可能惹起高频振荡的电弧 , 使电容器过热和场强过高而初期破坏，甚至使整个设施发生故障。
7、注意异声：应划分是放电声，仍是机械振动的噪音。
9、检查配套设施，包含开关刀闸，互感器，支持绝缘子，二次设施放电装置等（必需的地方用测温枪丈量），网状遮栏完好，门窗完满。
防小动物举措完满。
10、电流表和电压表的指示，注意三相电流能否均衡，相差太大可能电容器发生破坏，熔丝熔断，系统电压不均衡，也会惹起三相电流不均衡，同时注意电压不行超出同意值。
二、电容器组在投切操作时的着重事项：电容器组的投入和切除应听从指令，并在运转记录簿上做好记录。
1、在环境温度过高、三相电流相差过大或电压超出同意值时应停用电容器组，电容器发生爆炸，起火等状况应立刻停用。
2、电容器组在断开后，应经充足放电后( 一般三至五分钟 ) 才能再行合闸，在合闸操作时，若发生开关机械打滑，合不上等状况，不行连续进行合闸操作。
3、主变停电或 10KV母线失压后，一定将电容器开关断开，待系统恢复正常后，再将电容器组投入。
4、电容器开关跳闸，不同意强行试送，依据保护动作状况进行剖析判定，认真检查电容器有无熔丝熔断，鼓肚，过热，爆裂或套管放电印迹。
5、电容器在运转中发现熔丝熔断，而开关不跳闸，可持续运转，直到切除的电容器过多，造成电流不均衡超出同意值时，一并停电进行办理；6、电容器停用检修保护时，应先分断并拉出电容器配出柜断路器，再合接地刀，再拉开电容器进线闸刀；在人接触电容器前，无论有无放电装置，均需先将电容器放电，各端头短路接地，关于熔丝熔断的电容器可能残留节余电荷，在接触前，还应独自将端子间短路接地。
风场无功补偿运行规程
35KV动态无功补偿装置（SVG+FC）运行规程SVG动态无功补偿装置使用的是XX变流技术国家工程研究中心有限公司的产品。
额定容量21000kvar，工作额定电压35KV。
装置能够按系统需求大量快速的提供可调无功电源，来补偿系统所缺无功，进而调整电压，维持系统无功潮流平衡，减少损耗，滤除系统部分谐波，提高供电可靠性。
1. 控制策略无功补偿采样点在主变高压侧，在主变低压35kV母线上补偿。
补偿控制目标是以电压和功率因数做为控制目标，电压作为第一控制条件当电压满足控制要求时以功率因数作为调节目标实现无功调整的控制策略。
2.设备操作（投入/退出SVG）2.1 一般工作情况根据该风电场负载情况，正常运行时只需投入SVG支路，操作流程如下说述：（1）合隔离开关QS1（2）先合断路器QF1，再投入SVG支路，可实现感性7Mvar~容性7Mvar连续可调；当风电场负载增加，容性无功需求大于7Mvar时，投入SVG支路及一组FC 支路，操作流程如下所述：投入时：（1）合隔离开关QS2，QS3;（2）合断路器QF2，投入一组FC支路，可实现感性7Mvar~容性14Mvar连续可调。
切除时：（1）断开断路器QF2，一组FC支路退出运行；（2）断开断路器QF1，SVG支路退出运行；（3）断开隔离开关QS1，QS2；2.2 特殊工作情况根据该风电场负载情况，当功率因数不足时（低于0.98）需投入SVG支路及FC1、FC2支路，操作流程如下所述：投入时：（1）投入SVG支路及一组FC支路；（2）合开关QF3，投入两组FC支路，可实现感性7Mvar~容性21Mvar连续可调。
切除时：（1）断开断路器QF3， FC1支路退出运行；（2）断开断路器 QF2，FC2支路退出运行;（3）断开断路器QF1，SVG支路退出运行；（4）断开隔离开关QS1，QS2，QS3；3．操作注意事项3.1 FC退投操作注意事项：（1）确认设备正常及滤波补偿装置断路器处于分闸位置（2）关好滤波补偿装置门锁（3）确认各种指示和监控正常（4）断路器合闸送电（5）断路器分闸（6）合上接地刀闸，分别在电容器组两端挂地线3.2电力滤波器退投注意事项：（1）正常情况下，电力滤波器投入运行（2）当电力滤波器母线电压超过电容器额定电压的 1.1倍或电流超过额定电流的1.3倍以及电容的环境温度超过45℃时，均应将其推出运行。
无功补偿装置安全操作规程
严禁在不熟悉此设备安全操作规程的情况下执行下列所有行为1.操作步骤1.1.现场手动合闸操作1.1.1送电前的各项检查a)装置柜中的高压真空断路器的接地刀闸应在断开位置。
b)关好柜门，装置上各信号显示正常。
c)送到上一级断路器柜的各告警或报警信号都应正常。
1.1.2通知上一级断路器柜合闸。
高压一旦送上，此时母线高压带电也应有显示。
1.1.3合上各部分操作电源开关。
1.1.4将钥匙转换开关转换为“手动”，按其面板上的合闸按键，即可实现按需要手动投切。
1.2.现场手动分闸1.1.1首先把钥匙转换开关转换为“手动”，按其面板上的分闸按键，然后即可退出电容器。
1.1.2通知上一级断路器柜分闸。
1.1.3将柜中的高压接地开关合上，此时接地刀闸应在合上位置。
2.停电检修步骤设备正常运行时，禁止打开各柜柜门，同时高压带电显示器在闭锁状态，安装在各柜的电磁锁处于闭锁打不开柜门。
打开柜门操作步骤：先退出运行的电容器-通知上一级断路器柜分闸-过10分钟→合柜内的高压接地开关→停操作电源→拧开柜门锁→即可打开柜门；首先验电，然后放掉电容器的残压，方可检修。
3.运行和保养注意事项3.1.本装置的电容器额定电压为10kV，频率为50Hz，实际运行时电网电压不应超过装置额定电压的1.1倍。
如电网电压过高，应将电压调整至正常再运行。
3.2.投入运行的装置，应每天进行一次详细的检查并作好记录，尤其是各个电气数据、温度和噪声等参数变化情况。
3.3.在进行拆卸、维护、检修作业时，必须按电气检修规程中规定，最后合上高压接地开关，并作好安全防护方可进行作业。
3.4.保养时应着重检查电气接触可靠性，紧固件的紧固状况，搞好除尘清洁工作，发现有渗漏现象时应退出运行，更换器件或送修。
3.5.经常检查整套装置的防护状况，严防各种动物进入箱内。
3.6.在运行中发现高压熔断器熔断时，应首先查清原因，并将问题处理好方可送电。
停送电操作需考虑电炉的运行状态。
风电场(光伏电站)无功补偿装置操作手册
某某电力股份有限公司企业标准Q/HFNN-102.02-01-2020风电场（光伏电站）#1SVG、#2SVG无功补偿装置操作手册2020-10-15 发布 2020-10-22实施某某电力股份有限公司发前言本标准是某某电力股份有限公司（以下简称“”或“公司”）标准体系工作的需要而编制，是企业标准体系建立和实施的技术标准，目的是为了规范生产技术管理，从而加快企业标准体系的完善，适应国家标准和国际先进标准的需要。
本标准是以GB26860—2011《电力安全工作规程（发电厂变电站电气部分）》作为指导，结合风电场（光伏电站）220kV升压站及35kV系统生产运行实际而编写的，旨在规范风电场（光伏电站）220kV升压站及35kV系统的运行、各项检查及操作，提高设备可靠性，延长设备的使用寿命，达到220kV变电站及35kV系统启停操作正确、检查维护良好、运行参数控制准确、定期试验规范有序、事故预防和处理正确得当之目的。
本标准编制依据为：设备的特点、制造厂说明书以及相关的技术文件、资料；电力工业的相关规程、法规；设计院相关图纸、资料；现场的具体情况，实际的运行经验。
在执行本标准的过程中若与生产实际不符应及时提出修改意见，并经过审核批准后执行。
若本标准中有与相关法律法规冲突时应与法律法规为准。
本标准适用于风电场（光伏电站）220kV变电站及35kV系统的正常运行、维护、倒闸操作和事故处理。
本标准由公司生产管理部提出并归口管理本标准由公司生产管理部负责解释本标准起草部室：运维部本标准起草人：本标准修改人：某某某某本标准审核人：某某本标准复核人：某某本标准批准人：某某本标准于2020年10月首次发布。
前言 (I)1.#1SVG监控系统 (1)2.#1SVG监控系统(控制柜) (1)2.1模拟量显示 (2)2.2状态量显示 (2)2.3参数查询 (3)2.4参数设置 (3)2.5主控操作 (4)2.6用户管理 (5)2.7事件告警 (5)2.8录波查询 (5)3.#1SVG异常及事故处理 (6)3.1主控系统指示故障 (6)3.2控制器指示功率模块故障信息 (7)4.#2SVG人机交换系统 (9)4.1 控制面板 (9)4.2人机界面 (10)4.3人机界面功能介绍 (11)4.4参数详细说明 (23)5.5远程监控后台说明 (24)6装置操作 (27)6.1装置的运行状态 (27)6.2人机界面操作 (27)6.3控制面板操作 (27)6.4远程后台操作 (28)7.#2SVG故障说明与处理 (28)8.#2SVG新功率模块测试仪使用说明 (30)9安全注意事项 (33)1.#1SVG监控系统#1SVG监控系统可查看#1SVG设备的运行参数、曲线、历史记录、故障记录等，支持网络传输和远程监控。
无功补偿装置运行管理制度
无功补偿装置运行管理制度一、总则为规范无功补偿装置的运行管理，提高电力系统的稳定性和可靠性，保障电网安全运行，制定本管理制度。
二、适用范围本管理制度适用于所有无功补偿装置的运行管理工作。
三、目标1. 确保无功补偿装置正常运行，提供稳定的无功补偿服务；2. 提高电力系统的功率因数，降低系统损耗；3. 加强对无功补偿装置的监管，确保设备安全运行。
四、责任部门1. 电力公司负责无功补偿装置的运行管理和维护工作；2. 设备管理部门负责设备的日常巡检和维护；3. 技术部门负责对无功补偿装置的技术支持和监督检查。
五、无功补偿装置的分类根据运行特点和接入电网的不同，无功补偿装置分为静态无功补偿装置和动态无功补偿装置。
六、无功补偿装置的运行管理1. 定期巡检（1）设备管理部门应制定定期巡检计划，对无功补偿装置进行定期巡检和维护，发现问题及时处理，确保设备的正常运行；（2）定期巡检内容包括设备的外观检查、温度、电流、电压等参数的检测和记录。
2. 运行维护（1）定期对无功补偿装置进行维护保养，包括清洁设备表面、紧固螺丝、检查风扇是否正常运转等；（2）对设备进行定期的绝缘测试，确保设备的绝缘性能良好；（3）定期对设备的冷却系统进行清洗和检查，确保设备的散热系统正常运行。
3. 技术支持（1）技术部门应对无功补偿装置进行定期的技术支持和监督检查，确保设备的性能稳定；（2）对新型无功补偿装置，技术部门应及时进行技术培训和交流，提高运维人员的技术水平。
4. 异常处理（1）当发现无功补偿装置出现异常时，设备管理部门应立即报告并进行现场处理，保障设备的运行安全；（2）技术部门应及时协调相关部门对设备进行检修，确保设备在最短的时间内恢复正常运行；七、培训和考核1. 设备管理部门应定期对无功补偿装置的运维人员进行技术培训，提高操作技能和维护能力；2. 对无功补偿装置的运行管理工作进行考核，对考核成绩不合格的人员进行培训和提醒。
八、监督检查1. 监督检查部门应定期进行对无功补偿装置的检查，对设备的运行状况进行评估并提出改进建议；2. 对设备管理部门的运行管理工作进行监督检查，确保管理工作的规范和有效性。
无功补偿安全操作保养规程
无功补偿安全操作保养规程前言无功补偿在电力系统中扮演着非常重要的角色，它可以提高电力系统的稳定性和可靠性。
在使用无功补偿装置时，必须严格遵守操作规程和安全保养规范，以保证设备的安全和长期运行。
本文将为大家详细介绍无功补偿的安全操作和保养规程。
安全操作规程设备操作前在无功补偿设备操作前，必须进行以下检查：•确认无功补偿设备是否处于停电状态，并进行电气隔离；•检查无功补偿设备及其周围是否存在异常；•确认操作人员是否具有相关的资格证书及操作经验；•确认操作人员是否已经了解无功补偿设备的工作原理和操作要求。
设备操作中在无功补偿设备操作中，必须遵守以下要求：•操作人员必须佩戴绝缘手套、绝缘鞋、安全帽等个人防护用品；•禁止在无功补偿设备内存放杂物或进行其他不相关的操作；•在操作无功补偿设备时，必须按照规定的顺序进行，严禁擅自改变操作步骤；•操作人员必须严格按照设备的额定参数进行操作，不得超过其额定范围；•操作人员必须时刻保持注意力集中，避免疏漏和失误。
设备操作后在无功补偿设备操作结束后，必须进行以下检查和处理：•操作人员必须及时断开电源，进行电气隔离；•检查设备和周围是否存在问题，并对异常情况进行记录和汇报；•将设备和周围区域清理干净，避免杂物和碎片对设备产生影响。
保养规范设备日常保养无功补偿设备在正常运行中需要进行一些日常保养，以确保设备正常运行。
日常保养包括：•对设备进行定期巡视，查看设备是否正常；•对设备进行清理和检查，避免设备受到灰尘等杂物的影响；•检查设备内部连接、接线等部分，避免钢铁等杂物对设备产生影响；•检查设备保护功能，确保其正常运行。
设备定期检修在设备长期运行后，需要进行定期检修维护，以确保设备的长期稳定运行。
定期检修维护包括：•在设备停机状态下，对设备进行全面的检修，包括设备外壳、接线、保护装置等部分；•检查设备内部的电子元器件是否损坏、老化，并进行必要的更换；•检查设备内部的散热系统是否正常，并进行必要的维护和更换；•在设备检修后，必须进行设备调试和试运行，确保设备可以正常工作；设备故障维修在设备出现故障时，必须采取及时有效的措施进行处理。
无功补偿装置技术规范书(SVG)1104
中×投××××100MW风电场工程无功补偿装置技术规范设计单位：××××电力××有限公司二〇一九年十一月目录设备需求一览表 (1)第一章总的要求 (2)第二章工程概况 (3)第三章标准和规范 (4)第四章技术规范 (6)4.1环境条件 (6)4.2工程条件 (6)4.3补偿装置技术要求： (7)第五章供货范围 (14)第六章技术资料和交付进度 (16)第七章设备监造（检验）和性能验收试验 (18)第八章技术服务和技术联络 (20)第九章包装、运输和贮存 (21)第十章招标文件附图（详见附件） (22)1.每套无功补偿装置的电气接线参考图（直挂式） (23)2.电气平面布置参考图（直挂式） (24)*本规范书内参数暂定，不可用于设备招标；本规范书内参数待以最终接入系统批复审查结果为准。
设备需求一览表1.1 本技术规范适用于中×投××××100MW风电场工程静止型动态无功补偿成套装置，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出了最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合工业标准和本规范书的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 投标方应执行本技术规范所列标准。
有不一致时，按较高标准执行。
1.5 若投标方所提供的技术规范前后有不一致的地方，以有利于设备安装运行、工程质量为原则，由招标方确定。
1.6 合同签订后1周内，按本规范要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，由招标方确认。
风电场电网无功补偿系统的管理与运维
风电场电网无功补偿系统的管理与运维引言：在风电场的运营过程中，电网无功补偿系统的管理和运维是至关重要的。
无功补偿系统能够有效地控制风电场的无功功率，使其在并网运行中，能够保持稳定的电压和频率，降低电网的损耗并提高电能质量。
本文将对风电场电网无功补偿系统的管理和运维进行探讨，包括系统的建设与配置、运行监控与维护、故障处理等方面内容。
一、风电场电网无功补偿系统的建设与配置1.系统规划与设计风电场电网无功补偿系统的建设需要进行系统规划和设计工作。
首先需要根据风电场的功率容量和无功功率需求，确定无功补偿系统的容量和配置。
然后，根据电网的特性和无功功率的变化情况，选择合适的无功补偿设备，如静态无功补偿器（SVC）、静态同步补偿器（STATCOM）等。
同时，还需要考虑到设备之间的互联互通，建立可靠的通信网络。
2.设备选型与采购在进行无功补偿系统的配置时，需要选择适当的设备。
设备的选型应考虑到风电场的技术特点、经济性和实际需求等因素。
采购设备时，需要与供应商进行充分的沟通和比较，选择质量可靠、性能稳定的设备，并且要符合相关标准和法规的要求。
3.系统安装与调试安装无功补偿系统时，需要按照相关的施工规范和安装要求进行操作，保证设备的安装质量和可靠性。
安装完成后，对系统进行调试，确保各个设备之间的协调运行，以及与电网的接口能够正常工作。
二、风电场电网无功补偿系统的运行监控与维护1.运行监控风电场电网无功补偿系统的运行需要进行实时监控，及时了解系统的运行状态和各个参数的变化情况。
监控系统可以通过远程监控软件实现，设备的运行数据和告警信息可以通过网络传输到运维中心进行实时分析。
2.数据分析与评估通过对无功补偿系统的运行数据进行分析和评估，可以及时发现问题和异常，如设备故障、电网波动等。
通过建立合理的数据分析模型和算法，可以对系统的运行状况和优化方案进行评估，提高系统的性能和可靠性。
3.定期维护与检修风电场电网无功补偿系统需要定期进行维护和检修工作。
风电场无功补偿装置
风电场无功补偿装置1.基本参数（不同于下表格式的内容请单独说明）①动态无功补偿装置基本参数注：1.感性支路主要指TCR、MCR、SVG等支路，2.若为SVG则在感性支路配置容量中注明SVG含几个支路，以及每个支路的感性-容性容量范围；3.滤波支路H3、H5、H7分别指3次、5次、7次滤波支路。
②固定电容、电抗器基本参数③其他类型无功补偿装置（如调压式补偿装置）基本参数。
（自行拟定格式填写）中电投玛依塔斯风电场盖章2012年02 月13 日2.动态无功补偿装置控制策略及功能中电投玛依塔斯风电场采用一台许继厂家生产的MCR型号动态无功补偿装置，装置具备（恒无功/恒电压/恒无功和恒电压/其他）恒无功和恒电压控制功能，目前采取的控制模式为（恒无功/恒电压/其他）恒电压。
（其他模式请详细说明），若为恒电压控制模式，则控制目标为（330/110/35/10/其他）kV 35kV 母线电压。
装置具备（手动/自动/手动及自动）手动及自动控制功能，各支路（能/不能）能实现自动投切。
（自动投切的控制策略请单独说明）装置与接入同一升压站的其他动态无功补偿装置（具备/不具备）具备通讯接口，（能/不能）不能实现各台装置之间的综合协调控制，（具备/不具备）不具备与调度端AVC的接口。
风电场盖章2012年月日3.动态无功补偿装置保护定值（不同于下表格式的请单独说明）①综保系统中动态无功补偿装置的保护设置（填写下表并附保护定值清单）②动态无功补偿装置本体保护设置（填写下表并附所有本体保护配置说明）风电场盖章2012年月日4.测试结论（不同于下表格式的请单独说明，同时附完整的测试报告及典型响应曲线，未开展测试的需说明原因及后续测试计划）玛依塔斯风电场采用 1 台许继厂家生产的MSVC-20000/36.5 型号动态无功补偿装置，装置（已完成/未完成）已完成实测工作。
未完成实测工作的原因为。
计划于年月开展实测工作，目前进展为：（未开展/联系测试单位/签订合同/制定方案/正在开展测试）。
35KV动态无功补偿装置技术规范书8.18
招标邀请号：HNSD－FD－RS00X华能莱州风电场二期47MW工程35KV动态无功补偿及谐波治理成套装置（SVG型）招标文件第三卷技术规范书招标方：华能山东发电有限公司设计单位：山东电力工程咨询院2011年08月济南目录第一章总则 (2)第二章技术规范 (3)第三章供货范围 (13)第四章技术服务 (15)第五章交货进度 (17)第六章质量保证和试验 (18)第七章技术服务和设计联络 (20)第八章包装、运输和储存 (23)第九章分包与外购 (24)第十章大(部)件情况 (25)第十一章差异表 (25)第一章总则1.1本设备技术规范书适用于华能莱州风电场二期47MW工程35kV动态无功补偿及谐波治理成套装置。
它提出该装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和工业标准的优质产品。
1.3 如果投标方没有以书面形式对本技术规范书的条文提出异议，则意味着投标方提供的设备完全符合本技术规范书的要求。
1.4 本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本设备技术规范书未尽事宜，由招、投标双方协商确定。
第二章技术规范2.1使用环境条件2.1.1 周围空气温度极端最高温度 38.5℃极端最低温度 -16.1℃2.1.2 海拔高度 2～7m2.1.3 最大风速 28.5m/s2.1.4 多年平均相对湿度 71%2.1.5 地震动峰值加速度 0.15g（地震烈度按7级考虑）2.1.6 污秽等级 IV级2.1.7 覆冰厚度 10mm2.1.8 系统概况2.1.8.1系统额定电压 110kV2.1.8.2系统最高电压 126kV2.1.8.3系统额定频率 50Hz2.1.8.4系统中性点接地方式有效接地2.1.8.5风电场110kV母线短路容量 2396.94MVA2.1.8.6风电场35kV母线短路容量 597.38MVA2.1.9 安装地点2.1.9.1华能莱州风电二期升压站内，SVG本体与启动装置户内柜式安装，连接变压器户外安装。
SVG装置运行规程(参考版)
S V G装置运行规程(参考版)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN无功补偿装置运行规程1.范围本标准规定了无功补偿装置的巡回、操作、事故处理原则。
本标准适用于无功补偿装置的巡回、操作、事故处理原则。
2.规范型引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB19964 光伏发电站接入电力系统技术规定GB50227 并联电容器成套装置设计规范GB 3983.1 低压并联电容器装置GB4208 外壳防护等级（IP代码）GB12325 电能质量供电电压允许偏差GB/T 14549 电能质量公用电网谐波GB/T 15576 低压成套无功功率补偿装置总技术条件DL/T 5242 35kv-220kv变电站无功补偿装置设计技术规定DL/T597 低压无功补偿控制器订货技术条件DL/T842 低压并联电容器装置使用技术条件DL/T535 电力负荷控制系统数据传输规约JB 7113 低压并联电容器装置JB 7115 低压无功就地补偿装置Q/XJ 20.50 继电器，继电保护及自动化装置技术要求3.技术参数一期SVG技术参数svg技术参数4.运行规定4.1.1无功补偿装置调管设备，任何停送电操作和设备检修均取得相应调度机构调度值班人员的许可。
4.1.2严格遵守电业规定“五防”操作4.1.3设备运行时，严禁私自打开一次设备网门，以防止他人和自己误入4.1.4设备运行时，保持运行设备的密闭状态功率柜在运行时，严禁打开功率柜门4.1.5SVG在运行中严禁分断SVG控制柜电源4.1.6装置室内空调运行良好，保证功率单元室内温度不应超过40度4.1.7SVG装置周围不得有危及安全运行的物体4.1.8电力系统不正常时要增加检查次数，气候恶劣时应进行特殊检查4.1.9SVG设备检修时必须做好停电措施，设备在停电至少15分钟后方可装设接地线，任何人不得在未经放电的电抗器和IGBT功率模块上进行任何工作。
风电场SVG操作规程
SVG动态无功补偿装置操作规程第一章SVG操作规程1.1装置启机：确认启动柜处于工作状态，上隔离刀闸处于闭合位置，接地刀闸处于断开位置；二次控制系统上电，观察控制面板指示灯和数字显示表是否点亮；观察控制面板的指示灯，就绪灯是否点亮。
若就绪灯处于熄灭状态，则点击控制面板的复位按钮；若点击复位按钮后，就绪灯仍处于熄灭状态，则说明装置有故障，无法启机;确认就绪灯点亮后，点击启机按钮；确认装置运行指示灯点亮；启机10s后，观察面板的闭锁指示灯是否熄灭；闭锁指示灯熄灭，装置进入并网运行状态。
装置停机：点击停机按钮，运行指示灯熄灭；确认闭锁指示灯点亮；断开二次控制系统电源；若要转入检修，则断开启动柜的上隔离刀闸，合上接地刀闸。
1.2操作注意事项操作顺序是：先给二次控制系统上电，控制系统根据检测到的各种状态量判断系统状态，若装置正常，则就绪指示灯点亮。
在装置就绪的情况下才能上电运行。
动态无功补偿装置为高压设备，操作时必需有高压意识，严格遵守操作规程。
动态补偿装置中的有关参数出厂时已经设置完毕（依据是用户提供和实际应用场合的有关参数），如果对装置和负荷系统没有足够的了解，请不要随意更改参数，否则可能会给系统带来不必要的麻烦，甚至重大损失。
正常运行时，不可以随意按动键盘或者前面的操作按钮，否则可能引起系统误动。
1.3安全注意事项动态补偿装置操作使用时必须严格遵守相关的操作规程，任何错误的操作方法都可能导致人员伤害和设备的损害。
1.3.1动态补偿装置的操作维护人员必须经过专门培训取得电气设备操作使用合格证，同时应仔细读完本用户手册。
1.3.2本产品的启动柜、功率柜均属高压危险区域，在高压通电情况下绝对不能打开柜门进行作业。
1.3.3控制柜与其它柜体采用光纤隔离技术，不存在6kV或10kV的高电压，但存在380V交流电，因此也必须是经过培训的授权人员方能进行操作。
1.3.4必须按照高压设备的安装操作维护规程使用本产品，并严格按照本用户手册进行各项操作。
无功补偿运行规程
静止无功补偿装置运行规程批准：审核：编制：2010年4月26日目录第一章总则 (3)第二章引用标准 (3)第三章设备运行维护项目及处理 (3)第四章设备验收 (5)第五章设备运行维护项目、手段及要求 (6)第六章设备操作程序及注意事项 (8)第七章事故和故障处理预案 (9)第八章培训要求 (11)第九章技术管理 (11)第一章总则第一条为加强电力系统中静止无功补偿装置svc (static var compensator)的运行管理工作，提高管理水平，保障电力系统安全、可靠经经济运行，依据国家相关法律、法规和电力系统有关规定，根据SVC装置的实际情况制定了本规程。
第二条本规范是依据国家、行业有关标准、规程和规范，并结合近年来国家电网公司输变电设备评估分析、生产运行分析以及现场运行经验而制定的。
第三条本规范对静止无功补偿装置运行管理中的验收、巡视和维护、缺陷管理、技术培训、技术管理等工作提出了具体要求。
第四条本规范适用于国家电网公司系统的静止无功补偿装置的运行管理工作。
第二章引用标准第五条以下为本规范引用的标准、规程和导则，但不限于此。
《高压并联电容器管理规范》2004(国家电网公司)《10KV～66KV干式电抗器管理规范》2004(国家电网公司)《高压静止无功补偿装置》DL/T 1010.1～1010.5-2006(中国电力行业标准)《风力发电场安全规程》DL 796-2001《高压并联电容器装置使用技术条件》DL/T 604-2009第三章设备运行维护项目及处理第六条正常巡视周期（一）多班制除交接班巡视外，每四小时巡视一次；（二）两班制除交接班巡视外，每值各巡视一次；（三）当班值班长当值期间巡视一次；（四）每星期夜间熄灯巡视一次。
（五）每日交接班时，由SVC专责人对阀组件、冷却系统、SVC监控及调节系统进行一次重点巡视，并做好记录。
第七条特殊巡视周期（一）环境温度超过规定温度时应采取降温措施，并应每2小时巡视一次；（二）户外布置的电容器装置雨、雾、雪天气每2小时巡视一次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风电场无功补偿装置运行规程1 主题内容与适用范围1.1本规程规定了风电场无功补偿装置的运行方式、运行维护、巡回检查、运行操作、异常和事故处理等。
1.2本规程适用于运行人员和生产管理人员对风电场无功补偿装置的运行管理。
2 引用标准及参考资料DL/T 1040-2007 《电网运行准则》DL 755-2001 《电力系统安全稳定导则》《电力系统调度管理规程》（2007-11-01发布）动态无功补偿装置SVG、电容器组设备说明书3 运行规定3.1 设备名称3.1.1满足电站无功需求、维持站内电压稳定的装置称为无功补偿设备。
3.1.2无功补偿设备包括SVG、电容器组及其附属设备。
3.1.3SVG由功率柜、升压变压器、冷却设备、监控系统、配电装置、控制系统、保护装置等设备组成（主要设备的双重编号描述）。
3.1.4电容器组由电容器、电抗器、放电线圈、控制系统、保护装置等设备组成（主要设备的双重编号描述）。
3.2 管辖范围石井风电场220KV升压站的35KV单母线装设一套36.4Mvar(1套±10 Mvar SVG﹢2套13.2 Mvar FC)无功补偿设备；无功补偿设备属当班值长管辖，投退无功补偿装置应按调度指令进行。
3.3 无功补偿设备投运基本要求3.3.1应有设备试验报告、调试报告、交接验收报告及竣工图等。
3.3.2应有设备出厂的试验报告、质量证书，包括必要的检测、检验报告。
3.3.3应有设备制造商提供的有效版本的设备维护手册，包括主要部件的更换说明、电气及机械图纸。
3.3.4所属设备标示齐全。
3.3.5所属设备调试、试验工作全部结束，具备投运条件。
3.4 对运行人员的要求3.4.1接受并完成设备厂家的培训，培训成绩合格。
3.4.2熟悉设备手册中所有的安全说明和有关安装、操作和维护的规定。
3.5 对SVG设备的相关规定3.5.1 SVG运行操作规定3.5.1.1巡视运行中的SVG设备时严禁打开任何柜门，特别是充电柜、功率柜，与升压变压器和隔离刀闸保持一定的安全距离，不得越过设置的遮拦。
3.5.1.2即使高压静止无功发生器处于不工作状态，高压电源输入端子、柜体内部直流母排及相连的直流电容仍然可能带有危险电压，严禁触碰。
3.5.1.3运行操作时必须先上控制电，再上高压电。
必须先断高压电，再断控制电。
系统运行时不允许停控制电源。
3.5.1.4系统充电时限为15s，在15s内如果充电不成功，系统自动停止充电3.5.1.5运行时发现紧急情况，将“分高压”开关打到分的位置3.5.1.6SVG故障停机后，观察故障指示灯是否发光。
查询故障代码并记录。
查明原因并排除后方可再次上电。
故障排除后，进入主界面点击“复位”按钮，重新启动。
3.5.1.7在打开高压静止无功发生器的柜门进行维修之前，一定要先断开升压变压器高压侧35KV开关，同时充电柜内10KV主开关也断开；再断开系统控制电源，最后拉开升压变压器高压侧35KV隔离刀闸，检查联动地刀已合上；应至少要等设备断电30min后，直到功率单元内直流侧电容残余电能放完，才能打开柜门进行维修。
3.5.2 SVG维护规定3.5.2.1SVG设备停电后，功率单元直流母线仍然有残余电压，必须在电容器充分放电后方可对功率单元进行维护，在未确定直流母线无压前禁止触碰功率单元的直流侧电容及相关链接铜排。
3.5.2.2当控制系统断电时间满足设备手册的规定时间后，才允许检查和维护控制系统。
3.5.2.3不得使用高压绝缘电阻表测量SVG的输出绝缘，否则会造成功率单元内部电力电子器件的损坏！3.5.2.4对高压电缆等进行耐压测试，必须将功率单元与被测试器件断开，单独对被测试器件测试，否则将造成SVG的损坏。
3.5.2.5对SVG的绝缘测试，必须将所有的端子与直流侧电容两端用导线短接后，对地测试。
严禁单个端子对地测试，否则有损坏SVG的危险。
3.5.2.6维护过程中，应防止异物落入设备内。
3.5.2.7控制柜内电源插座仅供调试人员调试时使用，不得用于其它用。
3.5.2.8必须确保SVG设备接地良好。
3.5.2.9对SVG设备的相关工作必须严格遵守电业安全规程的规定及本规程的规定。
3.6 对电容器组设备的相关规定3.6.1 电容器投退规定3.6.1.1对新投入运行的电容器组应在额定电压下冲击合闸三次(每次间隔5分钟)，24小时试运行期间，应加强巡视检查。
3.6.1.2若母线因故停电，必须将电容器组的开关断开,以免电源重新合闸时损坏电容器组。
3.6.1.3投入电容器组前，应先将SVG设备投入。
3.6.1.4母线停电时，应首先退出电容器组，后停接于母线上的其他馈线。
3.6.1.5母线恢复运行时，应先送母线上的其他馈线，最后投入容器组。
3.6.1.6电容器切除后必须立即放电，待电荷消失后方可再次合闸。
分闸后至再次合闸的间隔时间不得少于5min.3.6.1.7电容器停用后应经充分放电后才能验电、装设接地线，其放电时间不得少于5min，单台熔丝熔断的电容器，应进行个别放电。
3.6.2 电容器组运行规定3.6.2.1为防止铁磁谐振过电流，严禁空载变压器带电容器组单独运行。
3.6.2.2高电压、高温时段应特别注意电容器组的运行情况。
3.6.2.3为了延长电容器的寿命，电容器应在额定电流下运行，最高不应超过额定电流的1.3倍。
3.6.2.4电容器组在运行时，三相不平衡电流不宜超过额定电流的5％。
3.6.2.5电容器应在额定电压下运行，一般不超过额定值的1.05倍，但亦允许在额定电压的1.1倍下运行4h。
3.6.2.6当系统发生单相接地时，不准带电检查该系统上的电容器组。
3.6.2.7运行中的电容器如发现熔丝熔断，应查明原因，经检查试验合格（比如介损测绝缘电阻、测电容量或者热稳定试验），并更换熔丝后，才能继续送电。
3.6.2.8三相指示灯（即放电线圈二次信号灯）应亮。
如信号灯不亮应查明原因，必要时应向调度汇报并停用电容器对电容器进行检查。
3.6.3 电容器组应立即退出运行的情况3.6.3.1电力电容器发生爆炸事故，发生喷油或起火事故。
3.6.3.2电力电容器瓷套管发生严重放电闪络。
3.6.3.3电力电容器各接点严重过热或熔化。
3.6.3.4电力电容器内部有严重异常声音。
3.6.3.5电力电容器外壳出现“鼓肚”，“鼓肚”，现象应视为电力电容器爆炸的“前兆”。
4 运行维护4.1 无功补偿设备巡回检查安排4.1.1对动态无功补偿设备SVG、电容器组交接班至少检查一次。
4.1.2新投入或检修后的无功补偿设备，第一次带负荷时，应进行机动性检查。
4.1.3厂用电系统操作、电网电压出现较大波动后，应检查无功补偿设备是否正常。
4.1.4夏季对电容器的巡检时间应安排在最高温时进行，其它时间可在系统电压最高时进行。
4.1.5当电容器发生开关跳闸、保护熔丝熔断后，应立即进行特殊巡视。
保护熔丝熔断后，未查明原因，不准更换熔丝。
4.2 SVG设备巡检内容4.2.1SVG设备室无异常声响、振动、气味。
4.2.2SVG设备所有柜门均关闭良好。
4.2.3检查功率柜滤尘网是否通畅；散热风机运转是否正常。
4.2.4检查室内温度、湿度及通风情况，注意室内温度不应超过40℃4.2.5检查SVG设备各接地点接地良好。
4.2.6检查控制柜监控面板上状态查询画面显示SVG设备的各个运行参数正常、无报警信号。
查询有无新增历史故障记录。
4.2.7检查所有电力电缆、控制电缆有无损伤，电力电缆冷压端子是否松动，高压绝缘热缩管是否松动。
4.2.8保持室内、设备清洁卫生。
4.3 电容器组巡检内容4.3.1检查电容器本体是否有膨胀、喷油、渗漏油现象，内部无异音。
4.3.2检查电容器应在额定电压和额定电流下运行，三相电流表指示应平衡4.3.3检查瓷套管部分是否清洁，有无放电痕迹。
4.3.4检查接地线是否牢固。
4.3.5检查串联电抗是否完好。
4.3.6检查各连接头及母线应无松动和过热现象；示温片应无熔化脱落；电容器室内应通风良好，环境温度不超过40℃4.3.7检查放电设备是否完好，放电三相指示灯应亮。
4.3.8电容器保护熔丝应完好，无熔断现象。
4.3.9检查电容器保护装置应全部投入运行。
4.3.10检查电容器的断路器、线圈、电抗器、附属避雷器无异常。
4.4 SVG维护4.4.1SVG投入运行第一个月内，将变压器所有进出线电缆、功率单元进出线电缆紧固一遍。
4.4.2SVG每运行半年，应对电路板，风道上的粉尘进行一次全面的清扫，建议使用吸尘器。
4.4.3SVG每运行半年，应对变压器所有进出线电缆、功率单元进出线电缆紧固一遍。
4.4.4定期维护5 运行操作5.1 电容器投入操作5.1.1检查母线上其它断路器已经投入完毕。
5.1.2检查母线电压正常。
5.1.3SVG设备已经正常投入。
5.1.4检查环境温度正常。
5.1.5检查电容器外观无异常。
5.1.6确认电容器已经放电至少5min。
5.1.7检查电容器保护投入正常。
5.1.8合上电容器开关。
5.1.9检查电容器运行电压、电流、温度均正常。
5.2 电容器人工放电操作5.2.1确认电容器开关已经断开、隔离刀闸已经拉开、熔断器已经取下；5.2.2将临时接地线与接地网连接好；5.2.3戴绝缘手套，用接地棒端接电容器两极对电容器反复放电，直至无火花、无放电声；5.2.4如需要对电容器进行检查，应将接地线与电容器母线连接牢固。
5.3 电容器退出操作5.3.1母线停电时，应首先断开电容器开关；5.3.2断开电容器开关后，检查母线电压是否正常；5.3.3检查电容器电压、电流指示是否正常；5.3.4检查放电装置是否正常投入；5.4 SVG设备投入操作5.4.1检查SVG充电柜内10KV开关在分位5.4.2检查控制电源是否正常，控制柜送控制电。
5.4.3合上SVG控制柜内所有电源开关。
5.4.4检查控制柜、功率柜、充电柜风机是否运转正常。
5.4.5开启工控机，并运行桌面上RxpeMonitor.exe程序，登陆成功后进入监控系统主界面。
5.4.6检查SVG监控软件运行正常，无报警5.4.7检查SVG室设备保护装置运行正常5.4.8检查SVG变压器高压侧35KV开关在分位5.4.9检查SVG变压器高压侧隔离刀闸确在分闸位置5.4.10检查SVG变压器高压侧接地刀闸确在合闸位置5.4.11推上SVG变压器高压侧隔离刀闸5.4.12检查SVG变压器高压侧隔离刀闸确已推上5.4.13检查SVG变压器高压侧接地刀闸确在分闸位置5.4.14合上SVG变压器高压侧35KV开关控制电源开关5.4.15将SVG控制柜上分高压旋钮打到“合”位置，允许SVG变压器高压侧35KV开关合闸。
5.4.16远方合上SVG变压器高压侧35KV开关5.4.17检查SVG变压器高压侧35kV开关已合上5.4.18检查35KV母线电压电流正常5.4.19检查SVG变压器运行正常5.4.20一旦SVG功率模块预充电成功，约15秒后SVG充电柜内10KV开关自动合上，切除充电限流电阻。
