汽车驱动桥桥壳的有限元分析
基于有限元中型货车半轴与桥壳的设计-开题报告
学生姓名 指导教师姓名
系部 职称
汽车与交通工程学 院
讲师
从事 专业
专业、班级 车辆工程 是否外聘 □是■否
题目名称
基于有限元中型货车半轴与桥壳的设计
一、 课题研究现状、选题目的和意义 1、 研究现状 近些年来，随着中重型货车在国际车市上凸显强劲的增长势头和市场占有率，随 Nhomakorabea中重型货车市
场的发展，作为四大总成之一的车桥也飞速的发展起来，所以国内外都对车桥行业投入了大量的人力 物力，国内市场过去，商用车整车企业的发展战略是车身必须自制，发动机立足或争取自制，而车桥 则一般采用社会资源。然而，随着近年商用车市场，特别是中、重型卡车市场竞争的加剧，为了在核 心总成上不受制于人，国内一汽、中国重汽等主要商用车企业要么投巨资、重兵布局发展自己的车桥 业务；要么积极主动与有关大型车桥生产企业建立长期战略联盟，以确保自己稳定的零部件供应。国 外市场，作为目前顶级的欧洲品牌的车桥代表了当今世界最高的设计水平，如戴姆勒－克莱斯勒公司 20 世纪90 年代末期开发的全新重型卡车ACTROS 系列VOLVO的FM FH系和SCANIA的第5代(4系列G级)， 代表着技术变革的前沿MAN 的重型卡车TGA五十铃F系列等都代表着目前世界最高水平载货车车桥设 计水平。
2、选题目的和意义 中型货车在汽车行业中应用较广泛，而半轴与桥壳是中型货车重要的承载件和传力件。驱动桥壳 支承汽车重量，并将载荷传给车轮。作用在驱动车轮上的牵引力、制动力、侧向力、垂向也是经过桥 壳传到悬挂及车架或车厢上⋯。因此，驱动桥壳的使用寿命直接影响汽车的有效使用寿命。合理地设 计驱动桥壳，使其具有足够的强度、刚度和良好的动态特性，减少桥壳的质量，有利于降低动载荷， 提高汽车行驶的平顺性和舒适性。其作用主要有：支撑并保护主减速器、差速器和半轴等，使左右驱 动车轮的轴向相对位置固定；同从动桥一起支撑车架及其上的各总成质量；汽车行驶时，承受由车轮 传来的路面反作用力和力矩并经悬架传给车架等。驱动桥壳应有足够的强度和刚度且质量小，并便于 主减速器的拆装和调整。由于桥壳的尺寸和质量比较大，制造较困难，故其结构型式应在满足使用要 求的前提下应尽可能便于制造，驱动桥壳分为整体式桥壳，分段式桥壳和组合式桥壳三类。整体式桥 壳具有较大的强度和刚度，且便于主减速器的装配、调整和维修，因此普遍应用于各类汽车上。但是 由于其形状复杂，因此应力计算比较困难。根据汽车设计理论，驱动桥壳的常规设计方法是将桥壳看 成一个简支梁并校核几种典型计算工况下某些特定断面的最大应力值，然后考虑一个安全系数来确定 工作应力，这种设计方法有很多局限性。因此近年来，许多研究人员利用有限元方法对驱动桥壳进行 了计算和分析。 在我国传统的设计方式中以手工绘图或采用 AutoCAD 绘制二维平面图，做出成品进行试验为主， 无法满足快速设计的需求，造成产品开发周期长、设计成本高。利用 ANSYS 软件对桥壳进行分析校核， 能够大大提高设计的效率和质量，为中型货车的研发缩短了宝贵的时间。
宽体矿用自卸车驱动后桥桥壳有限元分析
宽体矿用自卸车驱动后桥桥壳有限元分析摘要：为了解决宽体矿用自卸车驱动后桥桥壳在使用破话失效问题，研究宽体矿用自卸车驱动后桥桥壳在典型工况下整体应力、变形分布情况，发现驱动桥桥壳存在的较大安全裕度，为后续针对桥壳结构的优化提供一定指导意见。
关键词：宽体矿用自卸车桥壳有限元随着国民经济的快速发展，矿区开采任务不断增加，宽体矿用自卸车研究与应用已成为工程机械研究的前沿与热点之一，此外随着使用者对宽体矿用自卸车构造布局、操作控制能力认识的不断提高，宽体矿用自卸车驱动后桥桥壳作为宽体矿用自卸车的一个关键结构部件，由于工作环境恶劣，承载压力总量较高；由于行驶路况多变，承载压力时变性强，所以驱动后桥桥壳承载特性引起企业越来越广泛的关注。
1 模型分析计算1.1 有限元简化宽体矿用自卸车驱动后桥模型简化基本原则：去不必要的圆角；略去工艺结构；略去用于装配的小孔，这些结构对桥壳的局部强度影响不大；对模型非危险区域模型特征进行几何清理。
1.2 垂直载荷工况驱动后桥有限元载荷和约束边界条件为：加载：力点为板簧上表面，在板簧座上施加400000×3.0=1.2×106 N，此时动载系数为3.0。
约束：支点为轮距的相应点（辅助夹具下表面），将夹具左(图1）面A面固定，右下表面B面约束其Z方向位移为0，X和Y方向为自由状态。
宽体矿用自卸车驱动后桥桥壳应力变形分析：本桥壳在满轴载荷状态下单位轮距范围内变形量最大值为0.458 mm。
桥壳的材料为：ZG40Cr，由JB/T6402-1992可知：ZG40Cr屈服极限Reh最小值为345 MPa，抗拉强度Rm最小值为630 MPa，由上述应力和变形分析计算得知：桥壳应力最大值大小为348.59 MPa。
桥壳上应力大于345 MPa的体积极小，主要集中在板簧孔口处，根据将材料调质到HB230～270，材料最小屈服极限将达到480 MPa，这时将满足工程实际需求。
1.3 紧急制动工况驱动后桥有限元载荷和约束边界条件为：加载：力点为板簧上表面，在板簧座上施加400000×3.0=1.2×106 N，（按动载3倍计算）。
汽车驱动桥NVH性能分析与优化

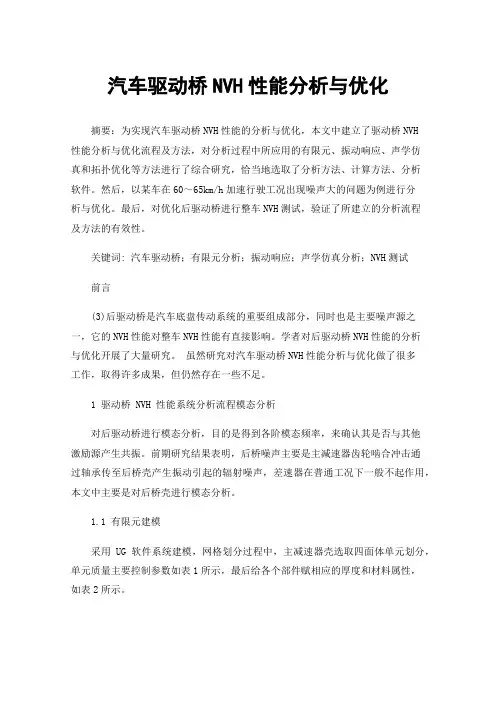

汽车驱动桥NVH性能分析与优化摘要：为实现汽车驱动桥NVH性能的分析与优化，本文中建立了驱动桥NVH性能分析与优化流程及方法，对分析过程中所应用的有限元、振动响应、声学仿真和拓扑优化等方法进行了综合研究，恰当地选取了分析方法、计算方法、分析软件。
然后，以某车在60～65km/h加速行驶工况出现噪声大的问题为例进行分析与优化。
最后，对优化后驱动桥进行整车NVH测试，验证了所建立的分析流程及方法的有效性。
关键词: 汽车驱动桥；有限元分析；振动响应；声学仿真分析；NVH测试前言(3)后驱动桥是汽车底盘传动系统的重要组成部分，同时也是主要噪声源之一，它的NVH性能对整车NVH性能有直接影响。
学者对后驱动桥NVH性能的分析与优化开展了大量研究。
虽然研究对汽车驱动桥NVH性能分析与优化做了很多工作，取得许多成果，但仍然存在一些不足。
1 驱动桥 NVH 性能系统分析流程模态分析对后驱动桥进行模态分析，目的是得到各阶模态频率，来确认其是否与其他激励源产生共振。
前期研究结果表明，后桥噪声主要是主减速器齿轮啮合冲击通过轴承传至后桥壳产生振动引起的辐射噪声，差速器在普通工况下一般不起作用，本文中主要是对后桥壳进行模态分析。
1.1 有限元建模采用 UG 软件系统建模，网格划分过程中，主减速器壳选取四面体单元划分，单元质量主要控制参数如表1所示，最后给各个部件赋相应的厚度和材料属性，如表2所示。
将模型导入ansys workbench软件，得到有限元模型。
2 振动响应分析振动响应分析的目的是确定响应较大部位，以实现后续精准优化。
频率响应分析是指结构对某载荷(可以是冲击载荷，也可能是一频率在一定范围内的载荷)的响应。
根据驱动桥噪声机理，以及驱动桥NVH性能分析需要，在进行频率响应分析前，需要先计算其轴承的载荷。
使用模态分析结果，计算桥壳振动响应，求解已知1～2000 Hz频段的所有结果。
将频率范围设成1～2000Hz。
选择模态叠加法来进行分析，ANSYS workbench求解，得到结果。
某商用车驱动桥壳纵向受力分析
轻型汽车技术2019（3）技术纵横13某商用车驱动桥壳纵向受力分析宋怀兰龙晓康黄春花王志清蔡峰（南京依维柯汽车有限公司）摘要：本文以某商用车驱动桥壳为研究对象，借鉴国际先进纵向力疲劳试验标准，运用有限元分析和实物台架试验验证，发现驱动桥壳失效结果一致。
通过对薄弱点进行优化设计，能有效提高驱动桥壳疲劳强度，对设计同类型的驱动桥壳有一定的参考意义。
关键词：驱动桥壳纵向受力有限元分析台架试验1前言驱动桥壳作为汽车的重要部件之一，性能的好坏直接影响着整个汽车的性能，设计时必须考虑在动载荷下桥壳有足够的刚度和强度。
桥壳强度的传统计算方法，通常将桥壳复杂的受力状况简化为四种典型的计算工况即最大垂向力、最大牵引力、最大制动力、最大侧向力。
但是桥壳在实际工况中受力情况复杂，因此要精确计算汽车行驶时桥壳上各处的应力大小较困难。
只能算出桥壳某一断面的应力平均值，而不能完全反映桥壳上应力及其分布的。
目前国内大部分研究包括QCE533台架试验主要是针对最大垂向力桥壳静强度刚度及疲劳寿命的分析，而没有驱动桥壳纵向力方面的研究和试验，本文以某商用车驱动桥壳为研究对象,运用有限元分析和台架试验验证,来优化驱动桥壳设计。
2驱动桥壳纵向力试验本文借鉴国际先进纵向力疲劳试验标准，该试验标准模拟行驶过程中制动或是地面改变（例如鹅卵石）时产生的应力，以验证桥壳的抗疲劳性。
2.1试验概况2.1.1试验装置和程序可参考QCfT533驱动桥桥壳垂直弯曲疲劳试验。
2.1.2试验样品为5件，通常情况试验3件。
2.1.3台架试验的驱动桥壳示意图见图1所示。
试验时支点为两端轴头轮距点，力点为两端钢板板簧座中心，试验台架示意见图2所示。
图1驱动桥壳试验状态示意图2纵向力试验台架示意14技术纵横轻型汽车技术2019(3)2.2试验条件2.2.1试验负荷:最大负荷为100%GAW,最小负荷为2.5%GAW,为近似正弦波的交变载荷。
2.2.2试验频率:<5Hz c2.2.3试验加载曲线见图3所示。
汽车驱动桥壳的有限元分析和优化
分 析和试验验证结果表 明， 优化后桥壳轻量化效果 明显 ， 应力与变形符合要求 。
关 键 词 ： 动桥 壳 ； 力分析 ； 态分 析 ； 劳 寿命 ； 驱 静 模 疲 优化 Ｆ Ａｎ ｌ ｓｓ ａ ｄ Ｏｐ ｉ ｚ ｔ ｎ ｏ ｈ ｃ ｅ Ｄｒｖ ｌ ｕ ｉ ｇ Ｅ ａ ｙ ｉ ｎ ｔｍｉａ ｉ ｆ Ｖｅ ｉｌ ｉ ｅ Ａｘ ｅ Ｈｏ ｓｎ ｏ
ｄ ｓｒｂ ｉ ｎ ｆｓｒ ｓ ｎ ｉｐ ａ ｅ ｎ ｒ ｂ ａ ｎ ｄ ｂ ｔｔｃ ａ ａｙ ｉ ｎ ｅ ｈｅ ｍａ ｉ ｍ ｅ ｔｃ ｌ ｌａ ｉ ｇ ｃ ｎ ｉ ｉｔｉ ｕｔ ｓ ｏ ｔｅ ｓ ａ ｄ ｄ ｓ ｌｃ ｍｅ ｔａ ｅ ｏ ｔ ｉ ｅ ｙ ｓａｉ ｎ ｌ ｓｓ ｕ ｄ ｒ ｔ ｘ ｍｕ ｖ ｒｉａ ｏ ｄ ｎ ｏ ｄ — ｏ
ｔｏ ｉｎ． １ ｔｔ ｔ ｔ ｒ ｌｆｅ ｕ ｎ ｉ ｓ ａｅ ｄ ｔ ｒ ｉ ｅ ｈ ｏ ｇ ｄ ｌａ ａｙ ｉ． Ｔｈ ａｉｕｅ ｌｆ ｎ ａｅｙ ｆｃ ｏ ｆｔ ｅ ｏ ５ ｈ ｎａｕ ａ ｒ ｑ ｅ ｃｅ ｒ ｅｅ ｍ ｎ ｄ ｔ ｒ ｕ ｈ ｍｏ ａ ｎ ｌ ｓｓ ｓ ｅ ｆｔｇ ｉ ａ ｄ ｓ ｆ ｔ ａ ｔｒ ｏ ｈ ｅ
ｄ ｉ ｅ ａ ｌ ｏ ｓｎ ｒ ｌｏ ｏ ｔ ｉ ｅ ｉ ａｉｕ ｉ ｎ ｌ ｓ ． Ｆ ｎ ｌ ｎ ｏ ｔ ｚ ｔ ｎ ｉ ｃ ｎ ｕ ｔｄ Ｏｌａ ｌ ｏ ｓｎ ｒ ｘｅ ｈ ｕ ｉ ｇ ａ ｅ ａｓ ｂ ａｎ ｄ ｖ ａ ｆｔ ｅ ｌ ｅ ａ ａｙ ｉ ｖ ｇ ｆ ｓ ｉ ａｌ ａ ｐ ｉ ａｉ ｓ ｏ ｄ ｃ ｅ ｉ ｘ ｅ ｈ ｕ ｉ ｇ ｙ ｍｉ ｏ
Ｌｉ Ｗ ｅ ，Ｘｕ ｍ ｉ ，ＬｉＰｉ ，Ｄｕ ｕ ｉ ｅ Ｋｅ ｎ ｎｇ Ｃｈａ ｃ ｎ ＆ Ｔａ ｙ ｎｇ ｈｕ ｎｇ Ｚｉ ｕ
驱动桥的设计实训总结报告
一、实训背景驱动桥作为汽车传动系统的重要组成部分，承担着将发动机输出的动力传递到车轮，并实现车轮差速和转向等功能的重任。
为了深入了解驱动桥的结构、原理和设计方法，提高自身的实践能力，我们进行了为期两周的驱动桥设计实训。
二、实训目的1. 掌握驱动桥的基本结构和工作原理；2. 熟悉驱动桥各部件的设计方法和计算过程；3. 培养团队协作能力和解决实际问题的能力；4. 提高动手操作能力和工程实践能力。
三、实训内容1. 驱动桥基本结构及工作原理- 驱动桥主要由主减速器、差速器、半轴、驱动桥壳等组成；- 主减速器用于降低转速、增大扭矩，实现动力传递；- 差速器用于实现左右车轮的差速，满足汽车转向需求；- 半轴连接主减速器和车轮，传递扭矩；- 驱动桥壳用于固定各部件，承受车辆载荷。
2. 驱动桥各部件设计- 主减速器设计- 确定主减速器类型（锥齿轮、圆柱齿轮等）；- 计算主减速器齿轮参数（模数、齿数、齿宽等）；- 进行主减速器齿轮强度校核；- 选择合适的轴承和润滑方式。
- 差速器设计- 确定差速器类型（齿轮差速器、链条差速器等）；- 计算差速器齿轮参数（模数、齿数、齿宽等）；- 进行差速器齿轮强度校核；- 选择合适的轴承和润滑方式。
- 半轴设计- 确定半轴类型（全浮式、半浮式等）；- 计算半轴直径和强度；- 进行半轴花键强度校核。
- 驱动桥壳设计- 进行驱动桥壳的三维建模；- 进行驱动桥壳的有限元分析，优化结构设计。
3. 实训过程- 小组成员根据设计要求，进行驱动桥各部件的设计计算；- 小组成员讨论并解决设计过程中遇到的问题；- 小组成员完成驱动桥的三维建模和有限元分析；- 小组成员撰写实训报告。
四、实训成果1. 成功设计了一款满足要求的驱动桥；2. 学会了驱动桥各部件的设计方法和计算过程；3. 培养了团队协作能力和解决实际问题的能力；4. 提高了动手操作能力和工程实践能力。
五、实训体会1. 驱动桥设计是一个复杂的过程，需要综合考虑多种因素；2. 在设计过程中，要注重理论与实践相结合，不断提高自己的实践能力；3. 团队协作是完成设计任务的关键，要学会与他人沟通和协作；4. 实训过程让我们深刻体会到工程师的责任和担当，要不断提高自己的专业素养。
汽车驱动桥壳壳盖优化设计二次开发研究
３ 基 于 Ｐ ｔｏ 的 Ａ ＡＱＵＳ程 序 设 计 ｙｈ ｎ Ｂ
３１ Ａ ＡＱＵＳ脚 本 接 口二次 开发 ． Ｂ
Ｐ ｔｏ ｙｈ ｎ是一 种 面 向对象 的解 释 性 编程 语 言 ． 功
能强 大 ．能 在多 种平 台上进 行 快 速 开发 Ａ Ａ Ｕ Ｂ Ｑ Ｓ 二 次 开发 环 境 提 供 的脚 本 接 口是 基 于 Ｐ ｔｏ ｙｈ ｎ语 言
脚 本 程 序 Ｐ ｔｏ ｙ ｎ建 立 的 参 数 化 有 限 元模 型 对 壳 盖 的 毛 坯进 行 优 化 循 环 计 算 ， 出 了 合理 的 毛坯 尺 寸 。 过 试 验 验 证 ｈ 得 通
了优 化 设 计 的正 确 性
主 题词 ： 动桥 壳 壳盖 驱
二 次开 发
仿真 分析
中图分 类 号 ： ４ ３８ ＋ 文献 标识 码 ： 文章编 号 ：０ ０ ３ ０ （０ ）０ ０ ２ — ２ Ｕ ６ ．３４ Ａ １０ — ７３ ２ １ １— ０８ ０ １
１ 前 言
某 汽 车驱 动桥 壳为 冲焊 式桥 壳 。 上 桥片 、 桥 其 下 片和桥 壳壳 盖 ｆ 以下 称壳 盖 ） 均通 过 冲裁下 料模 具 和 成型模 具 ２次 加工 完成 ．由于壳 盖 的部 分 区域成 型 复杂 ． 其毛 坯轮 廓很 难精 确设 计计 算 ， 常为得 到 理 通 想 的壳 盖 毛坯 轮廓 ．保 证成 型 后壳 盖边 缘形 状满 足
输入 ． 同时建立初始坯料外形 ， 选用各 向异性材料模 型 建立接触关 系 ． 选取合适 的ห้องสมุดไป่ตู้料单元 类型 ． 计算并分 析
试验结果 与设计 目标 的偏差 ．如不满足条件则采用 优
化算法得 到新 的坯料外 形 ．并 二次建立分析模型重 新 计算 ． 如此循环 直至偏 差满足要求 ， 化计算结束 。循 优 环 优化算法采用 Ａ ＡＱ Ｓ自带脚本程 序 Ｐ ｔｏ 进 行 Ｂ Ｕ ｙ ｎ ｈ 参 数化建模分析 ． 整个循环优化计算 自动完成 。 使 二次
车辆工程毕业设计42基于有限元中型货车半轴与桥壳的设计
本科学生毕业设计基于有限元中型货车半轴与桥壳的设计系部名称：汽车与交通工程学院专业班级：车辆工程学生姓名：指导教师：职称：讲师The Graduation Design For Bachelor's Degree Medium Goods Vehicle Axle Based on Finite Element Design and Axle HousingCandidate：LiuyuanxinSpecialty：Vehicle EngineeringClass：B07-4Supervisor：Lecturer. Wang YongmeiHeilongjiang Institute of Technology摘要中型货车在汽车行业中应用较广泛，而半轴与桥壳是中型货车重要的承载件和传力件。
驱动桥壳支承汽车重量，并将载荷传给车轮。
其设计的成功与否决定着车辆的动力性、平顺性、经济性等多方面的设计要求。
因此，驱动桥壳应具有足够的强度、刚度和良好的动态特性，合理地设计驱动桥壳也是提高汽车平顺性的重要措施。
本文以有限元静态分析理论为基础，将CAD软件Pro/E和ANSYS结合运用主要完成了以下设计内容：（1）驱动桥的总体方案确定和半轴的设计校核；（2）驱动桥的设计和多工况校核；（3）桥壳模型的简化和Pro/E建模；（4）运用ANSYS软件对桥壳进行多工况分析，验证设计的合理性。
将CAD软件Pro/E和ANSYS结合运用，完成了从驱动桥壳和半轴三维建模到有限元分析的整个过程，并对其进行了强度和刚度的校核。
关键词：ANSYS；驱动桥壳；半轴；静力分析；强度；刚度ABSTRACTDesigned to determine the success of vehicle dynamics, ride comfort, economy and other aspects of the design requirements. Therefore, the drive axle housing should have sufficient strength, stiffness and good dynamic characteristics, the rational design of drive axle to improve vehicle ride comfort is also an important measure. In this paper, the finite element static analysis based on the theory, ANSYS and the CAD software Pro/E combined use of the design was completed for the following elements:(1) the overall scheme for the drive axle and axle design verification;(2) drive axle design and multi-condition check;(3) shell model bridge model simplification and Pro/E;(4) the use of ANSYS software, multi-axle condition analysis, verify the design is reasonable.Pro/E CAD software and ANSYS will be combined with the use of completethree-dimensional modeling from the drive axle to the finite element analysis of the entire process, and gain checking the strength and stiffness.Key words: ANSYS; Drive axle housing; Static analysis; Strength; Stiffness目录摘要 (I)Abstract .................................................................................................................................. I I 第1章绪论 (1)1.1选题背景目的及意义 ........................................................................................... (1)1.2国内外研究状况 ...................................................................................................... .11.3设计主要内容和拟解决的问题 (3)第2章驱动桥的总体方案确定 (4)2.1设计车型主要参数 (4)2.2驱动桥形式的确定 (6)2.3半轴形式的确定 (8)2.4驱动桥设计要求 (9)2.5本章小结 (9)第3章驱动半轴的设计 (10)3.1全浮式半轴计算载荷的确定 (10)3.2全浮式半轴的杆部直径的初选 (11)3.3全浮式半轴的强度计算 ........................................................................................ .113.4半轴花键的强度计算 (12)3.5半轴材料与热处理 (13)3.6本章小结 (14)第4章驱动桥壳的设计 (14)4.1铸造整体式桥壳的结构 (14)4.2桥壳的受力分析与强度计算 (15)4.2.1桥壳的静弯曲应力计算 (15)4.2.2在不平路面冲击载荷作用下的桥壳强度计算 (17)4.2.3汽车以最大牵引力行驶时的桥壳强度计算 (17)4.2.4汽车紧急制动时的桥壳强度计算 (19)4.2.5汽车受最大侧向力时桥壳的强度计算 (22)4.3本章小结 (23)第5章驱动桥壳几何模型的建立 (24)5.1 Pro/E的简介 (24)5.2几何模型的简化 (24)5.3驱动桥桥壳几何模型的建立 (25)5.4本章小结 (27)第6章驱动桥壳的有限元分析 (28)6.1驱动桥壳的静力分析 (28)6.1.1驱动桥桥壳静力分析的典型工况 (28)6.1.2载荷与约束的处理 (30)6.2各工况的ANSYS分析过程详述 (31)6.3各个工况的ANSYS分析结果 ............................................................................ ..366.4驱动桥壳的模态分析 (38)6.5驱动桥ANSYS分析过程详述 (38)6.6驱动桥ANSYS分析结果 (40)6.7本章小结 (43)结论 (44)参考文献 (45)致谢 (46)附录 (47)第1章绪论1.1选题背景目的及意义驱动桥壳是汽车上重要的承载件和传力件。
某型货车驱动桥壳的静力学和模态分析
《装备制造技术)2020年第10期某型货车驱动桥壳的静力学和模态分析姚奇,沈仙法(三江学院机械与电气工程学院，南京210012)摘要：为进一步优化某型货车驱动桥壳的结构，通过UG软件建立驱动桥壳的三维模型，再导入到有限元分析软件Hypermesh中进行静力学分析，得到了驱动桥壳在三种工况条件下的最大变形和最大应力为0.371mm和312MPa,然后分析得到了驱动桥壳在自由模态和约束模态下前6阶的固有频率为220~890Hz,振幅为6~12mm o结果认为：驱动桥壳的结构能够满足其刚度和强度要求，且在低阶频率正常行驶时不会产生共振，为货车驱动桥壳的结构优化和避免共振提供了技术参考依据。
关键词：驱动桥壳；静力学；模态分析;有限元;Hypermesh中图分类号：U463文献标识码:A文章编号:1672-545X(2020)10-0073-05 0引言驱动桥壳是货车的重要部件，它的强度和质量将直接影响车辆的性能和质量。
采用传统方法设计驱动桥壳，生产成本高，开发周期长。
同时由于驱动桥壳形状复杂，传统方法很难准确计算出作用在驱动桥壳各个位置的应力和变形，而采用有限元的分析方法将会解决这一不足，并且能够缩短产品开发周期,节省试验成本［1-3］。
因此，本文将采用有限元法研究某型货车驱动桥壳的力学性能。
1驱动桥壳结构设计驱动桥壳是主减速器，差速器和半轴的基础件与支承机构,并通过车辆的左右半轴与车轮固定，同时支撑车架以上部件的质量，将地面通过车轮传来的力和力矩传递给车架。
当车辆一侧驱动轮通过高低不平的地面低洼处时，整个驱动桥和车身都要发生倾斜与侧偏,车身振动频率加大，此时要保证车辆安全与可靠，就必须要求驱动桥壳具有良好的刚度和强度。
驱动桥壳从结构形式上分为整体式与断开式两种。
根据某型货车的使用路况，此次主要针对整体式驱动桥壳。
在UG中进行驱动桥壳三维建模和装配,然后进行约束验证和干涉测试，其三维模型如图1所示。
图1驱动桥壳三维模型2驱动桥壳静力学分析2.1有限元模型为了节省有限元分析时间，对螺纹孔、放油孔和小倒角等不重要结构进行了简化和删除，以达到最佳计算和分析结果,再导入Hypermesh有限元分析软件中进行材料参数设置，如表1所示。
载货汽车驱动桥设计
目录摘要 (I)Abstract (II)1 绪论 (1)1.1本课题研究的目的和意义 (1)1.2 汽车驱动桥国内外发展状况 (1)1.3 本课题研究的主要任务 (2)1.4 汽车驱动桥概述 (2)2 主减速器设计 (5)2.1 主减速器结构形式简介及选择 (5)2.2 主减速器的基本参数选择与设计计算 (6)2.2.1 主减速齿轮计算载荷的确定 (6)2.2.2 主减速齿轮基本参数的选择 (7)2.2.3 齿轮的几何尺寸计算 (10)2.3 主减速器齿轮的材料选择 (12)2.4 主减速器齿轮强度计算 (12)2.5 主减速器齿轮支承形式的选择 (16)2.6 主减速器齿轮轴承的载荷计算 (17)2.6.1 锥齿轮齿面上的作用力 (17)2.6.2 锥齿轮齿面上的轴向力和径向力 (17)2.6.3 主减速器齿轮轴承的选择 (19)3 差速器设计 (21)3.1 差速器介绍 (21)3.2 差速器的原理 (21)3.3差速器齿轮主要参数选择 (22)3.4 差速器齿轮几何尺寸计算 (25)3.5 差速器齿轮的强度计算 (28)4 半轴设计 (30)4.1 半轴的类型与选择 (30)4.2 全浮式半轴的设计计算 (30)4.2.1 全浮式半轴计算载荷的确定 (30)4.2.2 全浮式半轴直径的选择 (31)4.2.3 全浮式半轴的强度计算 (31)4.3 半轴的结构设计及材料选择 (31)4.4 半轴花键的参数选择 (31)4.5 半轴花键的强度计算 (32)5 驱动桥三维模型建立及运动仿真 (34)5.1 CATIA软件简介 (34)5.2 建立驱动桥三维模型 (34)5.3 驱动桥模型运动仿真 (38)6 驱动桥壳设计及有限元分析 (41)6.1 驱动桥壳设计要求 (41)6.2 驱动桥壳类型确定和材料选择 (41)6.3 对驱动桥壳进行有限元分析 (42)7 结论 (46)致谢 (47)参考文献 (48)摘要本次设计是以东风牌LZ1090D载货汽车主要性能参数为依据来完成其驱动桥的设计。
LC300重型载货汽车冲焊驱动桥壳ANSYS分析
摘要 ： 文采 用有 限元 软 件 Ａ Ｓ Ｓ对 １ ３０桥 进 行 了建模 、 算 和 分析 。通 过采 用误 差 本 ＮＹ ／０ ２ 计
估计等技术处理手段 ， 得到 了计算精度较高的有 限元模型 ， 为进一步降低桥 壳故障率， 提供 了
理论 参考 。 关键词 ： 动桥 ； 劳寿命 ； 驱 疲 有限元 分析 中图分 类号 ：４３２ 文 献标 识码 ： 文章 编号 ：６３— ３７２０）３— ０５ ４ Ｕ６ ． Ａ １７ ６９ （０ ７０ ００ —０
内燃机与动力装 置
２０ ０７年 ６月
同时 ， 了适应 Ａ Ｓ Ｓ软 件 的节 点 限 制 要 求 ， 能 为 ＮＹ 并 划 出较密 的网格 ， 文在 建 模 时 去掉 了不 影 响分 析 本 结果 的法 兰 、 簧 下 座 等 附件 ， 建 模 工 作 适 当简 板 使
明 中推 荐采用 变形 不超 过 １。 ５的单元 ＿ ， ３ 综合 上述 情 ］
Ｏ 引言
对 于重 型载货 汽车来 说 ， 动桥 壳总 成 （ 车 以 驱 卡
行分析， 建立 桥壳 有 限元分 析模 型 ， 对桥 壳进行 受力
计算、 约束分析 、 加载及后处理， 根据这些分析 ， 提出 改进措 施 。
后驱动为主 ， 也称后桥壳） 作为其承载和传递动力的 关键部件 ， 其安全可靠 的工作更是保障汽车安全工 作 的一个 重要方 面 。 汽车后桥壳主要的失效形式为疲劳破坏…。其 危险陛表现在结构到达疲劳寿命时无明显先兆就会 突然断裂解体。疲劳断裂常常导致灾难性的设备和
疲劳 强度 问题 ， 壳 的受力 分析 也均进 行相应 简化 ， 桥
作者简介 ： 鞠秀燕 （９０一） 山东文登 市人 ， １７ ， 本科 ， 工程师 ， 主要从事卡车和客车桥的设计研 发工作 。
汽车驱动桥壳轻量化设计
Technoeogy Reseaoch 汽车驱动桥壳轻量化设计□李志虎内蒙古自治区交通运输管理局呼和浩特0100201轻量化设计背景汽车驱动桥由主减速器、差速器、半轴、驱动桥壳等组成，具有增大发动机扭矩、改变动力方向、实现两个驱动轮间差速等作用。
驱动桥壳总成是汽车承重的关键部件,驱动桥壳过载，易产生裂纹，甚至导致断裂。
汽车驱动桥壳局部断裂如图1所示。
驱动桥壳设计时，应保证在足够的强度、刚度、疲劳寿命下,尽量减轻车身质量。
驱动桥壳结构应简单,降低加工生产制造难度,方便其它零部件的拆装和调整⑴。
图1汽车驱动桥壳局部断裂收稿日期:2020年3月作者简介:李志虎！1986—），男，硕士，工程师,主要从事汽车运行管理工作4420204Technology Research2驱动桥壳有限元分析中国重汽HW12单级减速驱动桥性能参数见表1：2*，这一驱动桥型式为中央单级减速，全浮式半轴，由钢板冲压焊接驱动桥壳。
车轮安装方式为轮辋中心孔定位。
利用SolidWorks软件建立HW12驱动桥的驱动桥壳三维整体模型，如图2所示。
[B]Force2:1.127e+005N冋Fixed Support0Fixed Support2[E]Force3:1.127e+005囚Force:1.127e+005N图4驱动桥壳约束及加载表1HW12单级减速驱动桥性能参数项目数值额定轴荷/ky11500最大总质量/ky49000速比 4.875，5.833板簧中心距/mm930-1010标准轮距/m m1850质量/ky685表2驱动桥壳载荷桥壳厚度/mm567满载轴荷/N112700113200115400 2.5倍满载轴荷/N2817502830002885005mm厚驱动桥壳应力、变形云图分别如图5、图6所示。
由图5、图6可知,5mm厚度驱动桥壳的最大应力为231.16MPa，最大变形出现在驱动桥壳中部位置，值为1.9742mm。
某叉车驱动桥壳有限元分析
