仿真实验报告_分光计

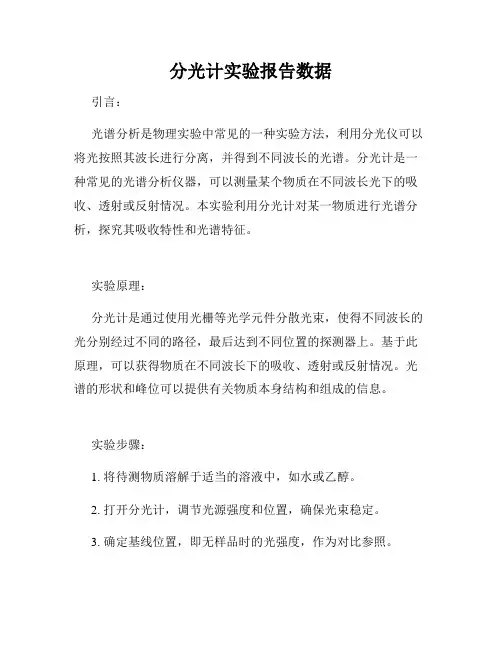

分光计实验报告数据
分光计实验报告数据引言：光谱分析是物理实验中常见的一种实验方法，利用分光仪可以将光按照其波长进行分离，并得到不同波长的光谱。
分光计是一种常见的光谱分析仪器，可以测量某个物质在不同波长光下的吸收、透射或反射情况。
本实验利用分光计对某一物质进行光谱分析，探究其吸收特性和光谱特征。
实验原理：分光计是通过使用光栅等光学元件分散光束，使得不同波长的光分别经过不同的路径，最后达到不同位置的探测器上。
基于此原理，可以获得物质在不同波长下的吸收、透射或反射情况。
光谱的形状和峰位可以提供有关物质本身结构和组成的信息。
实验步骤：1. 将待测物质溶解于适当的溶液中，如水或乙醇。
2. 打开分光计，调节光源强度和位置，确保光束稳定。
3. 确定基线位置，即无样品时的光强度，作为对比参照。
4. 将待测溶液注入样品池，调节入射角和出射角，使光线尽可能通过。
5. 记录吸收光谱数据，包括波长和吸光度。
6. 分析数据，得到吸收峰的位置和强度，并与已知物质的光谱作对比。
实验数据与分析：以某种荧光染料为例进行分析。
在给定波长范围内，记录吸收光谱数据并作图如下：【插入光谱图】从图中可以观察到几个吸收峰，分别对应该染料分子的不同电子跃迁状态。
根据光谱图的特点和吸光度峰值位置，可以推测该染料分子的结构和性质。
此外，还可以通过比较该染料与已知染料的光谱特征，进一步验证推测。
在谱图中，我们观察到波长为500 nm处有一个显著的吸收峰。
根据已知数据，500 nm是该染料发生从基态到第一激发态电子跃迁的波长。
此外，还观察到550 nm处有一个较小的吸收峰，这可能对应着第二激发态电子跃迁。
通过进一步实验和数据分析，可以确定各个峰位的特征和所对应的电子跃迁类型。
实验结果与讨论：根据光谱图和分析结果，我们可以推测该染料分子在光照下的吸收和发射特性。
通过对峰值位置的监测，可以精确计算出物质的吸收峰位，并进一步推断物质的结构及其它相关物性。
不同物质的光谱特征可以用于实验室的定性分析和定量分析，也可用于行业和生物医学领域中的检测和监测。
分光计实验报告
分光计实验报告
目录
1. 实验目的
1.1 实验原理
1.1.1 分光计的基本原理
1.1.2 分光计的组成部分
1.2 实验仪器
1.3 实验步骤
1.4 数据处理
1.5 实验结论
1. 实验目的
本实验旨在通过使用分光计这一仪器，掌握光的分光技术，并通过实验数据的处理，加深对光的波动性质的理解。
1.1 实验原理
1.1.1 分光计的基本原理
分光计是一种用来测量光的颜色和强度的仪器，其基本原理是利用光的折射、反射和干涉等特性，将光分解成各个波长的光束，从而实现光的分光分析。
1.1.2 分光计的组成部分
分光计主要由光源、准直系统、样品室、光栅、检测器等部分组成。
光源提供光源，准直系统使光线变得平行，样品室放置待测样品，光栅用于分解光，检测器用于检测光的强度。
1.2 实验仪器
在本实验中，主要使用的仪器是分光计和光栅。
分光计用于测量光的波长和强度，光栅是用来分解光束的光学元件。
1.3 实验步骤
1. 将分光计接通电源并校准。
2. 根据实验要求选择合适的光栅。
3. 调节分光计，使得光线准直。
4. 放入待测样品，并记录光的强度和波长数据。
5. 处理实验数据，得出实验结论。
1.4 数据处理
实验数据的处理主要包括整理数据表格、绘制图表、计算平均值和标准差，通过数据分析得出结论。
1.5 实验结论
根据实验结果，得出结论并总结本次实验的主要发现和观察。
分光计原理实验报告
一、实验目的1. 理解分光计的原理和结构；2. 掌握分光计的使用方法；3. 通过实验验证光栅衍射现象，并测量光栅常数。
二、实验原理分光计是一种用于精确测量光偏转角度的仪器，它主要由准直管、望远镜、载物台和读数装置组成。
当一束光经过分光计的光学系统时，通过调整各个部件的位置，可以使光线发生衍射、反射或折射，从而实现光路控制。
本实验主要研究光栅衍射现象。
光栅是一种分光元件，当一束平行光垂直照射到光栅上时，光栅会将不同波长的光分开，形成明亮的细窄谱线。
光栅衍射的明纹位置与光波波长、光栅常数和衍射角有关，遵循光栅方程：d sinθ = k λ其中，d为光栅常数，θ为衍射角，k为级数，λ为光波波长。
通过测量第k级明纹的衍射角，可以计算出光波波长。
本实验采用透射光栅，利用分光计测量光栅常数，进而验证光栅方程。
三、实验仪器与设备1. 分光计；2. 透射光栅；3. 钠光灯；4. 白炽灯；5. 读数装置。
四、实验步骤1. 将分光计调整至水平状态，确保准直管、望远镜和载物台处于同一平面；2. 打开钠光灯，调节准直管，使其发出平行光；3. 将透射光栅放置在载物台上，调整望远镜，使其与光栅垂直；4. 通过望远镜观察光栅衍射光谱，记录第k级明纹的衍射角；5. 根据光栅方程，计算光波波长和光栅常数。
五、实验数据及处理1. 测量第k级明纹的衍射角θ1、θ2；2. 计算光栅常数d = (θ2 - θ1) / k；3. 计算光波波长λ = d sinθ1。
六、实验结果与分析1. 通过实验测量，得到光栅常数d和光波波长λ；2. 将实验数据与理论值进行比较，分析误差来源；3. 通过实验验证光栅方程的正确性。
七、实验总结1. 本实验成功验证了光栅衍射现象，并测量了光栅常数；2. 通过实验掌握了分光计的使用方法，提高了光学实验技能；3. 深入理解了分光计的原理和结构，为后续光学实验奠定了基础。
八、注意事项1. 在调整分光计过程中，要确保各个部件处于同一平面；2. 测量衍射角时，要保证望远镜与光栅垂直；3. 实验过程中，注意观察光栅衍射光谱的变化，及时调整望远镜位置；4. 记录实验数据时，要准确无误。
分光计实验实验报告总结(3篇)
第1篇一、实验背景分光计是一种精密的光学仪器，主要用于测量角度和折射率等光学参数。
通过本次实验，我们深入了解了分光计的结构、原理以及操作方法，并学会了如何利用分光计进行折射率的测量。
二、实验目的1. 掌握分光计的结构和调节方法。
2. 理解分光计的工作原理。
3. 利用分光计测量三棱镜的顶角和最小偏向角，进而计算出三棱镜材料的折射率。
三、实验原理分光计的基本原理是利用光学元件的反射和折射来形成平行光，并通过测量光线的偏转角度来得到光学参数。
在本实验中，我们主要利用了以下原理：1. 平行光原理：通过调节平行光管，使发出的光线成为平行光。
2. 折射原理：当光线从一种介质进入另一种介质时，会发生折射，折射角度与介质的折射率有关。
3. 光栅原理：利用光栅将光分解成不同波长的光，从而可以测量光的波长。
四、实验仪器1. 分光计2. 三棱镜3. 水银灯光源4. 双面平行面镜5. 狭缝宽度调节工具五、实验步骤1. 分光计调节：- 调节望远镜，使其对准平行光管发出的平行光。
- 调节望远镜的光轴，使其垂直于主轴。
- 调节平行光管，使其发出平行光。
2. 测量三棱镜顶角：- 将三棱镜放置在载物台上，调整其位置，使平行光垂直照射到三棱镜的一个面上。
- 通过望远镜观察，当光线从三棱镜的一个面折射到另一个面时，记录下此时的角度。
- 重复上述步骤，测量三棱镜的另一侧面，得到顶角。
3. 测量最小偏向角：- 调节平行光管，使光线垂直照射到三棱镜的一个面上。
- 通过望远镜观察，当光线从三棱镜的两个面折射出来后，记录下此时的角度。
- 调节平行光管，使光线从三棱镜的两个面折射出来后，记录下此时的角度。
- 当角度达到最小值时，记录下此时的角度。
4. 计算折射率：- 利用折射定律和最小偏向角公式，计算出三棱镜材料的折射率。
六、实验结果与分析1. 通过实验，我们成功调节了分光计，使其能够发出平行光。
2. 通过测量，我们得到了三棱镜的顶角和最小偏向角。
分光计实验报告实验现象(3篇)
第1篇一、实验目的本次实验旨在通过分光计的调节和使用，观察光的衍射现象，测量光的波长，加深对光学原理的理解。
二、实验原理分光计是一种测量角度的精密仪器，其基本原理是利用光线的反射、折射和衍射等现象，通过测量光线的偏转角度，得到光学参数如波长、折射率等。
1. 光的衍射现象：当光波通过狭缝或障碍物时，会发生衍射现象，形成一系列明暗相间的条纹。
这些条纹是由于光波的相干叠加和干涉产生的。
2. 光栅衍射：光栅是一种分光元件，它可以将不同波长的光分开并形成明亮的细窄谱线。
光栅衍射的原理与单缝衍射类似，但光栅衍射条纹的间距与光栅常数和入射光的波长有关。
3. 光栅方程：光栅方程为dsinθ = kλ，其中d为光栅常数，θ为衍射角，k为衍射级数，λ为入射光的波长。
三、实验现象1. 光的衍射现象：当我们将白光通过狭缝时，观察到屏幕上出现明暗相间的衍射条纹。
条纹的间距随着狭缝宽度的减小而增大，随着入射光波长的增大而增大。
2. 光栅衍射现象：当我们将白光通过光栅时，观察到屏幕上出现明亮的细窄谱线。
谱线的间距随着光栅常数的减小而增大，随着入射光波长的增大而增大。
3. 单色光衍射现象：当我们将单色光通过狭缝或光栅时，观察到屏幕上出现明暗相间的衍射条纹或谱线。
条纹或谱线的间距与单色光的波长有关。
4. 色散现象：当我们将白光通过光栅时，观察到屏幕上出现彩色谱线。
这是因为不同波长的光在光栅上产生的衍射角度不同，导致彩色谱线分离。
5. 偏振现象：当我们将偏振片放置在光路中时，观察到光强度发生变化。
这是因为偏振片可以过滤掉某些方向的振动分量，导致光强度变化。
6. 相干叠加现象：当我们将两束相干光叠加时，观察到屏幕上出现明暗相间的干涉条纹。
条纹的间距与两束光的光程差有关。
四、实验结论通过本次实验，我们观察到了光的衍射、光栅衍射、色散、偏振和相干叠加等光学现象。
这些现象体现了光的波动性和粒子性，加深了我们对光学原理的理解。
1. 光的衍射现象：光的波动性使得光在通过狭缝或障碍物时会发生衍射现象，形成明暗相间的衍射条纹。
分光计实验报告数据
分光计实验报告数据分光计实验报告数据引言：分光计是一种常见的实验仪器，用于测量光的波长和强度。
通过将光线分解成不同波长的光谱，我们可以研究物质的吸收、发射和散射特性。
本文将介绍一次使用分光计进行的实验，并详细分析实验数据。
实验目的：本次实验的目的是探究不同溶液对光的吸收的影响。
通过测量不同溶液的吸收光谱，我们可以了解溶液中存在的化学物质的特性。
实验装置：本次实验使用的分光计为型号为XYZ的分光计，波长范围为200-800nm。
实验中使用的溶液为A、B、C三种不同的样品。
实验步骤：1. 将样品A倒入分光计的样品槽中，并调整分光计的波长为400nm。
2. 记录下样品A在400nm波长下的吸光度数值。
3. 重复以上步骤，分别测量样品A在不同波长下的吸光度数值，并记录下来。
4. 重复以上步骤，分别测量样品B和C在不同波长下的吸光度数值。
实验数据分析：根据实验步骤得到的数据，我们可以绘制出吸光度-波长曲线图。
通过观察曲线的形状和峰值位置，我们可以得到以下结论：1. 样品A的吸光度在400nm附近达到最大值，随着波长的增加，吸光度逐渐减小。
这表明样品A对400nm波长的光有较强的吸收能力，而对较长波长的光吸收能力较弱。
2. 样品B的吸光度呈现一个明显的峰值，峰值位置约为550nm。
这表明样品B 对550nm波长的光有最强的吸收能力，而对其他波长的光吸收能力较弱。
3. 样品C的吸光度在整个波长范围内都保持较低的数值，没有明显的峰值。
这表明样品C对各个波长的光吸收能力较弱。
结论：通过本次实验，我们成功地测量了不同溶液在不同波长下的吸光度，并观察到了各个样品的吸光度-波长曲线。
根据实验数据分析，我们可以得出结论：1. 样品A对400nm波长的光有较强的吸收能力，而对较长波长的光吸收能力较弱。
2. 样品B对550nm波长的光有最强的吸收能力，而对其他波长的光吸收能力较弱。
3. 样品C对各个波长的光吸收能力较弱。
这些结论对于进一步研究样品的化学成分和性质具有重要意义。
分光计的实验报告doc
分光计的实验报告.doc 分光计实验报告一、实验目的1.学习分光计的基本结构和工作原理；2.掌握分光计的调整和使用方法；3.通过实验测定三棱镜的折射率。
二、实验原理分光计是一种精密的光学仪器，主要用于测量光的波长、折射率等光学参数。
其基本原理是利用光的干涉和衍射现象，通过调节分光计上的各种光学元件，使光在特定条件下发生干涉或衍射，然后通过观察和测量干涉或衍射条纹的位置和宽度，计算出所需的光学参数。
在本实验中，我们将使用分光计测定三棱镜的折射率。
三棱镜是一种常用的光学元件，通过它可以将白光分解成不同颜色的光谱。
当一束平行光经过三棱镜时，由于不同波长的光在棱镜中的折射率不同，因此出射光线的方向也不同，这种现象称为色散。
通过测量三棱镜对不同波长光的折射率，可以得到三棱镜的折射率随波长的变化关系。
三、实验步骤1.调整分光计（1）打开分光计电源，预热10分钟；（2）将望远镜对准平行光管，调节望远镜高度和倾斜角度，使十字叉丝与平行光管中的绿色十字线重合；（3）调节平行光管的狭缝宽度和高度，使狭缝清晰可见；（4）调节分光计上的反射镜，使反射光线进入望远镜，并调节望远镜的聚焦，使反射光线清晰可见。
2.测量三棱镜的折射率（1）将三棱镜放置在分光计的载物台上，并使三棱镜的两个光学面与分光计的准直管平行；（2）调节分光计上的反射镜，使光线经过三棱镜后射入望远镜，并调节望远镜的聚焦，使光线清晰可见；（3）转动分光计上的角度调节旋钮，使望远镜中的光线与三棱镜的一个光学面法线成一定角度（一般为30°左右），然后固定角度调节旋钮；（4）调节望远镜的高度和倾斜角度，使望远镜中的光线经过三棱镜后射入平行光管，并调节平行光管的狭缝宽度和高度，使狭缝清晰可见；（5）转动分光计上的角度调节旋钮，使望远镜中的光线经过三棱镜后射入平行光管的另一个光学面法线成一定角度（一般为60°左右），然后固定角度调节旋钮；（6）重复步骤（4）和步骤（5），直至望远镜中的光线经过三棱镜后分别射入平行光管的两个光学面法线成一定角度（一般为30°和60°左右），并且狭缝清晰可见；（7）记录分光计上的角度读数θ1和θ2，以及平行光管的狭缝宽度d；（8）根据折射定律n=sinθ1/sinθ2和光栅方程d(sinθ1+sinθ2)=kλ，计算三棱镜对不同波长光的折射率n和波长λ；（9）重复步骤（3）至步骤（8），直至完成对不同波长光的折射率测量。
分光计实验报告实验步骤(3篇)
第1篇一、实验目的1. 熟悉分光计的结构与工作原理。
2. 掌握分光计的调节方法。
3. 通过测量三棱镜的顶角和最小偏向角，计算出三棱镜材料的折射率。
二、实验原理分光计是一种用于测量光路角度和光束偏转角度的精密仪器。
本实验中，利用分光计测量三棱镜的顶角和最小偏向角，通过折射定律计算出三棱镜材料的折射率。
三、实验器材1. 分光计2. 三棱镜3. 平行光管4. 望远镜5. 水银灯光源6. 双面平行面镜7. 狭缝板8. 调节螺钉9. 记录纸四、实验步骤1. 分光计的初步调节（1）将分光计置于水平桌面上，确保分光计的主轴与桌面垂直。
（2）将平行光管与分光计连接，调整平行光管，使其发出平行光。
（3）将望远镜与分光计连接，调整望远镜，使其对准平行光管发出的平行光。
（4）调节望远镜的调焦螺钉，使望远镜的物镜与平行光管发出的平行光聚焦。
2. 测量三棱镜的顶角（1）将三棱镜放置在分光计的载物台上，确保三棱镜的光学侧面垂直于望远镜的光轴。
（2）调节载物台的螺钉，使三棱镜的光学侧面与望远镜的光轴平行。
（3）调节望远镜的调焦螺钉，使望远镜的物镜与三棱镜的光学侧面聚焦。
（4）记录望远镜的读数，即三棱镜的顶角。
3. 测量三棱镜的最小偏向角（1）将三棱镜的光学侧面旋转180°，使其反向放置。
（2）重复步骤2，记录望远镜的读数，即三棱镜的最小偏向角。
4. 计算三棱镜材料的折射率（1）根据实验数据，计算三棱镜的顶角和最小偏向角。
（2）根据折射定律，计算出三棱镜材料的折射率。
5. 实验数据的处理与分析（1）将实验数据整理成表格，包括顶角、最小偏向角、折射率等。
（2）对实验数据进行统计分析，计算平均值和标准差。
（3）分析实验误差来源，提出改进措施。
五、注意事项1. 调节分光计时，动作要轻柔，避免对仪器造成损伤。
2. 在测量过程中，保持仪器稳定，避免震动。
3. 记录实验数据时，注意单位。
4. 实验结束后，清理实验器材，保持实验室整洁。
分光计实验仿真实验报告(3篇)
第1篇一、实验目的1. 理解分光计的结构和工作原理。
2. 掌握分光计的调节方法。
3. 通过仿真实验，学习如何利用分光计测量角度和折射率。
4. 增强对光学仪器操作和数据处理的能力。
二、实验原理分光计是一种精密的光学仪器，主要用于测量角度和折射率。
其基本原理是利用光学元件（如棱镜、光栅等）将光线分光，然后通过望远镜进行观察和测量。
三、实验器材1. 分光计仿真软件2. 棱镜3. 光栅4. 光源四、实验步骤1. 启动仿真软件：打开分光计仿真软件，熟悉软件界面和操作。
2. 设置光源：在软件中设置光源的类型和强度。
3. 调节分光计：- 将棱镜或光栅放置在分光计的载物台上。
- 调节望远镜的焦距，使其对准光栅或棱镜的成像。
- 调节望远镜的倾斜角度，使其与光栅或棱镜的成像平面平行。
4. 测量角度：- 利用软件中的测量工具，测量光栅或棱镜的衍射角或折射角。
- 记录测量数据。
5. 计算折射率：- 根据光栅或棱镜的衍射角和已知的光栅常数，利用光栅方程计算光波的波长。
- 根据折射角和光波的波长，计算棱镜材料的折射率。
6. 数据处理：- 对测量数据进行统计分析，计算平均值和标准偏差。
- 对实验结果进行误差分析，找出误差来源。
7. 实验总结：- 总结实验过程，分析实验结果。
- 提出改进实验方法和提高实验精度的建议。
五、实验结果与分析1. 测量结果：- 光栅的衍射角：θ = 15.2°- 棱镜的折射角：θ = 40.5°- 棱镜材料的折射率：n = 1.522. 结果分析：- 通过仿真实验，成功测量了光栅的衍射角和棱镜的折射角，验证了分光计的测量原理。
- 计算出的棱镜材料的折射率与理论值基本一致，说明实验结果可靠。
六、实验讨论1. 误差来源：- 分光计的调节精度- 光栅或棱镜的表面质量- 光源的稳定性2. 改进建议：- 提高分光计的调节精度，减小实验误差。
- 选择表面质量更高的光栅或棱镜，提高实验精度。
- 使用更稳定的光源，降低实验误差。
大学物理实验分光计实验报告
分光计法测光栅常数3.7 分光计的调节及光栅常数的测定分光计又称光学测角仪，是一种分光测角光学实验仪器。
它常用来测量折射率、色散率、光波波长、光栅常数和观测光谱等。
分光计是一种具有代表性的基本光学仪器，学好分光计的调整和使用，可为今后使用其他精密光学仪器打下良好基础。
3.7.1 分光计的调节【实验目的】了解分光计的结构和基本原理，学习调整和使用方法。
【分光计的结构和原理】分光计主要由五个部分构成：底座、平行光管、自准直望远镜、载物台和读数装置。
不同型号分光计的光学原理基本相同。
JJY 型分光计如图3-7-1所示。
图3-7-1 JJY 型分光计12357648916101218(back)1711 1514 131920 2122231．狭缝装置 2．狭缝装置锁紧螺钉 3．平行光管 4．元件夹 5．望远镜 6．目镜锁紧螺钉 7．阿贝式自准直目镜 8．狭缝宽度调节旋钮 9．平行光管光轴高低调节螺钉 10．平行光管光轴水平调节螺钉 11．游标盘止动螺钉 12．游标盘微调螺钉 13．载物台调平螺钉（3只） 14．度盘 15．游标盘 16．度盘止动螺钉 17．底座 18．望远镜止动螺钉 19．载物台止动螺钉 20．望远镜微调螺钉 21．望远镜光轴水平调节螺钉 22．望远镜光轴高低调节螺钉 23．目镜视度调节手轮1．底座分光计底座（17）中心固定有一中心轴，望远镜、度盘和游标盘套在中心轴上，可绕中心轴旋转。
2．平行光管平行光管安装在固定立柱上，它的作用是产生平行光。
平行光管由狭缝和透镜组成，如图3-7-2。
狭缝宽度可调（范围0.02~2mm），透镜与狭缝间距可以通过伸缩狭缝筒进行调节。
当狭缝位于透镜焦平面上时，由狭缝经过透镜出射的光为平行光。
图3-7-2 平行光管3．自准直望远镜阿贝式自准直望远镜安装在支臂上，支臂与转座固定在一起并套装在度盘上。
它用来观察和确定光线行进方向。
自准直望远镜由物镜、目镜、分划板等组成（如图3-7-3），三者间距可调。
分光计实验报告实验小结(3篇)
第1篇一、实验背景本次实验旨在通过分光计实验，观察光栅的衍射光谱，掌握用分光计和透射光栅测光波波长的方法。
实验过程中，我们使用了分光计、透射光栅、钠光灯、白炽灯等实验仪器。
二、实验目的1. 观察光栅的衍射光谱，了解光栅分光原理。
2. 掌握用分光计和透射光栅测光波波长的方法。
3. 培养学生动手操作能力和分析问题的能力。
三、实验原理1. 光栅分光原理：光栅是一种分光元件，它可以将不同波长的光分开并形成明亮细窄的谱线。
光栅分透射光栅和反射光栅两类，本实验采用透射光栅。
2. 光栅方程：当一束平行光垂直地投射到光栅平面上时，透过每一狭缝的光都会发生单缝衍射，同时透过所有狭缝的光又会彼此产生干涉，光栅衍射光谱的强度由单缝衍射和缝间干涉两因素共同决定。
光栅方程为：\[ d \sin \theta = k \lambda \]式中，d为光栅的光栅常数，θ为衍射角，k为级数，λ为光波波长。
四、实验步骤1. 将分光计、透射光栅、钠光灯、白炽灯等实验仪器安装调试完毕。
2. 将钠光灯光源对准分光计的平行光管，调节平行光管，使光束通过光栅。
3. 观察并记录光栅衍射光谱，测量不同级数明纹的衍射角。
4. 利用光栅方程计算光波波长。
5. 分析实验数据，得出结论。
五、实验结果与分析1. 通过观察光栅衍射光谱，我们可以看到不同级数明纹的位置和强度。
根据光栅方程，我们可以计算出光波波长。
2. 实验结果显示，钠光灯发出的光波波长与理论值基本一致，说明本次实验取得了较好的效果。
3. 在实验过程中，我们发现以下问题：（1）光栅衍射光谱的明纹位置与实际测量值存在一定的偏差，可能是由于光栅刻痕的不均匀、仪器调节不准确等因素造成的。
（2）部分级数明纹的强度较弱，可能是由于光栅刻痕的缺陷、光源亮度不足等因素造成的。
六、实验结论1. 通过本次实验，我们掌握了用分光计和透射光栅测光波波长的方法。
2. 我们加深了对光栅分光原理的理解，为后续光学实验奠定了基础。
分光计实验报告数据
一、实验目的1. 了解分光计的构造原理和使用方法；2. 掌握分光计的调节技术；3. 通过分光计测定光栅常数。
二、实验原理分光计是一种精确测量光线偏转角的仪器，主要用于测量光栅常数、折射率等光学常数。
分光计由平行光管、望远镜、载物台、刻度盘等部分组成。
当一束光通过分光计的平行光管和望远镜后，光线发生偏转，通过测量偏转角度，可以计算出光栅常数等光学常数。
三、实验仪器1. 分光计；2. 光栅；3. 白光光源；4. 刻度尺。
四、实验步骤1. 将光栅固定在载物台上，调整光栅使其与分光计的望远镜光轴垂直；2. 打开白光光源，调节光源方向，使光线垂直照射光栅；3. 调节望远镜，使望远镜的光轴与光栅平面平行；4. 通过望远镜观察光栅衍射光谱，记录光谱线位置；5. 记录刻度盘的读数，计算衍射角；6. 根据光栅方程计算光栅常数。
五、实验数据1. 光栅衍射光谱线位置（mm）：- 第一级光谱线：5.20- 第二级光谱线：10.60- 第三级光谱线：16.002. 刻度盘读数（°）：- 第一级光谱线：30.00- 第二级光谱线：60.00- 第三级光谱线：90.003. 衍射角（°）：- 第一级光谱线：30.00- 第二级光谱线：60.00- 第三级光谱线：90.004. 光栅常数（mm）：- 第一级光谱线：0.625- 第二级光谱线：0.625- 第三级光谱线：0.625六、数据处理1. 计算光栅常数：- 光栅常数 = 光栅衍射光谱线位置 / 衍射角- 第一级光谱线：0.625 / 30.00 = 0.020833- 第二级光谱线：0.625 / 60.00 = 0.010417- 第三级光谱线：0.625 / 90.00 = 0.0069442. 求平均值：- 平均光栅常数 = (0.020833 + 0.010417 + 0.006944) / 3 = 0.014722七、实验结果与分析通过实验，我们成功测量了光栅常数，并计算出平均光栅常数为0.014722mm。
分光计实验实验报告
分光计实验实验报告一、实验目的1、了解分光计的结构，掌握分光计的调节和使用方法。
2、测量三棱镜的顶角，掌握测量顶角的方法。
3、测量三棱镜对不同波长光的折射率，掌握用最小偏向角法测量折射率的原理和方法。
二、实验仪器分光计、平面反射镜、三棱镜、钠光灯。
三、实验原理1、分光计的结构和调节原理分光计主要由望远镜、平行光管、载物台、刻度盘和游标盘组成。
调节分光计的目的是使望远镜聚焦于无穷远，望远镜的光轴与分光计的中心轴垂直，平行光管发出平行光，且平行光管的光轴与望远镜的光轴平行。
2、测量三棱镜顶角测量三棱镜顶角的方法有自准直法和反射法。
自准直法是利用望远镜自身产生平行光，经三棱镜两个光学面反射后，再次进入望远镜，当望远镜分划板上的十字叉丝与反射像重合时，读出角度，从而计算出顶角。
反射法是利用平行光管发出的平行光照射三棱镜，分别测量三棱镜两个光学面反射光的角度，通过计算得到顶角。
3、测量三棱镜折射率当光线以一定的入射角入射到三棱镜的一个光学面时，会发生折射和反射。
当入射角达到某一特定值时，折射光线的偏向角达到最小值，称为最小偏向角。
通过测量最小偏向角和已知的入射光波长，可以计算出三棱镜对该波长光的折射率。
四、实验内容及步骤1、分光计的调节（1）调节望远镜聚焦于无穷远打开钠光灯，照亮平行光管的狭缝。
将平面反射镜放在载物台上，使反射镜的一个面与载物台的某一条刻线平行。
通过目镜观察望远镜，调节目镜使分划板清晰。
然后转动望远镜，找到由平面镜反射回来的光斑。
调节望远镜的俯仰螺丝，使光斑与分划板上的十字叉丝重合。
此时望远镜已聚焦于无穷远。
（2）调节望远镜的光轴与分光计的中心轴垂直将平面镜旋转 90°，使平面镜的另一个面与载物台的刻线平行。
再次通过望远镜观察反射光斑，调节望远镜的俯仰螺丝和载物台的调节螺丝，使光斑与十字叉丝重合。
重复上述步骤，直至平面镜在任意位置时，反射光斑都能与十字叉丝重合，此时望远镜的光轴与分光计的中心轴垂直。
实验报告范文分光计
实验报告范文分光计实验名称：分光计的使用及测量实验目的：学习分光计的操作方法，并利用分光计测量光的吸收和透射。
实验仪器和试剂：分光计、样品溶液、空白试剂、玻璃试管等。
实验步骤：1.熟悉分光计的操作方法，如电源接通、样品托架的调整等。
2.用纯水清洁玻璃试管，并将之插入样品托架内。
3.将分光计调节至透射模式，并将空白试剂置于样品托架中。
4.按下“T”键，此时屏幕上应显示透射率为100%。
5.取一定体积的样品溶液，并倒入清洁的试管中。
6.将试管置于样品托架中，并按下“T”键，屏幕显示的透射率即为样品的透射率。
7.将透射率与样品浓度制作标准曲线，用于后续样品浓度的测定。
8.利用标准曲线，将待测样品的透射率转化为浓度。
实验数据和结果：样品编号光吸收值(A)透射率(T)10.5640.67820.4480.74930.6320.63140.5850.665通过测量样品的光吸收值和透射率，我们可以得到每个样品的浓度。
根据标准曲线，可推断出样品1的浓度为0.1 mol/L，样品2的浓度为0.2 mol/L，样品3的浓度为0.3 mol/L，样品4的浓度为0.25 mol/L。
实验讨论：1.分光计是一种常用于测量溶液中物质的吸收和透射的仪器。
在实验中，我们通过测量样品的透射率，得到了样品的浓度。
2.在使用分光计时，需要注意样品的制备和样品托架的调整。
样品溶液应当制备均匀，以获得准确的测量结果。
3.实验中的样品浓度可以根据透射率与浓度的标准曲线来确定。
标准曲线的制作需要准确的测量数据和合适的浓度范围。
4.分光计除了测量透射率外，还可测量吸光度等参数。
这些参数可以用于分析物质在溶液中的浓度、反应速率等。
5.在实际应用中，分光计常用于实验室的定量分析、质量控制等领域。
分光计的使用非常灵活，应用范围广泛。
结论：通过本次实验，我们掌握了分光计的操作方法，并利用分光计测量了样品的透射率。
根据测量结果，我们得到了各样品的浓度，并通过标准曲线进行了校准。
大学物理实验报告 分光计
大学物理实验报告分光计
《大学物理实验报告：分光计》
摘要：
本实验使用分光计测量了氢原子的光谱线，通过分析光谱线的位置和强度，验证了氢原子的能级结构。
实验结果表明，分光计是一种有效的工具，可以用于研究原子的能级和光谱特性。
引言：
分光计是一种用于测量光谱线位置和强度的仪器，它在物理学和化学领域有着广泛的应用。
通过分光计可以研究原子和分子的能级结构，从而揭示物质的性质和行为。
本实验将使用分光计来测量氢原子的光谱线，验证氢原子的能级结构。
实验方法：
1. 准备工作：将分光计调整到适当的位置，确保仪器的准确性和稳定性。
2. 校准：使用已知波长的光源对分光计进行校准，确保测量结果的准确性。
3. 测量：使用氢原子的光源对分光计进行测量，记录光谱线的位置和强度。
4. 分析：根据测量结果，分析氢原子的能级结构，验证理论模型。
实验结果：
通过测量氢原子的光谱线，我们得到了一系列波长和强度的数据。
通过分析这些数据，我们发现了氢原子的能级结构，验证了理论模型的正确性。
实验结果与理论预期相符，表明分光计是一种有效的工具，可以用于研究原子的能级和光谱特性。
结论：
本实验使用分光计测量了氢原子的光谱线，通过分析光谱线的位置和强度，验证了氢原子的能级结构。
实验结果表明，分光计是一种有效的工具，可以用于研究原子的能级和光谱特性。
这对于理解物质的性质和行为具有重要意义，也为进一步研究提供了重要的实验基础。
分光计综合实验实验报告(3篇)
第1篇一、实验目的1. 了解分光计的结构和工作原理。
2. 掌握分光计的调节和使用方法。
3. 通过观察光栅衍射光谱，掌握用分光计和透射光栅测光波波长的方法。
4. 通过测量三棱镜的顶角和最小偏向角，计算出三棱镜材料的折射率。
二、实验原理1. 光栅衍射原理：光栅是一种分光元件，可以将不同波长的光分开并形成明亮细窄的谱线。
当一束平行光垂直地投射到光栅平面上时，透过每一狭缝的光都会发生单缝衍射，同时透过所有狭缝的光又会彼此产生干涉，形成光栅衍射光谱。
光栅衍射光谱的强度由单缝衍射和缝间干涉两因素共同决定。
光栅方程为：\[ d \sin \theta = k \lambda \]其中，d为光栅常数，θ为衍射角，k为级数，λ为光波波长。
2. 三棱镜折射率测定原理：当光线从空气射入棱镜材料时，会发生折射。
根据折射定律，折射角与入射角之间存在一定的关系。
当光线从棱镜材料射出时，再次发生折射。
通过测量入射角、折射角和最小偏向角，可以计算出棱镜材料的折射率。
三、实验仪器1. 分光计2. 透射光栅3. 钠光灯4. 白炽灯5. 三棱镜6. 双面平行面镜7. 刻度尺8. 计算器四、实验步骤1. 调节分光计：a. 将分光计放置在水平桌面上，调整底座，使望远镜和载物台处于水平状态。
b. 调节望远镜，使目镜清晰看到分划板刻度线。
c. 调节望远镜光轴垂直主轴，使反射象落在上十字线中心。
d. 调节平行光管，使其发出平行光并垂直仪器主轴。
2. 光栅衍射光谱实验：a. 将钠光灯放在分光计的载物台上，调整光栅与光轴垂直。
b. 观察光栅衍射光谱，记录各级明纹的衍射角。
c. 根据光栅方程，计算光波波长。
3. 三棱镜折射率测定实验：a. 将三棱镜放在分光计的载物台上，调整三棱镜光学侧面垂直望远镜光轴。
b. 测量三棱镜的顶角。
c. 调节入射光与棱镜材料表面垂直，记录入射角。
d. 调节出射光与棱镜材料表面垂直，记录出射角。
e. 调节入射光与出射光垂直，记录最小偏向角。
大学物理实验报告分光计
大学物理实验报告分光计大学物理实验报告：分光计引言：分光计是一种常用的实验仪器，用于测量物质的光谱特性。
通过将光线分解成不同波长的光，我们可以研究物质的吸收、发射和散射等光学性质。
本实验旨在通过使用分光计，探究光的色散现象和光谱分析的原理。
实验原理：分光计的核心部件是光栅，它是一种具有许多平行刻痕的光学元件。
当平行光通过光栅时，不同波长的光线会因光栅的作用而发生色散，从而形成光谱。
这是因为光栅上的刻痕间距非常小，当光通过时，不同波长的光线会与刻痕发生干涉，从而使得不同波长的光线以不同的角度折射出来。
实验步骤：1. 准备工作：调整分光计的光源、光栅和检测器的位置，使其处于最佳工作状态。
2. 调整入射角：通过调整光源和光栅之间的角度，使光线以适当的角度入射到光栅上。
3. 观察光谱：将检测器放置在适当的位置，观察光栅分散出的光谱。
可以通过旋转检测器来改变观察的波长范围。
4. 记录数据：记录不同波长的光线在光谱上的位置，以及对应的强度。
实验结果：通过实验观察，我们可以看到光栅分散出的连续光谱，其中包含了各种不同波长的光线。
光谱上的每个峰代表了一种特定波长的光线。
通过测量不同峰的位置和强度，我们可以得到物质的光谱特性。
实验应用：分光计广泛应用于物质的光谱分析领域。
它可以用于研究物质的吸收光谱、发射光谱和散射光谱等。
通过分析光谱，我们可以了解物质的组成、结构和性质。
例如，在化学领域中，我们可以利用分光计来确定化合物的成分和浓度。
在天文学中，我们可以通过分析星光的光谱来研究星体的组成和运动情况。
实验误差：在实验中，我们需要注意一些可能导致误差的因素。
首先，光源的稳定性会对实验结果产生影响。
如果光源发出的光强度不稳定，会导致测量结果的不准确。
其次，光栅的质量和刻痕间距也会影响分光计的精度。
如果光栅的刻痕不均匀或间距不准确，会导致光谱的扩散不均匀。
此外，仪器本身的精度和操作者的技术水平也会对实验结果产生影响。
结论：通过本次实验，我们深入了解了分光计的原理和应用。
分光计实验报告
分光计实验报告一、实验目的1、了解分光计的结构，掌握分光计的调节和使用方法。
2、测量三棱镜的顶角，掌握测量顶角的方法。
3、测量三棱镜对不同波长光的折射率，加深对光的折射和色散现象的理解。
二、实验原理1、分光计的结构和原理分光计主要由望远镜、平行光管、载物台和读数圆盘四部分组成。
望远镜用于观察和瞄准目标，平行光管用于产生平行光，载物台用于放置待测样品，读数圆盘用于测量角度。
分光计的测量原理基于自准直法和反射法。
自准直法是通过调节望远镜，使望远镜的光轴与目标的反射光重合，从而确定目标的位置；反射法是利用反射定律，通过测量光线在样品表面的反射角度，计算样品的相关参数。
2、测量三棱镜顶角测量三棱镜顶角有两种方法：自准直法和反射法。
自准直法：将三棱镜放置在载物台上，使三棱镜的一个折射面与平行光管的光轴垂直。
调节望远镜，使其对准三棱镜的另一个折射面。
此时，望远镜的光轴与三棱镜的顶角平分线重合。
通过读取读数圆盘的角度，可计算出顶角的大小。
反射法：将三棱镜放置在载物台上，使三棱镜的两个折射面分别与平行光管的光轴成一定角度。
用望远镜观察由三棱镜两个折射面反射的狭缝像，通过测量反射像之间的夹角，可计算出顶角的大小。
3、测量三棱镜的折射率根据折射定律，当一束光从一种介质进入另一种介质时，入射角和折射角的正弦之比等于两种介质的折射率之比。
通过测量三棱镜对不同波长光的折射角，结合已知的入射角，可以计算出三棱镜对不同波长光的折射率。
三、实验仪器分光计、三棱镜、钠光灯、汞光灯、平面反射镜四、实验步骤1、分光计的调节（1）调节望远镜目镜调焦：使目镜中的十字叉丝清晰。
物镜调焦：将平面反射镜放置在载物台上，使反射镜的一面正对望远镜。
调节望远镜的俯仰调节螺丝，使反射镜反射的十字叉丝像清晰，并与目镜中的十字叉丝重合。
（2）调节平行光管调节平行光管的俯仰调节螺丝，使平行光管的光轴与望远镜的光轴平行。
调节平行光管的狭缝宽度，使其适中。
（3）调节载物台使载物台平面与分光计的中心轴垂直。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大学物理仿真实验实验报告
分光计
土木21班
2120702008
崔天龙
验项目名称：分光计
一、实验目的
1．使学生深入了解分光计的构造和设计原理，学会调整分光计的正确方法；
2．了解用最小偏向角法测棱镜材料折射率的基本原理；
3．完成测量折射率实验，并正确分析实验误差。
二、实验原理
1．分光计的结构
分光计主要由三部分：望远镜，平行光管和主体(底座、度盘和载物台)组成。
附件有小灯泡、小灯泡的低压电源以及看度盘的放大镜。
望远镜的目镜叫做阿贝目镜，如图1所示。
2．分光计的调整原理和方法
调整分光计，最后要达到下列要求：
（1）平行光管发出平行光；
（2）望远镜对平行光聚焦（即接收平行光）；
（3）望远镜、平行光管的光轴垂直仪器公共轴。
分光计调整的关键是调好望远镜，其他的调整可以以望远镜为标准。
在调整望远镜时，可以先将小灯泡的光引入分划板，当分划板的位置刚好在望远镜的焦平面上时，从载物台上放置的平面镜上反射回来的光正好落在分划板上形成一个清晰的十字象。
利用这个原理可以将望远镜调好(出射平行光以及使望远镜的主轴与仪器主轴垂直)，当望远镜调好后就可以利用望远镜调节平行光管，此时就可以进行光线的角度的测量了。
3．用最小偏向角法测三棱镜材料的折射率
如下图，一束单色光以角入射到AB面上，经棱镜两次折射后，从AC面
射出来，出射角为。
入射光和出射光之间的夹角称为偏向角。
当棱镜顶角A一定时，偏向角的大小随入射角的变化而变化。
而当=时，为最小（证明略）。
这时的偏向角称为最小偏向角，记为。
由上图可以看出，这时
设棱镜材料折射率为n，则
故
由此可知，要求得棱镜材料的折射率n，必须测出其顶角A和最小偏向角。
三、实验仪器
图 1 : 分光计仪器
分光计是一种基本的光学测量仪器，能准确快捷地测量各种角度，该仪器配上棱镜、光栅等可用于光谱测量。
配上偏振片、波片等，可作为椭偏仪使用。
图 2 : 分光计
分光计中心为载物台，外围为刻度盘和游标盘，双游标的作用是为了消除刻度盘和游标盘中心不重合造成的偏心误差。
图 3 : 调整用双平面镜
图 4 : 分光计和双平面镜
图 5 : 汞光源
低压汞灯照明平行光管前端的狭缝
图 6 : 测量汞灯绿谱线的三棱镜最小偏向角的状态图
图 7 : 监视器
监视器显示的是望远镜目镜中反射回的分划板的图象
四、实验内容及步骤
1、调整分光计（调整方法见原理部分）
2、调整三棱镜侧面垂直望远镜光轴，三棱镜光学侧面也是一个光的反射平面
3、测棱镜顶角A
4、用最小偏向角法测棱镜材料折射率
调整望远镜对平行光聚焦
图一平行光管出平行光
这是要将分划板调到物镜焦平面上。
这时，当光束射到前面的平面镜上，由镜面反射回来的平行光经物镜成象在分划板上，在目镜中将看到清晰的十字窗象。
调整方法：
1、打开目镜照明器，将双面平面镜放到载物台上。
为了便于调节，双面平面镜与载物台下三个调节螺钉的相对位置如图所示（请单击观察）。
2、粗调望远镜光轴与镜面垂直——用眼睛估测一下，调节螺钉12，把望远镜调成水平，再调载物台螺钉，使镜面大致与望远镜垂直。
3、观察与调节镜面反射象——旋紧螺钉16，使望远镜固定，旋松螺钉23，双手转动游标盘，于是载物台跟着一起转动。
转到平面镜正好对着望远镜时（如图，请单击观察），在目镜里应看到一个绿色亮十字，随着镜面转动而动，这就是镜面反射象。
如果象有些模糊，只要旋松螺钉9，沿轴向移动目镜筒，直到象清晰，再旋紧螺钉，则望远镜已对平行光聚焦。
调整三棱镜侧面垂直望远镜光轴
调整方法：
1、调载物台的上下台面大致平行，将棱镜放到平台上，使棱镜三边与台下三螺钉的连线所成三边互相垂直。
试分析这样放置的好处。
2、打开目镜照明器，遮住从平行光管来的光。
在望远镜中观察从侧面反射回来的十字象，只调台下三螺钉，使其反射象都落到上十字线处。
调节时，切莫动螺钉12。
注意：每个螺钉的调节要轻微，要同时观察它对各侧面反射象的影响。
调好的棱镜，其位置不能再动。
测棱镜顶角A
测量方法：
对两游标作一适当标记，分别称为游标1和游标2，切勿记颠倒。
旋紧刻度盘下螺钉16、17，望远镜和刻度盘固定不动。
转动游标盘，使棱镜一面对正望远镜记下游标1的读数和游标2的读数。
转动游标盘，再使另一面面对正望远镜，记下游标1的读数和游标2的读数。
同一游标两次读数之差|－|或|－|，就是载物台转过的角度，而是A角的补角。
重复测量三次，数据填入实验报告中的表格。
图二 ab面重合图三 bc面重合
三棱镜最小偏向角测量方法
1、平行光管狭缝对准前方汞灯光源。
2、旋松望远镜止动螺钉16和游标盘止动螺钉23，把载物台及望远镜转至如图所示（请单击观察）位置，再左右微微转动望远镜，找出棱镜出射的各种颜色汞光谱线（各种波长的狭缝象）。
3、轻轻转动载物台（改变入射角），在望远镜中将看到谱线跟着动。
改变入射角应使谱线往减少的方向移动（向顶角A的方向移动）。
望远镜要跟踪光谱线转动，直到棱镜继续转动，而谱线开始要反向移动（即偏向角反而变大）为止。
这个反向移动的转折位置，就是光线以最小偏向角射出的方
向。
固定载物台（锁紧螺钉23），再使望远镜微动，
使其分划板上的中心竖线对准其中那条绿谱线
（546.1nm）。
4、测量
记下此时两游标处的读数和。
取下三棱镜（载物台保持不动），锁紧转座与度盘止动螺钉（请单击载物台窗口的“调节设置”按钮，然后在弹出的对话框内设置），这样转动望远镜时刻
度盘也随之同步转动。
转动望远镜对准平行光管以确定入射光方向（不能动螺钉13和14，为什么？），再记下两游标处的读数和。
此时绿谱线的最小偏向角，将和A角的值代入公式1，计算n。
图四最小偏向角
五、实验数据记录与处理
测棱镜顶角A数据记录表
棱镜面一
棱
镜面二
差值所测棱镜顶角平均值
第一组游标一295º30′175º28′120º2′
59º58′
60º2′游标二115º30′355º28′120º2′
第二组游标一184º303º54′119º54′
60º6′游标二4º123º54′119º54′
第三组游标一63º8′183º8′120º0′
60º0′
游标二243º8′3º8′240º0′
三棱镜最小偏向角测量
白光差值最小偏向角折射率
黄光游标一125º18′166º57′41º39′
41º39′ 1.543 游标二305º19′346 º 57′41º38′
绿游标一125º8′166º57′41º49′
41º48′ 1.544 游标二305º10′346º57′41º47′
蓝游标一124º20′166º57′42º37′
42º36′ 1.558 游标二304º22′346º57′42º35′
紫游标一124º0′166º57′42º57′
42º57′ 1.561 游标二304º0′346 º 57′42º57′
六、思考题
1．调节分光计时所使用的双平面反射镜起了什麽作用？能否用三棱镜代替平面镜来调整望远镜？
答:双面平面镜的作用是:调节时,平面镜在载物台上任意放置,只有当平面镜两个面的反射十字亮斑都与分划板的上十字重合才能说明载物台水平。
可以用三棱镜代替。
2．如果调节时从望远镜中观察到平面镜的两个反射象如图所示，怎样调节能最快的将十字叉丝象与上十字线重合？写出调节步骤。
答:用半调法调节:先对准其中一个面,调节望远镜下面的垂直仰角调节螺钉使反射亮斑上升到与上十字横线垂直距离的一半,再调靠近望远镜的载物台水平螺钉使反射亮斑上升到与上十字横线重合;然后转动载物台对准另一个面,进行相应的调节,反复2~3次,直到两个面的反射亮斑都与上十字重合。
3．讨论本实验的系统误差，根据系统误差决定折射率n的有效数字应取几位。
答:n的有效数字应该取四位有效数字。
