数据库的表关系图

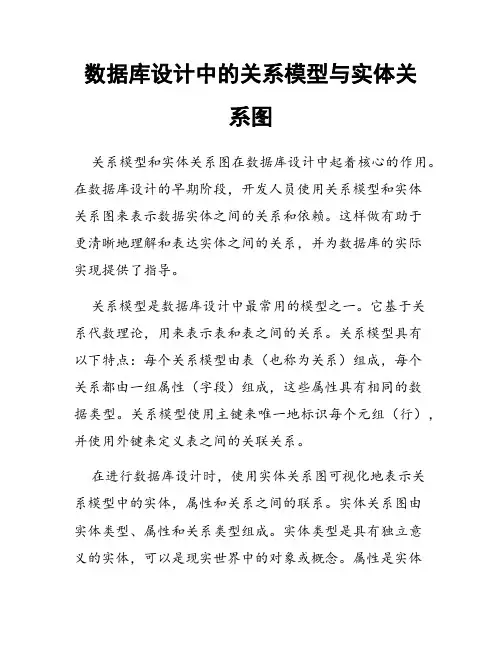

数据库设计中的关系模型与实体关系图
数据库设计中的关系模型与实体关系图关系模型和实体关系图在数据库设计中起着核心的作用。
在数据库设计的早期阶段，开发人员使用关系模型和实体关系图来表示数据实体之间的关系和依赖。
这样做有助于更清晰地理解和表达实体之间的关系，并为数据库的实际实现提供了指导。
关系模型是数据库设计中最常用的模型之一。
它基于关系代数理论，用来表示表和表之间的关系。
关系模型具有以下特点：每个关系模型由表（也称为关系）组成，每个关系都由一组属性（字段）组成，这些属性具有相同的数据类型。
关系模型使用主键来唯一地标识每个元组（行），并使用外键来定义表之间的关联关系。
在进行数据库设计时，使用实体关系图可视化地表示关系模型中的实体，属性和关系之间的联系。
实体关系图由实体类型、属性和关系类型组成。
实体类型是具有独立意义的实体，可以是现实世界中的对象或概念。
属性是实体类型的特性或特征，用于描述实体类型的属性。
关系类型定义了不同实体类型之间的联系和依赖。
关系模型和实体关系图的设计具体步骤如下：1. 确定实体类型：首先，识别需求中的实体类型。
对于每个实体类型，确定其属性和相互之间的关系。
2. 定义属性：为每个实体类型确定属性集合。
属性应该描述实体类型的特征和性质，并具有相应的数据类型。
3. 标识主键和外键：在关系模型中，每个关系都必须有一个主键，用于唯一地标识元组。
声明主键时应选择稳定的属性或属性组合，以确保唯一性。
外键用于定义关系之间的联系，它引用其他关系表中的主键。
4. 确定关系：根据实体类型之间的联系确定关系。
常见的关系类型包括一对一、一对多和多对多。
可以使用关系模型的外键和实体关系图中的连接符号来表示这些关系。
5. 优化设计：通过规范化设计来优化数据库模型。
规范化是消除冗余数据和保持数据一致性的过程。
常用的规范化形式包括第一范式（1NF）、第二范式（2NF）和第三范式（3NF）。
6. 创建实体关系图：使用数据库设计工具创建实体关系图。
实体关系图应准确地表示实体类型之间的联系，并按照规范化设计的原则进行布局。
数据库主从表、关系；主、外键关系和作用（转）
系数据库依赖于主键---它是数据库物理模式的基石。 主键在物理层面上只有两个用途 1.惟一地标识一行。 2.作为一个可以被外键有效引用的对象。
基于以上这两个用途 下面给出了我在设计物理层面的主键时所遵循的一 些原则 1.主键应当是对用户没有意义的。如果用户看到了一个表示多对多关系的 连接表中的数据 并抱怨它没有什么用处 那就证明它的主键设计地很好。 2.主键应该是单列的 以便提高连接和筛选操作的效率。 注 使用复合键的人通常有两个理由为自己开脱 而这两个理由都是错误 的。其一是主键应当具有实际意义 然而 让主键具有意义只不过是给人为地 破坏数据库提供了方便。其二是利用这种方法可以在描述多对多关系的连接表 中使用两个外部键来作为主键 我也反对这种做法 理由是 复合主键常常导 致不良的外键 即当连接表成为另一个从表的主表 而依据上面的第二种方法 成为这个表主键的一部分 然 这个表又有可能再成为其它从表的主表 其主 键又有可能成了其它从表主键的一部分 如此传递下去 越靠后的从表 其主 键将会包含越多的列了。 3.永远也不要更新主键。实际上 因为主键除了惟一地标识一行之外 再 没有其他的用途了 所以也就没有理由去对它更新。如果主键需要更新 则说 明主键应对用户无意义的原则被违反了。 注 这项原则对于那些经常需要在数据转换或多数据库合并时进行数据整 理的数据并不适用。 4.主键不应包含动态变化的数据 如时间戳、创建时间列、修改时间列等。 5.主键应当有计算机自动生成。如果由人来对主键的创建进行干预 就会 使它带有除了惟一标识一行以外的意义。一旦越过这个界限 就可能产生认为 修改主键的动机 这样 这种系统用来链接记录行、管理记录行的关键手段就 会落入不了解数据库设计的人的手中。
例如： 学生表（学号，姓名，…………）主键：学号 课程表（课程号，课程名，…………）主键：课程号 一个学生能选多门课，一个课可以由多个学生选，即是多对多关系， 那么成绩表就是它们之间关系的体， 即引用成绩表（学号，课程号，成绩）。这里学号和课程号，分别是学生表和课程表中学号和课程号的外键 在我们现在这个阶段中，主要还是使用，主外键间的一对多的关系 主键Primary key，唯一标示一个实体。是保证数据库的实体完整性，保证数据中数据的正确性和合理性，取值非空唯一。 外键Foreign，是用来使表与表之间联系。用来保证数据库的参照完整性，外键的取值必须来自参照表参照列的值，可以为空也可不为空。 外键的作用： 保持数据一致性，完整性，主要目的是控制存储在外键表中的数据。 使两张表形成关联，外键只能引用外表中的列的值！
基础概念：Oracle数据库、实例、用户、表空间、表之间的关系
基础概念：Oracle数据库、实例、用户、表空间、表之间的关系数据库：Oracle数据库是数据的物理存储。
这就包括（数据文件ORA或者DBF、控制文件、联机日志、参数文件）。
其实Oracle数据库的概念和其它数据库不一样，这里的数据库是一个操作系统只有一个库。
可以看作是Oracle就只有一个大数据库。
实例：一个Oracle实例（Oracle Instance）有一系列的后台进程（Backguound Processes)和内存结构（Memory Structures)组成。
一个数据库可以有n个实例。
用户：用户是在实例下建立的。
不同实例可以建相同名字的用户。
表空间：表空间是一个用来管理数据存储逻辑概念，表空间只是和数据文件（ORA或者DBF文件）发生关系，数据文件是物理的，一个表空间可以包含多个数据文件，而一个数据文件只能隶属一个表空间。
数据文件（dbf、ora）：数据文件是数据库的物理存储单位。
数据库的数据是存储在表空间中的，真正是在某一个或者多个数据文件中。
而一个表空间可以由一个或多个数据文件组成，一个数据文件只能属于一个表空间。
一旦数据文件被加入到某个表空间后，就不能删除这个文件，如果要删除某个数据文件，只能删除其所属于的表空间才行。
注：表的数据，是有用户放入某一个表空间的，而这个表空间会随机把这些表数据放到一个或者多个数据文件中。
由于oracle的数据库不是普通的概念，oracle是有用户和表空间对数据进行管理和存放的。
但是表不是有表空间去查询的，而是由用户去查的。
因为不同用户可以在同一个表空间建立同一个名字的表！这里区分就是用户了！关系示意图：理解1：Oracle数据库可以创建多个实例，每个实例可以创建多个表空间，每个表空间下可以创建多个用户（同时用户也属于表空间对应的实例）和数据库文件，用户可以创建多个表（每个表随机存储在一个或多个数据库文件中），如下图：理解2：理解1MS有误。
实例下有和，授权访问，是管理的，经授权在中创建，随机存储到不同的中。
关于PowerDesigner中的各种表间关系的区别
关于PowerDesigner中的各种表间关系的区别在PowerDesigner中，定义的表间关系的图标有三种，分别是：除此之外，还有一种单个表之间的关系——自反（Reflexive），Reflexive 使用Relationship图标，实际上可以理解成：数据库表的关系，有4种。
为说明表间关系的所有情况，我创建了一个CDM文件，用于说明各种情况之间的区别。
一Relationship，关系先说最常见的Relationship，关系。
1 一对多一对多是最常见、使用得最多的情况。
图中，专业和学生的关系，就是一对多的关系：一个学生必然属于一个班级；一个班级必然有很多学生。
先看属性页面：Cardinalities页面，是设置Ralationship、Inheritance的共同页面。
跟一对多相关的是：1.1“一”端的Mandatory（强制）“一”端是没有Dependent依赖的。
在一对多关系中“一”的这端，选中和不选中，在创建数据库的SQL语句中，没有任何区别，但是，他表示的逻辑是不同的：1) 选中Mandatory，表示“一”端的每一条记录（班级），都至少有一个“多”端的记录（学生）对应，即，一个班级至少要有一名学生；2) 不选中Mandatory，表示，一个班级，可以是空班级，可以没有学生（比如招生前夕），也可以有多个学生。
1.2“多”端的Mandatory（强制）Mandatory选项，对一对多关系中“多”的这端，选中和不选中的区别是：1) 创建的SQL语句：选中了，表示“多”端的表中的外键不能为空；没选中，表示“多”端的表中的外键可以为空；2) 举例：选中了，学生必须属于某个班级；没选中，表示学生可以暂时不属于任何一个班级（比如降级还没有分班的学生）。
1.3“多”端的Dependent（依赖）Dependent（依赖）选项，对一对多关系中“多”的这端，选中和不选中，区别如下：1) SQL语句：选中，“多”端的外键跟自己的主键一起成为主键；否则，外键只是外键，生成的逻辑模型图是：不选中2) 举例：选中Dependent，表示：班级的ID传递给学生之后，既是学生表的外键，又跟学生表的学号一起构成学生表的主键；如果没有选中，那班级的ID传递给学生表，仅仅作为学生表的外键。
数据库中表的关联设计
数据库中表的关联设计数据库中表的关联设计是数据库设计的核心环节之一，它关系到数据的完整性、查询效率以及系统的可扩展性。
在进行数据库表关联设计时，需要遵循一定的原则和方法，以确保数据库结构的合理性和高效性。
本文将深入探讨数据库中表的关联设计，包括关联类型、设计原则、实施步骤以及优化策略等方面。
一、关联类型数据库中的表关联主要分为三种类型：一对一关联（1:1）、一对多关联（1:N）和多对多关联（M:N）。
1. 一对一关联（1:1）：指两个表中的记录之间存在一一对应的关系。
例如，一个用户表和一个用户详情表，每个用户都有唯一的详情信息。
在这种关联中，通常将两个表合并为一个表，或者在主表中添加一个唯一的外键列来引用另一个表。
2. 一对多关联（1:N）：指一个表中的记录可以与另一个表中的多个记录相关联。
例如，一个部门表可以有多个员工表记录与之关联。
在这种关联中，通常在多的一方添加一个外键列，用于引用一的一方的主键。
3. 多对多关联（M:N）：指两个表中的记录都可以与对方表中的多个记录相关联。
例如，学生和课程之间的关系，一个学生可以选修多门课程，一门课程也可以被多个学生选修。
在这种关联中，通常需要引入一个中间表来表示两个表之间的关联关系，中间表包含两个外键列，分别引用两个表的主键。
二、设计原则在进行数据库表关联设计时，需要遵循以下原则：1. 规范化原则：通过数据规范化来消除数据冗余和依赖，确保数据的完整性和一致性。
规范化过程中，将数据分解到多个表中，并定义表之间的关系，以减少数据的重复存储。
2. 完整性原则：确保数据的完整性和准确性。
通过设置主键、外键、唯一约束等数据库对象，来维护数据的完整性。
同时，还需要考虑业务规则和数据校验等方面的需求。
3. 可扩展性原则：数据库设计应具有良好的可扩展性，能够适应未来业务的发展和变化。
在设计过程中，需要预留一定的扩展空间，避免过多的硬编码和固定配置。
4. 性能原则：数据库设计应充分考虑查询性能和数据处理能力。
数据库设计中的ER图和UML图的区别
数据库设计中的ER图和UML图的区别数据库设计是现代企业应用开发中非常重要的一个环节。
在数据库设计中，设计师会使用两种不同的图形工具来描述数据模型的结构和关系。
这两种工具分别是ER图和UML图。
尽管这两种图形工具都是用来描述数据模型，但它们都有很大的不同点。
一、ER图简介ER图是一种流行的用于描述数据模型的图形工具。
它是由彼得·钱（Peter Chen）于1976年首次提出的。
ER是Entity-Relationship（实体-关系）的缩写。
在ER图中，实体用矩形表示，并且它们之间用菱形表示关系。
实体之间的关系可以是一对一（1:1）、一对多（1:N）或者多对多（M:N）。
每个实体都有一个唯一的标识符，它对应于数据库表中的主键。
二、UML图简介UML图是另一种常用的描述数据模型的图形工具。
UML是Unified Modeling Language（统一建模语言）的缩写，它是由Object Management Group（OMG）发布的一种标准。
UML图有多种类型，其中用于描述数据模型的主要类型是类图。
在类图中，类用矩形表示，它们之间用关联表示关系。
类之间的关系可以是一对一（1:1）、一对多（1:N）或者多对多（M:N）。
每个类都有一个唯一的标识符，它对应于数据库表中的主键。
三、ER图与UML图的区别1. 目的不同ER图主要用于描述数据库中的实体和实体之间的关系。
它通常被用在关系数据库的设计中，以便设计师能够更好地理解数据之间的关系。
UML图可以用于描述任何类型的面向对象软件，包括业务逻辑，用户界面和系统架构等。
2. 图形元素的不同ER图中只有实体、关系和属性等基本元素。
UML图中有类、接口、对象、组件等复杂的元素。
3. 语法不同在ER图中，当一个实体有多个属性时，它们通常被表示为一个矩形。
在UML图中，每个属性都显示为一个单独的属性框。
4. 可读性不同ER图有明确的语法规则和标准符号，它相对简单，易于理解。
关系型数据库设计与分析..
关系型数据库设计笔记1、实体关系模型（Entity-Relationship,简称ER），是目前应用最广泛的概念设计模型.它将现实世界的信息结构统一用属性、实体以及它们之间的联．．．．．．．．．．．．．系．来描述。
●实体 (Entity）。
客观存在并可相互区别的事物称为实体。
实体可以是具体的人、事、物，也可以是抽象的概念或联系。
●属性 (Attribute）。
属性为实体的某一方面特征的抽象表示.如教师实体可由教师编号、姓名、年龄、性别、职称等属性来刻画。
●域 (Domain).属性的取值范围称为属性的域. 如：教师实体中，属性性别的域为男和女。
●主码（Primary Key)。
码也称关键字，它是能够唯一标识一个实体的属性集。
如:教师实体的主码为教师编号。
●联系（Relationship)。
现实世界的事物总是存在着这样或那样的联系,这种联系必然要在信息世界中得到反映。
事物之间的联系可分为两类：一类是实体内部的联系,如组成实体的各属性之间的关系；另一类是实体之间的联系，即不同实体之间的联系。
2、两个实体集之间的联系●1:1 联系：如果对于A中的一个实体，B中至多有一个实体与其发生联系,反之，B中的每一实体至多对应A中一个实体，则称A与B是1：1联系。
●1:n 联系:如果对于A中的每一实体，实体B中有一个以上实体与之发生联系，反之，B中的每一实体至多只能对应于A中的一个实体，则称A与B是1：n联系。
●m:n 联系：如果A中至少有一实体对应于B中一个以上实体，反之，B中也至少有一个实体对应于A中一个以上实体，则称A与B为m：n联系。
3、实体关系模型的表示方法ER图是直观表示概念模型的工具,ER图的基本思想就是分别用矩形框、椭圆形框和菱形框表示实体、属性和联系，使用无向边将属性与其相应的实体连接起来，并将联系分别和有关实体相连接，注明联系类型4、设计局部ER图[例6.1]在简单的教务管理系统中,有如下语义约束：●一个学生可选修多门课程,一门课程可被多个学生选修。
列举access2016中定义的12种数据模型
列举access2016中定义的12种数据模型Access 2016是一款功能强大的关系型数据库管理工具，它提供了多种数据模型来帮助用户有效地管理和组织数据。
本文将列举并介绍Access 2016中定义的12种数据模型。
1. 平面表平面表是Access中最基本的数据模型。
它由若干列和行组成，每列对应一个属性，每行对应一个记录。
平面表可以用来存储和管理结构简单的数据。
2. 查询查询模型可以用来检索和获取数据，它允许用户通过特定的条件和关联关系来获取指定的数据子集。
查询模型在数据分析和报表生成中非常重要。
3. 带子表的表格带子表的表格是一种将两个表格通过关联关系连接起来的数据模型。
它适用于一对多的关联关系，例如一个顾客可以拥有多个订单。
4. 表格之间的关系Access支持多种不同类型的表格之间的关系，例如一对一关系、一对多关系和多对多关系。
通过定义和维护表格之间的关系，可以更好地组织和管理数据。
5. 分割数据库分割数据库是一种将数据库分成前端和后端两个部分的数据模型。
前端包含用户界面和查询，而后端包含表格和数据。
这种模型可以提高多用户环境下的性能和可维护性。
6. 联接查询联接查询可以将多个表格的数据连接起来，以便进行更复杂的数据操作和分析。
它可以根据共同的字段将相关的数据合并在一起，并生成新的数据集。
7. 报表报表模型可以根据特定的数据源生成各种形式的报表，例如表格、图表和交叉表。
通过设计和自定义报表，用户可以直观地查看和分析数据。
8. 表单表单模型用于创建数据输入和展示界面，以便用户可以方便地添加、修改和查看数据。
表单可以根据用户需求进行自定义设计，并与其他数据模型进行关联。
9. 索引索引是一种用于提高数据库查询性能的数据模型。
通过创建索引，可以快速定位和访问特定的记录，减少查询时间和资源消耗。
10. 完整性约束完整性约束是一种保证数据的一致性和准确性的数据模型。
它可以定义和实施特定的规则和约束条件，以防止无效或不一致的数据被插入或修改。
数据库网上商店ER图
网上服装商店1、E_R图2、关系表供应商：编号名称联系人地址电话进货：货品编码进货号进货量商品：编码名称售价产地供应商批号尺码客户：编号名称地址电话邮政编码订货：订单号销售工号货品编码客户编号订单日期发货方式付款方式总金额销售人员：工号部门号姓名地址电话销售部：编码名称人数3、表结构客户表销售人员表——网上服装商店Create databaseGo——供应商表Create table 供应商表（编号int primary key，名称varchar（20）not null，联系人varchar（10）not null，地址varchar（50），电话varchar（13）nuique）Go——进货表Create table进货表（货品编码int primary key，进货码int ，进货量int check（进货量>0））Go——商品表Create table商品表（编码int primary key，名称varchar（20）not null，售价money，产地varchar（50），供应商varchar（20），批号int，尺码intGo——客户表Create table客户表（编号int primary key，名称varchar(20)not null，地址Varchar（50），电话varchar（13）unique，邮政编码varchar（6））Go——订货表Create table订货表（订单号int primary key，销售工号int，货品编码int constraint goodnoForeign key references 商品表（编码），客户编号int constraint custono Foreign key references 客户表（编号），订单日期datatime，发货方式varchar（20），付款方式vatchar（20），总金额money）Go——销售人员表Create table销售人员表（工号int primary key，部门号int，姓名varchar（20），地址varchar（50），电话varchar（13））Go——销售部表Create table销售部表（编码int primary key，名称varchar（20），人数varchar（20））。
数据库关系图
在多个列的组合上创建主键
使用SSMS设计主键
8
在多个列的组合上创建主键
使用SQL设计主键 创建表时指定主键：
CREATE TABLE student_nቤተ መጻሕፍቲ ባይዱw( Departmentid INT NOT NULL, Specialityid INT NOT NULL, Classid INT NOT NULL, ClassInid INT NOT NULL, Name NCHAR(10) NULL, Sex BIT NULL, CONSTRAINT PK_student_new PRIMARY KEY(Departmentid,Specialityid,Classid,ClassInid) )
Sex BIT NOT NULL
3
表student和表student_new
2.分级排号 在大学中，系可以通过系号唯一确定。在系中， 专业可以通过专业号唯一确定。在专业中，班级可以 通过班级号唯一确定。在班级中，学生可以通过班级 内的学号进行唯一确定。
字段名 Departmentid Specialityid Classid ClassInid Name Sex INT INT INT INT NCHAR(10) BIT 数据类型 空值 NOT NULL NOT NULL NOT NULL NOT NULL NOT NULL NOT NULL
第8章 数据库关系图
学习导读 本章主要介绍数据库关系图。所谓数据库关系图 ，并非是指描述数据库之间关系的图，而是指某 数据库的表（视图）之间的关系图，即数据库关 系图描述的是表之间的关系，也就是平时所说的 数据库的ER图。至于连接查询，也只是在查询 时，用到多个表。这里所谓的表之间的关系，是 指在创建表时，确定的表之间的关系，包括一对 一关系、一对多关系、多对多关系。而表的这些 关系是通过主键和外键实现的。
数据库原理E-R图向关系模型的转换原则
04 E-R图向关系模型的转换 原则
将实体集转换为关系
实体集
01
在E-R图中，实体集表示为封闭的边界线框，可以包含属性。
关系
02
在关系模型中，每个实体集对应一个关系，关系的名称通常与
实体集的名称相同。
转换
03
将实体集转换为关系时，需要将实体集的属性转换为关系的属
将实体关系转换为关系
实体关系
在E-R图中，实体关系表示为实体集之间的连线，表示实体集之间 的关联或依赖关系。
关系
在关系模型中，实体关系通过关系的完整性约束来体现，包括主键、 外键、参照完整性等。
转换
将实体关系转换为关系时，需要将实体关系的类型和关联的属性转换 为关系的完整性约束，以确保数据的一致性和完整性。
转换过程演示
总结词
详细演示如何将E-R图转换为关系模型。
详细描述
首先，将实体转换为关系表，并为每个实体分配一个 主键。然后，将属性转换为表的字段，并确定每个字 段的数据类型和长度。接下来，根据E-R图中的关系 ，建立相应的关联表，并定义外键约束。最后，根据 业务需求，可能还需要添加其他约束条件，如唯一性 约束、非空约束等。通过以上步骤，就可以将E-R图 转换为关系模型。
性，并保留实体集的名称作为关系的名称。
将属性转换为关系属性
属性
在E-R图中，属性表示为实体的内部特征，可以出现在实体集的内 部或外部。
关系属性
在关系模型中，每个属性对应一个关系属性，关系的属性包括在关 系的列中。
转换
将属性转换为关系属性时，需要将属性的名称和数据类型转换为关 系属性的名称和数据类型，并将其添加到对应的关系中。
金蝶数据库关系图
ICInvBal t7
ICStockBillEntry t2
物料内码：物料ID关 键字
t_ICItem t3
库房存货余额表
出入库单据分录表
物料表
t2.FDCStockID=t6.FItemID
t5.FID=t1.FTranType
ICTransactionType t5
SUM(CASE WHEN t1.FTranType=1 THEN t2.FQty ELSE 0 END) AS '外购入库数量', SUM(CASE WHEN t1.FTranType=2 THEN t2.FQty ELSE 0 END) AS '产品入库数量', SUM(CASE WHEN t1.FTranType=5 THEN t2.FQty ELSE 0 END) AS '委外入库数量', SUM(CASE WHEN t1.FTranType=10 THEN t2.FQty ELSE 0 END) AS '其他入库数量', SUM(CASE WHEN t1.FTranType=40 THEN t2.FQty ELSE 0 END) AS '盘盈入库数量', SUM(CASE WHEN t1.FTranType in (1,2,5,10,40) THEN t2.FQty ELSE 0 END) AS '总入库数量', SUM(CASE WHEN t1.FTranType in (1,2,5,10,40) THEN t2.FAmount ELSE 0 END) AS '收入金额', SUM(CASE WHEN t1.FTranType=21 THEN t2.FQty ELSE 0 END) AS '销售出库数量', SUM(CASE WHEN t1.FTranType=24 THEN t2.FQty ELSE 0 END) AS '生产领料数量', SUM(CASE WHEN t1.FTranType=28 THEN t2.FQty ELSE 0 END) AS '委外出库数量', SUM(CASE WHEN t1.FTranType=29 THEN t2.FQty ELSE 0 END) AS '其他出库数量', SUM(CASE WHEN t1.FTranType=43 THEN t2.FQty ELSE 0 END) AS '盘亏出库数量', SUM(CASE WHEN t1.FTranType in (24,28,29,21,43) THEN t2.FQty ELSE 0 END) AS '总发出数量', SUM(CASE WHEN t1.FTranType in (24,28,29,21,43) THEN t2.FQty ELSE 0 END) AS '发出金额',
数据库的表关系图
数据库的表关系图1>:one-to-one(一对一关联)主键关联:一对一关联一般可分为主键关联和外键关联主键关联的意思是说关联的两个实体共享一个主键值,但这个主键可以由两个表产生.现在的问题是:*如何让另一个表引用已经生成的主键值解决办法:*Hibernate映射文件中使用主键的foreign生成机制eg:学生表:<hibernate-mapping><class name="er" table="user" catalog="study"><id name="userid" type="ng.Integer"><column name="userid" /><generator class="native" /></id><property name="username" type="ng.String"><column name="username" length="20" /></property><one-to-one name="card" class="org.wen.beans.Card" cascade="all"></one-to-one></class></hibernate-mapping>添加:<one-to-one name="card"class="org.wen.beans.Card"fetch="join"cascade="all" /><class>元素的lazy属性为true,表示延迟加载,如果lazy设为false,则表示立即加载.以下对这二点进行说明.立即加载:表示在从数据库中取得数据组装好一个对象后,会立即再从数据库取得数据组装此对象所关联的对象延迟加载:表示在从数据库中取得数据组装好一个对象后,不会立即从数据库中取得数据组装此对象所关联的对象,而是等到需要时,才会从数据库取得数据组装此关联对象.<one-to-one>元素的fetch属性可选为select和joinjoin:连接抓取,Hibernate通过在Select语句中使用outer join(外连接)来获得对象的关联实例或者关联集合.select:查询抓取,Hibernate需要另外发送一条select语句抓取当前对象的关联实体或集合.******所以我们一般用连接抓取<join>证件表:<hibernate-mapping><class name="org.wen.beans.Card" table="card" lazy="true" catalog="study"><id name="cardid" type="ng.Integer"><column name="cardid" /><generator class="foreign"><param name="property">user</param></generator></id><!-- id使用外键(foreign)生成机制，引用代号为user的对象的主键作为card表的主键和外键。
08 数据库与数据库表
8.2.3 创建数据库表的步骤
下面以创建teachersj数据库中的teacher表为例， 说明建立数据库表的步骤。
第一步：选定“项目管理器”，打开数据库 teachersj，选定“表”，单击“新建”按钮；在创 建对话框中输入表名teacher，单击“保存”按钮， 就打开了“表设计器”对话框。
第二步：输入每个字段的字Байду номын сангаас名、类型、宽度、 小数位数，还可对字段作如下的设置：
8.4.1 索引的概念与分类
2.索引的种类
如果按扩展名来划分，Visual FoxPro 有复合索引和单索 引两种索引文件，其扩展名分别为.cdx和.idx。复合索引文件 允许包含多个索引，每个索引都有一个索引标识，代表一种记 录逻辑顺序，该索引文件总是以压缩方式存储。而单索引文件 中只有一个索引标识。 复合索引文件又有结构化的和非结构化的两种，若定义复合索 引文件时用户为它取了名字，则其为非结构化的，否则为结构 化的。结构化复合索引文件的主名与表的主名相同，它随表的 打开而打开，在添加、修改和删除记录时还会自动维护。本书 所讨论的复合索引文件均为结构化复合索引文件。
8.2 创建数据库表
8.2.1 表的基本概念
表是用来存储数据的文件，其文件扩展名是.dbf。 在Visual FoxPro中，未加入某个数据库的表称为自 由表。将一个自由表添加到某个数据库中或在数据库 设计器中创建的表就成为数据库表。虽然数据库表和 自由表都能够存储数据，但数据库表更优越。这是因 为Visual FoxPro数据库表可以具有自由表所没有的 属性，例如字段级规则、记录级规则、触发器和永久 关系等。另外，只有数据库中的表才可利用 Visual FoxPro提供的数据库管理功能。如减少冗余数据存储、 保护数据完整性等。因此建议使用数据库表。
实验一 数据库表和表间关系的建立
实验内容一
实验序号：一实验项目名称：数据库表和表间关系的建立
2、数据库中建立6个表后，指定其主外键关系如下图所示：
①课程信息表_学生选课表关系
②使用SQL脚本建立教学任务表1
④使用SQL脚本建立学生选课表1
⑥使用SQL脚本建立学生档案表1
五、分析与讨论
通过本次实验，初步掌握了数据库的建立，在数据库中建立基本表以及建立基本表间的关系，不过，在建立基本表间的关系是，要特别注意哪个表为主键表，哪个为外键表，同时还要注意，两个表间的联系字段的数据类型一定要相同，并且字段大小也要一样，弄清楚这些关系后，就可以很容易建立表间关系。
一MM常用表格及其关联关系图
一.MM常用表格及其关联关系图1.物料主数据联都会使用query的table join并给予详细说明),注意使用左关联.2.PR,Source List和PO(D eleted….)二.开发实例1.MM相关单据打印之所以将单据打印放在第一位是因为其他的report可在上线后慢慢开发,可是比如PO等单据打印不出来是不行的.相关配置:PO和收货单打印开发NACE,MB04外协PO.OMRM M8 504 (Se16:V_T100C)设成error就可.>PO数量也可以.此处N个增强省去…2.PO增强编程SAPLXM06:All ME21N enhancementSAPLXMBC:MIGO3.物料主数据编程BADI也是enhancemnet的一种，可以在SE19中建立自定义的Implementation name激活系统自带的badis,系统的badis可以在SE18中看。
物料主数据中有很多Text(文本),比如有两个视图Purchase order text和Sales text,在basic data1视图中单击Basic data text按钮或直接点击Additional data按钮能看见Basic data text和Inspection text两tab页,在此可写入一些相关信息,这些信息没别的,就是将来可用在打印PO或SO上而已(更详细请看MM相关单据打印).如图3.2.3-1,在purchase order text中保存了9行数据,每行使用回车键分开.当物料保存时,SE16检查STXH和STXL, 图3.2.3-2是STXL表的结果,注意画红OBJECT = 'MATERIAL'IMPORTINGHEADER = itab_headTABLESLINES = itab_lineEXCEPTIONSID = 1LANGUAGE = 2NAME = 3NOT_FOUND = 4OBJECT = 5REFERENCE_CHECK = 6WRONG_ACCESS_TO_ARCHIVE = 7OTHERS = 8 .*check sy-subrc eq 0 .***此例是读出materail master data的purchase order text .***PO text可有多行,使用Enter键分行,所以使用内表.Loop at itab_line.write :/ itab_line-tdformat,'|',itab_line-tdline.endloop .***下面是读出mat. master data的sales text的例子.***注意NAME是物料(补满18位)+Sales org.+dist. chann. data: itab_sohead like thead ,itab_soline like tline occurs 0 with header line . CALL FUNCTION 'READ_TEXT'EXPORTINGID = '0001'LANGUAGE = SY-LANGUNAME = 'SL62ABPLS49H1535 510001' OBJECT = 'MVKE' "Sales text是MVKE IMPORTINGHEADER = itab_soheadTABLESLINES = itab_solineEXCEPTIONSID = 1LANGUAGE = 2NAME = 3NOT_FOUND = 4OBJECT = 5REFERENCE_CHECK = 6WRONG_ACCESS_TO_ARCHIVE = 7OTHERS = 8 .。
数据库设计与实现-基础ER图
数据库设计的重要性
数据库设计是信息系统开发的关键环节，它决定了数据存储和检索的效率，以及 数据的一致性、完整性和安全性。
良好的数据库设计可以提高应用程序的性能、可维护性和可扩展性，同时降低开 发和维护成本。
数据库设计的重要性
数据完整性的考虑
总结词
数据完整性是ER图设计的重要考虑因素，需要确保数据的准确性和一致性。
详细描述
在ER图设计中，需要考虑数据完整性，包括实体完整性、参照完整性和用户自定义完整性。例如，可 以通过设置主键、外键等约束来保证数据的准确性和一致性。同时，也可以通过触发器、存储过程等 方式来实现更复杂的数据完整性要求。
定义关系属性
当两个实体之间存在关系时，可能需 要定义关系的属性。这些属性描述了 关系的特征。在ER图中，关系属性通 常表示为菱形，并标注属性名称。
数据完整性的实现
实体完整性
实体完整性是指确保每个实体的唯一性。在ER图中，通过为主键添加下划线来标识主键 ，确保每个实体在数据库中具有唯一的标识符。
参照完整性
03
ER图在数据库设计中的应用
03
ER图在数据库设计中的应用
确定实体类型
确定实体类型
在ER图中，首先需要确定实体类型 ，即数据库中的表。实体类型通常表 示为矩形，并标注实体类型的名称。
识别实体属性
每个实体类型都有一组属性，这些属 性描述了实体的特征。在ER图中，实 体类型的属性通常表示为实体的椭圆 ，并标注属性名称。
每个人都会有中间名。
06
如何将ER图转化为数据库模式
06
如何将ER图转化为数据库模式
数据库建模ER图
如何将E-R关系转化成数据库表2
如何将E-R关系转化成数据库表3
数据规范化（Normalization）
第一范式（1st NF ）
第二范式（2st NF ）
第三范式（3st NF ）
规范化实例1
规范化实例2
应用范式规范化设计
应用第二范式规范化设计
应用第三范式规范化设计
规范化和性能关系
综合训练2
某企业集团有若干工厂，每个工厂生产多种产品，且每一 种产品可以在多个工厂生产，每个工厂按照固定的计划数 量生产产品，计划数量不低于300； 每个工厂聘用多名职工，且每名职工只能在一个工厂工作， 工厂聘用职工有聘期和工资。 工厂的属性有工厂编号、厂名、地址 产品的属性有产品编号、产品名、规格 职工的属性有职工号、姓名、技术等级。请： （1）该集团进行概念设计，画出E-R图。 （2）E-R图转换成关系模式，并指出每个关系模式的主 键和外键。
解答1
建表语句1
CREATE TABLE 发表 (姓名 CHAR(7) NOT NULL, 题目 CHAR(6) NOT NULL, 顺序号 INT DEFAULT NULL, PRIMARY KEY (姓名, 题目), FOREIGN KEY (姓名) REFERENCES 论文 ON DELETE CASCADE, FOREIGN KEY (题目) REFERENCES 作者 ON DELETE RESTRICT);
如何将er关系转化成数据库表2如何将er关系转化成数据库表2如何将er关系转化成数据库表3如何将er关系转化成数据库表3数据规范化normalization数据规范化normalization第一范式1stnf第一范式1stnf第二范式2stnf第二范式2stnf第三范式3stnf第三范式3stnf规范化实例1规范化实例1规范化实例2规范化实例2应用范式规范化设计应用范式规范化设计应用第二范式规范化设计应用第二范式规范化设计应用第三范式规范化设计应用第三范式规范化设计规范化和性能关系规范化和性能关系小结1小结1小结2小结2为了设计良好的数据库需要遵守一些专门的规则称为数据库的设计范式第二范式2nf的目标
数据库中的图数据库与关系图分析
数据库中的图数据库与关系图分析数据库是现代信息系统中不可或缺的组成部分，用于存储和管理大量数据。
图数据库和关系图分析是数据库领域中的两种重要技术，它们在不同的应用场景中发挥着不同的作用。
图数据库是一种新兴的数据库类型，与传统的关系型数据库相比，它更适合存储和处理具有复杂网络关系的数据。
图数据库使用图结构来表示数据和关系，通过节点和边的连接，能够快速查询和分析数据之间的关系。
在社交网络、推荐系统、物流管理和知识图谱等领域，图数据库可以帮助用户更好地理解数据之间的联系和模式，发现隐藏在数据背后的模式和洞见。
关系图分析是一种基于关系的数据处理和分析方法。
关系图分析通过挖掘数据之间的关系和模式，可以揭示数据的隐藏特征和规律。
在关系图分析中，数据被组织成图的形式，节点表示数据对象，边表示数据之间的关系。
通过分析和计算图中的节点和边之间的属性和度量，可以实现复杂的数据分析任务，如社交网络分析、恶意行为检测、知识图谱构建等。
在实际应用中，图数据库和关系图分析往往是相互结合使用的。
图数据库提供了高性能和灵活的数据存储和查询能力，可以存储和展示复杂的关系数据；关系图分析则提供了丰富的计算和分析方法，可以从数据中挖掘有价值的信息。
通过将图数据库和关系图分析相结合，可以发现更深层次的数据关系和模式，提高数据的分析和利用效率。
此外，图数据库和关系图分析还可以与其他的数据处理和分析技术相结合，构建更完整和全面的数据分析系统。
例如，可以将图数据库与机器学习算法相结合，通过学习和预测节点和边的属性，实现更精确的数据分析和预测。
还可以将图数据库与自然语言处理技术相结合，通过分析和理解文本中的语义和关系，快速构建知识图谱。
这些结合的技术，能够帮助解决大数据时代面临的挑战，提高数据分析和决策的能力。
然而，从技术角度来看，图数据库和关系图分析也存在一些挑战和限制。
首先，由于图数据库存储和查询的复杂性，部署和维护的成本较高。
其次，由于图数据库需要处理大量的关系和连接，数据的增删改操作相对较慢。
数据库设计之 E-R 图
课程解决问题
什么是E-R图？ 什么时候使用？ 怎么用？
数据库设计
数据库设计是从用户对 数据的需求出发，研究 并构造数据库的过程
设计步骤：
需求分析 实体定义 概念设计 关系定义 属性分配
E-R图
设计的目标
实现设计
满足应用功能的需求 良好的数据库性能
物理设计
实现、维护
员工
姓名 属于
实体-关系模型
在 E-R 图中显示的每个特性或属性映射为相应 表中的一个属性 员工
地址 名字
出生日期
工号 名字 出生日期 地址 邮编 电话 学历
员工
代号 工号 邮编 邮编 电话 电话 学历 学历
实体-关系模型
关系：实体间的关联
例如, 供应商和客户的关系中。这种关系代表了一个供 应商可以有多客户，一个客户也可以选择多个供应商。这 个关系被称为“选择”。
经理
部门 部门号(pk) 部门名 经理
员工 员工号(pk) 员工名 电话 部门（FK）
外键：当一个表的主关键字作为属性出现在另一个表中则在第二个表中称为外键(用于联系实体）
转换原则：多对多
把两实体中的主关键字放入到一个新实体中，成为新实体 的组合键 客户编号 客户名 商品编号 商品名 客户编号商品编号
客户
m
销售
m
商品
地址
联系方式 帐号 购买日期 数量 价格
库存量
对应数据库表
客户编号
C01 C02 C03 C04 C05
客户表
地址
北京 武汉 武汉 上海 武汉
顾客名
李明 王华 孙庆 赵国强 陈洁
联系方式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数据库的表关系图1>:one-to-one(一对一关联)主键关联:一对一关联一般可分为主键关联和外键关联主键关联的意思是说关联的两个实体共享一个主键值,但这个主键可以由两个表产生.现在的问题是:*如何让另一个表引用已经生成的主键值解决办法:*Hibernate映射文件中使用主键的foreign生成机制eg:学生表:<hibernate-mapping><class name="er" table="user" catalog="study"><id name="userid" type="ng.Integer"><column name="userid" /><generator class="native" /></id><property name="username" type="ng.String"><column name="username" length="20" /></property><one-to-one name="card" class="org.wen.beans.Card" cascade="all"></one-to-one></class></hibernate-mapping>添加:<one-to-one name="card"class="org.wen.beans.Card"fetch="join"cascade="all" /><class>元素的lazy属性为true,表示延迟加载,如果lazy设为false,则表示立即加载.以下对这二点进行说明.立即加载:表示在从数据库中取得数据组装好一个对象后,会立即再从数据库取得数据组装此对象所关联的对象延迟加载:表示在从数据库中取得数据组装好一个对象后,不会立即从数据库中取得数据组装此对象所关联的对象,而是等到需要时,才会从数据库取得数据组装此关联对象.<one-to-one>元素的fetch属性可选为select和joinjoin:连接抓取,Hibernate通过在Select语句中使用outer join(外连接)来获得对象的关联实例或者关联集合.select:查询抓取,Hibernate需要另外发送一条select语句抓取当前对象的关联实体或集合.******所以我们一般用连接抓取<join>证件表:<hibernate-mapping><class name="org.wen.beans.Card" table="card" lazy="true" catalog="study"><id name="cardid" type="ng.Integer"><column name="cardid" /><generator class="foreign"><param name="property">user</param></generator></id><!-- id使用外键(foreign)生成机制，引用代号为user的对象的主键作为card表的主键和外键。
同时user在下面的<one-to-one>中进行了定义--><property name="cardnum" type="ng.Integer"><column name="cardnum" /></property><one-to-one name="user" class="er" constrained="true"></one-to-one><!-- constrained="true"表示card引用了student的主键作为外键。
--></class></hibernate-mapping>一对一映射必须加载的元素有:nameclassconstrained(主键关联)fetch(关联的一方才有:意思是说需要通过这一方查询另一方数据的一方.比如学生表查询证件中的数据,学生就是关联的一方)cascade(关联的一方才有:意思是说需要通过这一方保存或者更新数据对另一方也产生影响(另一方也保存或者更新了,比如保存学生信息,那么与学生相关联的证件信息也保存了))2><one-to-one>外键关联:开发中可以参照<one-to-one>主键关联和<many-to-one>这里,学生表保存不变,只改变证件表:<hibernate-mapping><class name="org.wen.beans.Card" table="card" lazy="true"><id name="cardid" type="ng.Integer"><column name="cardid"/><generator class="increment"/><!--不再是foreign了,因为它的主键不是学生表的主键,它的主键是自动产生的,它的外键才是学生表的主键--></id><property name="cardnum" type="ng.String"><column name="cardnum" length="20" /></property><many-to-one name="user" column="userid" class="er" unique="true"/><!--惟一的多对一，如果被限制为唯一,实际上变成一对一关系了--><!-- unique设为true表示使用DDL为外键字段生成一个惟一约束。
以外键关联对象的一对一关系，其本质上已经变成了一对多的双向关联，应直接按照一对多和多对一的要求编写它们的映射文件。
当unique为true时实际上变成了一对一的关系。
***这里需要强调一点的是<many-to-one>元素必须有column这一项,它表示这个这个表的外键是什么.注意,这里是表的外键,不是类的外键--></class></hibernate-mapping>3>:<one-to-many>单身关联一对多关联分为单向一对多关联和双向一双多关联单向的一对多关联只需要在一方进行映射配置单身一对多关联:<hibernate-mapping><class name="org.wen.beans.Customers" table="customers" catalog="study"><id name="id" type="ng.Long"><column name="ID" /><generator class="native" /></id><property name="userName" type="ng.String"><column name="userName" length="20" /></property><set name="orders" table="orders" cascade="save-update" inverse="true"><key column="customers_ID"></key><one-to-many class="org.wen.beans.Orders"/></set></class></hibernate-mapping>这里需要强调的是<set>元素的属性代表的意义:nametablelazy:当为true时为延迟加载,为false时为立即加载inverse:用于表示双向关联中的被动一端,inverse的值为false的一方负责维护关联关系cascadesort:排序关系,unsorted(不排序),natural(自然排序),comparatorClass(由某个实现了parator接口的类型指定排序算法。
);******<key>子元素的column属性指定关联表(orders表)的外键(customers_ID)4>:<one-to-many>双向关联:如果要设置一对多双向关联关系.那么还需要在"多"的映射文件中使用<many-to-one><many-to-one name="customer"class="org.wen.beans.Customers"column="customers_ID"cascade="none"outer-join="auto"insert="false" insert和update设定是否对column属性指定的关联字段进行insert和update操作update="false"></many-to-one>4>多对多关联:多对多关联时要建一个连接表查询学生的映射文件<hibernate-mapping><class name="org.wen.beans.Students" table="students" catalog="study"><id name="stuId" type="ng.Long"><column name="stuID" /><generator class="native" /></id><property name="sname" type="ng.String"><column name="sName" length="20" /></property><set name="teachers" table="student_teacher_table" cascade="save-update" inverse="false"> <key column="stuID"></key><many-to-many class="org.wen.beans.Teachers" column="teaID"></many-to-many></set>***对<key>元素的理解:它的控制主要是通过stuID(外键)来完成,就是我们从student_teacher_table表中我们只要select * from student_teacher_table where stuID='该学生的ID',这样我们就可以得到它的教师的ID了***对<many-to-many>的理解:我们从student_teacher_table表中根据stuID拿到了与该stuID关联的teaID,然后select * from teacher where teaID='前一步拿到的teaID'</class></hibernate-mapping>教师的映射文件<hibernate-mapping><class name="org.wen.beans.Teachers" table="teachers" catalog="study"><id name="teaId" type="ng.Long"><column name="teaID" /><generator class="native" /></id><property name="teaName" type="ng.String"><column name="teaName" length="20" /></property><set name="students" table="student_teacher_table" inverse="true"><key column="teaID"></key><many-to-many class="org.wen.beans.Students" column="stuID"></many-to-many></set></class></hibernate-mapping>。
