建筑工程专业基础知识2讲解

合集下载

工程计量与计价2-2建筑工程定额原理及基础定额重点讲解

工程计量与计价2-2建筑工程定额原理及基础定额重点讲解

2.3.3 劳动消耗定额(劳动定额)
(1)劳动定额的概念:
在正常的施工技术和组织条件下生产质量合 格的单位建筑产品所必需的劳动力消耗量标 准。
分为:时间定额、产量定额两种表现形式。
(2)时间定额:
一定技术等及班组或个人在合理的劳动组织 和一定的生产技术条件下,完成质量合格的单位 建筑产品所必须消耗的工时.
(2) 工程建设定额的分类
1)按生产要素分类
劳动消耗定额 机械消耗定额 材料消耗定额
(劳动定额) (机械消耗定额)
(材料定额)
2) 按编制程序和用途分类
Байду номын сангаас工期定额 工序定额 施工定额 预算定额 概算定额 概算指标 投资估算指标
3) 按管理层次和执行范围分
全国统一定额 地 行区 业统 统一 一定 定额 额 企业定额 补充定额
4) 按照投资费用性质分
建筑安装工程定额 设备和工器具购置定额 工程建设其他费用定额
5) 按照专业性质分
建筑工程定额 安装工程定额 装饰工程定额 修缮工程定额 市铁政路工工程程定定额额 公路工程定额 井巷工程定额 仿古建筑及园林工程定额 煤气管网工程定额 抗震加固工程定额
(3)工程建设定额的体系
2.2.2 工程建设定额的分类和定额体系
(1)工程建设定额的多样性和复杂性
由于工程建设产品构造复杂,产品规模宏大, 种类繁多,生产周期常等技术经济特点,使工程建 设定额产品外延很不确定。它即可指一个工程项目, 也可指一个工程分部或一个工程分项。这些特点使 工程定额在工程管理中占有更重要的地位,同时也 决定了工程建设定额的多种类、多层次。
定额的表示形式:
单位产品时间定额 (工日)=需 生消 产耗 的的 产工 量日 数数 量

二级建造师建筑专业公共基础知识

二级建造师建筑专业公共基础知识

二级建造师建筑专业公共基础知识1. 建筑制图
1.1 建筑制图基础知识
1.2 建筑施工图识读
1.3 建筑设计表达方法
2. 建筑材料
2.1 砌体材料
2.2 混凝土及其制品
2.3 木材及其制品
2.4 金属材料
2.5 非金属矿物材料
2.6 有机材料
3. 建筑力学
3.1 静力学基础
3.2 材料力学基础
3.3 结构力学基础
4. 建筑设备
4.1 供热通风与空气调节
4.2 给水排水
4.3 电气
4.4 智能建筑
5. 建筑经济
5.1 工程计价
5.2 建设工程招投标
5.3 建设工程合同管理
5.4 建设工程造价控制
6. 建筑法规
6.1 建筑法律法规
6.2 建筑标准规范
6.3 建筑质量管理
以上是二级建造师建筑专业公共基础知识的主要内容框架,涵盖了建筑制图、建筑材料、建筑力学、建筑设备、建筑经济和建筑法规等方面的基础知识。

每个部分都包含了相关的专业理论和实践应用,是建筑工程技术人员必须掌握的核心知识。

建筑工程基本知识

建筑工程基本知识

占地面积 建筑面积 基底面积 户型面积
抗震等级 抗震设防烈度 里氏震级
反檐 栏板 女儿墙 墙
圈梁 过梁 墙(暗)梁
构造柱 梯柱 暗柱
变形缝 分隔缝 散水 勒脚
天沟 泛水
防潮层
例题:
1、《建筑抗震设计规范》(GB 50011-2001)中把抗震等
级划分为
级;
2、框架结构中构造柱的设置规范中,当无混凝土墙(柱)分隔 的直段长度,120(或100)厚墙超过 m;180(或190)厚墙 超过 m时,在该区间加混凝土构造柱分隔;
4、蒸压加气混凝土砌块 :
是以硅质材料(砂、粉煤灰及含硅尾矿等)和 钙质材料(石灰、水泥)为主要原料,掺加发 气剂(铝粉),经加水搅拌,由化学反应形成 孔隙,通过浇注成型、预养切割、蒸压养护等 工艺过程制成的多孔硅酸盐制品。
砌筑材料
蒸压加气混凝土砌块的性能 :
1、轻质高强 绝干容重为500-700kg/m3,为标准砖的1/4,粘土砖的 1/3。因此,可以有效地减轻建筑物的自重,减少基础 和结构投入,非常适合各类工业与民用建筑中的框架结 构,及软弱地质的建筑。
地下室的外墙和底板都深埋在地下,受到土
中水和地下水的浸渗,因此,防潮防水问题是 地下室设计中所要解决的一个重要问题。一般 可根据地下室的标准和结构形式、水文地质条 件等来确定防潮、防水方案。当地下室底板高 于地下水位时可做防潮处理。当地下室底板有 可能泡在地下水中时应做防潮防水处理。
当地下室底板常年泡在地下水中时,外墙 应做垂直防水处理,地板应做水平防水处理, 目前采用的防水措施有卷材防水和混凝土自防 水两种。
二、建筑材料的标准化:我国绝大部分的建筑 材料都有相应的技术标准,他包括材料的规范 名称、规格型号、分类、技术要求、检测标准、 代号与标志、运输与储存等,我国的建筑材料 标准通常有国家标准、行业标准、地方标准、 企业标准。其中国标和行业标准是强制性标准, 标准代号为GB、JB,地方标准DB,企业为标准 Q等。标准的表示方法由标准名称、部门代号、 标准编号、批准年份四部分组成,如:《硅酸 盐水泥、普通硅酸盐水泥》 (GB175-1999)

建筑工程基本知识大全

建筑工程基本知识大全

建筑工程基本知识大全建筑工程是一个广泛而复杂的领域,涵盖了很多专业知识和技能。

本文将介绍建筑工程的基本知识,包括建筑材料、建筑设计、建筑施工和建筑管理等方面的内容。

一、建筑材料1. 砖石材料砖石是常用的建筑材料,有多种类型,如红砖、瓦片和石材等。

它们具有承重、耐火和隔音等特性,广泛应用于建筑结构和装饰。

2. 水泥混凝土水泥混凝土是一种在建筑工程中广泛使用的材料。

它由水泥、砂、石子和水等组成,用于制作混凝土梁、柱和地板等结构。

3. 木材木材是一种传统的建筑材料,具有自然美观和可再生的特性。

它常用于建筑框架、地板和家具等部分。

4. 金属材料金属材料如钢材和铝材在建筑工程中广泛使用。

它们具有高强度和耐腐蚀的特性,适用于建筑结构和外立面的构造。

二、建筑设计1. 结构设计建筑的结构设计是确保建筑物稳定和安全的关键。

结构设计师使用力学和结构分析的原理来确定建筑的结构形式和材料。

2. 平面设计平面设计是建筑设计中的重要环节,包括建筑物的布局和功能布置。

设计师考虑到空间利用、人流动线和功能需求等因素来制定平面设计方案。

3. 立面设计建筑的立面设计是外观美观和风格的体现。

立面设计师通过选用适当的材料和形式,营造出独特的建筑形象。

4. 环境设计建筑的环境设计考虑到自然环境和可持续发展的原则。

设计师会关注能源利用、水资源管理和建筑周边环境的影响等问题。

三、建筑施工1. 土方工程土方工程是建筑施工的起始阶段,包括挖土、填方和基坑开挖等工作。

合理的土方工程可以为后续施工提供稳定的基础。

2. 结构施工结构施工是建筑工程的核心部分,包括梁柱、墙体和地板等结构的施工。

施工时需要确保结构的强度和稳定性。

3. 安装工程安装工程涉及到建筑物的各种设备和系统,如电气、给排水和空调等。

安装工程的质量直接影响到建筑物的功能和舒适度。

4. 装饰工程装饰工程包括室内和外立面的装饰。

它既满足美观的需求,又提升建筑的使用价值和舒适度。

四、建筑管理1. 施工管理施工管理涉及到工程进度、质量和安全等方面的管理。

建筑工程专业基础知识

建筑工程专业基础知识

建筑工程专业基础知识
建筑工程是指利用各种材料和技术方法,按照特定设计和管理要求,建造和改造各种建筑物的过程。

建筑工程的基础知识包括建筑结构、土木工程、建筑材料和建筑施
工等方面。

建筑结构是建筑物的骨架,支撑和传递荷载。

它包括各种力学原理
和结构设计方法,如梁、柱、框架、板壳、拱等。

在建筑工程中,必
须确保结构的稳定性,以防止建筑物发生倒塌等事故。

土木工程涉及到土地开发和土方工程。

它包括土壤力学、地基工程
和地下结构等。

土壤力学研究土壤的力学性质和行为,地基工程确保
建筑物在地面上稳定和安全,地下结构包括地下室、地下通道和地下
管道等。

建筑材料是建筑工程中使用的各种材料,如混凝土、钢筋、砖、石
材等。

建筑材料的选择和使用对建筑物的质量和使用寿命有重要影响。

此外,了解建筑材料的特性和性能对建筑施工也非常重要。

建筑施工是将设计图纸和规划转化为实际的建筑物的过程。

它包括
建筑施工的各个阶段,如地基工程、主体结构、装修等。

在建筑施工中,需要了解施工工艺、建筑设备以及建筑工程质量控制等。

总的来说,建筑工程专业基础知识涉及到建筑结构、土木工程、建
筑材料和建筑施工等方面。

了解这些基础知识对于从事建筑工程的人
员来说非常重要,可以确保建筑物的质量和安全。

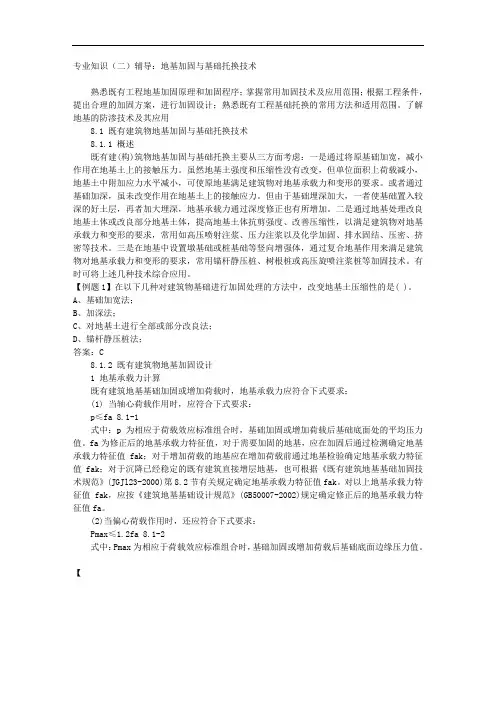

专业知识(二)辅导:地基加固与基础托换技术

专业知识(二)辅导:地基加固与基础托换技术

专业知识(二)辅导:地基加固与基础托换技术熟悉既有工程地基加固原理和加固程序;掌握常用加固技术及应用范围;根据工程条件,提出合理的加固方案,进行加固设计;熟悉既有工程基础托换的常用方法和适用范围。

了解地基的防渗技术及其应用8.1 既有建筑物地基加固与基础托换技术8.1.1 概述既有建(构)筑物地基加固与基础托换主要从三方面考虑:一是通过将原基础加宽,减小作用在地基土上的接触压力。

虽然地基土强度和压缩性没有改变,但单位面积上荷载减小,地基土中附加应力水平减小,可使原地基满足建筑物对地基承载力和变形的要求。

或者通过基础加深,虽未改变作用在地基土上的接触应力。

但由于基础埋深加大,一者使基础置入较深的好土层,再者加大埋深,地基承载力通过深度修正也有所增加。

二是通过地基处理改良地基土体或改良部分地基土体,提高地基土体抗剪强度、改善压缩性,以满足建筑物对地基承载力和变形的要求,常用如高压喷射注浆、压力注浆以及化学加固、排水固结、压密、挤密等技术。

三是在地基中设置墩基础或桩基础等竖向增强体,通过复合地基作用来满足建筑物对地基承载力和变形的要求,常用锚杆静压桩、树根桩或高压旋喷注浆桩等加固技术。

有时可将上述几种技术综合应用。

【例题1】在以下几种对建筑物基础进行加固处理的方法中,改变地基土压缩性的是( )。

A、基础加宽法;B、加深法;C、对地基土进行全部或部分改良法;D、锚杆静压桩法;答案:C8.1.2 既有建筑物地基加固设计1 地基承载力计算既有建筑地基基础加固或增加荷载时,地基承载力应符合下式要求:(1) 当轴心荷载作用时,应符合下式要求:p≤fa 8.1-1式中:p为相应于荷载效应标准组合时,基础加固或增加荷载后基础底面处的平均压力值。

fa为修正后的地基承载力特征值,对于需要加固的地基,应在加固后通过检测确定地基承载力特征值fak;对于增加荷载的地基应在增加荷载前通过地基检验确定地基承载力特征值fak;对于沉降已经稳定的既有建筑直接增层地基,也可根据《既有建筑地基基础加固技术规范》(JGJl23-2000)第8.2节有关规定确定地基承载力特征值fak。

建筑工程技术基础知识

建筑工程技术基础知识

建筑工程技术基础知识建筑工程技术基础知识是指用于建筑工程设计、施工和管理等方面的基本理论和技术知识。

它是建筑工程专业人员所必备的基础知识,涵盖了建筑材料、力学、结构、土力学、建筑物水电安装等多个学科的内容。

建筑材料是建筑工程的基础,主要包括水泥、钢筋、砖石、木材等。

水泥是建筑中最主要的材料之一,常用于制作混凝土。

钢筋是增加混凝土结构强度和抗拉能力的关键材料。

砖石和木材则常用于墙体和屋顶的搭建。

力学是应用于建筑工程的基本科学,研究物体受力和运动的规律。

在建筑工程中,力学被用于计算结构的受力情况,确定结构的荷载和承载能力。

力学分为静力学和动力学两个方面,静力学主要研究物体处于静止状态时的力学问题,动力学则研究物体处于运动状态时的力学问题。

结构是建筑物的骨架,能够支撑和承载其自身重量和外部荷载。

结构的设计需要考虑结构的形式、结构材料和结构的稳定性。

常见的建筑结构包括梁、柱、板、墙和框架等。

梁和柱主要承受水平荷载和竖向荷载,板则用于承受水平和竖向荷载,墙则用于承受侧向和竖向荷载,框架则能够承受多个方向的荷载。

土力学是研究土壤力学性质和行为的学科,是建筑工程中考虑土壤承载能力和基础设计的基础。

土壤承载性能对建筑物的稳定性和安全性至关重要。

土力学研究的内容包括土壤颗粒力学特性、土壤重度和孔隙水压力等。

建筑物水电安装是指建筑物内涉及到水和电的工程安装,主要包括给排水系统、供电系统和照明系统等。

给排水系统包括供水系统和排水系统,供电系统则包括电源引入和电气设备等。

照明系统则是为了满足建筑物内部照明需求而设计的系统。

以上介绍的是建筑工程技术基础知识的一部分,这些知识是建筑工程专业人员进行设计、施工和管理时必备的基本知识,对保障建筑工程的质量和安全起着重要的作用。

《建筑工程概论》课件 (2)

《建筑工程概论》课件 (2)

掌握工程管理的基本原理和 技巧,确保项目的高效运行。
制定施工进度计划,合理安 排施工工作的顺序和时间。
质量控制与安全管理
保证工程质量,严格执行安 全管理措施。
结语
通过学习建筑工程概论,你将具备扎实的基础知识和技能,成为优秀的建筑 工程专业人才。
2 材料的特性与用途
了解不同材料的特性和用途,选择合适的材料以满足项目需求。
建筑结构
1
建筑结构概念
了解建筑结构的基本原理和设计混凝土和砖混结构是常见的建筑结构形式。
3
结构设计原则
遵循结构设计原则,确保建筑的安全和稳定性。
建筑施工
施工工艺概述
了解建筑施工的基本流 程和方法。
施工流程
包括地基处理、结构施 工、安装和装修等方面 的工作。
施工安全注意事项
确保施工过程中的安全, 采取适当的预防措施。
建筑设备
1
常用建筑设备
起重机、混凝土搅拌机和升降机等
设备的作用与使用方法
2
设备在建筑施工中起着重要作用。
了解不同建筑设备的功能和正确使 用方法。
工程管理
工程管理原理
施工进度计划
《建筑工程概论》PPT课 件 (2)
探索建筑工程的基础知识,深入了解建筑材料、结构、施工、设备和工程管 理的重要性及原则。
课程介绍
通过本课程,你将了解建筑工程的核心概念和基本原则,掌握建筑材料、结 构、施工、设备和工程管理的关键要点。
建筑材料
1 常见建筑材料
木材、混凝土、钢铁和砖块是建筑中常用的材料。

建筑工程施工图纸入门知识

建筑工程施工图纸入门知识

建筑工程施工图纸入门知识图文总结建筑工程图纸识读的入门知识,力求达到以下四个方面能力:1、理解建筑施工图的成图原理和制图标准;2、看懂房屋的组成和各部分的材料、做法,能够看懂一般建筑工程的主要施工图纸;3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计;4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方;第一节建筑工程施工图的组成各专业施工图的内容1、总图:建筑场地范围内建筑物的位置、形状和尺寸,道路、绿化及各种室外管线的布置等;2、建筑专业图:建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表;3、结构专业图:基础图、各层顶板的平面、剖面、各种构件详图,构件数量表及设计说明;4、设备专业图:包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图;5、电气专业图:包括照明、动力和弱电的系统图、平面图及详图等;第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上,就可以得到一个图形,称为投影法;二、投影的种类1、中心投影:投影线由一点放射出来投射到物体上,这种作图方法称为中心投影法;2、平行投影:投影线呈相互平行状投射到物体上,称平行投影;1正投影:使投影线垂直于投影面时,并且使物体的一个面也垂直于投影线;2斜投影:当投影线倾斜于投影面时,所作出的投影;三、物体的三面正投影图1、三面正投影体系的形成1将物体放在三个相互垂直的投影面间;2用三组垂直于投影面的投影线作投影;3在三个投影面上得到三个正投影图;2、三面正投影体系的展开1正立投影面不动;2水平投影面向下转动90°;3侧立投影面向右后方转动90°;3、三面投影图的特性1不全面性每个投影图只能反映物体两个方向的尺寸;立面图反映长度和高度;平面图反映长度和宽度;侧面图反映高度和宽度;2“三等关系”长对正:立面图与平面图的长度相等;高平齐:立面图与侧面图的高度相等;宽相等:平面图与侧面图的宽度相等;4、镜像投影图当用正投影图不易表达物体形状时,可在物体下方放一个镜面,再用正投影法从上向下进行投影,在镜面中反射出的物体的图形就是镜像投影图;镜像投影法一般应用在绘制各层结构顶板平面图;四、剖面图一剖面图的形成:用一个假想的平面把物体切开,移走一部分,作剩下这部分物体的正投影;二剖面图的形式:1、全剖面图2、半剖面图3、局部剖面图4、阶梯剖面图三剖面图的标注方式1、剖切线:剖切位置、剖切方向、剖面编号;2、剖面图编号第三节建筑制图标准一、房屋建筑制图统一标准GBJ—1—861、尺寸和单位:一般尺寸以毫米mm为单位;2、图标和会签栏:工程名称、图名、图号及设计人签字;3、比例:图样大小与实物大小的尺寸之比;4、线型:实线、虚线、点划线、折断线、波浪线等;13、详图编号:表示局部详细做法图样的编号;14、对称符号:表示此线两侧的形状做法完全一样但方向相反;15、连接符号:以折断线表示两部分应该连接的部位;第四节施工图的识读一、总平面图一作用:用于建筑物的定位、定标高,施工放线,土方工程和施工现场布置;二内容:1、新建房屋的平面形状、尺寸,标高,层数、出入口;2、用地范围,新建房屋和原有房屋、构筑物的间距;3、新建房屋室内外地坪标高、道路的标高,土方填挖与地面坡度,雨水排除方向等;4、用指北针表示房屋的朝向;5、有时还有水、暖、电的管线布置,道路庭园绿化的布置;二、建筑专业图一平面图1、作用:用于施工放线,主体结构施工,门窗安装、室内装饰及编制工程预算 ;2、基本内容1建筑物的朝向,平面形状和房间布局;2建筑物的平面尺寸和轴线间距:柱距、跨度;3建筑物的结构形式为框架结构;4主要建筑材料:钢筋混凝土柱,粘土空心砖墙;5门窗的编号、尺寸见门窗表;6变形缝的位置、作用;7散水、台阶的尺寸;二立面图1、作用:主要用于立面装饰;2、基本内容1建筑物的外形、高度、门窗、雨罩、台阶等的位置和形式 ;2建筑物的总高、层高、窗台高、窗高等尺寸;3室外地坪、室内地面及门窗的标高;4外墙面的装饰做法、勒脚的高度和做法;5变形缝的位置和做法;6雨水管的位置;三屋顶平面图1、作用:表明屋面排水情况和突出屋面构造的位置;2、基本内容1屋顶的形状和尺寸,屋檐的挑出尺寸、女儿墙的位置和厚度;突出屋面的楼梯间、水箱间、烟囱、通风道等;2屋面排水情况,排水分区、排水方向、屋面坡度和雨水管等;3屋顶、屋面有关详图的索引;四外墙详图1、作用:外墙详图是某处外墙的大样图,它表示了从室外地面到屋顶各部位的详细做法;外墙详图可以作为砌墙、室内外装修、门窗安装和编制施工预算的依据;2、内容:1墙与轴线的关系;墙的厚度,墙与轴线的关系;2室内外地面处的节点:地面做法、散水、勒脚、墙身防潮层、踢脚和室内外窗台的做法等;3门窗的节点:窗台做法、门窗过梁等;4屋顶檐口处的节点:屋顶板、梁与墙的连接,屋面做法、顶棚做法、挑檐或女儿墙的做法等;五楼梯详图1、作用:表明楼梯形式、结构类型和平面、剖面尺寸以及详细做法;2、内容:1楼梯平面图:楼梯间的轴线间距,楼梯段的步数和宽度,休息板的尺寸,门窗的位置和尺寸等;2楼梯剖面图:每层楼的梯段数,每段的步数,各层和休息板的标高等;3栏杆、扶手和踏步详图;三、结构专业图一基础平面图1、作用:主要用来抄平、放线、挖槽、打垫层等;2、基本内容①轴线编号和轴线间距;②基础的形状和尺寸;③垫层的尺寸和厚度;④基础的编号;二基础剖面图①基础的类型:钢筋砼独立基础②形状呈锥台形,底部配有网状钢筋;③基础下面设有素混凝土垫层;④基础埋置深度:从室外地面到基础底面的距离;⑤基础梁的做法和用途;三框架柱详图1、柱子的编号:KZ1、KZ2、KZ3;2、柱子的截面尺寸:480×480;3、柱子的高度和长度:+和+;4、柱子的配筋:主筋和箍筋;四现浇钢筋混凝土板配筋图1、作用:用于支模板,绑钢筋,浇筑砼;2、内容:1现浇板配筋图:板的编号、长宽厚尺寸,钢筋的种类、规格、数量;钢筋种类:主筋、分布筋、支座负筋;钢筋数量:轴线距离—墙厚÷间距+1钢筋规格:Φ14150;Φ82002现浇梁的配筋图:梁的断面尺寸、钢筋的种类、规格、数量;钢筋种类:受力主筋、弯起筋、架立筋、箍筋;五框架梁详图平面整体表示法梁的编号截面尺寸根数WKL11 300×400 3WKL12 300×550 2WKL21 400×600 1WKL22 300×400 2 WKL32 300×500 2。

二建必看知识点总结

二建必看知识点总结

二建必看知识点总结一、建筑工程管理知识1.建筑工程管理基础知识1) 建造工程合同2) 工程施工组织设计3) 工程费用预算与结算4) 工程质量管理5) 工程安全生产管理6) 工程施工组织设计7) 工程项目管理2.施工组织设计1) 施工组织设计的概念与内容2) 施工组织设计的编制程序3) 施工组织设计的应用技术4) 施工组织设计的技术经济评估5) 施工组织设计的现场管理3.工程造价与预算管理1) 工程造价的概念与特点2) 工程造价的计算方法3) 工程预算编制4) 工程造价管理5) 工程投资与资金管理4.质量管理1) 质量管理体系2) 施工质量检查与验收3) 质量事故处理4) 质量管理工作流程5) 质量管理工作技巧5.安全生产管理1) 安全生产管理体系2) 安全生产管理法规3) 安全生产管理制度4) 安全生产管理工作流程5) 安全生产管理技巧6.工程项目管理1) 项目管理的概念与原理2) 项目管理的流程与方法3) 项目管理的工作技巧4) 项目管理的案例分析5) 项目管理的实际应用二、建筑工程法规知识1.建筑工程法规基本概念1) 建筑法律法规的体系2) 建筑法律法规的适用范围3) 建筑法律法规的基本原则4) 建筑法律法规的法律责任2.建筑工程法规具体规定1) 建筑工程施工许可2) 建筑工程施工合同3) 建筑工程施工管理5) 建筑工程施工安全6) 建筑工程施工质量7) 建筑工程施工环境保护3.建筑工程法规适用实例1) 建筑工程招投标管理2) 建筑工程合同管理3) 建筑工程施工安全管理4) 建筑工程施工质量管理5) 建筑工程施工环境保护管理6) 建筑工程施工监理管理三、建筑工程技术知识1.建筑工程制图知识1) 建筑工程图样的种类与内容2) 建筑工程图样的规范与要求3) 建筑工程图样的绘制方法4) 建筑工程图样的技术标准5) 建筑工程图样的修改与补充2.建筑工程材料与构造知识1) 建筑工程常用材料的性能与用途2) 建筑工程结构构造的基本原理3) 建筑工程结构构造的设计方法4) 建筑工程结构构造的施工工艺5) 建筑工程结构构造的质量要求3.建筑工程施工工艺知识2) 建筑工程施工工艺技术3) 建筑工程施工机械设备4) 建筑工程施工工艺方案5) 建筑工程施工现场管理四、建筑工程实务知识1.施工组织管理实务1) 施工组织管理的基本概念2) 施工组织设计实务3) 施工现场管理实务4) 施工项目管理实务5) 施工质量管理实务2.工程合同管理实务1) 工程合同签订实务2) 工程合同履行实务3) 工程合同索赔与结算实务4) 工程合同管理技巧5) 工程合同管理案例分析3.工程质量管理实务1) 工程质量检查与验收2) 工程质量事故处理3) 工程质量管理制度4) 工程质量管理技巧5) 工程质量管理案例分析4.工程安全管理实务1) 工程安全管理制度2) 工程安全检查与监督3) 工程安全事故处理4) 工程安全管理技巧5) 工程安全管理案例分析五、建筑工程经济知识1.建筑工程投资与融资1) 建筑工程投资概念2) 建筑工程投资的来源3) 建筑工程投资的决策4) 建筑工程融资渠道5) 建筑工程融资方式2.建筑工程造价管理1) 建筑工程造价管理体系。

2024年度二级建造师考试精讲PPT课件

2024年度二级建造师考试精讲PPT课件
动态评价指标
包括净现值、内部收益率等指标,用于衡量项目的动态经 济效益。
评价指标的选择与应用
根据项目实际情况选择合适的评价指标,对项目经济效益 进行全面评价。同时,应注意不同评价指标之间的内在联 系和区别,以便更好地理解和应用。
22
05
建筑工程项目管理实践案例分 析
Chapter
2024/2/2
23
工程竣工结算与审计
介绍竣工结算的编制、审核和审 计流程,强调结算的规范性和时 效性。
12
03
建筑工程技术专业知识
Chapter
2024/2/2
13
建筑结构基础知识
01
02
03
04
建筑结构基本概念
包括建筑结构定义、分类及作 用等。
建筑结构材料
介绍常用建筑结构材料及其性 能,如混凝土、钢材、木材等

03
突出关键词
在答案中突出关键词 和核心观点,提高得 分率。
04
注意卷面整洁
保持卷面整洁美观, 给阅卷老师留下良好 印象。
2024/2/2
32
THANKS
感谢观看
2024/2/2
33
9
工程承包与合同管理
01
02
03
工程承包方式
包括总承包、专业承包、 劳务分包等,明确各承包 方式的适用范围和责任划 分。
2024/2/2
合同类型与选择
介绍固定总价合同、单价 合同、成本加酬金合同等 类型,分析各类型合同的 优缺点和适用场景。
合同履行与变更
阐述合同双方的权利和义 务,明确合同履行过程中 的变更、签证和索赔等处 理程序。
严格控制时间
按照考试要求设定答题时间,提高答题速度和准 确度。

一建《建筑工程实务》最全知识要点总结

一建《建筑工程实务》最全知识要点总结

一建《建筑工程实务》最全知识要点总结《建筑工程实务》是建筑工程专业的基础课程,主要介绍建筑工程的实际运作和施工管理。

以下是该课程的最全知识要点总结:一、建筑工程概述:1.建筑工程的定义和分类:建筑工程的定义、分类及不同类型的建筑工程特点。

2.建筑工程的基本流程:建筑工程的设计、招标、施工和验收等基本流程。

3.建筑工程的组织管理:工程的组织管理步骤和原则,工程部门职能和工作分工。

二、建筑设计基础:1.结构原理和设计计算:结构物力学基础知识,结构设计的基本原理和计算方法。

2.建筑材料及特性:各类建筑材料的特性、用途及性能要求。

3.建筑施工基础:建筑施工的基本原理和方法,施工工艺及流程。

三、建筑工程测量与计量:1.工程测量基本原理:测量的基本原理、仪器设备和操作方法。

2.工程勘测:测量点的布置和测量数据的处理、测算补正。

3.工程计量:工程量的计算原理和方法,计量收据的填写和审核。

四、建筑施工与质量管理:1.建筑施工流程与组织:施工组织和施工流程的规划与管理。

2.施工图纸的应用与解读:施工图纸的内容、符号和尺度,施工图纸的应用和解读。

3.施工工程质量控制:施工工程质量的控制流程,施工过程中常见的质量问题及预防措施。

五、施工组织与管理:1.施工组织设计:施工组织设计的原则,人员配备、大型设备及施工机具的选择。

2.施工进度管理:施工进度计划的编制和管理,进度控制和提前量的计算方法。

3.施工合同管理:施工合同的主要条款和要点,合同变更和索赔管理。

六、安全与环境管理:1.建筑工程安全管理:施工现场安全管理的要求和措施,安全事故的预防和处理。

2.建筑工程环境管理:施工过程中的环境保护措施,建筑物的节能设计和资源利用。

七、建筑工程审计与造价管理:1.建筑工程审计:建筑工程项目审计的主要内容和程序,项目审计中常见问题及解决方法。

2.建筑工程造价管理:建筑工程造价的计算方法和核算标准,建筑工程造价控制的方法和手段。

八、建筑工程投资与融资:1.建筑工程投资:建筑工程投资的原则和方法,投资评价指标和计算方法。

建筑工程基础知识

建筑工程基础知识

建筑工程基础知识目录一、基本概念 (2)1.1 建筑工程的定义 (3)1.2 建筑工程的特点 (4)1.3 建筑工程的基本构成 (5)二、建筑设计原理 (7)2.1 建筑设计的内容与步骤 (8)2.2 建筑设计的要求与原则 (9)2.3 建筑设计的风格与流派 (11)三、建筑结构设计 (12)3.1 建筑结构的基本类型 (14)3.2 建筑结构的设计要求 (15)3.3 建筑结构的材料选择 (16)四、建筑工程施工 (17)4.1 施工前的准备工作 (19)4.2 施工过程中的注意事项 (20)4.3 施工后的验收工作 (21)五、建筑工程项目管理 (23)5.1 项目管理的概念与目标 (24)5.2 项目管理的流程与方法 (25)5.3 项目管理的核心要素 (27)六、建筑工程质量管理 (28)6.1 质量管理的重要性 (30)6.2 质量管理体系的建立与运行 (31)6.3 质量问题的分析与处理 (32)七、建筑工程安全生产管理 (33)7.1 安全生产的重要性 (34)7.2 安全生产的管理措施 (35)7.3 安全生产的应急预案与事故处理 (36)一、基本概念作为人类有组织、有目的、大规模的经济活动,具有悠久的历史。

从古埃及的金字塔、古希腊的帕特农神庙,到现代摩天大楼的崛起,建筑工程始终是人类文明的重要组成部分。

它涉及建筑物的设计、施工、运维等各个环节,不仅要求建筑物的实用性和美观性,还要求其安全、耐久和经济性。

建筑工程的基础知识涵盖多个方面,包括建筑设计原理、建筑结构、建筑材料、施工技术、工程造价以及工程管理等。

这些知识相互关联,共同构成了建筑工程的基础框架。

建筑设计原理:建筑设计是建筑工程的起点,它涉及到建筑物的整体布局、空间组合、外观造型以及环境协调等方面。

建筑设计需要遵循一定的原则和规范,如实用性、安全性、美观性、环保性等。

建筑结构:建筑结构是支撑建筑物并承受其荷载的骨架,包括基础、墙体、柱子、梁、楼板等。

《房屋建筑工程专业基础知识》二、多选题

《房屋建筑工程专业基础知识》二、多选题

房屋建筑专业基础知识二、多选题1.材料吸水率大小决定于村料的( BC )。

P46 A表面粗糙程度 B 孔隙率大小 C 孔隙构造特征 D 形状尺寸E密度2.硅酸盐水泥熟料的矿物组成主要是( ABCD )。

P58 A 硅酸三钙 B 硅酸二钙C铝酸三钙D铁铝酸四钙E石膏3.随着材料孔隙率的增大,下列指标将( ACE )。

P45A体积密度减小B密度不变C强度降低D吸水性降低E耐久性不变4.石灰硬化时的特点是( BCE )。

P53A凝结硬化快 B 凝结硬化慢C硬化后体积有较大收缩D硬化后体积产生微膨胀E失去大量水分5.混凝土的主要技术性质包括( ABC )。

P83.P87.P90 A.和易性 B.强度 C.耐久性 D.经济性 E.温度敏感性6.混凝土用砂的质量要求为( A BCE )。

P73A有害杂质含量B砂的粗细程度C砂的坚固性D压碎指标E颗粒级配7.建筑砂浆根据所用胶凝材料不同,分为( BCE )P99 A砌筑砂浆 B.水泥砂浆C石灰砂浆 D.抹灰砂浆E混合砂浆8.墙用板材的种类很多,主要有( ABD E )几类p108A.水泥类墙用板栩 B 石膏类用墙材C玻璃类墒用板墙D植物纤维类墙用板材E复合类墙用用扳材9.下列钢材性能试验中,属于力学性能的是( ABD )。

P111A.拉伸性能B.硬度C.冷弯性能D.冲击韧性E.可焊性10.与传统的沥青防水材料相比较,合成高分予防水卷材的突出优点有( ACE )。

P126A 拉仲强度和抗撕裂强度高B 断裂仲长率大C 耐热性和低温柔性好D 变形能力差E 耐腐蚀、耐老化11.以下说法正确的有( ABE )。

P134A大于1/2圆的圆弧标注直径B小于1/2圆的圆弧标注半径C等于1/2圆的圆弧标注直径或半径D等于1/2圆的圆弧标注直径 E 球体的直径用s表示12.组合体的尺寸由( EDC )几部分组成。

P143A轴线尺寸B标志尺寸C总体尺寸D定位尺寸E定形尺寸13.剖面图的种类有( AEB )等。

《建工概论教案》

《建工概论教案》

《建工概论教案》一、课程简介《建工概论》是建筑工程类专业的一门基础课程,主要介绍建筑工程的基本概念、基本原理和基本方法。

通过本课程的学习,使学生了解建筑工程的基本知识,掌握建筑施工的基本工艺和操作方法,培养学生对建筑工程的兴趣和爱好,为后续专业课程的学习打下坚实的基础。

二、教学目标1. 了解建筑工程的基本概念、基本原理和基本方法。

2. 掌握建筑施工的基本工艺和操作方法。

3. 培养学生对建筑工程的兴趣和爱好。

4. 为后续专业课程的学习打下坚实的基础。

三、教学内容第一章:建筑工程的基本概念1.1 建筑工程的定义与分类1.2 建筑工程的组成与结构1.3 建筑工程的施工过程与方法第二章:建筑施工的基本工艺2.1 土方工程2.2 钢筋工程2.3 模板工程2.4 混凝土工程2.5 砌体工程第三章:建筑施工的操作方法3.1 施工准备与组织3.2 施工操作流程与技术要求3.3 施工质量控制与验收第四章:建筑工程的施工安全管理4.1 施工安全常识4.2 施工安全事故的预防与处理4.3 施工安全管理的措施与方法第五章:建筑工程的施工组织与管理5.1 施工组织设计5.2 施工现场管理5.3 施工项目成本管理5.4 施工项目进度管理四、教学方法1. 讲授法:通过讲解建筑工程的基本概念、基本原理和基本方法,使学生掌握建筑施工的基本工艺和操作方法。

2. 案例分析法:通过分析实际工程案例,使学生了解建筑工程的施工过程和施工方法。

3. 实地考察法:组织学生参观施工现场,直观地了解建筑工程的施工情况。

4. 小组讨论法:组织学生分组讨论,培养学生的团队合作意识和解决问题的能力。

五、教学评价1. 平时成绩:包括课堂表现、作业完成情况、小组讨论等,占总评的40%。

2. 期中考试:包括笔试和实际操作考核,占总评的40%。

3. 期末考试:包括笔试和实际操作考核,占总评的20%。

《建工概论教案》六、第二章:建筑施工的基本工艺(续)2.6 钢结构工程2.7 幕墙工程2.8 防水工程2.9 装修工程2.10 园林景观工程七、第三章:建筑施工的操作方法(续)3.4 施工机械与设备的使用与管理3.5 施工材料的采购与管理3.6 施工成本控制与核算3.7 施工质量管理与控制3.8 施工安全管理(续)八、第四章:建筑工程的施工安全管理(续)4.4 施工现场环境保护与文明施工4.5 施工安全事故的调查与处理4.6 施工安全监管与法规九、第五章:建筑工程的施工组织与管理(续)5.5 施工现场管理(续)5.6 施工项目成本管理(续)5.7 施工项目进度管理(续)5.8 施工项目合同管理5.9 施工项目信息管理十、第六章:建筑工程的类型与特点10.1 住宅建筑10.2 公共建筑10.3 工业建筑10.4 特殊建筑10.5 建筑工程的设计与施工要求十一、第七章:建筑工程的施工技术11.1 施工准备与施工方案的编制11.2 施工工艺的选用与实施11.3 施工过程中的质量控制与检验11.4 施工安全技术措施的制定与执行十二、第八章:建筑工程的施工组织与管理(续)12.1 施工项目人力资源管理12.2 施工项目质量管理12.3 施工项目合同管理(续)12.4 施工项目信息管理(续)十三、第九章:建筑工程的施工监理13.1 监理单位的职责与权限13.2 监理计划的制定与实施13.3 监理过程中的质量控制与安全监管13.4 监理报告的编制与审核十四、第十章:建筑工程的施工质量验收14.1 施工质量验收的标准与规范14.2 施工质量验收的方法与程序14.3 施工质量验收的合格判定与处理14.4 工程竣工验收与交付十五、课程总结与展望15.1 课程学习内容的总结15.2 建筑工程发展趋势与新技术应用15.3 学生实践能力的培养与提升15.4 对未来职业生涯的展望《建工概论教案》十一、第十一章:建筑工程的施工机械与设备11.1 常用施工机械与设备的作用与分类11.2 施工机械与设备的选择与配置11.3 施工机械与设备的使用与维护11.4 施工机械与设备的管理与安全十二、第十二章:建筑工程的材料12.1 建筑工程材料的分类与特性12.2 建筑工程材料的采购与存储12.3 建筑工程材料的使用与验收12.4 建筑工程材料的质量控制与检测十三、第十三章:建筑工程的造价管理13.1 建筑工程造价的构成与计算13.2 建筑工程造价的预算与决算13.3 建筑工程造价的控制与审核13.4 建筑工程造价的管理与法规十四、第十四章:建筑工程的后期服务14.1 建筑工程的保修与维护14.2 建筑工程的运营与维护14.3 建筑工程的改造与加固14.4 建筑工程的拆除与回收十五、第十五章:建筑工程的案例分析15.1 建筑工程成功案例的分析与总结15.2 建筑工程失败案例的分析与启示15.3 建筑工程创新案例的分析与评价15.4 学生自主分析与评价建筑工程案例重点和难点解析。

建筑工程中级专业基础知识

建筑工程中级专业基础知识

第一章建筑施工图识图第一节识图基本知识和技能●一.建筑制图标准的基本规定● 1.图纸幅面规格及图框格式A0841×1189 A1594×841 A2420×594 A3297×420 A4210×297● 2.字体:汉字采用长仿宋体,字母采用拉丁字母,数字采用阿拉伯数字与罗马数字● 3.图线● 4.尺寸标注:1线性尺寸:尺寸线、尺寸界线、尺寸起止符号、尺寸数字2标高● 5.比例:图形尺寸与实物尺寸之比● 6.常用建筑材料图例●二.投影的基本知识● 1.投影的分类:中心投影法和平行投影法● 2.平行投影法分正投影法和斜投影法● 3.正投影的基本特征:1真实性2积聚性3类似性4平行性5定比性● 4.三面投影图的形成:由前向后投影为正立面投影图V面投影,由上向下投影为水平面投影图H面投影,由左向右投影为侧立面投影图W面投影三面投影的基本规律为:长对正、高平齐、宽相等;●三.建筑形体的表达方法● 1.建筑形体尺寸的分类:1定形尺寸:表示建筑形体的各基本形体的大小尺寸2定位尺寸:确定各基本形体在建筑形体中的相对位置的尺寸3总体尺寸:表示建筑形体的总长、总宽和总高的尺寸● 2.剖面图、断面图的绘法及应用1剖面图:假想用一个剖切平面,沿着形体的适当部位将形体剖切开来,移去观察者与剖切平面之间的那一部分,作出剩下部分的投影图;2剖切位置线用不穿越图形的两段短粗线表示剖切位置,长度为6~10mm,在端部用与剖切线垂直的短粗线表示投影方向,长度为4~6mm3 剖面图的种类:有全剖面图、半剖面图、局部剖面图、阶梯剖面图● 3.断面图第二节建筑施工图的识图●一.基本知识● 1.房屋施工图的分类:建筑施工图、结构施工图、设备施工图、装饰施工图● 2.符号1.索引符号与详图符号2.对称符号3.连接符号4.指北针5.标高符号● 3.定位轴线:定位轴线用细点画线绘制且应有编号,圆圈直径为8~10mm.1.横向编号用数字从左向右编写,竖向编号用大写拉丁字母由下向上编写I、O、Z除外2.两根轴线之间,如需附加轴线,应以分数表示;●二.建筑施工图的主要内容及阅读方法● 1.建筑总平面图● 2.建筑平面图:是用一个假想的水平剖切平面沿门、窗洞口部位指窗台以上,过梁以下的空间水平切开,移去剖切平面以上的部分,把剖切平面以下的物体投影到水平面上,所得的水平剖面图;●有:底层平面图、楼层平面图、屋项平面图● 3.建筑立面图● 4.建筑剖面图 5.建筑详图第三节结构施工图的识图● 1.钢筋表示方法:一级钢筋、二级钢筋、三级钢筋● 2.结构施工图的内容1.基础平面图、基础详图2.砖混结构楼层结构平面布置图预制板表示方法、现浇板的表示方法梁的表示方法L、QL、GL、LL3.钢筋砼结构构件详图现浇梁、板、柱的表示方法第四节建筑设备施工图的识图●一.建筑给水排水施工图● 1.建筑内部给水系统包括引入管、水表节点、室内配水管道、给水附件及设备、升压储水设备、室内消防设备;其流向为引入管、干管、立管、支管;● 2.建筑内部排水系统包括卫生器具及地漏等擀水泄水口、排水管道及附件、通气管道;●3给排水系统图用正面斜轴测投影绘制;●二.室内电气施工图● 1.标注格式:BV3×16+1×4SC32-WC表示有3根16mm2加上1根4mm2截面的铜芯塑料绝缘导线,用直径为32mm焊接钢管暗敷在墙内● 2.室内电气施工图的分类:室内电气照明施工图、室内弱电施工图;室内电气照明施工图:照明系统图、照明平面图、施工说明图室内弱电施工图:有线电视系统CATV图、住宅通信系统图等第二章房屋构造第一节民用建筑构造●一.民用建筑的构造组成● 1.民用建筑构造组成包括基础、墙体、楼地面、楼梯与电梯、屋顶、门与窗、建筑装修等;● 2.建筑分类按使用性质分类:民用建筑、工业建筑和农业建筑按照建筑高度或层数分类:按承重结构的材料进行分类:● 3.建筑分级:1.按耐久性能分四级合理使用年限2.耐火性能:建筑构件分非燃烧体、燃烧体、难燃烧体耐火极限是指任一建筑构件在规定的耐火试验条件下,从受到火的作用时起,到失去支持能力或完整性被破坏或失去隔火作用为止这段时间,用小时h表示● 4.建筑模数基本模数M=100mm, 导出模数:扩大模数倍数分模数分数● 5.定位轴线1.承重外墙的定位轴线当底层墙体与顶层墙体厚度相同时,为与外墙内缘距离为120mm当底层墙体与顶层墙体厚度不同时,为与顶层外墙内缘距离为120mm2.承重内墙的定位轴线与顶层墙体中线重合●二.基础● 1.地基承载力指的是地基每平方米所能承受的最大压力● 2.地基可分为天然地基和人工地基● 3.人工加固地基的方法有压实法、换土法和打桩法、化学加固法、排水法等;● 4.基础的埋置深度d是指从室外设计地面至基础底面的垂直距离;d>5m,为深基础,d≤5m为浅基础;影响基础埋深的因素:地基土层构造的影响、地下水位的影响、冰冻深度的影响、相邻房屋的影响;按构造形式分类:条形基础、独立基础、满堂基础、桩基础按所用材料及受力特点分类:无筋扩展基础、扩展基础● 6.无筋扩展基础构造:毛石基础:基础顶部宽度不宜小于500mm,且要比墙或柱每边宽出100mm,每个台阶的高度不宜小于400mm,挑出宽度不应小于200mm.砖基础:等高式两皮一收与不等高式二一间隔收灰土基础:石灰与粘土的体积比为3:7或2:8三合土基础:由石灰、砂、骨料组成,体积比为1:3:6或1:2:4●7.扩展基础构造:边缘厚度不应小于200mm,钢筋直径不宜小于8mm,间距不宜大于200mm,砼强度等级不宜低于C20,有垫层时c不宜小于35mm,无垫层时,c不宜小于70mm.●8.地下室分全地下室地下室地面低于室外地坪高度超过该房间净高1/2和半地下室由墙体、顶板、底板、门窗及采光井等部分组成;●三.墙体● 1.墙体的作用:承重、围护、分隔;● 2.墙体的分类:按位置分:外墙和内墙、纵墙和横墙、山墙外横墙和檐墙外纵墙按受力情况分:承重墙和非承重墙自承重墙● 3.结构布置:横墙承重、纵墙承重、纵横墙混合承重、墙与柱混合承重;● 4.标准砖的规格为240mm×115mm×53mm.● 5.砖墙的组砌方式:一顺一丁、三顺一丁、梅花丁、两平一侧、全顺式●7.砖墙的细部构造1散水的宽度一般为600~1000,宽度比屋檐挑出宽度大200,坡度一般为3%~5%2明沟断面尺寸一般不少于宽180,深150,坡度不小于1%3勒脚的高度一般应在600以上,或至首层窗台处,常见的有水泥砂浆抹灰、水刷石、干粘石、贴面砖、贴天然石材4墙身防潮层:水平防潮层和垂直防潮层水平防潮层设置在距室外地面150以上的墙体内,通常选择在处;常见做法:油毡防潮层,防水砂浆防潮层、细石砼防潮层垂直防潮层用于室内地面有高差或室内地面低于室外地面时5门窗过梁:有砖砌过梁和钢筋砼过梁砖砌过梁分:砖砌平拱、砖砌弧拱和钢筋砖过梁,砖拱过梁跨度可达,钢筋砖过梁可达2m钢筋砼过梁两端伸入墙体的长度应在240以上6窗台高度一般为900mm,挑出尺寸不小于60mm7圈梁是沿外墙及部分内墙设置的连系闭合的梁;圈梁作用:增强建筑的整体刚度和整体性,防止由于地基不均匀沉降、振动及地震引起的墙体开裂;圈梁一般均采用构造配筋,一般纵筋不应小于4Φ8,箍筋间距不大于300.附加圈梁与圈梁的搭接长度不应小于两者净距的2倍,且不应小于1m.8构造柱最小截面尺寸为180×240,主筋采用4Φ12为宜,箍筋间距不大于250,墙与柱之间应沿墙每500设2Φ6拉结筋,每边伸入墙内长度不小于1000.9隔墙根据其材料和施工方式的不同,分成砌筑隔墙、立筋隔墙和条板隔墙●四.楼地面● 1.楼板层的组成:面层、结构层、顶棚层、附加层● 2.现浇钢筋砼楼板可分为板式楼板、梁板式楼板、井式楼板、无梁楼板和压型钢板砼组合楼板;● 3.预制装配式钢筋砼楼板一般有实心平板,空心板和槽形板;● 4.板缝处理:当缝宽在60mm以内时,调整板缝宽度;缝宽在60~120时,可沿墙边挑两皮砖;当缝宽在120~200时,做局部现浇带,超过200时,重新选板;● 5.板在砖墙上的搁置长度应不小于80,在梁上的搁置长度不小于60.●7.雨篷悬挑长度一般为~1.5m,端部厚度不小于50mm.●8.阳台扶手高度不低于1.05m,高层建筑不应低于1.1m,●五.楼梯与电梯● 1.楼梯按所在位置,有室内楼梯和室外楼梯;按使用性质,有主要楼梯、辅助楼梯、疏散楼梯、消防楼梯;按所用材料,有木楼梯、钢楼梯、钢筋砼楼梯;按形式,有直跑式、双跑式、双分式、双合式、螺旋式、剪刀式、交叉式等;● 2.楼梯一般由楼梯段、休息平台和中间平台、栏杆、扶手组成;楼梯段由踏步组成,一个楼梯段踏步数一般不应过18级,不应少于3级;楼梯常见的坡度范围为23~45度;● 3.楼梯的净空高度在楼梯平台及下部过道处的净高不应小于2m,梯段净高不应小于2.2m.● 4.现浇钢筋砼楼梯分板式楼梯和梁板式楼梯;●六.屋顶● 1.平屋顶坡度的形成一般有材料找坡和结构找坡;● 2.坡度表示法有角度法、斜率法和百分比法;● 3.屋面防水分为柔性防水和刚性防水;● 4.平屋顶屋面排水方式分无组织排水和有组织排水;● 5.平屋顶的隔热有通风降温、反射降温、植被隔热、蓄水隔热;● 6.坡屋顶的排水组织:无组织排水、檐沟外排水、檐沟女儿墙外排水●七.门和窗● 1.门一般由门框、门扇、五金零件及其附件组成;● 2.窗是由窗框、窗扇、五金及附件组成;● 3.门窗的安装方法主要有立框法和塞框法;● 4.窗户遮阳板可分为水平遮阳、垂直遮阳、混合遮阳、挡板遮阳;●八.变形缝● 1.伸缩缝:为防止建筑构件因温度变化,热胀冷缩使房屋出现裂缝或破坏,允许建筑物在水平方向上有相对位移而预设的垂直缝隙;基础顶面以上断开,宽度一般为20~40mm.● 2.沉降缝:为防止建筑物各部分由于地基不均匀沉降引起房屋破坏,允许建筑物在垂直方向上有相对位移而设置的垂直缝隙;从基础至房顶全部断开;● 3.防震缝:在地震设防烈度7~9度的地区内,应设置防震缝;●九.建筑装饰● 1.墙面装饰构造:抹灰类墙体饰面、真接镶帖墙体饰面、帖挂类饰面;● 2.楼地面装饰构造:整体类地面、镶铺类地面、粘贴类地面、涂料类地面;● 3.踢脚板和墙裙第二节工业建筑●一.工业厂房建筑的特点● 1.柱距尺寸:基本柱距是6m● 2.单层工业厂房的结构组成:由厂房骨架和围护结构组成;厂房骨架:横向排架、纵向连系构件、支撑系统构件;● 3.柱:排架柱牛腿柱和抗风柱● 4.柱基采用杯形基础第三章建筑材料第一节建筑材料的基本性质●一.材料的基本物理参数● 1.密度:是指材料在绝对密实状态下,单位体积所具有的质量;● 2.表观密度:是指材料在自然状态下,单位体积所具有的质量;● 3.堆积密度:是指散粒材料在自然状态下,单位体积所具有的质量;● 4.密实度:是指材料体积内被固体物质填充的程度,即固体物质的体积占总体积的比例● 6.填充率:是指散粒材料在某容器的堆积体积中,被其颗粒填充的程度●7.空隙率:是指散粒材料在某容器的堆积体积中,颗粒之间的空隙体积所占的比例●8.材料的弹性与塑性●9.材料的脆性和韧性●10.材料的硬度、耐磨性●11.吸水性:材料在浸水状态下吸入水分的能力为吸水性●12.吸湿性:材料在潮湿的空气中吸收空气中水分的性质●13.耐水性:材料长期在饱和水作用下不破坏,其强度也不显着降低的性质●14.抗渗性:材料抵抗压力水渗透的性质●15.抗冻性:材料在吸水饱和状态下,能经受多次冻结和融化作用而不破坏,同时也不严重降低强度的性质;第二节气硬性无机胶凝材料●一.石灰● 1.生石灰主要成分是CaO,欠火石灰是石灰石中的CaCO3未完全分解,导致石灰中CaO含量低,过火石灰是石灰石表面及杂质发生熔结,导致石灰结构致密,熟化速度缓慢;● 2.石灰的熟化:生石灰与水发生反应生成熟石灰的过程;● 3.石灰的技术性质: 1保水性好2生石灰吸湿性强3石灰浆凝结硬化慢、强度低4耐水性差5体积收缩大● 4.建筑石膏在运输及储存时应注意防潮,一般储存期为3个月●二.水玻璃● 1.水玻璃是一种无色或淡黄青灰色的透明或半透明的粘稠液体,是一种能溶于水的碱金属硅酸盐;建筑中使用的水玻璃,通常是硅酸盐的水溶液;第三节水泥● 1.硅酸盐水泥硅酸盐水泥分两种类型:不掺混合材料的为I型硅酸盐水泥,代号为P·I,掺加不超过水泥重量5%石灰石或矿渣混合材料的为II型硅酸盐水泥,代号为P ·II;● 2.硅酸盐水泥熟料的主要矿物组成是:硅酸三钙C3S、硅酸二钙C2S、铝酸三钙C3A、铁铝酸四钙C4AF ● 3.硅酸盐水泥的技术要求和技术性质●1细度硅酸盐水泥比表面积大于300m2/kg●2凝结时间初凝时间不得早于45min,终凝时间不迟于●3安定性体积安定性不合格的水泥禁止用于工程中●4强度有抗折强度和抗压强度之分●5水化热硅酸盐水泥不宜用于大体积砼工程中●6碱含量不得大于%● 4.水泥石的腐蚀及防止方法●1软水腐蚀酸性腐蚀硫酸盐腐蚀●2措施:根据工程所处的环境,选用适宜品种的水泥,提高密实度,减少侵蚀介质的渗透,在水泥结构物表面做防护层● 5.掺混合材料的硅酸盐水泥●1普通硅酸盐水泥P·O●2矿渣硅酸盐水泥P·S 耐热性好,可用于高温车间和耐热要求高的砼工程火山灰硅酸盐水泥P·P 抗渗性好粉煤灰硅酸盐水泥P·F 硬化过程的干缩小,抗裂性好三种水上泥的共同特点:水化热低,早期强度低,但后期强度发展较快,耐腐蚀性强,蒸汽养护效果好,抗冻性差,抗碳化能力差;●3复合硅酸盐水泥P·C 耐腐蚀性好,水化热小,抗渗性好,早期强度大于同强度的矿渣水泥,火山灰水泥和粉煤灰水泥;● 6.水泥技术性能指标中,凡氧化镁、三氧化硫、初凝时间,安定性中的任一项不符合规定时,均为废品;凡细度、终凝时间任一项不符合标准规定或混合材料掺加量超过最大限量和强度低于商品强度等级规定时称为不合格品;水泥包装标志中水泥品种、强度等级、生产者名称和出厂编号不全的也属于不合格品;求达到国际一般水平,合格品要求达到我国现行水泥产品标准的要求;●8.水泥的储存期一般为3个月;第四节普通砼● 1.水泥:通常水泥强度等级为砼强度等级的~2倍;● 2.砂的粗细程度,细度模数Mx愈大,表示砂愈粗, Mx在~为粗砂, Mx在~为中砂, Mx在~为细砂; 砂的粒径在—之间I区:粗砂区;II区:中砂区;III区:细砂区;● 3.碎石和卵石的强度,用岩石立方体强度和压碎指标两种方法检验;● 4.砼用粗骨料的最大粒径不得大于结构截面最小尺寸的1/4,同时不得大于钢筋最小净距的3/4;● 5.砼的外加剂有:减水剂、早强剂、缓凝剂、速凝剂、引气剂● 6.砼拌合物的和易性概念:是指砼拌合物在各工序施工中易于操作,并能获得质量均匀、成型密实的砼的性能;和易性包括流动性、粘聚性和保水性影响和易性的主要因素:①水泥品种②单位用水量③水泥浆的数量砂率④水灰比⑤骨料性质的影响⑥掺合料⑦外加剂⑧时间和温度●7.砼的强度等级评定是采用砼的立方体抗压强度;●8.砼的变形主要有收缩和徐变,徐变指的是砼在长期荷载作用下应变随着时间增长的现象;第五节建筑钢材● 1.钢的分类:①按化学成分分为:碳素钢低碳钢、中碳钢、高碳钢合金钢低合金钢、中合金钢、高合金钢● 2.钢材力学性能:①抗拉性能——拉伸实验:弹性阶段、屈服阶段、强化阶段、劲缩阶段;②伸长率;③屈服强度;● 3.冲击韧性:冲击韧性是指钢材抵抗冲击荷载而不被破坏的能力;● 4.疲劳强度:钢材在交变荷载反复多次作用下,其应力远低于抗拉强度时发生断裂;● 5.硬度:是指金属材料抵抗硬物压入表面的能力;● 6.钢材冷弯性能:常温下钢材能承受较大的弯曲变形而不破坏的能力,衡量钢材的冷塑性变形能力;●7.钢材冷加工性能及时效:●①冷加工强化处理冷拉、冷拨:将钢材在常温下进行冷拉、冷拨或冷轧;●②加工硬化的效果:屈服强度提高,塑性和韧性降低,可焊性变坏,硬脆倾向增加等;●③时效:将经过冷加工的钢筋,在常温下存放15—20天,或在100℃—120℃保持一定时间,其强度进一步提高,弹性模量基本恢复,这个过程称时效处理;2.钢材力学性能:①抗拉性能——拉伸实验:弹性阶段、屈服阶段、强化阶段、劲缩阶段;②伸长率;③屈服强度;●8.钢筋的检验及抽样方法:钢筋应成批验收,每批由同一牌号、同一炉管号、同一等级、同一品种、同一尺寸、同一交货状态组成;第六节防水材料● 1.沥青:石油沥青组成有油分、树脂、地沥青质三个组分● 2.石油沥青中还含有腊,腊会降低石油沥青的粘结性和塑性,同时温度稳定性差,是有害成分;● 3.石油沥青的性质:粘滞性测定方法有标准粘度计和针入度仪、塑性用延伸度表示、温度敏感性沥青软化点、大气稳定性;● 4.沥青的贮存与运输:●①要防止混入杂质;●②沥青的贮运、使用及存放过程中,应有良好的防水措施,并应避免雨水或热管道蒸汽进入沥青罐池中,造成材料损失,降低工程质量;●③沥青有毒,必须采取必要的防护措施;●④沥青贮运站及沥青混合料拌合厂必须将不同来源、不同标号的沥青分开存放,不得混杂;●⑤在使用期间,沥青在罐或贮油池中贮存在温度不宜低于130℃并不得高于180℃;●⑥在同一工程使用不同沥青时,应明确记录各种不同沥青所使用的路段及部位;●性能要求:应有良好的耐水性、温度稳定性和大气稳定性、并应有必要的机械强度、延伸性、柔韧性和抗断裂能力;● 6.弹性体改性沥青防水卷材SBS卷材●7.塑性体改性沥青防水卷材APP卷材●8.防水涂料按液态类型可分为溶剂型、水乳型和反应型三种,按成膜物质的主要成分可分为沥青类、高聚物改性沥青类和合成高分子类;第七节保温隔热及吸声、装饰装修材料● 1.绝热材料的主要要求:导热系数不宜大于;● 2.常见的保温隔热材料有:纤维状材料、散粒状材料、多孔性绝热材料;● 3.凡在规定的频率下平均吸声系数大于的材料,可称为吸声材料;吸声系数越大,吸声效果越好;● 4.涂料由主要成膜物质、次要成膜物质和辅助成膜物质●组成;涂料按组成物质可分为有机、无机、复合三大类;● 5.常见的玻璃种类有:普通平板玻璃、磨砂玻璃、压花玻璃、彩色玻璃、中空玻璃、钢化玻璃及玻璃马赛克等;● 6.建筑石材可分为天然石材和人造石材,天然石材分为岩浆岩、沉积岩和变质岩三种;第四章建筑力学第一节静力学的基本知识●一.静力学基础● 1.力是物体间相互的机械作用● 2.力的三要素:大小、方向、作用点● 3.作用与反作用公理:等大,反向,共线,作用在不同物体上;● 4.二力平衡公理:等大,反向,共线,且作用在同一物体上;● 5.力的平行四边形公理● 6.力与力矩:M0F=F×d●7.力偶的概念:作用在同一个刚体上大小相等,方向相反,平行不共线的两个力;●8.力的可传性●9.约束与约束反力自由度柔性约束、光滑接触面约束、铰约束、链杆约束、固定铰支座、可动铰支座、固定支座;●二.物体的受力分析与受力图● 1.荷载种类:集中力,均布荷载,集中力偶● 2.平面汇交力系平衡方程:∑X=0 ∑Y=0● 3.平面一般力系平衡方程:∑X=0 ∑Y=0 ∑M=0●三.摩擦● 1.摩擦是指发生在两个相互运动或具有相对运动趋势的物体的外表面上的阻碍作用● 2.摩擦可分为滑动摩擦和滚动摩擦;● 3.最大静摩擦力与静滑动摩擦系数Fmax=fN第二节结构构件的强度、刚度及稳定性●一.基本概念● 1.构件的内力:轴力N、剪力V或Q、弯矩M、扭矩T● 2.轴向拉压杆的内力及内力图规定:拉伸时的轴力为正,称为拉力,反之为负,称为压力;● 3.平面弯曲杆件的内力及内力图规定:剪力以使研究对象有顺时针转动趋势为正;弯矩以使杆件下部受拉为正;●二.截面的几何性质● 1.静矩面积矩与形心● 2.惯性矩矩形:Iy=bh3/12, Iz=hb3/12 圆形:Iy=Iz● 1.轴向拉伸与压缩● 2.平面弯曲杆件的强度计算●四.刚度:构件抵抗变形的能力●五.压杆稳定● 1.压杆稳定是指细长杆在轴向压力作用下保持原有状态平衡的能力;● 2.临界力的计算Pcr=∏2 El/ υl2 = ∏2 E/ λ2λ=υl/ I● 3.压杆稳定计算б=P/ A≤бcr●六.体系的几何组成分析● 1.两刚片规则● 2.二元体规则● 3.三刚片规则● 4.几何不变无多余约束的体系称为静定结构● 5.几何不变有多余约束的体系称为超静定结构●7.桁架计算结点法与截面法第五章建筑结构基础第一节建筑结构荷载●1.荷载分类:永久荷载、可变荷载、偶然荷载● 2.荷载代表值有标准值、组合值、频遇值和准永久值;其中基本代表值为标准值;第二节建筑结构概率极限状态设计法● 1.可靠度是结构在规定的时间内,在规定的条件下完成预定功能安全性、适用性、耐久性的可能性大小,用概率表示;● 2.结构的极限状态包括:承载力极限状态和正常使用极限状态两种第三节建筑结构材料● 1.钢筋可分为热轧碳素钢和普通低合金钢;● 2.钢筋的连接有绑扎连接、机械连接和焊接;● 3.砼第四节地基基础知识● 1.土是指地球岩石圈经历风化、剥蚀、搬运、沉积等作用过程形成的散粒堆积物;根据地质成因条件不同可分:残积土、坡积土、洪积土、冲积土4类;● 2.土的组成:土的颗粒固相、水溶液液相、空气气相;● 3.土的矿物组成有原生矿物、次生矿物及腐殖质● 4.土中水有液态水、气态水和固态水液态水有结合水和自由水● 5.土的结构可分为单粒结构、蜂窝结构、絮状结构3大类;● 6.土的基本指标:质量密度、重力密度、含水量、干密度、饱和密度、孔隙比、孔隙率、饱种度;●7.土的工程分类可分为岩石、碎石土、砂土、粉土、粘性土和人工填土;●8.岩石可分为岩浆岩、沉积岩和变质岩;●9.碎石土为粒径大于2mm的颗粒含量超过全重50%的土●10.砂土为粒径大于2mm的颗粒含量不超过全重50%、粒径大于0.075mm的颗粒超过全重50%的土;●11.粉土为塑性指数IP ≤10,粒径大于0.075mm的颗粒储量不超过全重的50%的土●12.粘性土:塑性指数IP > 10的土为粘性土,分为粘土和粉质粘土,当IP > 17时为粘土,10< IP ≤17时为粉质粘土;●13.人工填土可分为素填土、杂填土、冲填土;●15.塑限WP 是土为由半固态转为可塑状态的界限含水量;●16.液限WL 是由可塑状态转为流动状态的界限含水量;●17.影响填土压实的因素有压实功、填土的含水量以及每层铺土厚度;●18.地基土中的应力一般包括:自重应力和附加应力;●19.地基变形的特征,可以分为沉降量、沉降差、倾斜和局部倾斜四种;第六章建筑工程测量施工测量基础知识● 1.测量包括测定和测设两个部分,测定又称测图,测设又称放样;● 2.测量工作主要有水平角测量、水平距离测量和高差测量,水平角、水平距离、高程是确定地面点位置的三个基本要素第一节水准测量● 1.水准仪按其精度可分为DS05 、DS1 、DS3 、DS10 四个等级,D和S分别为大地测量和水准仪;数字05、1、3、10等指用该类型水准仪进行水准测量时每千米往、返测高差中数的偶然中误差值;● 2.水准仪构成主要有望远镜、水准器及基座三部分组成;● 3.望远镜主要由物镜、目镜、对光透镜和十字丝分划板组成;十字丝交点与物镜光心的连线称为视准轴;● 4.水准器分为管水准器和圆水准器;● 5.基座的作用是仪器的上部并与三脚架连接;主要由轴座、脚螺旋、底板和三角压板构成;● 6.水准尺有双面尺和塔尺两种,双面尺尺长3m,尺的两面分划格为1cm,一面为红面尺,另一面为黑尺,黑尺尺底从零起算;红尺尺底从4.687m或4.787m起算;塔尺长5m,由三节组成,尺底为零点,每格宽度为1cm 或0.5cm●7.水准仪的使用包括仪器的安置、粗平、瞄准、精平和读数;整平是调节三个脚螺旋,气泡的移动方向与左手大拇指运动方向一致;●8.水准点有永久性水准点和临时性水准点;●9.水准路线分为附合水准路线、闭合水准路线和支水准路线;●10.水准测量规律:每站高差等于水准视线的后视读数减去前视读数;●11.水准测量的误差来源主要包括:仪器误差、观测误差和外界误差;仪器误差有视准轴与水准管轴不平行误差,办法是前后视距相等;观测误差有视差影响、读数误差、气泡居中误差和水准尺倾斜误差;外界误差有地球曲率和大气折光影响,办法是前后视距相等;大气温度和风力影响等;第二节角度测量● 1.水平角是空间相交的两条直线在水平面上的投影所构成的夹角;0~360度● 2.竖直角是同一竖直面内目标视线与水平之间的夹角,角值为-90~90度,视线向上倾斜,为仰角,符号为正;视线向下倾斜,为俯角,符号为负;● 3.经纬仪按其精度可分为DJ07 、DJ1 、DJ2 、DJ6 四个等级,D和S分别为大地测量和经纬仪;数字07、1、2、6表示该类仪器的精度等级,以秒为单位;● 4.经纬仪构成主要有基座、水平度盘及照准部三部分;● 5.经纬仪的使用包括对中、整平、瞄准和读数;● 6.水平角观测时常用的方法有测回法和方向观测法,测回法只适用于观测两个照准目标的单角,分盘左和盘右;方向观测法适用于观测三个或三个以上目标的多角;●7.竖直角观测:盘左和盘右观测;●8.水平角观测误差来源主要包括:仪器误差、观测误差、和外界误差;第三节距离测量与直线定向● 1.钢尺量距:①平坦地区的距离丈量②倾斜地面的距离丈量:平量法、斜量法;● 2.标准方向的种类:真子午线方向、磁子午线方向、坐标纵轴方向;● 3.方位角:由标准方向的北端起,按顺时针方向量到某直线的水平角,0~360度,有真方位角,磁方位角和坐标方位角;● 4.象限角:由坐标纵轴的北端或南端起,顺时针或逆时针至某直线间所夹的锐角;第四节测量误差的基本知识。

44个建筑专业基础知识

44个建筑专业基础知识

44个建筑专业基础知识1、建筑密度建筑密度是项目总占地的基地面积与总用地面积的比值,用百分数表示。

2、容积率容积率是项目总建筑面积与总用地面积的比值,一般用小数表示。

3、绿地率(绿化率)绿地率是项目绿地总面积与总用地面积的比值。

一般用百分数表示。

4、日照间距日照间距,就是前后两栋建筑之间,根据日照时间要求所确定的距离。

日照间距的计算,一般以冬至这一天正午正南方向房屋底层窗台以上墙面,能被太阳照到的高度为依据。

5、建筑物与构筑物供人们在其中生产、生活或其他活动的房屋或场所都叫做建筑物,如公寓、厂房、学校等;而人们不在其中生产或生活的建筑,则叫做构筑物,如烟囱、水塔、桥梁等。

6、建筑“三大材”建筑“三大材”指的是钢材、水泥、木材。

7、建筑安装工程费由哪三部分组成建筑安装工程费由人工费、材料费、机械费三部分组成。

8、统一模数制、基本模数、扩大模数、分模数所谓统一模数制,就是为了实现设计的标准化而制定的一套基本规则,使不同的建筑物及各分部之间的尺寸统一协调,使之具有通用性和互换性,以加快设计速度,提高施工效率、降低造价。

基本模数是模数协调中选用的基本尺寸单位,用M表示1M=1000mm。

扩大模数是导出模数的一种,其数值为基本模数的倍数。

扩大模数共六种,分别是3M(3000mm)、6M(6000mm)、12M(12000mm)、15M(15000mm)、30M(30000mm)、60M(60000mm)。

建筑中较大的尺寸,如开间、进深、跨度、柱距等,应为某一扩大模数的倍数。

分模数是导出模数的另一种,其数值为基本模数的分倍数。

分模数共三种,分别是1/10M(10 mm)、1/5M(20 mm)、1/2M (50 mm)。

建筑中较小的尺寸,如缝隙、墙厚、构造节点等,应为某一分模数的倍数。

9、标志尺寸、构造尺寸、实际尺寸标志尺寸是用以标注建筑物定位轴线之间(开间、进深)的距离大小,以及建筑制品、建筑构配件、有关设备位置的界限之间的尺寸。

建筑工程专业基础知识

建筑工程专业基础知识

建筑工程专业基础知识建筑工程是一门以设计和建造建筑物为主要目标的学科,它涉及到众多领域的基础知识。

在本篇文章中,我们将探讨建筑工程专业的一些基础知识,希望能给读者提供一些有关这个领域的了解和参考。

一、建筑材料建筑工程中最基本的要素之一是建筑材料。

建筑材料可以分为天然材料和人工合成材料两大类。

天然材料包括木材、石材和土壤等,而人工合成材料则包括混凝土、钢筋和砖块等。

建筑材料的选择要考虑到其性能、可靠性以及成本等因素,以确保建筑物的质量和安全。

二、建筑设计原理建筑设计是建筑工程的核心环节,它涉及到建筑物的功能、结构、风格和美学等方面。

建筑设计需要考虑到建筑物的用途,如居住、商业或文化等。

此外,还需要根据建筑物所处的环境条件来选择合适的材料和结构形式。

通过设计,建筑师可以将建筑物变得美观、实用和可持续。

三、结构力学结构力学是建筑工程中重要的一门学科,它研究建筑物在外力作用下的力学性能。

结构力学的基础概念包括静力学、材料力学和结构力学等。

在建筑工程中,结构力学被广泛应用于建筑物的设计和分析,以确保其在使用过程中的安全性和稳定性。

四、建筑施工技术建筑施工技术是指在建筑物的实际建造过程中所采用的技术和方法。

建筑施工技术包括施工工艺、施工设备和施工管理等方面。

合理的施工技术可以提高建筑物的施工效率和质量,并确保施工过程的安全性。

五、建筑法规与标准在建筑工程中,建筑法规和标准起着重要的指导作用。

建筑法规用于规范建筑物的设计、施工和使用,以确保建筑物的安全性和合法性。

而建筑标准则规定了建筑物所需的技术要求和规范。

建筑师和工程师需要熟悉并严格遵守相关法规和标准,以确保建筑工程的合规性和质量。

六、建筑工程管理建筑工程管理是指对建筑项目进行组织、计划、控制和协调的过程。

建筑工程管理包括项目管理、成本管理、质量管理和安全管理等方面。

在建筑工程中,良好的管理可以提高项目的执行效率和质量,并确保项目的顺利进行。

综上所述,建筑工程专业基础知识涉及到建筑材料、建筑设计原理、结构力学、建筑施工技术、建筑法规与标准以及建筑工程管理等方面。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

..... .
. .
1-1 2:1
2
...... ...... .... .. .... ..
2-2 2:1
1、移出断面图(续)
⑵ 将断面图画在杆件视图中断处(不标注)
2. 断面图直接画在投影图轮廓线之内,重合断面图
(a) 角钢断面图
(b) 工字型钢断面图
2、重合断面图(断面图画在视图内)
房屋立面图中墙面 装饰的重合断面图
结构梁板的断面图画在结构布置图上
3. 断面图画在杆件断开处:中断断面图 中断断面图
⑶ 剖面区域图示 剖切面切物体的 实体部分 即剖面区域图示,在此
区域内画 剖面线或材料图例。
① 部分常用建筑材料图例
常用建筑材料图例
.
.
.. .
. ....
... .
. .
. .
. .
.
. .
..............
一半画成外形图,另一半画剖面图。当物体具有对 称平面时,向 垂直于对称平面的 投影面投射 时所得的 图形,以对称符号为界,一半画成外形图(一般不画 虚线),另一半画剖面图。
适用于具有与投影面垂直的对称平面,且其内、外 均需表达的物体。 习惯上: ? 当对称中心线是竖直线时,其右边画剖面图,左边画 外形; ? 当对称中心线是水平横线时,其下边画剖面图,上边 画外形;
? 两个相同的图例相接时,图例线宜错开或 倾斜方向相反 ?两个相邻的涂黑图例(如混凝土构件、金 属件)之间,应留有空隙。其宽度不得小 于0.7mm ? 需画出建筑材料面积过大时,可在断面 轮廓线内,沿轮廓线作局部表示
?当一张图纸内的图样只用一种图例或图形较小无法画出建筑材料图 例时,可不画图例,但应加文字说明。
那部分,即只画出截断面的图形,而剖面图则画出 被剖切后剩余部分的投影。 (2) 断面图和剖面图的符号也有不同,断面图的剖切符 号只画长度 6~10mm的粗实线作为剖切位置线,不 画剖视方向线,编号写在投影方向的一侧。
剖面图的标注
a) 剖切位置线; b) 投射方向; c) 剖视图名称 。
1、标注
⑴ 剖切符号 ①剖切位置线 粗实线,长6–10mm ,在剖切面的起、 止和转折位置处表示剖切位置。 ②投射方向线 剖面图: 粗实线,长4–6mm ,于剖切 位置线两端的外侧并与之垂直 ;断面图: 无投射方向 线。 ③编号 阿拉伯数字,从左至右、从上至下连续编排 。剖面图:注写在投射方向线的端部 ; 断面图:注写 在剖切位置线的表示该断面 投射方向 那一侧。
局部剖面:在投影图上局部剖切后得到的投影图。
分层局部剖面图
石英砂 承托层
石英砂
多孔滤板
支墩
剖面图的一般画图步骤
例: 将形体的主视图( V 投影)画为全剖面图,
侧视图( W投影)画成半剖面图。
断面图的种类
1、移出断面图
1
⑴ 杆件的断面图依
次整齐地排列在杆件
视图的一侧或端部
2
1
..... .
. .
以表达清楚物体的形状时,为了节省一个视图 ,才在剖视图上画出虚线。
三、剖面图的种类
1、全剖面 2、半剖面图(一半画成外形图,另一半画 剖面图)
3、局部剖面图及分层局部剖面图
1、全剖面
剖切面完全剖开物体,适用于不对称物体,或虽对 称但外形较简单,或其它视图已经将其外形表达清楚的 物体
2、半剖面图
第五、六节 剖面图与断面图
正投影图中, 可见的轮廓线用 实线表示,不可见 的轮廓线用 虚线表示。
当物体内部构造比较复杂时,图中将出现很多虚 线、图线重叠,难将物体的内部构造表达清楚。故为 了能在图中直接表示出形体的内部形状,减少图中的 虚线,更易识读,工程中通常采用剖切的方法。用 剖
面图或断面图来表达。
..........
........................
第七、十一节 建筑施工图的识图
基本知识
1. 房屋建筑图的形成
房屋施工图:将一幢房屋的内外形状和大小以及 各部分的结构、构造、装修、设备等内容,按照 国家有关标准规定,用平行投影原理,详细准图、断面图名称与剖切符 号
名称与其相应的剖切符号编号一致,并在图名下画 相 应长度粗实线 。习惯上,剖面图的图名写“×-×剖 面图” ,断面图的图名只写“×-× ”编号,不写“ 断面图” 三汉字 。
2、一般规定
?制图标准只规定图例的画法,其尺寸比例视所画图样大小而定 ;可自编与制 图标准不重复的其它建筑材料图例,并加以说明。 ? 图例线应间隔均匀,疏密适度,图例正确,表示清楚 ?不同品种的同类材料使用同一图例时(如某些特定部位的石膏板必须注明是 防水石膏板时),应在图上附加必要的说明。
⑷ 省略标注
① 用对称平面剖切,并且剖面图位于基本视图相应 位置。 ② 习惯的剖切位置 ,如房屋建筑图中的平面图(通 过门窗洞口的水平面剖切而成)。
3、图线
⑴ 一般不画虚线。 ⑵ 被剖切面剖切到的 断面轮廓线用粗实线绘制。 ⑶ 剖切面没有剖切到、但沿 投射方向可以看见的部 分,用中实线绘制。
剖面图标注举例
P V
剖面图
断面图
钢筋混凝土基础剖面图形成 (1)剖切面平行于正平面
V P
钢筋混凝土基础剖面图形成 (2)剖切面平行于侧平面
W
Q
断面图
11
P
W
注意断面的投影方向
11
1–1
1–1
W1
V
钢筋混凝土的悬挑楼梯板的断面图
断面图与剖面图的区别
断面图和剖面图的区别有两点: (1) 断面图只画出物体被剖切后剖切平面与形体接触的
剖面图的概念 1、剖面图的形成
假想用一个剖切平面 平行于某一个投影面,把 物体在某一位置剖开,将观察者和剖切平面之间 的部分移去,其余部分向投影面作投影,所得到 的图形为 剖面图。 注意:剖切平面是一个 假想的平面 ,应平行于投 影面。在该投影面上是移去前面部分,但其他视 图仍应完整画出。
2、断面图的形成:假想用剖切平面将物体 “切开”后,仅画出剖切平面与物体接触 部分的图形,并画上剖面材料符号,这种 图形称为断面图。
1-1剖面图
2-2剖面图
断面图标注举例
剖面图的画法
1、确定剖切平面位置; 2、画剖面图; 3、画建筑材料图例; 4、标注。
画剖面图应注意的问题
(1) 剖切面是假想的,因此当物体的某一个视图 画成剖视图后,其它视图仍应完整地画出。
(2) 剖切面后方的可见轮廓线应全部画出。 (3)在剖视图中,一般应省略虚线。只有当不足
