盾构隧道支护设计毕业设计盾构隧道支护设计毕业设计隧道是现代城市建设中不可或缺的一部分，它们为交通和基础设施提供了重要的通道。
而盾构隧道作为一种常见的隧道建设方法，其支护设计显得尤为重要。
本文将探讨盾构隧道支护设计的一些关键问题，并提出一些建议。
首先，盾构隧道的支护设计需要考虑地质条件。
地质条件是决定隧道稳定性的关键因素之一。
在进行隧道支护设计之前，必须对隧道所经过的地质情况进行详细的调查和分析。
地质调查应包括地质构造、岩性、断裂带、地下水位等方面的内容。
只有充分了解地质条件，才能针对性地选择适当的支护措施，以确保隧道的安全性和稳定性。
其次，盾构隧道的支护设计需要考虑地下水位。
地下水位的高低对隧道的稳定性有着重要影响。
如果地下水位较高，就需要采取相应的防水措施，以防止隧道沉降或渗水。
防水措施可以包括使用防水材料、设置防水层等。
而如果地下水位较低，就需要考虑排水措施，以避免隧道内积水对结构造成损害。
因此，在盾构隧道支护设计中，地下水位的测定和分析是必不可少的。
此外，盾构隧道的支护设计还需要考虑地表建筑物和地下管线的影响。
在城市建设中，隧道往往需要穿越或经过已有的地表建筑物和地下管线。
在进行隧道支护设计时，必须充分考虑这些因素，以确保隧道施工不会对周围环境造成破坏或影响。
对于地表建筑物，可以采取加固措施或进行局部拆除。
对于地下管线，可以采取管线保护措施，以确保施工过程中不会对管线造成损害。
最后，盾构隧道的支护设计需要考虑施工工艺和材料选择。
盾构隧道的施工工艺和材料选择直接影响着隧道的支护效果和使用寿命。
在进行支护设计时，必须充分考虑施工工艺的可行性和材料的适用性。
合理选择施工工艺可以提高施工效率和质量，减少对周围环境的影响。
而合适的材料选择可以确保隧道的稳定性和耐久性。
因此，在盾构隧道的支护设计中，施工工艺和材料选择是不可忽视的因素。
综上所述，盾构隧道支护设计是隧道建设中至关重要的一环。
在进行支护设计时，需要考虑地质条件、地下水位、地表建筑物和地下管线的影响，以及施工工艺和材料选择。
盾构法施工毕业设计
盾构法施工毕业设计一、选题背景盾构法是一种地下隧道施工方法，其具有高效、低噪音、低振动、对周边环境影响小等优点。
随着城市化进程的不断推进，地下隧道在城市中的应用越来越广泛。
因此，盾构法的施工工艺和技术越来越重要。
本毕业设计选取盾构法施工技术为研究对象，目的在于深入了解盾构法的施工工艺和技术，探究其优缺点，提出优化建议，为盾构法施工提供参考。
二、毕业设计任务1. 盾构法施工的基本原理和工艺流程2. 盾构机结构和使用方法3. 盾构法施工中的安全注意事项和质量控制要点4. 盾构法施工的优缺点分析5. 针对盾构法施工存在的问题提出改进措施三、设计内容1. 盾构法施工的基本原理和工艺流程盾构法施工是一种地下隧道施工方法，其工艺流程主要包括以下步骤：(1)确定隧道的线路、断面和纵坡等参数。
(2)施工前的土层处理，包括土层的钻探、地质勘察和地基加固等。
(3)盾构机的开挖和推进，包括盾构机的拆卸、拼装、调试和安装等。
(4)管片贯通和拼装，包括管片加固和管片拼装等。
(5)隧道内部的通风、照明和排水等建设。
(6)固定和修补隧道内部的外壳和水泥灌浆等。
(7)隧道施工结束后的清理和检查。
2. 盾构机结构和使用方法盾构机的结构主要包括进口压力室、工作室、出口压力室、主推进缸、前推进缸、翻转筒、切削刀盘、土传输机、注浆装置等部件。
盾构机的使用方法如下：(1)盾构机的前端安装切削刀盘。
(2)切削刀盘开始工作后，从地面往盾构机内不断投放土料。
(3)土料通过土传输机和注浆装置，被输送到地面上。
(4)随着盾构前进，工作室后部会形成一个新形态的隧道。
(5)在管片贯通和拼装时，盾构机停止推进，并利用翻转筒将盾构机翻转至管片位置上方。
(6)管片加固后，盾构机继续推进。
3. 盾构法施工中的安全注意事项和质量控制要点盾构法施工中，安全意外和质量问题的出现会对施工周期和成本产生严重影响。
因此，在盾构法施工中应注意以下安全和质量要点：(1)在施工前应进行充分的地质勘察和土层处理。
盾构毕业设计
盾构毕业设计引言盾构是一种常用于地下工程中的隧道开挖技术，具有快速、高效、安全等优点。
因此，盾构技术在现代城市建设中得到广泛应用。
随着城市化进程的加快，对盾构技术的需求也在不断增长。
为了进一步提高盾构技术的质量和效率，本文将探讨盾构毕业设计的相关内容。
盾构技术概述盾构是一种静力掘进方法，通过在地下挖掘隧道时使用盾构机械进行推进。
盾构机械由盾构机和配套设备组成，可以根据工程需要进行定制。
盾构机械通常由刀盘、螺旋输送机、脱泥装置、推进液供应系统等部分组成，确保隧道开挖的顺利进行。
盾构毕业设计的目标盾构毕业设计的目标是设计一个能够满足实际工程需求的盾构机械。
具体而言，该设计需要考虑以下方面：1.功能需求：盾构机械需要具备可靠的推进功能，能够适应不同地质条件下的隧道开挖工作。
2.安全性：盾构机械需要具备可靠的安全系统，能够及时发现和处理故障，确保操作人员的安全。
3.效率：盾构机械需要具备高效的工作性能，能够完成预定的工程任务，并具备快速更换刀盘等配件的能力。
盾构毕业设计的步骤1. 需求分析在设计盾构机械之前，需要进行充分的需求分析。
这包括分析盾构工程的特点、难点，以及现有盾构机械存在的问题和不足。
2. 方案设计根据需求分析的结果，设计一个创新的盾构机械方案。
在方案设计中需要考虑盾构机械的结构、工作原理、动力系统等方面。
3. 模型制作和测试根据方案设计的结果，制作盾构机械的模型，并进行各项测试。
测试需要包括盾构机械的推进性能、安全性能、可靠性等方面。
4. 效果评估和改进根据测试结果，评估盾构机械的效果，并对设计进行改进。
改进可能包括优化盾构机械的结构、调整工作参数等方面。
5. 报告撰写根据设计过程和结果，撰写盾构毕业设计报告。
报告需要包括设计目标、设计过程、测试结果、效果评估和改进等内容。
结论通过盾构毕业设计，可以提高对盾构机械设计的理解，培养设计能力和创新意识。
同时，该设计可以为城市化建设提供更加先进、高效、安全的盾构技术，推动城市建设的进一步发展。
【设计】地铁街站区间盾构隧道设计毕业设计
本科毕业设计沈阳地铁一号线怀远门站至中街站区间盾构隧道设计王钊燕山大学2012年6月本科毕业设计沈阳地铁一号线怀远门站至中街站区间盾构隧道设计学院（系）：建筑工程与力学学院专业：土木工程（岩土）学生姓名：王钊学号：0指导教师：潘慧敏答辩日期：2012年6月25日【关键字】设计燕山大学毕业设计任务书摘要中国城市化的发展必然带动城市地铁的发展。
地铁产业作为中国的朝阳产业，是中国城市根底交通设施中最有前景、最有市场的产业，发展轨道交通势在必行。
目前，修建地铁的施工方法主要有明挖法、矿山法以及盾构法。
针对沈阳的地质情况以及隧道施工对地面交通的影响等方面考虑，本设计采用盾构法修建沈阳地铁一号线怀远门～中街区间隧道方案。
因为盾构法有着良好的防渗性、施工安全快速、与埋深无关和对环境影响小等明挖法和矿山法无法比拟的优点。
本设计为沈阳地铁一号线怀远门站～中街站区间盾构隧道设计。
区间盾构隧道左线全长，右线全长。
在充分考虑隧道建筑限界的根底上，对盾构隧道的横断面进行了设计。
设计选取最不利断面，采用日本惯用法进行结构内力计算，分析出结构的弯矩、轴力、剪力。
再根据分析出的结构内力进行配筋计算，并利用所配的钢筋进行相关的管片结构强度检算、管片结构允许裂缝宽度检算、螺栓强度检算、结构抗浮检算。
关键词盾构隧道；内力计算；配筋；检算Abstractcity development will promote the development of Metro city. Subway industry as a sunrise industry in , it is Chinese city traffic infrastructure in the future, most of the market of the industry, the development of rail transportation be imperative. At present, the construction of the subway construction method are mainly open-cut method, mining method and shield. According to the geological situation of Shenyang and the influence of tunnel construction on ground transportation into consideration, the design of the shield construction of Shenyang Metro Line 1Huaiyuan Gate Street tunnel scheme. Because the shield method has a good barrier, construction safety fast, and buried depth and little influence on environment, independent of the cut-and-cover method and mine method incomparable advantages.The design of Shenyang Metro Line 1Huaiyuan Gate Station - street running design of shield tunnel. Interval shield tunnel left line full-length , length of right line of. In full consideration of the tunnel construction clearance on the basis of the shield tunnel, cross section design for.Design of selecting the most adverse section, using the Japanese usage of structure internal force calculation, analysis of structure of the bending moment, axial force, shear force. According to the analysis of internal force calculation of reinforcing bars, and the use of the reinforced related segment structure strength calculation, segment structure allows the crack width calculation, bolt strength calculation, structural anti-buoyancy calculation. Keywords Shield tunnel; calculation of internal force; reinforcement bar; check calculation目录第6章管片配筋及验算 ..................................................... 错误!未定义书签。
盾构隧道论文防排水设计论文

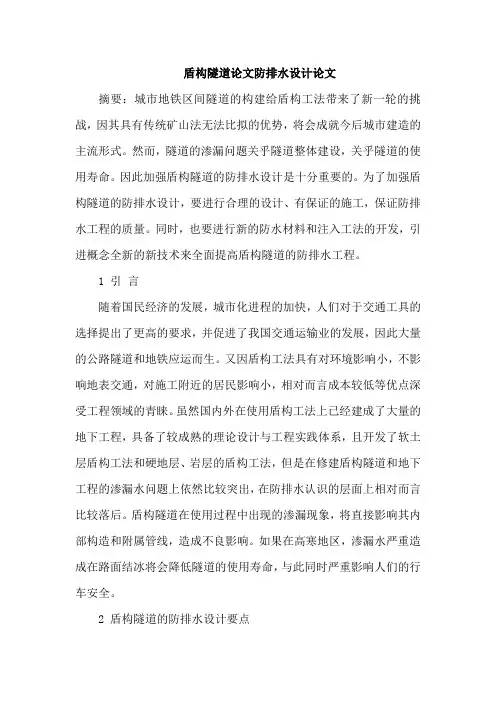

盾构隧道论文防排水设计论文摘要：城市地铁区间隧道的构建给盾构工法带来了新一轮的挑战，因其具有传统矿山法无法比拟的优势，将会成就今后城市建造的主流形式。
然而，隧道的渗漏问题关乎隧道整体建设，关乎隧道的使用寿命。
因此加强盾构隧道的防排水设计是十分重要的。
为了加强盾构隧道的防排水设计，要进行合理的设计、有保证的施工，保证防排水工程的质量。
同时，也要进行新的防水材料和注入工法的开发，引进概念全新的新技术来全面提高盾构隧道的防排水工程。
1 引言随着国民经济的发展，城市化进程的加快，人们对于交通工具的选择提出了更高的要求，并促进了我国交通运输业的发展，因此大量的公路隧道和地铁应运而生。
又因盾构工法具有对环境影响小，不影响地表交通，对施工附近的居民影响小，相对而言成本较低等优点深受工程领域的青睐。
虽然国内外在使用盾构工法上已经建成了大量的地下工程，具备了较成熟的理论设计与工程实践体系，且开发了软土层盾构工法和硬地层、岩层的盾构工法，但是在修建盾构隧道和地下工程的渗漏水问题上依然比较突出，在防排水认识的层面上相对而言比较落后。
盾构隧道在使用过程中出现的渗漏现象，将直接影响其内部构造和附属管线，造成不良影响。
如果在高寒地区，渗漏水严重造成在路面结冰将会降低隧道的使用寿命，与此同时严重影响人们的行车安全。
2 盾构隧道的防排水设计要点在盾构工法的防水处理原则上，采用：以防为主，多道防线，综合治理，以期实现良好的防排水效果。
在喷射混凝土隧道的衬砌中，渗漏水一般不会通过喷射混凝土衬砌的本身，而是通过接缝和嵌入的钢筋入侵。
而大部分盾构隧道的渗漏水位置是管片本身上的裂缝、管片与管片的接缝、注浆孔和手孔等。
因此，将盾构隧道的防水重点放在管片接缝处。
在防水等级上，根据《地下工程防水技术规程》（GB 08-87），地下铁道区间隧道的防水等级为2级，设计具体要求为：①隧道平均渗水量<0.1L（m2·d），同时任意100m2每昼夜渗水量小于20L；②隧道拱顶不滴漏、侧墙不挂流、拱底无大面积湿迹。
岩土工程专业毕业论文 — 地铁盾构隧道施工中的地层探查和风险评估方法
岩土工程专业毕业论文—地铁盾构隧道施工中的地层探查和风险评估方法一、引言地铁作为现代城市交通的主要组成部分，已经成为解决交通拥堵和提高城市运输效率的重要方式。
在地铁建设中，盾构隧道是一种常用的施工方法。
然而，地下地质条件的复杂性和不确定性给盾构隧道施工带来了挑战。
因此，地层探查和风险评估成为了确保盾构隧道施工顺利进行的关键步骤。
二、地层探查方法1. 地质资料收集：地质资料收集是进行地层探查的重要步骤。
通过查阅地质图、地质报告、土工资料等，了解地下地质背景、地质构造、地层厚度等信息，有助于确定地下地质环境，为盾构隧道施工提供参考。
2. 地质勘测技术：地质勘测技术包括地震勘探、电磁法、地磁法、电阻率法等。
这些技术可以通过测量地下介质的物理特性来确定地层情况。
在盾构隧道施工中，常用的地质勘测技术包括钻孔测试、地质雷达、超声波测量等。
3. 隧道探测技术：隧道探测技术是在地表或地下进行隧道勘探的一种方法。
常用的隧道探测技术包括地质雷达勘测、电磁法勘测、地震勘测等。
这些技术可以用于获取地下地质情况、岩层强度、水位等信息，为盾构隧道施工提供参考。
三、风险评估方法1. 地下水位评估：地下水位是影响盾构隧道施工的重要因素之一。
通过地下水位评估，可以确定隧道施工过程中是否会遇到水位过高的问题，及时采取相应的措施。
常用的地下水位评估方法包括水位测量、水质监测等。
2. 岩层稳定性评估：岩层稳定性是盾构隧道施工中的关键问题。
通过对岩层进行评估，可以确定岩层的强度、稳定性以及可能存在的岩层崩塌、滑倒等风险。
常用的岩层稳定性评估方法包括岩层钻孔测试、地质雷达勘测等。
3. 地质风险评估：地质风险评估是通过综合分析地质条件、地下水位、岩层稳定性等因素，评估盾构隧道施工中可能遇到的地质风险。
通过这种评估，可以制定合理的工程措施，降低地质风险。
常用的地质风险评估方法包括定性评估和定量评估。
四、案例分析以某城市地铁盾构隧道施工为例，通过地层探查和风险评估方法，成功解决了以下问题：1. 在地层探查中，通过地质勘测和隧道探测技术，确定了地下地质环境，包括地下岩层、地下水位等情况，为盾构隧道施工提供了重要依据。
