模数转换器
数模转换器工作原理
数模转换器工作原理数模转换器（ADC）是一种电子设备，它可以将连续的模拟信号转换成离散的数字信号。
这种转换器在现代电子设备中被广泛应用，比如数字音频设备、数字电视、数字相机等等。
在这篇文章中，我们将深入探讨数模转换器的工作原理，了解它是如何将模拟信号转换成数字信号的。
首先，让我们来了解一下模拟信号和数字信号的概念。
模拟信号是连续变化的信号，它可以取任意的数值。
比如我们平时听到的声音、看到的图像等都是模拟信号。
而数字信号是离散的信号，它只能取有限个数值。
在计算机和数字设备中，所有的信号最终都会被转换成数字信号进行处理。
数模转换器的工作原理可以分为三个主要步骤，采样、量化和编码。
首先是采样，即将连续的模拟信号在时间上进行离散化。
这个过程是通过一个时钟信号来控制的，时钟信号会以一定的频率对模拟信号进行采样，将连续的信号转换成离散的信号。
采样的频率通常以赫兹（Hz）为单位，常见的采样频率有44.1kHz、48kHz等等。
接下来是量化，即将采样得到的离散信号转换成数字信号。
量化的过程是通过一个模数转换器（ADC）来完成的。
模数转换器会将采样得到的离散信号转换成一系列的数字代码，这些代码代表了信号的幅度。
量化的精度通常以位数来表示，比如8位、16位、24位等等，位数越多，表示精度越高，能够更准确地表示原始信号的幅度。
最后是编码，即将量化得到的数字代码转换成二进制形式。
这个过程通常是通过一个编码器来完成的，编码器会将数字代码转换成二进制形式，以便于数字设备进行处理和存储。
总的来说，数模转换器的工作原理可以简单概括为将连续的模拟信号经过采样、量化和编码三个步骤转换成离散的数字信号。
这种转换过程是通过时钟信号、模数转换器和编码器来完成的。
数模转换器的性能取决于采样频率、量化精度和编码方式，不同的应用场景需要选择合适的数模转换器来满足其要求。
在实际应用中，数模转换器的性能对于信号的质量和精度有着重要的影响。
因此，在设计数字设备和电子系统时，需要根据具体的应用需求选择合适的数模转换器，以确保信号的准确性和稳定性。

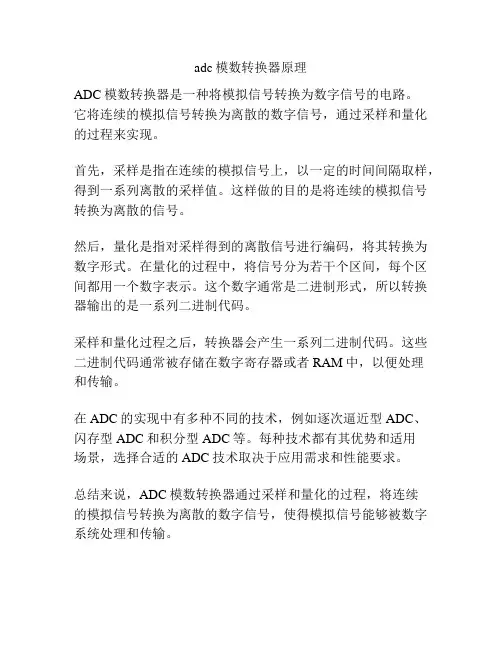

adc模数转换器原理
adc模数转换器原理
ADC模数转换器是一种将模拟信号转换为数字信号的电路。
它将连续的模拟信号转换为离散的数字信号，通过采样和量化的过程来实现。
首先，采样是指在连续的模拟信号上，以一定的时间间隔取样，得到一系列离散的采样值。
这样做的目的是将连续的模拟信号转换为离散的信号。
然后，量化是指对采样得到的离散信号进行编码，将其转换为数字形式。
在量化的过程中，将信号分为若干个区间，每个区间都用一个数字表示。
这个数字通常是二进制形式，所以转换器输出的是一系列二进制代码。
采样和量化过程之后，转换器会产生一系列二进制代码。
这些二进制代码通常被存储在数字寄存器或者RAM中，以便处理
和传输。
在ADC的实现中有多种不同的技术，例如逐次逼近型ADC、闪存型ADC和积分型ADC等。
每种技术都有其优势和适用
场景，选择合适的ADC技术取决于应用需求和性能要求。
总结来说，ADC模数转换器通过采样和量化的过程，将连续
的模拟信号转换为离散的数字信号，使得模拟信号能够被数字系统处理和传输。
模数转换器ADC0809应用原理
模数转换器ADC0809应用原理模数转换器（Analog-to-Digital Converter，简称ADC）是一种将模拟信号转换为数字信号的电子元件。
在电子领域中，模数转换器有着广泛的应用，其中最常见的就是采集模拟信号，并将其转换为数字信号进行处理。
ADC0809是一种八位分辨率的8通道模数转换器，它可以将输入模拟信号转换为一个八位的二进制数字。
ADC0809的工作原理ADC0809采用了单倍增量逐次比较式ADC，其基本工作原理是，将输入的模拟信号与一个参考电压进行比较，输出相应的数字信号。
具体工作流程如下图所示：___________________________________ ________________________| 时钟||___________________________________________________________________|______________ ________ ________ ________ ________| 输入模拟信号 | | 比较器0 | | 比较器1 | | ...... | | 比较器7 ||_____________| _________ |________| |________| |________| |________|| | || || | ___________ | ___________ | ___________ || |__| |__|__||__|__| |__|| 串—并串—并串—并串—并八个比较结果反相器（INV）| ________ ________ ________|______________________________| 反相器| | 反相器 | | ...... | | 反相器 ||________| |________| |________| |________|| | | || | | || | | |V V V V____ ____ ________ ________ ________| | | | | ...... | | || D0 ~ D7 |_______| D0 ~ D7 |_______| D0 ~ D7 |_______| D0 ~ D7 ||____ _____| |________| |________| |________|| | | || | | || | | || | | || | | |____ ____ ________ ________ ________| | | | | ...... | | || 转换器 | | 转换器 | | ...... | | 转换器 | |____ _____| |________| |________| |________|| | | || | | || | | |V V V V____ ____ ________ ________ ________| | | | | ...... | | || A0 ~ A7 |_______| A0 ~ A7 |______| A0 ~ A7 |_______| A0 ~ A7 ||____ _____| |________| |________| |________| ADC0809采样过程通过时序的序列完成，当转换器满足转换条件时为转换器一个时钟等分周期“CLK R”，其转换过程又称为一次采样，转换结果产生在结束时取样“EOC”有效之后的下一次时钟上升沿ACTIVE EDGE时，由拨动设置开关的方式进行设定（ADDRESS A, B, C, OE）。

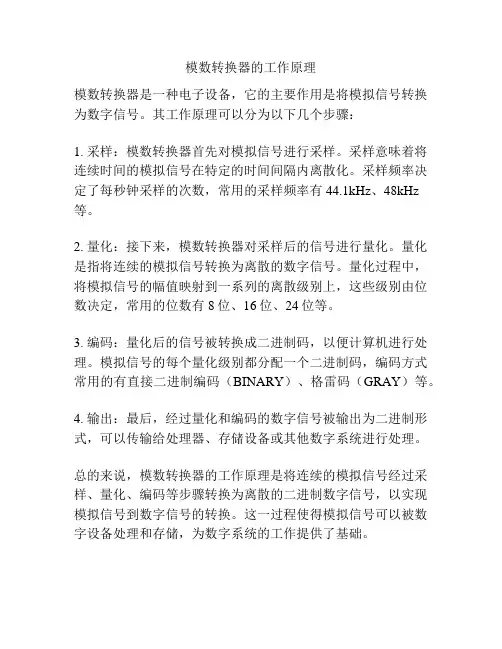

模数转换器的工作原理
模数转换器的工作原理
模数转换器是一种电子设备，它的主要作用是将模拟信号转换为数字信号。
其工作原理可以分为以下几个步骤：
1. 采样：模数转换器首先对模拟信号进行采样。
采样意味着将连续时间的模拟信号在特定的时间间隔内离散化。
采样频率决定了每秒钟采样的次数，常用的采样频率有44.1kHz、48kHz 等。
2. 量化：接下来，模数转换器对采样后的信号进行量化。
量化是指将连续的模拟信号转换为离散的数字信号。
量化过程中，将模拟信号的幅值映射到一系列的离散级别上，这些级别由位数决定，常用的位数有8位、16位、24位等。
3. 编码：量化后的信号被转换成二进制码，以便计算机进行处理。
模拟信号的每个量化级别都分配一个二进制码，编码方式常用的有直接二进制编码（BINARY）、格雷码（GRAY）等。
4. 输出：最后，经过量化和编码的数字信号被输出为二进制形式，可以传输给处理器、存储设备或其他数字系统进行处理。
总的来说，模数转换器的工作原理是将连续的模拟信号经过采样、量化、编码等步骤转换为离散的二进制数字信号，以实现模拟信号到数字信号的转换。
这一过程使得模拟信号可以被数字设备处理和存储，为数字系统的工作提供了基础。
adc模数转换器原理
adc模数转换器原理模数转换器（ADC）是一种非常重要的电子电路，它可以将模拟信号转换为数字信号，以便电路中的微处理器可以对其进行处理。
随着科技的发展，ADC的性能也在不断提高，可以提供更多功能和性能，以满足不断变化的需求。
本文将重点介绍ADC的工作原理，以及其在现有技术中的应用。
ADC的基本原理是将模拟信号（如模拟电压或电流）转换成数字信号，然后通过串行数据总线将其传送到微处理器其他部分。
ADC的类型主要分为抽样-持续转换（SAR）和按位逐次抽样（S&S）两种，其中SAR类型ADC更加常用。
SAR类型ADC的工作原理主要是将电路中的输入信号反复地采样，并使用内部电压参考或外部电压参考进行比较，以确定最终输出值。
采样率和参考电压是控制转换精度的关键因素，采样率越高，参考电压越精准，最终转换的精度就越高。
此外，随着科技的发展，ADC的性能也在不断提高。
近年来，ADC 技术可以实现多种性能，如低功耗、高动态范围、高采样率和高精度等功能。
通过不断的技术进步，ADC已经可以用于传感器、医疗影像、音频应用、声纳应用、无线通信和军事应用等多个领域。
最后，ADC技术也取得了很大的发展，能够为上述应用提供更优质的服务。
例如，最新的ADC技术可以实现低功耗、高转换速率和极高的精度，以满足当今快速变化的应用需求。
综上所述，ADC模数转换器是一种关键电路，它可以将模拟信号转换为数字信号，以便电路中的微处理器可以对其进行处理。
它的原理是采样-持续转换，依靠内部或外部参考电压进行比较，以确定最终输出值，并可用于多种应用场合，比如传感器、音频应用等。
由于技术的不断进步，ADC可以实现低功耗、高转换速率和极高的精度，以满足现有应用的需求。
模数转换器的原理
模数转换器的原理
模数转换器是一种将模拟信号转换为数字信号的设备，其原
理包括采样和量化两个步骤。
采样是指按照一定的时间间隔对模拟信号进行离散化处理，
取样频率决定了数字化的精度。
在采样过程中，模数转换器将
模拟信号在每个采样点上进行测量，并将测量结果保留为数字
形式。
量化是指将采样得到的模拟信号测量结果转换为离散的数字
数值。
量化过程将模拟信号的幅值映射到一个离散的数值集合上，这个数值集合被称为量化级别。
模数转换器根据量化级别
对采样得到的模拟信号进行量化，并将其表示为相应的数字码。
模数转换器的核心是一个模数转换器（ADC）和一个数模转
换器（DAC）。
ADC将模拟信号转换为数字信号。
当输入的模拟信号进入ADC时，首先会经过一个采样保持电路，它的作用是将模拟信
号的幅值进行保持，以便之后进行采样和量化。
接下来，采样
保持电路将保持的模拟信号进行采样，并将每个采样点的幅值
转换为数字形式。
最后，ADC对采样得到的模拟信号进行量化，将其表示为数字码。
DAC则将数字信号转换为模拟信号。
DAC接收由ADC产生的数字码，并将其还原为模拟信号。
DAC首先将数字码转换为
相应的模拟电压，并经过一个重构滤波器以消除数字到模拟转
换过程中的噪声和失真。
最后，重构滤波器输出的模拟信号经
过放大器放大，得到最终的模拟输出信号。
总体而言，模数转换器通过采样和量化的过程将模拟信号转
换为数字信号，并通过数模转换器将数字信号还原为模拟信号。
这样可以实现模拟信号的数字化处理和传输。
adc模数转换器原理
adc模数转换器原理模数转换器（ADC）是一种电子设备，它可以将模拟信号转换成数字信号。
它是一种把模拟信号转换成数字系数的技术，它主要应用在测量、仪器仪表和计算机等领域。
ADC可以将模拟信号（电压或电流）转换成数字信号。
ADC由一组电路组成，它可以将一个模拟量转换成一组数字。
ADC的研究历史可以追溯到机器数字技术的早期，直到有可能的研究者开始提出不同的模拟/数字转换器（ADC）设计概念。
现代ADC 可以追溯到1907年，当时广为人知的英国物理学家Sir Oliver Lodge 提出了一种模拟/数字转换器，它可以将模拟信号转换成数字信号。
常见的ADC通常包括模拟前端、采样持续系统和数字控制环节。
模拟前端过滤有效信号，以帮助维持模拟输入的频率，而采样持续系统使用所谓的“咆哮器”（Ramp Generator）来测量模拟输入的平均电平，而数字控制环节则使用电路来得出最终的数字序列。
此外，一些采用复杂技术的ADC还可能包括多种数字前端，以便在低速率下获得更高精度的测量结果。
ADC技术的发展也使ADC能够以较高的速度工作，这种技术就是多维ADC。
多维ADC的好处是：它可以在一个时钟周期内进行多路信号采样，并且在测量中可以获得更高的精度.多维ADC对应用非常有用，因为它可以提供更高的精度和更快的采样延迟。
除了多维ADC之外，还有另一种类型的ADC，即“混合信号ADC”。
该技术可以将模拟部分转换成数字信号，从而实现特定类型的信号处理，混合信号ADC通常由两个独立的子系统组成：数字信号处理子系统和ADC子系统。
数字信号处理子系统可以实现信号的初始处理，而ADC子系统则可以将模拟信号转换成数字信号，以便进行更精确的处理。
总的来说，ADC模数转换器可以满足各种应用场合的需求，它在测量、仪器仪表和计算机等领域均有广泛的应用。
此外，ADC技术的不断进步也使得它具有更高的精度和速度，能够满足多种不同的应用需求。
模数转换器的原理及应用
模数转换器的原理及应用模数转换器，即数模转换器和模数转换器，是一种电子器件或电路，用于将模拟信号转换为数字信号，或将数字信号转换为模拟信号。
该器件在许多领域都有广泛的应用，包括通信、音频处理、图像处理等。
一、数模转换器的原理数模转换器的原理基于采样和量化的过程。
采样是指在一段时间间隔内对连续的模拟信号进行测量，将其离散化，得到一系列的样本。
量化是指将采样得到的模拟信号样本转换为对应的数字量。
1. 采样过程：通过采样器对连续的模拟信号进行采样，即在一段时间间隔内选取一系列点，记录其幅值。
采样频率越高，采样得到的样本越多，对原始信号的还原度越高。
2. 量化过程：将采样得到的模拟信号样本转换为数字量。
量化的目的是将连续的模拟信号转换为离散的数字信号，通常使用二进制表示。
量化过程中，将采样得到的模拟信号样本确定为离散的幅值值，并用数字表示。
二、模数转换器的原理模数转换器将数字信号转换为模拟信号，其原理与数模转换器相反。
它将数字信号的离散样本重新合成为连续的模拟信号，恢复出原始的模拟信号。
1. 数字信号输入：模数转换器接收来自数字信号源的离散数字信号样本。
2. 重构模拟信号：根据输入的数字信号样本，模数转换器重构出原始的模拟信号。
这需要根据离散样本的幅值重新合成出连续变化的模拟信号。
三、模数转换器的应用模数转换器在许多领域都有广泛的应用，下面列举几个常见的应用领域：1. 通信系统：在通信系统中，模数转换器用于将数字信号转换为模拟信号进行传输。
它将数字信号编码为模拟信号，便于在传输过程中传递。
2. 音频处理：在音频处理系统中，模数转换器用于将数字音频信号转换为模拟音频信号，以便于放音或其他音频处理操作。
3. 图像处理：在数字图像处理领域，模数转换器用于将数字图像信号转换为模拟图像信号，以便于显示或其他图像处理操作。
4. 控制系统：模数转换器在控制系统中用于将数字控制信号转换为模拟控制信号，以便于控制各种设备或系统的运行。
模数转换器
A/D转换器模数转换器即A/D转换器，或简称ADC，通常是指一个将模拟信号转变为数字信号的电子元件。
通常的模数转换器是将一个输入电压信号转换为一个输出的数字信号。
由于数字信号本身不具有实际意义，仅仅表示一个相对大小。
故任何一个模数转换器都需要一个参考模拟量作为转换的标准，比较常见的参考标准为最大的可转换信号大小。
而输出的数字量则表示输入信号相对于参考信号的大小。
模数转换器最重要的参数是转换的精度，通常用输出的数字信号的位数的多少表示。
转换器能够准确输出的数字信号的位数越多，表示转换器能够分辨输入信号的能力越强，转换器的性能也就越好。
A/D转换一般要经过采样、保持、量化及编码4个过程。
在实际电路中，有些过程是合并进行的，如采样和保持，量化和编码在转换过程中是同时实现的。
一般来说，AD比DA贵，尤其是高速的AD，因为在某些特殊场合，如导弹的摄像头部分要求有高速的转换能力。
一般那样AD要上千美元。
还有通过AD的并联可以提高AD的转换效率，多个AD同时处理数据，能满足处理器的数字信号需求了。
模数转换过程包括量化和编码。
量化是将模拟信号量程分成许多离散量级，并确定输入信号所属的量级。
编码是对每一量级分配唯一的数字码，并确定与输入信号相对应的代码。
最普通的码制是二进制，它有2n个量级（n为位数）,可依次逐个编号。
模数转换的方法很多，从转换原理来分可分为直接法和间接法两大类。
直接法是直接将电压转换成数字量。
它用数模网络输出的一套基准电压，从高位起逐位与被测电压反复比较，直到二者达到或接近平衡（见图）。
控制逻辑能实现对分搜索的控制，其比较方法如同天平称重。
先使二进位制数的最高位Dn-1＝1，经数模转换后得到一个整个量程一半的模拟电压VS，与输入电压Vin 相比较，若V in>VS,则保留这一位；若V in<V in，则Dn-1＝0。
然后使下一位Dn-2＝1,与上一次的结果一起经数模转换后与V in相比较,重复这一过程，直到使D0＝1，再与V in相比较,由V in>VS还是V in<V来决定是否保留这一位。
模数转换器原理介绍
模数转换器原理介绍在采样阶段，模数转换器以一定的时间间隔对模拟信号进行采样。
通常，采样频率应满足奈奎斯特采样定理，即至少为信号频率的2倍。
采样过程可以看作是将连续的模拟信号转换为离散的样本点。
采样频率越高，转换精度越高。
同时，采样定理的条件还要求采样器的带宽应满足信号频率的要求，以避免抽样失真。
在量化阶段，采样得到的样本点被映射到一系列离散的可取值中。
量化器会根据一定的分辨率将采样点的幅度映射到相应的数字值上。
常见的量化方法包括线性量化和非线性量化。
线性量化将采样点按一定的间隔划分为不同的幅度区域，并将采样点映射到具体的区域中心值上。
而非线性量化则可以根据信号的动态范围进行更加灵活的映射，以提高转换的动态范围。
完成采样和量化后，模数转换器的输出就是一系列数字值。
这些数字值可以在数码显示器上显示出来，也可以通过数字输出端口发送到其他电子系统中进行进一步处理和分析。
模数转换器的性能指标主要包括分辨率、抖动、速度和功耗等。
分辨率是指量化器能够分辨的最小幅度间隔，通常以比特数表示。
抖动则是指转换器输出数字值的不确定性，影响了转换器的准确性和稳定性。
速度指的是转换器每秒能够完成的转换次数，对于高速数据采集和实时处理来说非常重要。
功耗则直接关系到设备的电能消耗和散热问题。
随着科技的进步，模数转换器的技术也在不断发展。
目前，已经出现了许多先进的模数转换器技术，例如增益调整型、互补型、带宽增强型和Σ-Δ型等。
这些新型转换器在分辨率、速度和功耗等方面都有不同程度的提升和改进。
总之，模数转换器是一种将模拟信号转换为数字信号的重要设备，采用采样和量化的原理。
它广泛应用于各个领域，并不断发展和改进，以满足越来越高的要求。
如何设计简单的模数转换器和数模转换器电路
如何设计简单的模数转换器和数模转换器电路在电子领域中，模数转换器（ADC）和数模转换器（DAC）是常见的电路设备，它们可以将模拟信号转换为数字信号或将数字信号转换为模拟信号。
本文将介绍如何设计一种简单但有效的模数转换器和数模转换器电路。
一、模数转换器（ADC）电路设计：ADC的作用是将模拟信号转换为数字信号。
以下是一个简单的ADC电路设计方案：1. 采样电路：ADC的第一阶段是采样，即对模拟信号进行定期的采样。
可以使用开关电容电路或样保持电路来实现这一功能。
这些电路可以将输入信号保持在一个电容中，然后在固定的采样时间内读取电容电压。
2. 量化电路：采样之后，接下来需要将模拟信号量化为数字信号。
使用比较器和计数器可以实现这一过程。
比较器将采样信号与一个参考电压进行比较，并产生高低电平的输出信号。
计数器用于计算比较器输出信号的个数，并将其转换为数字表示。
3. 数字处理电路：ADC的最后一步是数字处理，即将量化后的数字信号进行处理和滤波。
这个过程可以使用微处理器或数字信号处理器（DSP）来完成。
数字处理电路可以对信号进行滤波、平滑和放大等操作，以提高最终输出结果的质量。
二、数模转换器（DAC）电路设计：DAC的作用是将数字信号转换为模拟信号。
以下是一个简单的DAC电路设计方案：1. 数字信号处理：DAC的第一步是对数字信号进行处理。
这可以通过计算机、FPGA或其他数字处理设备来完成。
在这一步中，将数字信号转换为对应的数值表示。
2. 数字到模拟转换：将处理后的数字信号转换为模拟信号的常用方法是使用数字锯齿波发生器。
数字锯齿波发生器通过逐步增加或减小电压的值来产生连续的模拟输出信号。
可以使用操作放大器和运算放大器来实现这个功能。
3. 输出放大和滤波：模拟信号产生后，可能需要通过放大器进行放大以适应实际应用场景。
此外，还可以使用滤波器来去除模拟信号中的噪声和杂散成分，以提高输出信号的质量和稳定性。
总结：通过以上简单的电路设计方案，我们可以实现基本的模数转换器和数模转换器。
数模转换与模数转换器的原理与设计
数模转换与模数转换器的原理与设计数模转换和模数转换器是数字电子技术中常用的重要组件，是将模拟信号转换为数字信号或数字信号转换为模拟信号的关键设备。
在本文中，我们将介绍数模转换器（DA转换器）和模数转换器（AD转换器）的原理和设计。
一、数模转换器的原理与设计数模转换器（DA转换器）是将数字信号转换为模拟信号的设备。
它将数字信号按照一定的规则转换为模拟电压或电流输出，实现数字信号到模拟信号的转换。
数模转换器主要包括数字输入端、模拟输出端、数字控制电路和模拟输出电路。
数模转换器的原理是通过将数字输入信号通过根据控制信号的高低电平来控制开关电路的通断状态，由此来改变输出端的电压或电流。
常用的数模转换器有R-2R阻网络转换器、串行输入并行输出型转换器、并行输入串行输出型转换器等。
设计数模转换器时需要考虑以下几个要素：1. 分辨率：定义了转换器的精度，通常用比特数（Bit）来表示。
较高的分辨率意味着更精确的模拟输出。
2. 参考电压：转换器需要参考电压用于模拟输出的范围。
参考电压的选择需要根据具体应用场景来确定，通常为标准电压。
3. 输出范围：定义了模拟输出信号的最小和最大电压或电流值，用于确定模拟输出信号的幅值。
4. 更新速率：指的是数模转换器完成一次转换所需的时间，通常用赫兹（Hz）表示。
高的更新速率使得转换器能够快速响应输入信号的变化。
二、模数转换器的原理与设计模数转换器（AD转换器）是将模拟信号转换为数字信号的设备。
它将连续变化的模拟输入信号按照一定的规则转换为离散的数字输出信号。
模数转换器主要包括模拟输入端、数字输出端、模拟输入电路和数字控制电路。
模数转换器的原理是将模拟输入信号进行采样和量化，然后将量化结果转换为二进制数字输出。
常用的模数转换器有逐次逼近型转换器、积分型转换器、闪存型转换器等。
设计模数转换器时需要考虑以下几个要素：1. 采样率：采样率是指模数转换器对模拟输入信号进行采样的频率。
较高的采样率能够更准确地还原模拟输入信号。
为什么在电路中要使用模数转换器
为什么在电路中要使用模数转换器在电路中为什么要使用模数转换器在电路和通信系统中，模数转换器（ADC）是一种重要的设备，用于将连续时间的模拟信号转换为离散的数字信号。
那么，为什么在电路中要使用模数转换器呢？本文将对这个问题进行深入解析。
一、数字化信号处理在现代电子系统中，数字信号处理（DSP）变得越来越重要，而ADC则是将连续模拟信号转换为数字形式的关键工具。
通过将模拟信号数字化，我们可以利用计算机或数字信号处理器对信号进行更加精确和高效的处理。
无论是音频、视频还是传感器信号，数字化后的信号可以更容易地被传输、储存和分析，进一步提高系统的性能。
二、采样和量化模数转换器一般由两个部分组成：采样和量化。
采样是指在一定的时间间隔内，对模拟信号进行离散取样，转换为多个采样值。
而量化则是将每个采样值设定为特定功率范围内的一个离散数值。
采样和量化的过程决定了数字信号的精确度和噪声水平。
采样定理规定，在进行采样时，采样频率必须大于信号频率的两倍。
这样可以确保信号的原始信息不会丢失。
量化的过程中，我们通常使用固定位数的二进制数表示每个采样值，从而实现对连续模拟信号的离散处理。
三、准确度和精度模数转换器的准确度和精度是评估其性能的指标。
准确度是指测量值与真实值之间的差异程度。
而精度则是指测量值的重复性和稳定性。
高精度ADC可以提供更准确和一致的数字表示，使得后续处理的结果更加可靠。
为了提高准确度和精度，模数转换器通常具备多种特性，例如高分辨率、低非线性误差、高信噪比等。
此外，一些高级ADC还可通过校准技术进一步改善其性能。
四、信号传输和处理在现代通信系统中，模数转换器发挥着重要作用。
例如，在音频领域，模拟音频信号可以通过ADC转换为数字音频数据，然后通过数字传输线路传输到扬声器或其他音频设备进行放大和回放。
同样地，在无线通信中，模拟信号也需要先进行ADC转换为数字信号才能进行数字编码和传输。
此外，通过使用模数转换器，我们可以轻松地与数字储存设备（如计算机硬盘、闪存等）连接，实现信号的储存和分享。
数模转换器和模数转换器实验报告材料
数模转换器和模数转换器实验报告材料一、实验目的1.学习和掌握数模转换器和模数转换器的原理和工作方式；2.了解数模转换器和模数转换器在各种应用领域的具体应用；3.掌握数模转换器和模数转换器的实际测量方法和数据处理。
二、实验器材和原理1.数模转换器（DAC）：将数字信号转换为模拟信号。
它可以将二进制数字信号转换为连续的模拟信号，并且可以根据控制信号的不同而输出不同的电压或电流；2.模数转换器（ADC）：将模拟信号转换为数字信号。
它能够实时取样模拟信号，并将其转换为对应的数字信号；3.示波器：用于观测和显示信号波形；4.信号发生器：用于产生输入信号。
三、实验过程1.数模转换器实验：（1）将示波器的X轴连接到数模转换器的数字输入端，Y轴连接到模拟输出端；（2）通过示波器上的控制按钮，调整示波器显示的方式，使其能够显示数模转换器输出的模拟信号波形；（3）使用信号发生器产生不同频率的正弦信号，并通过数模转换器将其转换为模拟信号；（4）观察和记录示波器上显示的模拟信号波形，并进行分析和比较。
2.模数转换器实验：（1）将信号发生器的输出连接到模数转换器的模拟输入端；（2）调整信号发生器的频率和幅度，产生不同的模拟信号；（3）将模拟信号输入到模数转换器中，并观察和记录模数转换器输出的数字信号；（4）使用示波器观测和记录模数转换器输出的数字信号波形，并进行分析和比较。
四、实验结果和数据处理1.数模转换器实验结果：根据示波器显示的模拟信号波形，可以观察到数模转换器能够将输入的数字信号转换为连续的模拟信号，并且输出的模拟信号的波形与输入信号的波形一致。
2.模数转换器实验结果：根据示波器显示的数字信号波形，可以观察到模数转换器能够将输入的模拟信号实时取样并转换为对应的数字信号。
对于不同频率和幅度的输入信号，模数转换器能够正确地输出对应的数字信号。
五、实验结论数模转换器和模数转换器是将数字信号和模拟信号相互转换的重要器件。
模数转换器基本原理及常见结构
模数转换器基本原理及常见结构采样是将连续的模拟信号在时间上进行离散的过程。
采样是通过一个时钟信号来触发的，时钟信号以一定的频率进行变化。
在每个时钟周期内，模拟信号的幅值被记录下来，形成离散的采样点。
采样定理告诉我们，如果信号的最高频率为f，则采样频率应大于2f，以避免采样误差。
量化是将离散的采样点映射到固定的取值档位上的过程。
量化的目的是将无限多的可能取值映射为有限的离散取值。
这里使用的是一个模拟信号值到数字量值的映射函数。
在量化过程中，通过一个比特宽度来决定映射的离散量级。
比特宽度越宽，精度越高，但需要更大的存储空间和处理能力。
逐次逼近型是一种主流的结构，它逐渐逼近输入信号的幅值。
它包括一个比较器、一个数字-模拟转换器（DAC）和一个查找表。
比较器将输入信号与DAC输出的电压进行比较，然后根据比较结果来调整DAC的输出电压。
通过多次迭代，逐步逼近输入信号的幅值，直到达到所需的精度。
逐次逼近型结构具有高精度和较低的功耗，但速度较慢。
闩锁型结构是另一种常见的模数转换器结构，它基于电容的充电和放电来实现模拟信号到数字信号的转换。
它包括一个电容阵列，一个比较器和一个逻辑电路。
电容阵列通过比较器被连续地充电和放电，直到电压达到比较器的阈值。
然后逻辑电路记录电容阵列中的充电和放电过程，并将其转换为数字信号。
闩锁型结构具有较快的速度和较低的功耗，但由于电容的存在，精度和稳定性有一定的限制。
总之，模数转换器是将模拟信号转换为数字信号或将数字信号转换为模拟信号的重要设备。
它的基本原理是通过采样和量化来实现信号的离散化。
常见的结构有逐次逼近型和闩锁型，每种结构都有其优势和限制。
数模转换器与模数转换器基本原理
数模转换器与模数转换器基本原理数模转换器（DAC）和模数转换器（ADC）是现代电子设备中常见的模拟信号处理电路，它们用于将数字信号转换为模拟信号或将模拟信号转换为数字信号。
本文将详细介绍数模转换器和模数转换器的基本原理。
一、数模转换器（DAC）基本原理数模转换器将数字信号转换为模拟信号，通常用于将数字数据转换为模拟信号输出，如音频、视频等。
数模转换器的基本原理如下：1. 数字信号表示：数字信号由一系列离散的数值表示，通常用二进制表示。
比如，一个八位的二进制数可以表示0-255之间的数字。
2. 数字量化：数字量化是将连续的模拟信号离散化，将其转换为一系列离散的数值。
这可以通过将模拟信号分成若干个均匀的间隔来实现。
例如，将模拟信号分为256个等间隔的量化等级。
3. 数字到模拟转换：数字到模拟转换的过程是将离散的数字信号转换为连续的模拟信号。
这可以通过使用数字信号的离散值对应的模拟信号的电压值来实现。
比如，将一个八位的二进制数转换为0-5V之间的电压。
4. 输出滤波：为了减少转换过程中的噪声和失真，通常需要对转换器的输出信号进行滤波。
滤波器可以通过消除高频噪声、平滑信号等方式来实现，以获得更好的模拟输出信号。
二、模数转换器（ADC）基本原理模数转换器将模拟信号转换为数字信号，通常用于模拟信号的数字化处理，如传感器信号采集、音频信号编码等。
模数转换器的基本原理如下：1. 模拟信号采样：模拟信号是连续变化的信号，模数转换器需要将其离散化。
采样是指周期性地测量模拟信号的幅度。
采样频率越高，采样精度越高，对原始模拟信号的还原能力越强。
2. 量化和编码：量化是将采样后的模拟信号转换为离散的数字量，包括离散幅度和离散时间。
编码是将量化后的信号用二进制表示。
常用的编码方式有二进制编码、格雷码等。
3. 数字信号处理：模数转换器的输出是数字信号，可以通过数字信号处理进行后续的处理和分析。
例如，可以对采集到的传感器数据进行滤波、数学运算等。
电路中的数模转换器与模数转换器
电路中的数模转换器与模数转换器电子设备在现代社会中扮演着重要的角色，而电路则是电子设备的基础。
在电路中，数模转换器和模数转换器是两种常见的组件，它们在数字信号和模拟信号之间起着桥梁的作用。
本文将就数模转换器和模数转换器进行探讨。
一、数模转换器数模转换器（DAC）是将数字信号转换为模拟信号的装置。
在电子设备中，数字信号通常是通过二进制编码来表示的，而模拟信号是连续变化的。
数模转换器的作用就是将数字信号转化为与之对应的模拟信号。
数模转换器通常由数字信号输入端、模拟信号输出端和控制端组成。
其中，数字信号输入端接收来自计算机或其他数字设备的二进制编码信号，而控制端可以进行精确的调节和控制。
通过内部的数学运算和电流输出，数模转换器能够将离散的数字信号转换为连续的模拟信号。
数模转换器在各个领域中都得到了广泛的应用。
在音频设备中，数模转换器能够将数字音频信号转换为模拟音频信号，使得人们能够用耳朵听到音乐。
在通信设备中，数模转换器则起到将数字信号转换为模拟信号的作用，使信息能够在物理媒介上传输。
二、模数转换器模数转换器（ADC）则是将模拟信号转换为数字信号的装置。
在电子设备中，模拟信号是连续变化的，而数字信号是离散的。
模数转换器的作用就是将模拟信号转化为与之对应的数字信号。
与数模转换器类似，模数转换器通常由模拟信号输入端、数字信号输出端和控制端组成。
模拟信号输入端接收来自传感器或其他模拟设备的信号，而控制端则用于对转换过程进行调节和控制。
通过内部的采样和量化处理，模数转换器能够将连续的模拟信号转换为离散的数字信号。
模数转换器同样在各个领域中发挥着重要作用。
在测量仪器中，模数转换器能够将模拟信号转换为数字信号，使得数据能够被处理和分析。
在自动控制系统中，模数转换器则起到将模拟输入转换为数字输入的作用，使得系统能够进行数字化的操作。
结语数模转换器和模数转换器在电子设备中起到了桥梁的作用，将数字信号和模拟信号进行转化。
模数转换AD转换精度和转换速度是衡量ADDA转换器性
仪器仪表与测试设备
示波器
示波器中的模数转换器用于将模拟信 号转换为数字信号，以便在屏幕上显 示波形，进行信号的观察和分析。
频谱分析仪
传感器数据采集
传感器数据采集系统中，模数转换器 用于将传感器的模拟输出信号转换为 数字信号，便于数据的处理、分析和 传输。
频谱分析仪利用模数转换器将接收到 的模拟信号转换为数字信号，进行频 谱分析和测量。
吞吐量
衡量AD转换器处理能力的一个指标，表示每秒钟能够完成多少次AD转换。吞吐量通常以每秒转换次数 （SPS）表示。
实时性能要求
实时性
指AD转换器的输出结果能否及时反映 输入信号的变化。实时性能好的AD转 换器能够快速响应输入信号的变化。
跟踪速度
衡量AD转换器实时性能的一个重要指 标，表示AD转换器的输出能否跟随输 入信号的快速变化。跟踪速度越快， 实时性能越好。
模数转换器（AD转换器性能评 估
目录
CONTENTS
• 模数转换器（AD转换器）简介 • AD转换精度 • AD转换速度 • AD转换器的应用领域 • AD转换器的发展趋势与挑战 • AD转换器性能评估案例研究
01
CHAPTER
模数转换器（AD转换器）简 介
定义与工作原理
定义
模数转换器（AD转换器）是一种 将模拟信号转换为数字信号的电 子器件。
示。
采样速率
指AD转换器每秒钟能够采样的 次数，通常以Hz或SPS（每秒采 样点数）表示。
非线性误差
指AD转换器的输出与理想输出 之间的偏差，通常以LSB（最低 有效位）表示。
电源电压与功耗
指AD转换器正常工作所需的电 源电压和功耗，对于便携式应
用非常重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计题目：模数转换器系别：应用电子与通信技术系班级：0992221学生姓名：刘明慧指导教师：刘洋成绩：2012年3月21日目录第1章绪论 (1)1.1选题目的 (1)1.2 设计要求 (1)1.3 设计题目 (1)1.4 设计指标 (1)第2章电路结构及工作原理 (2)2.1 整机电路方框图 (2)2.2 整机原理图 (2)2.3 工作原理 (3)第3章单元电路设计及器件选择 (4)3.1 单元电路设计 (4)3.1.1电压比较单元 (4)3.1.2 寄存器单元 (4)3.1.3 优先编码器单元 (5)3.2 器件选择 (5)3.2.1 电压比较器的选择 (5)3.2.2 寄存器的选择 (6)3.2.3 优先编码器的选择 (7)第4章电路的组装与调试 (8)4.1 电路的组装 (8)4.2 整机的布线原则 (8)4.3 电子元器件的插装 (8)4.3.1 元器件分类 (8)4.3.2 元器件引脚成型 (8)4.3.3 插件顺序 (8)4.4 电子元器件的焊接 (8)4.5 电路的调试 (9)4.5.1 故障分析及解决办法 (9)4.6 实验数据 (9)4.7 误差分析 (10)结论 (11)收获和体会 (12)致谢 (13)参考文献 (14)附录 (15)课程设计任务书2012年3月21日第1章绪论1.1 选题目的随着数字电子技术的迅猛发展，各种数字设备几经渗透了国民经济的所有领域。
计算机只能对数字信号进行处理，处理的结果还是数字量，然而计算机在用于生产过程自动控制时，其所要处理的变量往往是连续变化的物理量，如温度、压力、速度等都是模拟量，这些非电的模拟量先要经过传感器变成电压或电流等电的模拟量，然后在转化为数字量，才能送入计算机进行处理。
这就需要一种能在模拟信号与数字信号之间起桥梁作用的电路，把它们称为模数转换电路。
能将模拟信号转换成数字信号的电路，称为模数转换器。
1.2 设计要求模拟量转换为数字量，模拟量输入数字量输出。
1.3 设计题目四位并行比较型模数转换器1.4 设计指标输入电压模拟量，输出用发光二极管显示相应的变化。
第2章电路结构及工作原理2.1 整机电路方框图根据本课程的功能及技术指标，设计出方框图。
图2-1 整机电路方框图2.2 整机原理图根据方框图设计出原理图，555产生震荡，提供给触发器脉冲。
图2-2 原理图图2-3脉冲产生2.3 工作原理图2-2-1所示为四位并行比较型模数转换原理电路，它由电压比较器、寄存器和优先编码器三部分组成。
Uref 是基准电压，Ui 是模拟电压输入端，D3、D2、D1、D0是输出的四位二进制代码，CP 是控制时钟信号。
电阻链把基准电压Uref 分压，得到从 116 Uref 、216Uref 、316 Uref 、…、1516Uref 不同的15个比较电压，把这15个比较电压分别作为15个比较器C1～C15的输入端基准电压。
量化单位为116Uref 。
然后，同时将输入的模拟电压同时加到每个比较器的另一个输入端上，与这15个基准电压进行比较。
例如，当716Uref ﹤Ui ﹤816Uref 时，C1,C2到C7输出全为1，而其他输出全为0。
比较器的输出状态由D 触发器进行存储，在经优先编码器编码，得到数字量输出四位二进制代码。
第3章单元电路设计及器件选择3.1 单元电路设计3.1.1 电压比较单元正输入端是模拟电压，负输入端是基准电压图3-1 电压比较电路3.1.2 寄存器单元用D触发器，输出等于输入图3-2 寄存器电路3.1.3 优先编码器单元两片8线-3线编码器级联成16线-4线编码器图3-3 编码器电路3.2 器件选择根据电路原理选择合适的元器件3.2.1 电压比较器的选择由于本电路需要用到15个电压比较器，数量比较多，所以选择了集4个电压比较器于一体的LM339。
LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1、失调电压小，典型值为2mV；2、电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3、对比较信号源的内阻限制较宽；4、共模范围很大，为0～（Ucc-1.5V）Vo；5、差动输入电压范围较大，大到可以等于电源电压；6、输出端电位可灵活方便地选用。
引脚如图3-4所示。
图3-4 LM339引脚图3.2.2 寄存器的选择寄存器由边沿D触发器进行存储，边沿触发器的次态仅取决于时钟信号CP上升沿（或下降沿）到达时刻输入信号的状态，也就是说，在有效触发沿之前和之后输入信号变化对触发器状态均无影响，从而克服了空翻，提高了抗干扰能力。
本电路采用的触发器为74LS377，此芯片内部集成8个D触发器，D0～D7为8位数据输入端，Q0～Q7为8位数据输出端，G 为使能控制端，CLK为时钟信号，上升沿锁存数据。
引脚如图3-2-2所示。
功能如表3-1所示。
图3-5 74LS377引脚图3.2.3 优先编码器的选择将含有特定意义的数字或符号信息，转换成相应的若干位二进制代码的过程称为编码，具有编码功能的组合逻辑电路称为编码器。
在数字电路中，一般用的是二进制编码。
若编码器输出端是n位二进制代码，则最多可以表示个输入信号。
所谓优先编码器，是对所有输入端预先设置了优先级别，当输入端同时有两个或两个以上信号输入时，编码器按优先级别高低进行编码，而对于优先级别低的输入信号则不予理睬，从而保证了编码器工作的可靠性。
本电路前级输出为15线，要求编码为4线，所以使用两个8线-3线编码器级联为16线-4线，又因为编码器为低电平有效，而前级输出的是高电平，所以使用编码器之前把前级输出取反，74LS04为六反相器，满足此要求。
图3-6 74LS148的引脚图第4章电路的组装与调试4.1 电路的组装电路初步设计完成之后，这一步可以在面包板或万能板上完成。
将电路中的各元器件按照图中原理顺序依次焊在万用板上或插在面包上（事先画好布线图），注意将为确保制作能一次成功，所有元器件都要认真检测，判别元器件是否完好。
4.2 整机的布线原则布线问题是影响电路性能的重要因素之一，应按电路图的走向顺序排列各级电路，尽量缩短接线，排线应尽量避免形成闭合回路。
集成电路外接元器件应尽可能安排在对应管脚附近，缩短连线的距离。
输入信号与输出信号的引线应当尽可能分开一些。
引线间要有一定的距离，避免相互绞合和交叉。
4.3 电子元器件的插装电子元器件插装要求做到整齐、美观、稳固。
同时应方便焊接和有利于元器件焊接时的散热。
4.3.1 元器件分类按电路图或清单将电阻、电容、二极管、三极管，芯片座，导线等归类。
4.3.2 元器件引脚成型所有元器件引脚均不得从根部弯曲，一般应留 1.5mm以上。
手工加工的元器件整形，弯引脚可以借助镊子或小螺丝刀对引脚整形。
4.3.3 插件顺序手工插装元器件，应该满足工艺要求。
插装时不要用手直接碰元器件引脚和万用板上铜箔。
4.4 电子元器件的焊接烙铁与水平面成45度角，先用电烙铁把焊点预热，再加焊锡，然后把焊锡移走，烙铁移走，就可以了。
4.5 电路的调试电路调试要求掌握常用仪器设备的使用方法和一般的实验测试技能，调试中要求理论和实际相结合，既要掌握书本知识，又要有科学方法，才能顺利的进行调试工作。
该电路的调试步骤如下：1.接通电源，查看电路是否能够实现。
2.如不能实现，用万用表测试各个模块的输出，看是否达到预期要求。
3.如果有错误，单独对该模块进行校正（可以根据单元电路的输出波形以及电压进行核对）。
4.直到电路调试好为止。
4.5.1 故障分析及解决办法在电路调试的过程当中，发现四位二进制数不显示13、14、15。
故障分析如下1.电路连接错误。
2.有虚焊的地方。
3.电路设计问题。
当把这3种故障分析都排除后，看了下芯片手册，发现LM339 的电压范围是3～36V，我们给的基准电压为5V，可能是基准电压过低的问题，最后我们测试基准电压，当电压加到18V时，之前遇到的问题就解决了。
4.6 实验数据根据电路的工作原理，测得数据如下表。
输入的基准电压为18V。
4.7误差分析误差来源主要是电压读数误差，以及芯片精度引起的误差。
结论根据设计的基本要求，电压比较电路、存储电路、编码电路我们已经全部完成，并且是在最短的时间内实现了全部指标，达到了这次课程设计的目的。
收获和体会通过这次课程设计，加强了我们动手、思考和解决问题的能力。
我们做课程设计同时也是对课本知识的巩固和加强，由于课本上的知识太多，平时课间的学习并不能很好的理解和运用各个元件的功能，而且考试内容有限，所以在这次课程设计过程中，我们了解了很多元件的功能，并且对于其在电路中的使用有了更多的认识。
课程设计是我们专业课程知识综合应用的实践训练，是我们迈向社会，从事职业工作前一个必不少的过程。
“千里之行始于足下”，通过这次课程设计，我深深体会到这句千古名言的真正含义。
我们今天认真的进行课程设计，学会脚踏实地迈开这一步，就是为明天能稳健地在社会大潮中奔跑打下坚实的基础．致谢这次课程设计终于顺利完成了，在设计中遇到了很多专业知识问题，最后在导师的辛勤指导下，终于迎刃而解。
同时，在导师的身上我们学也到很多实用的知识，导师渊博的知识，严谨的治学态度，一丝不苟的工作作风，平易近人的性格都是我学习的楷模。
在论文的研究及整理期间，导师给了我很大的支持和鼓励，才使得论文得以顺利的完成，在此谨向导师表示忠心的感谢和崇高的敬意。
我还要感谢帮助过我的同学，他们也为我解决了不少我不太明白的问题，同时也感谢学院为我提供良好的做毕业设计的环境。
由于本人水平有限，可能存在错误和不妥之处，敬请各位老师给予批评指正，以便今后不断改进。
参考文献1 余孟尝.数字电子技术基础简明教程[M]. 北京：高等教育出版社，19992 杨素行.模拟电子技术基础简明教程[M]. 北京：高等教育出版社，20063 赵明富.EDA技术基础[M]. 北京：北京大学出版社，20074 林捷.模拟电路与数字电路[M]. 北京：人民邮电出版社，20075 杨欣、王玉凤.电子设计从零开始[M]. 北京：清华大学出版社,20056彭铭泉.通用集成电路速查手册[M]. 山东：山东科学技术出版社.2004附录元件清单20cm。
