合成孔径雷达概述
合成孔径雷达原
信号处理算法
信号处理算法是合成孔径雷达的核心部分，包括 脉冲压缩、动目标检测、多普勒频率分析等。
这些算法能够提取出目标的位置、速度、形状等 信息，为后续的图像生成提供数据基础。
信号处理算法需要经过优化和改进，以提高雷达 的性能和降低计算复杂度。
应用领域
军事侦察
合成孔径雷达广泛应用于军事侦 察领域，用于获取敌方情报和监 测战场态势。
遥感监测
在环境监测、资源调查、气象观 测等领域，合成孔径雷达可用于 获取地面、海洋、气象等信息。
无人机与卫星
无人机和卫星上搭载的合成孔径 雷达可以用于地形测绘、导航定 位、灾害救援等领域。
02 合成孔径雷达系统组成
民用领域
除了军事领域，合成孔径雷达在民用领域也有广泛的应用前景。例如，在环境保护、气象观测、农业 监测、地质勘查和灾害救援等领域，合成孔径雷达可以发挥重要作用。随着技术的普及和成本的降低 ，合成孔径雷达有望在未来成为民用领域的重要工具之一。
06 合成孔径雷达应用案例
军事侦察
侦察范围
合成孔径雷达能够实现大范围、高分辨率的侦察，为军事行动提 供实时、准确的情报信息。
技术发展趋势
硬件小型化
随着微电子技术和制造工艺的进步，合成孔径雷达的硬件设备逐渐小型化，使得雷达系统更加便携和灵活，有利于广 泛应用。
信号处理智能化
随着人工智能和机器学习技术的发展，合成孔径雷达的信号处理逐渐向智能化方向发展。通过深度学习和神经网络等 算法的应用，提高雷达图像的分辨率和目标识别的准确性。
系统控制与监视
数据处理系统还负责整个雷达系统的控制和监视， 确保系统的稳定运行和性能优化。

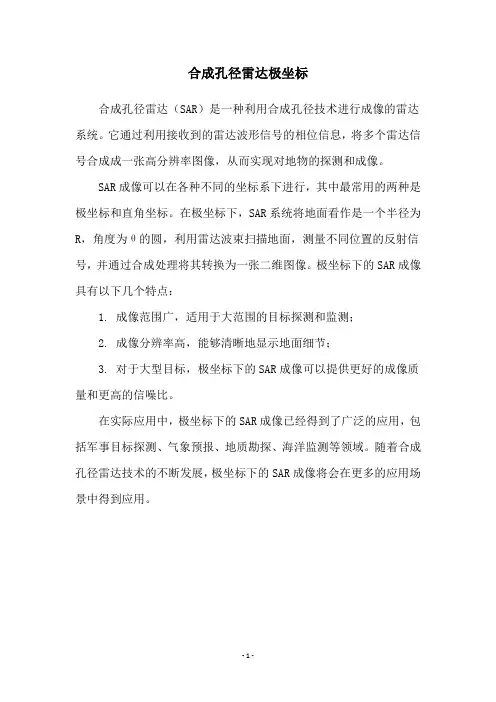

合成孔径雷达极坐标
合成孔径雷达极坐标
合成孔径雷达（SAR）是一种利用合成孔径技术进行成像的雷达系统。
它通过利用接收到的雷达波形信号的相位信息，将多个雷达信号合成成一张高分辨率图像，从而实现对地物的探测和成像。
SAR成像可以在各种不同的坐标系下进行，其中最常用的两种是极坐标和直角坐标。
在极坐标下，SAR系统将地面看作是一个半径为R，角度为θ的圆，利用雷达波束扫描地面，测量不同位置的反射信号，并通过合成处理将其转换为一张二维图像。
极坐标下的SAR成像具有以下几个特点：
1. 成像范围广，适用于大范围的目标探测和监测；
2. 成像分辨率高，能够清晰地显示地面细节；
3. 对于大型目标，极坐标下的SAR成像可以提供更好的成像质量和更高的信噪比。
在实际应用中，极坐标下的SAR成像已经得到了广泛的应用，包括军事目标探测、气象预报、地质勘探、海洋监测等领域。
随着合成孔径雷达技术的不断发展，极坐标下的SAR成像将会在更多的应用场景中得到应用。
- 1 -。
合成孔径雷达
欧空局(ESA)
欧空局分别于1991年7月和1995年4月,发射了欧洲遥感卫星(European Remote Sensing Satellite, ERS) 系列民用雷达成像卫星:ERS-1和ERS-2,主要用于对陆地、海洋、冰川、海岸线等成像。卫星采用法国Spot-I和 Spot-Ⅱ卫星使用的MK-1平台,装载了C波段SAR,天线波束指向固定,并采用VV极化方式,可以获得30 m空间分辨率 和100 km观测带宽的高质量图像。Envisat是ERS计划的后续,由欧空局于2002年3月送入太空的又一颗先进的近 极地太阳同步轨道雷达成像卫星。Envisat上所搭载的ASAR是基于ERS-1/2主动微波仪(AMI)建造的,继承了ERS-1 /2 AMI中的成像模式和波束模式,增强了在工作模式上的功能,具有多种极化、可变入射角、大幅宽等新的特性, 它将继续开展对地观测和地球(ESA)
意大利 德国
俄罗斯 加拿大航天局(CAS)
日本 以色列
美国宇航局(NASA)
在Seasat-A取得巨大成功的基础上,利用航天飞机分别于1981年11月、1984年10月和1994年4月将Sir-A、 Sir-B和Sir-C/X-SAR3部成像雷达送入太空。Sir-A是一部HH极化L波段SAR,天线波束指向固定,以光学记录方式 成像,对1000 ×104 km2的地球表面进行了测绘,获得了大量信息,其中最著名的是发现了撒哈拉沙漠中的地下古 河道,显示了SAR具有穿透地表的能力,引起了国际学术界的巨大震动。产生这种现象的原因,一方面取决于被观测 地表的物质常数(导电率和介电常数)和表面粗糙度,另一方面,波长越长其穿透能力越强。Sir-B是Sir-A的改进型, 仍采用HH极化L波段的工作方式,但其天线波束指向可以机械改变,提高了对重点地区的观测实效性。Sir-C/X-SAR 是在Sir-A, Sir-B基础上发展起来的,并引入很多新技术,是当时最先进的航天雷达系统:具有L、C和X3个波段, 采用4种极化(HH, HV, VH和VV),其下视角和测绘带都可在大范围内改变。
合成孔径雷达(SAR)
3 合成孔径原理（非聚焦与聚焦处理）
则对任意位置y，在整个孔径时间内积分可 以得到目标在所有y位置上的信号包络. 当对雷达 载体沿直线飞行产生的二次相位误差不补偿时：
4 x 4 v t 1 (t ) 2R 2R
2
2 2 s
这时的积分处理称非聚焦处理, 否则称为聚焦 处理。
设发射信号为：
S (t ) exp( jt )
则接收信号为：
Sr (t ) exp( j (t ))
0
其中:
2r 2 R0 ( X 0 X p ) c c cR0
2
9.2 SAR回波信号特性（信号模型）
则接收信号为：
2 R0 ( X 0 X p ) Sr (t ) exp( j[t ]) c cR0
2 0
e e
4 R0 j j 0 j t
2 ( X 0 X p )2
e
R0
该信号的相位为：
1 2 3
9.2 SAR回波信号特性（信号模型）
发射信号的线性相位：
1 t
2
4 R0
与距离有关的常数相位：
雷达平台运动产生的二次相位：
x R
R
2TD vs sin
4 合成孔径原理(频率分析方法)
当φ=90 度, 多普勒滤波器的时间常数为:
TD
最终的方位分辨率为:
R
vs D
D x 2
5
SAR 基本参数
Lmax
最大聚焦合成孔径长度:
R
D
天线尺寸的减小导致更长的聚焦合成孔径长度 SAR 聚焦分辨率:
《合成孔径雷达》课件
总结词：气象观测中的重要手段
总结词：地质勘查中的重要工具详细描述：合成孔径雷达（SAR）在地质勘查中发挥着重要作用，能够观测地表和地下地质结构，提供高分辨率的地质数据，帮助地质学家更好地了解地质构造和资源分布。案例分析：合成孔径雷达在地质勘查中的应用案例包括矿产资源勘查、地震灾害评估、土地利用调查等。例如，在中国西部地区，科学家使用合成孔径雷达对矿产资源进行勘查，发现了大量的煤炭和石油资源。结论：合成孔径雷达在地质勘查中的应用具有重要意义，能够提高地质学家对地质构造和资源分布的了解和勘查准确性。
起源
随着技术的不断进步，合成孔径雷达在分辨率、速度、体积和重量等方面不断优化，应用领域也不断拓展。
发展历程
未来，合成孔径雷达将继续朝着更高分辨率、更小体积、更低成本的方向发展，同时与其他技术如人工智能、物联网等结合，拓展更多的应用场景。
未来展望
02
合成孔径雷达的应用
合成孔径雷达能够穿透云层和伪装，提供高分辨率的战场侦察图像，帮助指挥官了解敌情。
பைடு நூலகம்
气象研究
合成孔径雷达可以用于观测地球表面的地形、地貌、植被等信息，为地球科学研究提供数据支持。
地球观测
通过合成孔径雷达的高清图像，可以发现和识别古代遗址和文物，为考古研究提供新的手段。
遥感考古
03
合成孔径雷达系统组成
03
发射机的性能指标包括输出功率、效率、波形质量等，直接影响着合成孔径雷达的作用距离和分辨率。
THANKS
感谢观看
信号处理包括脉冲压缩、动目标检测、多普勒频率分析等技术，以提高雷达的分辨率、检测能力和抗干扰能力。
信号处理的性能指标包括处理精度、实时性、稳定性等，直接影响着合成孔径雷达的整体性能。
合成孔径雷达成像原理
合成孔径雷达成像原理合成孔径雷达成像原理：1.什么是合成孔径雷达成像原理合成孔径雷达成像原理（Synthetic Aperture Radar Imaging Principle, SAR）是一种利用雷达波的时间延迟和方位变化来绘制距离低的地表和海洋以及地表以下结构的高空视觉成像技术。
SAR可以利用天空中的大型雷达天线，在宽波束角度范围内，以较高的分辨率观测大范围，并收集目标表面的反射型数据，从而生成高分辨率的图像。
2.合成孔径雷达成像原理的工作原理合成孔径雷达成像工作原理：SAR通过利用雷达信号的时间延迟和方位变化特性产生三维立体成像，具有通过黑暗和雾霾等自然环境条件下实现远距离搜索能力的能力。
其工作原理是在搜索模式下，当搜索卫星移动时，雷达发射一个固定射程和脉冲宽度的信号，在接收卫星接收反射回来的信号后，将它们不断地积累，并在特定角度上重新组合，通过特定的运算方式，从接收的延迟和方位信息中提取出最终的立体成像信息。
3.合成孔径雷达成像技术的优势（1）合成孔径雷达成像技术有效规避地形引起的多普勒距离差，可以获得极高的空间分辨率，从而使用户能够观测到精细物体。
（2）成像效果通常比正常的视觉监测方式更好，例如采用毫米波实现的极高分辨率。
（3）雷达信号非常稳定，因此可以在恶劣的气象条件下，如夜间、降雨、沙尘天气和视线有阻断，进行智能监控。
（4）合成孔径雷达具有良好的无损评估能力，可以直接观测广泛特征，如植被、水体状况、根系活动等，以进行环境指示和监测。
4.合成孔径雷达成像技术的应用（1）用于地理学应用领域：主要用于测量和映射地表特征，改善地形图以及研究地形引起的物理变化，海底特征映射，土地利用，岩溶地貌和植被的反射特性，全球变化检测等。
（2）用于航特：可以用于无人机指导，航行安全等工作，在水色监测中，可以检测海洋的水深，使用户的航行更加安全、可靠。
（3）用于监控：可以识别和定位已知的移动目标，并将移动目标的信息当成可视化的图像，以识别和定位未知的移动目标，进行导航、监测和预警，实现全天候智能监控功能。
什么是合成孔径雷达？
什么是合成孔径雷达？
雷达成像的精度，一直是一个大难题。
为了提高雷达成像精度，必须不断加大雷达天线尺寸。
以雷达侦察卫星为例，在正常状况下，1,000公里轨道高度上运行的人造卫星，假如天线宽度以10米估算，其雷达影像平面解析力大约是10公里。
这样的解析力不能满足探测的需求，于是科学家研究了合成孔径雷达技术来改善成像精度。
合成孔径雷达的基本原理，是在卫星运行时，通过快速的重复发射雷达波，再收集连续且重叠的回波，对信息加以解算，从而实现提高精度的效果。
这个方法，其实就是当人造卫星向前运行时，发射雷达波，然后在移动一段后，接收反射回来的回波，这样因为卫星在运动，天线就好像变长了一样，达到了等同于加长天线的效果。
这类雷达对美国五角大楼成像
有了这座庞大的虚拟「合成孔径天线」，雷达的精度可大大提高千倍以上！这实现了卫星雷达监测地表乃至坦克战车的可行性。
具有合成孔径雷达且目前正在运转的遥测卫星，主要有欧洲太空总署研发的ERS-2和ENVISAT，以及加拿大的RADARSAT卫星。
军用方面的典型例子是美国的长曲棍球雷达侦察卫星。
F-22战斗机也在升级安装合成孔径微波成像雷达，产生高解析度图像，让飞行员更好的分辨目标。
洛克希德公司已经获得美国空军5.36亿美元合同，将为F-22升级。
F-22和F-35都将装备这种高清晰成像雷达，获得更好的作战能力。
2011年，美军升级了F-22的软硬件和信息处理能力，为使用新雷达奠定了基础。
现在的F-22战斗机可以携带8枚250磅重的小直径炸弹，搭配对地探测能力很好的合成孔径雷达，大幅度加强了该机的对地火力。
干涉合成孔径雷达工作原理
干涉合成孔径雷达工作原理干涉合成孔径雷达 (InSAR) 是一种利用雷达技术进行地表观测的方法，它可以提供高分辨率和高精度的地表形变监测数据。
干涉合成孔径雷达是通过组合多幅雷达成像数据来实现对地表物体的三维形变监测的一种技术方法。
本文将从干涉合成孔径雷达的基本工作原理、数据处理途径和应用领域等方面进行详细阐述。
一、干涉合成孔径雷达的基本原理1. 雷达成像原理雷达成像是通过雷达系统向地面发射微波信号，然后接收并记录被地表和地下物体反射回来的电磁波信号，利用这些信号来获取地表的形貌、结构和运动等信息。
雷达成像的分辨率取决于发射的微波波长和天线的尺寸，而干涉合成孔径雷达利用了多个雷达成像数据进行合成，从而能够实现更高分辨率的地表监测。
2. 干涉合成孔径雷达原理干涉合成孔径雷达是通过将两次雷达成像的相位信息进行比较，从而获得地表的形变信息。
当两次成像的微波信号经过地面某一点时，如果该点发生了形变，其返回的信号相位也会发生变化。
通过对这种相位变化进行分析，可以获得地表的形变信息。
这里是关于相位信息的描述。
二、干涉合成孔径雷达数据处理方法1. 干涉图生成需要获取两幅雷达成像数据，并进行预处理，包括辐射校正、大气校正等。
然后，将这两幅成像数据进行配准，形成一幅干涉图。
干涉图中的每个像素点都对应着地表上某一点的相位信息，通过分析这些相位信息可以得到地表的形变信息。
2. 形变监测在获得干涉图之后，可以通过不同的方法来提取地表的形变信息。
一种常用的方法是通过相位解缠，将干涉图中的相位信息转换成地表高程信息，从而实现地表形变的监测。
通过这种方法，可以实现对地表形变的高精度监测。
三、干涉合成孔径雷达的应用领域1. 地质灾害监测利用干涉合成孔径雷达技术可以实现对地表形变的实时监测，对地质灾害如山体滑坡、地裂缝等进行监测和预警，为减灾和救灾工作提供重要参考。
2. 地壳形变研究干涉合成孔径雷达可以用来监测地壳形变，包括地震引起的地表形变、地壳运动等，为地震研究、地震危险性评估提供重要数据支持。
合成孔径_太阳能_概述说明以及解释
合成孔径太阳能概述说明以及解释1. 引言1.1 概述合成孔径雷达（Synthetic Aperture Radar，简称SAR）以及太阳能发电是两个领域中备受关注的技术。
合成孔径雷达利用飞行平台或卫星上的微波辐射来获取地面目标的高分辨率图像，被广泛应用于军事侦查、自然灾害监测和资源勘探等领域。
太阳能发电则是利用光伏效应将太阳能转化为电能的可再生能源技术。
本文将对合成孔径雷达和太阳能发电进行概述，并介绍它们各自的原理与组件、应用领域、技术发展等方面内容。
同时，还将探讨合成孔径雷达在太阳能领域的应用，如太阳能资源评估与选址、电站运行监测与故障检测以及太阳能场景仿真与设计优化等。
最后，总结主要观点和贡献，并对未来合成孔径雷达与太阳能发展进行展望。
1.2 文章结构本文分为五个主要部分。
首先是引言部分，概述了文章的背景和目的，并介绍了合成孔径雷达和太阳能发电的基本概念。
其次是合成孔径雷达（SAR）部分，包括了SAR的基本原理、应用领域和技术发展等内容。
然后是太阳能发电部分，介绍了太阳能发电的原理与组件以及太阳能利用状况等方面。
接下来是合成孔径雷达在太阳能领域的应用部分，包括了太阳能资源评估与选址、电站运行监测与故障检测以及太阳能场景仿真与设计优化等方面的内容。
最后是结论和展望部分，对全文进行总结，并展望了合成孔径雷达和太阳能发展的未来。
1.3 目的本文的目的是通过对合成孔径雷达和太阳能发电技术进行概述和解释，在读者中增强对这两个领域重要性以及相互融合应用发展前景的了解。
通过系统阐述它们各自的原理、应用以及最新技术进展，旨在为相关领域研究人员和工程师提供一个综合性的参考，并为未来相关研究与应用提供启示。
以上内容均为普通文本格式。
2. 合成孔径雷达(SAR)2.1 基本原理合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种通过收集和处理脉冲雷达反射信号来获取地面目标信息的遥感技术。
合成孔径雷达遥感在林业中的应用
合成孔径雷达遥感在林业中的应用1. 引言1.1 合成孔径雷达遥感简介合成孔径雷达（SAR）是一种主动微波遥感技术，可以在不受云层、雨水等自然条件影响的情况下获取地物信息。
合成孔径雷达通过发射微波脉冲，接收地面反射回来的信号，并利用雷达设备本身的运动产生合成孔径，从而实现高分辨率的地物成像。
合成孔径雷达技术具有全天候、全天时、全地带的遥感能力，可以实现对地球表面的全面监测与探测。
合成孔径雷达遥感在林业领域的应用尤为突出，可以实现对森林资源的快速获取和监测。
通过合成孔径雷达技术，可以获取林地的地形、植被类型、植被覆盖度、植被高度等相关信息，为林业资源管理和生态保护提供了有效的支持。
合成孔径雷达遥感在林业中的应用已经逐渐成为林业遥感领域的重点研究方向，为林业的可持续发展提供了重要的技术支持。
1.2 林业遥感的重要性林业遥感在现代林业管理中扮演着至关重要的角色。
通过采用各种遥感技术，包括合成孔径雷达遥感技术，可以实现对森林资源的快速、准确、全面的监测和管理。
林业遥感可以帮助监测森林覆盖率、类型和结构，以及森林健康状况。
这些信息对于合理规划森林资源的利用和保护至关重要。
林业遥感还可以帮助监测森林火灾、病虫害等自然灾害，及时采取应对措施，减少损失。
林业遥感可以提供大规模的数据支持，为决策者提供科学依据。
通过分析遥感数据，可以了解森林资源的分布、数量和质量，从而为制定合理的森林管理政策提供重要参考。
林业遥感的重要性在于其能够帮助实现森林资源的可持续利用和保护。
合成孔径雷达遥感技术作为其中的重要组成部分，具有高分辨率、全天候、独立于光学条件等优势，为林业遥感提供了更多可能性和发展空间。
2. 正文2.1 合成孔径雷达在林业中的应用合成孔径雷达在林业中的应用十分广泛且具有重要意义。
合成孔径雷达可以进行林地覆盖类型分类，通过对不同类型植被的反射特性进行分析，可以准确地识别出不同类别的植被，从而帮助森林资源管理部门更好地了解森林覆盖状况和植被结构。
合成孔径雷达SAR综述
合成孔径雷达SAR综述合成孔径雷达(SAR) 是一种高分辨机载和星载遥感技术，用于对地形等场景上的远程目标进行成像。
1951 年，Carl Wiley 意识到，如果在雷达沿直线路径移动时收集回波信号，则接收信号的多普勒频谱可用于合成更长的孔径，以便提高沿轨道维度的分辨率。
1953 年，当一架 C-46 飞机绘制佛罗里达州基韦斯特的一段地图时，形成了第一张实测SAR 图像。
第一个星载卫星SAR 系统由美国国家航空航天局 (NASA) 的研究人员开发并于 1978 年投入 Seasat。
SAR 模式根据雷达天线的扫描方式，SAR 的模式可分为三种。
如下图所示，当雷达收集其行进区域的电磁 (EM) 反射波，观察与飞行路径平行的地形带时，这种模式称为侧视 SAR或带状 SAR。
当雷达跟踪并将其电磁波聚焦到一个固定的、特定的感兴趣区域时，这种模式称为聚束 SAR，如下图所示。
SAR 操作的另一种模式称为扫描SAR，它适用于雷达在高空飞行并获得比模糊范围更宽的条带时。
条带的这种增强会导致距离分辨率的下降。
如下图所示。
对于这种模式，照射区域被划分为几段，每段被分配到不同的条带的观察。
随着雷达平台的移动，雷达在一段时间内照射一个段，然后切换到另一个段。
这种切换是在特定的方法中完成的，使得所需的条带宽度被覆盖，并且当平台在其轨道上前进时没有留下任何空白段。
SAR 系统设计通用 SAR 系统框图如下图所示。
所有的定时和控制信号都由处理器控制单元产生。
首先，SAR 信号（线性频率调制（LFM）脉冲或阶跃频率波形）由波形发生器生成并传递到发射机。
大多数 SAR 系统使用单个天线或两个紧密放置的天线进行发射和接收，这样系统通常在单站配置下工作。
SAR 天线、转换器和天线波束形成器可沿场景或目标方向形成和引导主波束。
发射的 SAR 信号从场景或目标反射回来后，接收到的信号由 SAR 天线收集并传递给接收机。
接收机输出后的信号被模数转换器采样和数字化。
合成孔径雷达 书 -回复
合成孔径雷达书-回复什么是合成孔径雷达？合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种通过接收雷达波反射回来的信号来创建高分辨率雷达影像的无源遥感系统。
它利用平台运动和雷达波的相位连续性，通过合成虚拟的大孔径天线来实现比传统雷达更高的分辨率。
合成孔径雷达的工作原理如下：当雷达波发射后，它会照射到地面上的目标物体，并被目标物体反射回来。
这些反射波会被接收到的天线探测到并转换为电信号。
为了获得高分辨率图像，合成孔径雷达首先需要收集多个不同位置的雷达图像。
合成孔径雷达的第一步是平台运动。
通常，合成孔径雷达会安装在飞机、航天器或卫星上，通过它们的运动来获取不同位置的图像。
平台的运动可以是直线、圆周、椭圆等。
当雷达平台运动时，它会连续地发射多次雷达波并记录每次波的相位。
这些相位信息是合成孔径雷达重建图像的关键。
由于平台运动导致了波源到目标的距离变化，每个目标反射波的相位也会随之变化。
合成孔径雷达的第二步是数据处理。
在合成孔径雷达中，数据处理主要包括两个步骤：多普勒校正和像素处理。
多普勒校正是为了解决平台运动引起的多普勒频移。
由于雷达波源和目标之间的距离变化，目标反射波的频率也会发生变化。
多普勒校正通过应用频移校正算法抵消这个频率变化，得到一个频率不变的数据。
像素处理是合成孔径雷达中的另一个重要步骤。
它涉及将多个雷达图像进行叠加和处理，以生成高分辨率的合成图像。
这一步骤包括解析成像和图像处理。
解析成像是通过将雷达图像进行相位校正和配准，来重建出目标的高分辨率位置信息。
配准是为了将多个雷达图像对准，并保持它们之间的相位连续性。
图像处理是为了提高合成孔径雷达图像质量和清晰度。
这包括抑制噪声、增加对比度和去除图像模糊等。
最后，合成孔径雷达生成了具有高分辨率的图像，这些图像可以用于地质勘探、军事侦察、环境监测等各种应用领域。
总结一下，合成孔径雷达是一种利用平台运动和相位连续性来创建高分辨率雷达影像的无源遥感系统。
《合成孔径雷达原》课件
contents
目录
• 合成孔径雷达简介 • 合成孔径雷达工作原理 • 合成孔径雷达系统组成 • 合成孔径雷达性能参数 • 合成孔径雷达技术前沿与发展趋势
01
合成孔径雷达简介
合成孔径雷达的定义
合成孔径雷达是一种利用雷达与目标 之间的相对运动，通过信号处理技术 实现高分辨率成像的主动式微波传感 器。
精度
雷达的定位精度取决于多种因素，如信号处理算法、接收机 性能和大气条件等。高精度雷达对于目标跟踪和识别至关重 要。
03
合成孔径雷达系统组成
发射机
功能
产生雷达发射信号
关键参数
发射信号的频率、脉冲宽度、重复周期等
作用
将电磁能量转换为雷达发射信号，提供目标照射 能量
接收机
功能
接收反射回来的信号
关键参数
02
合成孔径雷达工作原理
雷达发射信号与接收
雷达发射信号
合成孔径雷达通过发射电磁波信 号来探测目标。这些信号可以是 调频连续波或脉冲信号，具体取 决于雷达型号和应用场景。
信号接收和处理
发射的信号遇到目标后会被反射 回来，被雷达接收。反射信号会 携带有关目标位置、距离、速度 和形状等信息。
信号处理与成像
信号处理
接收到的原始信号需要经过一系列的 信号处理技术，如滤波、放大、混频 和去调频等，以提取有用的信息。
成像算法
处理后的信号通过成像算法转换为图 像，这些算法包括傅里叶变换、逆合 成孔径雷达成像等。
分辨率与精度
分辨率
合成孔径雷达的分辨率取决于发射信号的波长、天线尺寸和 目标距离。分辨率越高，图像中能够分辨出的细节越多。
关键参数
合成孔径雷达名词解释
合成孔径雷达名词解释
合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种利用雷达技术进行高分辨率成像的技术。
它通过利用雷达波束的相干性，将多次雷达波束的回波信号进行叠加处理，从而获得高分辨率的雷达图像。
以下是合成孔径雷达中一些常用的名词解释：
1. 合成孔径：指利用多次雷达波束的回波信号叠加处理，模拟出一个大孔径的雷达系统，从而获得高分辨率的雷达图像。
2. 脉冲压缩：指将雷达发射的长脉冲信号压缩成短脉冲信号，从而提高雷达的分辨率。
3. 多普勒效应：指当雷达与目标相对运动时，目标的回波信号会发生频率偏移，利用这种频率偏移可以获得目标的速度信息。
4. SAR图像：指利用合成孔径雷达技术获得的高分辨率雷达图像，可以用于地形测量、目标识别和环境监测等领域。
5. SAR干涉：指利用两个或多个合成孔径雷达获得的雷达图像进行干涉处理，可以获得地表形变、地震等信息。
6. SAR极化：指利用不同极化方式的雷达波束进行成像，可以获得目标的极化信息，用于目标识别和环境监测等领域。
7. SAR地形校正：指利用数字高程模型对SAR图像进行校正，消除地形对SAR 图像的影响，从而获得更准确的地表信息。
8. SAR遥感：指利用合成孔径雷达技术进行遥感观测，可以获得地表形态、植被覆盖、水文地质等信息，用于资源调查和环境监测等领域。
合成孔径雷达
合成孔径雷达（SAR）
孔径：射电望远镜抛物面天线的直径
合成孔径雷达：是利用雷达与目标的相对运动把尺寸较小的真实天线孔径用数据处理的方法合成一较大的等效天线孔径的雷达，也称综合孔径雷达。
合成孔径雷达的特点是分辨率高，能全天候工作，能有效地识别伪装和穿透掩盖物。
所得到的高方位分辨力相当于一个大孔径天线所能提供的方位分辨力。
工作方式：合成孔径雷达工作时按一定的重复频率发、收脉冲，真实天线依次占一虚构线阵天线单元位置。
把这些单元天线接收信号的振幅与相对发射信号的相位叠加起来，便合成一个等效合成孔径天线的接收信号。
若直接把各单元信号矢量相加，则得到非聚焦合成孔径天线信号。
在信号相加之前进行相位校正，使各单元信号同相相加，得到聚焦合成孔径天线信号。
地物的反射波由合成线阵天线接收，与发射载波作相干解调，并按不同距离单元记录在照片上，然后用相干光照射照片便聚焦成像。
这一过程与全息照相相似，差别只是合成线阵天线是一维的，合成孔径雷达只在方位上与全息照相相似，故合成孔径雷达又可称为准微波全息设备。
合成孔径雷达：利用遥感平台的移动，将一个小孔径的天线安装在平台侧方，以代替大孔径的天线，提高方位分辨率的雷达。
合成孔径雷达课件
实际应用中的挑战与解决方案
总结词
环境适应性，实时性，低成本
详细描述
在实际应用中，合成孔径雷达面临着许多挑战，包括环 境适应性、实时性和低成本等。为了解决这些问题，研 究人员正在寻求新的技术和方法。例如，通过采用先进 的信号处理技术和算法，可以提高合成孔径雷达的环境 适应性，使其能够在不同的环境和条件下保持稳定的性 能。此外，通过优化设计和采用新型材料，可以降低合 成孔径雷达的成本，使其更具实际应用价值。
重要。
脉冲重复频率
总结词
脉冲重复频率是合成孔径雷达的一项重要技术参数， 它直接影响到雷达的信号处理能力和目标识别能力。
详细描述
脉冲重复频率越高，雷达的信号处理能力越强，目标 识别能力越强。然而，受到硬件限制和信号传播条件 的制约，选择合适的脉冲重复频率非常重要。
天线尺寸
要点一
总结词
天线尺寸是合成孔径雷达的一项重要技术参数，它直接影 响到雷达的探测性能和目标识别能力。
采用高效的信号处理算法和硬件加速技 术，提高雷达数据处理速度。
VS
详细描述
雷达系统需要实时处理大量的数据，包括 目标回波信号、干扰信号等。通过采用高 效的信号处理算法和硬件加速技术，可以 提高雷达数据处理速度，减少数据传输和 处理延迟，从而提高整个雷达系统的响应 速度和实时性能。
数据可视化优化
总结词
SAR系统的应用范围还在不断扩大，未来还可能应用于自动驾驶、智慧城市等领域，为人们的生活和工作带来更多的便利和 安全保障。
05
合成孔径雷达的性能 优化
发射功率优化
总结词
在保证雷达系统性能的前提下，降低发射功率，以减少 系统功耗和散热需求。
详细描述
根据雷达系统的任务需求，合理选择发射功率的大小。 一般来说，发射功率越高，雷达的作用距离越远，但同 时也会增加系统功耗和散热需求。因此，需要在保证雷 达探测性能的同时，选择合适的发射功率，以实现系统 的节能和稳定运行。
合成孔径雷达概述(SAR)
合成孔径雷达概述1合成孔径雷达简介 (2)1.1 合成孔径雷达的概念 (2)1.2 合成孔径雷达的分类 (3)1.3 合成孔径雷达(SAR)的特点 (4)2合成孔径雷达的发展历史 (5)2.1 国外合成孔径雷达的发展历程及现状 (5)2.1.1 合成孔径雷达发展历程表 (6)2.1.2 世界各国的SAR系统 (9)2.2 我国的发展概况 (11)2.2.1 我国SAR研究历程表 (11)2.2.2 国内各单位的研究现状 (12)2.2.2.1 电子科技大学 (12)2.2.2.2 中科院电子所 (12)2.2.2.3 国防科技大学 (13)2.2.2.4 西安电子科技大学 (13)3 合成孔径雷达的应用 (13)4 合成孔径雷达的发展趋势 (14)4.1 多参数SAR系统 (15)4.2 聚束SAR (15)4.3极化干涉SAR（POLINSAR） (16)4.4合成孔径激光雷达（Synthetic Aperture Ladar） (16)4.5 小型化成为星载合成孔径雷达发展的主要趋势 (17)4.6 性能技术指标不断提高 (17)4.7 多功能、多模式是未来星载SAR的主要特征 (18)4.8 雷达与可见光卫星的多星组网是主要的使用模式 (18)4.9 分布SAR成为一种很有发展潜力的星载合成孔径雷达 (18)4.10 星载合成孔径雷达的干扰与反干扰成为电子战的重要内容 (19)4.11 军用和民用卫星的界线越来越不明显 (19)5 与SAR相关技术的研究动态 (20)5.1 国内外SAR图像相干斑抑制的研究现状 (20)5.2 合成孔径雷达干扰技术的现状和发展 (20)5.3 SAR图像目标检测与识别 (22)5.4 恒虚警技术的研究现状与发展动向 (25)5.5 SAR图像变化检测方法 (27)5.6 干涉合成孔径雷达 (31)5.7 机载合成孔径雷达技术发展动态 (33)5.8 SAR图像地理编码技术的发展状况 (35)5.9 星载SAR天线方向图在轨测试的发展状况 (37)5.10 逆合成孔径雷达的发展动态 (38)5.11 干涉合成孔径雷达的发展简史与应用 (38)合成孔径雷达概述1合成孔径雷达简介合成孔径雷达(Synthetic Aperture Radar,简称SAR)是一种全天候、全天时的现代高分辨率微波成像雷达。
合成孔径雷达介绍
合成孔径雷达介绍
合成孔径雷达是一种在雷达信号处理中采用计算机技术进行信
号合成的雷达。
其基本原理是通过对多个雷达回波信号进行处理，从而合成一个具有更高分辨率的雷达图像。
合成孔径雷达具有以下优点：可以提高雷达的分辨率，实现更高精度的目标探测和跟踪；可以在不增加雷达发射功率的情况下，提高雷达的探测距离和探测角度；可以对多个雷达回波信号进行处理，提高雷达的抗干扰能力。
合成孔径雷达的应用领域非常广泛，包括军事领域、气象预报、海洋探测、地质勘探、环境监测等。
随着计算机技术和雷达技术的发展，合成孔径雷达将会在更多领域得到广泛应用。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合成孔径雷达概述蔡**********************二OO八年三月二十三合成孔径雷达概述1合成孔径雷达简介 (3)1.1 合成孔径雷达的概念 (3)1.2 合成孔径雷达的分类 (4)1.3 合成孔径雷达(SAR)的特点 (5)2合成孔径雷达的发展历史 (6)2.1 国外合成孔径雷达的发展历程及现状 (6)2.1.1 合成孔径雷达发展历程表 (7)2.1.2 世界各国的SAR系统 (10)2.2 我国的发展概况 (12)2.2.1 我国SAR研究历程表 (12)2.2.2 国内各单位的研究现状 (13)2.2.2.1 电子科技大学 (13)2.2.2.2 中科院电子所 (13)2.2.2.3 国防科技大学 (14)2.2.2.4 西安电子科技大学 (14)3 合成孔径雷达的应用 (14)4 合成孔径雷达的发展趋势 (15)4.1 多参数SAR系统 (16)4.2 聚束SAR (16)4.3极化干涉SAR（POLINSAR） (17)4.4合成孔径激光雷达（Synthetic Aperture Ladar） (17)4.5 小型化成为星载合成孔径雷达发展的主要趋势 (18)4.6 性能技术指标不断提高 (18)4.7 多功能、多模式是未来星载SAR的主要特征 (19)4.8 雷达与可见光卫星的多星组网是主要的使用模式 (19)4.9 分布SAR成为一种很有发展潜力的星载合成孔径雷达 (19)4.10 星载合成孔径雷达的干扰与反干扰成为电子战的重要内容 (20)4.11 军用和民用卫星的界线越来越不明显 (20)5 与SAR相关技术的研究动态 (21)5.1 国内外SAR图像相干斑抑制的研究现状 (21)5.2 合成孔径雷达干扰技术的现状和发展 (21)5.3 SAR图像目标检测与识别 (23)5.4 恒虚警技术的研究现状与发展动向 (26)5.5 SAR图像变化检测方法 (28)5.6 干涉合成孔径雷达 (32)5.7 机载合成孔径雷达技术发展动态 (34)5.8 SAR图像地理编码技术的发展状况 (36)5.9 星载SAR天线方向图在轨测试的发展状况 (38)5.10 逆合成孔径雷达的发展动态 (39)5.11 干涉合成孔径雷达的发展简史与应用 (39)合成孔径雷达概述1合成孔径雷达简介合成孔径雷达(Synthetic Aperture Radar,简称SAR)是一种全天候、全天时的现代高分辨率微波成像雷达。
它是二十世纪高新科技的产物，是利用合成孔径原理、脉冲压缩技术和信号处理方法，以真实的小孔径天线获得距离向和方位向双向高分辨率遥感成像的雷达系统，在成像雷达中占有绝对重要的地位。
近年来由于超大规模数字集成电路的发展、高速数字芯片的出现以及先进的数字信号处理算法的发展，使SAR具备全天候、全天时工作和实时处理信号的能力。
它在不同频段、不同极化下可得到目标的高分辨率雷达图像，为人们提供非常有用的目标信息，已经被广泛应用于军事、经济和科技等众多领域，有着广泛的应用前景和发展潜力。
国内外越来越多的科技研究者已投身于这一领域的研究。
在早期研究雷达成像系统时采用的是真实孔径雷达系统(Real Aperture Radar)。
真实孔径雷达成像系统及处理设备相对较为简单，但它存在一个难以解决的问题，就是其方位分辨率要受到天线尺寸的限制。
所以要想用真实孔径雷达系统获得较高的分辨率，就需要较长的天线。
但是所采用天线的长短往往又受制于雷达系统被载平台大小的限制，不可能为了提高分辨率无休止地增加天线长度。
幸运地是，随着雷达成像理论，天线设计理论、信号处理、计算机软件和硬件体系的不断完善和发展，合成孔径雷达(Synthetic Aperture Radar)的概念被提出来。
合成孔径雷达系统的成像原理简单来说就是利用目标与雷达的相对运动，通过单阵元来完成空间采样，以单阵元在不同相对空间位置上所接收到的回波时间采样序列去取代由阵列天线所获取的波前空间采样集合。
只要目标被发射能量波瓣照射到或位于波束宽度之内，此目标就会被采样并被成像。
利用目标－雷达相对运动形成的轨迹来构成一个合成孔径以取代庞大的阵列实孔径，从而保持优异的角分辨率。
从潜在的意义上来说，其方位分辨率与波长和斜距无关，是雷达成像技术的一个飞跃，因而具有巨大的吸引力，特别是对于军事和地理遥感的应用更是如此。
因此，合成孔径雷达(SAR)已经成为雷达成像技术的主流方向。
1.1 合成孔径雷达的概念合成孔径雷达是一种高分辨率相干成像雷达。
高分辨率在这里包含着两方面的含义：即高的方位向分辨率和足够高的距离向分辨率。
它采用多普勒频移理论和雷达相干理论为基础的合成孔径技术来提高雷达的方位向分辨率；而距离向分辨率的提高则通过脉冲压缩技术来实现。
它的具体含义我们可以通过以下四个方面来理解：（1）从合成孔径的角度。
它利用载机平台带动天线运动，在不同位置上以脉冲重复频率（PRF）发射和接收信号，并把一系列回波信号存储记录下来，然后作相干处理，就如同在所经过的一系列位置上，都有一个天线单元在同时发射和接收信号一样，这样就在平台所经过的路程上形成一个大尺寸的阵列天线，从而获得很窄的波束。
如果脉冲重复频率达到一定程度（足够高），以致相邻的天线单元间首尾相接，则可看作形成了连续孔径天线。
诚然这个大孔径天线要靠信号处理的方法合成。
这种解释方法给出了合成孔径的字面解释。
（2）从多普勒频率分辨的角度。
如果我们考察点目标在相参脉冲串中的相位历程，求出其多普勒频移，对于在同一波束、同一距离波门内但不同方位的点目标，由于其相对于雷达的径向速度不同而具有不同的多普勒频率，因此可以用频谱分析的方法将它们区分开。
这种理解又被称为多普勒波束锐化。
（3）从脉冲压缩的角度。
对于机载正侧视测绘的雷达，地面上的点目标在波束扫描过的时间里，与雷达相对距离变化近似地符合二次多项式。
点目标对应的横向回波为线性调频信号，该线性调频信号的调频斜率由发射信号的波长、目标与雷达的距离及载机的速度决定。
对此线性调频信号进行匹配滤波，及脉冲压缩处理，就可以获得比真实天线波束窄得多的方位分辨率。
因此在SAR信号处理中，经常有纵向压缩、横向压缩的说法。
（4）从光学全息照相的角度。
如果将线性调频信号作为合成孔径雷达的发射信号，则一个点目标的回波在记录胶片上将呈现Fresnel衍射图，这点和点目标的光学全息图很相似。
因此可以用光学全息成像的步骤，来得到原目标的图像。
这种与全息照相的相似性，启发了早期的研究者采用光学处理器来实现合成孔径雷达信号处理。
以上几种说明虽然从不同的角度出发来说明合成孔径的概念，但都揭示了合成孔径雷达的本质特征，从而为深入理解合成孔径雷达的概念指明了方向。
1.2 合成孔径雷达的分类一般情况下合成孔径雷达根据雷达载体的不同，可分为星载SAR，机载SAR 和无人机载SAR等类型。
根据SAR视角不同，可以分为正侧视、斜视和前视等模式。
根据SAR工作的不同方式，又可以分为条带式(Stripmap SAR)，聚束式(Spotlight SAR)，扫描式(Scan SAR)等(如图1.1所示)。
它们在技术上各具特点，应用上相辅相成。
目前世界上能够使用的星载和机载SAR系统共有28个。
其中处于使用状态的星载SAR系统共有5个。
而处于使用状态的机载SAR系统有23个。
多数系统具有多种极化方式。
最大分辨力30×30cm。
最大传输数据率100M字节/秒。
1.3 合成孔径雷达(SAR)的特点（1）二维高分辨力。
（2）分辨力与波长，载体的飞行高度，雷达的作用距离无关。
（3）强透射性：不受气候、昼夜等因素影响，具有全天候成像优点；如果选择合适的雷达波长，还能够透过一定的遮蔽物。
（4）包括多种散射信息：不同的目标，往往具有不同的介电常数、表面粗糙度等物理和化学特性，它们对微波的不同频率、透射角、及极化方式将呈现不同的散射特性和不同的穿透力，这一性质为目标分类及识别提供了极为有效的新途径。
（5）多功能多用途：例如采用并行轨道或者一定基线长度的双天线，可以获得包括地面高度信息在内的三维高分辨图像。
（6）多极化，多波段，多工作模式。
（7）实现合成孔径原理，需要复杂的信号处理过程和设备。
（8）与一般相干成像类似，SAR图像具有相干斑效应，影响图像质量，需要用多视平滑技术减轻其有害影响。
2合成孔径雷达的发展历史2.1 国外合成孔径雷达的发展历程及现状雷达诞生于二战中，从雷达诞生起，就与国防密切不可分，战场上希望在雷达屏幕上能看到目标的真实图像，而不仅是一个亮点。
五十多年来人们一直在寻找提高分辨率的方法，由于信息论在雷达信号处理领域中的应用和高速数字处理器件的出现。
以及现代信号处理的不断发展，导致了高分辨成像雷达的诞生与发展。
这使得人们能够在雷达屏幕上看到了目标的图像。
成像雷达的出现使雷达具有了对运动目标、地面目标进行成像和识别的能力，并在微波遥感应用方面表现出越来越大的潜力。
它对国防现代化建设具有十分重要的意义。
成像雷达技术越来越受到重视，发展迅速。
现在不仅有各种实孔径成像雷达，而且有各种机载的、星载的和航天飞机载的用于不同目的合成孔径雷达，并且还出现了逆合成孔径雷达和干涉成像雷达。
合成孔径雷达是一有源系统，主动向目标发射电磁波，利用接收到的目标回波的信号经处理后成像。
因此合成孔径雷达具有全天时全天候工作能力。
合成孔径雷达的思想首先是在1951年6月由美国Goodyear航空公司的Carl Wiley在“用相干移动雷达信号频率分析来获得高的角分辨率”的报告中提出的。
报告中提出了将多普勒频率分析应用于相干移动雷达，通过频率分析可以改善雷达的角分辨率，即“多普勒波束锐化”的思想；同时，证明了移动雷达的角分辨率因回波信号中多普勒频率的结构有可能提高，回波信号的瞬时多普勒频移与被测目标沿航迹方向的位置之间存在着一一对应的关系，回波信号的多普勒带宽与波束带宽有关，最窄的角波束发生在垂直于雷达平台速度矢量的侧方。
同年，美国Illinois大学控制系统实验室的一个研究小组在C.W. Sherwin的领导下开始对SAR的研究，当时采用的是非相干雷达，发射波束宽度为4.13 度，经过孔径综合后波束宽度变为0.4度。
他们证实了“多普勒波束锐化”的概念，从而在理论上证明了SAR原理，而且于1953年7月成功地研制了第一部X波段相干雷达系统，首次获得了第一批非聚焦SAR图像数据，为以后的聚焦型SAR 的研究奠定了基础。
1953年夏，在美国Michigan大学举办的研讨会上，许多学者提出了利用载机运动可将雷达的真实天线合成为大尺寸的线性天线阵列的概念，即没有必要象真实天线那样在各个位置连续发射和接收，可先在第一阵元位置发收，再在第二阵元位置发收，依次操作并将接收到的回波信号全部储存起来，等最后一个阵元位置发收完毕后将所储存的全部回波信号进行叠加，其效果类似于长线阵天线连续发射和接收(其实，只需用一小天线沿此长线阵轨迹方向前进并发射和接收相干回波信号，对所记录下的接收信号进行适当处理，即可获得一条合成孔径天线的方位向高分辨率)，进而推导出SAR的聚焦和非聚焦工作模式；并在1957年8月成功研制出第一个聚焦式光学处理机载合成孔径雷达系统，获得了第一幅全聚焦SAR图像，从此SAR技术进入实用性阶段。
