3.铝板冷轧工艺计算及校核之欧阳光明创编
铝加工冷轧工艺流程
铝加工冷轧工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!揭秘铝加工的冷轧工艺流程铝加工是一种常见的金属处理技术，其中冷轧工艺是关键步骤之一。
铝合金钎焊复合板冷轧工艺分析及轧制力计算
第 ３期
有 色 金 属 加 工
Ｎ０ＮＦ ＥＲＲＯＵＳ ＭＥ ＴＡＬ Ｓ ＰＲＯＣＥＳＳＩ ＮＧ
Ｖｏ １ ． ４ ３ ＮＯ ． ３
２ ０ １ ４年 ６月
Ｊ ｕ ｎ ｅ ２ ０ １ ４

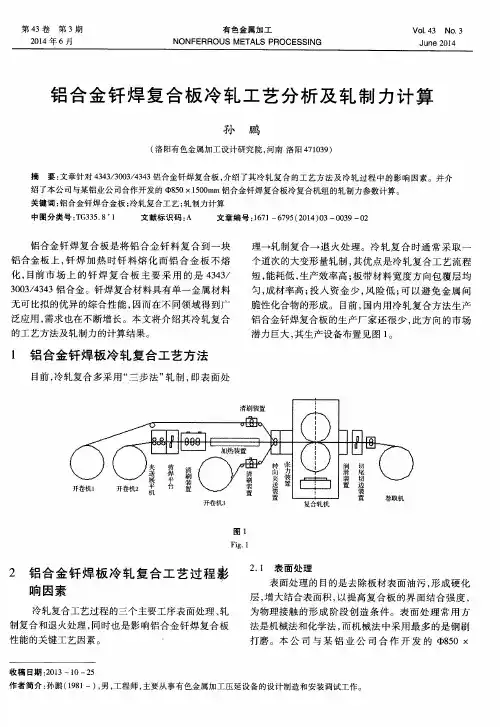

铝 合 金 钎 焊 复合 板 冷 轧 工 艺 分 析 及 轧 制 力计 算
的工艺方 法及 轧制 力 的计算 结果 。
理一 轧制 复合 一 退火 处 理 。冷 轧 复 合 时 通 常 采 取 一 个 道次 的 大变形 量 轧制 ， 其 优 点是 冷 轧 复 合 工艺 流 程
短， 能耗低 ， 生产效率高 ； 板带材料宽度方 向包覆层均
匀， 成材 率 高 ； 投入资金少 ， 风险低 ； 可 以避 免 金 属 间 脆 性化 合物 的形 成 。 目前 ， 国 内用 冷 轧 复 合方 法 生 产 铝 合金 钎焊 复合 板 的生产 厂 家 还 很少 ， 此 方 向 的市 场
孙 鹏
（ 洛 阳有色金属加工设计研究 院 ， 河南 洛 阳４ ７ １ ０ ３ ９ ）
摘
要： 文章针对 ４ ３ ４ ３ ／ ３ ０ ０ ３ ／ ４ ３ ４ ３铝合金钎焊复合板 ， 介绍 了其冷轧 复合 的工艺方 法及冷 轧过程 中的影 响 因素 。并 介
绍了本公司与某铝业公司合作开发的 ｑ ｂ ８ ５ ０ Ｘ １ ５ ０ ０ ｍ ｍ铝合金钎焊复合板冷 复合机组 的轧制力 参数计算。 关键词 ： 铝合金钎焊合金板 ； 冷轧复合工艺 ； 轧 制力计算
关 资料 显示 ， 铝合 金钎 焊 复合板 的冷轧 加 工 率在 ５ ０ ％ 时复合 效果 最佳 ， 而且 道 次 加 工 率对 抗 下 垂性 影 响很 大 。轧制 速度具 有 双重 作 用 ， 一 方 面速 度 高 可 以提 高 界面 温度 ， 有 利 于 组 元 金 属 的复 合 ； 同 时 高 轧 制 速 度
铝板热轧工艺计算与校核
第三部分热轧工艺计算3.1热轧工艺计算包含的内容：工艺计算是在确定各种计算产品的工艺流程和初选设备的基础上，根据产品产量的要求、制品的工艺性能以及设备特点，对各主要设备或工序进行具体的科学分析和必要的理论计算，从而确定出各种产品在各工序的准确而具体的生产工艺流程、工艺参数及其各种消耗定额，并确定各部分及各环节之间的协作配套关系。
工艺计算的内容包括：主要加工工序的工艺规程的制定；编制生产工艺流程定额卡。
制定工艺规程的目的：充分利用被加工金属及合金的塑性，并达到技术条件的要求；正确的选择使用设备、充分发挥设备潜力，并保证设备的安全；进行高效的生产。
制定工艺规程的内容：确定出每种计算产品生产工艺流程所经过的各工序的工艺规程（尺寸、形状及各加工到次被加工工件的形状、尺寸变化等）和工艺参数（力、温度、速度及表面介质等条件）。
3.2产品轧制力的计算产品：2024铝板1、分配压下量根据咬入条件、电机和轧机的能力并参考同类工厂的生产实际数据以及加工合金的组织性能确定轧制规程为：200—192—176—114—63—35—19—12—8—6据此可知压下量，Δh1＝8mm，Δh2＝16mm，Δh3＝62mm，Δh4＝51mm，Δh5＝28mm，Δh6＝16mm，Δh7＝7mm，Δh8＝4mm，Δh9＝2mm，2、 咬入角α的计算（1） 计算公式：据Δh ＝Dg （1－Cos α），得α＝Cos -1（1－Dgh∆） （2） 咬入角αCos α1＝0.936， Cos α2＝0.992， Cos α3＝0.969， Cos α4＝0.974， Cos α5＝0.986 Cos α6＝0.992，Cos α7＝0.996， Cos α8＝0.998， Cos α9＝0.999 3、压下率ε的计算（1）计算公式：ε＝（Δh/H ）×100% （2）压下率εε1＝4%，ε2＝8.3%，ε3＝35%，ε4＝44.7%，ε5＝44.4%，ε6＝45.7%， ε7＝36.8%，ε8＝33.3%，ε9＝25%， 4、接触弧长度L （mm ）的计算（1）计算公式：L ＝h R ∆⨯ R ＝350mm （2）接触弧长度L （mm ）l c1＝52.91， l c2＝74.83， l c3＝147.30 ，l c4＝133.60， l c5＝98.99，l c6＝74.83， l c7＝49.50， l c8＝37.42， l c9＝26.46， 5、宽展ΔB （mm ）的计算（1）计算公式：ΔB =0.45（Δh/H ）•h R ∆⨯ 宽展ΔB （mm ）ΔB 1=0.97，ΔB 2 =2.93，ΔB 3＝28.34，ΔB 4＝34.65，ΔB 5＝25.46，ΔB 6＝19.96，ΔB 7＝10.06，ΔB 8＝6.73，ΔB 9＝3.40， 6.接触面积F=B L B -扎件轧制前后的平均宽度 (1)轧制后宽度：1B =1200.92B =1203.93B =1232.244B =1266.895B =1292.356B =1312.31 7B =1322.37 8B =1329.10 9B =1332.50（2）轧制前后平均宽度：1B =1200.492B =1202.903B =1218.074B =1249.575B =1279.626B =1302.337B =1317.348B =1325.749B =1330.80(3)接触面积（2mm ）1F =63517.93 2F =89978.593F =179421.714F =166942.555F =12669.586F =97453.357F =65208.32 8F =49609.18 9F =35212.357.摩擦系数---------------热轧选乳化液润滑f=0.35-0.45 8.平均变形速度U= 0v h ---------- 转速37.5-75r/minV 指轧辊圆周线速度取0.5-3m/s1u =0.87 2u =1.28 3u =3.10 4u =2.81 5u =7.75 6u =9.66 7u =10.71 8u =10.21 9u =10.88二.热轧每道次轧制力计算a.道次平均加工率 02%3hh ∆∈=1∈=2.67% 2∈=5.56% 3∈=23.0% 4∈=29.7% 5∈=29.6% 6∈=30.4% 7∈=24.5% 8∈=22.2% 9∈=16.6%b.计算1Rh （mm ）①=1.82 ②=1.99 ③=3.07 ④=5.56 ⑤=10.0 ⑥=18.42 ⑦=29.17 ⑧=43.75 ⑨=58.33c.查《铝板带生产》4-43图得： ,p n Kσ=,1n σ=0.70 ,2n σ=0.80 ,3n σ=0.90 ,4n σ=1.10 ,5n σ=1.25 ,6n σ=1.40 ,7n σ=1.48 ,8n σ=1.60 ,9n σ=1.60d.计算变形速度：如上所示e.查图《铝板生产》4-39得： （2024铝板再结晶温度为300-310摄氏度）,1s σ=16Mpa ,2s σ=18 ,3s σ=20 ,4s σ=21 ,5s σ=38 ,6s σ=40 ,7s σ=56,8s σ=58 ,9s σ=55Mpaf.计算k: k=1.15,s σ1k =18.4Mpa2k =20.7 3k =23.0 4k =24.1 5k =43.7 6k =46 7k =64.48k =66.7 9k =63.25Mpag.计算平均单位压应力：p n k σ=1p =12.88Mpa 2p =16.56 3p =20.7 4p =26.57 5p =54.60 6p =64.4 7p =95.31 8p =106.72 9p =101.20Mpah.计算轧制压力: p=p F1P =818110.93N=81.8t 2P =1490032N=149t 3P =371t 4P =443t 5P =691t 6P =627t 7P =621t 8P =529t 9P =356t3.3，轧制力矩和主电机功率计算：总力矩M=Z M +M M +K M +d M ——Z M —轧制力矩KN.m M M —摩擦力矩 K M —空转力矩 d M —电机轴上的动力矩 a.轧制力矩Z M 计算：KN.mZ M =2P L ψ— —— —— —— — L —接触弧长ψ—力臂系数：0.42-0.501Z M =39.02KN.m 2Z M =100.58 3Z M =476.97 4Z M =518.90 5Z M =609.99 6Z M =417.92 7Z M =279.63 8Z M =176.29 9Z M =83 KN.mb.摩擦力矩M M 的计算：①a M =P jm d U ————————jm d ：轧辊辊径的摩擦直径U:轴承摩擦系数，滚动轴承u=0.003 jm d /D=0.67-0.751a M =1.20 KN.m 2a M =2.19 3a M =5.46 4a M =6.51 5a M =10.16 6a M =9.227a M =9.13 8a M =7.78 9a M =5.24KN.m对于四辊热轧机：MM =11211(1)a z m M D MM i D iηη=⋅+- ————————i 传动机构传动比1η传动机构效率，一级齿轮：0.96-0.98 1D 2D 分别为工作辊和支承辊直径1m M =1.47KN.m 2m M =2.25 3m M =12.63 4m M =14.07 5m M =17.97 6m M =13.59 7m M =10.78 8m M =7.95 9m M =4.65KN.mc.空转力矩K M 的计算：K M =（0.03-0.06）h Mh M =0.975hhp g n ⋅⋅—————h M ：电机额定转矩KN.mh p :电机额定功率hn ：电机基本转速r/min1h M =860kN.m 2h M =764 3h M =688 4h M =6615h M =573 6h M =6617h M =740 8h M =850 9h M =810KN.m由上公式得：1K M =25.8KN.m 2K M =22.9 3K M =20.0 4K M =19.8 5K M =17.26K M =19.8 7K M =22.2 8K M =25.5 9K M =26.7 KN.md.动力矩d M 计算：2375wd tGD d M d =⋅————————2GD ：转动部分的飞轮惯量wtd d ：角加速度=40rpm/s2GD =412l r D π⋅⋅⋅⋅ ————— r=7800kg/3m l:辊身长度.m由上得d M =6.27KN.me. M=Z M +M M +K M +d M 计算：1M =72.65KN.m 2M =132.00 3M =514.90 4M =559.04 5M =559.44 6M =457.58 7M =318.63 8M =215.29 9M =120.35 KN.m3.4相关参数的确定：．热轧机轧制速度的确定t 0t 2t 1n 2n 1t zh图4－1 梯形速度图由于所选板坯规格较大，轧制过程中轧件较长，为操作方便，可采用梯形速度图，根据经验资料取平均加速度a ＝30rpm/s ，平均减速度b ＝55rpm/s 。
冷轧工艺制备铝板界面组织与性能分析

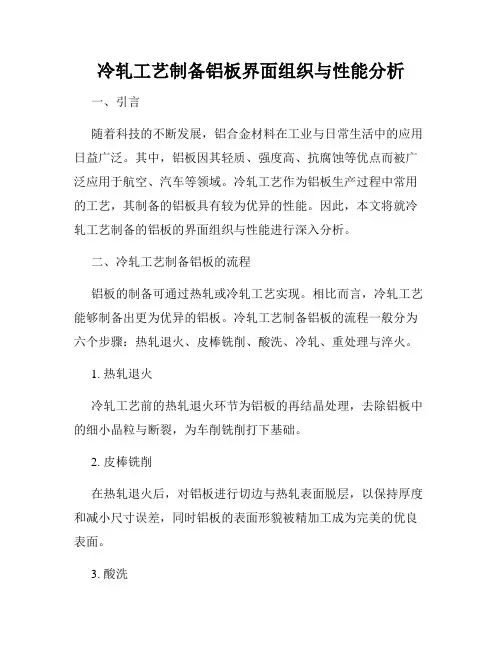

冷轧工艺制备铝板界面组织与性能分析一、引言随着科技的不断发展，铝合金材料在工业与日常生活中的应用日益广泛。
其中，铝板因其轻质、强度高、抗腐蚀等优点而被广泛应用于航空、汽车等领域。
冷轧工艺作为铝板生产过程中常用的工艺，其制备的铝板具有较为优异的性能。
因此，本文将就冷轧工艺制备的铝板的界面组织与性能进行深入分析。
二、冷轧工艺制备铝板的流程铝板的制备可通过热轧或冷轧工艺实现。
相比而言，冷轧工艺能够制备出更为优异的铝板。
冷轧工艺制备铝板的流程一般分为六个步骤：热轧退火、皮棒铣削、酸洗、冷轧、重处理与淬火。
1. 热轧退火冷轧工艺前的热轧退火环节为铝板的再结晶处理，去除铝板中的细小晶粒与断裂，为车削铣削打下基础。
2. 皮棒铣削在热轧退火后，对铝板进行切边与热轧表面脱层，以保持厚度和减小尺寸误差，同时铝板的表面形貌被精加工成为完美的优良表面。
3. 酸洗铝板在皮棒铣削后，进行酸洗处理。
铝板表面的氧化层、油脂等杂质物被去除，以达到提高铝板表面的清洁度与平整度。
4. 冷轧在铝板的酸洗处理后，进行冷轧加工。
铝板通过冷轧工艺进行多次轧制，这一环节是铝板冷轧工艺中的核心步骤。
在此过程中，铝板中的晶粒被细化，晶间的间隙得到压紧。
5. 重处理冷轧处理后进行还原，处理温度在90℃左右。
还原处理使铝板中的残余应力／变形被消除，同时晶粒尺寸再次得到细化。
6. 淬火淬火是冷轧工艺处理的最后一个步骤。
铝板在淬火后获得更佳的机械性能和形变性。
三、冷轧工艺制备铝板的界面组织铝板的性能与组织密切相关。
在冷轧工艺中，铝板的界面组织经历了多次的塑性变形和恢复过程，不同厚度的铝板界面组织是不同的，尤其是轧制变形率不同的铝板，其界面组织差异更加显著。
冷轧加工后，铝板中的晶粒尺寸明显减小，晶界得到更好的锋利化。
同时，铝板中会出现界面层的现象。
在界面层区域，铝板的晶粒尺寸较大，晶粒方向与晶界方向的夹角也较大。
随着冷轧次数的增加，铝板的晶粒再次细化并且晶界锋利化程度进一步提高。
冷轧铝板带轧制规程计算程序
Sqr(e(i) / 100) * (2 - e(i) / 100) * xm(i) If n0(i) < 1.7 Then Pa(i) = n0(i) * K(i) Else STx = f(i) * Lb(i) / Ha(i) Pa(i) = K(i) * (Exp(STx) - 1) / STx End If S(i) = b(i) * xL(i)
数学模型及数据存储为了解决人工查表或查图确定某些参数的困难对于常见金属利用数学回归模型数据库及数据文件的方法将压下程序塑性条件变形抗力等相关数据存入计算机内计算需要时由专用程序调入所需数据
冷轧铝板带轧制规程计算程序
王德米
（中冶东方工程技术有限公司，内蒙古 包头 014010）
摘要：编制了冷轧铝板带轧制规程计算程序。介绍了主要数学模型，程序主要功能。并给出了主要源码和 计算结果。 关键词：冷轧；铝板带；轧制规程；计算程序
22.372 26.696 33.985 55.028
0.398 0.4056 0.4174 0.3523
态下屈服 强度，查 手 册 [1] 获得。
6 AL8011 30 33.071
0.346
表 1：铝合金冷轧屈服极限回归系数 1.2 张应力模型
作者简介：王德米(1981－)，男，天津武清人，工程师，从事金属压力加工工作。
End If Next i End If For i = 1 To M
P(i) = Pa(i) * S(i) / 1000 Next i Call ChanLiang Call CDLJ
Lb(i) = (dH(i) * R) ^ 0.5 xa(i) = 47500 / R - 1.79 * f(i) * K(i) * (e(i) / 100) ^ 0.5 / Hi(i) xb(i) = -(1.08 - 1.02 * e(i) / 100) * K(i) xc(i) = -47500 * dH(i) xL(i) = (-xb(i) + ((-xb(i)) ^ 2 - 4 * xa(i) * xc(i)) ^ 0.5) / (2 * xa(i))
5052铝合金板带材冷轧工艺的制定方法
5052铝合金板带材冷轧工艺的制定方法
制定5052铝合金板带材的冷轧工艺方法，可以按照以下步骤
进行：
Step 1: 材料准备
首先准备5052铝合金板带材，确保材料的质量符合要求。
Step 2: 实验设计
根据5052铝合金板带材的特性和要求，设计合适的实验方案。
考虑到冷轧机的参数和设备特点，确定冷轧的工艺参数。
Step 3: 实验测试
根据实验设计的方案，进行冷轧工艺参数的实验测试。
可以根据不同的冷轧机设备，调整不同的参数，如轧制温度、轧制压力、入模速度等。
Step 4: 分析结果
根据实验测试的结果，对冷轧工艺参数进行分析。
评估冷轧过程中板带材的质量和性能。
Step 5: 优化工艺
在实验测试结果的基础上，进行工艺参数的优化。
根据优化的结果，确定最佳的冷轧工艺参数。
Step 6: 生产应用
将优化后的冷轧工艺参数应用于5052铝合金板带材的生产中。
确保生产过程中的稳定性和可靠性。
Step 7: 质量控制
对生产的5052铝合金板带材进行质量检测和控制。
监测产品的物理性能和化学成分，以确保产品的质量符合要求。
以上是制定5052铝合金板带材冷轧工艺的一般方法。
具体的制定过程可能还需要根据实际情况进行调整和改进。
冷轧铝板工艺流程
冷轧铝板工艺流程
冷轧铝板就像做手工一样，有好几个步骤呢。
把铝矿石变成铝板坯。
就好像我们把泥土捏成一个大饼的形状。
工人叔叔把铝矿石经过好多道工序，让它变成一块铝块，再把铝块压成铝板坯，这个铝板坯就是我们做冷轧铝板的开始啦。
把铝板坯清洗干净。
这就好比我们洗手一样，要把铝板坯上的脏东西都去掉。
因为要是不干净，后面做出来的铝板就不好啦。
比如说，要是手上有泥巴去画画，画出来的画就会有脏脏的痕迹，铝板也是这个道理。
开始冷轧铝板。
这时候有大机器，把铝板坯放在机器里，机器就像一个大力士，把铝板坯压得更薄。
就像我们把一块厚的橡皮泥，用擀面杖擀薄一样。
每次压一点，压好多好多下，铝板就变得越来越薄了。
在冷轧过程中，有时候铝板会有点歪或者不平。
这可不行呢，就像我们折纸，如果纸是歪的，折出来的东西就不好看。
所以工人叔叔会把铝板弄平弄正。
冷轧好的铝板还要进行退火处理。
这就像是让铝板休息一下，恢复一下体力。
退火的时候铝板会被加热到一定温度，然后再慢慢冷却。
就像我们运动累了，休息一下，又能活力满满啦。
最后呢，把冷轧铝板裁剪成我们需要的大小。
就像我们剪纸一样，把大的铝板剪成合适的小块。
这样一块冷轧铝板就做好啦。
铝板冷轧工艺流程简介
铝板冷轧工艺流程简介
铝板冷轧工艺流程是指将铝板通过轧制设备进行一系列的工艺处理，将其冷轧成所需厚度和规格的产品的过程。
下面是铝板冷轧工艺流程的简要介绍。
1. 材料准备：将原料铝板按照规定的尺寸和厚度进行切割和整平，保证材料的表面光滑，无划痕和变形。
2. 预处理：将铝板表面进行除油、除锈、除尘等处理，以确保后续工序的顺利进行。
3. 热处理：铝板在热处理炉中进行退火，使其获得适当的软化和再结晶，以改善其物理性能和加工性能。
4. 轧制：将预处理和热处理后的铝板送入轧机中进行冷轧。
冷轧是指在常温下对铝板进行轧制，通过轧制使铝板厚度逐渐减小，同时可以改善铝板的表面质量和机械性能。
5. 退火：冷轧后的铝板需要进行退火处理，使其恢复原有的物理性能和加工性能，并消除轧制应力。
6. 表面处理：对退火后的铝板进行清洗、抛光等处理，以改善其表面质量和光洁度。
7. 裁切：将轧制后的铝板按照规定的尺寸和长度进行裁切，以满足不同的应用需求。
8. 除尘、包装：将裁切后的铝板进行除尘处理，并进行包装，以保证产品的质量和外观。
以上就是铝板冷轧工艺流程的简要介绍。
铝板冷轧是一项复杂的工艺，需要经过多个步骤的精确操作和严格控制。
通过冷轧工艺可以获得高质量的铝板产品，广泛应用于汽车制造、航空航天、建筑装饰和电子电器等领域。
3铝板冷轧工艺计算及校核
3铝板冷轧工艺计算及校核铝板冷轧工艺是铝板加工的一种常见方法，通过冷轧可以改变铝板的形状和厚度，并提高铝板的机械性能。
下面我们将介绍冷轧铝板的工艺计算及校核。
1.工艺计算铝板冷轧的工艺计算包括轧制力计算、轧辊布置计算和冷轧工艺参数计算等。
(1)轧制力计算铝板冷轧的轧制力是冷轧工艺中最为重要的计算参数，它不仅影响轧辊的尺寸设计和轧制机的选型，还对冷轧后的铝板质量有着重要的影响。
常用的轧制力计算公式为：F=（Ys+Yd）×b×h×μ×K×Ln其中，F为轧制力，Ys为切变模量，Yd为弯曲模量，b为工件宽度，h为工件厚度，μ为摩擦系数，K为轧制系数，Ln为冷轧变形速率。
(2)轧辊布置计算轧辊的布置对铝板冷轧的效果和质量有着重要的影响。
一般来说，轧辊的布置应满足以下要求：轧辊尽可能多，轧制力均匀分布，轧辊布置的均匀性。
轧辊布置计算主要包括轧机参数的选择、轧辊直径的确定、轧辊布置的设计等。
(3)冷轧工艺参数计算冷轧工艺参数是冷轧铝板的重要工艺控制要素，主要包括冷轧温度、轧制厚度、轧制速度、轧制压力等。
这些参数的选择要根据铝板的材料性能、工件形状和加工要求等来确定。
通过合理的参数选择，可以保证冷轧铝板的加工质量。
2.校核计算冷轧铝板的校核计算主要是为了验证冷轧过程中工艺参数的合理性和加工质量的可靠性。
常见的校核计算包括轧制力的校核、轧辊强度的校核和轧辊挠度计算等。
(1)轧制力的校核根据轧制力的计算结果，可以对轧制力进行校核，判断轧制力是否过大或过小。
如果轧制力过大，可能会导致轧辊变形或破裂，严重影响冷轧质量；如果轧制力过小，则可能导致轧制厚度偏大或变形不均匀，也会影响冷轧质量。
(2)轧辊强度的校核轧辊的强度是冷轧铝板加工过程中的重要考虑因素，轧辊的强度不能低于冷轧过程中所产生的最大应力。
通过对轧辊的强度进行校核，可以保证冷轧过程中的工艺参数可靠。
(3)轧辊挠度计算轧辊挠度是冷轧铝板工艺中需要考虑的一个关键参数。
