最新拓扑优化简介拓扑优化设计流程算例
拓扑优化简介及在ansys软件中的实现
件中的实现
ANSYS TRAINING
主要内容
1
2 3
拓扑优化概述 ANSYS中拓扑优化过程 实例讲解
ANSYS TRAINING
拓扑优化概述
ANSYS TRAINING
拓扑优化概述
工程结构优化
尺寸优化：以几何尺寸为设 计变量,而材料的性质,结构
的拓扑和几何形状保持不变
ANSYS TRAINING
实例讲解
实例二 力热载荷综合作用下的拓扑优化
3.3KN
换热系数 （Wm-2K）
在实例一中的模型上施加热边界条件如下：
位置 温度（K）
长×宽=160 ×120
1 2 3
1358.37 293 363
1092.36 105.3 13433
6.5MPa
ANSYS TRAINING
• GUI操作对应命令流的输出
– 单步查看 – 最终整体输出
Help is very helpful！
ANSYS TRAINING
实例讲解
实例一 力载荷下的拓扑优化
对一长正方形平板零件，底边中部受到均匀的压力6.5MPa，顶部两
侧受到集中载荷3.3KN。本问题的目标是在体积减少70%的条件下，
结构的柔顺度最小。 3.3KN
实例讲解
热-结构耦合分析
耦合方法
采用顺序耦合分析的方法，即首先进行整机温度场分析，然 后利用热分析结果即节点温度作为“体载荷”施加到随后的 结构分析中。
分析流程
温度场 边界条件 清除 物理环境 转换 单元 保存温度场 物理环境 转换 材料属性 温度场 计算 转换 接触算法 设置 参考温度 设置 边界条件
–PLNSOL,TOPO –or General Postproc > Plot Results > Nodal Solution… –红色表示要保留的材料 (pseudo-density 1.0)； –蓝色表示可以去掉的材料 (pseudo-density 0.0)。

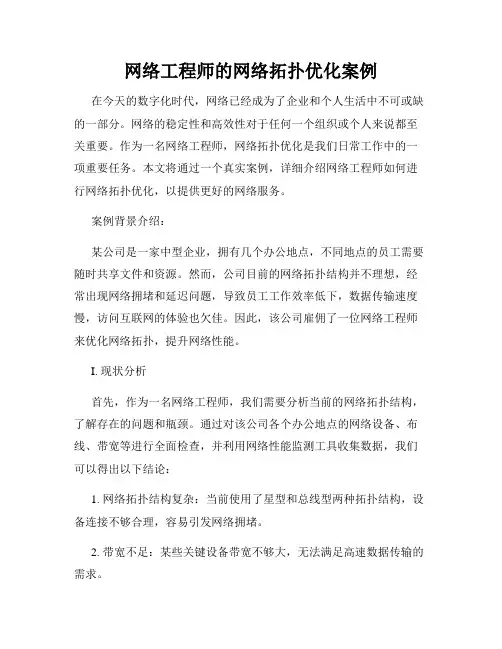

网络工程师的网络拓扑优化案例
网络工程师的网络拓扑优化案例在今天的数字化时代，网络已经成为了企业和个人生活中不可或缺的一部分。
网络的稳定性和高效性对于任何一个组织或个人来说都至关重要。
作为一名网络工程师，网络拓扑优化是我们日常工作中的一项重要任务。
本文将通过一个真实案例，详细介绍网络工程师如何进行网络拓扑优化，以提供更好的网络服务。
案例背景介绍：某公司是一家中型企业，拥有几个办公地点，不同地点的员工需要随时共享文件和资源。
然而，公司目前的网络拓扑结构并不理想，经常出现网络拥堵和延迟问题，导致员工工作效率低下，数据传输速度慢，访问互联网的体验也欠佳。
因此，该公司雇佣了一位网络工程师来优化网络拓扑，提升网络性能。
I. 现状分析首先，作为一名网络工程师，我们需要分析当前的网络拓扑结构，了解存在的问题和瓶颈。
通过对该公司各个办公地点的网络设备、布线、带宽等进行全面检查，并利用网络性能监测工具收集数据，我们可以得出以下结论：1. 网络拓扑结构复杂：当前使用了星型和总线型两种拓扑结构，设备连接不够合理，容易引发网络拥堵。
2. 带宽不足：某些关键设备带宽不够大，无法满足高速数据传输的需求。
3. 网络设备老旧：某些交换机和路由器已经使用多年，性能逐渐下降，需要进行更新和升级。
4. 安全性较低：缺乏有效的网络安全防护措施，存在安全隐患。
II. 优化方案基于对网络现状的分析，我们提出以下优化方案，并根据实际情况进行相应调整和部署。
1. 网络拓扑重新设计：根据企业的需求，选择合适的网络拓扑结构。
经过评估，我们决定采用树状拓扑结构，以提高网络的可扩展性和稳定性。
同时，我们会合理规划设备布局，减少冗余线缆。
2. 带宽优化：针对关键设备，对其带宽进行提升。
通过增加链路带宽，使得数据传输更加快速和稳定。
3. 设备升级：对老旧的交换机和路由器进行更新和升级。
引入新一代设备，提高性能和稳定性，并提供更多的管理和监控功能。
4. 网络安全加固：通过部署防火墙、入侵检测系统和访问控制策略等安全措施，提高网络的安全性和可靠性，保护企业的敏感数据。
拓扑结构优化实例
拓扑结构优化实例
拓扑结构优化是一种基于有限元分析的优化方法，通过在设计阶段对结构进行拓扑优化来实现更优的结构性能。
以汽车底盘设计为例，传统的底盘结构设计通常采用钢材制成，但是钢材比较重，会对车辆的燃油消耗和续航距离产生影响。
而拓扑结构优化可以在保证结构强度和刚度的前提下，通过优化结构的形状和材料分布来减少结构的重量，从而提高汽车的燃油经济性和续航距离。
拓扑结构优化的实现过程可以分为以下几个步骤：
1. 确定设计空间：根据具体的设计要求和场景，确定结构的设计范围和约束条件，包括结构的最大尺寸、载荷、变形限制等。
2. 网格划分：将设计空间离散化为一系列小网格，用于实施有限元分析。
3. 材料模型：确定结构的材料参数，包括弹性模量、泊松比等。
4. 设定优化目标：根据具体设计要求，确定优化目标，如最小化结构的重量、最小化材料的应力等。
5. 设计限制条件：根据设计要求和实际制造条件，设定限制条件，如最小壁厚、最小杆段长度等。
6. 拓扑优化迭代：通过有限元分析和拓扑优化算法，不断迭代调整结构的形状和材料分布，直至达到最优结构。
总之，拓扑结构优化是一种十分有效的结构设计方法，可以在保证结构强度的前提下，实现结构重量的减轻，提升汽车的燃油经济性
和续航距离，也可以应用于其他领域的结构设计。
拓扑优化算法
拓扑优化算法拓扑优化算法的新视角引言：拓扑优化算法是一种应用于工程设计领域的优化方法，通过改变物体的形状和结构来实现性能的优化。
传统的拓扑优化算法主要关注于结构的优化，而在新视角下，我们将从更广阔的角度来探讨拓扑优化算法，并重点关注其在多领域的应用和发展。
1. 多学科拓扑优化算法1.1 结构拓扑优化算法结构拓扑优化算法主要应用于建筑、桥梁和飞机等领域。
它通过改变物体的结构来优化其强度和刚度等性能指标。
1.2 流体拓扑优化算法流体拓扑优化算法被广泛用于船舶、飞机和汽车等领域，用于改进气动和流体力学性能。
它通过改变流体的流动路径和阻力分布来实现性能的优化。
1.3 电磁拓扑优化算法电磁拓扑优化算法主要应用于天线设计和电磁屏蔽等领域。
它通过改变物体的电磁特性和辐射模式来优化电磁性能。
1.4 热传导拓扑优化算法热传导拓扑优化算法主要应用于散热器和导热材料等领域。
它通过改变物体的热传导路径和导热性能来实现性能的优化。
2. 新视角下的拓扑优化算法2.1 AI辅助拓扑优化算法随着人工智能技术的发展，AI辅助拓扑优化算法已成为一个新兴领域。
它通过使用深度学习和遗传算法等技术，结合人工智能的思维方式来进行优化设计，以提高优化效果和效率。
2.2 多尺度拓扑优化算法传统的拓扑优化算法通常只考虑单一尺度的问题，在新视角下，多尺度拓扑优化算法被提出来解决多尺度耦合问题。
它可以通过在不同的尺度上进行优化，来实现结构和性能的全面优化。
2.3 混合拓扑优化算法混合拓扑优化算法是一种将多种优化方法和技术相结合的方法。
它可以通过结合不同的优化算法，如智能优化算法和进化算法等，来实现更好的优化效果。
2.4 基于生物学原理的拓扑优化算法基于生物学原理的拓扑优化算法受到自然界中生物的启发。
例如，模拟退火算法和粒子群算法等都是基于自然界中的现象和机制来进行优化设计的。
结论：拓扑优化算法在新视角下获得了更多的应用和发展，多学科拓扑优化算法的出现使得拓扑优化算法可以应用于更广泛的领域。

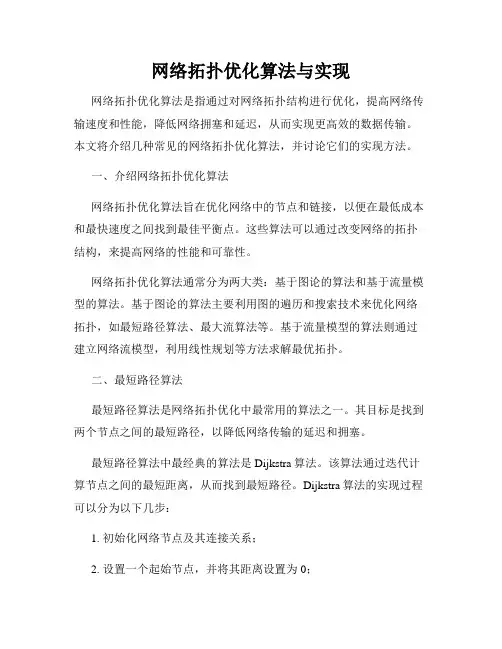

网络拓扑优化算法与实现
网络拓扑优化算法与实现网络拓扑优化算法是指通过对网络拓扑结构进行优化，提高网络传输速度和性能，降低网络拥塞和延迟，从而实现更高效的数据传输。
本文将介绍几种常见的网络拓扑优化算法，并讨论它们的实现方法。
一、介绍网络拓扑优化算法网络拓扑优化算法旨在优化网络中的节点和链接，以便在最低成本和最快速度之间找到最佳平衡点。
这些算法可以通过改变网络的拓扑结构，来提高网络的性能和可靠性。
网络拓扑优化算法通常分为两大类：基于图论的算法和基于流量模型的算法。
基于图论的算法主要利用图的遍历和搜索技术来优化网络拓扑，如最短路径算法、最大流算法等。
基于流量模型的算法则通过建立网络流模型，利用线性规划等方法求解最优拓扑。
二、最短路径算法最短路径算法是网络拓扑优化中最常用的算法之一。
其目标是找到两个节点之间的最短路径，以降低网络传输的延迟和拥塞。
最短路径算法中最经典的算法是Dijkstra算法。
该算法通过迭代计算节点之间的最短距离，从而找到最短路径。
Dijkstra算法的实现过程可以分为以下几步：1. 初始化网络节点及其连接关系；2. 设置一个起始节点，并将其距离设置为0；3. 遍历所有节点，并选择距离起始节点最近且未访问过的节点；4. 更新未访问节点的距离，并记录路径；5. 重复第3和第4步，直到遍历完所有节点。
三、最大流算法最大流算法是一种基于流量模型的拓扑优化算法，主要用于解决网络流量调度和传输最优化问题。
其目标是通过调整网络中的流量分配来达到最大化网络吞吐量的效果。
最大流算法中最著名的算法是Ford-Fulkerson算法和Edmonds-Karp 算法。
这两个算法都是基于增广路径的思想，通过不断寻找增广路径来提高流量分配的效率。
Ford-Fulkerson算法的实现过程如下：1. 初始化网络节点及其连接关系；2. 在每次迭代中，通过寻找增广路径来增加网络的流量；3. 如果找到一条增广路径，则更新流量分配，并标记已访问的边和节点；4. 重复第2和第3步，直到找不到增广路径。
拓扑优化算法
拓扑优化算法是一种用于解决图论中拓扑优化问题的算法。
该算法的主要目标是通过对图的拓扑结构进行优化，以改进网络的性能、降低延迟、提高吞吐量等。
拓扑优化算法主要包括以下几个步骤：1.图的建模：首先需要将网络转化为图的形式进行建模。
图由一组节点和连接节点的边组成，表示网络中的各个设备和设备之间的连通关系。
节点可以表示交换机、路由器、服务器等网络设备。
2.损失函数的定义：在拓扑优化中，需要定义一个损失函数来衡量网络的性能。
损失函数可以是关于延迟、带宽、能耗等指标的函数。
通过最小化损失函数，可以使得网络的性能得到最优化。
3.优化目标的设定：在拓扑优化中，需要设定一个优化目标，如最小化延迟、最大化带宽等。
优化目标的设定与具体的应用场景相关，可以根据需求进行灵活设定。
4.算法设计：根据建模和设定的优化目标，设计相应的算法来求解问题。
常见的拓扑优化算法包括遗传算法、禁忌搜索、模拟退火等。
这些算法可以根据具体的问题进行选择和调整。
5.算法实现：将设计好的算法转化为计算机程序，并进行实现。
实现过程中需要考虑算法的效率和可扩展性，以便在大规模网络中能够有效地求解问题。
6.实验和评估：根据实际场景和数据，对算法进行实验和评估。
实验可以使用真实网络数据或者仿真工具进行。
评估算法的效果和性能，对比不同算法的优缺点，为进一步优化和改进算法提供依据。
拓扑优化算法主要应用于网络设计、资源分配、流量调度等领域。
在大规模网络中，通过优化网络的拓扑结构，可以减少通信延迟、提高带宽利用率，从而改善用户体验和提升网络性能。
拓扑优化算法的研究不仅关注理论解决方案，还需要考虑实际应用中的可行性和可实施性。
因此，相关参考内容可以包括以下方面：1.拓扑优化算法的数学模型和理论基础：可以介绍拓扑优化算法的基本原理、数学模型和相关理论知识，如图论、优化理论等。
这些知识对于理解算法的原理和思想具有重要意义。
2.拓扑优化算法的应用案例：可以介绍拓扑优化算法在实际应用中的案例和应用场景。
《Ansys拓扑优化》课件
REPORTING
• 拓扑优化概述 • ANSYS拓扑优化的基本原理 • ANSYS拓扑优化的操作流程 • 拓扑优化案例分析 • 结论与展望
目录
PART 01
拓扑优化概述
REPORTING
拓扑优化的定义
拓扑优化是在给定设计空间、载荷和约束条件下，通过求解数学优化问题，确定 最优的材料分布方案，以达到结构轻量化、刚度最大化或柔度最小化的目的。
PART 05
结论与展望
REPORTING
拓扑优化在工程设计中的重要性
01
02
03
提高结构效率
通过优化材料的分布，减 少不必要的材料，降低重 量并提高结构的刚度和稳 定性。
降低制造成本
减少材料使用意味着减少 生产成本和资源消耗，同 时优化设计可降低加工难 度。
创新设计
拓扑优化能够发现传统设 计方法无法达到的全新设 计方案，为工程师提供更 多创新选择。
熟悉ANSYS软件
深入了解ANSYS拓扑优化的基本原理、操作 流程和参数设置。
建立合理的模型
根据实际工程问题，建立准确的数学模型， 并选择合适的优化算法。
迭代与调整
在优化过程中，根据收敛情况和结果反馈， 不断调整优化参数和方法。
结果验证与评估
对优化后的设计方案进行实验验证，确保其 在实际应用中的可行性和可靠性。
迭代与收敛
在优化过程中，迭代计算并检查收敛性，直 至达到预设的收敛准则或迭代次数。
结果后处理和评估
评估与验证
根据优化结果，评估设计的可行性和有效性 ，如有需要可进行实验验证。
结果后处理
查看拓扑优化结果，如等效应力、应变分布 等。
设计优化建议
拓扑优化_精品文档
-1整数变量问题变为0～1间的连续变量优化模型，获得方程（在设计变
量上松弛整数约束）的最直接方式是考虑以下问题：
min u,
uout
N
s.t.: min 1 min e Ke u f e1
N
vee V
e1
0 e 1, e 1,2,, N
其中 e 可取0-1之间的值
（6）
然而这种方程会导致较大区域内 e 是在0-1之间的值，所以必须添加额外 的约束来避免这种“灰色”区域。要求是优化结果基本上都在 e 1 或
而对于结构拓扑优化来说，其所关心的是离散结构中杆件之间的最优 连接关系或连续体中开孔的数量及位置等。拓扑优化力图通过寻求结构的 最优拓扑布局(结构内有无孔洞，孔洞的数量、位置、结构内杆件的相互 联接方式)，使得结构能够在满足一切有关平衡、应力、位移等约束条件 的情形下，将外荷载传递到支座，同时使得结构的某种性能指标达到最优。 拓扑优化的主要困难在于满足一定功能要求的结构拓扑具有无穷多种形式， 并且这些拓扑形式难以定量的描述即参数化。
结构渐进优化法(简称ESO法)
通过将无效的或低效的材料 一步步去掉，获得优化拓扑，方法通 用性好，可解决尺寸优化，还可同时 实现形状与拓扑优化(主要包括应力， 位移／刚度和临界应力等约束问题的 优化)。
2.问题的设定
柔顺机构的拓扑优化
首先假设线性弹性材料有微小的变形
柔顺结构的一个重要运用在于机电系统（MicroElectroMechanical Systems(MEMS),在该系统中小规模的计算使得很难利用刚体结构来实现铰链、 轴承以及滑块处的机动性。
如果我们只考虑线性弹性材料（只发生微小变形）的分析问题，则决定 输出位移的的有限元方法公式为：
什么是计算机网络拓扑优化请介绍几种常见的拓扑优化算法
什么是计算机网络拓扑优化请介绍几种常见的拓扑优化算法计算机网络拓扑优化是指通过调整网络中的连接关系和节点布局，以提高网络性能和效率的过程。
通过合理配置拓扑结构和优化算法，可以减少网络拥堵、提高传输速度、提升网络可靠性等。
一、什么是计算机网络拓扑优化计算机网络拓扑优化是指在网络设计和部署过程中，根据网络需求和性能目标选择合适的拓扑结构，并通过优化算法对网络拓扑进行调整和优化，以提高网络性能和效率。
拓扑结构是指网络中各个节点之间的连接关系和布局方式。
不同的拓扑结构具有不同的特点和适用场景，而优化算法则是为了提高网络的性能和效率。
二、常见的拓扑优化算法1. 最小生成树算法最小生成树算法是一种常见的拓扑优化算法，它用于寻找一个连通图的最小生成树，即通过选择最短路径或最小代价的方式连接图中的节点。
常见的最小生成树算法有Prim算法和Kruskal算法。
Prim算法从一个起始节点开始，逐步选择与当前生成树距离最近的节点加入生成树中，直到所有节点都被加入。
Kruskal算法则是按照边的权值从小到大的顺序选择边，如果已选择的边不会构成回路，则将其加入生成树中。
2. 最短路径算法最短路径算法用于寻找网络中两个节点之间的最短路径。
常见的最短路径算法有Dijkstra算法和Floyd-Warshall算法。
Dijkstra算法通过逐步选择距离起始节点最近的节点，并更新其他节点的距离值，最终找到最短路径。
Floyd-Warshall算法则是通过动态规划的思想，逐步求解任意两点之间的最短路径。
3. 负载均衡算法负载均衡算法是一种用于优化网络流量分布的拓扑优化算法。
网络负载均衡的目标是通过合理分配流量，使得网络中各个节点的负载尽可能均衡，从而提高整体网络的性能和吞吐量。
常见的负载均衡算法有轮询算法、加权轮询算法、最少连接算法等。
4. 冗余路由消除算法冗余路由消除算法是一种用于优化网络中冗余路由的拓扑优化算法。
冗余路由是指网络中存在多条路径连接同一目的地的情况，这样会导致资源浪费和传输延迟增加。
拓扑优化设计总结报告范文
拓扑优化设计总结报告范文一、引言拓扑优化设计是指通过对物理结构进行优化，以减小材料消耗并提高结构性能的方法。
本报告旨在总结拓扑优化设计的原理、方法和应用，并探讨其在工程中的价值和潜力。
二、原理与方法1. 拓扑优化设计原理拓扑优化设计的原理基于材料分布的连续变化，通过对设计域的约束和目标函数的定义，结合数值计算和优化算法，识别出最佳的结构布局。
拓扑优化设计可以在满足强度和刚度要求的条件下，最大限度地减少结构质量。
2. 拓扑优化设计方法拓扑优化设计方法通常包括以下几个步骤：1. 设计域的离散化：将设计域划分为有限个单元，每个单元的状态使用变量表示；2. 约束条件的定义：确定应力、位移、尺寸等方面的约束条件；3. 目标函数的定义：定义最小化结构质量的目标函数；4. 优化算法的选择：根据问题的性质选择适当的优化算法，如遗传算法、蚁群算法等；5. 结果的评估：通过数值计算和仿真分析，评估拓扑优化设计的可行性和有效性；6. 结果的优化：根据评估结果，对设计进行优化调整，直至达到预期要求。
三、应用案例拓扑优化设计在各个领域都有广泛的应用，下面以航空航天领域为例，介绍一个拓扑优化设计在航空结构中的应用案例。
应用案例：飞机机翼结构的拓扑优化设计飞机机翼结构设计中的一个重要指标是结构的轻量化，既要保证结构的强度和刚度，又要减少结构的质量。
拓扑优化设计是实现这一目标的有效方法。
在拓扑优化设计中，首先需要对机翼的设计域进行离散化，然后根据约束条件和目标函数，选择适当的优化算法进行计算。
经过多次优化设计迭代，可以得到最佳的机翼结构布局。
经过拓扑优化设计，可以显著减少机翼结构的质量，提高飞机的燃油效率和载荷能力。
此外，通过优化设计还可以提高机翼的刚度和稳定性，增强飞机的飞行性能和安全性。
四、价值与潜力拓扑优化设计具有以下价值和潜力：1. 资源节约：通过优化设计，可以减少结构材料的消耗，降低工程成本；2. 结构优化：可以提高结构的强度、刚度和稳定性，增强工程的性能和安全性；3. 工程创新：可以实现一些传统设计方法无法实现的创新设计；4. 提高竞争力：通过拓扑优化设计，可以提高产品的质量和性能，增强企业的市场竞争力。
(完整版)ANSYS拓扑优化原理讲解及实例操作
拓扑优化是指形状优化，有时也称为外型优化。
拓扑优化的目标是寻找承受单载荷或多载荷的物体的最正确材料分配方案。
这种方案在拓扑优化中表现为“最大刚度〞设计。
与传统的优化设计不同的是，拓扑优化不需要给出参数和优化变量的定义。
目标函数、状态变量和设计变量〔参见“优化设计〞一章〕都是预定义好的。
用户只需要给出结构的参数〔材料特性、模型、载荷等〕和要省去的材料百分比。
给每个有限元的单元赋予内部伪密度来实现。
这些伪密度用PLNSOL，TOPO命令来绘出。
拓扑优化的目标——目标函数——是在满足结构的约束〔V〕情况下减少结构的变形能。
减小结构的变形能相当于提高结构的刚度。
这个技术通过使用设计变量。
结构拓扑优化的根本思想是将寻求结构的最优拓扑问题转化为在给定的设计区域内寻求最优材料分布的问题。
通过拓扑优化分析，设计人员可以全面了解产品的结构和功能特征，可以有针对性地对总体结构和具体结构进行设计。
特别在产品设计初期，仅凭经验和想象进行零部件的设计是不够的。
只有在适当的约束条件下，充分利用拓扑优化技术进行分析，并结合丰富的设计经验，才能设计出满足最正确技术条件和工艺条件的产品。
连续体结构拓扑优化的最大优点是能在不知道结构拓扑形状的前提下，根据边界条件和载荷条件确定出较合理的结构形式，它不涉及具体结构尺寸设计，但可以提出最正确设计方案。
拓扑优化技术可以为设计人员提供全新的设计和最优的材料分布方案。
拓扑优化基于概念设计的思想，作为结果的设计空间需要被反应给设计人员并做出适当的修改。
最优的设计往往比概念设计的方案结构更轻，而性能更佳。
经过设计人员修改正的设计方案可以再经过形状和尺寸优化得到更好的方案。
5.1.2优化拓扑的数学模型优化拓扑的数学解释可以转换为寻求最优解的过程，对于他的描述是：给定系统描述和目标函数，选取一组设计变量及其范围，求设计变量的值，使得目标函数最小〔或者最大〕。
一种典型的数学表达式为：&g1x,x,v&g2x,x,vminfx,v式中，x-系统的状态变量；g1、g2-一等式和不等式的结束方程；fx,v-目标函数；-设计变量。
拓扑优化分析
Topology Optimization Analysis(拓扑优化)拓扑优化分析- 单位 : N, mm- 几何模型: Bell crank.x_t边界条件及载荷条件- 刚体上施加多个集中荷载 - 边界条件 (高级选项)- 生成载荷组确认结果- 确认密度- 确认位移- 确认优化模型形状/ 并生成Bell Crank(基于线性静态分析进行的拓扑优化)概要目的承载情况下以位移不超过0.05mm、最小体积为设计目标函数生成的模型分析结果与原模型结果进行比较.- 确认模型的目标函数和约束条件.- 对于优化后模型进行分析并与优化前模型结果进行比较.分析概要模型 (设计对象) 设置边界条件/多种载荷 进行拓扑优化并生成优化模型什么叫拓扑优化?是指对于设计对象在定义约束条件和设计变量后满足目标函数生成优化模型的分析优化问题的构成- 目标函数是指体积和质量的增加或减少. - 约束条件是指位移或者应力等. - 设计变量是指尺寸、材料等特性 .① 定义目标函数② 定义约束条件③ 定义设计变量优化问题的构成设计对象目标函数 最小体积约束条件 位移限制-0.05mm设计变量 单元形状密度优化问题的构成Step54操作步骤231. 选择[ ] (新建)2. 选择模型设定环境 、 [3维/一般模型]3. 选择单位系： [N-mm-J-sec]4. 点击确认[按钮]5. 在窗口中右击鼠标，选择 [隐藏全部导航]分析 >> 设置分析条件 101Step1. 选择模型: bell crank.x_t2. 点击[打开]几何 >> CAD 文件 >> 导入 2102操作顺序• 注意模型格式!!• 确认单位!!1. 创建 >> 选择各向同性2. 选择材料库中Aluminum Alloys3. 选择Al 6061-T64. 点击[确认]5. 点击[关闭]编号 2名称Al 6061-T6 弹性模量 71000 (N/mm²) 泊淞比 0.3密度2.7e-006 (N/mm 3)4操作步骤31251. 创建 >> 选择3D2. 激活[实体]3. 输入特性4. 点击[确认]5. 点击[关闭]操作步骤342编号 1 名称 bell crank 材料2: AL 6061-T615Step1. 选择对象: 模型(1个)2. 3D 网格生成: 选择混合网格(以六面体为主)3. 选择[高级选项]4. 去掉[高阶单元]勾选项5. 点击[确认]05操作步骤3网格 >> 生成 >> 3D 21456Step1. 选择约束窗口中的 [高级]2. 输入约束条件4. 选择[适用]静态/热分析 >> 边界条件 >> 约束 06操作步骤1423名称 约束ty 目标类型 面选择目标 选择4个 (3号) 约束自由度 TY 边界组边界组-1222Step1. 输入约束条件3. 点击[确认]静态/热分析 >> 边界条件 >> 约束 07操作步骤12名称 Rz 自由 目标类型 面 选择目标 2个(2号) 约束自由度 Tx,Ty,Tz,Rx,Ry 边界组 边界组-1111131. 选择[其它]2. 选择[刚体]3. 勾选[刚体] 4 选择[依存节点中心] 5. 选择[依存节点] 6. 视角调整到“上视图” 7. 选择拾取和框选中的圈选8. 鼠标移动到圆孔中心左击鼠标选择圆内表面9. 网格组: 刚体 10. 选择[确认]操作步骤9214 5367810操作步骤1.鼠标移动到圆孔中心左击鼠标选择圆内表面2. 点击[确认]19101. 输入[集中力]3. 点击[适用]操作步骤21名称 3_1 目标类型 节点 选择目标 1个(2号) 荷载成分 X: 400N Y: -187N 荷载组荷载组_131. 输入[集中荷载]3. 点击[适用]操作步骤31名称 4_1 目标类型 节点 选择目标 1个(2号) 荷载成分 X: 311N Y: -1748N 荷载组荷载组_1211. 选择载荷/边界工作目录树的[3_1],[4_1]2. 右击鼠标选择[复制]3. 选择复制的 [3_1-1]4. 右击鼠标选择[编辑]5. 输入名称 [3_2]6. 载荷分量 X: -3438, Y: -9217. 选择[载荷组_2]8. 选择[确认]9. 选择上面第2步中复制的[4_1-1] 10. 右击鼠标选择[编辑] 11. 输入名称 [4_2]12. 荷载分量 X: -1259, Y: 1259 13. 选择荷载组_2 14. 选择[确认]操作步骤1256 7133489101112 141. 选择载荷/边界目录树中[3_1], [4_1]2. 右击鼠标选择[复制]3. 选择复制的[3_1-1]4. 右击鼠标选择[编辑]5. 输入名称[3_3]6. 荷载分量 Z: 4457. 选择[载荷组_3]8. 选择[确认]9. 选择第2步复制的[4_1-1] 10. 右击鼠标选择[编辑] 11. 输入名称[4_3] 12. 输入荷载分量 Z: 445 13. 选择荷载组_3 14. 选择[确认]操作步骤12567133489101112141. 选择载荷/边界目录树[3_1], [4_1]2. 右击鼠标选择[复制 ]3. 选择复制后的[3_1-1]4. 右击鼠标选择[编辑]5. 输入名称 [3_4]6. 输入荷载分量 Z: -4457. 选择[荷载组_4]8. 选择[确认]9. 选择第2步复制的[4_1-1] 10. 右击鼠标选择[编辑] 11. 输入名称[4_4] 12. 输入荷载分量 Z: -445 13. 选择荷载组_4 14. 选择[确认]操作步骤1256713348910111214Step1. 选择[节点]2. 名称: 刚体传感器3. 激活选择目标4. 选择前面创建的中间节点5. 类型: 位移 组成: 总平移6. 方法: 最大绝对值7. 点击[确认]分析 >> 优化设计 >> 传感器 15操作步骤1254367Step1. 分析控制: 选择[拓扑优化 ]2. 名称: bell crank min Vol3. 优化类型: 线性静态拓扑优化/体积最小4. 创建分析子工况: 选择线性静态分析 (生成4个子工况)5. 选择子工况控制6. 通过F2键改变名称 荷载1, 荷载2, 荷载3, 荷载47. 把左面定义的条件全部移到右边分析 >> 分析控制 >> 优化设置 >> 拓扑优化设置 16操作步骤12345 67操作步骤1.子工矿 [荷载组_1]中只选[载荷1]2. [荷载组合_2]中只选[载荷2]3. [荷载组合_3]中只选[载荷3]4. [荷载组合_2]中只选[载荷2]1. 选择子工况 [荷载 1]2. 选择[子工况控制]3. 勾选[位移]4. 传感器选择[刚体传感器 ]5. 条件选择[以下(<=)]输入[0.05]6. 点击[确认]7. [荷载 2,3,4] 子工矿都按照1~6步去操作操作步骤1345672操作步骤1.选择[确认]12操作步骤1.分析各子工况下[总位移]2. 确认位移结果12Step1. 选择[拓扑优化]2. 输入材料密度[0.10]3. 选择[计算]4. 自动计算值5. 输入网格大小[6]6. 自动设置模型路径分析结果 >> 优化设计后处理 >> 生成优化模型 20操作步骤1234567Step21窗格树>> 网格>> 拓扑优化生成网格操作步骤生成拓扑优化模型 .。
拓扑优化简介拓扑优化设计流程算例
if enB max(min , en m) if max(min , en m) enB min(1, en m)
if enB min(1, en m)
xnew = max(0.001,max(x-move,min(1.,min(x+move,x.*sqrt(-dc./lmid)))))
1
nely+2
纵向
e
e
nely+1
2(nely+1)
2 1
8 7
4 3
局部
6 5
(1)
(4)
e
(2)
(3)
整体
KU F (有限元基本方程)
U ——各节点位移矩阵
建立优化模型
目标函数(min& max)
约束函数
设计变量
(x) (e )p
min
C UTF
n
( e ) pueT koue
》top(60,20,0.5,3,3)
在Matlab中运行程序行 top(60,20,0.5,3,3)
迭代次数：10
15
30
69
>imagesc
悬臂梁
左端固支
右端中间作用垂直载荷 p 1
F(2*nelx*(nely+1)+nely+2,1) = -1 fixeddofs = [1:2*(nely+1)] >top(80,50,0.5,3,3)
迭代次数：5
10
29
P1 P2
拓扑优化简介 拓扑优化设计流程 算例
目的：结构轻量化设计
拓扑优化：在给定的设计域 ，约束和载荷条件下， 确定结构构件的连接方式，结构内有无空洞、空洞 数量及位置等拓扑形式。
拓扑优化
• 连续体结构拓扑优化
– 1988年，受“微结构”思想的启发，Bendsøe与Kikuchi利 用均匀化方法，将复合材料多孔介质的概念引入结构拓 扑优化中，开创了连续体结构拓扑优化新局面。
工业装备结构分析国家重点实验室
2 拓扑优化的发展
• 连续体结构拓扑优化
– 1992年，Mlejnek等提出人工变密度法； – 1999年，基于变密度法，Rozvany与zhou等提出了SIMP理论；之 后，Sigmund与Bendsøe等，完善了该理论； – 2001年，Sigmund开发了基于SIMP模型的matlab程序，极大得推 广了结构拓扑优化。同时，Sigmund将变密度法应用到更广的领 域：柔性机构拓扑优化设计、考虑几何非线性的结构设计、多物理 场振动器构型设计、声子晶体结构、带隙材料等。
– 材料属性的理性近似模型
(RAMP: Rational Approximation of Material Properties)
工业装备结构分析国家重点实验室
3.2 结构分析
• 结构分析采用结构有限元，也可以采用有限差分 法、有限体积法等。
– 修改材料属性（SIMP）
ρ↔E↔K
– 有限元分析 – 提供响应值，计算目标函数，约束函数，灵敏度等
• 棋盘格式、网格依赖性采用正则化的方法解决。
– 由于非网格相关的过滤方法实现简单，求解效率高，成为目前主流 方法。包括灵敏度过滤、密度过滤（线性密度过滤、非线性密度过 滤）
工业装备结构分析国家重点实验室
3.5 SiPESC.TOPO
• SiPESC.TOPO是依托于SiPESC平台的开放式结构 有限元分析系统与工程数据库以及后处理软件 jifex， • 基于SIMP方法以及最新拓扑优化技术开发的结构拓 扑优化程序；实现了消除棋盘格式、网格依赖性等 数值问题的方法；
