生产测井仪器(1)
测井 考试题及答案
测井考试题及答案一、单项选择题（每题2分，共20分）1. 测井技术主要用于以下哪个领域？A. 地质勘探B. 石油钻探C. 环境监测D. 医学成像答案：B2. 电法测井中，哪种仪器用于测量岩石的电阻率？A. 自然电位仪B. 电磁波传播仪C. 伽马射线仪D. 电阻率仪答案：D3. 以下哪种测井方法可以用于确定地层的孔隙度？A. 声波测井B. 伽马射线测井C. 中子测井D. 电阻率测井答案：C4. 测井曲线上的“泥岩基线”是指：A. 泥岩层的深度B. 泥岩层的电阻率C. 泥岩层的声波时差D. 泥岩层的伽马射线强度答案：B5. 以下哪种测井仪器可以测量地层的密度？A. 电磁波传播仪B. 伽马射线仪C. 密度仪D. 自然伽马仪答案：C6. 测井解释中，哪种曲线可以反映地层的渗透性？A. 自然电位曲线B. 电阻率曲线C. 伽马射线曲线D. 声波时差曲线答案：B7. 测井资料解释时，哪种岩石的伽马射线强度最高？A. 砂岩B. 泥岩C. 石灰岩D. 煤层答案：D8. 测井曲线上，渗透性地层的电阻率曲线通常表现为：A. 低值B. 高值C. 无明显变化D. 先高后低答案：B9. 以下哪种测井方法可以用于识别油水界面？A. 电阻率测井B. 伽马射线测井C. 声波测井D. 中子测井答案：A10. 测井解释中，以下哪种曲线可以反映地层的含气性？A. 自然电位曲线B. 电阻率曲线C. 伽马射线曲线D. 密度曲线答案：B二、多项选择题（每题3分，共15分）11. 测井技术可以用于以下哪些目的？A. 确定地层的岩性B. 识别油气水界面C. 计算地层的孔隙度D. 监测井下作业答案：ABCD12. 以下哪些因素会影响电阻率测井的读数？A. 地层的孔隙度B. 地层的渗透性C. 地层的含水饱和度D. 地层的温度答案：ACD13. 测井曲线上的异常通常与以下哪些因素有关？A. 地层的岩性变化B. 地层的渗透性变化C. 地层的压力变化D. 地层的温度变化答案：ABC14. 以下哪些测井方法可以用于确定地层的含气性？A. 电阻率测井B. 中子测井C. 伽马射线测井D. 密度测井答案：ABD15. 测井解释中，以下哪些曲线可以反映地层的渗透性？A. 电阻率曲线B. 伽马射线曲线C. 声波时差曲线D. 中子孔隙度曲线答案：ACD三、填空题（每题2分，共20分）16. 测井技术中，_________ 曲线可以反映地层的电阻率变化。
测井技术

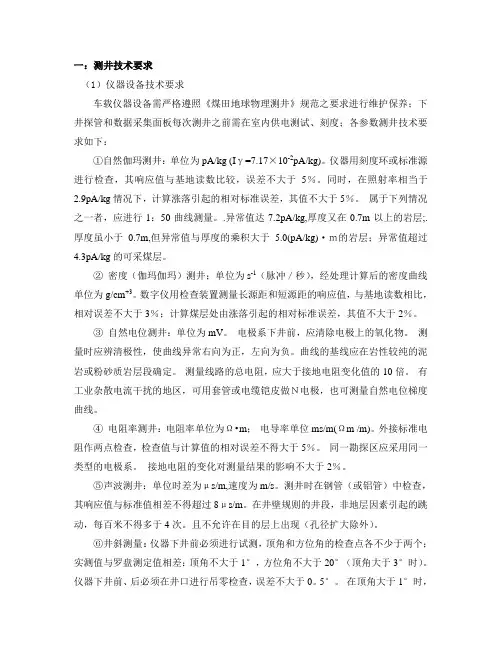

一：测井技术要求（1）仪器设备技术要求车载仪器设备需严格遵照《煤田地球物理测井》规范之要求进行维护保养；下井探管和数据采集面板每次测井之前需在室内供电测试、刻度；各参数测井技术要求如下：①自然伽玛测井：单位为pA/kg (Iγ=7.17×10-2pA/kg)。
仪器用刻度环或标准源进行检查，其响应值与基地读数比较，误差不大于5％。
同时，在照射率相当于2.9pA/kg情况下，计算涨落引起的相对标准误差，其值不大于5％。
属于下列情况之一者，应进行1：50曲线测量。
.异常值达7.2pA/kg,厚度又在0.7m以上的岩层;.厚度虽小于0.7m,但异常值与厚度的乘积大于 5.0(pA/kg)·ｍ的岩层；异常值超过4.3pA/kg的可采煤层。
②密度（伽玛伽玛）测井；单位为s-1（脉冲／秒），经处理计算后的密度曲线单位为g/cm+3。
数字仪用检查装置测量长源距和短源距的响应值，与基地读数相比，相对误差不大于3％；计算煤层处由涨落引起的相对标准误差，其值不大于2％。
③自然电位测井：单位为mV。
电极系下井前，应清除电极上的氧化物。
测量时应辨清极性，使曲线异常右向为正，左向为负。
曲线的基线应在岩性较纯的泥岩或粉砂质岩层段确定。
测量线路的总电阻，应大于接地电阻变化值的10倍。
有工业杂散电流干扰的地区，可用套管或电缆铠皮做Ｎ电极，也可测量自然电位梯度曲线。
④电阻率测井：电阻率单位为Ω•m；电导率单位ms/m(Ωm /m)。
外接标准电阻作两点检查，检查值与计算值的相对误差不得大于5％。
同一勘探区应采用同一类型的电极系。
接地电阻的变化对测量结果的影响不大于2％。
⑤声波测井：单位时差为μs/m,速度为m/s。
测井时在钢管（或铝管）中检查，其响应值与标准值相差不得超过8μs/m。
在井壁规则的井段，非地层因素引起的跳动，每百米不得多于4次。
且不允许在目的层上出现（孔径扩大除外）。
⑥井斜测量：仪器下井前必须进行试测，顶角和方位角的检查点各不少于两个；实测值与罗盘测定值相差：顶角不大于1°，方位角不大于20°（顶角大于3°时）。
核磁共振成像(MREX)测井仪及其应用
文献标识码 ： Ｂ
文 章 编 号 ： ０ ４９ ３ （ ０７ ０ ．０ ４０ １０ －１４ ２ ０ ） １０ ５－５
０ 引 言
核磁共 振成像 测井 技术 的发展 为储层 物性 分 析和
流体 识别提 供 了有力 的手段 。核磁 共振成像 测井发 展
２ 工 作 测 量 模 式 及特 点
２ １ 仪器 工作 测量模 式 ．
产的核磁共振成像 测井仪进行 了分析 对比； 结合该仪器在 河南油田的使 用情况 ， 文章 重点描述 了核 磁共振成像 （ Ｅ ＭＲ Ｘ）
测井资料 的解释和处理方法 。
关 键 词 ： 磁 共 振 ；成像 测 井 ；工作 原理 ； 术性 能指 标 ； 用 实例 核 技 应
中 图 法分 类 号 ：Ｐ ３ ． ６ １８
集和测量参数上与 Ｆ ＯＬ略有差别 ， Ｅ＋ Ｉ 以保证测量信 息包含有更多的气体信息 ， 利用这种测量模式可 以得
到储 层 中气 、 、 三种 流 体 的 ２ 布谱 ， 观 显 示 油 水 分 直
储 层流 体性 质 。
２ ２ 仪器特 点 ．
同流体 中氢 核 元 素 的核 磁 共 振 性 质所 受 到 的影 响不 同， 区分储 层孔 隙 中的流 体性质 ， 并根据 不 同流 体 的弛
ＭＲ Ｘ测井 仪器共 有 三种 测 量 模式 ： Ｅ模 式 ，Ｅ Ｅ Ｆ Ｆ ＋Ｏ Ｌ模式 和 Ｆ Ｉ Ｅ＋Ｇ Ｓ模 式 。Ｆ Ａ Ｅ测 量 模式 属 于 地层
至今 ， 以国际三大测 井 公 司 （ 伦 贝谢 、 斯 哈里 伯顿 和 阿 特拉 斯 ） 主分别 研制 开发 了具有 自己特 色 的 核磁 共 为 振 成像测井 仪器 。河南 油 田引进 的核磁共 振成像 测井
维普资讯
石油钻井中的井下测井仪器使用指南
石油钻井中的井下测井仪器使用指南井下测井是指通过使用各种仪器和技术手段，对井内的地层进行详细的测量和分析。
石油钻井中的井下测井仪器使用指南致力于帮助钻井工程师在油井钻探和生产过程中正确选择和使用井下测井仪器，以获得准确的地层参数数据和优化钻井结果。
本文将介绍常见的井下测井仪器，并提供使用指南，包括测井仪器的选择、操作方法和常见问题解答。
1. 自由曲线仪(Free Point Indicator)：自由曲线仪是一种用于测量固定故障位置的测井工具。
在进行海外钻井活动时，它可用于测量管柱的自由长度并确定爆炸裂纹位置。
使用时需要注意以下几点：- 在运行自由曲线仪之前，务必确保井孔内没有其他工具或障碍物。
- 安装自由曲线仪时应根据工作环境调整其敏感度，以确保准确的测量结果。
- 当自由曲线仪出现故障时，必须立即停止操作，检查仪器是否损坏。
2. 测井仪(Logging Tool)：测井仪是一种能够进行地层测量和数据记录的工具。
常见的测井仪包括电阻率测井仪、自然伽玛射线测井仪、声波测井仪等。
使用测井仪时需要注意以下几点：- 根据井孔的特征和测井目的选择合适的测井仪。
- 在使用测井仪之前，检查仪器是否完好，电池是否充电，探头是否清洁。
- 将测井仪缓慢地降入井孔，在下降和上升的过程中平稳操作，以避免损坏仪器或产生误差。
3. 旁远探测器(Sidekick)：旁远探测器是一种用于测量井眼直径和探测井孔壁上各种缺陷的测井工具。
使用旁远探测器时需要遵循以下指南：- 在使用旁远探测器之前，清洁井眼内的堵塞物，并确保仪器和电缆没有损坏。
- 安装旁远探测器时，根据井眼的尺寸和形状适当调整测量参数。
- 在探测井孔壁上的缺陷时，移动旁远探测器的位置以获得完整的测量数据。
4. 测井电缆(Logging Cable)：测井电缆将井下测井仪器与地面设备连接起来，用于传输数据和供应电源。
使用测井电缆时需要注意以下几点：- 在使用测井电缆之前，检查电缆是否有明显的损坏，如断裂或磨损。
石油测井仪器生产工艺流程
石油测井仪器生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!石油测井仪器是用于测量地层岩石性质的设备，其生产工艺流程较为复杂，主要包括以下几个步骤：1. 设计阶段在设计阶段，首先要进行市场调研，了解用户需求和行业动态。
测井仪器原理
测井仪器原理测井仪器是一种用于地质勘探和油田开发的重要工具，它通过测量地下岩石的物理性质来获取地层信息，为油气勘探和开发提供关键数据支持。
测井仪器的原理是基于地下岩石对射入的能量（如电磁波、声波等）的响应，通过分析这些响应信号来推断地层的性质和构造。
本文将从测井仪器的工作原理、常见类型和应用领域等方面进行介绍。
首先，测井仪器的工作原理主要涉及地球物理学中的电磁波、声波和核磁共振等知识。
在测井过程中，测井仪器会向地下发送特定频率和能量的电磁波或声波，当这些能量穿过地层时，不同类型的岩石会对其产生不同的响应。
通过接收和分析这些响应信号，测井仪器可以推断地层的含油气性质、渗透率、孔隙度等重要参数。
此外，核磁共振测井则是利用原子核在外加磁场和射频场作用下的共振现象，来获取地层的物性参数。
其次，测井仪器根据不同的工作原理和应用需求，可以分为电测井、声波测井、核磁共振测井等多种类型。
电测井是利用地下岩石对电磁波的导电性或介电常数差异来进行测量，主要用于识别含水、含油、含气层位和评价地层孔隙度。
声波测井则是通过发送声波信号，测量地层对声波的速度和衰减等参数，用于判断地层的岩性、孔隙度和渗透率等信息。
而核磁共振测井则是利用地下岩石中的氢核或其他核对外加磁场和射频场的共振响应，来获取地层孔隙度、流体类型和饱和度等参数。
最后，测井仪器在石油勘探开发中有着广泛的应用。
它可以帮助地质学家和工程师了解地下地层的构造、性质和流体分布情况，为油气勘探、油藏评价和油田开发提供重要的技术支持。
通过测井仪器获取的地层数据，可以帮助油田工程师进行钻井设计、油藏开发和生产管理，最大限度地提高油气田的勘探开发效率和经济效益。
总之，测井仪器作为一种重要的地质勘探工具，其原理和应用涉及地球物理学、地质学和工程技术等多个领域。
通过对地下岩石物理性质的测量和分析，测井仪器可以为油气勘探和开发提供准确、可靠的地层信息，对于提高油气田的勘探开发效率和资源利用率具有重要意义。
水平井生产测井仪器介绍及应用
可以在井 眼圆周 ６ ０ 度 间隔细致测量周 围流体 的流
速 。仪 器 中有 一 个相 对 方 位测 量 传 感 器 ， 以指 示 井
眼 的高边 ］ 。
２ 阵 列 式 仪 器 组 合 优 点
ＭＡ Ｐ Ｓ 井 下 仪器 在 井筒 介 ： 金建勋（ １ ９ ７ ９ － ） ， 男， 工程师 ， ２ ０ ０ ２ 年毕业 于成都理工大 学电子仪 器及测量技术专业 ， 现从 事生产测井现场 资料采
集及 生产测 井新技术先 导性应 用。
轴环固定 的弹簧笼 内壁 ， 来测量周围靠近套管 的流
体 的 电容 。根 据油 ， 气 和水具 有不 同的 电介 常数 ， 来 鉴 别 大斜 度 井 和水 平 井 的 不 同流 态 。所 有 １ ２ 个 传
上配 置 多个 持 率 传感 器 ， 实 时测量 记 录井 中各 相 流
体流动形态 ， 并能很好的解决常规仪器只能中心采 样 不 能探 测 到 的全截 面 流体 的 问题 ， 较好 重 现 井 筒
２ ０ １ ５ 年第 ３ 期 总第 ２ ０ ７ 期
国 外 测 井 技 术
Ｗ ０Ｒ Ｌ Ｄ ｗ Ｅ Ｌ Ｌ Ｌ ０ＧＧ Ｉ ＮＧ ＴＥ ＣＨＮ０Ｌ ０ＧＹ
Ｊ ｕ ｎ ． ２ ０ １ ５
Ｔ ｏ ｔ ａ ｌ ２ ０ ７
２３
・
综
述・
水平井生产测 井仪 器介绍及应 用
金建勋 胡海涛 吴玲敏 陶 俊 寇建 东
得 各相 真实 持率 。
感 器 的数 值 同时传 送 到地 面或井 下存 储 短节 。在一
个 井 眼平 面 ， 直径 方 向的横 截 面 ， 而非 沿线 采取 的测
石油测井生产安全技术测井设备及主要部位
石油测井生产安全技术(二)测井设备及主要部位一、测井绞车(一)测井绞车的用途测井、射孔等作业使用的电缆是缠放在绞车滚筒上，滚筒借助于汽车发动机的动力而转动，从而控制电缆在井内按要求的速度上提和下放。
(二）测井绞车的结构1.汽车底盘。
供给绞车动力，装载并运移绞车、电缆及其他配套设备。
2.传动系统。
包括动力选择箱、液压泵、液压马达等液压动力传动设备、减速器、传动轴及传动链条。
传动系统担负着作业所需动力的传递。
3.绞车。
用于测井或射孔时起升或下放电缆、测井仪器及工具。
4.车身和支承底盘。
用于支承绞车及其传动系统等，并提供驾驶室、操作室和绞车室。
5.操作装置。
包括副排档装置、副油门装置、副离合器、盘绳器及刹车装置。
用于作业时对绞车控制或操纵。
6.气路系统。
用于设备的控制或操纵。
(三)测井绞车的安全操作操作绞车就是通过操纵动力和变速系统使电缆滚筒以不同的速度和方向转动，从而使电缆及测井仪器在井中下放或上提，达到完成各项作业的目的。
操作绞车只要做到操作措施得当、操作准确并做到井口慢、井底慢、特殊井段慢、遇阻、遇卡慢等，就能做到安全生产。
具体说有以下操作要点：1．测井绞车应摆放在距井25m远的上风头位置，对正井口滑轮，打好掩木。
2．起下电缆时，速度要均匀，不准猛提、猛刹，随时观察电缆运行张力读数，及时判断遇阻、遇卡。
在进行井壁取心作业时，拉力增到25kN时，必须立即停车，然后慢速上下活动防止拉断岩心筒的钢丝绳，以免岩心筒落井。
3．仪器(射孔器)放人或起出井口时，应注意听从井口操作手和操作工程师的指挥，防止拉掉或摔坏仪器(射孔器)，甚至发生伤人事故。
4．注意盘齐电缆，同时做好电缆的清洁保养和防锈维护。
5．在斜井、“狗腿子”井等特殊井况下作业时，容易遇阻和遇卡，仪器和电缆下放速度要比直井慢，下放时要保持匀速，不准高速下放。
发现遇阻时，不准硬冲，同时应避免仪器在井中长时间停留，要及时上提，防止遇卡。
6．井壁取心上提至套管鞋前，过油管射孔上提到油管喇叭口前，必须放慢速度，等仪器进入套管(油管)后再加快速度，防止卡掉仪器。
脉冲中子氧活化测井仪用户手册1
脉冲中子氧活化测井仪用户手册1 概述目前我国许多油田已进入三次采油阶段，注聚合物使得许多井内的黏度增加，传统的涡轮流量计和同位素视踪法已不能获得满意的测量效果。
电磁流量计虽可对笼统正注注聚井进行测量，但对于笼统反注和配注井却无法正确测量。
我们公司生产的这种测井仪器可以满足注聚合物水井吸液剖面测井工作的需要，同时该仪器对水井的找窜、找漏也可进行正确判断，可为三次采油及工程技术改造提供可靠的注入剖面测井资料。
仪器采用三芯供电方式，单发三收，单向测量方式，可通过仪器掉头方式，来实现双向水流的测量。
仪器采用20.83K的曼玛来进行传输，并可以下传指令l来控制中子发生器的工作状况。
2仪器的基本数据和技术指标：2.1 几何尺寸：仪器外径：43mm仪器总长：4500mm中子发生器短接：2100mm采集传输短接：2470mm近探测器距离：450mm中探测器距离：900mm远探测器距离：1800mm2.2 技术指标：2.2.1适用范围：仪器可用于笼统井的测量，也可用于配注井的测量。
耐温125 ℃耐压60MPA 2.2.2仪器技术指标仪器三芯供电（探测传输供电）：75V，一般工作电流85mA左右，灯丝工作时可达100mA以上。
仪器二芯供电（靶压供电）：80V，80mA左右。
当需要增加或减小中子产额时，可适当增加或减小供电电压。
仪器信号传输采用20.83K的曼玛信号，可下发指令。
3 仪器基本结构和工作原理3.1仪器的结构仪器主要由两部分组成：采集传输短接和中子发生器短接。
采集传输短接里又包括五芯接插件、磁性定位器、电源总承部分、远探测器、电路处理部分、阳极脉冲电路总承、中探测器和近探测器和七芯接插件等部分。
连接形式见（附图1）：其中五芯接插件的外壳习惯上称为三芯，为仪器采集传输电路供电芯。
五芯接插件的一环（中间芯）习惯上称为二芯，为中子管靶压供电芯。
五芯接插件的三环习惯上称为一芯，专门用来进行信号的传输。
七芯接插件的定义为一芯为信号线，二芯为靶压供电线，三芯为电路供电线，四芯、五芯为灯丝供电线，六芯为地线，中间芯为阳极脉冲线。
三常用测井仪器介绍.
1.6 交叉多极子阵列声波测井仪 XMAC-II( Cross-Multipole Array Acoustilog)
XMAC是一种新型声波测井仪器，它在
MAC的基础上对其接受部分做了进一步的改进。
不仅可以采集到全波单极子波列、偶极子波列，
还可以采集到交叉偶极子波列。从软地层、未
固化的砂岩地层到低孔隙度、裂缝碳酸岩地层
差自动地平均进行井眼补偿。在两个接收探头上的首
波时间取决于在井眼附近地层中的首波传播路径。为
了取得垮塌地层的精确声波速度测量，要求使用长源
距的声波仪，具有探测深度更深，受大井眼的影响小
的特点。
AC技术指标(1603)：
– 直径
3.38in 85.7mm
– 长度
19.17ft 5.842m
– 重量
320 lb 145.2kg
每次测井要记录8组波形，以便更好地进 行相关对比，提取准确的纵波、横波和斯 通利波速度。
MAC质量控制（2）
仪器保持居中(加合适的扶正器)，以免记录到 的信息不能反映真实的地层情况。
每次测量必须重复测量50米，以检查仪器的稳 定性、重复性。
若测量横波，误差范围为±2.5 微秒/英尺， 若测量纵波, 误差范围为±1 微秒/英尺， 若测量横波的 △T,测量精度为读值的5%，若 测量纵波的 △T,测量精度为读值的3%。
DLL应用条件：
最小井眼直径 5.5 in 139.7 mm 最大井眼直径 24 in 576 mm 泥浆电阻率范围 0.015Ω.m to 3.0Ω.m
–DLL优点和地质应用：
分辨含盐水层和含烃层，可动烃指示； 确定地层真电阻率，盐水钻井液中的电阻率测量； 估计钻井液滤液侵入深度； 地层对比； 帮助确定Archie、Humble、Tixier等公式的参数。
测井仪器方法及原理-第一章1
I
4 AM
VN
I
4 AN
上一页 下一页
普通电阻率测井原理 （电阻率公式推导）
• 由上两式可得M、N两点间的电位差V为
V VM VN
MN 4 AM AN
I
上一页
下一页
普通电阻率测井原理 （电阻率公式推导）
• 显然M、N间的平均电阻率 为
• 令
4 AM AN V MN 4 AM AN MN
电流聚焦测井方法
• 既然在实际测井中，电极是柱面，周围的盐水 泥浆也是柱壳，地层是层状，沿径向是均匀的， 那么能否将电流设计成沿径向流动，这样，虽然 盐水泥浆（均质）的电阻率非常小，但它与径向 均匀的地层电阻是串联关系呢？ • 据此，人们设计了电流聚焦式侧向测井仪。
电流聚焦测井方法
图1-2 电极系、地层、岩盐的相互关系示意(三侧向）
侧向测井仪器测量原理
图1-3
三侧向测井仪电极系和主电流层示意图
三侧向测井仪器测量原理
上一页 下一页
普通电阻率测井原理
• 由上面普通电阻率测井原理我们知道，在 存在盐水泥浆和膏盐的地层中， 由于其电 阻率很低，分流作用非常强，使普通电阻 率测井无法进行。为了改善该情况，人们 提出了电流聚焦测井方法。
上一页
下一页
电流聚焦测井方法
普通电阻率测井方法是把供电电极当成 点电极，电流是沿以点电极为球心的球的 半径方向，向四面流动，其等电位面是球 面。在实际测井中，电极是柱面，周围的 盐水泥浆也是柱壳，实际地层也是层状， 而非均质无限大，这就破坏了普通电阻率 测井的基本假设。
FR S
w
（1——2）
2 w
上一页
下一页
1_.测井仪器基础知识
• 中子、密度和声波测井值不仅与孔隙度 有关，而且也与岩性、孔隙流体性质有 关，孔隙度测井的探测深度一般都较小， 声波测井探测深度10cm，密度测井探测 深度15cm，中子测井探测深度30cm。
测井主要应用
测井系列的选择
最佳测井系列的确定。
测井系列的选择往往是以能否比较清楚地鉴别岩性、划 分储集层，比较精确地提供主要地质参数以及能够比较可靠 的评价油气水层。
电性曲线
侧向测井：供电电极上下 方各加了两个同极性的电流屏 蔽电极，使供电电流聚集成薄 板状垂直流向地层，适当发散 后流向回路电极，根据所测电 位差的Um,求出地层电阻率。
深侧向探测半径为1.82米， 浅侧向1.01米。
测井条件：咸水泥浆、高 阻薄层、碳酸岩地区。 Rxo<Rt Rmf接近Rw。
电性曲线
率，用自动记录仪连续记录地层电阻率随井深的变化，所记录的曲线称为电阻
率曲线。
测井主要应用
常规测井系列
小数控测井系列 3700测井系列
5700成像测井系列
STARⅡ：声、电成像测井仪
XMAC HDIL TBRT ：交叉多极阵列声波测井仪 ：高分辨率感应测井仪 ：薄层电阻率测井仪
SBT
SL NMR
：分区式水泥胶结测井仪
电性曲线
感应测井：感应测井利用交流电 的互感原理测量地层导电性，发射线 圈通以固定频率、固定幅度的正弦交 流电。它将在周围介质中形成交变电 磁场，接收线圈产生感应电动势，电 动势的大小与介质电导率有关，再把 电导率转换成电阻率，就是感应电阻 率曲线。深、中感应同用一个发射线 圈，接收线圈是独立的。 深感应。探测半径为1.62米，中 感应探测半径为0.8米。 测井条件：淡水泥浆，砂泥岩剖 面，储层为中低储层〈50 m。中厚层 （h>2m）(层越厚复围岩影响越小）。 Rxo>Rt Rmf>3Rw
石油工程测井13_第4章生产测井和电缆地层测试器
1.生产测井的概念、分类及用途
测量对象为井内流体。 划分井筒注入剖面和产出剖面；
流动剖面测井系列
评价地层的吸入或产出特性；
找出射开层的水淹段和水源； 研究油气井的产状和油气藏动态。 测量对象为油气产层。
生 产 测 井
划分水淹层；
储层监测测井系列
监视(水油和油气)界面的移动； 确定地层压力和温度； 评价地层含油气饱和度的变化情况。 测量对象为井身结构。 检查水泥胶结质量； 监视套管技术状况； 确定井下水动力的完整性；
f Yh h YL L Yh YL 1
f L Yh h L
持水率测井（water hold-up meter）
持水率的测量方法主要有: 电容法持水率计 放射性低能伽马持水率计
持水率测井（water hold-up meter）
（一）电容法持水率计 电容法持水率计利用油气与水 的介电特性差异测定水的含量。 由于碳氢化合物与水具有显著不 同的介电常数（水的相对介电常 数为60-80,油气的相对介电常数 为1.0-4.0），因此，电容法持水 率计把流体介电特性的差异转换 为电容量的大小，从而实现对流 体成分的区分。
采油工程测井系列
评价地层酸化、压裂、封堵等作业效果。
2.现场油气田开发监测的生产测井组合
监测任务 划分产出剖 面、评价地 层生产性质 井的种类 地层状况 井中流体 主要方法 辅助方法
自喷井、气举 井、机抽井
金属套管 (未射孔) 金属套管 (已射孔)
正常
盐水水淹
井温计、压力计、流 GR、接箍定 油、气、水 体密度计、持水率计、 位仪、井径仪 流量测井 油、气、水 油、气、水 中子寿命测井仪、井 温计 次生伽马能谱仪、井 温计
[工作]井下仪器简介
![[工作]井下仪器简介](https://img.taocdn.com/s3/m/a12acf729a6648d7c1c708a1284ac850ac020441.png)
仪器简介目录一、信号传输方式 (1)1、编码传输方式 (1)2、脉冲传输方式 (4)二、仪器工作原理及刻度方法 (5)1、CCL磁定位仪 (5)2、自然伽马仪 (6)3、流体密度仪 (7)4、压力仪 (7)5、温度仪 (8)6、持水率仪 (9)7、流量计 (9)三、其它仪器工作原理 (14)1、X-Y井径仪 (14)2、四十臂井径仪 (14)3、四十独立臂井径仪 (15)仪器简介由于我们主要的测井项目是两个剖面测井，因此主要介绍这两个剖面测井所用的仪器。
也就是七个参数的仪器。
分三个部分介绍：信号传输方式、仪器原理和刻度。
一、信号传输方式我们所用的基本上有两种传输方式：编码传输方式和脉冲传输方式。
1、编码传输方式编码传输方式是通过遥传短节（WTC）分时传送到电缆至地面仪，编码形式为曼彻斯特码，一次可以测量多种参数。
WTC实际上是一个双微处理器系统。
六参数中的每一个仪器内部都有一个与之进行通讯的A1板。
在这块板上设置有该仪器的地址。
WTC中微处理器D2主要负责与井下仪器的A1板的相互通讯。
此处理器在程序的支持下依次对各个仪器进行寻址，经内部总线传送到各仪器的A1板，A1板中经解调电路解调成不归零码。
A1板中的微处理器D3在程序支持下，确认所接收到的地址与其设定的地址是否相同，如果不同则仪器没有任何动作；如果相同，就会将该仪器测得的数据发送到内部总线上。
WTC接到此数据，经微处理器处理后将同步、仪器地址、数据、齐偶校验等信号以曼彻斯特码的形式发送到电缆上，地面系统根据这些信号可以检测出每一种仪器的数据。
WTC每寻址一支仪器需要4ms，一帧寻址10支仪器，所用时间为40ms。
所以，每支仪器40ms才被寻址一次，每秒有25帧数据产生。
这样，每个仪器的地址和数据被不断地送到地面设备中，地面系统将这些信息处理后，即可得到每个仪器的测量参数。
一般来说，仪器要求总线工作电压为33—35V。
现在的编码传输普遍采用单片机技术，通过对测井信号进行数据采集、编码、解码等智能化处理，将多参数组合测井仪测试的数据通过单心电缆一帧帧的时分传送到地面。
生产测井
多臂井径
X-Y 8ARM 36ARM 60ARM 40ARM
原理： D=do+k*U/I
Do----仪器外径 K----系数 I----井下供电电流 U----电压差
图10 多臂井径检查套管状况图
图11
生产测井
一、概论 二、吸水剖面测井
三、产出剖面测井
四、剩余油测井 五、工程测井
一、总论
生产测井的概念： 指在油井（包括采油井、 注水井、观察井等）投产后 至报废整个生产过程中，所 进行的地球物理测井的统称
生产测井的分类
测井项目 电磁类：磁性定位仪，磁测井仪，电磁测厚仪，管 子分析仪（垂直测井），方位井斜仪，电容式持水 率仪，超高频含水率仪 放射性类：伽马仪，自然伽马能谱仪，中子伽马仪 ，中子寿命测井仪，中子—中子测井仪，C/O能谱测 井仪，伽马密度测井仪，核示踪流量仪 热学类：井温仪，径向微差井温仪 声学类：声幅测井，声波变密度测井，噪声测井， 超声波成像测井（井下电视） 机械类：系列井径（ 8 ， 36 ， 40 ， 60 ， X-Y 井径）， 应变压力计，涡轮流量计，压差密度计，放射性物 质释放器，流体取样仪
三、产出剖面测井技术
各参数简介
GR CCL
TEMP
压力计 原理：压力仪是一种应变压力计，其传感器是
一个应变电阻，它是组成电桥电路的其中
一个电阻。当外界压力变化时，应变电阻
R 变化，电位差也相应的变化，此信号经
差分放大器和电压频率转换器后，使压力 的变化变成频率的变化，输出信号送到接 收发送板。
2、主要技术指标
仪器外径：89mm 仪器长度：4160mm 最大耐温：132℃ 最大耐压：100MPa 最大测速：0.9m/min 3、适用范围： 地层孔隙度φ>15% ，测井井段理想情况下应小于 300m 。井 筒规则、固井质量好，测井前必须用通井规进行通井并洗 井，新井固井十天后方可能进行测井。
生产测井仪器介绍
§ 2.3 声波全波列测井
由于固井声幅测井存在一个重要的缺陷：它 只能反映水泥环与套管的胶结情况，而不能反映 水泥环与地层的胶结情况。因此，上世纪八十年 代中期，在声幅测井的基础上，发展出了声波全 波列测井，也叫声波变密度测井。它与声幅测井 组合使用，可更多地提供有关水泥胶结情况判断 水泥环第二界面的胶结情况。
本讲座主要根据上述三部分内容结合我公司现有 的仪器介绍它们的测量原理，测量方法以及应用情况。
2 2024/6/15
第一章 概述
在测井作业中，对下套管固井以前进行的测井称裸眼测
井。在油井投产后直到报废为止的整个生产过程中，凡采
用地球物理测井工艺技术进行井下测量并录取资料的工作，
统称生产测井。生产测井内容很多，主要有检查固井质量、
CBL仪器纵向分辨力差，对仪器偏心很 敏感，对微环空敏感。而PET对微环空和 仪器偏心均CBL不敏感，它可准确给出窜 槽位置和宽度，纵向分辨力强，可全面评 价水泥胶结及套管质量状况。
28 2024/6/15
第三章 检查套管质量
套管质量目前有很多种方法，新疆油 田常用的方法有二类。即：井径测量法 （多臂井径仪）、超声波测量法 （PET,CAST）,下面将分别介绍。
由于套管钢材衰减性质不变，而测井过程中声波在第一界 面传播路径不变，因此，信号在套管内的衰减是常数。
4. 沿套管旁的衰减：
滑行波传播时，声波的辐射将部分能量转移到在相邻介质
中去，环外的性质及其分布状态对转移量影响很大。当滑行波
通过“自由套管”时，能量转移比较小，使记录到的声波幅度
较大；在水泥胶结好处，滑行波通过的时候，能量转移很多，
14 2024/6/15
四、声波全波列曲线以及VDL图
SY_T 6182-2021 生产测井仪刻度规范(1)
附录F
（资料性）
取样式含水率仪刻度记录取样式含水率仪刻度记录格式见表F.1。
附录G
（资料性）
过流式含水率刻度记录G.1过流式含水率仪刻度记录格式见表G.1。
G.2过流式含水率仪刻度图版数据表格式见表G.2。
G.3过流式含水率仪刻度图版格式如图G.1所示。
图G1过流式含水率仪刻度图版
附录H
（资料性）
压差流体密度仪刻度记录压差流体密度仪刻度记录格式见表H.1。
附录I
（资料性）
伽马流体密度仪刻度记录
伽马流体密度仪刻度记录格式见表11。
表11伽马流体密度仪刻度记录
附录J
（资料性）
音叉流体密度仪刻度记录音叉流体密度仪刻度记录格式见表J.1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路
探头
生产测井仪器(1)
一、多参数测井—产出剖面测井系列
产出剖面测井:主要监测油井投产后,各产层产出状况、含水 高低、是否需要进行措施改造以及各类油层开发效果,从而为油 田实施卡堵水、调整注采方案等方面提供可靠的依据。产出剖 面测井技术分产液剖面测井和产气剖面测井
②含水测量要求水为连 测量油水分离界面的 续相且为水包油，60% 移动速度获取油流量；
以下含水误差大；
②测试精度高；③皮
③测井成功率高；
球破损严重，成功率
低； ④外径大，遇阻卡率高。
④外径大，遇阻卡率
高。
生产测井仪器(1)
一、多参数测井—产出剖面测井系列
环空产出剖面测井仪器系列示意图
含
水
取
率
样 式
5、精 度 GR ≤±7% 井温 ±2ºc 压力 ±0.5%
6、CCL 测速要求 ≥400 米/小时
生产测井仪器(1)
一、多参数测井—注入剖面测井系列
自然伽马仪
原理 主要测量地层伽玛射线强度，用于地层深度校正，探头由光 电倍增管和NaI 晶体组成。测量过程中探头将自然伽玛射线能量转 化成电脉冲，通过整形处理送单片机计数，当WTC寻址时，由单片 机发送至WTC，经WTC 编码通过电缆送至地面系统。计数的大小 体现了不同地层自然伽玛射线的强度。
生产测井仪器(1)
一、多参数测井--流量测井
流量测井用于测量井底各射孔层内的流体总体和分层产出 或注入量，这些流体是油、气、水单相或者是其中的两相、三相混 合物。 涡轮流量计（中高流量产气、产液井、部分注水井） 集流伞式流量计（中低流量产液井） 示踪流量计（中流量产液井）
同位素示踪（注水井） 电磁流量计（注水井） 超声流量计（中高流量）
压力：≤60MPa 精度：≤1% 输出频率：0―2000HZ 反向流量：≤50 m³/d
特点：测量范围宽、精度高，响应速度快，无造成卡塞的可 动部件。测量不受被测液体的温度、压力和粘度影响。
生产测井仪器(1)
一、多参数测井—注入剖面测井系列
刻度:每年发回厂家刻度一次，形成一个刻度表。
内磁式 外磁式
生产测井仪器(1)
一、多参数测井—注入剖面测井系列
电磁流量计
五参数配套的流量计。有外磁式和内磁式有两种， 外磁 式有Φ29和Φ38两种， Φ29只有外磁式。
技术指标： 测量范围（m³/d）：1000
测量温度：0―125℃ 零点温漂：≤0.01%(F•S) 灵敏度：约1.5HZ/m³/d 启动流量：≤1 m³/d
井温刻度采用两点刻度，第三点效验。
生产测井仪器(1)
一、多参数测井—注入剖面测井系列
石英压力仪
压力计采用石英晶体。石英压力传感器其最大的特点是 直接输出频率信号。当压力去除后，石英晶体的弹性特征又 使其频率能很好的恢复，是当前国内外业界公认具有高精度 和高可靠性的传感器。该仪器对压力的测算采用多周期法, 极大的降低了频率信号处理过程中的漏记问题，大大提高了 仪器的可靠性。
生产测井仪器(1)
2020/11/24
生产测井仪器(1)
生产测井简介
生
多参数测井：包括注入（吸水）剖面
产
和产出（产液、产气）剖面测井
测
工程测井：包括固井质量（水泥胶结）
井
和油套管损伤检测成像测井
系
列
储层剩余油评价测井
生产测井仪器(1)
一、多参数测井
多参数测井的目的是测量套管井内流体的流量、 性质、分层情况，所测的参数有磁定位、自然伽马、 井温、压力、流体密度、持水、持气、流量八个参 数。
①过流测流量及含水 电容法）；
②低启动排量，测量 精度较高；
③测井成功率高；④ 遇阻、卡率低；
①过流测流量、取样分 离测含水（电容法）；
②较低启动排量，测量 精度高；
③皮球破损严重，测井 成功率低；
④外径大，遇阻、卡率 高；
⑤测量随机大 。
①过流式测流量及含水 ①涡轮测流量测体积
（电导法）；
流量，电极式液位计
计
电
容
磁定位、伽马、温度、压力 短节
过
过
流
流
式
式
电
阻
容
抗
流
低 产
量
液
计
涡 轮
高
相
产
关
液
流
涡
量
轮
计
集
布
金
流 器
伞
皮 球
属 伞
生产测井仪器(1)
一、多参数测井—产出剖面测井系列
主要技术指标
1、传输方式 单芯遥传
2、外形尺寸 Φ30 mm :2430 mm
Φ38 mm :2733 mm
3、工作环境：
工作温度 175℃
工作压力 80MPa
工作电流 68mA±3mA 工作电压 35V（TPS）
4、信号分辨率 GR 1CPS 井温 0.1ºc 压力 0.05MPa
测量范围: GR 10000cps 井温 0—150ºc 压力 0Mpa—60Mpa 响应时间: 井温 1s
流量： 1～20m³/d±5% 含水： 5～98%+±5% 皮球
流量： 1～100m³/d±5%含水： 50～100%+±5%
流量： 0.5～20m³/d±5% 含水： 0～100%+±5%
布伞/金属伞
皮球
特点
①过流测流量及含 水（电容法）；
②启动排量高，误 差大；
③测井成功率低； ④遇阻、卡率高；
生产测井仪器(1)
一、多参数测井—注入剖面测井系列
目前长庆事业部吸水剖面测井仪器系列主要有: WCG38 五参数吸水剖面测井系列 WCG30 五参数吸水剖面测井系列
井下仪器配置
Ф38㎜遥测、磁定位、 自然伽马短节
Ф38㎜井温短节
Ф38㎜压力短节
Ф38㎜电磁流量计
生产测井仪器(1)
一、多参数测井—注入剖面测井系列
刻度 三个月，用标准源进行刻度。更换光电倍增管或光电倍增
管时，必须重新刻度
生产测井仪器(1)
一、多参数测井—注入剖面测井系列
井温仪
原理特点当井底温度发生变化时，井温探头的阻值能产生 相对应的变化，这个变化量会被转换成相应的频率，通 过单片机遥传总线WTC。井温仪的温度传感探头采用 铂金丝电阻，具有性能稳定、分辨率高、线性好、便于 刻度、一致性好等特点。
国内主要环空测井仪器
型号 厂家
JLS-Ф25分测仪 江汉
JLS-5025分测仪 （Ф25XC）
江汉
取样式 产液剖面测井仪
大庆
阻抗式 产液剖面测井仪
大庆
分离式 产液剖面测井仪
大庆
外径
25
25/21
28
28
28
测量 范围
集流器
流量： 3～150m³/d±10% 含水： 0～100%+±15% 布伞
流量： 0.5～50m³/d±5% 含水： 0～100%+±10% 布伞/金属伞
