针式绝缘子参数
u70bp146绝缘子参数含义耐压标准
绝缘子参数含义及耐压标准绝缘子作为输电线路中重要的组成部分，其性能参数及耐压标准对于电力系统的安全稳定运行具有至关重要的作用。
本文将对绝缘子参数的含义以及耐压标准进行详细介绍，希望能够为相关领域的从业人员提供一定的参考。
一、绝缘子参数的含义1. 破坏拉力：绝缘子在受力过程中发生破坏时所承受的最大拉力。
2. 饱和拉力：绝缘子在受到外部载荷作用时，其表观弹性模量达到极限状态时的拉力。
3. 耐电压：绝缘子在额定工作电压下，能够长期保持不发生击穿的电压值。
4. 破坏压强：绝缘子在受力过程中发生破坏时承受的最大压力。
5. 耐电压比：绝缘子的破坏电压与其额定电压之比，是衡量绝缘子耐压性能的重要指标。
二、绝缘子耐压标准1. 污秽等级：根据绝缘子表面的污秽程度划分为不同的等级，通常分为Ⅰ、Ⅱ、Ⅲ三个等级。
不同污秽等级的绝缘子，在相同工作条件下其额定电压值是不同的，污秽等级越高，绝缘子的额定电压值越低。
2. 海拔高度：不同海拔高度的地区，由于大气压力和空气密度的不同，对绝缘子的耐压性能会有影响。
在设计和选型时需要根据实际海拔高度进行修正。
3. 环境温度：环境温度的升高会导致绝缘子的介电强度下降，因此在不同的环境温度下，绝缘子的耐压标准也会有所不同。
4. 湿度：高湿度环境会导致绝缘子表面污秽，从而影响其耐压性能。
因此在潮湿环境下，需要进行相应的降额处理。
5. 震动载荷：绝缘子在受到风、冰、地震以及输电线路本身振动等因素作用下，其受力情况会有所变化。
因此在设计绝缘子时需要考虑不同震动载荷下的耐压标准。
三、绝缘子耐压标准的重要性绝缘子的耐压标准直接关系到电力系统的安全稳定运行。
合理的耐压标准能够保证绝缘子在不同工作条件下能够稳定可靠地运行，确保输电线路的安全运行。
在设计、选型和使用过程中，必须严格按照相关的绝缘子耐压标准进行执行，以确保电力系统的安全可靠。
四、结语绝缘子作为输电线路中不可或缺的重要部分，其性能参数和耐压标准直接关系到电力系统的安全运行。
硅橡胶针式绝缘子-概述说明以及解释
硅橡胶针式绝缘子-概述说明以及解释1.引言1.1 概述概述部分的内容可以写成以下样式：硅橡胶针式绝缘子是一种常用于电力传输和绝缘领域的重要电气设备。
它由硅橡胶材料制成，具有高绝缘性能和优异的耐电压能力。
硅橡胶针式绝缘子的设计和结构独特，能够有效地防止电气设备在高压环境下发生绝缘破坏和漏电现象。
硅橡胶针式绝缘子在电力系统中起到了至关重要的作用。
它不仅能够提供可靠的绝缘保护，还能够支持电力设备的稳定运行。
与传统的陶瓷绝缘子相比，硅橡胶针式绝缘子具有较小的体积和重量，更好的耐候性能以及更高的机械强度。
这使得它在现代电力工业中得到了广泛的应用。
本文将详细介绍硅橡胶针式绝缘子的定义和特点，以及其在电力传输和绝缘领域的应用领域。
同时，我们还将总结硅橡胶针式绝缘子的优势，并展望其未来发展的前景。
通过对硅橡胶针式绝缘子的深入了解，有助于我们更好地理解和应用这一先进的绝缘材料，提高电力系统的安全性和可靠性。
1.2 文章结构文章结构部分的内容可以包括以下几点:2. 正文2.1 硅橡胶针式绝缘子的定义和特点在这一部分，我们将详细介绍硅橡胶针式绝缘子的定义和其具有的特点。
首先，我们将对硅橡胶针式绝缘子的结构进行解释，包括其由硅橡胶材料制成的外层和内部的针式结构。
此外，我们将介绍硅橡胶针式绝缘子相比于传统绝缘子的优势，如其较高的绝缘性能、抗污性能和耐候性等。
2.2 硅橡胶针式绝缘子的应用领域在这一部分，我们将探讨硅橡胶针式绝缘子的广泛应用领域。
硅橡胶针式绝缘子由于其独特的结构和特性，被广泛应用于电力系统、铁路电气化系统、航空航天领域等。
我们将详细介绍这些应用领域，并说明硅橡胶针式绝缘子在这些领域中所起到的关键作用。
2.3 硅橡胶针式绝缘子的制造工艺在这一部分，我们将介绍硅橡胶针式绝缘子的制造工艺。
从原材料选取到成品制造的整个过程，我们将详细说明每一步的工艺和技术要求。
此外，我们还将对制造过程中可能遇到的问题和解决方案进行探讨，以确保硅橡胶针式绝缘子的质量和性能。
针式瓷绝缘子使用说明书
一、用途、结构简介：
高压线路针式瓷绝缘子用于工频电压6～20kV高压架空电力线路，用以绝缘和支持导线。
绝缘子老型号按额定电压分6、10、15、20kV四个品种，每种按钢脚型式又分为铁担直脚和木担直脚两种规格；新型号额定电压均为10kV，分普通型、加强绝缘1型、加强绝缘2型三种。
绝缘子由瓷件、钢脚（或螺套）用不低于５２５号的硅酸盐水泥、石英砂胶合剂胶装而成，钢脚胶入瓷件部分压有深槽，以防钢脚松动；钢脚顶端与瓷件之间垫有弹性衬垫。
瓷件表面一般上棕釉或白釉，钢脚经热镀锌处理。
二、型号说明：
老型号：P－针式绝缘子，破折号后的数字表示额定电压（kV)；
M－木担直脚；
T－铁担直脚；
老型号主要结构尺寸图：
主要尺寸及性能：。
fpq-----复合针式绝缘子技术参数表
复合针式绝缘子技术参数表一、FPQ型号概述1. FPQ型复合针式绝缘子是一种新型的高压绝缘子，主要用于输电线路上的绝缘支撑。
该产品采用先进的复合材料制造技术，具有良好的绝缘性能和机械强度，适用于高海拔、高污染和高风压地区的输电线路。
二、FPQ型号技术参数1. 额定电压：FPQ型绝缘子的额定电压范围为10kV-1000kV，可满足不同电压等级的输电线路需求。
2. 抗拉强度：FPQ型绝缘子的抗拉强度经过严格测试，符合国际标准要求，具有良好的机械强度和抗拉性能。
3. 绝缘性能：FPQ型绝缘子采用优质的复合材料制造，具有优异的绝缘性能，防止漏电和绝缘击穿现象的发生。
4. 雨水湿润耐电迟滞：FPQ型绝缘子外罩采用特殊材料处理，经过特殊表面处理工艺，具有良好的雨水湿润耐电迟滞性能。
5. 抗污性能：FPQ型绝缘子表面光滑，不易积灰，具有较好的抗污性能，适用于高污染地区的输电线路。
6. 耐候性能：FPQ型绝缘子采用耐候材料制造，能够长期在恶劣气候条件下保持良好的性能。
三、FPQ型号应用范围1. FPQ型复合针式绝缘子适用于各种电压等级的输电线路、变电站和开关站，可满足不同环境条件下的绝缘支撑需求。
2. 特别适用于高海拔、高风压和高污染地区的输电线路，能够保证输电线路的安全可靠运行。
四、FPQ型号产品优势1. 技术先进：FPQ型复合针式绝缘子采用先进的复合材料制造技术，具有优异的性能和可靠性。
2. 适用范围广：FPQ型绝缘子适用于各种环境条件下的输电线路，满足不同电压等级的绝缘支撑需求。
3. 优异的绝缘性能：FPQ型绝缘子具有良好的绝缘性能和耐候性能，能够长期在恶劣环境条件下保持稳定的电气性能。
4. 良好的机械强度：FPQ型绝缘子经过严格的机械性能测试，具有良好的抗拉强度和抗风压性能。
5. 长寿命：FPQ型绝缘子采用优质材料制造，经过严格的质量控制，具有较长的使用寿命。
五、FPQ型号用户须知1. 使用前须仔细阅读产品说明书，确保安装、使用和维护符合规范要求。
针式与柱式绝缘子对比

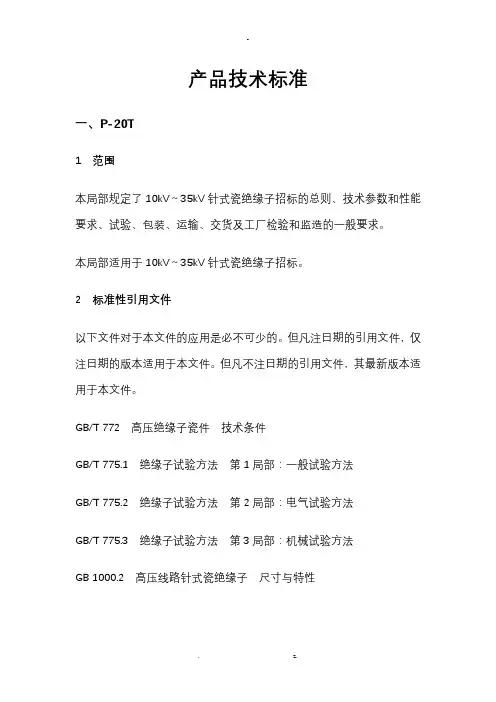

产品技术标准一、P-20T1 范围本局部规定了10kV～35kV针式瓷绝缘子招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本局部适用于10kV～35kV针式瓷绝缘子招标。
2 标准性引用文件以下文件对于本文件的应用是必不可少的。
但凡注日期的引用文件，仅注日期的版本适用于本文件。
但凡不注日期的引用文件，其最新版本适用于本文件。
GB/T 772 高压绝缘子瓷件技术条件GB/T 775.1 绝缘子试验方法第1局部：一般试验方法GB/T 775.2 绝缘子试验方法第2局部：电气试验方法GB/T 775.3 绝缘子试验方法第3局部：机械试验方法GB 1000.2 高压线路针式瓷绝缘子尺寸与特性GB/T 1001.1－2003 标称电压高于1000V的架空线路绝缘子第1局部：交流系统用瓷或玻璃绝缘子元件——定义、试验方法和判定准则GB/T 3970 电力和通信线路针式绝缘子钢脚GB/T 7253 标称电压高于1000V的架空线路绝缘子交流系统用瓷或玻璃绝缘子元件盘形悬式绝缘子元件的特性GB/T 22709 架空线路玻璃和瓷绝缘子串元件绝缘体机械破损后的剩余强度/T 4307 绝缘子胶装用水泥胶合剂/T 8177 绝缘子金属附件热镀锌锌层通用技术条件/T 9673 绝缘子产品包装/T 9683 绝缘子产品型号编制方法3 术语和定义GB/T 1001.1界定的以及以下术语和定义适用于本局部。
3.1招标人bidder提出招标工程，进展招标的法人或其他组织。
3.2投标人tenderer响应招标、参加投标竞争的法人或者其他组织。
3.3卖方〔供方〕seller〔supplier〕提供本局部货物和技术效劳的法人或其他组织，包括其法定的承继者。
3.4买方〔需方〕buyer〔purchaser〕购置本局部货物和技术效劳的法人或其他组织，包括其法定的承继者和经许可的受让人。
4 总则4.1 一般规定4.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务局部。
fpq-35复合针式绝缘子结构参数
fpq-35复合针式绝缘子结构参数fpq-35复合针式绝缘子是一种常见的绝缘子类型，具有特定的结构参数。
本文将对其结构参数进行详细介绍。
fpq-35复合针式绝缘子是由绝缘子芯、上下法兰、外套管、针杆等部分组成。
其结构参数如下：1. 绝缘子芯：绝缘子芯是绝缘子的主要组成部分，它由多个绝缘片叠加而成。
绝缘片通常采用玻璃纤维增强塑料（FRP）材料制成，具有良好的绝缘性能和机械强度。
绝缘子芯的长度通常根据具体使用要求而定。
2. 上下法兰：上下法兰是绝缘子的两个重要连接部件，用于连接绝缘子芯和支撑结构。
它们通常由金属材料制成，具有足够的强度和耐腐蚀性。
3. 外套管：外套管是绝缘子的外部保护部分，起到保护绝缘子芯和针杆的作用。
外套管通常由橡胶或硅胶等材料制成，具有良好的密封性和耐候性。
4. 针杆：针杆是连接绝缘子芯和支撑结构的关键部件，它承受着绝缘子的重量和外部荷载。
针杆通常由优质的金属材料制成，具有足够的强度和耐腐蚀性。
fpq-35复合针式绝缘子的结构参数对其性能具有重要影响。
首先，绝缘子芯的长度和绝缘片的数量直接影响绝缘子的耐电压能力。
较长的绝缘子芯和更多的绝缘片可以提高绝缘子的绝缘性能，使其能够承受更高的电压。
上下法兰的连接方式和强度直接影响绝缘子的安装和使用。
合理的连接方式和足够的强度可以确保绝缘子在使用过程中不会发生松动和断裂，从而保证系统的安全稳定运行。
外套管的材料和性能也对绝缘子的使用寿命和绝缘性能产生一定影响。
合适的外套管材料可以有效抵御紫外线、高温和化学腐蚀等外部环境因素的侵蚀，延长绝缘子的使用寿命。
针杆的强度和耐腐蚀性是绝缘子能否承受荷载和环境影响的关键因素。
高强度和耐腐蚀的针杆可以确保绝缘子在受到外部荷载和恶劣环境条件下不会发生变形和损坏。
fpq-35复合针式绝缘子的结构参数对其性能具有重要影响。
合理设计和选择绝缘子的结构参数，可以提高其绝缘性能、安装可靠性和使用寿命，确保电力系统的安全稳定运行。
35KV复合针式绝缘子
一、35KV复合针式绝缘子产品概述
高压线路复合针式绝缘子具有很高的抗弯曲，抗扭强度，抗冲击性、抗震性和防爆性能优越。
内绝缘可靠、重量轻、易安装，是传统针式瓷绝缘子的理想换代产品。
二、35KV复合针式绝缘子功能特点
绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的问题----界面电气击穿。
金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。
芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。
伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。
10KV复合绝缘子技术协议书
复合绝缘子技术协议书
甘肃省电力公司农电部
2003年05月
1、10KV针式复合绝缘子技术参数：
（产品型号：FPW-20/3）
1.1 雷电冲击全波耐受电压KV（峰值）：不小于90KV
1.2 工频湿耐受电压KV（有效值）：不小于40KV
1.3 工频击穿受电压KV（有效值）：不小于130KV
1.4 弯曲耐受负荷KN：不小于
2.0KN
1.5弯曲破坏负荷KN：不小于10.6KN
1.6爬电距离：330MM
1.7伞裙数：3片或2片（一大两小、一大一小）
1.8绝缘子与导线联结采用M20型螺栓联结。
1.9技术参数满足海拔高度1600米以下地区使用。
1.10适用于四级污秽地区。
1.11两端金具用进口户外环氧树脂连接，介面为凹凸偶合。
1.12两端金具为热镀锌，其抗弯破坏为其额定抗弯负荷的4倍。
1.13硅橡胶伞裙应为整体注射成型。
2、10KV悬式绝缘子技术参数：
（产品型号：FXBW-10/70）
2.1雷电冲击全波耐受电压KV（峰值）：不小于165KV
2.2 工频湿耐受电压KV（有效值）：不小于50KV
2.3 结构高度：350±15MM
2.4最小电弧距离：200MM
2.5最小公称爬电距离：450MM
2.6额定机械耐受负荷：不小于70KN
2.7伞裙数：4片（一大一小，一大一小）
2.8技术参数满足海拔高度1600米以下地区使用。
2.9适用于四级污秽地区。
2.10两端金具用进口户外环氧树脂连接，介面为凹凸偶合。
2.11硅橡胶伞裙应为整体注射成型。
各种绝缘子型号
悬式绝缘子X-3,X-3C,X-4.5,XP-4.5C,XP-70,XP-70C,XP-100,XP-120,XP-160,XW P-70,XWP-100,XWP-120,XWP-160,XMP-70,XMP-100,XMP-120,X MP-160,XHP-70,XHP-100,XHP-120,XHP-160。
柱式绝缘子PS-15,PS-20,PS-35。
瓷横担绝缘子S-10/2.5,S-35/5.0,S-185,S-210,S-280,S-380,S-450。
针式绝缘子P-6,P-10,P-15,P-20,P-35。
复合悬式绝缘子FXBW4-10/70,FXBW4-35/70,FXBW4-66/70,FXBW4-110/70,FXBW4 -220/100,FXBW4-220/160,FXBW4-330/160,FXBW4-500/180。
针式复合绝缘子FPQ-10/4T20,FPQ-35/6T20。
瓷拉棒SL-10/30,SL-10/40,SL-15/30,SL-15/40。
拉紧绝缘子J-4.5,J-5,J-7,J-9。
低压蝶式绝缘子ED-1,ED-2,ED-3。
电车、机车绝缘子WX-01,WX-02,WH-01,WH-02,CD-1,CD-01。
针式瓷瓶PD-1,PD-2,PD-3。
户内外支柱绝缘子ZA-6Y,ZA-6T,ZB-6Y,ZB-6T,ZA-10Y,ZA-10T,ZB-10Y,ZB-10T,ZC-10 F,ZD-10F,ZD-20F,ZA-35Y,ZA-35T,ZB-35F,ZL-10/4,ZL-10/8,ZL-10/1 6,ZL-20/16,ZL-20/30,ZL-35/4,ZL-35/4Y,ZL-35/8,ZLA-35T,户内内胶装支柱绝缘子ZLA-10MM,ZLB-10MM,ZNA-6MM,ZNB-10MM,ZNB-10SS。
户外针式支柱绝缘子ZLA-6,ZPB-10,ZPD-10。
配电线路金具绝缘子识别及安装标准
2021/4/15
螺丝与销钉安装标准
（1)水平安装的螺丝横线路时，（垂直线路 方向）由左向右穿，（面向大号侧）。 （2）顺线路时由小号侧穿向大号侧。（张 力杆的单横担 固定螺丝由电杆向横担侧 穿入）。 销钉的穿入方向；两边线由外向内穿，中 线由左向右穿（面向大号侧）。 垂直安装的螺丝由下向上穿，销钉由上 向下穿。螺杆应与构件面垂直。 螺头平面与构件间不应有空隙
2021/4/15
支持金具
➢ 4 支持金具；用来做机械支持固定，与电气 绝缘。
➢ 如；横担、支铁板、延长件等。
2021/4/15
拉线金具
➢ 5 拉线金具；不做电气连接，承受机械力应 力拉线专用金具。
2021/4/15
横担规格和安装标准
➢ 适用于10KV横担规格； ➢ 1 ∠63×63×6 ➢ 2 ∠75×75×8 ➢ 3 ∠100×100×10 ∠ ➢ 用于低压横担规格 ➢ ∠50×50×5 ➢ 注；单位；毫米
配电线路金具绝缘子识别 及安装标准
2021/4/15
➢ *凡用于配电线路的器材都应进行检验，因此 配电线路的所有器材都有三个标准；即检验标准、 安装标准、运行标准。
➢ 安装工艺标准是从事配电工作者应当掌握的 主要内容。
金具的安装标准；
➢ *配电线路所选择的金具安全系数不应小于 2.5倍。
➢ 1 接续金具;对导体起续流作用。如各类线夹、 接线端子、压接管等
2021/4/15
污秽分级标准
污秽 等级
污秽条件 污秽特性
盐密
毫克/平方厘米
大气无明显污染地区； 0~0.03
或大气轻度污染地区 （强电解质）
1
在污闪季节干燥少雾 （含毛毛雨）或雨量
第八章 绝缘子
标准型（钟罩型）
双伞耐污型
图8—1悬式瓷绝缘子（部分）实物图
地线绝缘子
玻璃绝缘子图8—2。
标准型（钟罩型）
耐污型
空气动力型
耐污型
图8—2 盘型悬式玻璃绝缘子（部分）实物图
棒型绝缘子如图8—3所示。
棒型瓷绝缘子
棒型复合绝缘子
图8—3 部分棒型绝缘子的实物图
针式绝缘子主要用在配电线路中，如图8—4所示。 图8—4 部分针式绝缘子的实物图
例 XP—60C 表示悬式瓷质绝缘子，机电破坏荷载70 kN， 槽型连接；
XP—160 表示普通悬式瓷质绝缘子，球窝形连接， 机电破坏荷载160 kN；
XWP2—210表示盘形悬式耐污瓷质绝缘子（双伞形）， 机电破坏荷载210 kN；
XHP1—160表示钟罩式耐污瓷质绝缘子， 机电破坏荷载160 kN。
3、热机性能要求 输电线路运行中的绝缘子受到机械负荷和自然界大气的 作用负荷外，还要受到冷热气温的急剧变化的影响。 为此，要求绝缘子必须具有良好的热机性能。 4、绝缘子的抗劣化性能 由于绝缘子长期处于高压场强、机械负荷和大气作用下 随着时间的推移将会不断地劣化，使绝缘子的电气性能 和机械承载能力不断下降，逐渐失去绝缘性能和机械能力， 以致击穿或破坏。 因此要求绝缘子的电气性能和机械承载能力的下降速度 尽可能的减慢，以延长绝缘子的使用寿命。
1、机械强度高；延伸性好；耐气候稳定； 运行温度高； 2、硬化快，但胶装时需加热到350～ 400 ，绝缘子部件也要加热；
3、价格贵。
线路长棒形绝缘 子，尺寸较小。
7）盘型瓷悬垂绝缘子的安装方式 盘型瓷悬垂绝缘子主要采用成串方式安装，并且要与线路 金具配合。 其金具联结结构主要有槽型连接和球窝型连接两种， 见图8—9。
针式瓷绝缘子(P-20T)
国家电网公司集中规模招标采购
西藏电力公司
芒康县35千伏及以下农网升级改造工程10kV及以下配网工程
针式瓷绝缘子,P-20T,120,280
（3-00001）
（技术规范专用部分）
设计单位：湖南送变电勘察设计咨询有限公司
2013年 11月
1. 标准技术参数表
投标人应根据“表2 货物需求及供货范围一览表”中项目单位要求的型式、规格，认真逐项填写表3的投标人响应值，以及相应的技术参数响应表1和表2中的投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写投标人技术偏差表8。
技术参数表1中带“*”项为关键参数，投标资料不详实、严重漏项或不满足带“*”项将视为实质性不响应。
绝缘子型号说明：
P——普通型针式绝缘子；
PQ1——加强绝缘1型（中污型）针式绝缘子；
PQ2——加强绝缘2型（特重污型）针式绝缘子；
B——瓷件侧槽以上部位，除承烧面外，全部上半导体釉；
T——带脚，铁担；M——长脚；
L——不带脚，瓷件与脚螺纹连接；
LT——带脚，瓷件与脚螺纹连接，铁担；
破折号后的数字10表示额定电压10 kV；T后的数字16、15表示下端螺纹直径。
图1
图2 图3
图4 图5
2. 项目需求部分
交货日期：2014年03月31日
交货地点：昌都地区芒康县工地材料站
交货方式：车下交货。
针式绝缘子
高压线路针式瓷绝缘子一、用途、结构简介：高压线路针式瓷绝缘子用于工频电压6～20kV高压架空电力线路，用以绝缘和支持导线。
绝缘子老型号按额定电压分6、10、15、20kV四个品种，每种按钢脚型式又分为铁担直脚和木担直脚两种规格；新型号额定电压均为10kV，分普通型、加强绝缘1型、加强绝缘2型三种。
绝缘子由瓷件、钢脚（或螺套）用不低于５２５号的硅酸盐水泥、石英砂胶合剂胶装而成，钢脚胶入瓷件部分压有深槽，以防钢脚松动；钢脚顶端与瓷件之间垫有弹性衬垫。
瓷件表面一般上棕釉或白釉，钢脚经热镀锌处理。
二、型号说明：老型号：P－针式绝缘子，破折号后的数字表示额定电压（kV)；M－木担直脚；T－铁担直脚；老型号主要结构尺寸图：产品型号图号主要尺寸mm 主要特性重量（kg）瓷件高度（H）最大外径（D）顶线槽（R1）侧线槽（R2）安装面至侧线槽中心高（H1）螺栓安装部分长（H2）螺纹直径（D1）爬电距离（L）工频电压kV r.m.s不小于雷电全波冲击电压kV peak不小于弯曲耐受负荷（kN）弯曲破坏负荷（kN）干闪络湿闪络湿耐受击穿50%闪络耐受新型号：P－普通型针式绝缘子；PQ1—加强绝缘１型（中污型）针式绝缘子；PQ2—加强绝缘２型（特重污型）针式绝缘子；B－瓷件侧槽以上部分，除承烧面外，全部上半导体釉；T－带脚，瓷件与脚直接胶装，铁担；L－不带脚，瓷件与脚螺纹连接；LT－带脚，瓷件与脚螺纹连接，铁担；新型号主要结构尺寸图：破折号后的数字10表示额定电压10kV；T后的数字16、20表示下端螺纹直径。
产品型号图号主要尺寸（mm）主要特性重量（kg）瓷件高度（H）最大外径（D）顶线槽（R1侧线槽（R2）安装面至侧线槽中心高（H1）螺栓安装部分长（H2）螺纹直径（D1）爬电距离（L）工频电压kV r.m.s不小于雷电全波冲击电压kV peak不小于弯曲耐受负荷（kN）弯曲破坏负荷（kN）干闪络湿闪络湿耐受击穿50%闪络耐受P-10T 4 105 145 11 9 151 35 M16 195 28 95 75 1.4 13.7 2.0PQ1-10T16 5133 140 13 9.5 183 40M16255 - - 40 130 - 902.010.62.8PQ1-10T20 5 M20 3.0 PQ1-10L 6 - - - - 2.7 PQ1-10LT 6 183 40 M20 4.0 3.1PQ2-10T 7165 228 19 14 209 40 M20450 - - 50 145 - 1103.013.35.0PQ2-10L 8 - - - - 4.6 PQ2-10LT 8 209 40 M20 3.5 5.1 PQ2-10BT 7 3.0 5.0三、绝缘子的选用：1.绝缘强度：本系列产品适用于一般工业地区和农村线路，用于木横担时，可选用与线路电压相同等级绝缘子；用于铁横担时，对于10kV 级电力线路应充分考虑地区污秽等级，建议Ⅰ、Ⅱ级选用P－15或PQ1型；Ⅲ、Ⅳ级选用P－20或PQ2型。
绝缘子参数
技术参数表产品型号图号公称结构高度Hmm公称盘径Dmm公称爬电距离Lmm连接型式标记额定机电破坏负荷kN逐个拉伸负荷kN打击破坏负荷N·cm工频耐受电压kV 雷电冲击干耐受电压kV工频击穿电压kV无线电干扰电压重量kgGB/T7253 -2005 新型号GB/T7253-1987国内通用型号干湿对地试验电压kV1MHz最大无线电干扰电压μVU40C/140 XP-40C 1 140 190 200 16C 40 20 565 55 30 75 90 7.5 50 2.9 U40CN/150 XP-40T 2 150 190 200 16C 40 20 565 55 30 75 90 7.5 50 3.4 U70B/146 XP-70 3 146 255 295 16B 70 35 565 70 40 100 110 10 50 4.8 U70C/146 XP-70C 1 146 255 295 16C 70 35 565 70 40 100 110 10 50 4.7U70CN/146 U70CN/170 XP-70T 2146/170255 295 16C 70 35 565 70 40 100 110 10 50 4.6U70B/127 XP1-70 3 127 255 295 16B 70 35 565 70 40 100 110 10 50 4.6U70B/146 XP2-70 3 146 200 210 16B 70 35 565 50 30 100 110 10 50 3.7 XP3-70 4 146 255 310 16B 70 35 565 70 40 100 110 10 50 4.9U70C/146 XP3-70C 5 146 255 310 16C 70 35 565 70 40 100 110 10 50 5.1 U70B/146 XP4-70 4 146 270 330 16B 70 35 565 70 40 100 110 10 50 5.1U100B/146XP-100 6 146 255 295 16B 100 50 678 70 40 100 110 10 50 5.8 XP2-100 6 146 255 340 16B 100 50 678 70 40 100 120 10 50 6.1U100C/146 XP-100C 5 146 255 295 16C 100 50 678 70 40 100 110 10 50 5.8U120B/146XP-120 6 146 255 295 16B 120 60 678 70 40 100 110 10 50 6.1 XP1-120 6 146 255 320 16B 120 60 678 70 40 100 120 10 50 6.6U160B/155 XP-160 6 155 255 305 20 160 80 1017 70 40 100 110 10 50 6.8U160B/146 XP1-160 6 146 255 305 20 160 80 1017 70 40 100 110 10 50 6.8 XP2-160 6 146 280 330 20 160 80 1017 75 42 105 110 10 50 7.6U210B/170XP-210 7 170 280 335 24 210 105 1017 75 42 105 120 10 50 9.8 XP1-210 7 170 280 335 20 210 105 1017 75 42 105 120 10 50 9.4 XP4-210 7 170 280 380 20/24 210 105 1017 75 42 105 120 10 50 9.8U240B/170 XP-240 7 170 280 405 24 240 120 1017 75 45 110 120 10 50 11.4 U300B/195 XP-300 7 195 320 370 24 300 150 1017 75 45 110 120 10 50 13.5（注：公称结构高度栏中第一个数值为常规高度，下同。
复合针式绝缘子FPS使用说明书
复合针式绝缘子复合针式绝缘子适用于高压线路设施。
具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗张强度和抗弯强度，其机械强度高、抗冲击性能、防震和防脆断性能好、重量轻、安装方便，其顶部和底部安装尺寸与相应的瓷针安装尺寸相同，可以互换使用。
主要型号尺寸和机电性能：产品型号额定弯曲耐受负荷(KN)结构高度(mm)伞径(mm)最小电弧距离(mm)最小公称爬电距离(mm)下端螺纹直径(mm)额定电压(KV)最高电压(KV)工频1min湿耐受电压(有效值)不小于kV雷电全波冲击耐受电压(峰值)不小于kVFPQ1-10/2T16~20 2 240 140/105 110 300 16~20 10 12 40 90 FPQ-10/4T16~20 4 183 140/105 127 300 16~20 10 12 40 90 FPQ-10/3T16~20 3 260 146/112 184 460 16~20 10 12 50 110 FPS-105/5 5 250 90 173 380 16~20 10 12 42 105FPQ4-1/3T16 3 155 85 180 16~20 1~3 12 18 45 FPQ3-10/4T16~20 4 210 130 320 16~20 6~10 12 42 95 FPQ3-10/5T18 5 210 130 320 18 6~10 12 42 95 FPQ3-10/6T20 6 210 130 320 20 6~10 12 42 95 FPQ4-10/3T16 3 245 170 460 16 10~15 12 50 105 FPQ4-10/4T18 4 245 170 460 18 10~15 12 50 105 FPQ4-10/5T20 5 245 170 460 20 10~15 12 50 105 FPQG4-10/5T20 3 330 260 700 20 10~15 12 50 105 FPQ4-20/5T20 5 300 215 600 20 20 12 65 150 FPQ4-20/12.5T22 12.5 350 240 650 22 20 12 70 170 FPQ4-35/2T20 3 400 320 835 20 35 12 90 210 FPQ4-35/6T20~22 6 450 370 1015 22 35 12 95 230 FPQ4-35/6T20~22 6 480 370 1260 22 35 12 95 230 FPS-105/5 5 230 180 380 16~20 10~15 12 45 105 FPS-105/8 8 230 180 420 16~20 10~15 12 45 105 FPS-150/5 5 300 215 600 16~20 20 12 65 150 FPS-150/12.5 12.5 325 215 575 16~20 20 12 65 150 FPS-170-12.5 12.5 350 240 650 16~20 20 12 70 170。
针式绝缘子参数
65
70
P-6M
1
6
90
125
140
140
M16
150
——
28
65
70
P-10T
1
10
105
145
151
35
M16
195
13.7
32
95
80
P-10M
40
M16
195
13.7
32
95
80
P-15T
2
15
120
190
160
40
M20
280
13.7
45
98
118
P-15M
2
3
10
165
228
209
40
M20
450
3.0
13.3
50
145
110
PQ2-10BT
3
10
165
228
209
40
M20
450
3.0
13.3
50
145
110
二、型号说明：
老型号：P－针式绝缘子，破折号后的数字表示额定电压（kV)；
M－木担直脚；
T－铁担直脚；
产品型号
图号
额定电压（kV）
主要尺寸（mm）
公称爬电距离（mm）
弯曲环负荷（kN）
工频电压（kV）
50%全波冲击闪络电压（kV）
H
D
H1
H2
D1
湿闪络
击穿
P-6T
1
6
90
125
30
30
M16
