汽车车身与附属设备概述

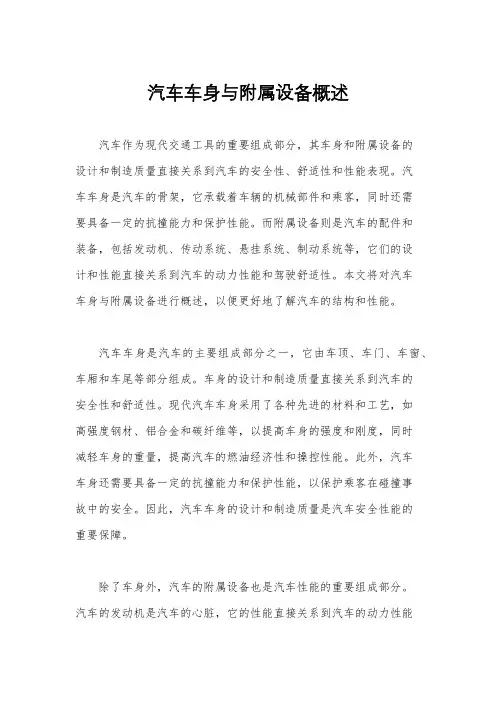

汽车车身与附属设备概述汽车作为现代交通工具的重要组成部分，其车身和附属设备的设计和制造质量直接关系到汽车的安全性、舒适性和性能表现。
汽车车身是汽车的骨架，它承载着车辆的机械部件和乘客，同时还需要具备一定的抗撞能力和保护性能。
而附属设备则是汽车的配件和装备，包括发动机、传动系统、悬挂系统、制动系统等，它们的设计和性能直接关系到汽车的动力性能和驾驶舒适性。
本文将对汽车车身与附属设备进行概述，以便更好地了解汽车的结构和性能。
汽车车身是汽车的主要组成部分之一，它由车顶、车门、车窗、车厢和车尾等部分组成。
车身的设计和制造质量直接关系到汽车的安全性和舒适性。
现代汽车车身采用了各种先进的材料和工艺，如高强度钢材、铝合金和碳纤维等，以提高车身的强度和刚度，同时减轻车身的重量，提高汽车的燃油经济性和操控性能。
此外，汽车车身还需要具备一定的抗撞能力和保护性能，以保护乘客在碰撞事故中的安全。
因此，汽车车身的设计和制造质量是汽车安全性能的重要保障。
除了车身外，汽车的附属设备也是汽车性能的重要组成部分。
汽车的发动机是汽车的心脏，它的性能直接关系到汽车的动力性能和燃油经济性。
现代汽车发动机采用了各种先进的技术，如涡轮增压、直喷和可变气门正时等，以提高发动机的动力输出和燃油经济性。
此外，汽车的传动系统、悬挂系统和制动系统也是汽车性能的重要组成部分。
传动系统负责将发动机的动力传递到车轮上，悬挂系统负责支撑和减震车身，制动系统负责控制车辆的速度和停车。
这些附属设备的设计和性能直接关系到汽车的驾驶舒适性和操控性能。
总之，汽车车身与附属设备是汽车的重要组成部分，它们的设计和制造质量直接关系到汽车的安全性、舒适性和性能表现。
随着汽车技术的不断发展和进步，汽车的车身和附属设备也在不断地进行改进和创新，以满足人们对汽车安全性能和驾驶舒适性的需求。
希望本文能够帮助读者更好地了解汽车的结构和性能，以便更好地选择和使用汽车。
_汽车车身与附属设备
2、组成
气体发生器、防护盖、
气囊、约束件、溢气孔等。
照明与信号装置 一、照明装置
1、装在车身外部的照明装置 前大灯、前小灯、后尾灯、 雾灯、防空灯。 2、装在车身内部的照明装置 驾驶室顶灯、仪表板照明灯、 车厢照明灯、车门灯和行李箱 等。
1 2 6 4
3
5
二、信号装置
(1)转向信号灯 (2)制动信号灯及开关 (3)倒车信号灯及报警器 (4)故障停车信号灯 (5)喇叭
二、汽车仪表及附件
1、功用
以便驾驶员能够随时掌握汽车及各系统的工作情况。
2、组成
由各种仪表、传感器及报警装置等。
3、类型
(1)车速里程表 (2)车速报警装置 (3)机油压力表 (4)机油低压报警装置 (5)燃油表 (6)燃油底油面报警装置
(7)水温表
(8)水温报警灯
(9)充电报警灯
安全防护装置
一、安全带
1、作用
通过高强度的织带约束乘员 的运动，减轻或避免乘员与 其它物体碰撞损伤。
2、组成
座椅的内侧和外侧地板各有 一个固定点，还有一个为于 座椅外侧车身支柱的上方。
二、安全气囊
1、作用
当汽车以大于20km/h的速度发生碰撞时，安全 气囊就会自动充气弹开，瞬时在驾驶员和方向 盘之间充起一个很大的气囊，减轻驾驶员头部 及胸部的伤害。
三、常用标识符号
见下页
汽车暖风空调装置
一、暖风装置
1、原理
利用发动机工作时产生的热量为热源的暖风机。
2、组成鼓风机、Biblioteka 动机、散热器、进水管、回水管等组成。
二、空调装置
1、制冷原理
（1）降低压力，使制冷剂从液态变为气态吸热，即 制冷过程； （2）将低气压的制冷剂压缩，冷凝成液态。
汽车车身与附属设备PPT学习教案
第18页/共29页
2．装在车身内部的照明装置 车身内部照明灯有：驾驶室顶灯、仪表板照明灯、 车箱照明灯、车门灯和行李箱灯等。其他辅助灯有：为 方便汽车夜间检修用的工作灯，该灯应备有足够长的灯 线，使用时将其插头插入专用的插座中。多数车还为了 方便夜间检修发动机，在发动机罩下设置小灯，称为发 动机罩下灯。
１１—门锁内手柄 １２— １３—车门开度限位器 １４—门铰链
第8页/共29页
第三节 车身内部装置
一、汽车座椅
１．手动座椅 驾驶员座椅装有位置调整机构。座椅基本的调整机构有 倾斜机构和座椅滑动机构（图16－17）。倾斜机构可将座 椅靠背调整到任意倾斜角度。
第9页/共29页
图１６－１７ １—倾斜旋钮 ２—螺旋弹簧 ３—快调机构放松杆
第12页/共29页
图１６－１９ １、１５—出风口 ２—灯光开关 ３—阻风门与制动信号灯 ４— 车速里程表 ５—电子钟 ６—报警灯 ７—水温表 ８—带有燃油 表的发动机转速表 ９—暖风及通风控制杆 １０—收音机 １１— 空格 １２—雾灯开关 １３—后风窗加热开关 １４—紧急灯开关 １６—喇叭放音口 １７—杂物箱 １８—点烟器 １９—风窗刮水 器及风窗洗涤器拨杆 ２０—喇叭按钮 ２１—转向器锁与点火开关 ２２—阻风门拉手 ２３—转向信号及变光灯拨杆开关 ２４—熔断
汽车车身与附属设备
会计学
1
二、车身的类型
１．按结构型式分 （１）骨架式有完整的骨架，车身蒙皮固定在其上。 （２）半骨架式有部分骨架，如单独的立柱、拱形梁 及其他加固件。各骨架可彼此相连或借蒙皮相连。 （３）无骨架式即没有骨架，代替骨架的是各蒙皮板 相互连接时所形成的加强肋或板壳。
第1页/共29页
２．按受力情况分 （１）非承载式 特点是保留车架，车身与车架通过 弹簧或橡胶柔性连接。 （２）半承载式 特点是保留车架，车身与车架刚性 连接，车身除承受非承载式中所述各载荷外，还分担车架 的部分载荷。 （３）承载式 特点是无车架，车身便作为发动机和 底盘各总成的安装基础，上述各种载荷均由车身承受。
2．装在车身内部的照明装置 车身内部照明灯有：驾驶室顶灯、仪表板照明灯、 车箱照明灯、车门灯和行李箱灯等。其他辅助灯有：为 方便汽车夜间检修用的工作灯，该灯应备有足够长的灯 线，使用时将其插头插入专用的插座中。多数车还为了 方便夜间检修发动机，在发动机罩下设置小灯，称为发 动机罩下灯。
１１—门锁内手柄 １２— １３—车门开度限位器 １４—门铰链
第8页/共29页
第三节 车身内部装置
一、汽车座椅
１．手动座椅 驾驶员座椅装有位置调整机构。座椅基本的调整机构有 倾斜机构和座椅滑动机构（图16－17）。倾斜机构可将座 椅靠背调整到任意倾斜角度。
第9页/共29页
图１６－１７ １—倾斜旋钮 ２—螺旋弹簧 ３—快调机构放松杆
第12页/共29页
图１６－１９ １、１５—出风口 ２—灯光开关 ３—阻风门与制动信号灯 ４— 车速里程表 ５—电子钟 ６—报警灯 ７—水温表 ８—带有燃油 表的发动机转速表 ９—暖风及通风控制杆 １０—收音机 １１— 空格 １２—雾灯开关 １３—后风窗加热开关 １４—紧急灯开关 １６—喇叭放音口 １７—杂物箱 １８—点烟器 １９—风窗刮水 器及风窗洗涤器拨杆 ２０—喇叭按钮 ２１—转向器锁与点火开关 ２２—阻风门拉手 ２３—转向信号及变光灯拨杆开关 ２４—熔断
汽车车身与附属设备
会计学
1
二、车身的类型
１．按结构型式分 （１）骨架式有完整的骨架，车身蒙皮固定在其上。 （２）半骨架式有部分骨架，如单独的立柱、拱形梁 及其他加固件。各骨架可彼此相连或借蒙皮相连。 （３）无骨架式即没有骨架，代替骨架的是各蒙皮板 相互连接时所形成的加强肋或板壳。
第1页/共29页
２．按受力情况分 （１）非承载式 特点是保留车架，车身与车架通过 弹簧或橡胶柔性连接。 （２）半承载式 特点是保留车架，车身与车架刚性 连接，车身除承受非承载式中所述各载荷外，还分担车架 的部分载荷。 （３）承载式 特点是无车架，车身便作为发动机和 底盘各总成的安装基础，上述各种载荷均由车身承受。
汽车车身与附属设备概述(PPT 41页)
1、车门的分类
按开启方式可分为顺开式、逆开式、水平移动 式、折叠式、上掀式等。
24
汽车工程系
24
2、车窗
（1）前挡风一般采用夹层玻璃 （2）其它部位玻璃都用钢化玻璃
25
汽车工程系
25
车身内部装置
一、汽车座椅
1、手动座椅 座椅的高矮、前后调整及靠 背倾斜角度的调整，是用人工 方法调整。
2、电动座椅 座椅内装有多个电动机，对 座椅进行调整。
34
二、空调装置
1、制冷原理
（1）降低压力，使制冷剂从液态变为气态吸热，即 制冷过程；
（2）将低气压的制冷剂压缩，冷凝成液态。
2、组成
蒸发器、压缩机、冷凝器、储液干燥器、膨胀 阀等组成。
35
汽车工程系
35
空调装置的组成图及原理图
36
汽车工程系
36
风窗刮水器与风窗洗涤器
一、风窗刮水器
1、作用
保证驾驶员的视野，以刮去附着在车窗玻璃上的雨 水、雪花或尘土。
汽车工程系
38
风窗刮水器及洗涤器组成
ቤተ መጻሕፍቲ ባይዱ
39
汽车工程系
39
小结
功用
汽车车身 组成 轿车
类型
货车 汽车附属设备
坐椅
仪表
安全带、安全气囊
照明设备
暖风空调装置
风窗刮水器与洗涤器
40
汽车工程系
40
41
汽车工程系
41
汽车工程系
11
轿车车身壳体通常也分为三段，即由前车身、中间车身和后车身三 大部分及相关构件组成。
前部： （1）前保险杠：典型前保险杠结构如图1-6。
图1-6 典型前保险杠结构图
按开启方式可分为顺开式、逆开式、水平移动 式、折叠式、上掀式等。
24
汽车工程系
24
2、车窗
（1）前挡风一般采用夹层玻璃 （2）其它部位玻璃都用钢化玻璃
25
汽车工程系
25
车身内部装置
一、汽车座椅
1、手动座椅 座椅的高矮、前后调整及靠 背倾斜角度的调整，是用人工 方法调整。
2、电动座椅 座椅内装有多个电动机，对 座椅进行调整。
34
二、空调装置
1、制冷原理
（1）降低压力，使制冷剂从液态变为气态吸热，即 制冷过程；
（2）将低气压的制冷剂压缩，冷凝成液态。
2、组成
蒸发器、压缩机、冷凝器、储液干燥器、膨胀 阀等组成。
35
汽车工程系
35
空调装置的组成图及原理图
36
汽车工程系
36
风窗刮水器与风窗洗涤器
一、风窗刮水器
1、作用
保证驾驶员的视野，以刮去附着在车窗玻璃上的雨 水、雪花或尘土。
汽车工程系
38
风窗刮水器及洗涤器组成
ቤተ መጻሕፍቲ ባይዱ
39
汽车工程系
39
小结
功用
汽车车身 组成 轿车
类型
货车 汽车附属设备
坐椅
仪表
安全带、安全气囊
照明设备
暖风空调装置
风窗刮水器与洗涤器
40
汽车工程系
40
41
汽车工程系
41
汽车工程系
11
轿车车身壳体通常也分为三段，即由前车身、中间车身和后车身三 大部分及相关构件组成。
前部： （1）前保险杠：典型前保险杠结构如图1-6。
图1-6 典型前保险杠结构图
汽车车身与附属设备
2、组成
电动机、洗涤液泵、洗涤液罐、喷嘴等组成。
第23页/共27页
风窗刮水器及洗涤器组成
第24页/共27页
小结
功用
汽车车身 组成 轿车
类型
货车 汽车附属设备
坐椅 仪表 安全带、安全气囊 照明设备 暖风空调装置 风窗刮水器与洗涤器
第25页/共27页
第26页/共27页
感谢您的观看。
