六氟化硫的气相色谱分析

六氟化硫的气相色谱分析摘要：气相色谱技术是常用的实验检测设备。

本文重点对六氟化硫的气相色谱技术进行分析，以供参考。

关键词：六氟化硫气相色谱概述检测一、前言利用气相色谱技术对空气中的六氟化硫进行测定，方法科学有效，对于实验检测具有重要意义。

二、气相色谱技术1.基本原理气相色谱技术的基本原理是使样品蒸发后注入色谱柱内进行分析。

气样由惰性载气携带缓缓通过色谱柱后到达检测器，其间需控制色谱柱的温度以便当气样通过色谱柱时由于其中各类化合物析出时间不同而达到对其分离的目的。

随后，将由检测器得到的各化合物析出图谱的时间、面积等参量与该化合物已知浓度图谱对照后得到其浓度值。

有时需要采用多个色谱柱及/或检测器以便对样品进行精确分析。

这种典型的气相色谱技术进行油中溶解故障气体检测方法，已经在国内、外的油色谱分析实验室和在线监测设备中得到广泛的应用。

2.系统结构气相色谱技术在国内、外变压器油中溶解气体检测的应用较普遍和时间较长，各种型号产品的结构差异不大。

本文以一家美国投标商的产品为例，介绍采用气相色谱技术产品的典型系统结构。

产品的油气分离装置采用毛细管方式析出气样，之后用氦气作为载气，把气样推过色谱柱。

再通过气相色谱检测器测量各种成份气体浓度，常用的种类有热导池检测器、电子捕获检测器、火焰光度检测器、氢焰离子化检测器等。

三、六氟化硫气体纯度检测方法目前六氟化硫气体纯度现场检测仪器主要有依据热导原理和声速原理制造的检测仪器。

这类仪器要进行校验，以检测空气里纯六氟化硫的百分比来标定仪器。

如果出现其它气体（例CF4，分解物）其准确度可能会受到影响。

对于高纯气体的纯度检测，一般是通过测出了气体中其它杂质组分含量，来计算出气体的纯度。

进行六氟化硫气体纯度测试，因为六氟化硫气体中，所含杂质气体主要为空气，特别是运行中的设备，其他气体相对于空气含量（N2、O2）而言不在同一数量级，在现场测试可忽略不计。

应用色谱法开展六氟化硫气体纯度测试，只要能分析出N2、O2组分含量，则基本可以确定六氟化硫气体的纯度。

多维色谱技术检测电子气SF6中10种痕量杂质的研究

第38卷第6期2020年12月低温与特气.Low Temperature and Specialty GasesVoi.38,No.6Dec.,2020多维色谱技术检测电子气SF6中10种痕量杂质的研究魏王慧，于瑞祥，姜阳，高艳秋，董翊,任逸尘，陈鹰（上海市计量测试技术研究院，上海201203）摘要:使用多维气相色谱，通过反吹、中心切割等操作技术，对六氟化硫电子气中的10种杂质检测进行了方法开发，并系统地描述了三种电子气检测方法的开发过程和经验技巧，方法重复性好、检测效率高，可作为标准操作规范向社会开放共享。

关键词:多维色谱;六氟化硫气体;杂质;反吹;中心切割中图分类号:O657.7文献标志码:A文章编号：1007-7804（2020）06质03774doi：10.3969/j.issn.1007-7804.2020.06.008Study on Detection of Tee Tracc Impurities C Electronic Gas SF6byMulti-Pimeesionai ChromatographyWEI Wanghui，YU Ruixiang,JIANG Yang，GAO Yanqin，DONG Yi，REN Yichen，CHEN Ying (Shanghai Institute of Measurement and Testing Technology，Shanghai201203，China)Abstract:This paper uses multi-dimensionai gas chromatooraphy to develop methods for the detection of10impuedes in sulfur hexafluoride electronic gas by back-flushing and center-cutting，and systematicalla descriUes the development process and experience of three electronic gas detection methods skids，methods are reproducible，and detection efficiency is high，which can be opened to the society as a standard operating specification.Key words:multi-dimensional chromatooraphy；sulfur>6X8101—0gas；impurity；back-flushing；center-cutting0引言作为全球电子产品制造大国，近年来中国电子信息产业的全球地位迅速提升，产业链日渐成熟，为中国集成电路产业发展提供了机遇特别是2014年《国家集成电路产业推动纲要》的细则落地，大规模集成电路的国产化已被列为我国政府中长远发展规划，大基金项目启动,地方各基金纷纷建立，鼓励半导体等高附加值部件的自主研发、生产，使我国半导体行业依赖进口的现状得以改善。

SF6分解产物及纯度指标的检测方法的分析判断。

SF6分解产物及纯度指标的检测方法的分析判断SF6气体广泛应用于不同领域，但在使用过程中，SF6可能会产生一些分解产物，对环境和设备有一定的影响。

因此，对SF6分解产物及纯度指标进行检测是非常重要的。

本文将分析和判断SF6分解产物及纯度指标的检测方法。

1. SF6分解产物的检测方法SF6气体的分解产物是指SF6在特定环境条件下发生分解而产生的不同化学物质。

常见的SF6分解产物包括SF4、SO2、SOF2等。

针对这些分解产物，可以采用以下检测方法：- 气相色谱-质谱联用法（GC-MS）：利用气相色谱与质谱的联用，可以对SF6分解产物进行分离和鉴定，从而确定其种类和含量。

- 红外吸收法：SF6分解产物具有特定的红外吸收特性，可以通过红外吸收光谱仪来检测和定量分析。

- 气体电色谱法（GC）：通过气体电色谱仪对SF6分解产物进行定性和定量分析，具有高灵敏度和准确性。

2. SF6纯度指标的检测方法SF6气体的纯度指标是指SF6气体中不同杂质的含量。

常见的SF6纯度指标包括水分、氧分、氮分、硫化氢等。

针对这些纯度指标，可以采用以下检测方法：- 气相色谱法（GC）：利用气相色谱仪对SF6气体中的杂质进行分离和定量分析，可以准确检测水分、氧分等指标。

- 热导法：通过热导仪对SF6气体进行检测，可以快速测定氮分和硫化氢等指标。

- 电导率法：通过电导仪对SF6气体中的离子进行检测，可以判断SF6气体的纯度程度。

3. 分析判断在进行SF6分解产物及纯度指标的检测时，应综合采用不同的检测方法，以确保结果的准确性和可靠性。

根据实际情况，选择适用的检测方法，并注意以下因素：- 检测设备的准确性和灵敏度；- 检测方法的操作简便性和实用性；- 样品准备的规范性和适当性；- 结果的可重复性和稳定性。

综上所述，对于SF6分解产物及纯度指标的检测方法，应综合考虑不同的检测技术，并注意相关的分析判断因素，以确保检测结果的准确性和可靠性。

SF6气体中杂质含量分析在GIS故障分析判断中的应用

SF6气体中杂质含量分析在GIS故障分析判断中的应用发表时间：2019-07-18T10:55:29.760Z 来源：《科技尚品》2018年第12期作者：赵荣普陈欣徐肖庆朱宁代正元[导读] 在设备实际运行的过程中，要想保证设备故障的排除率不断提升，促进其运转正常，在此次研究中，将SF6气体分解机理作为出发点，系统化描述故障不同的状态下，SF6气体的杂质含量特征，主要的目的就是利用设备气体含量的分析，进一步优化故障判断的准确程度，以达到设备利用率效率的全面提升。

基于此，文章将SF6气体杂质含量分析作为主要研究内容，重点阐述其在GIS故障分析判断中的具体应用，希望有所帮助。

云南电网有限责任公司昆明供电局基于SF6气体分解机理，针对各种故障条件的气体杂质含量展开了相关性分析，借助气体反应的研究确定发生故障的主要原因以及具体的故障预防和解决措施，积极贯彻并落实设备的潜伏性故障排除作业，以确保设备的安全可靠运行。

由此可见，深入研究并分析SF6气体中杂质含量分析在GIS故障分析判断中的应用具有一定的现实意义。

一、城市电网中GIS应用状况阐释GIS设备也被称作六氟化硫气体组合电气设备，在实际应用的过程中，安装便利且可靠性明显，实际占地面积不大，所以在城市电网与水电站等多种类型工程项目建设中得到了广泛应用。

在运用方面，电压的等级控制在110-500kV范围内。

特别是近年来，电力事业取得了理想的发展成绩，国内各地区电力设备厂家数量逐渐增多，而多以110kV电压等级为主。

通常情况下，110kV电压等级的GIS设备均采用三相共体结构，而对于220kV设备而言，则包括三相分体与三相共体两种类型。

一般来讲，高电压等级设备会选择使用三相分体结构[1]。

较之于传统的设备，GIS设备的优势十分明显，然而在实际运行期间，若有故障发生，必然会产生诸多不利影响，而且很难找出最佳备品与备件，需要较长的故障修复时间。

特别是进口设备，若要对故障部件进行更换，将会直接增加维修的难度，所需时间也会随之延长。

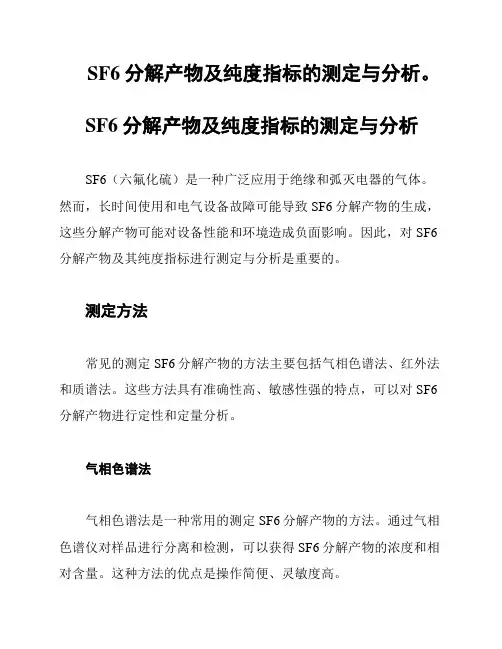

SF6分解产物及纯度指标的测定与分析。

SF6分解产物及纯度指标的测定与分析SF6（六氟化硫）是一种广泛应用于绝缘和弧灭电器的气体。

然而，长时间使用和电气设备故障可能导致SF6分解产物的生成，这些分解产物可能对设备性能和环境造成负面影响。

因此，对SF6分解产物及其纯度指标进行测定与分析是重要的。

测定方法常见的测定SF6分解产物的方法主要包括气相色谱法、红外法和质谱法。

这些方法具有准确性高、敏感性强的特点，可以对SF6分解产物进行定性和定量分析。

气相色谱法气相色谱法是一种常用的测定SF6分解产物的方法。

通过气相色谱仪对样品进行分离和检测，可以获得SF6分解产物的浓度和相对含量。

这种方法的优点是操作简便、灵敏度高。

红外法红外法是另一种常用的测定SF6分解产物的方法。

通过红外光谱仪检测样品吸收红外辐射的能力，可以鉴别和定量SF6分解产物。

这种方法的优点是非破坏性，样品准备简单。

质谱法质谱法也可以用于测定SF6分解产物。

通过质谱仪对样品进行离子化和质量分析，可以获得SF6分解产物的质谱图谱和相对含量。

这种方法的优点是高灵敏度和高选择性。

纯度指标分析除了测定SF6分解产物，对SF6气体的纯度指标也是重要的。

常用的纯度指标包括SF6气体的含量、湿度和杂质成分等。

含量分析SF6气体的含量可以通过气相色谱法、激光检测法等进行测定。

这些方法可以准确地测定SF6气体的含量，以确保其符合相关标准要求。

湿度分析SF6气体的湿度可以通过湿度计和湿度探针进行测定。

湿度的高低会对SF6气体的绝缘性能和化学稳定性产生影响，因此湿度分析是重要的。

杂质分析SF6气体中可能存在氧气、水分、硫气等杂质成分。

通过质谱法、气相色谱法等对SF6气体进行杂质分析，可以确定这些杂质的含量，以保证SF6气体的纯度。

综上所述，对SF6分解产物及纯度指标的测定与分析是确保SF6气体性能和环境安全的关键步骤。

选择合适的测定方法，并对分解产物和纯度指标进行准确分析，将有助于保证SF6气体的质量和可靠性。

探讨六氟化硫气体分解物的分析技术

探讨六氟化硫气体分解物的分析技术摘要：为了保障电气设备的正常运转，就要采用科学合理的技术对六氟化硫（SF6）气体的分解物进行研究分析。

本文主要针对SF6气体分解物的检测管、气相色谱、电化学传感器以及电化学分析技术做出了论述，并针对红外吸收光谱、紫外吸收光谱、光声光谱等分析方法在SF6气体分解物分析中的应用进行了探讨。

通过分析SF6气体分解物能够有效监测和诊断电气设备的故障，更好的保障电器设备的有序运行。

关键词：SF6气体；分解物分析技术；电气设备故障诊断SF6气体已经被广泛运用到各种高压电气设备中，这种气体自身没有气味、颜色，也不具有毒性和可燃性，是一种化学性质特别稳定的气体，有很好的绝缘性和灭弧性能。

一般电气设备在正常运转过程中几乎没有分解物出现，这是由于SF6气体的分解温度超出了500摄氏度。

但是，如果电气设备内部出现故障，那么SF6气体会在高温电弧作用下分解产生SF2、SF3、SF4和S2F10等低氟硫化物。

这些低氟硫化物在纯净的SF6气体中会与活泼的氟原子迅速化合重新生成SF6。

然而，实际使用的SF6气体由于存在微量的空气、水分等杂质，氟原子和低氟硫化物在重新结合的过程中会与这些杂质以及故障点的绝缘介质、电极材料等发生反应，生成 HF、SO2、H2S、碳氟化物、金属氟化物、SO2F2、SOF2、SOF4、SF4、S2OF10、SiF4等一系列复杂分解产物。

其中HF、SO2等酸性分解物对设备内部金属及绝缘材料具有腐蚀作用，会加速设备绝缘劣化，导致设备发生突发性故障，从而引发电力事故。

近年来，在传统的检测管、气相色谱、化学气敏传感器和电化学分析等检测技术基础上，研究出红外吸收光谱、紫外吸收光谱、离子迁移谱和光声光谱等应用于SF6气体特征分解物的检测手段。

本文对这些检测分析方法进行了综述，并对未来SF6气体特征分解物分析技术的发展方向进行了展望。

1 传统的SF6气体分解物分析技术1.1 检测管法最早运用到商业化的SF6气体分解物分析技术就是检测管法，这是一种利用SO2、HF的酸性以及SO2的还原性与检测试剂中包含的NaOH和碘结合后产生的反应导致试剂变色，而变色带的长度与被检查物质的浓度呈正比，这样就可以从检测管的刻度直接读出被检测物质的浓度值。
