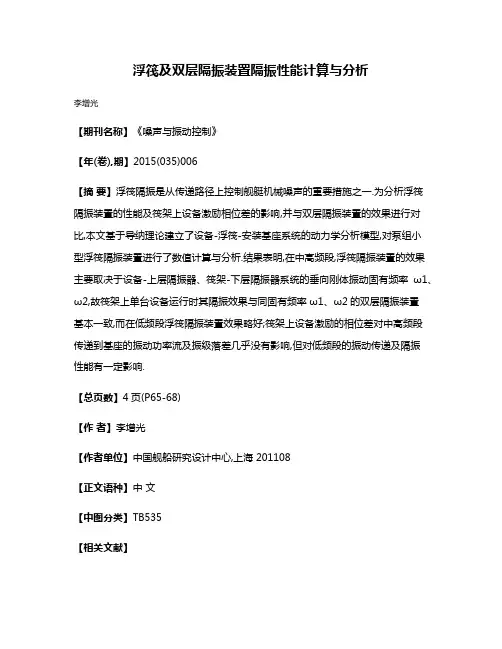

浮筏及双层隔振装置隔振性能计算与分析
浮筏及双层隔振装置隔振性能计算与分析
李增光
【期刊名称】《噪声与振动控制》
【年(卷),期】2015(035)006
【摘要】浮筏隔振是从传递路径上控制舰艇机械噪声的重要措施之一.为分析浮筏隔振装置的性能及筏架上设备激励相位差的影响,并与双层隔振装置的效果进行对比,本文基于导纳理论建立了设备-浮筏-安装基座系统的动力学分析模型,对泵组小
型浮筏隔振装置进行了数值计算与分析.结果表明,在中高频段,浮筏隔振装置的效果主要取决于设备-上层隔振器、筏架-下层隔振器系统的垂向刚体振动固有频率ω1、ω2,故筏架上单台设备运行时其隔振效果与同固有频率ω1、ω2的双层隔振装置
基本一致,而在低频段浮筏隔振装置效果略好;筏架上设备激励的相位差对中高频段
传递到基座的振动功率流及振级落差几乎没有影响,但对低频段的振动传递及隔振
性能有一定影响.
【总页数】4页(P65-68)
【作者】李增光
【作者单位】中国舰船研究设计中心,上海 201108
【正文语种】中文
【中图分类】TB535
【相关文献】
1.实船基座阻抗对泵组浮筏隔振装置性能影响分析 [J], 谢志强
2.柴油机双层隔振非线性系统主动隔振研究 [J], 肖斌;高超;张艾萍;刘志刚
3.弹性限位器对双层隔振装置抗冲击性能影响分析 [J], 马炳杰;沈建平;王志刚
4.柴油发电机组浮筏隔振装置性能分析 [J], 李志远;温华兵;吴俊杰;李兵;王春勇
5.垫板式双层隔振装置基座的装焊方法 [J], 周忠腾
因版权原因，仅展示原文概要，查看原文内容请购买。
隔振器对舰船基座振动特性的影响
隔振器对舰船基座振动特性的影响王宇;陈兴林;李光民【期刊名称】《舰船科学技术》【年(卷),期】2012(034)001【摘要】为了研究隔振器类型及布置方式对舰船基座振动特性的影响,针对舰船设备普遍采用隔振器与基座相连的连接方式,首先分析了隔振器刚度、阻尼等参数对舰船基座激扰力特性的影响,并以某船舶发电机组为例,基于有限元方法讨论了隔振器类型及布置方式对舰船基座振动特性的影响.研究表明,一方面,设备向基座传递的激扰力与隔振器刚度、阻尼及设备-隔振器-基座系统固有频率等密切相关；另一方面,隔振器类型及布置方式对基座振动特性也有较大影响.当激励频率较低时,隔振器布置方式对基座振动特性的影响相对较小；而当激励频率较高时,隔振器布置方式对基座振动特性的影响则相对较大.【总页数】7页(P30-35,49)【作者】王宇;陈兴林;李光民【作者单位】渤海船舶职业学院船海工程技术应用研发中心,辽宁葫芦岛125000;哈尔滨工业大学航天学院,黑龙江哈尔滨150001;渤海船舶重工有限责任公司博士后工作站,辽宁葫芦岛125004;哈尔滨工业大学航天学院,黑龙江哈尔滨150001;渤海船舶重工有限责任公司博士后工作站,辽宁葫芦岛125004【正文语种】中文【中图分类】U661.73;TB535+.1【相关文献】1.舰船刚性阻振质量基座中频振动特性研究 [J], 王强勇;姚熊亮;卢友敏;王献忠;庞福振2.舰船刚性阻振质量基座振动特性优化设计 [J], 姚熊亮;王强勇;朱枫;庞福振3.基座参数对舰船结构振动与声辐射的影响 [J], 王国治;胡玉超;仇远旺4.基座刚度对设备隔振器限位引起的二次冲击影响特性研究 [J], 李剑钊; 申海川; 宋禹林; 刘伟; 刘丙祥5.基于声子晶体理论的舰船液压管路支承用隔振器轴向振动带隙特性研究 [J], 魏振东;李宝仁;杜经民;林磊;谭发兵因版权原因，仅展示原文概要，查看原文内容请购买。
船舶动力系统隔振技术研究
船舶动力系统隔振技术研究发布时间：2022-09-01T01:01:24.633Z 来源：《科学与技术》2022年8期（下）作者：李铁钢[导读] 对于高品质船舶、特种船舶而言，有效降低机械振动噪声是优化船舶舒适性、提升其隐蔽性、改善运行稳定性的关键所在。
李铁钢渤海造船厂集团有限公司辽宁省葫芦岛市 125004摘要：对于高品质船舶、特种船舶而言，有效降低机械振动噪声是优化船舶舒适性、提升其隐蔽性、改善运行稳定性的关键所在。
为此，需要对现代船舶动力系统的隔振技术应用予以深入分析，本文即以此为分析切入点，在对船舶动力系统隔振技术予以概述的基础上，重点剖析了船舶动力系统隔振装置的安装过程与调试过程，希望能够为相关实践提供一定借鉴参考。
关键词：船舶；动力系统；隔振技术；浮筏隔振系统船舶各类系统之中，动力系统的重要性不言而喻，通过特定作用机制，动力系统将主机所产生的动力有效转化为船舶推进力，从而保证船舶的正常运行。
然而在实践中，由于所承担功能的差异，部分较为特殊的船舶需要解决好船体疲劳激励、抗冲击、舒适性等方面的问题，甚至于需要保障一定的隐蔽性，这就必须采用一定的船舶动力系统隔振技术，通过加装隔振装置来满足现实要求。
1 船舶动力系统隔振技术概述1.1 船舶动力系统隔振技术的内涵随着声纳技术的持续发展，现阶段，如何有效降低因船舶动力系统所产生的机械振动噪声成为了相关研究的热点问题。
将弹性支撑引入到船舶动力系统相关装置上，从而降低船舶机械波动，是应用较为广泛的技术手段。
当前，主要通过两层隔振方式对柴油发电机组进行处理较为普遍，而船舶动力系统整体隔振技术则通过大型隔振平台予以隔振，其优势主要体现在下述几个方面：一是大平台通常具有较为理想的机械抗阻，进而可将隔离效果予以最大限度地提升；二是能够有效解决动力系统中因部分动力隔离装置隔振效果不佳所引发地“短板效应”问题，即大平台可使动力系统各类型装置均达到良好的隔振效果。
隔振器不同安装工艺对浮筏声学性能的影响报告
隔振器不同安装工艺对浮筏声学性能的影响报告隔振器是一种常用的减少噪声和振动的装置，其安装工艺对浮筏声学性能有着直接的影响。
本报告对隔振器不同安装工艺对浮筏声学性能的影响进行分析，旨在帮助读者更好地理解如何优化隔振器的安装工艺。
1. 背景浮筏指的是一种在海上或河流内用于储运物品或人员的船只，由于其运用范围广泛，且环境条件恶劣，在船上必须采取措施减少噪声和振动的影响。
隔振器是一种有效的安装措施，其不同安装工艺对浮筏声学性能有着重要的影响。
2. 隔振器的常见安装工艺2.1 贴装安装贴装安装是将隔振器直接粘贴在船体各个部位上，这种安装方式简单易行，对船体造成的损伤小，但其隔振效果相对较弱。
2.2 悬挂安装悬挂安装是将隔振器直接悬挂在船体上，通过悬挂装置将隔振器悬挂在各个需要隔振的部位上。
这种安装方式对船体的损伤较小，隔振效果较好，但其悬挂装置可能会增加船体的重量，影响船的载重量。
2.3 机械安装机械安装是通过加固装置将隔振器固定在船体上，这种安装方式对船体的损伤较大，而且机械加固装置需要耗费大量的时间和成本，但其隔振效果较好，有助于减少噪音和振动的影响。
3. 隔振器不同安装工艺对浮筏声学性能的影响隔振器不同安装工艺对浮筏声学性能的影响主要表现在以下方面：3.1 隔振效果贴装安装的隔振效果相对较弱，悬挂安装的隔振效果较好，而机械安装的隔振效果最佳。
3.2 船体损伤贴装安装对船体造成的损伤最小，机械安装对船体造成的损伤最大。
3.3 费用和时间贴装安装的费用和时间最少，而机械加固装置需要耗费大量的时间和成本。
4. 结论隔振器不同安装工艺对浮筏声学性能有着显著的影响。
适当选择合适的安装方法可以有效的提高隔振器的效果，同时也要注意对船体的造成的损伤以及安装所需的时间和成本。
建议在实际应用中，应根据具体情况科学选择一定的安装方式，并时刻监控其隔振效果，以保证浮筏的声学性能达到最佳状态。
为了更好地了解隔振器不同安装工艺对浮筏声学性能的影响，我们进行了一些相关数据的收集和分析。
隔振器对船用动力装置浮筏隔振影响分析
隔振器对船用动力装置浮筏隔振影响分析摘要：为研究对浮筏隔振系统隔振性能的优化，以船用空压机为研究对象，借助ANSYS软件，分析浮筏的隔振器参数（包括刚度和阻尼）改变对系统的隔振效果影响，以了解相应系统的动力特性，为进一步对浮筏隔振系统优化作为参考。
关键词：浮筏隔振系统；有限元法；隔振特性0 引言浮筏隔振装置实际就是一种特殊的双层隔振系统，其减振机理是利用两层弹性元件的阻尼和中间质量来控制并吸收、衰减弹性波的传播，获得很好的隔振效果。
大量的实际工程应用表明，浮筏隔振系统隔振效果明显，因而受到工程界广泛的运用。
为了充分发挥浮筏装置的隔振潜在性能，提高其隔振降噪效果，在重量和空间受到限制的情况下，浮筏隔振系统各参数（包括刚度和阻尼、隔振器的空间布局、中间筏体的质量等）的多目标优化计算是进一步研究的主要方向[1]。
本文以船用空压机浮筏为对象，仅对其隔振器的分析来讨论其参数对整个系统的隔振性能影响。
1 浮筏系统模型及组成借助于ANSYS软件，对浮筏隔振系统进行有效有限元建模，上层设置隔振器12个，下层设置隔振器6个，每个隔振器用三个弹性单元来分别模拟其三个方向的刚度和阻尼[2]。
材料的密度为7800kg/m3，弹性模量为2.1*1011N/m2，泊松比为0.3，结构阻尼因子为1.5%，隔振器上层刚度为6.13*103N/m，下层刚度为9.0*104N/m，阻尼参数均设为100N/（m/s）。
划分网格后有限元模型见图1所示。
2 隔振效果分析对系统在不同刚度和阻尼下进行谐响应分析，垂直激励力加载在空压机活塞上方节点，分别在空压机底座和基础面上选取代表性的节点，计算出其在500Hz 范围内的相应结果数据经处理计算振级落差。
[1，3，5]2.1上层隔振器刚度参数对隔振效果的影响从图2中我们可以看见，系统在低频范围内，振级落差变化比较明显，在中高频部分变化不是很明显，由此可以得出隔振器刚度的变化主要影响系统低频部分的隔振性能，对中高频部分影响不是很大[4]。
隔振器分布对浮筏隔振系统隔振性能的影响
隔振器分布对浮筏隔振系统隔振性能的影响胡泽超;何琳;李彦【摘要】At present, the research of floating raft isolation system have many aspects at home and abroad, the dynam-ics modeling and theoretical analysis method was usually used. But these method was just to simplify the vibration isolator to the unit of vertical stiffness and damping, ignoring the influence of lateral stiffness and damping on system, lead to bad cal-culation results which has large difference with the actual results. So in this article , the finite element method (FEM) simula-tion analysis on the floating raft isolation system is carried out. According to the selection and distribution principle of vibra-tion isolator, several reasonable distribution has been put forward. In order to get the modal frequency of the system, the An-sys software for simulation has been used. Finally, the vibration isolation index of acceleration-vibration level difference to evaluate vibration isolation effect on floating raft isolation system has been introduced, providing some ideas for distribution design of vibration isolator.%目前，国内外对于浮筏隔振系统各个方面的研究都已很多，通常采用的是动力学建模及理论分析的方法。
JCG-2500B型隔振器不同安装工艺参数对浮筏声学性能影响研究
ｘ向 反主不同平面度传递阻 较 抗比
对 比图 １ 、图 ２可 以发现 ，不 同平面 度垫板对 Ｊ Ｇ．５ ０ Ｃ ２ ０ Ｂ隔 振器 ｘ 向的 两端 的传 递 阻抗 在 ７ ０ ｚ ０Ｈ 以上 时谷 值发 牛 偏移 ， 同时在 谷值 频率 处 ，０ ｍｍ ． ２ 平 面度 对应 的传递 阻抗 值 偏 小；而 通过 图 ３ 、图 ４ 的对 比则 可 以看 出 ， 面度 对 Ｊ Ｇ．５ ０ 平 Ｃ ２ ０ Ｂ隔振 器 Ｚ 向的传 递 阻抗 没有 影 响 。
６ 科技与管理
２ １／ ０ ２３
船舶 工艺
ＬＨ 日 ｍ ｎ 凸 ｌ
一 三
＿传 传 传 佑 ｌ 一 递 递 递 递
１ ’ ０
１２ ０
１３ ０
矧率 （ 】 Ｈｚ
图 ４ Ｊ Ｇ ２ ０ Ｂ 隔振 器 Ｚ向反 置 不 同平 面度 传 递 阻抗 比较 Ｃ ．５ ０
图２ Ｃ ． ０Ｂ ＪＧ２ ０ ￣ ５
降低舰 船机械 噪 声Ｉ，其 中 ，隔振 措施 主 要利用 单 】 】 层 、双层 或浮筏 隔振 装 置 ，舰船 隐蔽 航行 工况 一 需 卜
测 试组件 ｘ 向和 ｚ向隔振 器 的正 、 反置输 入与传 递
机 械 阻抗 ，并 对其测 试 结果进 行 分析 ，明确其 隔振 器 垫板 不 同平 面 度 对 隔 振 器 和 垫 板 组件 机械 ５ 抗 Ｊ 【 的影 响程度 。 图１ ～图 ４分别 为不 同垫板 平 面度 ＦＪ Ｇ．５ ０ Ｃ ２ ０ Ｂ 振器 Ｘ 向的正 、 反置 传递 机械 抗 以及 Ｚ 的 正 、反置传 递机械 阻抗 的平均 结 果。
Ｚ 向 （ 向）隔振 器 正 、反置 的机械 叭抗进 行 了试 轴 验测 量 。试 验温 度 在 ７ １ ℃之 问，其测试 结果 以 ～ ４
隔振器在船舶结构中的应用评估
隔振器在船舶结构中的应用评估隔振器是一种常见的机械装置，用于减少船舶结构中的振动和噪音。
在船舶运行中，无论是船体还是其他的机械设备都会产生振动，而这些振动可能会对船舶结构和设备的正常运行造成影响。
因此，为了保证船舶的正常运行和舒适度，隔振器的应用变得不可或缺。
在船舶结构中，隔振器主要应用于以下几个方面：1. 减震和减振船舶在海上运行时会遇到各种波浪和涡流的作用，这些外界力量会对船舶结构产生震动和振动。
通过在船舶结构中使用隔振器，可以减少这些震动和振动的影响，保证船舶的稳定性和舒适度。
2. 防止共振共振是船舶结构中一个常见的问题。
当外界激励频率与结构的自振频率相同时，就会发生共振现象，导致船舶结构产生大幅振动，进而对船体和设备造成严重的损坏。
通过在结构中使用隔振器，可以降低结构的自振频率，从而减轻或避免共振带来的问题。
3. 噪音控制船舶运行时产生的振动往往会伴随着噪音的产生。
这些噪音不仅会对船员的工作环境产生影响，还可能干扰到船舶上的其他设备的正常工作。
隔振器的使用可以有效地降低振动产生的噪音，提供一个更安静的工作环境。
在评估隔振器在船舶结构中的应用时，需要考虑以下几个方面：1. 材料选择隔振器的材料应具有良好的弹性和抗振性能。
在选择材料时，需要考虑船舶运行环境的特点，包括温度、湿度和腐蚀等因素。
此外，材料还应具有较长的使用寿命和低维护成本。
2. 结构设计隔振器的结构设计应考虑到船舶结构的形状和尺寸。
根据不同的应用需求，可以选择不同类型的隔振器，如弹簧隔振器、橡胶隔振器或液体隔振器。
结构设计应确保隔振器能够有效地吸收振动能量，并将其转化为其他形式的能量，以实现减震、减振和噪音控制的效果。
3. 性能评估在应用隔振器之前，需要对其性能进行评估。
这包括隔振器的阻尼比、自然频率和可调性等指标。
性能评估可以通过实验室测试和数值模拟等方法进行，以确保隔振器的效果符合设计要求。
4. 安装和维护隔振器的正确安装和定期维护对其有效性至关重要。
船舶浮筏系统的振动及抗冲击特性分析
图2 筏体的垂向位移响应
Fig. 2 Vertical displacement response of raft
统的阻尼时发电机组的垂向位移响应如图 3 所示 。半正弦波冲击位移响应达到最大值 40 mm ,矩形波 冲击位移响应达到最大值 55 mm ,明显小于筏体的位移响应 。发电机组的垂向加速度响应如图 4 所示 ,
隔振元件对船舶振动性能的影响研究
隔振元件对船舶振动性能的影响研究船舶是重要的海洋运输工具，而船舶在航行过程中往往会遇到各种振动问题，这些振动不仅会对船舶自身构件造成损伤，还会对船上人员和货物的安全造成威胁。
因此，研究船舶振动性能及其控制手段变得极为重要。
在这篇文章中，我们将讨论隔振元件对船舶振动性能的影响，并探索如何优化船舶的振动控制。
首先，我们需要了解什么是隔振元件。
隔振元件是一种能够减缓或抑制振动传输的装置，它被广泛应用于许多领域，包括船舶行业。
隔振元件可以通过改变振动的传递路径或通过吸收、反射或散射振动能量来减少振动的传播。
隔振元件在船舶振动控制中的应用主要有两个方面：减少外界振动对船体的传递和减少船体振动对船上设备和人员的影响。
在船舶运行中，常常会遇到来自海浪、船体结构振动和引擎振动等多种外界振动。
这些外界振动会通过船体传递到船上设备和人员，从而给船舶带来不稳定性和不舒适感。
通过合理配置隔振元件，我们可以将外界振动减少到船舶的承受范围以内，从而提高船舶的稳定性和舒适性。
另一方面，隔振元件也可以用于减少船体振动对船上设备和人员的影响。
船体的振动会对设备的正常运行和人员的工作环境产生负面影响。
通过在设备和人员周围安装隔振元件，可以有效减少船体振动对其产生的干扰。
例如，在机舱中，船舶发动机的振动会对其他设备的正常运行产生干扰，通过在发动机支座处加装隔振元件，可以降低振动的传递，提高设备的稳定性和可靠性。
对于船舶振动控制，选择合适的隔振元件是非常重要的。
隔振元件的性能和特点会直接影响到船舶的振动控制效果。
在选择隔振元件时，首先要考虑的是其隔振效果。
隔振元件应具有较好的隔振性能，能够有效减少振动的传递。
其次，隔振元件的可靠性和耐久性也是需要考虑的因素，因为船舶在复杂的海洋环境中运行，对隔振元件的耐久性要求较高。
此外，适应性也是一个重要考虑因素，不同船舶在结构和振动特性上存在差异，因此隔振元件需要根据具体船舶的需求进行定制。
除了选择合适的隔振元件，优化船舶的振动控制还需要考虑其他因素。
隔振装置隔振器排列布置位置对振动性能影响
I船舶设计TECHNOLOGY AND MANAGEMENT隔振装置隔振器排列布置 噬畫对磁楼能影响张生乐潘国雄邓莉【摘 要】：为掌握隔振器排列布置位置对振动性能的影响，本文针对某型船舶上的浮筏及设备，依据静刚度测试数据，开展了隔振器布置位置对振动影响的对比测试。
研究结果表明，浮筏隔振器布置位置对振动性能有一定 影响，设备隔振器布置位置对振动性能基本无影响。
【关键词】：隔振器；排列布置；振动性能；0引言橡胶隔振器含有粘弹性材料，它具有内摩擦阻尼特性，在力学上表现为应变滞后于应力，因而其e -O （应力-应 变）曲线为迟滞回线。
隔振器能够吸收设备的振动能量并将 其转变为热能而耗散掉，同时隔振器可以改变系统的阻抗， 形成阻抗突变，从而阻碍振动的传递。
因而，隔振器常被用于设备的振动传递控制。
船用海水泵主要用于从舷外吸入海水，增压后经系统管 路送至各用水设备或用水处，完成预定功能后排出舷外。
一 般情况下，海水泵振动较为剧烈，需采用隔振装置衰减海水泵传递到船体结构上的振动，浮筏便是隔振装置中的一种。
隔振器刚度大小本身对隔振装置隔振效果有影响。
在实 际工程中，隔振元件在制造过程中由于制造、橡胶配比等方 面的原因，即使同一型号产品，性能也会有所差异，且不同批次产品通常差异会更大。
在经过采购、领用、安装等环节后，使用者不能保证同一设备使用的隔振器为同一批次生 产、性能比较接近，最终造成系统的隔振效果会有所差别，而隔振装置一般釆用多隔振器安装形式，刚度的差异最终会 反映到隔振效果差异上。
本文采用试验对比的方法，针对隔振器在实际使用时因 性能差异导致隔振效果的不同开展相关研究。
具体对象为某船舶上使用的一型浮筏和其上的一台100t 海水泵。
1隔振器安装顺序编号本次试验中选用的隔振器共有两种型号，分别为BE-160、6JX-200,如图1所示。
根据隔振系统安装需要，6JX-200型隔振器为8件，BE-160型隔振器为4件。
浮筏筏体结构改进设计及隔振性能分析
筏体结构经过改进后的系统隔振性能有明显提升，
其中最后一种方案减振效果最为显著。
关键词：
振动与波；
浮筏；
筏体结构；
模态；
隔振
中图分类号：
U664
文献标志码：
A
DOI 编码：
10.3969/j.issn.1006-1355.2019.05.046
Analysis of Vibration Isolation Performance for
激励
船体振动并向水中辐射噪声[1]。
在舰船舱室内，
将两台或两台以上动力机械设
备通过上层隔振器共同安装在一个较大的中间质量
（筏体）上，
筏体再通过下层隔振器安装在船体基座
上，
这就是浮筏隔振系统的基本构成。其中，
浮筏隔
振系统如图 1 所示。
浮筏隔振装置不仅可以有效利用船舶的空间和
收稿日期：
2018-10-22
作者简介：
李志远(1994-)，
男，
山东省滨州市人，
硕士研究生，
图 1 浮筏隔振系统示意图
负载，
而且其中间质量具有很大的机械阻抗，
有利于
提高隔振效果[2]。
以往的研究中，
学者们对影响浮筏隔振系统隔
主要研究方向为噪声与振动控制技术。
振性能的隔振器刚度、
阻尼参数和筏体、
基座等参数
E-mail: 352071916@
an Improved Floating Raft Structure
LI Zhiyuan , PENG Zilong , WEN Huabing , XIA Zhaowang , WU Junjie
( Institute of Noise and Vibration, Jiangsu University of Science and Technology,
船舶动力装置整舱隔振技术及其应用分析
（ ２ ） 蒸 汽轮 机和 燃气 轮机 振动 特性
《 装备 制造 技术 ￣ ２ ｏ １ ５年第 ５期
船舶 动力装 置整舱 隔振技术及 其应 用分 析
喻雄 飞 ’ ， 邵利 民 。 ， 徐 慧峰
（ １ ． 海军广州地区装备修理监修室 ， 广东 广州 ５ １ ０ ７ １ ５ ， ２ ． 海军 上 海地 区装 备 修理 监修 室 ， 上海 ２ ０ ０ １ ３ ６ ）
关键词 ： 船舶 ； 动力装置 ； 整舱 隔振 ； 降噪
中 图分 类 号 ： Ｕ ６ ６ １ 文献标识码 ： Ｂ 文章编号 ： １ ６ ７ ２ — ５ ４ ５ Ｘ （ ２ ０ １ ５） ０ ５ 的声隐身性能是指躲避声纳探测 和音 响水 术 。本文从进一步提高水面船舶声隐身性能的角度 针 对 不 同类 型 动 力装 置 的隔振 需 求 ， 对 整 舱 隔 中兵器的攻击 的能力 ，由其水 下辐射噪声 的量级决 出发 ， 定 。船舶噪声一般分为机械噪声 、 螺旋桨噪声和水动 振 技 术应 用 的可行 性 和效 益进 行 分析 。 力噪声【 １ ］ 。 动力装置运行产生的振动传递到船体结构 和壳 体 上 ， 引起海水声压波动 ， 从 而形成机械噪声 ， １ 船舶动 力装 置的振 动特性及隔振技术现状 是 船 舶 在 反潜 工 况 下最 主要 的 噪声 源 。随着 现 代 声 纳探测能力 的提升 ，降低 由动力装置引起 的机械噪 １ ． １ 动 力装 置 类型及 其 振动 特性 声 的需 求 日趋 迫 切 。 船舶大型动力装置主要包括发电机组 和推进机 采 用 隔 振装 置 对 动力 装 置 进 行 弹性 支 承 ，可 有 组 ， 下 面分 析各 种类 型 机 械 的振 动 特性 ， 分 析频 段 划 效降低传递到船体上的机械振动 ，是降低 船舶机械 分 为低 频 １ Ｏ Ｈ ｚ 一３ １ ５ Ｈ ｚ和 高频 ３ １ ５ Ｈ ｚ ～１ ０ ｋ Ｈ ｚ 两 噪声最有效的技术手段。目前船舶柴油发 电机组 、 燃 个 区间。根据声学理论 ， 低频振动主要影响船舶辐 气轮机发电机组和蒸汽轮发电机组等辅助动力装置 射噪声的传播距离 ， 即被敌方声纳探测 的距离 ； 高频 已广 泛 采 用双 层 隔 振装 置 或 浮筏 隔振 装 置 ，柴 油 推 振 动 主 要影 响船 舶 声纳 平 台 的 自噪声 ，即探 测 敌 方 进 机 组 也 已应 用 双 层 隔振 装 置 ，燃 气 轮机 和蒸 汽 轮 船 舶 的能 力 。 机 推进 机 组则 以主要 采用 单层 隔振装 置 【 ２ ］ 。 （ １ ） 柴 油机 振 动特 性 船舶动力装置整舱隔振技术采用大型隔振平 台 柴油机的振动激励力 主要 由气缸内的气体压力 对动力舱段设备进行整体隔振 ，是 目前发达国家船 变化 和运 动部 件 的惯性 力 产 生 的 。气 缸 压力 周 期 性 舶采用的一项先进技术 。美 国和英 国核潜艇采用 了 变 化 就 对 活塞 产 生 了振 动 激 励 力 。对 于 二 冲程 柴 油 该 项 技 术 ，将 汽 轮 发 电机 组 和 汽轮 齿 轮 推进 机 组 集 机 的 ，激 励频 率 为 转频 及 其倍 频 ；对 于 四冲程 柴 油 中安装在一台大型浮筏隔振装置上［ ２ 】 。 该技术 的优点 机 ， 激励频率为转频 、 ０ ． ５ 倍频 和倍频 。高速柴油机 是： 大型平 台具有很高 的机械阻抗 ， 可大幅提高隔振 主要 用 于发 电机 组 ， 文献［ ５ ］ 介 绍 美 国某 渔业 研 究 船 效果 ； 所 有 动 力装 置 都 可 取得 理 想 的 隔振 效 果 ， 避 免 用 １ ３ ６ ０ ｋ Ｗ 柴 发 机组 的低 频 振 动约 为 １ ３ ５ ｄ Ｂ （ 振 动 了一 台动力装置隔振效果不 良而引起全船 噪声较高 加 速 度 级 ， 参考量 １ Ｘ ｌ Ｏ － ％ａ ／ ｓ ， 下同 ） ， 高 频 振 动 约 为
船舶辅机的隔振设计及船体耦合振动分析
船舶辅机的隔振设计及船体耦合振动分析
方媛媛;王国治
【期刊名称】《江苏科技大学学报（自然科学版）》
【年(卷),期】2006(020)003
【摘要】为了减小船舶的振动与噪声,对某船用空压机组进行了浮筏隔振装置的设计,其中包括隔振参数的确定以及筏体结构的设计等.通过建立隔振系统的有限元模型,分析了该系统的动力学特性,包括振动模态、振动传递率以及对于冲击的响应.为了揭示实船隔振系统的规律,将空压机组浮筏装置的有限元模型拓展到全船,分析了隔振装置装船后的耦合振动模态,讨论了船舶结构的振动对浮筏系统隔振效果以及冲击响应的影响.在此基础上,探讨了提高船舶辅机浮筏隔振系统动力学性能的途径.【总页数】5页(P16-20)
【作者】方媛媛;王国治
【作者单位】江苏科技大学,机械与动力工程学院,江苏,镇江,212003;江苏科技大学,机械与动力工程学院,江苏,镇江,212003
【正文语种】中文
【中图分类】U661.44
【相关文献】
1.应用传递矩阵法分析不对称船体耦合振动 [J], 商大中;李鸿
2.小水线面双体船桨－轴－船体耦合振动和声辐射分析 [J], 雷智洋;苏金鹏;华宏星
3.非对称船体梁弯扭耦合振动试验及分析 [J], 赵晔;叶伟
4.船体薄壁梁弯扭耦合振动的流固耦合分析 [J], 岳鹏;黎胜;赵德有
5.桨-轴系-船体耦合振动频响函数子结构综合建模方法验证与分析 [J], 范凯;黄修长;李江涛;刘见华
因版权原因，仅展示原文概要，查看原文内容请购买。
隔振器参数及高频驻波效应对浮筏隔振性能的影响
隔振器参数及高频驻波效应对浮筏隔振性能的影响宋金明;张乔斌;尹成彬;吴开峰【摘要】The finite element model of marine floating raft is build. The effects of isolator parameters on vibration isolation performance of floating raft is analyzed, and the standing wave effect in high frequency is introduced and its influence on isolation performance is analyzed. The results show that the stiffness of isolator affect the performance in low frequency mostly and have little effect in high frequency, the isolation performance will decrease with the increase of isolator stiffness, The increase of isolator damping will have negative effect on isolation performance; Standing wave effect have enormous negative influence on isolation performance, the influence will be bigger with the increase of frequency.%建立了船用浮筏的有限元模型，计算分析了隔振器刚度、阻尼对浮筏隔振性能的影响，定性分析了驻波效应对隔振效果的影响。
筏架动态特性对浮筏隔振性能的影响分析
筏架动态特性对浮筏隔振性能的影响分析刘祥珺【摘要】大型筏架的低频动态特性对浮筏隔振装置的隔振效果有一定影响.为分析该问题,基于阻抗理论建立了机组-浮筏-基座系统的动力学分析模型,以船用大型机组的浮筏隔振装置为研究对象,通过数值计算分析了筏架弹性、质量分布、阻尼等动态特性对隔振效果的影响.结果表明,筏架弹性振动模态频率附近的隔振效果降低,提高筏架、基座及船体结构的固有频率有利于提高浮筏的隔振效果;筏架内填充物尽量集中于隔振器安装脚附近可提高隔振效果;增加筏架阻尼仅可提高筏架弹性模态频率处的隔振效果.【期刊名称】《造船技术》【年(卷),期】2016(000)003【总页数】5页(P16-20)【关键词】浮筏;动力学;隔振;阻抗【作者】刘祥珺【作者单位】海军驻上海沪东中华造船(集团)有限公司军事代表室,上海200129【正文语种】中文【中图分类】U661机械噪声是中低航速工况下舰艇水下辐射噪声的重要组成部分。
机电设备振动经由隔振装置→设备基座→船体结构，进而引起辐射噪声。
为控制此类振动噪声，工程中通常采用在机电设备与设备基座之间设置隔振装置的方案。
其中，浮筏是一种有效的隔振装置，在船舶工程中的应用越来越多。
理论上讲，浮筏隔振装置属于双级隔振。
若筏架首阶弹性振动模态频率足够高，在低于该频率的频段内筏架可以近似为刚体。
此时，同样中间质量比、隔振器固有频率的浮筏隔振与双层隔振的效果基本一致[1]。
然而，大型筏架的首阶弹性振动固有频率较低，浮筏隔振装置的动态特性比双层隔振装置要复杂很多。
国内研究机构和学者在浮筏隔振性能设计方面做了大量工作，主要包括筏架上下层隔振器刚度及阻尼、筏架质量等动力学参数的影响分析[2-3]，高效筏架结构设计[4-5]，动力吸振在浮筏上的应用[6-7]，主动控制[8-9]等。
工程设计中，在质量及尺寸要求一定的条件下，最大程度地提高浮筏隔振装置的性能是设计者追求的终极目标。
尤其对于大型浮筏隔振装置，筏架的动态特性对其隔振性能有一定影响，设计中需要对此开展深入分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔振器对船用动力装置浮筏隔振影响分析
摘要：为研究对浮筏隔振系统隔振性能的优化，以船用空压机为研究对象，借助ANSYS软件，分析浮筏的隔振器参数（包括刚度和阻尼）改变对系统的隔振效果影响，以了解相应系统的动力特性，为进一步对浮筏隔振系统优化作为参考。
关键词：浮筏隔振系统；有限元法；隔振特性
0 引言
浮筏隔振装置实际就是一种特殊的双层隔振系统，其减振机理是利用两层弹性元件的阻尼和中间质量来控制并吸收、衰减弹性波的传播，获得很好的隔振效果。
大量的实际工程应用表明，浮筏隔振系统隔振效果明显，因而受到工程界广泛的运用。
为了充分发挥浮筏装置的隔振潜在性能，提高其隔振降噪效果，在重量和空间受到限制的情况下，浮筏隔振系统各参数（包括刚度和阻尼、隔振器的空间布局、中间筏体的质量等）的多目标优化计算是进一步研究的主要方向[1]。
本文以船用空压机浮筏为对象，仅对其隔振器的分析来讨论其参数对整个系统的隔振性能影响。
1 浮筏系统模型及组成
借助于ANSYS软件，对浮筏隔振系统进行有效有限元建模，上层设置隔振器12个，下层设置隔振器6个，每个隔振器用三个弹性单元来分别模拟其三个方向的刚度和阻尼[2]。
材料的密度为7800kg/m3，弹性模量为2.1*1011N/m2，泊松比为0.3，结构阻尼因子为1.5%，隔振器上层刚度为6.13*103N/m，下层刚度为9.0*104N/m，阻尼参数均设为100N/（m/s）。
划分网格后有限元模型见图1所示。
2 隔振效果分析
对系统在不同刚度和阻尼下进行谐响应分析，垂直激励力加载在空压机活塞上方节点，分别在空压机底座和基础面上选取代表性的节点，计算出其在500Hz 范围内的相应结果数据经处理计算振级落差。
[1，3，5]
2.1上层隔振器刚度参数对隔振效果的影响
从图2中我们可以看见，系统在低频范围内，振级落差变化比较明显，在中高频部分变化不是很明显，由此可以得出隔振器刚度的变化主要影响系统低频部分的隔振性能，对中高频部分影响不是很大[4]。
在波峰附近，系统隔振效果达到最佳，而在波谷附近由于系统的共振使得隔振效果变差。
同时也可以看出，随着隔振器刚度的增加，系统的固有频率也逐渐增加。
[1，3]
2.2 下层隔振器刚度参数对隔振效果的影响
通过系统的振级落差图，图3所示，可以很明显看出，下层隔振器的参数改变对系统隔振效果的影响要比上层大。
故在进行隔振器优化时应更加注重考虑下层隔振器对系统的影响。
2.3隔振器阻尼参数对隔振效果的影响
从图4中可以看到，阻尼同刚度一样，对系统的隔振效果有着很重要的影响：通过改变阻尼参数可以有效缓解系统的共振影响，将这种共振的影响向高频区域推移；在高频阶段，隔振器的阻尼依然对系统的隔振效果有比较大的影响。
[4]
3 结论
基于筏体的弹性影响，对此浮筏进行有限元建模分析，得到一些参考性的结论
1）浮筏系统下层隔振器的刚度参数相比上层而言，对系统的隔振效果影响更大。
主要影响低频部分的隔振性能，对高频部分影响不大。
2）对系统而言，为达到良好的隔振效果，隔振器的刚度、阻尼不能太弱。
3）本模拟计算对中高频部分分析不足，同时也须对上述分析进行实体实验，进一步采集实验数据来验证，优化理论上分析。
4 参考文献
[1] 吴刚，江国和，周浩，张春雷.基于FEM的船舶浮筏隔振系统特性研究[J].上海海事大学学报.2012.
[2] 汪玉，冯奇.舰船设备抗冲击隔振系统建模理论及其应用[M].北京：国防工业出版社，2006
[3] 江国和，邵文正.三维弹性浮筏隔振系统参数对隔振性能的影响[J].机电信息.2010
[4] 李银川，方开翔隔振器参数对船舶动力机械系统隔振性能的影响分析[J].江苏科技大学学报，2006
[5] 邵文政. 船舶动力机械隔振系统优化计算方法研究[D].上海：上海海事大学，2010.。
