碳纤维材料
碳纤维的分类
12
碳纤维按原料来源可分为聚丙烯腈基碳纤维、 沥青基 碳纤维、粘胶基碳纤维、酚醛基碳纤维、气相生长碳纤维
2021/5/26
13
根据丝束大小可分为： 大丝束 • 工业级 • 每束碳纤维的根数等于或大于 46000-48000根。 • 一般指48~480K • 价格便宜。
第七章碳纤维PPT课件
环化反应 脱氢反应 吸氧反应
33
环化反应
CCCCC NNNNN
梯 形 ， 六 元 环 CCCCC
NNNNN 耐 热
34
脱氢反应
未环化的聚合物链或环化后的杂环可由于氧的作用 而发生脱氢反应，形成以下结构：
CC CC C NNNN
35
吸氧反应
氧可以直接结合到预氧化丝的结构中，主要生成－OH，－
14
第一节 碳纤维的制备与性能
碳纤维不能用熔融法或溶液法直接纺丝，只能以有机 纤维为原料，采用间接方法来制造。 ➢ 碳元素的各种同素异形体(金刚石、石墨、非晶态的各种 过渡态碳)，根据形态的不同，在空气中在350℃以上的高 温中就会不同程度的氧化；在隔绝空气的惰性气氛中(常 压下)，元素碳在高温下不会熔融，但在3800K以上的高温 时不经液相，直接升华，所以不能熔纺。 ➢ 碳在各种溶剂中不溶解，所以不能溶液纺丝。
13
碳纤维的分类
按制造条件 和方法分类
碳纤维：碳化温度1200～1500oC，碳含量 95％以上。
石墨纤维：石墨化温度2000oC以上，碳含 量99％以上。
活性碳纤维：气体活化法，CF在600～ 1200oC，用水蒸汽、CO2、 空气等活化。
气相生长碳纤维：惰性气氛中将小分子有 机物在高温下沉积成纤维－ 晶须或短纤维。
碳纤维结构近乎石墨结构，比金刚石结构 规整性稍差。
4
碳纤维的发展
碳纤维的开发历史可追溯到19世纪末期，美国科学家爱 迪生发明的白炽灯灯丝，而真正作为有使用价值并规模生 产的碳纤维，则出现在二十世纪50年代末期。
1959年美国联合碳化公司以粘胶纤维(Viscose firber)为 原丝制成商品名为“Hyfil Thornel”的纤维素基碳纤维。
碳纤维课件ppt
碳纤维的环保意义
05
与价值
减少对传统材料的依赖
01
碳纤维作为一种高性能材料，可 以替代部分传统金属材料，降低 对矿产资源的开采和加工需求， 从而减少对环境的破坏和污染。
02
碳纤维的制造过程相对环保，不 需要经过高温熔炼，可以减少能 源消耗和碳排放。
降低碳排放，助力碳中和目标
碳纤维的制造和使用过程中，碳排放 量相对较低，有助于实现碳中和目标 。
汽车工业领域
车身结构
碳纤维复合材料能够显著 减轻汽车重量，提高燃油 效率和性能，因此在车身 结构中广泛应用。
汽车零部件
碳纤维复合材料也用于制 造汽车零部件，如发动机 罩、车门、车顶等。
电动汽车电池组
碳纤维复合材料在电动汽 车电池组中作为结构材料 ，能够提高电池组的强度 和刚度。
体育器材领域
自行车
VS
建筑补强
碳纤维复合材料也用于对建筑结构进行加 固和补强，提高结构的承载能力和耐久性 。
其他领域
压力容器和管道
碳纤维复合材料在制造高压容器和管道中作为结构材料，能够承受高压力和温度。
电子设备
碳纤维在制造电子设备中也有广泛应用，如电路板、连接器和外壳等。
碳纤维的未来发展
04
与挑战
碳纤维的研发进展
影响因素：生产工艺对碳纤维的性能 有很大影响，如温度、压力、时间等 工艺参数都会影响碳纤维的结构和性 能。
碳纤维的性能优势
02
高强度与轻量化
总结词
碳纤维具有高强度和轻量化的特性，使其成为高性能材料的 重要选择。
详细描述
碳纤维是一种高性能纤维，其强度和刚度都非常高，能够承 受较大的压力和弯曲应力。同时，碳纤维的密度非常低，比 传统的金属材料轻得多，因此使用碳纤维可以大大减轻产品 的重量。

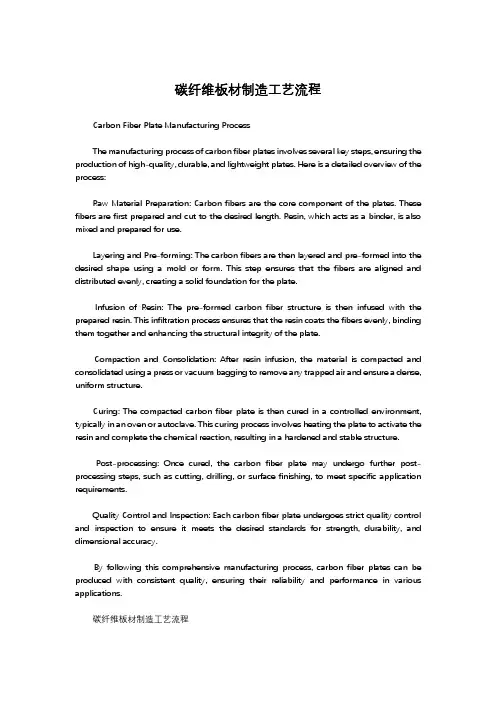

碳纤维板材制造工艺流程
碳纤维板材制造工艺流程Carbon Fiber Plate Manufacturing ProcessThe manufacturing process of carbon fiber plates involves several key steps, ensuring the production of high-quality, durable, and lightweight plates. Here is a detailed overview of the process:Raw Material Preparation: Carbon fibers are the core component of the plates. These fibers are first prepared and cut to the desired length. Resin, which acts as a binder, is also mixed and prepared for use.Layering and Pre-forming: The carbon fibers are then layered and pre-formed into the desired shape using a mold or form. This step ensures that the fibers are aligned and distributed evenly, creating a solid foundation for the plate.Infusion of Resin: The pre-formed carbon fiber structure is then infused with the prepared resin. This infiltration process ensures that the resin coats the fibers evenly, binding them together and enhancing the structural integrity of the plate.Compaction and Consolidation: After resin infusion, the material is compacted and consolidated using a press or vacuum bagging to remove any trapped air and ensure a dense, uniform structure.Curing: The compacted carbon fiber plate is then cured in a controlled environment, typically in an oven or autoclave. This curing process involves heating the plate to activate the resin and complete the chemical reaction, resulting in a hardened and stable structure.Post-processing: Once cured, the carbon fiber plate may undergo further post-processing steps, such as cutting, drilling, or surface finishing, to meet specific application requirements.Quality Control and Inspection: Each carbon fiber plate undergoes strict quality control and inspection to ensure it meets the desired standards for strength, durability, and dimensional accuracy.By following this comprehensive manufacturing process, carbon fiber plates can be produced with consistent quality, ensuring their reliability and performance in various applications.碳纤维板材制造工艺流程碳纤维板材的制造工艺流程涉及多个关键步骤，确保生产出高质量、耐用且轻质的板材。
《新型纺织材料》课件——碳纤维
碳纤维制造过程式中最重要的环节
2 原丝的预氧化
聚丙烯腈原丝的预氧化——原丝在200 ℃~300℃的空气介质
中进行预氧化处理。目的是要使线型分子链转化为耐热的梯型结构，
使其在高温炭化时不熔不燃，保持纤维形态，从而得到高质量的碳
日本进藤昭男发明了以 聚 丙 烯 腈 ( PA N ) 纤 维 为 原 料制取炭纤维的方法
1970
日本吴羽化学工业公司 采用大谷杉郎的专利， 首先建成年产120t普 通型(GPCF)沥青基炭 纤维的生产厂
普通型(A型)碳纤维
在900-1200℃下炭化得到 的碳纤维。这种碳纤维强 度和弹性模量都较低，一 般强度小于107.7cN／tex， 模量小于13462cN／tex。
碳纤维制造过程式中最重要的环节
1 聚丙烯腈原丝的制备
（2）纺丝一般采用湿法纺丝，而不用干法。 干法生产的纤维溶剂不容易洗净。如果纤维中残留少量溶剂，在预氧化及 炭化等一系列热处理过程中，溶剂挥发或分解会使纤维粘结；产生缺陷，所得 碳纤维发脆或毛丝多、强度低。实践证明，在原丝制备时原丝水洗时间长，则 产品碳纤维 的强度及模量高。
新型纺织材料
碳纤维
目录
01
概述
02
加工方法
03 碳纤维的结构和性能
01
概述
碳纤维是指纤维化学组成中碳元素占总量90%以上的纤维。
碳纤维是以聚丙烯腈纤维、粘胶纤维或沥青纤维为原丝，通过 加热除去碳以外的其它一切元素制得的一种高强度、高模量纤维， 它有很高的化学稳定性和耐高温性能，是高性能增强复合材料中的 优良结构材料。
碳纤维PPT演示课件
（3） 疲劳强度：碳纤维和芳纶纤维复合材 料的疲劳强度高于高强纲丝。金属材料在交 变应力作用下，疲劳极限仅为静荷强度的 30%～40%。由于纤维与基体复合可缓和裂 纹扩展，以及存在纤维内力再分配的可能性， 复合材料的疲劳极限较高，约为静荷强度的 70%～80%，并在破坏前有变形显著的征兆。
13
10

根据使用要求和热处理温度的不同﹐碳纤 维分为耐燃纤维﹑碳纤维和石墨纤维。例 如 300～350℃ 热处理时得耐燃纤维 ﹔1000～1500℃ 热处理时得碳纤维﹐含碳 量为 90～95％﹔碳纤维经 2000℃以上高 温处理可以制得石墨纤维﹐含碳量高达 99 ％以上。
11
碳纤维的优缺点
碳纤维材料与其他加固材料对比 （1）抗拉强度：碳纤维的抗拉强度约为钢 材的10倍。 （2）弹性模量：碳纤维复合材料的拉伸弹 性模量高于钢材，但芳纶和玻璃纤维复合 材料的拉伸弹性模量则仅为钢材的一半和 四分之一。
18
（4）运动器材 用作网球、羽毛球、和壁球拍及杆、棒球、
曲棍球和高尔夫球杆、自行车、赛艇、钓
杆、滑雪板、雪车等。
19
碳纤维自行车
20
（5）土木建筑 幕墙、嵌板、间隔壁板、桥梁、架设跨度 大的管线、海水和水轮结构的增强筋、地 板、窗框、管道、海洋浮杆、面状发热嵌 板、抗震救灾用补强材料。
21
利用碳纤维布加固钢筋混凝土构件以提高 承载力及延长寿命是目前比较流行的方法， 在建筑业中有着广泛的发展前景。
2
碳纤维概念
碳纤维是复合材料 碳纤维是一种纤维状碳材料。呈黑色，坚 硬，是一种强度比钢的大、密度比铝的小、 比不锈钢还耐腐蚀、比耐热钢还耐高温、 又能像铜那样导电，具有许多宝贵的电学、 热学和力学性能的新型材料。
