电化学电容器
电化学 电容器
VS
作 原
电
理 点 用
池
Beijing Institute of Technology
什么是电化学电容器？ 什么是电化学电容器？
电化学电容器是一种介于 电池和传统电容器的新型 储能元件， 储能元件，具有比传统电 容器更大的电容量， 容器更大的电容量，比电 池更高的功率密度， 池更高的功率密度，更长 的循环寿命，无需维护， 的循环寿命，无需维护， 引起了世界各国的广泛关 注。
Beijingห้องสมุดไป่ตู้Institute of Technology
e.g. 智能水表
Beijing Institute of Technology
you！ Thank you！
Beijing Institute of Technology
Beijing Institute of Technology
电化学电容器VS电池 电化学电容器 电池
Beijing Institute of Technology
电化学电容器的优点
离子的吸脱附而不是化学 反应 适合用于要求能量持续时
-2 2 间仅为 10 ~ 10 s的情况 的情况
– 40~ +70℃ ℃
寿命长 高电容量 充放高效
T范围宽 范围宽
Ultracapacitor Supercapacitor 0.1~6 000 F 2 000~6 000倍 倍
充放电时仅产生离子 的吸脱附， 的吸脱附，电极结构不 会发生变化 充放电大于 40万次 万次
Beijing Institute of Technology
还是优点。。。 还是优点。。。
漏电流小
功率密小
放置时长
免维修
电化学双层电容
电化学双层电容
电化学双层电容，又称电化学电容，是一种以电化学反应为基础的电容器。
它是由电
极表面的电荷分离所产生的电势差所构成的电容器，电荷在电极表面与电解质中互相转移，由于电极表面附近存在孔隙、裂缝等微观结构，使得电荷易于在电极表面和电解质之间转移，在电极表面形成一个电荷分层，从而形成一个电势梯度，这个梯度就是电化学双层。
电化学双层电容的电化学反应包括氧化还原反应、电化学吸附和电化学离子交换等。
其中，氧化还原反应是最主要的反应，它是指当电荷在电极表面与电解质中互相转移时，
在电极表面上发生的氧化还原反应。
电化学双层电容的电容值取决于电荷分层的电化学反应，它与电极材料、电解质和温
度等相关，其中电极材料和电解质是影响电容值的最主要因素。
电极材料中空气电极和电
极材料很大程度上影响了电容器的性能，因为它们能决定电荷分离的速率和数量。
电化学双层电容的工作电压通常在2.7V以下，在高压下它会出现放电现象，有时会造成严重危害。
因此，在实际应用中，需要结合电容器的使用场合选择一种合适的电容器电
压等级。
电化学双层电容器在储能方面的应用非常广泛，它们可以作为储能设备、瞬时电源、
滤波器、电容调制器和电解电容器等等，同时也有可能在新能源车和无线传感器等领域中
得到广泛应用。
edlc原理
edlc原理EDLC原理是指电化学双层电容器（Electric Double Layer Capacitor）的工作原理。
这种电容器利用电化学反应储存电能，具有高能量密度和长寿命的特点。
本文将从EDLC的原理、结构和应用三个方面进行介绍。
一、EDLC的原理EDLC的原理是基于电化学双层的形成和储存电能。
当电极材料与电解质接触时，电解质中的离子会吸附在电极表面形成电化学双层。
这个双层由两层电荷构成，一层正电荷吸附在电极表面，一层负电荷排斥在电极表面附近的电解质中。
这种双层结构具有非常高的电容值，可以储存大量的电荷。
二、EDLC的结构EDLC由两个电极、电介质和电解质组成。
电极一般采用高表面积的材料，如活性炭或金属氧化物，以增加电极与电解质之间的接触面积。
电介质是隔离两个电极的绝缘层，常用的材料有聚丙烯薄膜或聚酰亚胺薄膜。
电解质是负责传递离子的介质，一般采用有机溶剂或离子液体。
三、EDLC的应用1. 储能系统：由于EDLC具有高能量密度和长寿命的特点，可以用于储能系统，如电动车辆的动力储能、再生能源的储能等。
2. 电子设备：EDLC可以作为电子设备中的备用电源，用于瞬时供电和平稳供电，如计算机、通信设备等。
3. 能量回收：EDLC可以将电能回收，减少能源浪费。
比如，电梯制动时产生的能量可以通过EDLC回收，供电给其他设备使用。
4. 超级电容器：EDLC也被称为超级电容器，可以用于替代传统电池或电容器。
它具有充放电速度快、循环寿命长、环境友好等优点。
总结：EDLC利用电化学双层的形成和储存电能，具有高能量密度和长寿命的特点。
它的结构包括电极、电介质和电解质。
EDLC被广泛应用于储能系统、电子设备、能量回收和超级电容器等领域。
随着科技的进步和对清洁能源的需求增加，EDLC在能源领域的应用前景将越来越广阔。
超级电容器与传统电化学电容器的对比分析
超级电容器与传统电化学电容器的对比分析超级电容器（超级电容器，也称超级电容器、超级电容）是一种储存和释放大量电能的装置，具有高功率密度和长寿命的特点。
与传统的电化学电容器相比，超级电容器在能量密度、功率密度和循环寿命等方面有着显著的优势。
本文将对超级电容器和传统电化学电容器进行对比分析。
一、能量密度电容器的能量密度是指单位体积或单位质量能够储存的电能量。
传统的电化学电容器通常采用电化学反应进行能量储存，其能量密度较低。
而超级电容器则利用电荷在正负极板之间的吸附和解吸附来储存电能，因此具有较高的能量密度。
超级电容器的能量密度通常在几十Wh/kg到几百Wh/kg之间，远高于传统电化学电容器的几个Wh/kg。
二、功率密度功率密度是指单位时间单位体积或单位质量能够释放的电能量。
传统电化学电容器的功率密度较低，受到电化学反应速率的限制。
而超级电容器具有较高的电导率和电荷传输速率，可以实现较高的功率输出。
因此，超级电容器在短时间内能够释放大量电能，其功率密度通常在几千W/kg到几万W/kg之间，远高于传统电化学电容器的几十W/kg。
三、循环寿命循环寿命是指电容器能够循环充放电的次数。
传统电化学电容器的循环寿命受到电化学反应速率和材料的稳定性等因素的制约，一般在几千次到几万次之间。
而超级电容器不涉及电化学反应，因此循环寿命较长，可以达到数十万次甚至更高。
这使得超级电容器在需要频繁充放电的应用中具有优势，如储能系统、电动车辆等。
四、成本超级电容器的制造成本相对较高，主要原因是其所采用的材料和制造工艺在技术上较为复杂。
相比之下，传统电化学电容器的制造成本相对较低。
然而，随着超级电容器技术的进步和大规模生产的推广，其成本正在逐渐下降。
总结：超级电容器相比传统电化学电容器，在能量密度、功率密度、循环寿命等方面具有明显的优势。
超级电容器能够储存和释放更多的电能，并在短时间内实现高功率输出。
然而，超级电容器的制造成本仍然较高，需要进一步降低成本并提高性能，以推动其在各个领域的广泛应用。
超级电容器综述
超级电容器综述超级电容器(supercapacitor,ultracapacitor),又叫双电层电容器(Electrical Double-Layer Capacitor)、电化学电容器(Electrochemcial Capacitor, EC), 黄金电容、法拉电容,通过极化电解质来储能。
它是一种电化学元件,但在其储能的过程并不发生化学反应,这种储能过程是可逆的,也正因为此超级电容器可以反复充放电数十万次。
超级电容器可以被视为悬浮在电解质中的两个无反应活性的多孔电极板,在极板上加电,正极板吸引电解质中的负离子,负极板吸引正离子,实际上形成两个容性存储层,被分离开的正离子在负极板附近,负离子在正极板附近。
超级电容器是建立在德国物理学家亥姆霍兹提出的界面双电层理论基础上的一种全新的电容器。
众所周知,插入电解质溶液中的金属电极表面与液面两侧会出现符号相反的过剩电荷,从而使相间产生电位差。
那么,如果在电解液中同时插入两个电极,并在其间施加一个小于电解质溶液分解电压的电压,这时电解液中的正、负离子在电场的作用下会迅速向两极运动,并分别在两上电极的表面形成紧密的电荷层,即双电层,它所形成的双电层和传统电容器中的电介质在电场作用下产生的极化电荷相似,从而产生电容效应,紧密的双电层近似于平板电容器,但是,由于紧密的电荷层间距比普通电容器电荷层间的距离更小得多,因而具有比普通电容器更大的容量。
双电层电容器与铝电解电容器相比内阻较大,因此,可在无负载电阻情况下直接充电,如果出现过电压充电的情况,双电层电容器将会开路而不致损坏器件,这一特点与铝电解电容器的过电压击穿不同。
同时,双电层电容器与可充电电池相比,可进行不限流充电,且充电次数可达10^6次以上,因此双电层电容不但具有电容的特性,同时也具有电池特性,是一种介于电池和电容之间的新型特殊元器件。
由于石油资源日趋短缺,并且燃烧石油的内燃机尾气排放对环境的污染越来越严重(尤其是在大、中城市),人们都在研究替代内燃机的新型能源装置。

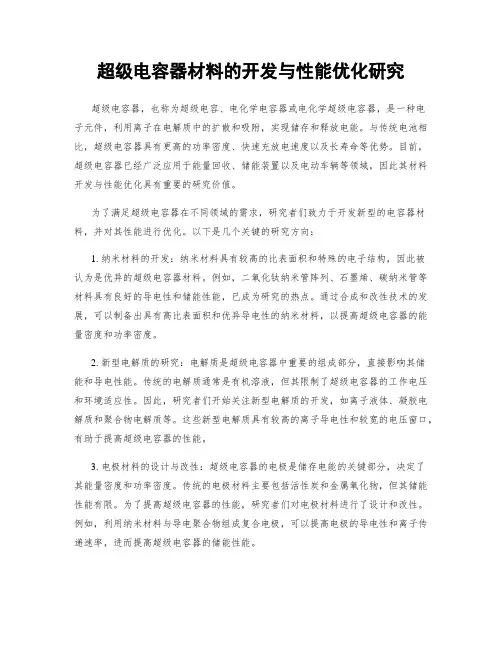

超级电容器材料的开发与性能优化研究
超级电容器材料的开发与性能优化研究超级电容器，也称为超级电容、电化学电容器或电化学超级电容器，是一种电子元件，利用离子在电解质中的扩散和吸附，实现储存和释放电能。
与传统电池相比，超级电容器具有更高的功率密度、快速充放电速度以及长寿命等优势。
目前，超级电容器已经广泛应用于能量回收、储能装置以及电动车辆等领域，因此其材料开发与性能优化具有重要的研究价值。
为了满足超级电容器在不同领域的需求，研究者们致力于开发新型的电容器材料，并对其性能进行优化。
以下是几个关键的研究方向：1. 纳米材料的开发：纳米材料具有较高的比表面积和特殊的电子结构，因此被认为是优异的超级电容器材料。
例如，二氧化钛纳米管阵列、石墨烯、碳纳米管等材料具有良好的导电性和储能性能，已成为研究的热点。
通过合成和改性技术的发展，可以制备出具有高比表面积和优异导电性的纳米材料，以提高超级电容器的能量密度和功率密度。
2. 新型电解质的研究：电解质是超级电容器中重要的组成部分，直接影响其储能和导电性能。
传统的电解质通常是有机溶液，但其限制了超级电容器的工作电压和环境适应性。
因此，研究者们开始关注新型电解质的开发，如离子液体、凝胶电解质和聚合物电解质等。
这些新型电解质具有较高的离子导电性和较宽的电压窗口，有助于提高超级电容器的性能。
3. 电极材料的设计与改性：超级电容器的电极是储存电能的关键部分，决定了其能量密度和功率密度。
传统的电极材料主要包括活性炭和金属氧化物，但其储能性能有限。
为了提高超级电容器的性能，研究者们对电极材料进行了设计和改性。
例如，利用纳米材料与导电聚合物组成复合电极，可以提高电极的导电性和离子传递速率，进而提高超级电容器的储能性能。
4. 界面工程的研究：超级电容器中的电极-电解质界面是离子传输和电化学反应的关键位置。
界面的结构和性质直接影响电容器的储能性能。
因此，界面工程成为优化超级电容器性能的重要研究方向。
通过表面改性和界面设计，可以改善电极-电解质界面的亲合性和电化学稳定性，进而提高超级电容器的能量密度和循环寿命。
超级电容的原理和应用
超级电容的原理和应用1. 什么是超级电容?超级电容（Super capacitors）是一种能够以高速存储和释放能量的电子元件，也被称为电化学电容器或电化学超级电容器。
与传统的电解质电容器相比，超级电容具有较高的电容密度和较高的能量密度。
2. 超级电容的原理超级电容的原理基于电荷的吸附和离子迁移。
它含有两个电极，通常是由活性炭构成的，电极之间通过离子导体（通常是电解质溶液）连接。
当施加电压时，正电荷聚集在一个电极上，而负电荷聚集在另一个电极上。
这个过程称为电荷的吸附。
然后，在需要释放能量时，电荷可以通过离子导体进行迁移，从而实现能量的存储和释放。
3. 超级电容的优点超级电容相比传统的电解质电容器有以下几个优点：•高能量密度：超级电容的能量密度比传统电容器高得多，使其适用于需要大量能量存储和释放的应用。
•长寿命：超级电容具有较长的循环寿命，可以进行数百万次的充放电循环，这使得它们在长期使用中更加可靠。
•快速充放电速度：超级电容可以以非常快的速度进行充放电，这使得它们在需要快速能量释放的应用中非常有用。
•宽工作温度范围：超级电容器的工作温度范围相对较宽，通常可以在-40°C至70°C的温度范围内正常工作。
4. 超级电容的应用超级电容在许多领域中都有广泛的应用，包括但不限于：4.1 能量回收和储存超级电容可以用于回收和储存电能，在能量恢复制动系统中被广泛使用。
例如，电动汽车的制动过程中产生的能量可以通过超级电容存储，并在需要时供给给车辆。
4.2 紧急电源超级电容可以作为应急电源，用于提供电力备份。
当主要电力供应中断时，超级电容可以提供持续稳定的电源，确保关键设备和系统的正常运行。
4.3 储能装置超级电容可以用于储能装置，例如可再生能源系统中的储能装置。
通过将可再生能源转化为电能并存储在超级电容中，可以在需要时释放出来，实现能源的可持续利用。
4.4 电动工具和设备超级电容可以用于电动工具和设备，如电动剪刀、电动工具和无线充电设备等。
电化学超级电容器
姓名：严臣凤学号：10121570125 班级：应化（1）班电化学超级电容器电化学超级电容器(electrochemical supercapacitor)亦称超大容量电容器，是一种介于电池和静电电容之间的新型储能器件。
超级电容器具有功率密度比电池高、能量密度比静电电容高、充放电速度快、循环寿命长、对环境无污染等优点，成为本世纪的一种新型绿色能源。
利用超级电容和电池组成混合动力系统能够很好地满足电动汽车启动、爬坡、加速等高功率密度输出场合的需要，并保护蓄电池系统。
另外超级电容器可以用于电路元件、小型电器电源、直流开关电源等，还可以用于燃料电池的启动动力，移动通讯和计算机的电力支持等。
1．1 电化学超级电容器类型电化学超级电容器依据其储能原理可以分为双电层电容器、法拉第准电容器、混合型电容器和锂离子电容器，电极材料主要有碳材料、金属氧化物和导电聚合物等。
（1）双电层电容器双电层电容器是建立在双电层理论基础之上的．双电层理论由l9世纪末Helmhotz等提出．Helmhotz模型认为电极表面的静电荷从溶液中吸附离子，它们在电极／溶液界面的溶液一侧离电极一定距离排成一排，形成一个电荷数量与电极表面剩余电荷数量相等而符号相反的界面层．由于界面上存在位垒，两层电荷都不能越过边界彼此中和，因而形成了双电层电容．为形成稳定的双电层，必须采用不和电解液发生反应且导电性能良好的电极材料，还应施加直流电压，促使电极和电解液界面发生“极化”．(2)法拉第准电容器法拉第准电容器(Faradic capacitor)是在电极材料表面和近表面或体相中的二维或准二维空间上，电活性物质进行欠电位沉积，发生高度可逆的化学吸附／脱附和氧化还原反应，产生与电极充电电位有关的电容。
对于法拉第准电容器，其储能过程不仅包括双电层存储电荷，而且包括电解液离子与电极活性物质发生的氧化还原反应。
当电解液中的离子(如H+、OH、Li+等)在外加电场的作用下由溶液中扩散到电极／溶液界面时，会通过界面上的氧化还原反应而进入到电极表面活性氧化物的体相中，从而使得大量的电荷被存储在电极中。
双电层超级电容器的循环稳定性研究
双电层超级电容器的循环稳定性研究超级电容器（Supercapacitor，也称为电化学电容器）作为一种新型的电化学储能装置，具有高功率密度、长循环寿命和快速充放电速度等优点，正在逐渐受到广泛的研究和应用。
双电层超级电容器作为一种常见的超级电容器类型，其循环稳定性是影响其实际应用的关键因素之一。
本篇文章将对双电层超级电容器的循环稳定性进行探讨，并介绍目前的研究进展和未来的发展方向。
双电层超级电容器的循环稳定性通常是指其在长时间的循环充放电过程中，电容器性能的变化情况。
循环稳定性是超级电容器作为储能装置的一个重要指标，直接关系到其在实际应用中的可靠性和可持续性。
然而，由于电化学活性材料的溶解、电极材料的劣化、电解液的腐蚀等问题，双电层超级电容器在长时间运行中往往存在容量衰减和内阻增加的问题。
因此，研究双电层超级电容器的循环稳定性具有重要的理论和实际意义。
目前，关于双电层超级电容器循环稳定性方面的研究主要集中在下面三个方面：材料选择与优化、电解液设计与改进、电极结构与工艺。
首先，材料选择与优化是影响双电层超级电容器循环稳定性的关键因素之一。
现有的研究表明，选择合适的电极材料可以有效地改善超级电容器的循环稳定性。
例如，一些具有优秀电导率和化学稳定性的碳基材料，如活性炭、石墨烯等，被广泛应用于电极材料的开发和优化中。
此外，金属氧化物和聚合物等材料也被用于改善超级电容器的循环稳定性。
通过精细调控电极材料的电化学性能，可以提高双电层超级电容器的循环寿命。
其次，电解液的设计与改进也是提高循环稳定性的重要途径之一。
电解液在双电层超级电容器中起着导电和传递离子的关键作用，同时也是影响循环稳定性的因素之一。
优化电解液的配方可以改变电容器的电化学行为，提高超级电容器的循环寿命。
目前，有机溶剂和离子液体等电解液已经被广泛研究和应用。
此外，添加适量的添加剂和电解质对于控制超级电容器的环境稳定性也起到重要作用。
因此，电解液的设计和改进是提高双电层超级电容器循环稳定性的关键。
超级电容器电化学测试方法课件
(a)实际循环伏安曲线RC较大(b)理想循环伏安曲线RC较小
考虑到过渡时间RC的电极材料比容量可用
Cm
m
i 1
1
e RC
＊在电容器电容不变的情况下，电流随着扫描 速度增大而成比例增大，过渡时间RC却不随 扫描速度发生变化，所以当以比容量为纵坐标 单位时，扫描速度越快曲线偏离矩形就越远。
对双电层电容器，CV曲线越接近矩形，说明电容性能越理想
超级电容器的主要技术指标有比容量、 充放电速率、循环寿命等。
实验采用CHI760电化学工作站（包括循环伏 安法、恒电流电位法等），考察不同方法处理 后电极的电化学性能。
1.电化学体系三电极介绍
电化学体系借助于电极实现电能的输入或输出，电极是实施电 极反应的场所。
二电极体系
电化学体系
三电极体系： 三电极两回路
曲线关于零电流基线基本对称，说明材料在充放电过程中所发 生的氧化还原过程基本可逆。
当扫描电位方向改变时，电流表现出了快速响应特征，说明 电极在充放电过程中动力学可逆性良好。
由于界面可能会发生氧化还原反应，实际电容器的CV图总是会 略微偏离矩形。对于赝电容型电容器，从循环伏安图中所表现出的 氧化还原峰的位置，我们可以判断体系中发生了哪些氧化还原反应。
0.80 Oxidation
E2
0.40
Reduction
F
2.00E-5 1.00E-5 0.00E+0
potential vs. Ag/AgCl Current(A)
正向扫描
0.00
负向扫描
E1 A
循环1
K;A
-0.40 0.00
40.00
80.00 time(s)
120.00
超级电容器的储能原理
超级电容器的储能原理超级电容器（Supercapacitor），也被称为电化学电容器（Electrochemical Capacitor），是一种新型的电化学储能装置。
相比传统的电池，超级电容器能够实现高功率输出、长周期的循环使用以及快速的充电和放电速度。
超级电容器的储能原理主要基于电化学双电层和赝电容效应。
在电化学双电层效应中，超级电容器通过在两个电极之间的电导电解质中形成一个电化学双层，从而实现能量的储存。
电极表面的电解质柱能够吸附电解质离子，形成一个电荷层，与电解质中的电荷相互作用形成双电层。
这个双电层对静电电荷极化，导致电荷的分离，使电池两端的电位差增加。
另外，超级电容器还利用赝电容效应来储存能量。
赝电容效应是指在电极的表面，利用氧化物或者有机金属化合物的氧化还原反应实现储能的效应。
当电池充电时，电压升高，氧化物离子还原生成氧化物。
当电池放电时，氧化物氧化生成氧化物离子，从而实现能量的释放。
通过控制电极表面的赝电容材料，可以调节超级电容器的电容量和储能效率。
超级电容器的构造主要由电极、电解质和隔膜三个部分组成。
电极是实现电化学反应的部分，一般由高表面积的材料制成，如活性炭、碳纳米管等。
电解质是连接两个电极的介质，它能够帮助形成电极表面的电化学双层，并且传递离子进行反应。
常见的电解质有气态和液态两种，如硫酸、磷酸等。
隔膜是分隔两个电极的部分，能够阻止电流直接通过两个电极之间的短路。
超级电容器具有许多优点。
首先，它具有高的功率密度和能量密度，能够快速充放电，实现高功率输出。
其次，超级电容器的寿命长，可以进行几十万次甚至百万次的循环使用，不会像传统电池一样有明显的容量衰减。
此外，超级电容器具有良好的低温性能，可以在较低温度下正常工作。
最后，超级电容器对环境友好，不含有重金属等有毒物质，不会对环境造成污染。
超级电容器在众多领域中有着广泛的应用前景。
由于其高功率输出和长寿命的特点，超级电容器可以用于电动车、电动自行车等交通工具的能量回收和储能系统。
电化学电容器的工作原理和应用
电化学电容器的工作原理和应用电化学电容器是一种高效储能设备，其工作原理是利用电化学过程储存电能。
电化学电容器的核心部件是电极，它们分别通过电解质连接，并在其中相对运动，导致电性反应和储存或释放电能。
在本文中，我们将探讨电化学电容器的工作原理和应用，以及未来的发展前景。
1、工作原理电化学电容器的工作原理是根据静电相互作用原理，利用电解液中化学反应所形成的电荷叠加储存电能。
其结构中通常有两个电极，分为正极和负极，中间用电解液隔开。
在电化学电容器的正负极上各附着有一种电极材料，正极材料通过电解液承接电子，负极材料则将电子输送到电解液，从而形成电位差，并储存电能。
当电容器被加电时，电平上升并储存电能；当电容器被放电时，电平下降并释放电能。
电解液常用的材料有电解质液、铝箔等。
其中，电解质液使用锂离子溶液较为常见，铝箔则可选择氧化铝或二氧化锰材料。
2、应用领域电化学电容器被广泛应用于电子产品、电动汽车等领域，以达到更优异的储能效果。
电子电路领域，电化学电容器被作为半导体元件的标准性能指标之一。
其表现出出色的低温、长周期的稳定性，使其成为无线电收发机、工业调查仪器、位相计、水平计等电子电路的首选电容器。
在电动汽车的应用中，电化学电容器被作为超级电容和电池之间连接设备。
其优势在于可在极短时间内储能并释能，支持电池的耐久性。
同时，比电池更低的内阻，可以提供更大的瞬态功率。
在世界上许多国家，电化学电容器已经被广泛使用，成为节能减排的重要辅助工具。
3、未来发展前景电化学电容器已成为能源领域的焦点。
使用电化学电容器，可以实现轻便、高效的储能，进一步为可再生能源的开发和应用创造条件。
然而，电化学电容器还面临许多挑战。
例如，纳米材料技术的发展趋势仍不明确，造成电化学电容器材料增长的缓慢。
此外，电化学电容器的性能表现仍有空间，如更大的容量和更好的循环性质等。
在未来的发展中，电化学电容器需要更多的科技进步，例如新型材料、新的电解液、新的生产技术等，来满足不断变化的能源市场。
电解电容2220
电解电容2220电解电容器（也叫电化学电容器）是一种将电荷储存在电解质中的电容器。
它是常见的一种电容器类型，用于滤波、去除电流噪声和电源稳压等电路中。
在本文中，我将详细介绍电解电容器的工作原理、结构特点以及应用范围。
1.工作原理：电解电容器的核心部分是具有电介质特性的电解质。
当正负电极与电解质相连时，电解质中的一些离子会迁移到电极上形成电荷。
这个过程称为电化学反应。
电解质的特殊性质使得电解电容器能够在电路中存储电荷，并在需要时释放出来。
经典的电解质是氧化铝（Al2O3）或锰酸锂（LiMnO2）。
2.结构特点：电解电容器通常由两个金属电极（一个正极和一个负极）和电介质的电解质组成。
正极一般由铝制成，负极一般由银或碳制成。
电介质则是涂在金属电极上的电解质液体或固体。
为了增加电容器的电荷存储能力，正极通常采用铝电极箔，具有较大的表面积。
3.特性和参数：电解电容器的主要特点是大容量、高工作电压范围和较高的能量存储密度。
它们通常具有较大的尺寸，可以提供从几微法拉（μF）到数百法拉（F）的电容量。
此外，电解电容器的工作电压范围通常从几伏特（V）到数百伏特（V）不等。
电解电容器还具有相对较高的内阻和频率特性，可用于滤波电路和直流电源稳压。
4.应用范围：电解电容器在电子电路中有广泛的应用，特别是在电源滤波、直流电源稳压和电流噪声抑制等方面。
它们可以降低电源中的纹波电压，并稳定电源输出。
此外，电解电容器还用于隔离直流和交流电信号，以及存储和释放能量的应用中。
例如，电解电容器可以用作闪光灯电源，以提供短时间内大量的电荷。
5.电解电容器的优缺点：电解电容器的优点是具有较大的容量和较低的成本，适合大容量电荷存储。
然而，由于内阻较高，电解电容器在高频应用中会受到限制。
此外，电解电容器对温度和电压的变化较为敏感，需要谨慎选择和使用。
总结：电解电容器是常见的一种电容器类型，用于电子电路中的滤波、稳压和去除电流噪声等应用。
它们的工作原理是利用电解质中的离子迁移形成电荷的电化学反应。
电化学电容器计算瞬时容量
电化学电容器计算瞬时容量
计算电化学电容器的瞬时容量需要知道电化学电池在工作过程的各种
参数，如电容器的电压、电流和电容等。
可以使用下面的公式来计算电化
学电容器的瞬时容量：
C=Q/V
其中，C表示电容器的电容，单位是库仑（C）；Q表示电容器的电荷，单位是库仑（C）；V表示电容器的电压，单位是伏特（V）。
在实际应用中，我们经常需要计算电化学电容器的瞬时容量。
下面以
一个具体的例子来说明如何计算电化学电容器的瞬时容量。
假设有一个电化学电容器，其电容为100μF，电压为10V。
我们想知
道当电容器中的电压为10V时，电容器的瞬时容量是多少？
首先，我们需要将电容的单位从微法（μF）转换为库仑（C）。
由于
1μF=1某10^-6F，所以100μF=100某10^-6F=1某10^-4F。
因此，电容
值为1某10^-4F。
接下来，我们将已知的电容值和电压值代入上述公式中，可得：
C=Q/V
1某10^-4F=Q/10V
通过移项，我们可以得到电荷的值：
Q=1某10^-4F某10V=1某10^-3C
所以，在电容器电压为10V时，电容器的瞬时容量为1某10^-3C，
即1毫库仑（mC）。
总结起来，电化学电容器的瞬时容量可以通过电容器的电荷和电压来
计算。
通过使用电容的公式C=Q/V，我们可以计算得到电容器的瞬时容量。
通过将电容的值单位从微法（μF）转换为库仑（C），并将已知的电容和
电压代入公式中，我们可以得到电容器的瞬时容量。
超级电容器工作原理
超级电容器工作原理超级电容器（Supercapacitor），也被称为超级电容、超级电池或电化学电容器，是一种能够存储和释放大量电荷的电子元件。
它与传统电池相比具有更高的能量密度和更长的循环寿命，但相对于传统电容器而言，其能量密度仍然较低。
超级电容器的工作原理基于电化学原理，其中包括两个主要的电极（正极和负极）以及介质（电解质）。
正极和负极之间的电解质形成了一个电容器，而正极和负极上的电极材料则决定了超级电容器的性能。
1. 电极材料超级电容器的电极材料通常是高表面积的活性碳材料，例如活性炭、碳纳米管或石墨烯。
这些材料具有巨大的比表面积，能够提供更多的表面积来吸附电荷。
2. 电解质超级电容器的电解质通常是溶于溶剂中的离子液体或有机溶剂。
电解质的选择取决于超级电容器的应用需求，例如高温、低温或高电压环境。
3. 充电和放电过程超级电容器的充电和放电过程是通过在正极和负极之间施加电压来实现的。
当电压施加到电容器上时，正极和负极之间形成了一个电场，导致电极材料表面的离子吸附或释放电荷。
在充电过程中，正极吸附正离子，负极吸附负离子，电容器逐渐储存电荷。
而在放电过程中，正极和负极释放已吸附的离子，电容器释放储存的电荷。
4. 能量密度和功率密度超级电容器的能量密度和功率密度是评估其性能的重要指标。
能量密度是指单位体积或单位质量的超级电容器能够存储的能量。
通常情况下，超级电容器的能量密度较低，远远低于传统化学电池。
功率密度是指单位时间内超级电容器能够释放的能量。
由于超级电容器具有快速充放电特性，其功率密度较高，能够在短时间内释放大量电荷。
5. 应用领域超级电容器在许多领域中有着广泛的应用。
例如，在汽车行业中，超级电容器可以用于启动和辅助动力系统，提供高功率输出和能量回收。
在电子设备中，超级电容器可以用于平衡电池的负载，提供瞬时电源和稳定电流。
此外，超级电容器还可以用于可再生能源系统、电网储能、电动工具和医疗设备等领域。
锂离子电容器的发展概况
锂离子电容器的发展概况锂离子电容器（Li-ion Capacitor，简称LIC），也叫电化学混合电容器(EHC)、非对称电化学电容器，是一种介于超级电容器和电池之间的新型贮能元件，它具有比超级电容器更高的比容量和比能量及比电池更高的功率密度。
其突出特点是：(1)拥有更高的功率密度，在大电流应用场合特殊是高能脉冲环境，可以更好的满足功率要求。
(2)具有介于双电层电容器和蓄电池之间的比能量。
(3)充放电循环时间很短，远远小于蓄电池的充放循环时间。
(4)可以满足长期使用，无须维护。
(5)具有更宽的工作温度范围，可以在-45℃~85℃的范围内正常工作。
图锂离子电容器的电气特性（能量密度和功率密度）锂离子电容器的发展历史及动态20 世纪90 年代，对电动汽车的开辟以及对功率脉冲电源的需求，更刺激了人们对电化学电容器的研究。
目前电化学电容器的比能量仍旧比较低，而电池的比功率较低，人们正试图从两个方面解决这个问题：(1)将电池和超级电容器联合使用，正常工作时，由电池提供所需的动力；启动或者需要大电流放电时，则由电容器来提供，一方面可以改善电池的低温性能不好的缺点；可以解决用于功率要求较高的脉冲电流的应用场合，如GSM 、GPRS 等。
电容器和电池联合使用可以延长电池的寿命，但这将增加电池的附件，与目前能源设备的短小轻薄等发展方向相违背。
(2)利用电化学电容器和电池的原理，开辟混合电容器作为新的贮能元件。
因此，进入20 世纪90 年代以后，许多大公司和著名的研究机构在EDLC 研究上取得了令人注目的成就后，开始了研究新体系电化学电容器的机理、尝试更广阔的应用领域。
1990 年，Giner 公司推出了贵金属氧化物为电极材料的所谓赝电容器或者称准电容器(Pseudo-capacitor)。
为进一步提高电化学电容器的比能量，1995 年，D ．A ．Evans 等提出了把理想极化电极和法拉第反应电极结合起来构成混合电容器的概念(Electrochemical Hybrid Capacitor，EHC 或者称为Hybrid capacitor)。
超级电容器的原理及应用
超级电容器的原理及应用超级电容器，又称为超级电容器或电化学电容器，是一种能够存储和释放大量电能的特殊装置。
其原理是利用静电场的作用，通过正负电极之间的电荷分离来存储电能。
相比传统电容器，超级电容器能够达到更高的电荷密度和能量密度，其主要原因是其采用了特殊材料和结构。
超级电容器由正负极电极、介质和电解质组成。
正负电极通常采用高表面积的材料，如活性炭、金属氧化物或导电高分子材料。
这些材料的高表面积能够提供更多的电荷存储区域，从而增加电容量。
介质起到隔离正负电极的作用，防止短路和电荷漏失。
而电解质则用来传递离子，使电荷能够在正负电极之间进行自由的迁移。
超级电容器的应用非常广泛。
以下是一些常见的应用领域：1. 储能系统：超级电容器能够存储大量的电能，并在需要时迅速释放。
它被广泛应用于储能系统，如电动车辆、电网储能和可再生能源储能等。
超级电容器能够快速充放电，提高了电能的利用效率，并能够减轻电池的循环负荷。
2. 充电器和逆变器：超级电容器具有较低的内阻和更高的功率密度，因此适用于电容式充电和逆变器系统。
它们能够短时间内提供高电流供应，适用于高能耗设备的启动和运行。
3. 能量回收系统：超级电容器能够回收和储存由制动、急刹车或能量流失等造成的能量。
这种特性使得超级电容器成为电动车辆和轨道交通领域的理想选择，能够有效地减少能源浪费。
4. 备用电源：由于超级电容器具有长寿命、高可靠性和快速响应的特点，它们常常被用作备用电源。
在电网突发停电或电池供电不足的情况下，超级电容器可以迅速发挥作用，提供关键设备的电力支持。
总结而言，超级电容器通过利用静电场的作用，能够存储和释放大量的电能。
其应用领域包括储能系统、充电器和逆变器、能量回收系统以及备用电源。
随着技术的不断创新和发展，超级电容器的应用前景将会越来越广阔。
科普篇超级电容
超级电容器(supercapacitor)，又叫电化学电容器(Electrical Doule-Layer Capacitor)、黄金电容、法拉电容。
包括双电层电容器(Electrostatic double-layer capacitor)和赝电容器（Electrochemical pseudocapacitor），通过极化电解质来储能。
它是一种电化学元件，但在其储能的过程并不发生化学反应，这种储能过程是可逆的，也正因为此超级电容器可以反复充放电数十万次。
它与普通电容的最大区别是它是一种电化学的物理部件，但本身并不进行化学反应，超级电容的储电量特别大，达到每克几百法拉的电容量。
图1.超级电容器工作原理图电容的形成：超级电容器可以被视为悬浮在电解质中的两个无反应活性的多孔电极板，在极板上加电，正极板吸引电解质中的负离子，负极板吸引正离子，实际上形成两个电容性存储层，被分离开的正离子在负极板附近，负离子在正极板附近。
超级电容融合了普通电容的物理特性，很多优势是传统电容、电池无法比拟的：∙具有法拉级的超大比电容，这比普通电容要大得多。
∙可以瞬间释放的功率比普通电池高近十倍，而且不会损坏。
∙充放电循环寿命在十万次以上，这是最大的优点之一，传统电池一般只能充放千百次左右就达到报废标准。
∙能在-40度至60度的环境温度中正常使用，传统电池低温下效能将会大大降低。
∙有超强的荷电保持能力，漏电量非常小，传统电池要经常充电才能保持状态。
∙充电迅速，它的速度比普通电池快几十倍，几分钟就可充满一辆汽车所需要的电量。
∙本身不会对环境造成污染，真正免维护，而传统电池仍是有污染。
但超级电容器有致命缺点：与体积相当的电池相比，它的储电量太小。
超级电容虽然不能支持电动车行驶几百公里的路程，但在一些特殊的车辆上，仍将有很大的实用价值。
如果把超级电容的电量提升到可行驶几十公里，除了短距离行驶的公交车以外，很大一部分城市使用的微型车将是这一技术的受惠者。
电化学能量储存中的双电层电容器
电化学能量储存中的双电层电容器作为电化学能量储存技术的一种，双电层电容器又称为超级电容器，是一种保存电荷并将其按需释放的电气设备。
与传统的电池存储单元相比，超级电容器具有快速充放电、高功率密度、长寿命、高效率和高稳定性等特点。
现代科技中应用广泛，尤其在智能电网、节能环保和新能源领域有着重要作用。
1. 超级电容器的基本结构超级电容器是一种电池结构简单的电化学储能器件，以电化学反应原理储存电荷。
它的基本结构由两个导电体电极，和电介质隔膜三部分组成。
其中导电体电极由高表面积材料如活性炭、金属氧化物等组成，材料表面带有很多的电极化学反应活性中心，因此其单位面积上的活性中心数量非常多。
电介质隔膜通常用有机高分子材料制成。
电介质隔膜的松紧程度能调整电容器的内部电阻值，使得超级电容器有更高的运行效率。
上述三个组成部分的结构如图1所示。
图1 超级电容器的基本结构2. 超级电容器的工作原理超级电容器的正负极两电极之间由电介质隔开，通过电荷离子的吸附和解离等键合作用。
当给超级电容器充电时，正电极表面形成正电荷、负电极表面形成负电荷。
当向回路中放电时，正电极正电荷离子通过外部回路和负电极负离子离子进行重新结合，同时释放出储存的电能。
如此通过存储和释放电能，达到一种电能储存和输出的目的。
超级电容器的主要运作原理是基于物质的电化学反应，其内部的资料具有很高的导电活性。
接通外电路后，正极会吸收一个正电子，负极会吸收一个电子形成电一对。
由于跟正负电子形成交替，这就发生了电位差，从而完成了电荷储存的过程。
放电时，通过正负极之间的外部电路来释放储存在电容器里的电荷。
3. 超级电容器的应用和发展前景因为其高的储能性能和快速的充放电速度，超级电容器在许多应用场所都有广泛的应用。
例如，超级电容器可以用于电子设备的电源管理系统；按需快速释放电荷的技能也让超级电容器适合成为市电配电网中贮存旧电和储存可再生能源的设备。
此外，超级电容器还具有很高的适应性，能满足电气车的高功率需求，同时也被用于运载火箭、高速电车、船舶等快速动力系统的储能。
电化学储能技术中的超级电容器
电化学储能技术中的超级电容器电化学储能技术早在1990年代就开始了，但直到最近几年才开始普及。
超级电容器是其中一个重要部分，中文里也称为超级电容器或电化学电容器。
和传统的电池不同，超级电容器可以快速地储存和释放能量，以及具有很长的使用寿命和高的效率。
一、超级电容器的原理和发展历史超级电容器是基于电荷积累原理的。
原理非常简单，就是两个电极之间通过电解质相互联系，作为介质进行电荷的储存，具有储能和快速放电的特性，并具有长寿命和可重复使用的优点。
超级电容器在1860年就被发明了。
在变电站和其他大电容器中使用铝箔和电解液充当超级电容器，是一种广泛使用的电子元件。
1957年，一款高电容电池产品问世，将超级电容器应用于商业产品，飞利浦是其中一家，该产品被称为电容性电池电解质。
充电、放电和移动商品储备金的商业应用被广泛实施。
1991年，Ning Pan博士在南加利福尼亚大学发明了超级电容器的一种新型，开创了第一代炭电容器。
比起传统的电化学电容器，新型电容器充放电速度更快，能量密度更高。
自那以后，超级电容器在各个领域得到快速的发展。
二、超级电容器与传统电池的区别传统电池使用化学能储存能量，通过化学反应才能释放能量。
电池储存能量的容量是电化学反应的结果。
电池的储能量密度更高，但充电和放电速度较慢。
而超级电容器使用电场来储存能量，极板的间距和吸附体系确定了储能量。
超级电容器的储能效率较高，充电和放电速度非常快。
三、超级电容器的应用1. 光伏发电与储能系统。
超级电容器可以在短时间内存储大量的电量，并在光伏发电过程中平衡电流，解决电压波动和突发负载等问题。
2. 汽车领域。
超级电容器可以作为汽车能量储存单元，用于启动、加速、导航等电子器件，同时因为其长寿命和高效性能具备了较强的市场竞争力。
3. 船舶领域。
使用超级电容器来平衡电力系统负载和稳定船舶行驶，可以大大提高船舶的运营效率。
4. 其他领域。
超级电容器也可以用于通信和智能电网系统，甚至在简单的家庭电器中也有应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电化学电容器
电化学电容器与传统静电电容器的不同在于其电荷的储存不是通过静电电荷的积累，而是建立在电化学原理基础上。
基于不同的电化学原理，电化学电容器可分为双电层电容器和法拉第准（赝）电容器。
双电层电容器
由于正、负离子在固体电极与电解液之间的界面上分别吸附，造成两个固体电极之间的电势差，从而实现能量的储存。
这种储能原理，允许大电流快速的充放电，其容量的大小随所选电极材料的有效比表面
积的增大而增大。
法拉第准（赝）电容器通过电极材料在特定电位下发生的连续、可逆、无相变的法拉第反应来储存电能。
赝电容能产生很大的容量，在相同电极面积的情况下，法拉第准（赝）电容可以是双电层电容量的10～100倍。
因为法拉第准（赝）电容不仅在电极表面，而且可在整个电极内部产生。
电化学电容器的结构
一个完整的电化学电容器包含双电极、电解质、集流体、隔离物四个部份。
目前研究的电化学电容器的电极材料主要包括：碳材料，金属氧化物及其水合物，导电聚合物和杂多酸等。
电解质需要具有很高的导电性和足够的电化学稳定性，以便电化学电容器可以在尽可能高的电压下工作。
现有的电解质材料主要由固体电解质、有机物电解质和水溶液电解质。
有机物电解质的分解电压高，一般都高于2.5V，但导电性比较差；水溶液电解质主要是KOH和H2SO4，它们的分解电压受到水的分解电位的限制，只有1.23V，但是其导电性大约是有机电解质的4倍以上。
有机电解质通常使用聚合物（特别是PP）或者纸作为隔膜；而水溶液电解质，可以采用玻璃纤维或者陶瓷隔膜。
隔膜允许带电离子通过，阻止电子通过。
集流体通常选用导电性能良好的金属或石墨等。
电化学电容器性能的测试方法电化学电容器的主要技术指标有：比容量、充放电速率、循环寿命等。
对于一个双电层电容器来说，在一定的扫速ν下做CV测试。
其CV图上表现为一个理想的矩形。
由于界面可能会发生氧化还原反应，实际电容器的CV 曲线总会略微偏离矩形。
CV曲线的形状可以反映所制备材料的电容性能。
对双电层电容器，CV曲线越接近矩形，说明电容性能越理想；而对于赝电容型电容器，从循环伏安图中可以判断体系中发生了哪些氧化还原反应。
恒电流法测比容量
Cm ：比容量（F g−1）, I ：充/放电电流, t：充/放电时间, △V：电位差, m ：活性物质的量
通过多次循环测量，可以对电容器的循环寿命进行评估。
从充电曲线和放电曲线是否对称，可以判断电容器充放电和相应的电化学反应是否可逆。
交流阻抗的测试
交流阻抗是一种常用的电化学测试技术，该方法具有频率范围广、对体系扰动小的特点，是研究电极过程动力学、电极表面现象以及测定固体电解质电导率的重要工具之一。
交流阻抗谱可以反映电极材料在电极/溶液界面的电荷传递和物质扩散方面的动力学细节；由此可以计算电容器的等效串联电阻、溶液电阻、材料/电解液界面双电层电容和赝电容等。
除Nyquist图，交流阻抗谱也有其它不同的表示形式，导纳图、电容图、Bode图和Warburg图。
双电层电容器的结构
双电层电容器有两种结构类型，即硬币型和卷绕型。
双电层电容器的基本结构
双极式双电层电容器的基本结构
碳基双电层电容器
应用最为广泛的电化学电容器电极材料是各种碳材料。
碳基电化学电容器原理
理论上，若采用比表面积为2500 m2/g的活性炭做电极材料，可获得的比容量高达500 F/g。
但研究发现，实际上多数碳材料的比电容并不总是随其比表面积的增大而线性增大。
碳材料表面很容易因吸附或物理化学处理等形成包括醌、氢醌、酚、羧基、羰基、内酯、氢键、游离基等有机官能团。
这些官能团一方面可以改善碳材料表面对电解液的浸润性，另一方面在一定的电位下也可以发生氧化还原反应产生赝电容。
碳材料的双电层电容与碳材料的比表面积、孔径分布、孔结构、碳表面官能团等因素都有关。
目前碳电极材料的研究重点是通过提高碳材料的比表面积及优化孔结构提高比容量和能量密度。
导电聚合物电化学电容器
导电聚合物是一类重要的电化学电容器的电极材料，其电容主要来自于法拉第准电容。
目前应用于电化学电容器的导电聚合物主要有聚苯胺、聚吡咯、聚噻吩等。
以导电聚合物为电极的超级电容器，其电容主要来自电极在充放电过程中的氧化还原反应。
在充放电过程中，电极内具有高电化学活性的导电聚合物进行可逆的p-型或n-型掺杂或去掺杂，从而使导电聚合物电极存储高密度的电荷，产生大的法拉第电容。
对于多数导电聚合物而言，在充电过程中，发生p-型掺杂，电子由导电聚合物通过集流体流向外电路，导电聚合物呈现正电性。
为保持电中性，电解液中的阴离子向电极表面迁移并进入聚合物网络结构。
在放电过程中，导电聚合物发生去掺杂，电子从外电路流向聚合物电极，正电性的导电聚合物被中和，聚合物网络结构中过量的阴离子以浓差扩散的方式向电解液中迁移。
导电聚合物电化学电容器的原理
导电聚合物电化学电容器的分类基于导电聚合物掺杂形式及导电聚合物种类的不同，作为电化学电容器电极材料的导电聚合物可以有三种不同的组合方式，由此以导电聚合物为电极的电容器分为三种类型。
¾两极由同一种p-型掺杂的导电聚合物构成，结构对称。
在放电过程中，去掺杂态的导电聚合物电极发生氧化(掺杂)反应，而掺杂态的电极发生还原(去掺杂)反应，当放电至两电极都处于半掺杂态时，两极电压为零。
这类电容器放电过程中所释放的电荷数量仅是满掺杂电荷的1/2；而且两极电位差并不大(1V左右)。
虽然这类电容器存在着一些缺陷，但由于大多数导电聚合物都可以进行p-型掺杂，而且电极的组装相对也要简单一些，所以人们对这类电容器材料的研究至今仍在进行。
¾由两种不同p-型掺杂的导电聚合物作为电
极材料，是一种不对称结构。
由于不同聚
合物电极材料发生掺杂的电位范围不同，
使得电容器在完全充电状态下可以具有更
高的电压，在放电过程中，阴阳极电压差
为零时，阳极p-型掺杂导电聚合物的去掺
杂率大于50 %，因此具有更大的放电容量。
这种组合的超级电容器不足之处在于区分了正极和负极，电容器无法进行反向充电。
¾两电极的导电聚合物可分别进行p-型和n-型掺杂，充电时电容器的一个电极是n-型掺杂状态，另一个电极是p-型掺杂状态，从而使两极间的电压得到进一步的提高(3～3.2 V)。
理论上，掺杂电荷可以在放电过程中全部释放。
这类电容器在充放电时能充分利用溶液中的阴阳离子，具有类似于蓄电池的放电特征，因此被认为是最有发展前景的电化学电容器。
理论上几乎所有的导电聚合物都可以进行n-型和p-型掺杂，但由于n-掺杂过程需要的阴极电位很负，在这样负的电位下体系中的电解液很容易发生分解，同时导电聚合物也会变得非常活泼，出现自放电和循环寿命降低等问题，因此目前对n-型掺杂导电聚合物研究十分有限。
特殊的聚合物电容器电极材料
除了上述三类聚合物电容器以外，近十年国外又开发了一类全新的聚合物电极材料。
氨基蒽醌类聚合物电极材料！
未来研究趋势
导电聚合物已经成为电化学电容器的主要电极材料之一；但目前导电聚合物电极材料的品种还很少，而且直接用导电聚合物作电容器电极材料的内阻也较大！
开发新型导电聚合物，改进导电聚合物电极材料的性能，优化阴、阳极电极材料的电化学匹配性是导电聚合物电化学电容器未来研究的重要内容。
z合成新型、易于实行p-型和n-型掺杂的低内阻聚合物材料或复合材料。
z导电聚合物或其复合材料的纳米化。
z寻找更为理想的电化学体系，实现高电压、大电流快速存储。
