PROTEUS 入门教程PPT课件

PROTEUS 入门教程PPT课件
音频信号输出15单周期数字脉冲激励源数字脉冲信号输出16数字时钟信号激励源数字时钟信号输出17数字模式信号激励源数字模式信号输出18虚拟仦器逻辑分析仦logicanalyser定时计数器countertimer虚拟终端virualterminalspi调试器spidebuggeri2c调试器i2cdebugger信号収生器signalgenerator模式収生器patterngenerator电压表和电流表acdcvoltmetersammeters19模式収生器模式収生器编码信号调试端口输出模式信号20虚拟终端21模式収生器编码信号虚拟终端输出模式信号22信号収生器调幅信号源名称补偿电压v正弦信号参数23调幅信号输出信号収生器参数设置24曲线图表数字图表digital混合分析图表mixed频率分析图表frequency转移特性分析图表transfer噪声分析图表noise失真分析图表distortion傅立叶分析图表fourier音频分析图表audio交互分析图表interactive一致性分析图表conformance直流扫描分析图表dcsweep交流扫描分析图表acsweep基于转移特性分析图表的电路分析数字分析图表
系统结构如图所示:
HS1101 频率发生
一PCB设计系统。
.
3
开始
ISIS 智能原理图输入流程 新建设计文档
➢ 设置编辑环境:用户可自定义 图形外观,包括线宽、填充类 型、字符等。
➢ 原理图连线:点击元件引脚或 者先前连好的线,就能实现连 线;也可使用自动连线工具连 线;
➢ 建立网络表:网络表是电路板 与电路原理图之间的纽带。建 立的网表用于PCB制板。
.
34
子电路F1电路原理图
.
35
模块电路VCO1电路原理图

Proteus 入门教程

Proteus 入门教程

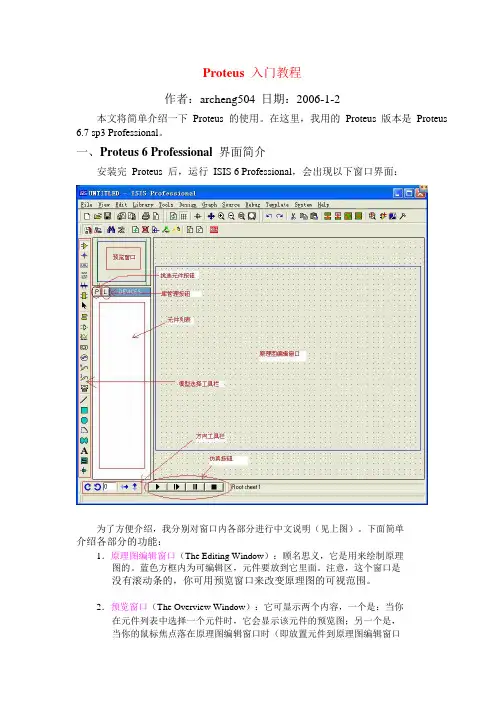

Proteus入门教程作者:archeng504 日期:2006-1-2本文将简单介绍一下Proteus 的使用。

在这里,我用的Proteus 版本是Proteus6.7 sp3 Professional。

一、Proteus 6 Professional界面简介安装完Proteus 后,运行ISIS 6 Professional,会出现以下窗口界面:为了方便介绍,我分别对窗口内各部分进行中文说明(见上图)。

下面简单介绍各部分的功能:1.原理图编辑窗口(The Editing Window):顾名思义,它是用来绘制原理图的。

蓝色方框内为可编辑区,元件要放到它里面。

注意,这个窗口是没有滚动条的,你可用预览窗口来改变原理图的可视范围。

2.预览窗口(The Overview Window):它可显示两个内容,一个是:当你在元件列表中选择一个元件时,它会显示该元件的预览图;另一个是,当你的鼠标焦点落在原理图编辑窗口时(即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后),它会显示整张原理图的缩略图,并会显示一个绿色的方框,绿色的方框里面的内容就是当前原理图窗口中显示的内容,因此,你可用鼠标在它上面点击来改变绿色的方框的位置,从而改变原理图的可视范围。

3.模型选择工具栏(Mode Selector Toolbar):主要模型(Main Modes):1* 选择元件(components)(默认选择的)2* 放置连接点3* 放置标签(用总线时会用到)4* 放置文本5* 用于绘制总线6* 用于放置子电路7* 用于即时编辑元件参数(先单击该图标再单击要修改的元件)配件(Gadgets):1* 终端接口(terminals):有VCC、地、输出、输入等接口2* 器件引脚:用于绘制各种引脚3* 仿真图表(graph ):用于各种分析,如 Noise Analysis 4* 录音机5* 信号发生器(generators )6* 电压探针:使用仿真图表时要用到 7* 电流探针:使用仿真图表时要用到 8* 虚拟仪表:有示波器等2D 图形(2D Graphics ): 1* 画各种直线 2* 画各种方框 3* 画各种圆 4* 画各种圆弧 5* 画各种多边形 6* 画各种文本 7* 画符号 8* 画原点等4.元件列表(The Object Selector ):用于挑选元件(components )、 终端接口(terminals )、 信号发生器( generators )、 仿 真 图 表 ( graph ) 等 。

第3章Proteus的虚拟仿真工具ppt课件全

第3章Proteus的虚拟仿真工具ppt课件全
❖ 2. 编辑单频率调频波发生器 ❖ (1) 双击原理图中的单频率调频波发生器符号,出现
第3章 Proteus的虚拟仿真工具ppt 课件(全)
❖ 单频率调频波发生器的属性设置对话框,如图3-15 所示。
❖ 其中,主要参数说明如下: ❖ Offset:电压偏置值。 ❖ Amplitude:电压幅值。 ❖ Carrier Freq:载波频率fC。 ❖ Modulation Index:调制指数MDI。 ❖ Signal Freq:信号频率fS。 ❖ 经调制后,输出信号为
❖ 1. 放置单频率调频波发生器 ❖ (1) 在Proteus ISIS环境中单击工具箱中的
“Generator Mode”按钮图标,出现如图3-1所示的 所有激励源名称列表。
❖ (2) 用鼠标左键单击“SFFM”,则在预览窗口出现 单频率调频波发生器的符号。
❖ (3) 在编辑窗口双击,则单频率调频波发生器被放置 到原理图编辑界面中,可使用镜像、翻转工具对其 位置和方向进行调整。
❖ (5) 示波器显示的图形如图3-6所示。
SINE SOURCE 1
A
B
SINE SOURCE 2
C
D
图3-5 正弦波信号发生器与示波器的连接
图3-6 示波器显第示3章的正Pro弦teu波s的信虚号拟波仿真形工具ppt
课件(全)
3.1.3 脉冲发生器
❖ 脉冲发生器能产生各种周期的输入信号,如方波、 锯齿波、三角波及单周期短脉冲。
❖ 下面我们结合电路分析实例,对Proteus VSM 下的虚拟仿真仪器和工具逐一介绍。
第3章 Proteus的虚拟仿真工具ppt 课件(全)
3.1 激 励 源
❖ 激励源为电路提供输入信号。Proteus ISIS 为 用户提供了如表3-1所示的各种类型的激励源,允许 对其参数进行设置。

Proteus实例教程课件-第1章

Proteus实例教程课件-第1章
Proteus实例教程
清华大学出版社
第1章 Proteus电路设计仿真基础
1.1 Proteus ISIS简介
1.2 Proteus ISIS编辑环境
1.3 激励源
1.4 虚拟仪器
1.5 图表仿真
本章简要介绍
Proteus 7 Professional是一款EDA开发工具,集电路设 计、仿真和制版等功能于一身,它具有强大的电子元件库、 丰富的虚拟仪器与仿真工具,以及逼真的仿真界面和动画 效果。Proteus软件由两部分组成: (1) ISIS—智能原理图输入系统,系统设计与仿真的基 本平台; (2) ARES—高级PCB布线编辑软件。
也可直接选择主菜单中的【Template】→【Set Design Defaults…】,打开画图模板设置选项,如图1-12所示。
图1-12 打开模板设计对话框
接着出现Edit Design Defaults(编辑模板设计)对话框,如图 1-13所示。在“Show hidden text”选项中把对钩去掉,然后单 击“OK”按钮即可。
图1-1 ISIS 7 Professional在程序中的位置
图1-2为ISIS 7 Professional运行时的界面。
1.1.2 Proteus ISIS界面
接下来先从最简单的电路设计与仿真过程来熟悉 Proteus ISIS的界面:设计一个电容充放电电路,并通 过电路仿真观察其电流流向和灯泡的亮、灭。
图1-10 元件属性设置对话框
注意到每个元件的 旁边显示灰色的 “<TEXT>”,为了使 电路图清晰,可以取消 此文字显示。双击此文 字,打开一个对话框, 如图1-11所示。在该对 话框中选择“Style”, 先取消选择“Visible” 右边的“Follow Global”选项,再取消 选择“Visible”选项, 单击“OK”按钮即可

1.Proteus使用(1)PPT资料23页

1.Proteus使用(1)PPT资料23页

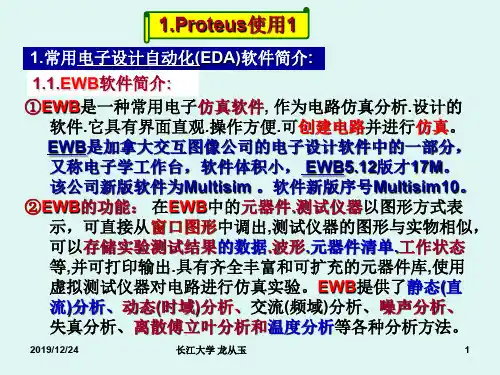

1.Proteus使用1
1.常用电子设计自动化(EDA)软件简介:
1.1.EWB软件简介:
①EWB是一种常用电子仿真软件, 作为电路仿真分析.设计的 软件.它具有界面直观.操作方便.可创建电路并进行仿真。 EWB是加拿大交互图像公司的电子设计软件中的一部分, 又称电子学工作台,软件体积小, EWB5.12版才17M。 该公司新版软件为Multisim 。软件新版序号Multisim10。
2019/12/24
长江大学 龙从玉
1
1.2.Protel 99SE软件简介:
Protel 是PROTEL公司在80年代末推出的EDA软件。
1). Protel 99SE 主要组成:电路原理图设计系统+印刷电
路板设计系统。
2).Protel 99SE的功能特点:
①. Protel 99SE有自己的资源管理器,并能充分利用
图形发生器.直流电压表.直流电流表,交流电压表.交流电流表.
←放置各种线:
有器件.引脚.端口.图形线.总线等
←放置矩形框:
移动鼠标到框的一角,按下左键拖动,释放后完成.

←放置圆形框:
移动鼠标到圆心,按下左键拖动,释放后完成.

←放置圆弧线:
鼠标移到起点,按下左键拖动,释放后调整弧长,点击鼠标完成.
②EWB的功能: 在EWB中的元器件.测试仪器以图形方式表 示,可直接从窗口图形中调出,测试仪器的图形与实物相似, 可以存储实验测试结果的数据.波形.元器件清单.工作状态 等,并可打印输出.具有齐全丰富和可扩充的元器件库,使用 虚拟测试仪器对电路进行仿真实验。EWB提供了静态(直 流)分析、动态(时域)分析、交流(频域)分析、噪声分析、 失真分析、离散傅立叶分析和温度分析等各种分析方法。

详细版Proteus使用入门教程.ppt

详细版Proteus使用入门教程.ppt
这种方法主要用于对元件名熟悉之后,为节约 时间而直接查找。对于初学者来说,还是分类查找 比较好,一是不用记太多的元件名,二是对元件的 分类有一个清楚的概念,利于以后对大量元件的拾 取。
最新.课件
32
图1-17 直接拾取元件示意图
最新.课件
33
按照电容的拾取方法,依次把五个元件拾
取到编辑界面的对象选择器中,然后关闭元 件拾取对话框。元件拾取后的界面如图1-18 所示。
失真分析:用于确定由测试电路所引起的电平失真 的程度,失真分析图表用于显示随频率变化的二次 和三次谐波失真电平。741放大电路的失真分析如 图1-7所示。
最新.课件
11
图1-6 741放大电路的噪声分析
图1-7 741放大4. Proteus微处理器系统仿真
单片机系统的仿真是Proteus VSM的主要特色。 用户可在Proteus中直接编辑、编译、调试代码,并 直观地看到仿真结果。
图1-3 Proteus 激励源的可编辑格式示例
最新.课件
9
3. 交互式仿真实例(741放大电路)
高级仿真(ASF)实例(741放大电路分析)如图 1-5所示。
激励源
电压探针
虚拟仪器
❖图1-5 741放大电路分析
最新.课件
10
噪声分析:显示随频率变化的输出噪声和等效输入 噪声电压,并列出电路各部分所产生的噪声电压清 单。741放大电路的噪声分析如图1-6所示。
最新.课件
39
按图1-20所示元件位置布置好元件。使用界面 左下方的四个图标 、 、 、 可改变元件的 方向及对称性。把两位开关调整成图示的方位。
图1-20 元件布置
最新.课件
40
先存一下盘。建立一个名为Proteus的目录,选 主菜单File→Save Design As,在打开的对话框中 把文件保存为Proteus目录下的“Cap1.DSN”,只 用输入“Cap1”,扩展名系统自动添加。

proteus培训课件

proteus培训课件

右击某一元键不放,则可 以拖动该对象
总结一下选择、放置对象的方法:
1)在proteus7.1版本以上,选择和放置元器件的操作 跟以前的版本有很大的不同,本讲义将述7.1以上 版本的操作方法。 2)当鼠标处于选择模式时,左键点击对象表示标记, 左键拖动一个方框则框内所有对象将会被标记,且 框的边可以通过拖动改变大小。 3)右击对象可以选中对象,同时会弹出快捷菜单。 4)在空白处点击左键可以清除对元件的选择,或在 空白处点右键再选择clear selection也可不选元件。
Proteus软件简介
软件能模拟 51 单片机,AVR单片机,PIC 单片 机,以及部分ARM芯片。 还提供了30多种元器件库,数千种元器件;能仿 真模拟和数字电路,比如时序分析、频响分析、 傅立叶分析、噪声分析等。 支持的外围器件也很多包括: A/d、LCD、LED 数码管、温度、时钟芯片、 A/D转换器等。
ISIS和ARES应用软件。
ISIS-----智能原理图输入系统,系统设计与仿真的基
本平台。
ARES-----高级PCB布线编辑软件。 在Proteus中, 从原理图设计、单片机编程、系统仿真到PCB设 计一气呵成,真正实现了从概念到产品的完整设 计。
Proteus的特点: ①实现了单片机仿真和SPICE电路仿真相结合。具有模 拟电路仿真、数字电路仿真、单片机及其外围电路组 成的系统的仿真、RS232动态仿真、I2C调试器、SPI 调试器、键盘和LCD系统仿真的功能;有各种虚拟仪
用于设置图纸、元件 等的颜色。还可以用 来设置数字信号不同 状态的颜色。比如用 红色表示高电平,绿 色表示低电平,灰色 表示不确定电平。
Proteus软件界面——System
用于设置系统打开时默认的 文件路径、纸张大小、最大撤消 次数、文件备份分数、备份时间 间隔等。

Proteus实例教程课件

Proteus实例教程课件

LED灯电路设计
LED是一种高亮度、低功耗的发光二极管,常 用于电子设备中的照明和显示。
LED灯电路是利用LED的特性制作的一种简单 电路,通常包括一个限流电阻和一个LED。
在制作LED灯电路时,需要根据LED的电压和 电流参数选择合适的限流电阻,以使LED正常 工作。
电机控制电路设计
电机控制电路是利用电子技术对电机进行控制的一 种电路,它可以实现对电机的调速、正反转等控制
Proteus与Multisim的比较
Multisim的优点
Multisim在电路仿真方面有着较广泛的应用,支持多种电路元件和组件,提供了较为详细的电路分析功能,可 以进行模拟和数字电路的设计与仿真。
Proteus的优点
Proteus具有强大的嵌入式系统设计和单片机应用开发功能,可以完成电路图设计、电路仿真、PCB设计等功 能,支持多种单片机和外设芯片。
元件库面板
提供多种电子元件、模块和虚拟仪器供选择。
菜单栏和工具栏
提供多种操作选项和工具,如文件管理、编辑工具、仿真 设置等。
软件基本操作
01 绘制电路图
使用提供的元件库和工具栏,绘 制电路图并进行布局。
03
02
仿真设置
编程与调试
对单片机、FPGA等嵌入式系统进 行编程,并使用虚拟仪器进行调试 。
设置仿真参数,如电源、信号源 、接地等,并选择仿真算法和运 行仿真。
proteus实例教程课件
xx年xx月xx日
目录
• Proteus软件简介 • 电路设计与仿真 • 实例教程 • 实战练习 • Proteus与其他EDA软件的比较 • Proteus软件进阶技巧
01
Proteus软件简介
软件功能

proteus元件制作 ppt课件

proteus元件制作  ppt课件
绘制原理图元件的基本步骤如下:
ppt课件
3
(1) 打开Proteus 7 ISIS编辑环境,新建一 个“New Design”,系统将清除所有原有的设 计数据,出现一张空的设计图纸。
(2) 用二维工具“2D GRAPHICS”中的绘 制“Device Body图”,8-1 如绘制图的D8e-v1ice所Bo示dy 。
1
和大多数其他电子设计软件一样, Proteus 提供了元件制作和层次电路图设计 功能,使读者能够满足一些特殊设计的需 要,并能够在电路较为复杂时,实现由上 而下或由下而上的层次原理图设计,以使 图纸清晰,可读性强。
ppt课件
2
8.1 原理图元件制作
在绘制原理图的过程中,如果遇到原理 图元件库中找不到的元器件,或是没有适 合使用的元器件时,需要自行制作原理图 元件。
U1:E
11
10
74LS04
❖图8-39 层次电路设计例图
图8-39是一个层次电路,其中MASTER和SLAVE为子电路, 子电路的具体电路图如图8-40所示。
层次电路设计的具体步骤如下。
ppt课件
33
1. 创建子电路
下面首先使用子电路工具建立层次图。
(1) 单击工具栏中的子电路工具,并在编辑窗口拖 动,拖出子电路模块,如图8-41所示。从对象选择 器中选择适合的输入、输出端口,放置在子电路图 的左侧和右侧。端口用来连接子图和主图。一般输 入端口放在电路图模块的左侧,而输出端口放在右 侧,如图8-42所示。
ppt课件
22
图8-32 修改元件所属类别对话框
图8-33 元件所属类别改为“74LS BUS”
到此,一个元件就修改好了,可以选择菜单【Library】→【Make Manager】 开元件库管理器来管理自己的元件,如图8-34所示。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
交互式仿真—— 实时直观地反映电路设计的 仿真结果;
基于图表的仿真(ASF)—— 用来精确分析电 路的各种性能,如频率特性、噪声特性等。
Proteus VSM中的整个电路分析是在ISIS原理 图设计模块下延续下来的,原理图中可以包 含以下仿真工具:
探针—— 直接布置在线路上,用于采集和测量 电压/电流信号;
最下面的图为根据设计的PCB加工而成的 电路板和安装焊接完成后的实际电路。可
见,整个电路从设计到实际电路制作完成, 通过Proteus一个软件即可完美实现。并且, 它的仿真结果与实际误差很小,非常适合
电子设计爱好者和高校学生自学使用,缩
短了设计周期,降低了生产成本,提高了 设计成功率。
1.1.2 Proteus VSM仿真与分析
ARES ——高级PCB布线编辑软件。
在Proteus中,从原理图设计、单片机编程、系统仿真 到PCB设计一气呵成,真正实现了从概念到产品的 完整设计。Proteus 从原理图设计到PCB设计,再 到电路板完成的流程如图1-2所示。
图1-2 Proteus 设计流程
在图1-2中,最上面是一个基于单片机的应用 电路原理图,显示的画面正处于仿真运行状 态。设计者可以从Proteus原理图库中调用所 需库元件,然后通过合适连线即可。单片机 内可通过单击单片机芯片加入已编译好的十 六进制程序文件,然后运行仿真即可。中间 图片是运用Proteus的PCB制版功能设计出的 电路板,可通过原理图生成网络表后设计布 局而成。
图1-3 Proteus 激励源的可编辑格式示例
3. 交互式仿真实例(741放大电路)
高级仿真(ASF)实例(741放大电路分析)如图 1-5所示。
激励源
电压探针
虚拟仪器
❖图1-5 741放大电路分析
噪声分析:显示随频率变化的输出噪声和等效输入 噪声电压,并列出电路各部分所产生的噪声电压清 单。741放大电路的噪声分析如图1-6所示。
交直流电压表和电流表(AC/DC voltmeters/ammeters)。
SPI调试器(SPI DEBUGGER)。
I2C调试器(I2C DEBUGGER)。
Proteus 的部分虚拟仪器(虚拟终端显示器、 四通道示波器和SPI、I2C调试器)
Proteus 激励源的可编辑格式示例如图1-3所示。
1.1 Proteus整体功能预览
Proteus软件和我们手头的其他电路设计仿真 软件最大的不同即它的功能不是单一的。它的强大 的元件库可以和任何电路设计软件相媲美;它的电 路仿真功能可以和Multisim相媲美,且独特的单片 机仿真功能是Multisim及其他任何仿真软件都不具 备的;它的PCB电路制版功能可以和Protel相媲美。 它的功能不但强大,而且每种功能都毫不逊于 Protel,是广大电子设计爱好者难得的一个工具软 件。
电路激励—— 系统的多种激励信号源;
虚拟仪器—— 用于观测电路的运行状况;
曲线图表—— 用于分析电路的参数指标。
1. 仿真工具—— 激励源
DC:直流电压源。 Sine:正弦波发生器。 Pulse:脉冲发生器。 Exp:指数脉冲发生器。 SFFM:单频率调频波信号发生器。 Pwlin:任意分段线性脉冲信号发生器。 信号发生器,数据来源于ASCII文件。
2. 仿真工具—— 虚拟仪器
虚拟示波器(OSCILLOSCOPE)。 逻辑分析仪(LOGIC ANALYSER)。 计数器、定时器(COUNTER TIMER)。 虚拟终端(VIRUAL TERMINAL)。 信号发生器(SIGNAL GENERATOR)。 模式发生器(PATTERN GENERATOR)。
Audio:音频信号发生器,数据来源于wav文件。 DState:单稳态逻辑电平发生器。 DEdge:单边沿信号发生器。 DPulse:单周期数字脉冲发生器。 DClock:数字时钟信号发生器。 DPattern:模式信号发生器。 Proteus 激励源的可编辑格式示例如图1-3所示。
图1-3 Proteus 激励源的可编辑格式示例
proteus入门教程
第1章 Proteus快速入门
1.1 Proteus整体功能预览
1.1.1 集成化的电路虚拟仿真软件—— Proteus 1.1.2 Proteus VSM仿真与分析 1.1.3 Proteus ARES的应用预览功能
1.2 Proteus跟我做
1.2.1 Proteus软件的安装与运行 1.2.2 一阶动态电路的设计与仿真 1.2.3 异步四位二进制计数器的设计及仿真 1.2.4 89C51与8255接口电路的调试及仿真
失真分析:用于确定由测试电路所引起的电平失真 的程度,失真分析图表用于显示随频率变化的二次 和三次谐波失真电平。741放大电路的失真分析如 图1-7所示。
第1章 Proteus快速入门
Proteus 软件是由英国 Labcenter Electronics 公司开发的EDA工具软件,已有近20年的历史, 在全球得到了广泛应用。Proteus 软件的功能强 大,它集电路设计、制版及仿真等多种功能于一 身,不仅能够对电工、电子技术学科涉及的电路 进行设计与分析,还能够对微处理器进行设计和 仿真,并且功能齐全,界面多彩,是近年来备受 电子设计爱好者青睐的一款新型电子线路设计与 仿真软件。
1.1.1 集成化的电路虚拟仿真软件—— Proteus
Proteus是一个基于ProSPICE混合模型仿真器的、完 整的嵌入式系统软硬件设计仿真平台。它包含ISIS
和ARES应用软件,具体功能分布如图1-1所示。
图1-1 Proteus 的功能分布图
ISIS——智能原理图输入系统,系统设计与仿真的基 本平台。

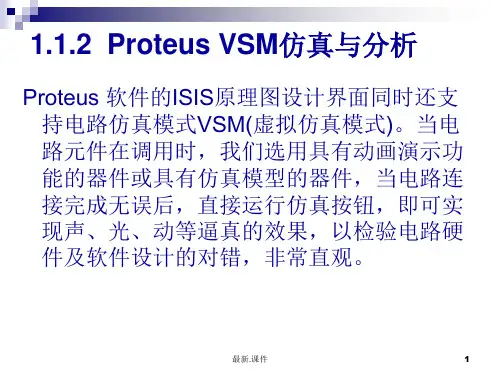

Proteus 软件的ISIS原理图设计界面同时还支 持电路仿真模式VSM(虚拟仿真模式)。当电 路元件在调用时,我们选用具有动画演示功 能的器件或具有仿真模型的器件,当电路连 接完成无误后,直接运行仿真按钮,即可实错,非常直观。
Proteus VSM有两种不同的仿真方式:交互 式仿真和基于图表的仿真。
