变压器瓦斯继电器保护.

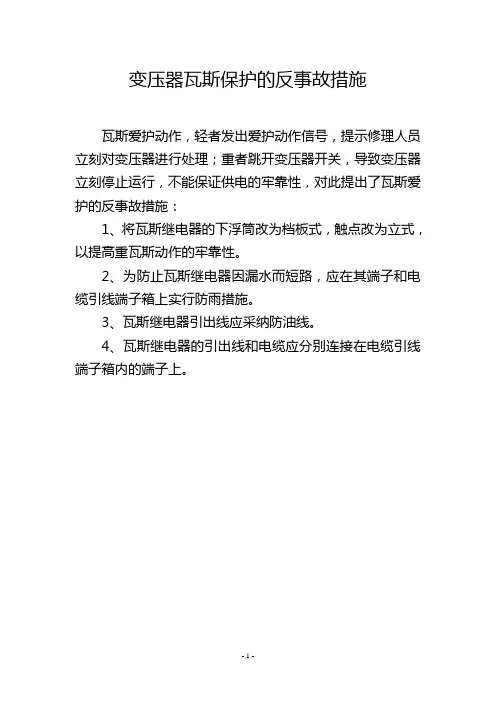

变压器瓦斯保护的反事故措施
变压器瓦斯保护的反事故措施
瓦斯爱护动作,轻者发出爱护动作信号,提示修理人员立刻对变压器进行处理;重者跳开变压器开关,导致变压器立刻停止运行,不能保证供电的牢靠性,对此提出了瓦斯爱护的反事故措施:
1、将瓦斯继电器的下浮筒改为档板式,触点改为立式,以提高重瓦斯动作的牢靠性。
2、为防止瓦斯继电器因漏水而短路,应在其端子和电缆引线端子箱上实行防雨措施。
3、瓦斯继电器引出线应采纳防油线。
4、瓦斯继电器的引出线和电缆应分别连接在电缆引线端子箱内的端子上。
- 1 -。
变压器瓦斯保护运行规定
变压器瓦斯保护运行规定
3.12.1运行中的变压器上进行以下工作时,变压器重瓦斯保护应经电
网调度允许后由“跳闸”位置切换为“信号”位置;有可能进入空
气的,工作完后经过8小时无信号发出后再投入“跳闸”位置。
1)瓦斯继电器抽气、放气或开启瓦斯继电器连接油管上的阀
门
2)更换或清理呼吸器的出气门
3)对变压器加油(严禁从变压器底部加油)
4)变压器油路处理缺陷
3.12.2重瓦斯保护是变压器的主保护,差动保护和重瓦斯保护不得同
时退出运行。
3.12.3变压器备用或运行时轻瓦斯保护应投入信号,重瓦斯保护应投
入跳闸。
3.12.4变压器充电运行时重瓦斯保护应投入跳闸。
3.12.5变压器在运行中进行滤油、加油时,应先将重瓦斯保护有跳闸
位置改接信号位置,此时变压器的其它保护装置(如差动等
保护装置)仍应接入跳闸位置。
工作完毕后8小时,方可将
重瓦斯重新投入跳闸位置(期间要放尽气体);
3.12.6新投产、长期备用和大修后的变压器充电时,须将重瓦斯保护
投入“跳闸”位置,充电正常后,切换到“信号”位置(差动或其
它主保护应投入),经48小时后,检查无气体,再投入跳闸
位置,若还有气体则每隔2小时检查一次,直到无气体时再
投入跳闸位置。
3.12.7变压器油位低至轻瓦斯动作,重瓦斯保护不应改信号位置。
当
油位异常升高时,首先检查冷却系统是否正常,不能冒然将
重瓦斯改投信号,只有确认内部无问题后,才能改投信号。
3.12.8重瓦斯保护的投退须经电网调度和公司主管领导批准。
变压器瓦斯保护动作原因及处理方法研究
变压器瓦斯保护动作原因及处理方法研究摘要:为了保证现代电力系统供电能够安全可靠的运行,瓦斯保护系统对电力系统的安全运行起到十分重要的作用,将其中的故障以及跳闸现象进行正确判断并及时排除,是保证电力系统安全运行的基础条件。
本文就变压器瓦斯保护动作原因及处理方法进行深入分析,以供参考。
关键词:变压器;瓦斯保护动作;原因;处理方法1变压器瓦斯保护原理变压器瓦斯保护的主要元件就是瓦斯继电器,它安装在油箱与油枕之间的连接管中。
当变压器发生内部故障时,因油的膨胀和所产生的瓦斯气体沿连接管经瓦斯继电器向油枕中流动。
若流动的速度达到一定值时,瓦斯继电器内部的挡板被冲动,并向一方倾斜,使瓦斯继电器的触点闭合,接通跳闸回路或发出信号,如图所示图中:瓦斯继电器KG的上触点接至信号,为轻瓦斯保护;下触点为重瓦斯保护,经信号继电器KS、连接片XE起动出口中间继电器KOM,KOM的两对触点闭合后,分别使断路器QF1、QF2、跳闸线圈励磁。
跳开变压器两侧断路器,即:直流+→KG→KS→XE→KOM→直流-,启动KOM。
直流+→KOM→QF1→YT→直流-,跳开断路器QF1。
直流+→KOM→QF2→YT→直流-,跳开断路器QF2。
再有,连接片XE也可接至电阻R,使重瓦斯保护不投跳闸而只发信号。
变压器瓦斯保护原理接线图1 变压器瓦斯保护动作原因:1.1轻瓦斯保护动作原因(1)因滤油、加油或冷却系统不严密使空气侵入变压器;变压器新安装或大修时进入空气,检修后气体未完全排出等。
(2)温度下降或漏油使油位下降至低限以下。
(3)当变压器内部出现匝间短路、绝缘损坏、接触不良、铁心多点接地等故障时,产生大量的热能,使油分解出可燃性气体。
(4)直流多点接地、二次回路短路。
例如瓦斯继电器接线盒进水,电缆绝缘老化等引起二次回路故障而误发信号。
(5)瓦斯继电器受强烈震动影响。
(6)外部发生穿越性短路故障。
(7)瓦斯继电器本身问题。
例如轻瓦斯浮筒进油、机构失灵。
变压器瓦斯继电器标准
变压器瓦斯继电器标准一、术语和定义1.变压器瓦斯继电器(Transformer Gas Relay):一种安装在变压器本体端盖上的电气安全装置,用于监测和保护变压器内部的故障。
2.密封性(Sealed Property):变压器瓦斯继电器在规定试验压力下,无漏水、漏气现象。
3.动作灵敏度(Sensitive Property of Operation):当变压器内部发生故障时,瓦斯继电器的浮子能够迅速反应并触发触点接通。
二、结构要求1.变压器瓦斯继电器应包括密封件、浮子、触点组件和外壳等主要部件,且应结构简单、坚固、耐用。
2.浮子应能够自由浮动,并能在一定压力下触发触点组件动作。
3.触点组件应满足安全要求,且能有效地接通报警或跳闸电路。
4.外壳应采用耐腐蚀材料制造,表面光滑、无毛刺。
三、性能要求1.瓦斯继电器应具有足够的灵敏度和动作速度,能够在变压器内部故障发生时迅速响应并报警或跳闸。
2.瓦斯继电器应具备可靠的密封性能,以防止外部环境因素对内部零件的影响。
3.触点组件的电气性能应满足相关标准和设计要求,确保有效接通报警或跳闸电路。
4.瓦斯继电器的环境适应性应强,能够在不同环境下稳定工作。
四、试验方法1.密封性试验:在规定试验压力下进行密封性试验,检查瓦斯继电器是否存在漏水、漏气现象。
2.动作灵敏度试验:模拟变压器内部故障情况,测试瓦斯继电器的动作灵敏度和响应时间。
3.环境适应性试验:将瓦斯继电器置于模拟现场环境条件下,测试其性能指标和稳定性。
4.耐压试验:对瓦斯继电器的触点组件进行耐压试验,以验证其电气性能是否满足要求。
5.外观检查:对瓦斯继电器的外观进行目视检查,以确保其表面无损伤、无毛刺等现象。
五、检验规则1.出厂检验:每批产品均应进行出厂检验,确保产品符合相关标准和设计要求。
出厂检验项目应包括密封性、动作灵敏度、外观检查等项目。
2.型式检验:在产品研发阶段和定型生产阶段,应进行型式检验,以验证产品是否符合设计要求和相关标准。
变压器瓦斯保护的原理及处理
变压器瓦斯保护的原理及处理一、动作原理1、轻瓦斯动作原理:轻瓦斯动作是由于气体聚集在朝下的开口杯内使开口杯在变压器油浮力的作用下,上浮接通继电器,发出报警,反应变压器内故障轻微,变压器油受热分解产生了气体。
2、重瓦斯动作原理:重瓦斯是由于变压器内部发生严重故障时,产生强烈的瓦斯气体,使变压器的内部压力突增,产生很大的油流向油枕方向冲击,因油流冲击挡板,挡板克服弹簧的阻力,带动磁铁向干簧触点方向移动,使干簧触点接通,跳闸回路接通断路器跳闸。
变压器瓦斯保护的主要元件就是瓦斯继电器,它安装在油箱与油枕之间的连接管中。
当变压器发生内部故障时,因油的膨胀和所产生的瓦斯气体沿连接管经瓦斯继电器向油枕中流动。
若流动的速度达到一定值时,瓦斯继电器内部的挡板被冲动,并向一方倾斜,使瓦斯继电器的触点闭合,接通跳闸回路或发出信号,如图所示:瓦斯继电器KG的上触点接至信号,为轻瓦斯保护;下触点为重瓦斯保护,经信号继电器KS、连接片XE起动出口中间继电器KOM,KOM的两对触点闭合后,分别使断路器QF1、QF2、跳闸线圈励磁。
跳开变压器两侧断路器,即:直流+ →KG →KS →XE →KOM →直流-,起动KOM。
直流+ →KOM →QF1 →YT →直流-,跳开断路器QF1。
直流+ →KOM →QF2 →YT →直流-,跳开断路器QF2。
再有,连接片XE也可接至电阻R,使重瓦斯保护不投跳闸而只发信号。
二、处理方法1、运行中变压器轻瓦斯动作后处理:1)汇报值长,联系检修人员,加强运行监视。
2)立即对变压器进行外部检查:是否漏油,油位是否过低,油温、绕组温度是否升高,变压器是否过负荷,变压器运行声音是否异常,保护装置或二次回路是否有故障,瓦斯继电器是否有气体并判断气量和颜色。
3)若瓦斯继电器内有气体,记录气量并鉴定颜色是否可燃,取样气样和油样色谱分析。
4)若色谱分析判断为空气,则变压器仍可运行;若气体为可燃的,说明变压器故障,必须停止运行;若气体不可燃,但不是空气,进行严密监视,如色谱分析超过正常值,经判断变压器故障,则停止运行。
变压器瓦斯保护动作原因分析(1)
变压器瓦斯保护动作原因分析(1)文摘:文中综述了变压器瓦斯保护信号动作的主要原因,提出了瓦斯保护信号动作后分析诊断变压器事故的基本原则与处理对策关键词:变压器瓦斯保护诊断对策1.概述在电力工业中,油浸式电力变压器应用非常广泛,在油浸式电力变压器的内部故障保护中,气体继电器保护是一种最基本的保护措施。
变压器瓦斯继电器有浮筒式、挡板式、开口杯式等不同型号,目前大多采用QJ-80型瓦斯继电器,其信号回路接上开口杯,跳闸回路接下挡板。
所谓瓦斯保护信号动作,即指因各种原因造成继电器内上开口杯的信号回路接点闭合,光字牌灯亮。
由于多种原因导致气体继电器频繁动作,若瓦斯保护动作,变压器开关跳闸,一般情况下,其事故过程已结束,后果比较严重,常常因动作原因判断错误导致造成设备损坏或人力物力资源的浪费。
因此,必须在瓦斯信号动作时,认真检查,仔细分析,正确判断,立即采取措施。
下面就气体继电器动作故障分析其常见原因,并指出判断的方法。
2瓦斯保护信号动作的主要原因2.1动作原因2.1.1变压器内部故障:当变压器内部出现匝间短路,绝缘损坏,接触不良,铁芯多点接地等故障时,都将产生大量的热能,引起固体绝缘材料分解,变压器油分解,产生氢气、一氧化碳、二氧化碳,低分子烃类气体,这些气体随油的对流循环逐渐变成大气泡并上升聚集在瓦斯继电器上部,迫使继电器内油面降低。
当流速超过气体继电器的整定值时,气体继电器的档板受到冲击,使继电器跳闸,从而避免事故扩大,这种情况通常称之为重瓦斯保护动作。
当气体沿油面上升,聚集在气体继电器内超过30ml时,也可使气体继电器的信号接点接通,发出警报,发生轻瓦斯保护。
如某台35kV、4.2MVA的主变压器,轻瓦斯保护一天连续动作两次,色谱分析为裸金属过热,经测直流电阻为分接开关故障,吊芯检查发现分接开关的动静触点错位2/3,这是引起气体继电器动作的根本原因。
2.1.2辅助设备异常:①呼吸系统不畅通。
变压器的呼吸系统包括气囊呼吸器,防暴简呼吸器(有的变压器两者合一)等,呼吸系统不畅或堵塞往往会造成轻、重瓦斯保护动作,并大多伴有喷油或跑油现象。
浅谈变压器瓦斯保护的工作原理及作用
不同而不同。 在变压器油箱 内部发生故 障( 包括轻微的匝间短路和绝缘 压器的 日 常巡视项 目中首先应检查气体继电器内有无气体 , 对气体的 破坏引起 的经电弧电阻接地短路 ) 时, 由于故障点 电流和电弧 的作用 , 巡视应注意以下几点 :检查气体继电器连接管上的阀门是否在打开位 检查变压器 的呼吸器是否在正常工作状态。 检查瓦斯保护连接片投 将使变压器油及其他绝缘材料因局部受热而分解产生气体 ,因气体 比 置。 较轻 , 它们将从油箱流向油枕的上部 。当严重事故时, 油会迅速膨胀并 人是否正确。检查油枕的油位是否在合适位置, 继电器内充满油。检查 产生大量的气体 , 此时将有剧烈的气体夹杂着油流冲向油枕的上部 。 利 气体继电器防水罩一定牢 固。 检查继电器接线端子处是否渗油, 是否能 用油箱 内部故障的上述特点 ,可以构成反应于上述气体而动作的保护 防止雨 、 雪、 灰尘的侵入, 电源及其二次回路要有防水 、 防油和防冻的措 装置 , 称为瓦斯保护。 施, 并要在春秋二季进行防水 、 防油和防冻检查。 1 . 1 变压器瓦斯 保护的范围。瓦斯保护是变压器 的主要保护 , 它可 1 . 6 变压器瓦斯保护动作的主要原因。 轻瓦斯动作有如下的原因: 因 以反映油箱 内的一切故障。包括: 油箱 内的多相短路 、 绕组匝问短路 、 绕 滤油、 加油或冷却系统不严密以至空气进入变压器。 因温度下降或漏油 组与铁芯或与外壳间的短路 、 铁芯故障 、 油面下降或漏油 、 分接开关接 致使油面低于气体继电器轻瓦斯浮筒 以下。变压器故障产生少量气体。 触不良或导线焊接不 良等。瓦斯保护动作迅速 、灵敏可靠而且结构简 变压器发生穿越 『 生 短路故障。 在穿越『 生 故障电流作用下 , 油隙间的油流 单。但是它不能反映油箱外部电路咖 引出线上) 的故障 , 所 以不能作为 速度加快 , 当油隙内和绕组外侧产生的压力差变化大时, 气体继 电器就 保护变压器内部故障的唯一保护装置。另外 , 瓦斯保护也易在一些外界 可能误动作。穿越 『 生 故障电流使绕组动作发热 ,当故障电流倍数很大 L 大 J 素咖 地震) 的干扰下误动作 , 对此必须采取相应的措施 。 时, 绕组温度上升很快 , 使油的体积膨胀 , 造成气体继 电器误动作。 气体 1 . 2 变压器瓦斯保护的作用 。 新安装或大修后 的变压器 , 在加油 、 滤 继电器或二次回路故障等因素均可能引起瓦斯保护信号动作。 油过程中, 稍不注意就会将空气带入变压器的油箱内。 投运前如果未将 1 . 7 变压器瓦斯保护动作后 的处理。 变压器瓦斯保护装置动作后 , 应 空气及时排出, 则在变压器投运后 , 由于油温上升 , 油箱 内的油将形成 马上对其进行认真检查 、 仔细分析 、 正确判断 , 立即采取处理措施 。瓦斯 对流 , 将空气“ 赶 出” 油面 , 从而使瓦斯继电器动作。通常, 内部存有的气 保护信号动作 时, 立即对变压器进行检查 , 查明动作原因 , 是否 因积聚 体越多 , 瓦斯断电器的动作越频繁。在投运初期 , 如果发现瓦斯继电器 空气 、 油面降低 、 二次 回 路故障或上变压器内部邦联造成的。如气体继 动作频繁 , 应根据变压器的音 响、 温度 、 油面以及加油 、 滤油情况进行综 电器内有气休 , 则应记录气体量 , 观察气体的颜色及试验上否可燃 , 并 合分析。如果变压器运行正常, 则可判定为进入空气所致。否则应取气 取气样及油样做色谱分析 ,可根据的关规程和导则判断变压器的故障 体俄 燃试验, 以判断变压器本身是否存在故障以及故障 『 生 质, 从而及 性质。色谱分析是指对对 收集到的气体用色谱仪对其所含的氢气 、 氧 时采取相应措施予以消除, 避免故障扩大, 保证变压器安全运行。 气、 一氧化碳 、 二氧化碳 、 甲烷 、 乙烷 、 乙烯 、 乙炔等气体进行定性和定量 1 . 3 变压器瓦斯保护的安装方式。 瓦斯继电器安装在变压器到储油 分析, 根据所含组分名称和含量准确判断邦联性质 , 发展趋势 、 和严重 柜的连接管路上, 安装时应注意将气体继电器管道上的碟阀关严。如碟 程度 。若气体继电器 内的气体无色、 无臭且不可燃 , 色谱分析判断为空 阀关不严或有其他情况 , 必要时可放掉油枕 中的油 , 以防在工作中大量 气 , 则变压器可继续运行 , 并及时消除进气缺陷。若气体继 电器内的气 的油溢 出。新气体继电器安装前, 应检查有无检验合格证明 , 口径、 流速 体可燃且油中溶解气体色谱分析结果异常,则应综合判断确定变压器 是否正确 , 内外部件有无损坏 , 内部如有临时绑扎要拆开 , 最后检查浮 是否停运。 简、 档板 、 信号和跳闸挠 氧 的动作是否可靠 , 并关好放气阀门。 气体继电 瓦斯继电器动作跳闸时 ,在查 明原因消除故障前不得将变压器投 器应水平安装 , 顶盖上标示的箭头方 向指向油枕 , 工程中允许继电器的 入运行。为查明原因应重点考虑以下因素, 作出综合判断。保护及直流 管路轴线方 向往油枕方向的一端稍高, 但与水平面倾斜不应超过。 打开 等二次回路是否正常 , 变压器外观有无明显反映故障 『 生 质的异常现象 , 碟阀向气体继电器充油, 充满油后从放气 阀门放气。如油枕带有胶囊 , 气体继电器 中积聚的气体是否可燃 ,变压器其它继电保护装置的动作 应注意充油放气 的方法 , 尽量减少和避免气体进入油枕。 进行保护接线 情况 ,气体继电器中的气体和油 中溶解的气体的色谱分析结果 以及必 时, 应防止接错和短路 , 避免带电操作 , 同时要 防止使导电杆转动和小 要 的 电气试 验结 果 。 1 . 8 变压器瓦斯保护的反事故措施。为有效提高供 电可靠性可将瓦 瓷头漏油。投入运行前 , 应进行绝缘摇测及传动试验 。 1 - 4 使用前的试验项 目。 气体继电器在安装使用前应作如下一些检 斯继电器的下浮筒改为档板式 , 触点改为立式 , 以提高重瓦斯动作 的可 验和试验。 一般 l 生 检验项 目: 玻璃窗、 放气阀、 控针处和引出线端子等完 靠性。 为防止瓦斯继电器因漏水而短路 , 应在其端子和电缆引线端子箱 整不渗油 , 浮筒 、 开口 杯、 玻璃窗等完整无裂纹。密封试验 : 整体加油压 上采取防雨措施。 瓦斯继电器引出线应采用防油线。 瓦斯继电器的引出 力为 2 0 m P a , 持续时间为 1 h 帚, 应无渗透漏。端子绝缘强度试验 : 线和电缆应分别连接在电缆引线端子箱 内的端子上。 2 结论 出线端子及出线端子间耐受工频电压 2 0 0 0 v , 持续 l mi n , 也可用 2 5 0 0 V 兆欧表摇测绝缘电阻 , 摇测 1 ai r n 代替工频耐压 , 绝缘电阻应在 3 0 0 mF  ̄ 变压器瓦斯信号动作后 , 运行人员必须对变压器进行检查 , 查明动 以上。 轻瓦斯动作容积试验 : 当壳内聚积 2 5 0 ~ 3 0 0 e m , 空气时 , 轻瓦斯应 作的原因, 并立即向上级调度和主管领导汇报, 上级主管领导应立即派 可靠动作。重瓦斯动作流速试验。 人去现场提取继电器气样 、 油样和本体油样 , 分别作色谱分析。根据有 1 . 5变压器瓦斯保护的运行。 变压器运行时瓦斯保��
变压器瓦斯继电器工作原理
变压器瓦斯继电器工作原理
变压器瓦斯继电器是一种重要的电气保护设备,它用来监测变压器内部产生的瓦斯浓度,以保护变压器的安全运行。
该继电器的工作原理涉及瓦斯浓度的检测和电信号的传递。
首先,变压器瓦斯继电器内部包含一个瓦斯传感器,通常采用金属氧化物半导体(MOS)或红外线传感器。
这些传感器能够感知变压器内部的瓦斯浓度。
当瓦斯浓度超出了设定的安全阈值时,传感器会发出信号。
其次,在继电器内部,该信号会被经过放大和处理。
通常,继电器会使用电子放大器来增强传感器发出的信号,并将其转换为一个电平或模拟值。
这个电平或模拟值可以反映出瓦斯浓度的高低。
最后,根据电平或模拟值的大小,继电器会触发保护动作。
当瓦斯浓度超过预先设定的阈值时,继电器会切断变压器的电源,停止供电。
同时,它还可以发出警报信号,以便工作人员能够采取必要的措施。
继电器的工作原理基于瓦斯传感器的探测和电信号的处理。
通过这种方式,它可以实时监测变压器内部瓦斯浓度,及时发出警报并切断电源,以保护变压器的安全运行。
这种保护措施对于防止变压器内部的瓦斯积累引发火灾或爆炸至关重要。
总结起来,变压器瓦斯继电器的工作原理主要包括瓦斯浓度的探测、电信号的放大和处理,以及触发保护措施。
通过这些步骤,继电器能够有效保护变压器的安全运行,防止潜在的灾害发生。
变压器瓦斯继电器动作原理
瓦斯继电器是变压器的一种保护装置,装在变压器的储油柜和油箱之间的管道内,利用变压器内部故障而使油分解产生气体或造成油流涌动时,使瓦斯继电器的接点动作,接通指定的控制回路,并及时发出信号告警(轻瓦斯)或启动保护元件自动切除变压器(重瓦斯)。
轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升入瓦斯继电器,气压使油面下降,继电器的开口杯随油面落下,轻瓦斯干簧触点接通发出信号,当轻瓦斯内气体过多时,可以由瓦斯继电器的气嘴将气体放出。
重瓦斯主要反映在变压器严重内部故障(特别是匝间短路等其他变压器保护不能快速动作的故障)产生的强烈气体推动油流冲击挡板,挡板上的磁铁吸引重瓦斯干簧触点,使触点接通而跳闸。
变压器瓦斯继电器校验
变压器瓦斯继电器校验瓦斯继电器是变压器保护系统中的重要组成部分,通过检测变压器内部故障产生的气体来发出警报,防止因故障而造成严重后果。
校验瓦斯继电器可以确保其准确可靠地工作。
校验方法:1. 外观检查:检查继电器外壳是否有损坏或腐蚀。
检查端子螺母是否紧固。
检查油位指示器是否正常。
2. 机械联锁检查:确保继电器拨片与断路器或负荷开关的机械联锁正确啮合。
检查拨片动作是否灵活,无卡阻。
3. 继电器动作校验:使用合适的校验装置,向继电器内注入一定量的气体。
观察继电器动作是否正常,拨片是否及时跳闸。
检查继电器动作值是否符合铭牌标定的要求。
4. 继电器触头检查:检查继电器触头是否干净无腐蚀。
使用万用表测量触头之间的接触电阻,确保小于指定的限值。
5. 电气连接检查:检查继电器与变压器、断路器或负荷开关之间的电气连接是否可靠。
测量继电器线圈的绝缘电阻,确保大于规定的最小值。
6. 其他检查:检查继电器是否安装在避震支座上,避免因振动而产生误动作。
检查继电器周围环境是否清洁干燥。
校验注意事项:校验前,确保变压器处于停运状态。
使用合适的校验装置,确保注入气体的量和压力准确。
在校验过程中,严禁对设备进行操作,以免发生意外。
校验完成后,将继电器复位,恢复正常工作状态。
定期校验的重要性:定期校验瓦斯继电器至关重要,可以及时发现潜在故障,防止故障扩大,确保变压器的安全可靠运行。
校验周期应根据变压器的运行条件和维护要求制定。
变压器瓦斯继电器自动保护研究
变压器瓦斯继电器自动保护研究作者:欧阳桢山潘谦周憧来源:《数字技术与应用》2013年第03期摘要:变压器是电气部门的主要关键设备,其瓦斯继电器的性能对变压器的安全高效使用有直接的制约作用。
基于这一点,本文对瓦斯继电器整定流速进行了定量分析,对继电器的压力释放进行了深入探讨,特别针对电力变压器内部出现故障进行了求解,对变压器内油的分解后产生的气体其流速与能量之间的因果进行了计算,并针对传统变压器流速整定值反映迟钝的现象,提出了将整定值适当降低从而减少故障发生的建议。
关键词:变压器瓦斯继电器压力整定值中图分类号:TM58 文献标识码:A 文章编号:1007-9416(2013)03-0072-02变压器是电力系统最为常用的设备之一,也是极为常见的电力设备,无论是工业也是民用,都离不开变压器在其中发挥的极其重要的作用,正因为如此,变压器的安全成为了电气专家克难公关的一个主要课题。
1 变压器安全的故障的主要原因从目前我国广为使用的变压器来看,大多数停留在上世纪末的研发水平,其安全性能还不能令人高枕无忧,一般来说,变压器的保护主要电流速断、差动保护等电气型的继电保护,但实践证明,次来保护对变压器内部故障反映相当迟钝,主要原因在于变压器内部出现的故障基本上都是从短路尤其是匝间短路引发的,一旦短路事情发生,瞬间的电流非常强大,不过由于其传递到线线电流的并不能得到同步反映或者有效放大,因此,难以被发现,直到多多匝短路或者接地短路时,才会自动切断电源,但此时往往内部损伤很大。
从变压器的构成结构分析,变压器保护的水平和性能主要取决于内部的瓦斯继电器,这个继电器是主动性的,它着设计上赋予了及时切断电源的功能,但因为瓦斯继电器的灵敏度被流速所制约,若达不到相应的整定值,就不会发生保护动作。
变压器还设有安全气道——压力释放阀门,这个装置的主要功能是保护变压器主油箱保证正常形态,一旦变压器内部发生问题时,变压器的主油箱内的压力随之升高,瓦斯继电器中的油也会同时流动。
变压器瓦斯保护的结构与工作原理
变压器瓦斯保护的结构与工作原理瓦斯保护是油浸式变压器的一种保护装置,是变压器内部故障的主要保护元件,对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
安装在变压器箱盖与储油柜的联管上,当油浸式变压器的内部发生故障时,由于电弧将使绝缘材料分解并产生大量的气体或造成油流冲动时,使继电器的接点动作,以接通指定的控制回路,并及时发出信号或自动切除变压器。
一、概念轻瓦斯:当变压器内部发生轻微故障时,气体产生的速度较缓慢,气体上升至储油柜途中首先积存于瓦斯继电器的上部空间,使油面下降,浮筒随之下降而使水银接点闭合,接通报警信号。
重瓦斯:当变压器内部发生严重故障时,则产生强烈的瓦斯气体,油箱内压力瞬时突增,产生很大的油流向油枕方向冲击,因油流冲击档板,档板克服弹簧的阻力,带动磁铁向干簧触点方向移动,使水银触点闭合,接通跳闸回路,使断路器跳闸。
型号的组成及其代表意义:QJ**——** **Q(气体)J(继电器)**(设计序号)——**(管路通径mm) **(特殊使用环境代码,TH —湿热带型;TA —干热带型;一般型不加表示)二、结构与工作原理1、瓦斯继电器结构QJ型继电器结构基本相同,只是QJ4-25型跳闸信号为单接点式,其它均为双接点式。
继电器芯子结构如图所示,继电器芯子上部由开口杯(浮子)3、重锤4、磁铁6和干簧接点10构成动作于信号的气体容积装置,其下部由挡板5、弹簧8、调节杆9、磁铁6和干簧接点10构成动作于跳闸的流速装置。
盖上的气塞1是供安装时排气以及运行中抽取故障气体之用。
探针2是供检查跳闸机构的灵活性和可靠性之用。
1 气塞 2探针 3开口杯(浮子) 4重锤5挡板6磁铁 7接线端子 8弹簧 9调节杆 10干簧接点2、瓦斯继电器工作原理?继电器正常运行时其内部充满变压器油,开口杯(浮子)处于图1所示的上倾位置。
当变压器内部出现轻微故障时,变压器油由于分解而产生的气体聚集在继电器上部的气室内,迫使其油面下降,开口杯3随之下降到一定位置,其上的磁铁6使干簧接点10吸合,接通信号回路,发出报警信号。
变压器瓦斯保护工作原理
变压器瓦斯保护工作原理哇塞!今天咱们就来好好聊聊变压器瓦斯保护工作原理!首先,咱们得知道啥是变压器瓦斯保护呀?简单说,它就像是变压器的“贴身保镖”!那这“保镖”是咋工作的呢?第一,当变压器内部出现轻微故障的时候,比如说局部过热、铁芯局部烧损,这时候变压器油就会分解出气体。
这些气体可不得了,它们会慢慢聚集在瓦斯继电器的上部!然后呢,瓦斯继电器就会感受到气体的压力,从而发出轻瓦斯信号!这就像是给我们提了个醒:“嘿,有点小状况啦!”第二,要是变压器内部出现了严重故障,像是相间短路、绕组匝间短路等,那可就不得了啦!这时候会产生大量的气体,强烈的油流会直接冲向瓦斯继电器。
这一下,瓦斯继电器就会动作,直接切断变压器的电源!这动作那叫一个迅速,绝对不让故障进一步扩大,保护了整个电力系统的安全!咱们再深入讲讲这气体到底是咋产生的呢?原来呀,变压器油在高温、电弧等作用下,会分解出甲烷、乙烷、乙烯、氢气等各种气体。
这些气体的产生和数量,跟故障的类型、严重程度都有关系呢!你想想,要是没有瓦斯保护,那变压器出了问题可咋办?那后果简直不堪设想啊!所以说,瓦斯保护是不是特别重要?而且哦,瓦斯保护的灵敏度那是相当高的!哪怕是很小的故障,它也能察觉到。
这就好比是一个超级敏锐的“侦察兵”!还有啊,瓦斯保护的可靠性也很强!只要设置得当,很少会出现误动作或者不动作的情况。
但是呢,瓦斯保护也不是完美无缺的!比如说,它可能会受到外界因素的干扰,像强烈的震动、油流的异常涌动等。
这时候,就需要我们的工作人员仔细去判断,到底是真的故障还是干扰导致的信号。
总的来说,变压器瓦斯保护工作原理虽然听起来有点复杂,但它真的是保障变压器安全运行的关键啊!咱们可千万不能小瞧它!大家明白了吗?是不是觉得很神奇呢?。
变压器瓦斯保护动作原因分析与对策
的 广 泛 重视 , 保证 变 压 器 的稳 定 经济 安 全 的 运 行 。
关键词 : 变压器 ; 瓦斯保护动作 原 因; 分析与对策 由瓦斯继电器构成的油浸式 电力变压器瓦斯保护 ,是变压器内 压空间使油脱出气泡, 其结果气体继电器动作 , 这种 隋况 比较常见 。 例
部故障的一种主要保护之一 。 跟据资料统计 , 由于多种原因, 导致气体 继电器频繁动作 , 这不得不引起对它的广泛重视。瓦斯继电器动作有 三种原 因, 现分析如下 : 1 变压器 内部故障 。 引起气体继电保护装置的正确动作切除故障 I ) 某变 电所 , 一台2 2 0 k V 、 1 2 0 M V A主变压器重瓦斯保护动作跳 闸, 经过检验和吊芯检查 , 判断为 6 6 0 k V侧 B相绕组上部匝间绝缘损 坏, 造成了匝间短路故障。 2 ) 某变电所 , 一台 2 2 0 k V、 6 0 M VA主变压器 , 重瓦斯保护动作 , 经 过分析和放油检查, 确定为 6 3 k V侧 B相套管均压球对升高座放电所 致, 避免了吊芯检查 。 3 ) 某用户变电所 , 一台3 5 k V、 4 . 2 MV A主变压器 , 其轻瓦斯保护
民营 科技 2 0 1 3 耳第1 0 期
科 技 论 坛
变压器瓦斯保护 动作 原 因分析 与对策
变压器瓦斯保护中间继电器的作用
变压器瓦斯保护中间继电器的作用下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着电力设备的不断发展和更新,变压器作为电力系统中不可或缺的重要组成部分,其保护控制系统也应运而生。
变压器瓦斯保护,变压器瓦斯保护工作原理
变压器瓦斯保护,变压器瓦斯保护工作原理变压器瓦斯保护工作原理瓦斯保护是变压器内部故障的主要保护元件,对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
当油浸式变压器的内部发生故障时,由于电弧将使绝缘材料分解并产生大量的气体,其强烈程度随故障的严重程度不同而不同。
瓦斯保护就是利用反应气体状态的瓦斯继电器(又称气体继电器)来保护变压器内部故障的。
在瓦斯保护继电器内,上部是一个密封的浮筒,下部是一块金属档板,两者都装有密封的水银接点。
浮筒和档板可以围绕各自的轴旋转。
在正常运行时,继电器内充满油,浮筒浸在油内,处于上浮位置,水银接点断开;档板则由于本身重量而下垂,其水银接点也是断开的。
当变压器内部发生轻微故障时,气体产生的速度较缓慢,气体上升至储油柜途中首先积存于瓦斯继电器的上部空间,使油面下降,浮筒随之下降而使水银接点闭合,接通延时信号,这就是所谓的“轻瓦斯”;当变压器内部发生严重故障时,则产生强烈的瓦斯气体,油箱内压力瞬时突增,产生很大的油流向油枕方向冲击,因油流冲击档板,档板克服弹簧的阻力,带动磁铁向干簧触点方向移动,使水银触点闭合,接通跳闸回路,使断路器跳闸,这就是所谓的“重瓦斯”。
重瓦斯动作,立即切断与变压器连接的所有电源,从而避免事故扩大,起到保护变压器的作用。
瓦斯继电器有浮筒式、档板式、开口杯式等不同型号。
目前大多采用QJ-80型继电器,其信号回路接上开口杯,跳闸回路接下档板。
所谓瓦斯保护信号动作,即指因各种原因造成继电器内上开口杯的信号回路接点闭合,光字牌灯亮。
3 保护范围瓦斯保护是变压器的主要保护,它可以反映油箱内的一切故障。
包括:油箱内的多相短路、绕组匝间短路、绕组与铁芯或与外壳间的短路、铁芯故障、油面下降或漏油、分接开关接触不良或导线焊接不良等。
瓦斯保护动作迅速、灵敏可靠而且结构简单。
但是它不能反映油箱外部电路(如引出线上)的故障,所以不能作为保护变压器内部故障的唯一保护装置。
