变速器目录17-1第17章变速器17.1自动变速器-6T40/6T45........17-5 17.1.1规格...............................17-517.1.1.1紧固件紧固规格......................................17-517.1.1.2变速器一般规格......................................17-617.1.1.3油液容量规格.........................................17-617.1.1.4油泵选配规格.........................................17-717.1.1.5档位参考................................................17-717.1.1.6换挡电磁阀状态和传动比..........................17-717.1.1.7变速器内部模式开关逻辑表.......................17-817.1.1.8电磁阀压力.............................................17-8 17.1.2示意图和布线图....................17-1017.1.2.1自动换档控制示意图..............................17-10 17.1.3部件定位图........................17-15 17.1.3.1后桥拆解视图.......................................17-1517.1.3.2部件定位图...........................................17-3017.1.3.3轴套、轴承和垫圈位置...........................17-3117.1.3.4密封件定位图.......................................17-3217.1.3.5单向球阀定位图....................................17-34 17.1.4诊断信息和程序....................17-3517.1.4.1诊断起点-自动变速器............................17-3517.1.4.2DTC P0218...........................................17-3617.1.4.3DTC P0562或者P0563...........................17-3817.1.4.4DTC P0601-P0604或P062F.....................17-4017.1.4.5故障诊断码P0634.................................17-4117.1.4.6故障诊断码P0658或者0659...................17-4217.1.4.7故障诊断码P0668或者0669...................17-4317.1.4.8DTC P06AC,P06AD,or P06AE................17-4517.1.4.9DTC P0711、P0712、或者P0713............17-4717.1.4.10DTC P0716或者P0717.........................17-4917.1.4.11DTC P071A.........................................17-5117.1.4.12DTC P071D.........................................17-5217.1.4.13DTC P0722或者P0723.........................17-5417.1.4.14DTC P0741或者P0742.........................17-5617.1.4.15DTC P0751.........................................17-5817.1.4.16DTC P0752.........................................17-5917.1.4.17DTC P0756.........................................17-6117.1.4.18DTC P0776或者P0777.........................17-6317.1.4.19DTC P0796或者P0797.........................17-6517.1.4.20DTC P0815、P0816或者P0826..............17-6717.1.4.21DTC P0842、P0843、P0872、P0873、P0877、P0878、P0989、或者P0990............17-6917.1.4.22DTC P0850-P0852................................17-7117.1.4.23DTC P0961-P0963................................17-73 17.1.4.24DTC P0965-P0967................................17-75 17.1.4.25DTC P0969-P0971................................17-77 17.1.4.26DTC P0973-P0974................................17-79 17.1.4.27DTC P150C........................................17-81 17.1.4.28DTC P1751.........................................17-82 17.1.4.29DTC P1761或P1762............................17-83 17.1.4.30DTC P1763.........................................17-84 17.1.4.31DTC P1825、P182E、或P1915.............17-86 17.1.4.32DTC P1876.........................................17-89 17.1.4.33DTC P2534.........................................17-91 17.1.4.34DTC P2714或P2715............................17-93 17.1.4.35DTC P2719-P2721................................17-95 17.1.4.36DTC P2723或P2724............................17-97 17.1.4.37DTC P2728-P2730................................17-99 17.1.4.38DTC P2762,P2763,或P2764................17-101 17.1.4.39症状-自动变速器...............................17-102 17.1.4.40控制电磁阀和变速器控制模块总成检查...........................................................17-103 17.1.4.41控制电磁阀测试和变速器控制模块总成输入轴转速/输出轴转速输入测试.....................17-104 17.1.4.42控制电磁阀和变速器控制模块总成的清洁...........................................................17-10417.1.4.43控制电磁阀和变速器控制模块总成电磁性能测试.....................................................17-105 17.1.4.44维修快速读入自适应值........................17-106 17.1.4.45变速器油检查.....................................17-107 17.1.4.46管路压力检查.....................................17-108 17.1.4.47路试.................................................17-109 17.1.4.48变矩器诊断........................................17-111 17.1.4.49离合器片诊断.....................................17-114 17.1.4.50发动机冷却液/水进入变速器.................17-114 17.1.4.51油液泄漏诊断.....................................17-114 17.1.4.52壳体孔隙修理.....................................17-117 17.1.4.53变速器油液冷却器冲洗和流量测试...........................................................17-117 17.1.4.54衬套和装配轴的检查...........................17-121 17.1.4.55噪声与振动分析..................................17-121 17.1.4.56呜呜声/隆隆声...................................17-122 17.1.4.57自动变速器油液泄漏...........................17-124 17.1.4.58无驻车档...........................................17-12517-2目录变速器17.1.4.59车库换档生硬.....................................17-12517.1.4.60所有档位都不驱动...............................17-12617.1.4.61无一档和倒档.....................................17-12717.1.4.62无一档、二档、三档、四档..................17-12817.1.4.63无二档和六档.....................................17-12817.1.4.64一档、二档、三档和四档生硬或延迟...........................................................17-12917.1.4.65一档和倒档生硬..................................17-12917.1.4.66无三档、四档和倒档...........................17-12917.1.4.67二档和六档生硬或延迟........................17-13017.1.4.68无四档、五档和六档...........................17-13017.1.4.69三档、五档和倒档生硬或者延迟............17-131 17.1.4.70四档、五档和六档生硬........................17-131 17.1.4.71变矩器离合器未接合...........................17-131 17.1.4.72变矩器离合器未分离...........................17-13117.1.4.73变矩器离合器接合生硬,或不工作或无电子控制容量离合器.........................................17-132 17.1.4.74无倒档..............................................17-132 17.1.4.75油液压力过高或过低...........................17-132 17.1.5维修指南-车上...................17-134 17.1.5.1装有档轴位置开关的手动换档轴止动杆总成的更换.....................................................17-134 17.1.5.2变速器控制杆护套的更换.......................17-135 17.1.5.3换档杆拉线的调整................................17-135 17.1.5.4变速器油冷的更换................................17-136 17.1.5.5变速器油冷却器软管/管快接接头的断开和连接........................................................17-13617.1.5.6油液冷却器进口软管的更换....................17-14017.1.5.7油液冷却器出口软管的更换....................17-14117.1.5.8左前轮驱动轴密封件的更换....................17-14217.1.5.9右前轮驱动轴密封件的更换....................17-14317.1.5.10手动换档轴和密封件的更换..................17-14317.1.5.11控制电磁阀和变速器控制模块总成的更换...........................................................17-14417.1.5.12控制阀体盖的更换...............................17-14517.1.5.13控制阀体的更换..................................17-14817.1.5.14输出轴转速传感器的更换.....................17-15017.1.5.15输入轴转速传感器的更换.....................17-15017.1.5.16变速器左侧支座的更换........................17-15117.1.5.17变速器前支座的更换...........................17-15417.1.5.18变速器后支座的更换...........................17-15517.1.5.19变速器更换........................................17-15517.1.6维修指南-车下...................17-160 17.1.6.1支撑盘和夹具的安装.............................17-160 17.1.6.2变矩器的拆卸......................................17-161 17.1.6.3控制阀体总成的拆卸.............................17-16217.1.6.4输入轴和输出轴转速传感器的拆卸...........17-16517.1.6.5带油泵的变矩器壳体总成的拆卸..............17-16617.1.6.6前差速器壳体总成的拆卸.......................17-16717.1.6.7主动和从动链轮,传动机构和驻车棘爪的拆卸...........................................................17-16817.1.6.8内部部件的拆卸...................................17-169 17.1.6.92-6离合器活塞拆卸..............................17-170 17.1.6.10手动换档止动杆的轴位置开关的更换和驻车棘爪执行器总成......................................17-171 17.1.6.11手动换档轴密封圈拆卸工具..................17-173 17.1.6.12输入轴承支座的更换...........................17-17417.1.6.133-5-倒档和4-5-6离合器油封环的更换。
关于别克君威自动变速箱常见故障,一探究竟
关于别克君威自动变速箱常见故障，一探究竟别克君威还是有一部分车友所追捧，但它的变速箱问题也是车友们所苦恼的，很多车主对这款车-又是喜爱又是恨骂。
变速箱故障问题基本上在不同品牌不同系列的车型都会发生。
小编经过多方面了解，了解到别克君威变速箱是6速的Tipturoinc自动变速箱，源自德国ZF自动变速箱厂，而型号为6T45E 和6T45的这两款变速箱源自日本爱信自动变速箱厂。
两款变速箱产地不同，技术也不同。
变速箱常见的故障问题是；变速箱异响。
入档死火。
入档缓慢等。
变速箱又分自动变速箱和手动变速箱，比较高级的轿车现在都采用自动的变速箱。
我的车子是一辆2005款、排量3.0的君威，至今为止行驶29万+kmAT型号是：4T65E最近出现的问题是：挂D档不走车，手动模式正常，有打滑现象根据专业技师给我详解的这款（4T65E）变速箱常见问题，做了一个总结，分享给车友：变速箱挂档冲击、升档顿挫、发动机空转变速箱打滑。
这款变速箱稳定性很好，只要尽早检查、及时保养，变速箱故障率很低。
下面讲解一下这个挂D档不走车的维修全程：老师傅在准备拆变速箱拆下来的变速箱，这款变速箱形状变速箱相比，形状是很独特的接下老师傅来准备打散变速箱老师傅打开油底壳，我看到油格和蓄压器接下来老师傅拆掉了油格，打开蓄压器检查这是变速箱油格老师傅打开蓄压器跟我说：发现蓄压器弹簧断了接下来检查变速箱阀体这是阀体上面的电磁阀，老师傅检查电磁阀阀芯，发现变速箱阀芯存在问题，跟我说：需要更换老师傅拆下阀体，于是我看到变速箱的链条，老师傅继续拆这是变速箱机械部分离合器老师傅说：离合器内部摩擦片有磨损，达不到标准的摩擦系数老师傅拆到制动带，可以看到制动带断了故障问题已经越来越明显这就是变速箱胶圈，老师傅说：变速箱的密封件到这里变速箱已经彻底打开，故障点比较明显：制动带损坏、蓄压器损坏、摩擦片磨损，更换损坏配件，装车试车一切正常这是变速箱修理包变速箱离合器活塞变速箱摩擦片摩擦片新旧对比变速箱电磁阀变速箱油格制动带对比照片上海新孚美汽车自动变速箱技术服务有限公司，是一家专门致力于汽车自动变速箱维修和再制造业务的企业。

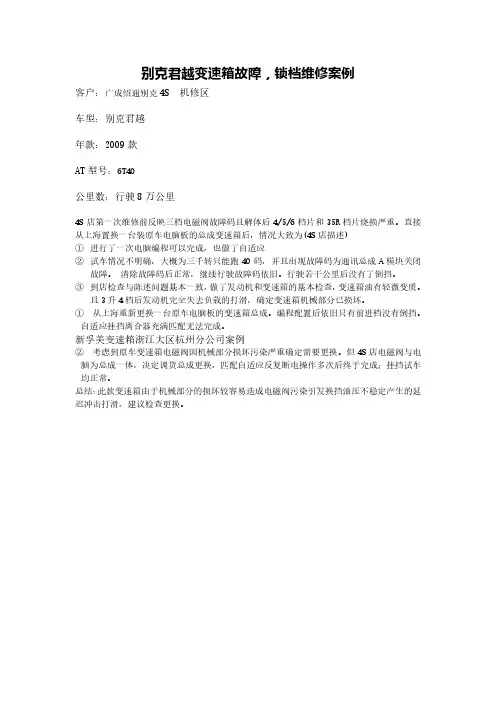

别克君越变速箱故障,锁档维修案例
别克君越变速箱故障，锁档维修案例
客户：广成绍通别克4S 机修区
车型：别克君越
年款：2009款
AT型号：6T40
公里数：行驶8万公里
4S店第一次维修前反映三档电磁阀故障码且解体后4/5/6档片和35R档片烧损严重。
直接从上海置换一台装原车电脑板的总成变速箱后，情况大致为(4S店描述)
①进行了一次电脑编程可以完成，也做了自适应
②试车情况不明确，大概为三千转只能跑40码，并且出现故障码为通讯总成A模块关闭
故障。
清除故障码后正常，继续行驶故障码依旧。
行驶若干公里后没有了倒挡。
③到店检查与陈述问题基本一致，做了发动机和变速箱的基本检查，变速箱油有轻微变质。
且3升4档后发动机完全失去负载的打滑，确定变速箱机械部分已损坏。
①从上海重新更换一台原车电脑板的变速箱总成。
编程配置后依旧只有前进档没有倒挡。
自适应挂挡离合器充满匹配无法完成。
新孚美变速箱浙江大区杭州分公司案例
②考虑到原车变速箱电磁阀因机械部分损坏污染严重确定需要更换。
但4S店电磁阀与电脑为总成一体，决定调货总成更换，匹配自适应反复断电操作多次后终于完成；挂挡试车均正常。
总结：此款变速箱由于机械部分的损坏较容易造成电磁阀污染引发换挡油压不稳定产生的延迟冲击打滑，建议检查更换。
别克君威使用说明书
别克君威使用说明书（网上收集未校对）特点和控制1 钥匙电动门锁可编程电动门锁(如装备)可编程电动门锁的标准特性是通过自动锁住车门和打开车门以加强安全和提高使用方便性。
这种特性提供四种操作模式。
对于您的汽车来说，可在下列四种模式中选择一种并编程：模式1：非自动锁门或开锁。
模式2：当变速器退出驻车档(P)时，自动锁住全部车门。
不能自动打开门锁。
原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N) 位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将车门重新锁住。
模式3：当变速器退出驻车档(P)时，自动锁住全部车门。
当变速器推入驻车档(P)时，自动解锁全部车门。
原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N)位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将门重新锁住。
模式4：当变速器退出驻车档(P)时，自动锁住全部车门。
当变速器推入驻车档(P)时，仅驾驶员门自动开锁。
原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N) 位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将车门重新锁住。
当发动机没有运转，将全部车门关上，点火钥匙放在RUN( 运行)位置，驾驶员按以下顺序操作，可编程自动电动门锁的工作模式。
1．使用常规制动。
2．按下并保持住电动车门锁定开关。
保持住车门锁定开关的同时，将变速器从驻车档(P)退出，然后再返回驻车档(P)，在每次完成这种顺序之后，工作模式将由当前模式按顺序切换到下一个工作模式。
在此期间，自动车门锁住和开锁功能将按上述所确定的每一模式工作，并向用户提供现在工作模式的信息反馈。
如果循环超过模式4，则汽车又进入模式1。
当松开车门锁定开关时，汽车将保留当前工作模式。
断开蓄电池一年以内，可编程电动门锁的编程模式也不会改变。
后车门安全锁您车的后车门上装有后门安全锁，它可以防止乘客从车内将后车门打开。
锁的使用方法如下：1．打开一个后车门。
美国通用公司4T65E4T60E型自动变速器(精)
美国通用公司4T65E/4T60E型自动变速器（接上期）通用公司生产的4T65E自动变速器适用于发动机横置、前轮驱动的车辆，它用于上海通用公司生产的别克及别克君威乘用车，其基本参数见表1。
4T65E自动变速器与4T60E自动变速器的动力传递路线相同，这两款自动变速器的适用车型除别克系列外，还用于卡迪拉克、旁帝克、奥兹莫比尔、雪弗兰等车型。
因4T65E 自动变速器机械部件较为复杂，下面将其分为行星齿轮机构及动力传递分析等两部分介绍。
一、行星齿轮机构与主减速器1．行星齿轮机构4T65E自动变速器采用改进型的辛普森行星齿轮机构，其结构如图1所示，其前、后行星排的太阳轮独立运动；前行星排的行星架与后行星排的齿圈为一体；前行星排的齿圈与后行星排的行星架为一体，是动力输出端。
这样，行星齿轮机构共有4个部件，分别为：前排太阳轮，也叫输入太阳轮；前排行星架/后排内齿圈，也叫输入行星架；后排太阳轮，也叫被动太阳轮；后排行星架/前排内齿圈，也叫被动行星架，是动力输出端。
在上述4个部件中，后排行星架/前排内齿圈是动力输出端，所以它既不能驱动，也不能固定。
这样，可以驱动或固定的部件只有3个，不同挡位时，各部件的状态见表2。
图1 行星齿轮机构C1-2挡离合器；C2-3挡离合器；C3-输入离合器；B1-4挡制动器；B2-倒挡制动器；B3-低速挡制动器；B4-前进挡制动器；F1-3挡单向离合器；F2-输入单向离合器；F3-低速挡单向离合器2．不同挡位的传动比根据单排单级行星齿轮机构传动比计算方程式，分别代入前、后排行星齿轮系，得出如下方程组：(n11-n1H)/（n13-n1H）=-Z13/Z11…………式（1）(n21-n2H)/（n23-n2H）=-Z23/Z21…………式（2）式中：n11-前排太阳轮转速；n1H-前排行星架转速；n13-前排内齿圈转速；n21-后排太阳轮转速；n2H-后排行星架转速；n23-后排内齿圈转速；Z11-前排太阳轮齿数；Z13-前排内齿圈齿数；Z21-后排太阳轮齿数；Z23-后排内齿圈齿数因前行星排的行星架与后行星排的齿圈为一体，故有：n1H=n23同时，前行星排的齿圈与后行星排的行星架为一体，故有：n13=n2H各部件的齿数为：前排太阳轮Z11=26；前排内齿圈Z13=62；后排太阳轮Z21=42；后排内齿圈Z23=74。
自动变速箱型号表
自动变速箱型号表第一章通用车系第一节凯越（1.6L）/乐骋、乐风（1.4L）81-40LE自动变速器第二节凯越（1.8L）/景程（2.0L）4HP-16自动变速器第三节别克君威、GL8、陆尊、君越（3.0L）4T65E自动变速器第四节 2006款、2007款别克君越（2.4L）4T45E自动变速器第五节 2008款别克君越（2.4L）2009款新君威6T40E自动变速器第六节新款凯越（1.8L）/景程（2.0L）AF20自动变速器第七节雪佛兰科帕奇55-51LE自动变速器第八节别克/雪佛兰赛欧AF13自动变速器第九节别克荣御/林荫大道、凯迪拉克（CTS/SRX/XLR）赛威（SLS）5L40E自动变速器第十节凯迪拉克赛威（SLS）、凯雷德（ESCALADE）6L50/80E自动变速器第十一节雪佛兰开拓者（4.3L）、悍马4L60/65E自动变速器第十二节别克昂科雷6T75E自动变速器第二章福特车系第一节福特蒙迪欧（2.0L）CD4E自动变速器第二节福特蒙迪欧（2.5L）5F31J自动变速器第三节福特S-MAX/蒙迪欧致胜AWF21自动变速器第三节福特福克斯4F27E自动变速器第五节福特嘉年华81-40LE自动变速器第六节路虎（Land Rover）5HP-24自动变速器第三章克莱斯勒车系第一节北京切诺基AW-4自动变速器第二节大切诺基（Grand Cherokee）42RE自动变速器第三节大切诺基（Grand Cherokee）545RFE自动变速器第四节克莱斯勒（300C）42RLE自动变速器第五节克莱斯勒（300C）NAGl自动变速器第六节捷龙、锋哲、铂锐、PT漫步者、凯领41TE自动变速器第七节 2007款指南者吉普（COMPASS JEEP）CVT自动变速器第四章大众/奥迪车系第一节一汽大众捷达、宝来01M/上海大众桑塔纳、帕萨特01N自动变速器第二节一汽奥迪A6/上海大众帕萨特01V（5HP-19）自动变速器第三节一汽奥迪（A8 09E、A6L09L）6HP-19/26/32自动变速器第四节大众速腾/迈腾09G、途锐09I）自动变速器第五节上海大众波罗001自动变速器第六节大众/奥迪DSG自动变速器第七节奥迪01J（CVT）无级自动变速器第五章其他欧洲车系第一节宝马5HP一30自动变速器第二节富康、爱丽舍、雪铁龙、毕加索、雷诺、标致AL4自动变速器第三节雪铁龙C5、标致607、中华4HP-20自动变速器第四节奔驰722.6自动变速器第五节奔驰722.9自动变速器第六节南汽菲亚特（FIAT）西耶那、派力奥FUJI ECVT自动变速器第七节萨博（SAAB 9-3/9-5）FA57自动变速器第八节欧宝（（）PEL）威达一B AF20自动变速器第九节欧宝（（3PEL）威达-C AF33自动变速器第十节沃尔沃（S40/$80）55-50/51自动变速器第十一节奔驰722.3/722.4自动变速器第十二节奔驰722.5自动变速器第六章丰田车系第一节广州丰田凯美瑞、丰田大霸王U241自动变速器第二节广州丰田凯美瑞U250自动变速器第三节新款丰田大霸王、凯美瑞U660自动变速器第四节新款雷克萨斯、皇冠、锐志轿车A760/761/960E自动变速器第五节新款陆地巡洋舰A750E自动变速器第六节雷克萨斯（LS400、LS430）A650E自动变速器第七节丰田威驰（VIOS）U540自动变速器第八节 2007款丰田汉兰达（HIGHLANDER）U151自动变速器r....第九节雷克萨斯LS460 AA80E自动变速器第十节一汽丰田花冠U340/341自动变速器第十一节丰田特锐4A/T自动变速器第七章日产车系第一节日产天籁、奇骏RE4F04B自动变速器第二节日产西玛（CIMA）、英菲尼迪（INFINITI）、风雅（FUGA）、途乐RE5R05A自动变速器第三节日产轩逸、颐达、阳光（N16）RE4F03B自动变速器第四节郑州日产帕拉丁RE4R01A自动变速器第五节日产蓝鸟RL4F03A 自动变速器第六节日产阳光（B14）RL4F03A自动变速器第七节日产途乐RE4R03A自动变速器第八节日产贵士RE5F22A自动变速器第九节日产天籁REOFl0A、轩逸REOF09A（CVT）无级变速器第八章本田车系第一节广州本田（2.3L）MAXA/B7X7自动变速器第二节老款本田雅阁（ACCORD）MPOA、MPXA自动变速器第三节新款本田雅阁（AcCORD）BCLA&MCLA自动变速器第四节新款本田雅阁（ACCORD）BAYA&MAYA自动变速器第五节本田CR-V自动变速器第六节广州本田飞度CVT无级变速器第九章三菱、现代、起亚车系第一节北京现代素纳塔、伊兰特、三菱欧蓝德、奇瑞东方之子、途胜、君爵、圣达菲F4A 42自动变速器第二节起亚千里马A4AF3自动变速器第三节现代圣达菲/起亚嘉华F4A51、现代君爵/起亚嘉华F5A51自动变速器第四节三菱帕杰罗速跑R4.A51 4A51型自动变速器第五节 2006款三菱帕杰罗V5A51自动变速器第六节 2008款三菱欧蓝德W6AJA自动变速器第七节三菱帕杰罗、湖南长丰猎豹V4AW3自动变速器第八节三菱菱帅（LANCER）F1C1 CVT无级变速器第九节起亚嘉华50-42LE自动变速器第十章其他亚洲车系第一节马自达6/3/323/普力马FN4A-EL自动变速器第二节新款一汽奔腾FS5A-EL自动变速器第三节奇瑞旗云、大宇、雪铁龙4HP一14自动变速器第四节比亚迪（F6）F4A4B自动变速器第五节上汽荣威（ROEWE）55-51SN自动变速器第六节南汽名爵（MG）JF506自动变速器第七节通用五菱（sPARK）JF405E自动变速器第八节上汽双龙艾腾（ACTYON）、雷斯特（REXTON）ION（BTRA）自动变速器第九节 2005款双龙主席（CHAIRMAN）De5自动变速器第十节东南富利卡R4AW4-C-FI自动变速器第十一节奇瑞旗云VT1F CVT无级变速器第十二节斯巴鲁4EAT（EC8）自动变速器第十三节斯巴鲁驰鹏5AT自动变速器?。
08款君越6T40E自动变速箱P2715故障码维修方案
插入章节File in Section: 第7章变速箱/变速驱动桥通讯编号 Bulletin No.: T-BU07-20090310日期 Date: 2009年03月主题： 08款君越6T40E自动变速箱P2715故障码维修方案车辆型号：配置6T40E六速自动变速箱的2008年款2.4L君越本通讯替代 T-BU07-20081210 维修通讯。
TCM 的软件在TIS2WEB已经更新，可以通过正常编程完成对TCM的软件更新。
针对解决本通讯所描述的故障码，编程时应选择TCM选项，而不要选择SEQ选项。
一、 情况在低温环境下，客户如果在启动车辆后立即以小油门低档位低速行驶，此时由于变速箱机油温度过低，可能会出现P2715的故障码，同时车辆进入二档行驶模式。
二、 操作程序及要点1. 即时措施：若有客户电话报修此故障且车辆进入二档行驶模式，可先请客户将车辆立即熄火，重新启动车辆后，故障码将成为历史故障码，车辆可以恢复正常换档模式进行行驶。
2. 维修人员需要通过对变速箱控制模块软件进行更新，以解决P2715故障码的产生。
重要注意事项：软件更新针对断点为LSGWT52X48S069285(包括该VIN) 之后的车辆。
3. 在维修变速箱前，首先通过检查故障车的车辆识别号(VIN)来确定是否为断点后的车辆，断点为LSGWT52X48S069285(包括该VIN) 之后的车辆。
断点前车辆根据故障码P2715的维修诊断流程进行正常维修即可；对于断点后的车辆需要确定变速箱控制模块软件是否已经更新为最新的版本。
如何确定变速箱控制模块(TCM)版本信息见以下方法：使用TECH 2 读取TCM操作系统软件版本号；断点后未更新的TCM的校准文件号 24251201 。
断点后的已经完成软件更新的TCM的校准零件号，24251201 更新为 09069192。
三、 变速器控制模块的编程与设置：¾编程说明：（一） 车辆的断点信息和变速箱控制模块的软/硬件识别：对车辆识别号在VINLSGWT52X48S069285(包括该VIN) 之后的车辆，当需要对变速箱控制模块进行重新编程时，维修人员必须执行如下操作，以明确变速箱控制模块的软硬件状态。
君威2.0变速器毕业设计
摘要汽车传动系是汽车的核心组成部分。
其任务是调节变换发动机的性能，将动力有效而经济地传至驱动车轮，以满足汽车的使用要求。
变速器是完成传动系任务的重要部件，也是决定整车性能的主要部件之一。
变速器的设计水平对汽车的动力性、燃料经济性、换挡操纵的可靠性与轻便性、传动平稳性与效率等都有直接的影响。
随着汽车工业的发展,轿车变速器的设计趋势为增大变速器传递功率与重量之比,并要求变速器具有较小的尺寸和良好性能。
本文阐述了发动机的选择、变速器方案的确定、变速器设计、变速器同步器设计、变速器箱体设计。
在给定君威2.0发动机输出转矩、转速及最高车速、最大爬坡度等条件下,着重对变速器齿轮的结构参数、轴的结构尺寸等进行设计计算。
关键词：变速器；齿轮；同步器；设计；结构ABSTRACTDrivetrain is the core components of automobile. Its task is transforming and regulateing the performance of engine. Transmission can effectively and economically conveyed the power to the wheel which can meet the requirement of vehicles. Transmission is the important part of drivetrain components to complete the tasks. as well as one of the main factor to decide the whole performance of vehicle. The standards of Transmission designing can directly impact the vehicle dynamics, fuel economy, the reliability and portability of shifting, the smoothness and efficiency of Transmiting. Along with the development of the automobile industry, the trend of car transmission designing is to increase its transmission power and decrese its weight ,and hope have smaller size and excellent performance.This thesis are expounded the engine choice, transmission solution, transmission design , design for transmission the synchronizer, design for transmission the first axis ,design for transmission box.In conditions that knowing the Regal 2.0 engine out put torque, speed of engine and maximum speed of vehicles, maximum degree, focus on the designing of transmission gear structural parameters, axis geometry design computation; as well as the transmission and drive program structure design.Key words: Transmission；Gear；Synchronizer ；Design；Structure目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 概述 (1)1.1.1 汽车变速器的设计要求 (1)1.1.2 国内外汽车变速器的发展现状 (2)1.2 设计的内容及方法 (2)第2章变速器传动机构与操纵机构的布置 (3)2.1 变速器传动机构布置方案 (3)2.1.1 变速器传动方案分析与选择 (3)2.1.2 倒档布置方案 (3)2.1.3 零部件结构方案分析 (4)2.2 变速器操纵机构布置方案 (6)2.2.1 概述 (6)2.2.2 典型的操纵机构及其锁定装置 (7)2.3 本章小结 (9)第3章变速器的设计与计算 (10)3.1 变速器主要参数的选择 (10)3.1.1 档数 (10)3.1.2 传动比范围 (10)3.1.3 变速器各档传动比的确定 (10)3.1.4 中心距的选择 (13)3.1.5 变速器的外形尺寸 (13)3.1.6 齿轮参数的选择 (13)3.1.7 各档齿轮齿数的分配及传动比的计算 (15)3.1.8 变速器齿轮的变位及齿轮螺旋角的调整 (18)3.2 变速器齿轮强度校核 (19)3.2.1 齿轮材料的选择原则 (19)3.2.2 变速器齿轮弯曲强度校核 (20)3.2.3 轮齿接触应力校核 (23)3.2.4 倒档齿轮的校核 (27)3.3 轴的结构和尺寸设计 (30)3.3.1 初选轴的直径 (30)3.4 轴的强度验算 (32)3.4.1 轴的刚度计算 (32)3.4.2 轴的强度计算 (39)3.5 轴承选择与寿命计算 (44)3.5.1 输入轴轴承的选择与寿命计算 (45)3.5.2 输出轴轴承的选择与寿命计算 (47)3.6 本章小结 (49)第4章变速器同步器及结构元件设计 (50)4.1 同步器设计 (50)4.1.1 同步器的功用及分类 (50)4.1.2 惯性式同步器 (50)4.1.3 锁环式同步器主要尺寸的确定 (51)4.1.4 主要参数的确定 (52)4.2 变速器壳体 (54)4.3 本章小结 (54)结论 (55)参考文献 (56)致谢 (57)附录................................................... 错误！未定义书签。
别克君威汽车变速箱坏了的表现有哪些,看完你就知道怎么办了
现在给大家介绍的是2012款2.0别克君威，这款车子搭载的是通用自己研发的6AT 变速箱，粗略查了一下使用这款变速箱的车型还有：君威、君越、科鲁兹、迈锐宝、科帕奇、GL8等，通用车主盆友欢迎入座。
，今天就详细给大家介绍下这款变速箱的构造车子跑了11万公里出现换档顿挫上坡抖动换了波箱油，换完油降档表现稍微好一点点，倒挡顿挫没有改善车主还以为本来就是酱紫，我们直接看图说话。
恩，就是这辆车子拆箱过程我就省略了（其实是我错过这个变速箱的拆解过程）这个是师傅准备送过去清洗的配件这里不是全部哦，可以明显看出来红色透亮的油，车主刚换的就这样浪费掉了下面我们详细说十年左右的车龄的车主注意了如果有变速渗油或漏油情况这里是重点排查对象DSG干式双离合除外所有自动档变速箱都是靠油压来调节单位的上图像迷宫一样如果内部有磨损或者堵塞就是导致油压传递不足这个时候我们换挡就会出现一些顿挫感。
当然还有摩擦片贴合不良也会有顿挫感这个刚才合照里没拍到，他可是很重要的变扭器也叫液力变矩器，里面有组锁止离合器片很容易磨损的，上坡抖就是因为里面的锁止离合器片结合不良导致的，这个需要把变扭器用专用机器剖开，把里面的损坏件换掉就这么小小的一个，作用很强大，在车辆行驶过程中要同时向两边的半轴传递动力，与此同时还要允许两边半轴以不一样的速度进行旋转，如果差速器有故障的话轻一点话会有异响；严重的话会导致车子不能转弯档位蛊，这个是接收动力档位形成的，这个里面有个波形片出厂设计就是比较薄的，如果倒挡出现问题基本就是它在作怪，片子的特写我没有拍照基本上变速箱内部都有6到7个电磁阀它的主要功能就是给变速箱电脑传递或接收信号的。
如果说变速箱电脑是人体的大脑的话，他就是人体的感应器配件解析就到这里。
这个是变速装车后，汽车底部的格局说到这里也给大家一些建议：1.因为变速箱是汽车的两大总成之一，如果出现问题，先不要盲目的去处理，即使是换油也要好几百块钱呢，所以要找到专业修变速箱的厂家去检测故障点，确认故障点和维修费用后再进行维修，所谓确认故障点就是说找到病根肯定可以修好，确认价格就是不可以有隐藏消费和二次加价。
上海通用别克.新君威_试车报告篇_2
新锐设计动感在握--试驾别克新一代君威 2009年02月23日 17:11 华商网-华商报华夏时报新君威，动感时尚的新锐设计、欧化底盘的精准操控、超强动力的彻底释放、欧洲工艺相得益彰、全面保护的安全科技，都将代表着别克品牌未来的发展方向。
新锐动感设计布满全车新君威整合了通用全球设计精华，比如饱满的直瀑式立体格栅与镶嵌其中的金属质感的三盾徽标，都突显出别克品牌的气度。
圆润饱满的车头、跑车式倾斜的前风挡玻璃以及平滑的车顶弧线一直延伸到车尾，整个走向顺滑流畅，加之短发动机舱和短前悬的设计，动感十足。
新君威前后大灯都具有三维立体感，前大灯采用高效的氙气灯，而尾灯则使用了LED，满足不同功能需求的灯泡都巧妙地组合在一起，实用且美观。
后视镜形状经空气动力学验证被设计成水滴状，造型时尚。
前翼子板上增加的镀铬鲨鱼鳍通风口则是运动感与科技感的精典结合。
全新别克四幅四向调节运动型多功能转向盘握感舒适，利于转向操作的准确把握。
冰蓝色背景光的双炮筒式仪表盘动感十足。
强劲动力欧化操控表现目前新君威有2.0L及2.4L两个排量的发动机，而更为强劲的2.0T发动机也将在下半年推出。
开过君威2.4L，当时觉得这款发动机调校倾向安静，但换到新君威上面，发动机的“声线”要大得多，转数上到2000就有明显的轰鸣声，不过2500转后声音又回落了，这显然是故意调校出来的，刻意彰显新君威的运动化。
新君威发动机，采用了同级别中众多的新技术，包括全铝缸体、VVT可变气门正时系统、双反向平衡轴等。
这台有着欧宝血统的发动机，需要加快提速节奏时，变速箱很快会降挡提升转速，加上六前速较密齿比使得这一过程比较平顺。
新君威装备了电磁力随速可变助力转向系统，方向盘反应相当敏锐。
新君威采用前通风式、后实心式16英寸大型刹车碟，它的刹车不仅灵敏而且线性感极强。
底盘采用前麦弗逊、后四连杆全独立悬挂布局。
路试中能感觉到底盘调校扎实而有韧性，在舒适性和操控性上获得更好的平衡。
新君威 、新君越、英朗GF6变速箱(1)
1．GF6概述1.1GF6简述6T40/45E变速箱是一款全自动6速变速箱，可以有前轮驱动，两轮驱动和全轮驱动几种配置，电控变速箱具有离合器-离合器换档控制功能。
6T40/45E主要由变矩器，三组行星齿轮组，机械式离合器，液压控制系统和电子控制系统组成。
变矩器由四个元件组成：泵轮，涡轮，与涡轮相连的压盘，导轮。
变矩器通过油液将发动机的动力平滑地传递到变速箱，在需要的时候，变矩器也可以增加扭矩的输出。
在压盘结合的时候，发动机和变速箱通过机械连接直接连到一起。
行星齿轮组可以提供6个前进档和一个倒档，TCM通过监测各个传感器的信息，自动控制档位的切换，是变速箱始终处在最优化的状态。
TCM通过控制换档电磁阀和压力调节阀来控制换档正时，通过控制压力电磁阀来控制换档时的感觉，TCM也通过控制TCC的结合和释放实现发动机动力传递效率最大化。
液压控制系统主要由一个齿轮泵，一个控制阀体和变矩器组成，液压泵保证离合器活塞工作时的压力。
摩擦元件是由5片式多片离合器构成的，多片离合器，一个机械式单项离合器及行星齿轮组可以提供7种不同的齿轮速比，星星齿轮组将扭矩传递到变速箱的输出轴。
另外，变速箱的输入轴和输出轴是通过一根链条连接的。
1.2GF6结构说明1)反作用行星齿轮架总成2)控制阀体总成3)输入行星齿轮架总成4)阀体通道隔板5)输出行星齿轮架总成6)驻车齿轮7)控制电磁阀总成8)驱动链条9)驱动齿轮架10)变矩器总成11)油泵总成12)差速器齿轮架总成13)前差速器环齿14)被动齿轮架15)1-2-3-4离合器总成16)低速-倒档离合器总成17)2-6离合器总成18)3-5-R离合器总成19)4-5-6离合器总成20)输入速度传感器总成1.3GF6 ID识别1. 广播码2. 变速器总成零件号3. 出厂源代码( SGMDY)4. 部件标识符（61=TRANS)5. 车型年（8=2008）6. 变速器型号(AA)7. 变速器族系（6T40=W)8. 产地代码（M= 中国烟台）9. 年份（8=2008）10. 儒略历日期11. 班次标识符（A/B)12. 数字序列号，每天上午12：01 从0001 开始出厂源代码●4-Ramos Arizpe，墨西哥●H-Ypsilanti，密歇根州●J -Windsor，安大略州●S-Strasbourg，法国●W-Warren，密歇根州●Y-Toledo，俄亥俄州●BRO-Boryeong，韩国●SGMDY- 中国山东烟台2．GF6参数2.1GF6技术参数3．GF6控制功能3.1换档控制杆P档（Park）P档位置将车辆前轮锁住，同时防止车辆前后运动，P档是启动车辆的最佳档位。
