当剥蚀量较大而埋藏较浅时,常常可应 用声波时差法估算泥页岩的压实趋势和计 算剥蚀量的大小。
应用声波时差法计算剥蚀量存在一个前提条件: P剥 > P覆
P剥 — 剥蚀的地层对剥蚀面下伏地层产生的压力。
P覆 — 现今地层对剥蚀面下伏地层产生的压力。
(4)根据镜质体反射率(Ro)的突变求剥蚀量
镜质体反射率是目前应用最广的有机质成熟度指 标。它是地温的一次函数,从而也同埋深有关。在正 常情况下,Ro值随深度的变化是连续的,渐变的, 但有时发生突变。出现这种异常情况的原因有多种:
我国部分油气区的地温梯度分布表
油区 大庆 大港
胜利
四川 长庆
区域
中央 边缘 港西区 港东区 外围 东区 中区 西区 川中 川南 川东南 中部
地温梯度 (℃/100m)
3.8 3.4 3.8 3.5 3.4 4.6 3.4 3.2 2.5 2.0 1.6 2.72
二、地热史恢复方法简介
恢复一个地区沉积岩系的受热史就是要定量 查明该区在各地史时期中的地温场及其变化。而 一个地区的地温场是由大地热流性质、局部热源 及岩石传导能力等多种地质因素综合作用的产物 。今天所测得的地温、地温梯度、大地热流,甚 至岩石的热导率,一般与其地史时期中的值存在 某些不同。

地层剥蚀量的计算讲解

地层剥蚀量的计算讲解

计算地层剥蚀量方法恢复地层剥蚀厚度是研究盆地演化史和进行油气资源定量评价的重要基础工作,通过地层剥蚀量的计算、地层最大埋深的确定,可以帮助我们确定烃源岩生油期、生气期,进而准确评价油气资源潜力,优选勘探目标。

目前存在多种计算地层剥蚀量的方法,如:(1)地层对比法、(2)沉积速度法(Van Hinte,1978)、(3)声波测井曲线法(Magara,1976)、(4)镜质体反射率(R o)法(Dow,1977)、(5)地震地层学法(尹天放等,1992)、(6)最优化方法(郝石生等,1988)、(7)天然气平衡浓度法(李明诚等,1996)等。

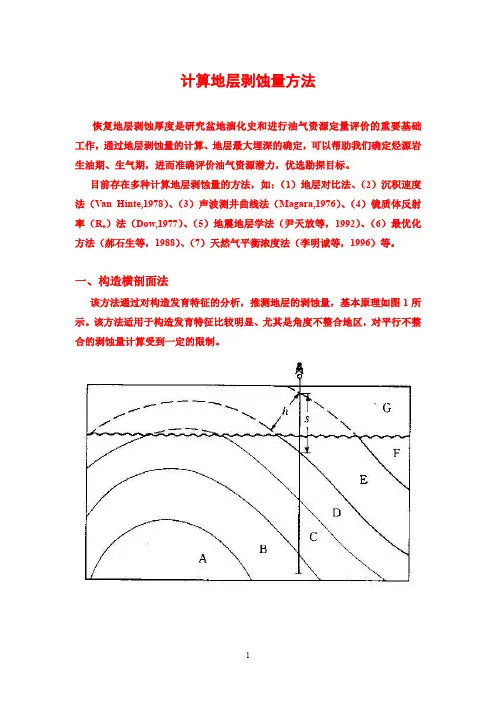

一、构造横剖面法该方法通过对构造发育特征的分析,推测地层的剥蚀量,基本原理如图1所示。
