毕业设计--垃圾焚烧厂飞灰气力输送系统设计
生活垃圾焚烧系统设计毕业设计论文
密级公开学号****** 毕业设计(论文)生活垃圾焚烧系统设计毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知,除文中特别加以标注和致谢的地方外,不包含其他人或组织已经发表或公布过的研究成果,也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体,均已在文中作了明确的说明并表示了谢意。
作者签名:日期:指导教师签名:日期:使用授权说明本人完全了解大学关于收集、保存、使用毕业设计(论文)的规定,即:按照学校要求提交毕业设计(论文)的印刷本和电子版本;学校有权保存毕业设计(论文)的印刷本和电子版,并提供目录检索与阅览服务;学校可以采用影印、缩印、数字化或其它复制手段保存论文;在不以赢利为目的前提下,学校可以公布论文的部分或全部内容。
作者签名:日期:学位论文原创性声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名:日期:年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名:日期:年月日导师签名:日期:年月日教研室(或答辩小组)及教学系意见北京石油化工学院学位论文授权使用协议论文《生活垃圾焚烧系统设计》系本人在北京石油化工学院学习期间创作完成的作品,并已通过论文答辩。
火电厂机组气力输送除灰渣系统设计运行总结b
4工艺流程及主要设备布置4.1除灰系统除灰系统采用粉煤灰高压气力输送集中系统,电除尘器灰斗内的粉煤灰由灰斗进入仓泵,仓泵内粉煤灰与空压机出口的压缩空气混合,在压缩空气的压力驱使下,气灰混合物一并送至灰库,灰库内气体经过库顶脉冲袋式除尘器逸出。
本期工程设三座灰库,两粗一细,两座粗灰库分别供两台炉使用,细灰库两台炉公用。
每座灰库直径为Ф12米,容积为2000m3,三座灰库可贮存两台机组设计煤种42小时的灰量,校核煤种27个小时的灰量。
灰库内粉煤灰分三路排出,一路为粉煤灰卸料系统,粉煤灰可直接装车进行综合利用;另两路装设湿式搅拌机,将粉煤灰调湿成含水率约20%左右的湿灰用汽车运至综合利用场地或灰场。
锅炉电除尘器灰斗下的灰处理按一台炉为一个单元设计,每个灰斗下安装一台流态化仓泵。
一电场灰斗下的仓泵用两根Ф219×9灰管将灰送至灰库;二电场灰斗下的仓泵用一根Ф219×9灰管将灰送至灰库;三、四电场灰斗下的仓泵共设一根去往灰库的灰管。
为了便于仓泵的检修维护,在每个灰斗出口设一个手动插板门。
在粗、细灰需要分开贮存的情况下,每台炉一电场灰斗的灰分别进入一座粗灰库,两台炉二、三、四电场灰斗的灰均进入细灰库。
每台炉总灰量设计煤种为40.9t/h,校核煤种为63.2t/h,系统出力按校核煤种总灰量的120%设计,即为76.0t/h。
为了保证除尘器灰斗卸灰畅通,设置了三台气化风机,两台运行,一台备用。
参数为:流量Q=13 m3/min,压力P=68.8KPa;空气电加热器设3台,功率70kW。
本期工程每台炉的输送系统共设置三台空气压缩机,其中两台运行,一台备用。
空压机参数为,流量Q=35m3/min,压力P=0.75MPa。
为防止物料受潮堵管,在每台空压机出口设置一套空气干燥净化装置,每台炉设三个储气罐为系统提供稳定的气源。
系统仪表用气来自机务仪用压缩空气系统。
为使灰库卸灰流畅,在每台灰库的库底均设有呈放射状气化槽。
4焚烧系统飞灰收集系统的设计

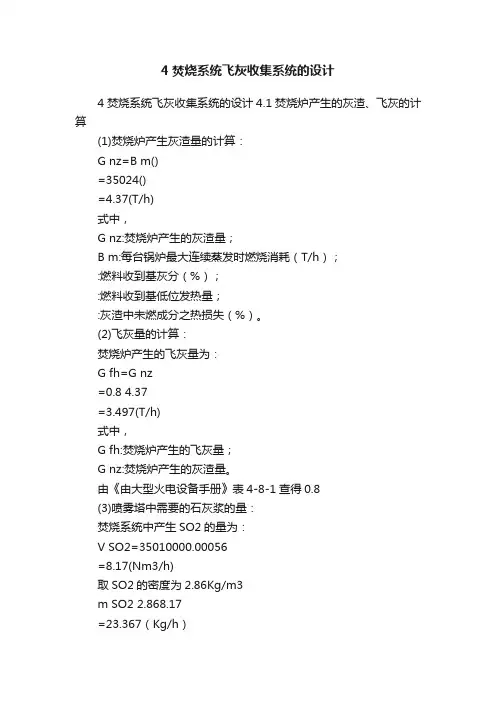

4焚烧系统飞灰收集系统的设计4 焚烧系统飞灰收集系统的设计4.1 焚烧炉产生的灰渣、飞灰的计算(1)焚烧炉产生灰渣量的计算:G nz=B m()=35024()=4.37(T/h)式中,G nz:焚烧炉产生的灰渣量;B m:每台锅炉最大连续蒸发时燃烧消耗(T/h);:燃料收到基灰分(%);:燃料收到基低位发热量;:灰渣中未燃成分之热损失(%)。
(2)飞灰量的计算:焚烧炉产生的飞灰量为:G fh=G nz=0.8 4.37=3.497(T/h)式中,G fh:焚烧炉产生的飞灰量;G nz:焚烧炉产生的灰渣量。
由《由大型火电设备手册》表4-8-1查得0.8(3)喷雾塔中需要的石灰浆的量:焚烧系统中产生SO2的量为:V SO2=35010000.00056=8.17(Nm3/h)取SO2的密度为2.86Kg/m3m SO2 2.868.17=23.367(Kg/h)1)理论计算:由方程式:Ca(OH)2+ SO2= Ca SO3+ H2O可计算出石灰浆的量为:m Ca(OH)2 =74/64=27.02(Kg/h)m Ca SO3 =120/74=43.82(Kg/h)2)实际计算喷雾塔中采用半干法脱硫,CaO的含量为80%~90%,量为8-12kg/Tm CaO=35012/24=175(Kg/h)由方程式:CaO+H2O Ca(OH)2Ca(OH)2+ SO2= Ca SO3+ H2OCaO~ Ca(OH)2~ Ca SO3m Ca SO3 =120/56=375(Kg/h)4.2 刮板机的选择4.2.1焚烧炉、锅炉的刮板机选择以焚烧炉所产生的最大量选择飞灰量为:G fh1 =3.497(T/h)刮板机选择MGS刮板输送机刮板机型号:GMS20因为飞灰量为:G fh1 =3.497(T/h)所以刮板机的输送长度为:L=3.497/0.4=8.74m选择其长度为L=10m4.2.2喷雾塔的刮板机选择以焚烧炉所产生的最大量选择飞灰量为:G fh2 =3.497+0.375=3.872(T/h) 刮板机选择MGS刮板输送机刮板机型号:GMS20因为飞灰量为:G fh1 =3.497(T/h)所以刮板机的输送长度为:L=3.872/0.4=9.68m。
电厂灰渣压气式气力输送系统设计
题目:电厂灰渣压气式气力输送系统设计专业:机械设计制造及其自动化学生:(签名)指导教师:(签名)摘要近年来,我国在交通运输、建筑材料、电力、化学、冶金、采矿、铸造、食品、轻纺等工业部门中,气力输送的应用已日益增多。
在国外,应用气力输送的广泛性大大超过了人们的预料,已涉及城市卫生和公用事业方面。
随着我国工业生产现代化的迅速发展,生产过程中采用气力输送的方式越来越多,并且逐渐成为势在必行的选择。
本设计采用空气正压输送方式,首先气力输送系统方案的设计;其次计算设计灰渣气力输送系统的工作参数、确定风机的类型、管道直径、供料器、分离器的形式;最后绘制出灰渣气力输送系统、分离器、供料器组装图及非标附件的零件图。
本设计选用的旋转进料器,保证电厂灰渣能在正压的环境中进去输送管道,保证生产的正常进行,旋风分离器可使灰渣与空气分离,使灰渣顺利进入料仓。
送料的空气经过净化过滤,环保,安全,实现了整个输送系统的功能。
关键词:电厂灰渣正压输送系统设计Subject:Fly ash and gas pressure pneumatic conveying system designABSTRACTIn recent years,our country in the transportation, building materials, electric power, chemical, metallurgy, mining, foundry, food, textile and other industrial sectors, application of pneumatic conveying has been increasing. In foreign countries, extensive application of pneumatic conveying much more than people had expected and it has been to city health and public utilities.With China's rapid development of the modern industry production, the pneumatic conveying is more and more used in the process of production and gradually become be imperative choice.This design uses the air positive pressure conveying mode. Firstly design pneumatic conveying system, Secondly, calculation of parameter design of ash pneumatic conveying system, determine the type of fan, pipe diameter, feeders, the form of separator,Finally, draw the ash pneumatic conveying system, separator, The feeder assembly drawing and non-standard attachment parts.This design uses the rotary feeder, ensure the plant ash in pipeline under pressure environment and normal production. The cyclone separator can make the ash is separated from the air and smoothly into the bin. Feeding through the air purification filter can make air environmental protection and safe. So it realize the function of the entire transportation system.Keywords: Ash-slag Positive pressure conveying systems Design目录1 绪论 (4)1.1发展状况 (4)1.1.1国外研究现状 (4)1.1.2 国内研究现状 (4)1.2 电厂灰渣气力输送系统总体设计 (5)1.2.1 输送类型选择 (5)2 系统设计计算 (7)2.1 鼓风机选型 (7)2.1.1设计数据 (7)2.1.2设计计算 (7)2.2旋转加料器设计计算................................................................... 错误!未定义书签。
火电厂气流输送除灰系统设计探讨
火电厂气流输送除灰系统设计探讨摘要:近几年气流输送除灰系统已经普遍被应用于火电厂的灰渣清除工作中,其中大多数采用的都是正压浓相气力输送系统。
正压浓相的输送技术主要有小仓泵输送技术、紊流双套管技术以及流化输送泵技术等。
火电厂进行灰渣的清除主要就是依靠气流输送除灰系统将灰渣进行输送处理,因此应重点进行灰渣输送技术的设计与完善。
文章主要对燃煤火电厂在设计、运行气流输送除灰系统装置的过程中应遵循的一些设计原则以及注意事项等细节问题进行了简单的探讨,作者针对在各种工况下可能出现的灰渣输送问题进行了充分的考虑并提出了相应的改进办法。
标签:火电厂;气流输送除灰;设备1 除灰系统在设计阶段应注意的问题近几年国内的电厂普遍都出现因受电煤供求关系的影响而导致投运后不久被迫进行改造的问题,分析其中的主要原因是由于电厂在实际的运行过程中使用的煤种偏离了最初的设计或是校核煤种数目较大,使得一系列的重要辅助设备严重出力不足,因而导致系统运行状况的恶化程度逐渐加深。
针对这一问题,在设计除灰系统的过程中应注意以下几点:1.1 提高排灰量的裕度,更改设计出力由于考虑到近几年的电煤质量普遍偏低,因而在进行除灰系统的设计时,系统出力可在满足规范要求的最低限度的基础上适当提高。
《火电厂除灰设计技术规程》(DL/T 5142-2012)明确规定:当采用连续运行的除灰系统时,系统设计出力不应小于锅炉最大连续蒸发量工况燃用设计煤种时排灰量的150%,且不应小于燃用校核煤种时排灰量的120%。
具体工程设计时,可以取系统出力不小于锅炉最大连续蒸发量工况燃用排灰量较多的煤种时排灰量的150%。
这样尽管会使系统的初始投资略有增大,但从系统的安全性以及稳定性方面进行考虑是十分有必要的。
1.2 考虑飞灰的灰质对排灰系统的影响由于飞灰的堆积密度以及平均粒径升高会引起气力输送系统的出力明显下降并且会导致较严重的机械磨损;当其数值上升到一定高度时,飞灰就无法进行正常的正压浓相输送而只能转变为稀相输送,最终使得系统的气耗急剧增加而出力则明显减小。
生活垃圾焚烧处理中烟气净化系统设计
生活垃圾焚烧处理中烟气净化系统设计吉林师范大学环境科学与工程学院毕业设计生活垃圾焚烧处理中烟气净化系统设计聂思(吉林师范大学环境科学与工程学院2011级1班吉林四平136000)指导老师:赵玲子摘要:生活垃圾焚烧过程中将产生大量有害气体,酸性气体、二恶英,以及大量粉尘,本设计主要是针对生活垃圾焚烧过程中排出的烟气进行除尘净化。
工艺流程为:生活垃圾经过前期的破碎等处理后,进入焚烧炉,通过焚烧炉后产生的烟气进入半干式洗涤塔,在半干式洗涤塔中的物理和化学作用去除掉烟气中的酸性气体,再进去袋式除尘器进行除尘,最后剩余气体从烟囱排出。
生活垃圾焚烧日益成为生活垃圾处理的主要方式,相对于将生活垃圾填埋,占地面积大,且垃圾渗滤液一旦泄漏将对人体,环境,水资源造成严重的危害。
但焚烧垃圾过程中还是会产生大量的有害烟气,因此,本次设计针对生活垃圾焚烧过程中所产生的烟气设计净化系统,解决了垃圾焚烧后产生的后续污染问题。
关键词:生活垃圾焚烧厂;烟气;袋式除尘器Waste Incineration Flue Gas Purification System DesignNie Si(Class 1 Grade 2011 in College of Environmental Science and Engineering, JilinNormal University, JilinSiping136000)Directive teacher: Zhao Ling-zi(TA)Abstract: a large amount of harmful gas garbage incineration process, acid gas, dioxin, and a lot of dust, this design is mainly for domestic waste incineration flue gas discharged in the process of dust purification.The process is: the garbage through the crushing process, into the burning furnace, flue gas produced by burning furnace after entering the semi dryscrubber, in semi dry scrubber in physical and chemical effects of removing acid gas in flue gas, and then go into the dust bag dust collector, the last remaining gas discharge from the chimney. Has become the main way of living garbage disposal of garbage incineration, relative to landfill, covers an area of large, and once the landfill leachate will leak to the human body,the environment, water resources caused serious harm. Life will not only solve the problem of waste incineration processing waste incineration can also be used to produce heat for power generation, reducing the amount of coal used in power supply. But in the process of waste incineration will produce harmful gas, a large number of therefore, the design of flue gaspurification system for the designof garbage incineration process, subsequent incineration to solve pollutionproblems after.Keywords: solid waste incineration; flue gas; bag type dust collector1 绪论1.1引言在生活中,我们在不知不觉中总会产生许多生活垃圾,厨余垃圾、生活用品废弃物等等。
生活垃圾焚烧发电厂建设项目灰渣处理系统设计方案
生活垃圾焚烧发电厂建设项目灰渣处理系统设计方案1.1.1 炉渣处理本项目炉渣主要为垃圾燃烧后的残余物,其产生量视垃圾成分而定,每日约100~160t左右,其主要成分为MnO、SiO2、CaO、Al2O3、Fe2O3以及少量未燃烬的有机物、废金属等,炉渣热灼减率≤5%。
垃圾焚烧后炉渣通过出渣机经过一振动输送带、在经过金属磁选机分离金属后排入灰渣贮坑。
由炉渣抓掉将其装入炉渣运输车,建立炉渣资源化设施,处理后厂内建立制砖厂作为制砖材料。
1.1.2 飞灰处理本项目飞灰主要来自反应吸收塔的排出物和布袋除尘器收集的烟尘,每日产生量15~25t,其主要成分为CaCl2、CaSO3、SiO2、CaO、Al2O3、Fe2O3等,另外还有少量的Hg、Pb、Cr、Ge、Mn、Zn、Mg等重金属和微量的二恶英等有毒有机物。
烟气处理后产生的飞灰收集后处理系统如图:固化处理是利用固化剂与飞灰混合后形成固化体,从而减少重金属的溶出。
水泥是最常用的危险废物稳定剂,因此工程中常采用水泥固化处理飞灰。
飞灰被掺入水泥的基质中后,在一定条件下,经过一系列的物理、化学作用,使其在废物—水泥基质体系中的迁移率减小(如形成溶解性比金属离子小得多的金属氧化物)。
另外,有时还添加一些辅料以增进反应过程,最终使粒状的物料变成粘合的混凝土块,从而使大量的废物稳定化/固化,形成强度适宜、抗渗性能良好的固化体。
水泥固化以工艺简单、成本低廉、应用最为普遍,且特别适用含重金属的废物。
本工程设置一套水泥固化处理装置对飞灰进行固化,将烟气净化系统捕集下来的飞灰输送至飞灰贮仓。
水泥存放在另外一个贮罐中,在灰仓下面设有旋转卸料阀,飞灰经卸料阀进入计量装置,通过调节控制飞灰和水泥的掺混比例,经过计量后水泥和飞灰由输送机送入固化机,同时水和磷酸按一定的比例由输送泵送至固化机,固化机中设搅拌装置使得它们混和均匀,停留一段时间后,形成固化产物,将其输送至卡车,固化后运至垃圾填埋场填埋处置。
城市生活垃圾焚烧场毕业设计
城市生活垃圾焚烧场毕业设计《关于城市生活垃圾焚烧场毕业设计那些事儿》
哎呀呀,说到城市生活垃圾焚烧场毕业设计,我就想起了那次去实地考察的事儿。
那可真是让我印象深刻呀!
记得那天,我和同学们一起前往那个垃圾焚烧场。
一路上我还在想,这到底会是个啥样的地方呢。
到了之后,哇塞,那场面,真的让我有点吃惊。
好大一个场地呀,到处都是各种垃圾,那味道,简直了!不过没办法呀,咱这是为了毕业设计嘛。
我们跟着工作人员走进里面,看着那些庞大的机器设备,感觉好神奇呀。
工作人员给我们详细介绍着每一个环节,怎么把垃圾运进来呀,怎么进行焚烧处理呀。
我就特别认真地听着,还时不时地拿个小本子记一记。
然后我们走到了焚烧炉那里,看着熊熊燃烧的火焰,我就在想,这些垃圾就在这里被转化成能量啦。
在那里待了一整天,我们观察了好多细节,像垃圾的分类呀,焚烧的温度控制呀,排放的气体处理呀。
真的是学到了好多书本上没有的知识。
到了傍晚,我们才恋恋不舍地离开。
回来之后,我就开始认真整理这些观察到的东西,把它们融入到我的毕业设计中。
我觉得这次的实地考察真的太重要啦,让我对城市生活垃圾焚烧场有了更深刻的认识和理解。
现在想想,这还真是一次难忘的经历呀,为我的毕业设计提供了超级多的素材和灵感呢!城市生活垃圾焚烧场毕业设计,就从这里开始变得生动有趣起来啦!哈哈!。
火电厂气力除灰控制系统的设计
火电厂气力除灰控制系统的设计作者:李媛来源:《科技视界》2016年第01期【摘要】为了处理燃煤电厂在发电过程中产生的大量粉煤灰的问题,研究了一种基于集散控制系统的气力除灰自动控制系统的设计方法,该方法基于工业以太网与PROFIBUS-DP控制网络,采用了结构化编程的思想设计控制系统的PLC程序,根据实际情况,利用WinCC人机界面软件进行了直观的组态画面,设计运用PID算法实现对灰尘比的自动控制,并运用了变频调速技术,不仅大大提高了系统的控制性能,也减小了系统的电能损耗,并且对PID控制算法、模糊PID控制算法进行了仿真,观察了算法控制效果。
【关键词】发电厂;气力除灰;西门子PLC300【Abstract】In order to cope with the great amount of fly ash generated in the power generation process at a coal-fired power plant, this paper studies a design approach for the automatic control system of pneumatic ash removal based on distributed control system. Based on industrial Ethernet and PROFIBUS-DP control network, this approach applies the philosophy of structured programming to the design of control system PLC program. In light of the actual situation, WinCC man-machine interface software was used to implement intuitive configuration images, the PID algorithm was employed to achieve automatic control of the dust ratio, and variable frequency speed control technology was utilized; all this not only improved the control performance of the system but also minimized the system power loss. Simulation of PID control algorithm and fuzzy PID control algorithm was performed and the effect of the algorithms was observed.【Key words】Power Plant; Fly ash pneumatic removing; Siemens PLC3000 引言纵观我国电力工业的发展,燃煤电厂起着非常大的作用,它的发电量达到我国总发电量的80%以上,虽然它为我们提供了充足的电力,但同时却使环境受到了严重的污染。
气力输灰系统(设计流程)参考资料
气力输灰系统(设计流程)产品的设计主要包括两个方面的内容:产品内部结构设计和产品外观设计。
首先,产品内部结构设计。
内部结构直接关系到设备的质量、性能等重要的因素。
科学、合理的内部结构设计能够提高设备的生产效率和生产能力,有助于生产出优质的产品,而相反的,不合理、不科学的结构设计不仅不能够使设备达到这一目的,还会影响设备的安全性和可靠性。
气力输灰系统所需设备:料封泵、罗茨风机、缓冲仓、方变圆、闸板阀、储料仓、输灰管道、耐磨弯头、除尘器、释放阀、料位计、空气气化装置、汽车散装机、加湿搅拌机等 气力输灰系统六大必须1、料封泵出口4米以上焊接弯头2、45°爬坡上架3、弯头的半径不低于1.2米,弯头最好采用陶瓷耐磨弯头,曲半径不低于2米4、输送管道采用无缝钢管5、耐磨弯头采用45°或90°最佳施工图纸 图纸会审 备料 作业指导书编制 材料计划 工程预算 人员、工具 施工准备技术培训技术交底 气力输灰系统安装 气力输灰系统交接 检查、记录合格验收、签证6、水平距离一般不低于4米巩义腾达气力输灰系统气力输灰系统优点:1、由于采用静压输送,压缩空气用量比普通气力输送少,输送等量的氧化铝时动力消耗少2/3以上。
2.固气混合比高达60:1普通气力输送的固气比均在30:1以下,管径可相应缩小以输送压力低,排出废气少,过滤面积减少,过滤器相应减小。
3.输送速度低,仅2~3m/s,对管道磨损小,可使用普通钢管,且运行噪音小。
4.设备简单,维修工程量很小。
5.输送高度达30~40m,输送距离可达450m。
主管直径可达150~200mm。
最大能力为30t/h。
6.物料在输送中破损小,并且在管子弯道处也不结垢,输送管道在转弯处也无需特种保护。
7.易于实现全自动控制,操作人员少。
8.卸料灵活,设备布置方便。
气力输灰系统可用于广大行业:1、在铸造行业,有粉状物料和粒状物料的输送系统;2、在铁路工程,由于不断提速,路轨坡度大,车辆与路轨摩擦系数降低,故有机车加砂系统;3、在矿山,有井下采出杂煤的气力提升机,采煤后的的填充材料的气力冲填及选矿厂干磨矿粉的气力输送;/4、4、在港口,有码头散装水泥的卸料输送系统和港口吸卸粮食用的气力吸粮机。
灰仓气力输送工程方案
灰仓气力输送工程方案一、项目概况随着工业化生产的不断发展,灰、煤粉等粉状物料在生产过程中得到大量使用,而这些物料通常需要通过输送系统进行运输。
而气力输送作为一种常见的输送方式,其具有输送距离远、输送速度快、节能环保等优点,因此在工业领域得到了广泛应用。
本工程就是为了满足某工业厂房对灰料的输送需求而进行的设计和施工。
灰料作为一种粉状物料,粒径较小、重量较轻,适合采用气力输送的方式进行输送。
因此,本工程将通过对工厂的实际情况进行分析,设计出一套高效、可靠的灰仓气力输送工程方案。
二、工程目标本工程的总体目标是设计并建设一套能够满足工厂对灰料输送需求的输送系统,实现物料的快速、稳定、安全地输送。
具体包括以下几个方面:1.确定输送能力:根据工厂的生产需求和实际情况,确定输送系统的设计能力和运行能力。
2.选用适当设备:选择适合灰仓气力输送的管道、风机、阀门、仪表等设备,确保输送系统的稳定和安全运行。
3.优化设计方案:通过对工厂的实际情况进行分析,设计出最优的灰仓气力输送工程方案,使得输送系统在输送效率、能耗、成本等方面达到最佳状态。
4.保证安全环保:在设计和施工过程中,充分考虑对环境的保护和员工的安全,确保输送系统的安全稳定运行。
三、工程设计1.输送能力计算灰仓气力输送系统的输送能力需要根据工厂的实际需求进行计算。
首先需要确定的是灰料的输送量和输送距离,然后根据灰料的物性参数、输送距离、输送高度等因素进行计算,确定输送系统的设计能力和运行能力。
同时,还需要考虑输送的安全性和稳定性,确保输送系统能够满足工厂的实际需要。
2.设备选型根据输送能力计算的结果,选用适当的设备对灰仓气力输送系统进行设计。
首先需要选用适用于灰仓气力输送的管道,管道的材质和尺寸需要根据输送能力和输送环境进行选择;其次是选择适用的风机、阀门、仪表等辅助设备,确保输送系统的稳定和安全运行;最后是选择适用的输送控制系统,采用先进的控制技术对输送系统进行监控和管理。
飞灰输送及稳定化系统设计
飞灰输送及稳定化系统设计执行标准:《生活垃圾焚烧处理工程技术规范》CJJ90-2009;《生活垃圾填埋场污染控制标准》GB16889-2008;《危险废物贮存污染控制标准》GB18597-2001;《危险废物鉴别标准---浸出毒性测定方法》GB5085.3-2007。
本系统所处理的灰,指从烟气处理系统(喷雾反应塔、布袋除尘器)收集的飞灰以及反应生成物。
因其成份复杂且含有毒成份和重金属,属于危险废物,需经厂内稳定化车间稳定化处理,达到生活垃圾填埋场污染控制标准(GB16889-2008)后送至政府指定填埋场填埋。
1.1.1 飞灰输送系统1.1.1.1 烟气处理系统飞灰及反应物收集与输送每台布袋除尘器下有6个灰斗,在每个灰斗下设手动密闭闸门常开,关闭时可检修后续设备。
捕集的飞灰由其下部的六个灰斗(呈二排三列布置)经星型卸灰阀后分别卸入两台埋刮板输送机,再转运到去灰仓的集灰埋刮板输送机。
这部分飞灰在低温下时吸湿性较强,需采取加热保温措施,以防飞灰黏附堵塞影响设备运转。
因此灰斗、埋刮板输送机进出口及沿程均设置电加热式伴热器并外覆保温材料,使输送机内腔温度维持在一定范围,以保证良好的输送状况。
喷雾反应器下卸出的飞灰亦分别经星型卸灰阀、埋刮板输送机送去灰仓。
工艺流程:布袋除尘器下灰斗、喷雾反应塔下灰斗-手动插板阀-星型卸灰阀-埋刮板输送机-提升机-灰仓-飞灰稳定化处理。
刮板输送机的头部设有2个卸料点,可根据生产及设备检修的需要,使用其中任意一个卸料点,操作时可依据实际情况灵活选用,实现多种输送路线,保证全厂连续生产得到可靠保证。
1.1.1.2 集灰输送与卸料从各卸灰点至灰仓设两条集灰埋刮板输送机,一用一备,由于输送距离较长,每条输送机分两段布置。
集灰埋刮板输送机将从锅炉、布袋除尘器、喷雾反应塔各处捕集的飞灰多点收集后分段接力式输送到灰仓边的2台斗式提升机内,经过斗式提升机向灰仓卸料。
1.1.1.3 飞灰的存储烟气处理系统的飞灰输送量:(每日24h,每年8000h)1条焚烧线对应的灰量:0.617t/h,14.81t/d,4936t/a2条焚烧线对应的灰量:1.234t/h,29.62t/d,9872t/a3条焚烧线对应的灰量:1.85/h,44.42t/d,14808t/a4条焚烧线对应的灰量:2.47t/h,59.23t/d,19744t/a为贮存飞灰,设置3座飞灰仓,容积200m3/座。
基于PLC的煤粉灰气力输送控制系统设计
三、主要技术指标(或研究方法)
最远输送距离150M,气源压力0.7MPa料气比35Kg/Kg
四、ห้องสมุดไป่ตู้收集的资料及参考文献
五、进度计划
1-3周课题调研、收集、学习参考资料,查阅外文资料
毕业设计(论文)任务书
题 目
基于PLC的煤粉灰气力输送控制系统设计
学生姓名
学号
班级
专业
承担指导任务单位
导师
姓名
王振玉
导师
职称
讲师
一、主要内容
分析气力输送系统的工艺流程及PLC系统的软硬件环境及编程方法,采用S7-300设计电站粉煤灰气力输送控制系统。
二、基本要求
1.采用上位机、PLC程序控制器、传感器来反馈阀门开关和进出料,能在上位机中进行操作,使其对开关量控制阀门等设备的启停控制。。
4-5周制定毕业设计方案,作开题报告
6-9周
10-11周
12-13周设计整体系统。
14-15周整理并撰写毕业设计论文,提交论文给指导老师
16周答辩
教研室主任签字
时 间
年月日
注:可根据内容加页。
生活垃圾焚烧系统旋风分离器及烟气系统的设计方案
生活垃圾焚烧系统旋风分离器及烟气系统的设计方案1.1 旋风分离器的简介旋风除尘器也称作离心力除尘器,是利用旋转的含尘气体所产生的离心力,将粉尘从气流中分离出来的一种干式气-固分离装置。
如图1.1所示,旋风除尘器一般由进气口、圆筒体、圆锥体、顶盖、排气管及排灰口等组成。
当含尘气流由进气口进入除尘器后,绝大部分沿器壁以较高的速度(15~20m/s)自圆筒体呈螺旋形向下运动,同时有少量气体沿径向运动到中心区域,向下的旋转气流称为外旋流(或外涡旋)。
在旋转过程中产生离心力将密度大于气体的尘粒甩向器壁,尘粒一旦与器壁接触,便失去其惯性而靠入口速度的动量和向下的重力沿壁面下滑,直至从排灰口排出。
外旋气流在到锥体时,因圆锥形的收缩而向除尘器中心靠拢,根据“旋转矩”不变原理,其切向速度不断提高;当气流达到锥体下端某一位置时,即以同样的旋转方向折转沿除尘器的中心轴线由下向上继续做螺旋运动,形成内旋流(或内涡旋),最后净化气经排气管排出除尘器外[8]。
图1.1 旋风除尘器的一般结构组成示意图1.2 旋风分离器结构的设计循环流化床的旋风分离器由于850~950℃的高温,不能采用金属结构;由于铺设耐火材料,筒体直径不能太小;由于磨损和支撑问题,排气管的长度较短;由于要布置返料装置,圆形筒体的长度也较短。
正因为这样的一些特点,需采用高温旋风分离器,其设计参数如图1.2所示,且其设计比例与工业旋风分离器的尺寸比例有所不同,高温旋风分离器的设计计算如下[12,15]。
图1.2 旋风分离器结构尺寸1.2.1 入口风速确定入口风速一般取 18~35 m/s 。
本设计中取入口风速为 25 m/s 。
1.2.2 旋风筒直径的计算120i q D Nabv ⎛⎫= ⎪⎝⎭(5-1)a a D =(5-2)b b D =(5-3)式中:0D ——旋风筒直径,m ;q ——气体流量,3/m s ; N ——分离器的个数; a ——进口高度,m ; b ——进口宽度,m ; i v ——进口速度,/m s 。
飞灰正压浓相气力输送系统的优化设计和运行实践——大唐桂冠合山发电有限公司2×330MW气力输送系统技改
2
3 4 5 6 7
Mo g
N IO ( 2 SO i ^ 。 l F , e
%
% % % % %
LO 8
0 4 1 5 06 5 6 O2 3 8 L2 56 O
L0 3
0 14 5 O 5 8 4 . 98 3l4 _ 5 9 3
5系统改造设计 方案 采用 龙净 环保 自主 开发 的具有 国际先进 水平 的 L Z型气力 输送 Q 系统料 性法设计 技术 , 技术是基 于物料料 性的管道设 计 , 物料料 该 根据 性、 出力 、 离来 自动计算输 送系统 的参数 , 管道 大小及 配置 、 力 距 包括 压 损失和耗 气量等 。 根据灰量 分布分析 以及 系统 出力要 求 , 同时考虑到煤 种的变化 经 系统设 计软件计算 , 结合与本 工程类 似项 目的成 功经验 , 系 统按如下方 式配置 : 5 . 道配置 : 台炉一 电场 配置两 根输灰管 道( 1管 每 灰管一 、 )出力 二 , 为 4t, 0/ 上述管 道均进 入 # 、2 h 1# 粗灰 库 , 并可相 互切换 。省 煤器配 置一 根管 ( 三 ) 灰管 , 可以供省煤 器和二 电场输灰共 用 。 该管 5 . 2系统设计 结果
序号 灰渣 成份 单位 设 计煤种 校核 煤种
1 CO a % 33 4 33 8
造成系统耗气量大及输送速度过 陕, 管道、 弯头磨损严重。 4系统方案选 择 4 1系统选 型 及设 计必 须先 进 , 能耗 低 、 要求 磨损 小 、 行稳 定 可 运 靠 , 国际领先水平 。 具有 4 . 2减少维修工作量和维修费用 , 降低技改投资 , 实现粉煤灰 的零 排放 , 良好的经济效益 ; 具有
[8 பைடு நூலகம்
灰渣稀相气力输送系统设计计算说明书
灰渣稀相气力输送系统设计计算说明书灰渣稀相气力输送系统设计计算说明书一系统出力按污泥处理量在设计点400t/d、进厂污泥固含率在设计点(20%),污泥中可燃质在设计低限(38.5%,DS)计算,焚烧炉系统的灰渣产率为2.05t/h;如果按污泥处理量在设计点400t/d、固体中可燃质含量在设计点(56%,DS)、进厂污泥固含率在设计高限(27%)计算,则系统的灰渣产率为1.98t/h,如果按污泥中固含率在设计点20%、固体中可燃质含量在设计点(56%,DS)、污泥处理量在设计高限450t/d计算,系统的灰渣产率为1.65t/h。
系统的最大灰渣产率按第一种情况计算,即取2.05t/h。
尾气干法处理时碳酸氢钠的加入量为460 kg/h,活性炭的加入量为4.6kg/h。
为便于灰渣分别处置,余热锅炉和电除尘器收集的灰渣通过一套输送系统输送到灰渣储仓,而袋式除尘器收集的飞灰以及尾气处理时加入系统的碳酸氢钠和活性炭则通过另一套系统输送到飞灰储仓。
卸灰时,依据灰斗料位或按顺序开启旋转阀,在同一时间,每套输灰系统只能开启一台旋转阀。
根据经验数据,两台余热锅炉排出的灰渣量约为440kg/h。
按电除尘器最高除尘效率99.9%计算,则其灰斗最大灰渣产率1.61t/h,余热锅炉和电除尘器共用的灰渣输送线灰渣最大产率为2.05t/h。
按余热锅炉加电除尘器最低除尘效率为90%,袋式除尘器除尘效率按99.9%计算,飞灰输送线的最大产灰率(包括烟气处理系统加入的碳酸氢钠粉和活性炭粉)0.67t/h。
因为对每个灰斗来说,灰渣输送系统采用的是间歇运行的方式,且灰渣和飞灰输送都没有备用线,参考《火力发电厂除尘设计规程》有关规定,灰渣输送系统的出力按系统最大灰渣产率的250%进行设计。
综合上述因素,余热锅炉和电除尘器的灰渣输送线设计出力取5.125t/h,袋式除尘器的飞灰输送系统的设计出力取1.675t/h。
二灰渣输送线操作参数选取按输送系统输送距离最长的部分(余热锅炉灰斗至渣仓)管线布置计算,灰渣输送管线的当量长度大于200m。
气力输灰系统方案
气力输灰系统方案第三节气力输灰系统1工作围1.1原始资料(1)气力输灰主要原始设计条件及参数1.2系统工艺说明1)气力输灰系统:锅炉烟气除尘形式采用电/袋除尘器,电除尘器设一个灰斗,布袋除尘器设二个灰斗,每个灰斗下设置一套正压浓相发送器。
三台发送器共用一根DN125的输送管道输送至500m3混凝土灰库贮存。
单台炉系统出力为7.2t/h。
系统特点描述:我公司气力输送系统采用目前国际流行的正压浓相栓流式输送系统(下引式),该系统具有节能、高效、经济、安全等显著优点,系统特点分述如下:●系统配置简洁,投资少系统转动部件少,由于系统配置采用单元制,可实现多个灰斗下的仓泵串连安装,每个单元的仓泵可合用1套进气阀组、1只出料阀,合用1根输灰母管,从而大大减少了气动阀门和管道的数量,也就相应地减少了故障点;而且仓泵小巧的外形可降低电除尘器(或布袋除尘器)的安装高度,从而节省投资。
●系统输送浓度高,能耗少系统的输送原理为栓流式,物料在输送过程中绝大部分积聚在管道的下部成团状,依靠压缩空气的静压能和部分动能向前运动,因此消耗较少的压缩空气就1可以输送较多的物料,输送灰气比较高,相应的所需的输送耗气量较少,从而降低了系统能耗。
●管道流速低,磨损小系统的输送原理决定了系统的输送流速较低,一般初速为3~4m/s,输送距离在100米左右时,末速约为10m/s,而管道磨损与流速的三次方成正比,因此管道的磨损大大降低。
●系统调节手段多样化,适应性强,安全系数高系统的各个部位均安装了可调节设备,可根据不同的工况进行参数调节,适应性强,并且备有应急处理设备(排堵设施)。
●系统设备性能可靠,维护量少,年运行费用低由于系统输送原理先进,并采用了先进技术的优质阀门,可保证整体使用寿命在20年以上。
同时由于系统中的易损件少,阀门性能可靠,管道的磨损小,只需较低的费用就可保证系统安全可靠运行。
●系统技术全面,应用围广系统可根据不同的原始条件如出力、输送距离、物料的特性(密度、温度等)选用不同的设备配置;我们还可以为其它行业的粉粒状松散物料的气力输送提供解决方案。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1、前言快速增长的生活垃圾,给城市环境管理带来了巨大的压力。
而垃圾焚烧发电以其占地面积小,无害化、减量化和资源化效果好等特点,在我国正越来越受到关注。
垃圾焚烧过程中产生的飞灰,也随之而来。
飞灰中含有重金属、二恶英、溶解盐等有毒有害的物质,所以飞灰的无害化处理非常的重要。
飞灰的气力输送能有效地控制其二次污染,密封性好,对人体伤害少。
故飞灰的气力输送系统的设计与应用越来越受到重视。
750t/d垃圾焚烧厂飞灰气力输送系统设计主要是飞灰气力输送装置、工艺、控制等方面的设计研究。
气力输送是一项利用气体能量输送固体颗的先进而有效的技术,迄今已有100多年的发展历史。
在气力输送的发展历史中,尤其是近几十年,气力输送技术有了突飞猛进的进步。
气力输送装置一般由发送器、进料阀、排气阀、自动控制部分及输送管道组成。
气力输送与传统的机械输送方式有着明显的优点:结构简单、紧凑,工艺布置灵活,便于自动化操作;一次性投资较小,维修保养方便;可将由数点集中的物料送往一处或由一处送往分散的数点,适于长距离输送;整个输送过程完全密闭,不受气候影响,也不污染环境,并无噪音;对于化学性质不稳定的物料,可以使用惰性气体输送;广泛用于石油、化工、医药及建材等工业领域。
国内外应用实践证明一般性情况下气力输送系统的综合经济效益优于机械输送系统。
我国自80年代以来在厂内输送中转站、预拌混凝土搅拌站、粉体(散装水泥、铁矿粉、钛白粉、药粉等)输送专用火车、汽车、船等设备的正压输送、负压抽吸等气力输送系统的应用越来越广泛。
气力输送在垃圾焚烧厂的运用也是随着垃圾焚烧产业的发展而发展的。
近几年来,气力输送在垃圾焚烧厂的运用越来越多,也越来越重要。
近年来垃圾焚烧发电厂生产过程中飞灰、活性炭、消石灰、水泥等原料、副产品的输送越来越多的采用气力输送,因而其输送效率高,利用率高,无二次污染和粉尘分扬,垃圾焚烧发电厂的整体环境得到明显改善。
750t/d垃圾焚烧发电厂飞灰气力输送系统2 、750t/d垃圾焚烧发电厂飞灰气力输送系统总体设计本课题750t/d垃圾焚烧发电厂飞灰气力输送系统的设计拟采用双套管密相正压气力输送系统。
双套管密相正压气力输送系统是20世纪80年代后期在国外发展起来的一种先进的气力输送技术,广泛应用于电厂飞灰、水泥、石灰石粉、铝粉、石膏粉、煤粉等物料的气力输送行业。
双套管浓相正压气力输送系统的输送机理有别于常规的正压气力输送系统,常规正压气力输送系统为悬浮输送,输送浓度低、高流速、易磨损、易堵管;双套管浓相正压气力输送系统为静压输送,具有灰气比高、出力大、低流速、磨损小等优点,是解决输送高磨损、大出力、密相输送磨损性大的物料(例如锅炉飞灰)的理想方案,代表了当今除灰技术的先进水平。
在通常的运行条件下,系统通过自动调节双套管管实现对大飞灰团的疏松,从而使飞灰稳态输送,并防止了堵管的发生。
本课题设计的飞灰气力输送系统工艺流程大致如下:垃圾焚烧过程中产生的烟气,经循环流化床半干式烟气处理系统处理,所产生的飞灰及吸附的二恶暎、重金属等有毒有害物质,通过低压脉冲式布袋除尘器进行有效地收集和对除尘。
除尘器灰斗处收集的飞灰(主要是飞灰)经卸料器、螺旋输送机、阀门、管道等输送至发送器(仓泵),再通过对压力的控制实现飞灰在管道中密闭输送,最后输送至飞灰灰库。
其中空气来源为空压站和储气罐,过程采用自动化PLC+PC中央控制。
本课题设计的飞灰气力输送系统综合考虑了气力输送的条件、工作环境、经济性、环保性、维修等方面因素。
气力输送的另外一种方式是吸送式,吸送式有其优点。
但飞灰的气力输送由于其特性而选择压送式,压送式系统技术成熟、工程实践多、输送效率高、不会受输送条件变化而影响等因素。
全厂共3条飞灰气力输送系统,系统之间单独供气、单独控制、单独输灰,相互独立,有效保证系统的运行相互不受影响。
本飞灰气力输送系统设计:加料时间34分钟,飞灰输送时间为5分钟,清灰和其他时间为6分钟,单发送器(仓泵),非连续输送。
此飞灰气力输送系统包括:发送器(仓泵)、进料阀、平衡阀、出料阀、进气阀组、储气罐、双套管、附件等组成。
22.1、输送类型选择本课题设计的飞灰气力输送系统是将垃圾焚烧烟气净化后的飞灰从收尘器的灰斗输送至灰库。
气力输送系统包括较常用的吸送式气力输送装置、压送式气力输送装置、混合式气力输送装置几种类型,也包括特种气力输送如空气槽、集装容器气力输送、铅垂提升气力输送等。
因为飞灰的有毒有害性,国家环保部门规定飞灰的运输应密封,无二次污染,故本设计不易采用机械输送,机械输送过程中,飞灰易飞扬,机械输送密封性也不强,功率消耗,机械磨损亦严重。
机械输送设备比较适宜短距离,大输送量设备。
机件局部磨损严重,维修工作量大,广泛用于煤矿、冶炼厂、燃煤电厂及集中供热锅炉房工程当中。
吸送式气力输送系统,是通过气力可以把物料从某处吸聚输送到料仓,可以提升较小的高度和输送较短的距离,该系统有如下特点,输送装置处于负压状态,物料和粉尘不会外溢飞扬,适于将物料向一处集中输送,适用于堆积面广或存放在深处的物料的输送。
喂料方式简单,但输送量、输送距离有一定限制,在现有的技术条件下,利用正压飞灰气力输送与用机械输送相比,具有以下优越性:a)输送效率高;b)整个输送过程完全密闭,受气候环境条件的影响小,不仅改善了工作条件,而且被输送的物料不致吸湿、污损和混入其他杂质,从而保证了被输送物料的质量;c)在输送过程中可同时进行混合、分级、粉碎、烘干、造粒等,有可进行某些化学反应;d)对不稳定的化学物品可用惰性气体输送,安全可靠;e)设备简单机构紧凑,工艺布置灵活,占用面积小,选择布置输送线路容易;f)易于对整个系统实现控制和自动化。
本课题选用双套管浓相正压气力输送系统。
本课题设计的飞灰气力输送系统综合考虑了气力输送的条件、工作环境、经济性、环保性、维修等方面因素。
飞灰的气力输送由于其特性而选择压送式,压送式系统技术成熟、工程实践多、输送效率高、不会受输送条件变化而影响等因素。
750t/d垃圾焚烧发电厂飞灰气力输送系统2.2.1、双套管浓相正压气力输送系统工作原理双套管浓相正压气力输送系统最大的结构特点在于其输灰管道,其特点为在双套管母管内安装了子管,内助子管内每隔一段距离都有特别设计的开口,每个开口中央装有截流孔板。
通过输送管道的自动调节实现飞灰的紊流状态输送。
输送空气同时通过双套管母管和内助子管,流入内助推管的空气在特别设计的开口的作用下,在双套管母内的飞灰尽量形成紊流,使飞灰和空气连续地充分地流化、混合,且飞灰积聚并分割成料段,其主要原理如下:正常输送状态下,随着输送管道距离的增长,物料紊流流动状态被破坏,并积聚于管道底面,双套管母管因物料发生积聚而趋于堵管,局部压阻增加,产生局部高气压,使得旁路进入双套管内助子管的空气流量增加,在飞灰堆前后开口处,图2-1:双套管内部结构图形成更强的紊流,从而疏松堆积的飞灰堆,消除堵塞。
这样料段不断分割、移动、吹散,将物料不断向前输送。
双套管浓相正压气力输送系统的输送机理基于一个非常简单的物理原理实现:空气将向阻力最小的方向流动。
高速磨损是气力输送较难解决的一个难题。
由于气固两相流的特殊性,常规的系统计算流速是以空气流速为依据,而无法真正确定物料的流动速度,但从系统输送机理可判断其物料的运动速度,常规的正压输送系统是悬浮输送机理,物料悬浮于压缩空气中运动,物料运动阻力较小,因此其运动速度接近气体运动速度;而双套管系统是静压输送机理,物料是以半栓塞状运动,且上部又有双套管内管分流气流,因此物料的运动速度大大低于气体运动速度,与常规正压输送系统相比,即使是同样的系统计算流速,其物料的流速也远低于常规正压输送系统。
众所周知,物料对其他物体的磨损速度与该物料的运动速度的三次方成正比,双套管-低速密相输送系统同常规系统相比,物料的输送真正运行在低速状态下,因此对管道和弯头的磨损可以降到最低。
42.2.2、双套管浓相正压气力输送系统特点★系统运行可靠,不堵管:采用了独特的双套管管输送技术使输送管道具有自行稳定/调节功能,输送气体在双套管管内产生自调节有序的紊流,尤其在输送过程中,对有堵塞趋向的部位,这种紊流将自动加强,以消除堵塞,提高了系统运行的安全可靠性;在试运行期间,图2-2:双套管外形图输灰时发生空压机故障没有启动备用机而输送中止的情况,重新启动空压机对管道吹堵,全部输灰管道不到10分钟吹通,然后进行正常输送。
★能耗小:双套管浓相正压输送系统的输送灰气比高,其输送浓度可达常规正压输送系统的一倍以上,有效的降低空压机及后处理设备以及库定布袋除尘器的容量,大大降低系统的能耗及运行费用,因此其运行成本远远低于常规的输送系统;★长距离、大出力;双套管系统的特点决定了该系统适合长距离输送,其输送几何距离最长可达到2000米以上,出力达到200t/h以上;★低流速、低磨损、维护工作量小;由于输送系统的物料输送速度较低(始端低于4m/s,末端10-13m/s)、工作压力低(约1.5-2.8Kg/cm2)、高灰气比(可达30-50kg灰/kg气),降低了管道及阀门等设备的磨损(磨损速度与物料流动速度的三次方成正比),因此系统非常耐用,维护工作量小;★先进的专用阀门;进料阀采用金属双闸板阀,该阀门耐磨,可自检测泄漏;单元出料阀采用双750t/d 垃圾焚烧发电厂飞灰气力输送系统6面密封的耐磨阀,有效地隔断正反向的压力,确保系统长时间无故障运行; ★ 合理的消缺手段;当飞灰混有螺丝、螺母等金属异物,掉落到干灰发送器后自动沉淀在专门设计的沉物箱(出料三通)内,用户只需定期人工清理即可,这样就使系统的运行更加安全;★ 优化的系统配置;在输送支管上最多可同时挂8台干灰发送器,输送时一次性同时送完,之后马上可输送另一条支管,这样减少了输送空压机的无负荷运行时间,从而提高了输送空压机的效率每条输送支管上只设一只出料阀,极大地减少了出料阀数量,进一步保证了系统的正常运行,管道数量最少,可能泄漏点最少,阀门、设备和系统的工作频率最小,系统操作简单。
★ 智能控制;采用PLC+PC 控制,系统的控制方式为监控输送空气的工作压力。
系统可节省绝大部分的料位计、平衡阀、压力容器的加热器、保温等设备,进一步减少系统所需的设备投资和能源消耗,并使系统更加可靠、易维护。
2.3、输送工艺流程和运行过程2.3.1、输送工艺流程灰斗下平衡平衡阀开→灰斗下进料阀开→单元干灰发送器进料→干灰发送器料满发讯或控制时间到→ 灰斗下进料关→灰斗下平衡阀关→单元进气阀开→单元出料阀门开→助推器主进气阀开→输灰管送料→灰库→余气排入大气2.3.2、运行过程A 、系统处于进料状态,这时进料阀、平衡阀打开,进气阀和出料阀关闭,飞灰在重力作用下进入干灰发送器内。
