数字地质图空间数据库建库技术流程

合集下载

211169507_简述矿产地质调查中DGSS的工作流程及技巧

211169507_简述矿产地质调查中DGSS的工作流程及技巧

管理及其他M anagement and other简述矿产地质调查中DGSS的工作流程及技巧刘 辉,杜明辉摘要:简单描述数据库建立的过程中,数字填图系统是如何实现野外数据采集的流程以及从原始数据库至完成成果数据库需要的步骤。

其中通过MDB与Excel文件的转换来减少数据库建立过程中大量数据直接输入需要的时间和精力。

关键词:数字地质调查系统;数据库;野外数据采集;MDB格式1 简介数字地质调查系统DGSS是基于 MAPGIS 平台上开发的系统,文件类型为MAPGIS格式。

系统库则采用中国地质调查局按照 GB958-99 统一组织的RGMAPGIS的系统库,地图参数为:投影方式为投影平面直角坐标系;投影类型为高斯-克吕格投影;椭球参数为2000国家大地坐标系,1985年国家高程基准;图形单位为毫米;比例尺为1:50000。

此文以蛟潭幅1:5万矿产地质调查为例,简述DGSS的工作流程及技巧。

2 DGSS工作流程2.1 DGSS工作流程在蛟潭幅1:5万矿产地质调查中,采用数字填图技术,开展1:5万矿产地质专项填图、1:5万水系沉积物测量、综合检查、找矿预测、圈定找矿靶区以及评价资源潜力,建立原始及成果资料数据库。

工作流程可划分以下三个阶段。

地质填图、矿产地质调查采集阶段:主要利用计算机技术,在野外现场直接采用数字地质调查软件系统,在掌上机上采集区域地质填图路线中的观察数据、剖面测量数据、槽井坑钻编录数据、物化探野外采样数据等。

地质填图、矿产地质调查过程中的野外资料系统整理、综合整理、综合研究阶段:利用数字地质调查软件系统和相关成熟的软件系统,通过数据处理和综合分析、建立相应的原始、过程数据库和各种成果数据库。

如:野外路线手图库、野外总图数据库、实际材料图数据库、剖面数据库、槽钻探编录数据库、钻孔综合柱状图数据库、物化遥数据库、异常查证数据库、矿点检查数据库等内容。

地质建模、综合评价预测与储量计算阶段:根据综合整理,采用计算机技术、数字填图技术、三维建模技术,对工作区进行三维建模,并采用有关理论、技术与方法进行成矿规律研究和成矿评价,并通过软件计算预测资源量,并建立区域地质与矿产地质数据库、成矿规律与成矿预测数据库。

全国1:20万数字地质图空间数据库建设技术平台

全国1:20万数字地质图空间数据库建设技术平台

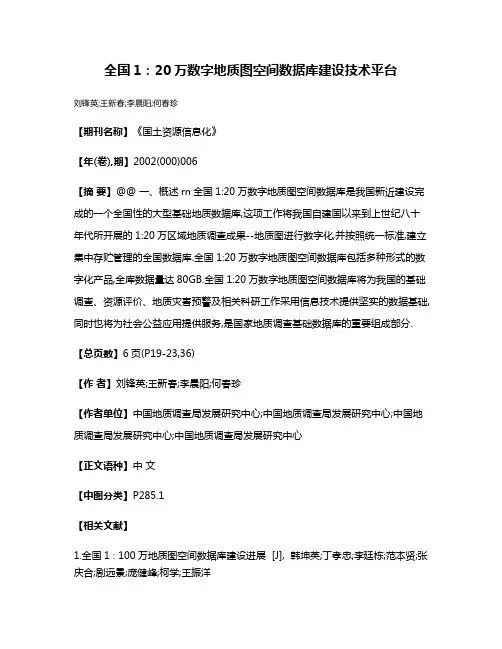

全国1:20万数字地质图空间数据库建设技术平台刘锋英;王新春;李晨阳;何春珍【期刊名称】《国土资源信息化》【年(卷),期】2002(000)006【摘要】@@ 一、概述rn全国1:20万数字地质图空间数据库是我国新近建设完成的一个全国性的大型基础地质数据库,这项工作将我国自建国以来到上世纪八十年代所开展的1:20万区域地质调查成果--地质图进行数字化,并按照统一标准,建立集中存贮管理的全国数据库.全国1:20万数字地质图空间数据库包括多种形式的数字化产品,全库数据量达80GB.全国1:20万数字地质图空间数据库将为我国的基础调查、资源评价、地质灾害预警及相关科研工作采用信息技术提供坚实的数据基础,同时也将为社会公益应用提供服务,是国家地质调查基础数据库的重要组成部分.【总页数】6页(P19-23,36)【作者】刘锋英;王新春;李晨阳;何春珍【作者单位】中国地质调查局发展研究中心;中国地质调查局发展研究中心;中国地质调查局发展研究中心;中国地质调查局发展研究中心【正文语种】中文【中图分类】P285.1【相关文献】1.全国1∶100万地质图空间数据库建设进展 [J], 韩坤英;丁孝忠;李廷栋;范本贤;张庆合;剧远景;庞健峰;柯学;王振洋2.1:5万数字地质图空间数据库建设的探讨 [J], 蔡子华;朱朝晖;陈国锋;潘松林3.地质图空间数据库建设数据质量控制研究与实践--以1:25万区域地质图空间数据库建设为例 [J], 张振芳;赵佳;王岳明4.全国1:200000数字地质图(公开版)空间数据库 [J], 李晨阳; 王新春; 何春珍; 吴轩; 孔昭煜; 李晓蕾5.1:5万数字地质图空间数据库建设的探讨 [J], 蔡子华; 朱朝晖; 等因版权原因,仅展示原文概要,查看原文内容请购买。

125万地质图空间数据库的建立

125万地质图空间数据库的建立

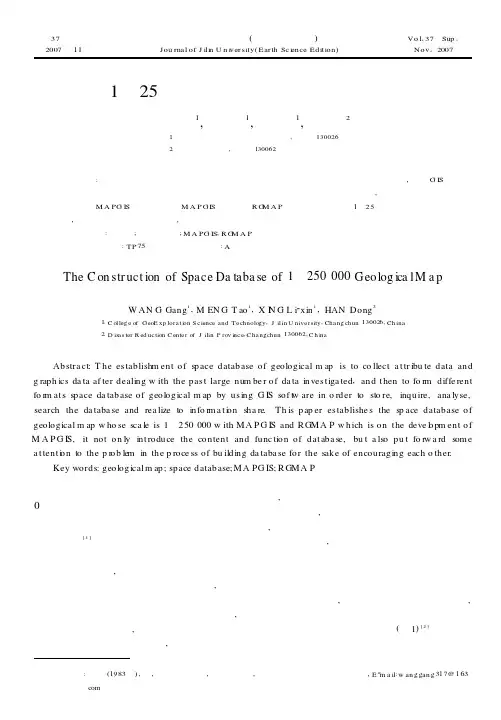

王 刚1 , 孟 涛1 , 邢立新1 , 韩 冬2
1 . 吉林大学 地球探测科学与技术学院, 长春 130026 2 . 吉林省减灾中心, 长春 130062
摘要: 建立地质图空间数据库是将通过调查得到的数据整理后进行属性数据、 图形数据采集, 利用 G IS 软件形成不同 格式的地质 图空间数据 库从而达到 数据库存储、 查询、 分析、 检索的目 的, 并 实现信息共 享。 通过利用M A PG IS 软件以及基于M A P GIS 上 开发 的R G M A P 数字填图系统建立 1∶25 万地质图空间数据 库, 分析 了数 据库 的内 容和 功能 , 重点提出了建库过程中应该注意的问题。 关键词: 地质图; 空间数据库; M A PG IS; R G MA P
第 37 卷 增刊 2007 年 11 月
吉 林 大 学 学 报 ( 地 球 科 学 版)
Jou rna l of J in U n iver sity( Ear th Sc ience Edition)
Vo l137 Sup 1 Nov 1 2007
1∶ 25 万 地 质 图 空 间 数 据 库 的 建 立
理后进行属性数据、 图形数据采集 , 利用 G IS 软件形
本文针对用M A P G IS 软件以及基于M A P G IS 上开 成不同格式的地质图空间数据库 , 从而达到数据库 发的 R GM A P 数字填图系统建立 1 ∶25 万地质图空 存储、 查询、 分析、 检索的目的 , 并实现信息的共享。 间数据库 ( 图2) , 论述数据库的内容、 功能、 方法以及
能为广大地质工作者和地学用户快捷提供最新、 最 [2] ( ) 以它的使用局限性较大 , 所能提供的信息受到限制。 准确的全国性的地质图信息资料 图 1 。 随着新技术、 新方法的快速发展, 经济全球化进程的 地质图空间数据库是将通过调查得到的数据整

数字地质调查系统(DGSInfo)空间数据库建立流程及技巧

数字地质调查系统(DGSInfo)空间数据库建立流程及技巧

数字地质调查系统(DGSInfo)空间数据库建立流程及技巧郑翔;吴志春;郭福生;张洋洋;陈瀚之【摘要】空间数据库建库流程是数字地质调查系统(DGSInfo)总体技术流程的一个重要组成部分。

空间数据库中集合了地质图中所有的地质信息,人们可以通过它很方便地了解各类地质信息,因此建库工作特别重要。

本文从空间数据库的基本要素类、综合要素类、对象类属性录入方面概述了建库流程,并对建库过程中的注意事项及技巧进行了阐述。

该方法技巧对确保空间数据库数据的质量、提高建库效率有较大意义。

%The process flow of creating spatial database is an important part in the general technical process of digital geological survey information system (DGSInfo).Spatial database is a collection of all the geological information of geological maps,and people can easily access to various types of geological information through it,thus it is particularly important to create the database.This paper summarizes the process of cre-ating database from aspect of attribute input of basic element class,integrated element class and object class, and it elaborates on precautions and techniques in the process of creating database.The methods and tech-niques provided in this paper ensure the data quality of spatial database and improve the efficiency of creating the database.【期刊名称】《矿产与地质》【年(卷),期】2014(000)003【总页数】5页(P385-389)【关键词】空间数据库;流程;数字地质调查系统;地质信息【作者】郑翔;吴志春;郭福生;张洋洋;陈瀚之【作者单位】东华理工大学地球科学学院,江西南昌 330013;东华理工大学地球科学学院,江西南昌 330013;东华理工大学地球科学学院,江西南昌 330013;东华理工大学地球科学学院,江西南昌 330013;东华理工大学地球科学学院,江西南昌 330013【正文语种】中文【中图分类】P623.10 前言数字地质调查系统(DGSInfo)是中国地质调查局在MAPGIS软件的基础上二次开发而成的,建立了PRB数字填图过程及其相应的数据模型[1~4]。

arcgis建库流程

arcgis建库流程

arcgis建库流程ArcGIS建库流程。

在使用ArcGIS进行地理信息数据处理和分析时,建库是非常重要的一步。

建库的流程需要经过多个环节,包括数据准备、数据导入、数据整理和数据库设计等。

本文将详细介绍ArcGIS建库的流程,希望能够对大家有所帮助。

首先,进行数据准备。

在建库之前,我们需要准备好需要导入的地理信息数据。

这些数据可以是各种格式的地图数据,包括矢量数据、栅格数据、影像数据等。

在准备数据的过程中,需要确保数据的完整性和准确性,以便后续的数据处理和分析能够顺利进行。

接下来,进行数据导入。

在ArcGIS中,可以通过多种方式将地理信息数据导入到软件中,包括直接导入文件、连接数据库、从互联网下载数据等。

在进行数据导入时,需要选择合适的导入方式,并确保数据能够正确地加载到ArcGIS软件中。

然后,进行数据整理。

在数据导入之后,我们可能需要对数据进行一些整理和清洗工作,以便后续的数据库设计和数据分析。

这包括对数据进行投影转换、属性字段的添加和修改、数据的剪裁和合并等操作。

通过数据整理,可以使数据更加规范和易于管理。

接着,进行数据库设计。

在ArcGIS中,可以使用ArcCatalog 工具进行数据库的设计和管理。

在进行数据库设计时,需要考虑数据的组织结构、数据表的关系、空间索引的建立等方面。

通过合理的数据库设计,可以提高数据的查询和分析效率,使数据更加易于管理和利用。

最后,进行数据发布。

在完成数据库的设计和整理之后,我们可以将数据发布到ArcGIS Server上,以便其他用户能够通过网络访问和使用数据。

在进行数据发布时,需要考虑数据的安全性和权限控制,以确保数据能够受到有效的保护。

总之,ArcGIS建库流程包括数据准备、数据导入、数据整理、数据库设计和数据发布等环节。

通过合理的建库流程,可以使地理信息数据更加规范和易于管理,为后续的数据处理和分析奠定良好的基础。

希望本文对大家在使用ArcGIS进行建库时能够有所帮助。

区域地质图空间数据库建设技术方法及操作技巧

区域地质图空间数据库建设技术方法及操作技巧

区域地质图空间数据库建设技术方法及操作技巧张广宇;刘英才;康庄;代雅建【摘要】区域地质图空间数据库建设是地质调查成果数字化、信息化及数字国土工程的重要组成部分,为我国基础经济建设提供重要的数据支撑.以1∶25万铁岭幅地质图空间数据库建设为例,对空间数据库建设标准及模型进行了阐述,并总结了地质图空间数据库的建设流程以及在属性操作过程中的一些技巧,以此为利用RGMAP系统建立数据库提供借鉴.%The construction of the spatial database of regional geologic maps is an important part of digitalization and informatization for the geological survey. With the example of the 1:250 000 geologic map of Tiding Sheet, this paper expatiates the model and standard for the construction of the spatial database. The constructing process and operating skills of the digital geologic database are also introduced. It would hopefully provide references for others in the building of spatial database with RGMAP.【期刊名称】《地质与资源》【年(卷),期】2012(021)001【总页数】8页(P165-172)【关键词】数据库建设;铁岭幅;地质图空间数据库;RGMAP系统【作者】张广宇;刘英才;康庄;代雅建【作者单位】沈阳地质矿产研究所,辽宁沈阳 110034;中国地质大学,北京 100083;沈阳地质矿产研究所,辽宁沈阳 110034;沈阳地质矿产研究所,辽宁沈阳 110034;沈阳地质矿产研究所,辽宁沈阳 110034【正文语种】中文【中图分类】P628区域地质图空间数据库的建设不仅可向社会各界提供基础性地质资料和信息,更好地为国民经济发展和建设规划提供基础素材,同时也为国家制定经济发展的战略决策,保证国土资源信息化工作的高水准、高效率,为国家经济持续发展起到有力的促进作用.中国的1∶25万区域地质调查工作于上世纪90年代开始,其中在1999年数字填图系统(RGMAP)开展试点工作以前,全部采用的是“传统填图”方法按照《地质图空间数据库建设工作指南2.0》建立空间数据库.自从2005年《数字地质图空间数据库标准》推出后,中国地质调查局规定1∶25万区域地质图空间数据库要按照该标准建立,它采用面向对象的数据库和一体化数据组织、存储和管理技术,按照数据实体之间的联系及相关语义约束规则的表述方式对成果数据进行描述,规定了15个基本要素类、8个综合要素类、12个对象类和5个独立要素类.因此要对基于“传统填图”方法建立的数据库进行整理,完成与后期基于“数字填图”技术完成的图幅数据相衔接.2010年,东北地区以“传统填图”方法建立的空间数据库已经全部重建完毕,而2005年以后陆续开展的1∶25万区域地质调查工作全部采用“数字填图”技术建立空间数据库,因此我们以1∶25万铁岭幅区域地质图空间数据库建设为例对数据库建设标准、数据模型、建库流程及操作技巧进行总结,以期对目前开展数据库建设的同行有一定借鉴意义.《数字地质图空间数据库建设标准》给出了数字地质图数据(实体)、数据(实体)之间的联系以及有关语义约束规则,并对15个基本要素类、8个综合要素类、12个对象类和5个独立要素类的名称、数据项编码、数据类型、数据(实体)间关系、数据存储长度、数据显示长度、数据项约束条件、数据默认值、值域范围、数据项描述等均做出了规定,同时要求在建立数据库同时建立相应的元数据库,并在项目汇交时要求地质图空间数据库按单个图幅的地质图空间数据库文件物理存储路径结构存储[1].其主要引用文件包括∶GB958-99 区域地质图图例GB/T 9649 地质矿产术语分类代码(以最新版本为准)GB/T 17412.1-1998岩石分类和命名方案——火成岩岩石分类和命名方案GB/T 17412.2-1998岩石分类和命名方案——沉积岩岩石分类和命名方案GB/T13923-92 国土基础信息数据分类与代码ISO 19116 地理信息要素编目方法区域地质图空间数据库模型(图1)是以地理数据库模型作为理论基础和参考模型,通过要素类和对象类的扩展建立具体的数据模型,通过关系类定义要素类与要素类、对象类与对象类、要素类与对象类的关系,完全改变了传统面向项目研究数据模型并以物理图层划分的思路,合理解决了数据之间的拓扑关系及冗余现象.本幅图数据库中基本要素类有_GEOPOLYGON.WP(地质体面实体)、_GEOLINE.WL(地质界线)、_LINE_GEOGRAPHY.WL(地理线)、_ATTITUDE.WT(产状)、_ISOTOPE.WT(同位素测年)等5个要素;综合要素类有_TECOZONE.WP(构造变形带)、_MAP_FRAME.WL(内图框)等2个要素.这两项均由地质点、面、线要素实体类构成,具有指定的坐标系统、空间域和精度,它们组成了数据模型的要素数据集.对象类是一个表,储存非空间数据,在铁岭幅空间数据库中包括 _Strata(沉积/火山岩岩石地层单位)、_Intru_Litho_Chrono(侵入岩岩石年代单位)、_Metamorphic(变质岩地/岩层单位)、_Fault(断层)、_Dike_Object(脉岩面)、_Water_Region(面状水域与沼泽)等6个要素.独立要素类包括接图表、图例、综合柱状图、责任表等所有内图廓以外的要素以及图切剖面,它是一个不属于任何要素数据集要素类,具有自己的空间参考坐标系统,并设定自己的投影参数.上文说过区域地质图有两种类型数据,一种由“传统填图”方式完成,此类数据为未进行质量检查的数据或只有空间数据而无属性数据的数字制图数据;另一种是基于“数字填图”技术完成的图幅数据,完全符合《数字地质图空间数据库建设标准》.两种数据格式不同,因此它们的地质图空间数据库建设流程在原始资料、空间数据操作上是不同的(图2的1、2部分),但在属性数据部分都是在RGMAP 系统中进行操作,所以这两种数据在属性数据操作和成果提交这两部分是一致的(图2的3、4部分),本文也主要是对这两部分展开阐述.虽然本文并没有介绍属性数据操作之前的步骤,但因为RGMAP系统已经定义了数据的属性名称、结构、数据类型、储存长度等,所以经过前期数据的分离、处理、提取、合并,各类数据已经获得了相应图层的属性结构.在此基础上,对基本要素类就可以利用RGMAP系统录入属性数据(图3),也可以根据MAPGIS软件中相应功能进行属性录入.在一幅区域地质图中,地质体面实体和地质界线是基础,它们的实体个数是最多的,且对象类属性是从这两个基本要素类中提取的,如对象类中的_Strata(沉积/火山岩岩石地层单位)、_Intru_Litho_Chrono(侵入岩岩石年代单位)、_Metamorphic(变质岩地/岩层单位)、_Water_Region(面状水域与沼泽)等属性是从地质体面实体中提取,_Fault(断层)对象类属性则是从地质界线中自动提取,所以在空间数据库建设属性操作当中,地质体面实体和地质界线的属性录入是工作量最大也是最为关键的步骤.(1)地质体面实体属性录入在RGMAP中点击空间数据库—基本要素类—地质体面实体,然后在点击所要编辑的图元,在弹出的属性表中对每个图元属性进行填写.属性内容按照《数字地质图空间数据库建设标准》规定填写,其中“子类型标识”是从地质体面实体中提取对象类属性的关键,必须注意.按照上述基本操作方法虽可完成每个图元属性的填写,但由于一幅地质图中地质体面实体少则几百多则上千,如逐一填写,则耗费巨大的工作量.而基本要素中每一种地质体面实体依据《DZ/T 0179-1997地质图用色标准及用色原则》填充颜色号和填充图案号,那么可以利用“AddColorFldToReg 2.0”辅助软件把地质体面实体的填充颜色、填充图案二种参数赋到地质体面实体属性当中,再在MAPGIS中根据图4中所示的步骤,对同一种地质体面实体的所有图元的属性如Feature_Type(地质体面实体类型代码)、Geobody_Name(地质体面实体名称)、Subtype(子类型标识)进行一次性填写.在地质图空间数据库建设过程中,不免遇到图面修改的情况,所以地质体面实体需要多次反复地进行“拓扑错误检查”、“线转弧段”、“拓扑重建”等工作.在此需要注意两点∶一是软件系统参数中的结点搜索半径要设为10-9,且尽量避免多次执行“自动剪断线”,否则会形成多处无效的微小线段;二是为避免重复填写属性而增加工作量,那么可以在重新拓扑造区之前把地质体面实体的填充颜色、填充图案两种参数赋到地质体面实体属性当中,再结合“生成Label点面文件(带参数)”和“Label与区合并(带参数)”这两项功能就可以实现对拓扑造区以后生成的新区进行属性复制.(2)地质界线属性录入该类基本要素包括地质界线、完整的断层、参加拓扑的水体界线.在完成地质体面实体属性录入工作后,根据RGMAP中“自动赋地质界线两侧的地质代号”功能完成地质界线左右两侧地质体代号的属性填写,然后点击空间数据库—基本要素类—地质界线,逐一完成每条地质界线的属性填写工作.同地质体面实体一样,地质界线要素类中的实体更多.而在地质界线当中断层、水体界线的线参数当中的颜色号唯一.另外在地质图成图过程中,对地质界线类型如整合、不整合、侵入接触等在保证其线参数符合《GB 958-99区域地质图图例》规定前提下对其他线参数做一定修改,使得每种地质界线类型的线参数唯一,那么我们就可以利用MAPGIS或RGMAP中的“根据参数赋属性”这一功能实现共性属性的填写(图5).值得注意的是,在地质界线属性填写时,必须正确填写其子类型代码(如断层—1、水体界线—4等),否则无法正确提取对象类要素.(3)其他基本要素类属性录入这部分基本要素类属性中的绝大部分在合并、继承后已自动获得,其余属性值可以按前两项基本要素属性操作在RGMAP系统中手工补充.当然在实体个数仍较多的情况下,也可以依据图5所示对属性统一赋值.在基本要素类属性录入工作完成后,要在RGMAP的辅助检查工具中用“地质体面实体中的地质代号与图形参数匹配性检查”、“区文件中地质体名称与左右地质体的一致性检查”、“属性值与线型的一致性检查”、“产状类型名称与符号一致性检查”等工具检查基本要素类的区属性、线属性、产状属性等的正确性.综合要素类除内图框以外其余均为面实体,它们直接覆在地质体面实体之上,不参与直接拓扑.基于此综合要素类的面实体要素在任意时刻都可以根据地质图的改动而修改相应属性,对对象类的提取没有影响.在铁岭幅地质图中综合要素类包括构造变形带和标准内图框,其基本操作界面如图6所示.由于RGMAP中已规定了它们的属性结构、字段长度等,故按照《数字地质图空间数据库建设标准》填写齐全即可.对象类数据集包括_Strata(沉积/火山岩岩石地层单位)、_Intru_Litho_Chrono (侵入岩岩石年代单位)、_Intru_Pedigree(侵入岩谱系单位)、_Metamorphic(变质岩地/岩层单位)、_Special_Geobody(特殊地质体)、_Inf_Strata(非正式地层单位)、_Fault(断层)、_Dike_Object(脉岩/面)、_Desert(戈壁沙漠)、_Firn_Glacier(冰川与终年积雪)、_Water_Region(面状水域与沼泽)、_Sheet_MapInfo(图幅基本信息)等12项,在空间数据库模型中一个要素类对应多个对象类,如地质体面实体基本要素类对应其中10项面类对象,地质界线基本要素类对应断层对象类,标准图框综合要素类对应着图幅基本信息对象类.在RGMAP的空间数据库下面利用“自动从地质体面实体提取全部对象类”、“自动从地质界线提取断层对象类”和“自动从标准图框(内图框)提取图幅基本信息”3项功能就可完成对象类从基本要素类和综合要素类的自动提取,然后在空间数据库下的“对象类数据输入”中可完成其基本属性的填写(如图7). 在对象类属性填写过程中,部分对象类也可以进行统一赋属性,如部分断层在参与造区后被分割成多个线段,但它们都属于同一条断层,具有相同的属性,因此可以在RGMAP中对断层编号自动加图幅号以后依据图5所示完成同一条断层属性的填写.同时还需注意几点:1)属性录入必须包含反映属性来源的信息;2)对象类中未提取的部分属性涉及较强的地质专业,必须要求有经验的地质专家完成,最好是承担填图工作的地质人员完成;3)同一条断层采用同一个编号(全部以F开头),即使在空间上已经不再连续.此类要素为标准内图廓以外的全部图元和地质图上的图切剖面,无须填写属性,且有自己的空间参考坐标系.在RGMAP的空间数据库中无须对此类数据进行操作,在此不予阐述.在一个区域地质调查项目完成时,除了提交空间数据库外,还需提交各种原始数据库、剖面图、实际材料库、野外手图库等.这里我们我们仅以铁岭幅空间数据库为例,对提交的空间数据库成果予以说明(如图 8).提交成果注意事项如下.(1)RASTER文件夹:MSI文件为与MAPGIS文件夹中数据坐标系统一致. (2)MAP文件夹:文件命名为图幅名称的首字母,数据要求底边水平,左下角为(0,0)点.(3)MDB文件夹:包括综合要素类.mdb、对象类.mdb、要素类.mdb等3个MDB文件,由于空间数据库在建设过程中多次反复修改,为了保证提交成果为最终成果,须确保3个文件中的表个数(不含空表)与RGMAP中自动提取的表个数(不含空表)一致;要素类和对象类的各个表中的数据项(地质体)个数与RGMAP中自动提取的个数一致.(4)METADATA:该图幅名称的txt文件和mxl文件.(5)README:年度工作报告、图示图例说明文件、增加图层说明文件、质量检查卡片、增加系统库说明文件.(1)本文未对原始资料及空间数据操作这两项进行描述,并不是其不重要,反而这两项是区域地质图空间数据库能够高质量、高精度、高效率完成的基础,尤其是基本要素类的统一属性赋值是在这两项完全符合标准的前提下才能够完成的. (2)在数据库建设过程中,应该MAPGIS和RGMAP交互使用,前者依照文中所述方法可以大大提高工作效率,后者可以利用自带检查功能对属性数据的质量予以控制.(3)区域地质图空间数据库建设是一项系统的工作,原始资料—空间数据操作—属性数据操作-提交成果这4部分环环相扣,每一阶段完成质量都决定着下一阶段的工作质量、效率,以至于影响着最后提交成果的精度,因此在数据库建设过程中每一阶段都应该严格统一规范,以保证工作成果质量,也便于后期的数据库维护工作.【相关文献】[1]中国地质调查局.中国地质调查局地质调查技术标准(D2006-06)[S].北京:地质出版社,2006.[2]陈安蜀,李效广,高晓红.1∶25万区域地质图空间数据库建设——以1∶25 万都兰县幅建库为例[J].地质调查与研究,2008(1):64—69.[3]孙磊,张彦杰,李丰丹,等.数字地质调查系统空间数据库建库技术方法应用——以1∶5万瑶里幅地质图空间数据库制作为例[J].地质学刊,2010(3):260—270.。

数字化地质填图操作野外部分

数字化地质填图操作野外部分

数字区域地质调查主要工作流程为:资料收集、背景数据准备→野外总图库创建→野外手图创建→野外数据采集→桌面PRB数据整理(包括野外手图数据整理、野外采集数据导入野外总图库)→实际材料图制作→编稿原图(地质图)制作→地质图空间数据库建库→资料汇交。

1 资料收集、背景数据准备1.1 资料收集收集前人资料的目的是全面了解掌握前人对调查区基础地质、矿产地质、环境地质、灾害地质、水文地质、工程地质等方面的调查和研究现状,总结前人的工作成果,找出存在的问题,确定进一步野外工作的主攻方向。

收集的主要内容包括:调查区已有的区域地质调查报告、地质图及说明书,以便了解工作区区域地质总体特征;调查区所有的综合或专项调查的科研报告、专着、研究论文等,特别是最新的、总结性的资料,以便迅速了解前人的工作全貌;调查区内已有的各种实物资料,如岩石标本、矿物标本、化石标本、钻孔岩心、各类岩石薄片等,以便迅速建立调查区有关地质实体的感性认识;不同时代形成的地质资料,以便进行综合分析,从而对前人的填图单位进行合理的归并和重新厘定;调查区人文、地理、气候、交通等方面资料,详细了解调查区野外工作条件,为野外工作开展提供必要的有关地形、道路、物质供应、居住等背景资料。

1.2 背景数据准备数字填图工作需要数字化的地形图资料,因此要根据工作的需要收集合适比例尺的数字地形图数据或纸介质地形图作为数字填图中背景图层所需要的数字化地理底图。

如果收集到的是纸介质的地形图,需要将地形图数据扫描成数字图像,然后在MapGIS软件中进行矢量化,形成可以使用的数字化地形数据。

如果收集到数字化的地形图数据,将数据转换为数字填图所需要的MapGIS数据格式。

数字填图系统对于作为背景图层的地理底图数据有一定的要求,这些要求是:①数据的单位为米;②坐标系类型为北京54/西安80平面直角坐标系;③投影类型为高斯-克吕格投影,对于比例尺没有特殊的要求。

为了满足以上要求必须对数字化的地形数据进行处理。

DGSS空间大数据库操作

DGSS空间大数据库操作

21 空间数据库操作地质图空间数据库建库的过程是对各阶段数据尤其是编稿原图阶段的结构化和非结构化数据综合与解释的过程,是成果标准化以及提供专题服务的最直接体现。

空间数据库模型以中国地质调查局地质调查技术标准《数字地质图空间数据库》(DD2006 06)为依据。

数字地质调查系统为地质图空间数据库的无缝集成、融合和应用提供了可操作平台,地质人员可借助系统提供的一套完整的技术方法和工具,方便地对不同阶段的资料进行继承和综合分析。

系统自动提供空间数据库模板,其基本内容直接继承编稿原图或实际材料图。

21.1 地质图空间数据库建库基本技术路线与操作流程数字地质调查系统提供了与业务流程融合的建库模式(微工作流),把数据生产融入到生产一线, 对主要原始数据和主要最终成果数据库进行统一描述、统一组织、统一存储由地质人员自己在工作过程中逐步生产不同阶段的数据库和数据产品。

使项目人员可以从计算机技术的应用中体会到新技术带来的好处,形成新的工作模式,对提高研究精度、效率和成果的表现形式提供了重要的技术保障。

21.1.1 基于一体化建库模式的迭代建库解决方案地质图空间数据库建库过程是一个“认识—提高—认识—再提高”的过程。

地质人员在实际工作中需根据前人资料或项目验收专家组意见对已经连好的实际材料图或编稿原图进行修改。

当实际材料图或编稿原图发生改变时,从其继承主要信息的地质图空间数据库也需要同步更新,以保证不同阶段整理分析的数据尤其是空间信息的一致性。

因此在数字地质调查系统中采用“迭代”的思想,结合面向对象的第三代地质图空间数据库模型,利用“不同阶段数据模型的继承和传递的技术”将实际材料图、编稿原图等不同阶段数据库进行互通与继承,通过反馈、逐步完善《DD2006-06 数字地质图空间数据库》规定的建库内容(空间信息和属性信息)。

迭代过程如图21.1.1所示。

图21.1.1 基于数字地质调查系统的空间数据库迭代建库过程21.1.2 一站式建库流程对于地质人员而言,空间数据库中的要素类、对象类等是可以通过软件的一站式流程实现自动化提取。

地质图空间数据库工作指南2.0版

地质图空间数据库工作指南2.0版

中国地质调查局工作标准地质图空间数据库建设工作指南(2.0版)2001-06-01发布2001-06-01试用中国地质调查局发布前言建立地质图空间数据库,旨在对以图件为基础的地质信息(传统的文字报告及图件),利用GIS(地理信息系统)技术将信息数字化,为基础地质研究、国土资源合理开发利用、矿产资源评价、国民经济建设、制定区域规划、保护人类赖以生存的地质环境提供有效的数字化信息,实现全国基础地学数据信息共享及信息社会化服务,提高其利用程度和使用价值,并为地质科学的信息化、网络化建设提供数据源。

为使地质图空间数据库建设项目在统一规范的框架内正常有序的开展,确保该项工作的完成,特制定了本工作指南。

本工作指南,主要参考“数字化地质图图层及属性文件格式[ DZ/T 0197-1997]”国家行业标准,对其中的相关内容直接引用,同时参考并引用其它相关标准,结合几年来地质图空间数据库建设工作实际而制定。

特别感谢李晨阳、李裕伟、姜作勤等同志在工作指南起草和执行过程中给予的大力支持。

本工作指南详细规定了建立地质图空间数据库的有关图层划分、工作流程、属性格式、数据内容、数据文件格式,以及质量保证要求、成果汇交办法等。

本工作指南由中国地质调查局提出并归口。

本工作指南由中国地质调查局发展研究中心负责起草。

本工作指南主要起草人:杨东来肖志坚李军李超岭李景朝田文新解立业本工作指南由中国地质调查局信息资料处负责解释。

目录1 适用范围 (1)2 引用标准 (1)3 术语定义 (1)4 图元及TIC点编号规则 (2)4.1图元编号 (2)3.2 TIC点编号规则 (2)5、图层及属性表命名规则 (2)5.1 图层命名规则 (2)5.2 属性表命名规则 (3)5.3 数据项名及代码 (3)6 图层划分 (3)7.属性表格式与说明 (2)7.1 图幅基本信息图层 (2)7.2 水系图层 (4)7.3 交通图层 (5)7.4 居民地图层 (5)7.5 境界图层 (6)7.6 地形等高线图层 (7)7.7 地层图层 (8)7.8 火山岩图层 (12)7.9 非正式地层单位图层 (13)7.10侵入岩(包括变质变形侵入体)图层 (14)7.11 脉岩图层 (17)7.12 围岩蚀变图层 (18)7.13 混合岩化带、变质相带图层 (19)7.14 断层图层 (21)7.15构造变形带图层 (22)7.16 矿产图层 (23)7.17 产状符号图层 (25)7.18其它图元图层 (25)8 元数据文件格式 (29)9 工作流程 (29)9.1 项目组织 (31)9.2 资料准备 (31)9.3 图件扫描 (32)9.4 图形矢量化 (32)9.5 点线编辑 (32)9.6 图面检查 (33)9.7 图形校正 (33)9.8 建立拓扑 (33)9.9 建立分层文件 (34)9.10 属性编辑 (34)9.11 属性录入 (34)9.12 属性一致性检查 (34)9.13 图面整饰 (34)9.14 投影转换 (34)9.15 成果输出 (35)10 质量监控 (35)10.1质量监控体系 (35)10.2 数据质量监控 (35)11 成果汇交 (40)11.1 成果汇交内容 (40)11.2 汇交数据文件格式 (41)11.3 成果质量检查验收内容 (42)11.4 成果汇交注意事项 (42)11.5 验收数据检查方法 (43)11.6 检查评分方法 (47)11.7 数据复核 (48)12 1:25万和1:5万野外区调成果的空间数据库的建库方法 (49)12.1 建库原图 (49)12.2 主要工作流程 (49)附录A :地质年代单位符号及代码附件 1 :空间数据库工作日志表附件 2 :空间数据库建库工作报告编写提纲地质图空间数据库建设工作指南(征求意见稿2.0版)1 适用范围地质图空间数据库建设工作指南(以下简称指南)适用于1:250000—1:50000地质图按图幅进行数据采集、存储管理、检索、输出和共享,其它比例尺地质图建立空间数据库可参照使用。

数字地质图空间数据库建库技术流程及要求2

数字地质图空间数据库建库技术流程及要求2
(十)成果提交
MAPGIS文件夹只包含内图廓以内的内容,不包含独立要 素类,且底边不旋转水平。增加等高线、交通、居民地、 境界、水系5个地理内容也放在该文件夹中,增加图层的
命名和属性采用原1∶25万地理底图的命名和属性,地理
图层的注释不必放入 。增加图内整饰图层,如注记、引 线、火山岩岩性界线、隐伏断层、未经证实的遥感解译断 层等,且分层整饰,整饰图层的命名采用被整饰图层名前
阿拉克湖
冬给措 纳湖
二、多 图 幅 装 载
点击确定后, 系统将各图幅 文件夹中的空 间数据库数据 复制到 RGMAPPING 工作目录下的 SdbPrjTemp目 录中,同时生 成临时工程文 件PrjTmp,此 时对数据的修 改仅会改变复 制数据,不会 改变原始数 据!!!
二、多 图 幅 装 载
模糊检索
第四系专题图
技术支持

登陆后进入论坛
• 25万数据库技术交流QQ群
25490455


多图幅装载时系统要求设置转换后的投影参数,可将装载的图幅转换为任意投影, 设置好投影参数后点击确定,系统进行投影转换并进入数据检索功能界面,可进 行交互查询浏览空间数据库要素类以及地质要素类和对象类检索。
三、交互查询浏览空间数据库要素类
交互浏览空间数据库要素类:可以通过 鼠标交互式操作,点击、框选要素类数
必填项(M)没有数据不能填写时,字符型字段填写
三、地质图空间数据库建库技术要 求
(九)属性录入
属性内容中地方字的表示采用同音字汉语拼音标注,后 按字体结构说明的原则处理。如“佛子土允”表示为
“chong(左“土”,右“允”)” 。
利用软件的自动给要素类数据赋要素标识号和给断层加

数字地质调查系统空间数据库建设

数字地质调查系统空间数据库建设

数字地质调查系统空间数据库建设李敏;傅洁;陈安蜀;李磊;牛广华;张燕【摘要】在现代信息技术和空间技术高速发展的今天,区域地质调查工作过程的数字化已经成为一种必然趋势,它能更好地实现信息共享和数据更新,为地质工作服务.区域地质图空间数据库的建设为基础地质调查规划部署、地方资金找矿勘探提供了重要的数据支撑,是地质调查成果数字化、信息化及国土资源部数字化工程的重要组成部分.通过对数字地质图空间数据库的组织模型、空间存储及属性继承、辅助建库工具、质量监控的阐述,为建库提供了技术保障,保证了数据的精度,有效提高了建库效率.【期刊名称】《地质与资源》【年(卷),期】2015(024)002【总页数】5页(P164-168)【关键词】数字地质调查系统;空间数据库;空间存储;属性继承;质量监控;元数据【作者】李敏;傅洁;陈安蜀;李磊;牛广华;张燕【作者单位】中国地质调查局天津地质调查中心,天津300170;中国地震局第一监测中心,天津300180;中国地质调查局天津地质调查中心,天津300170;中国地质调查局天津地质调查中心,天津300170;中国地质调查局天津地质调查中心,天津300170;中国地质调查局天津地质调查中心,天津300170【正文语种】中文【中图分类】P628区域地质图空间数据库的建设不仅可向社会各界提供基础性地质资料和信息,更好地为国民经济发展和建设规划提供基础素材,同时也为国家制定经济发展的战略决策,保证国土资源信息化工作的高水准高效率提供基础数据支撑,为国家经济持续发展起到有力的促进作用.区域地质图空间数据库是应用地理信息系统和数据库技术,将地质图及相关数据存储于计算机而形成的数据库.它包含两个方面:其一是将已汇交出版的地质图进行图形矢量化、点线编辑修改、屏幕检查与素图输出检查、图形校正、建立拓扑、建立分层文件、属性编辑、图元与属性的一致性、投影变换等,最终形成地质图数据库及相应的图件;其二是近年采用的野外数字填图系统直接生成的地质图数据,利用野外填图数据来进行地质图编辑、数据库建设和喷绘纸图,最终形成的数据库可以在计算机上查阅和检索一个图幅或更大范围内的地质矿产基本特征.数字地质图空间数据库应用地学模型的基础内容标准、专用标准和应用模式的关系与规则,通过要素类或对象类的扩展建立具体数据库的数据模型,是我国第三代地质图数据模型.以数字地质调查系统为基础,通过面向对象的数据模型,采用选择文件更新的方式继承编稿原图数据,对空间数据库涉及的空间拓扑及属性信息进行无缝集成、迭代建库,实现了从实际材料图、编稿原图到空间数据库等数据库群的不同阶段数据流的“继承与传递”,既保证了数字填图过程中不同阶段的数据库的数据继承与被继承关系,同时也保证了各个阶段数据库的原始性和独立性[1].数据模型是对空间实体数据关系的抽象.地质数据模型是对地质实体及关系的抽象,是地质应用问题向计算机应用系统转换的桥梁,是地质数据库建设和地质信息系统开发的能基础[2].地质图空间数据库组织模型把地质图数据组织成关系型的数据对象:对象类、要素类、关系类、综合要素类和要素数据集.一个对象类在地理数据库中是一个表,存储非空间数据.一个要素类是具有相同几何类型和相同属性的要素的集合.一个要素数据集是共享空间参考系统的要素类的集合.关系类是由一个关系规则构成的关联集合(可以用关联、依赖、组合和继承来描述对象之间的关系规则).综合要素类与要素类相同,是共享空间参考系统的多个要素类的集合,在地质图数据模型中由复合地质点、线、面要素实体类构成,但不与其他要素类构成拓扑关系.该数据模型对空间要素的定义更接近于现实世界,这种面向对象的数据模型使用户可以根据具体的需要进行扩展,具有用户自定义的特征.在地质图空间数据库中建立了一个不属于任何要素数据集的要素类,称为独立要素类.独立要素类需要建立自己的空间参考系统,并设定自己的投影系统参数和/X/Y域.地质图空间数据库的组织模型如图1所示[3].地质图属于基础数据库类,利用15个基本要素类、8个综合要素类、12个对象类组成的地质图空间数据模型,形象化描述了地质图的数据(实体)之间的联系和有关语义约束规则,对数据模型规定的数据的内容、结构、行为和语义进行一致化的描述.区域地质图空间数据库基本要素类、综合要素类、对象类分类表如表1所示. 数字地质调查系统结合面向对象的地质图空间数据库模型,采用数据模型继承技术,通过数据流“栈”处理[4-9](图2),提供了地质图空间数据库数据(空间拓扑、属性信息)无缝集成和迭代建库的技术方案,实现了地质图空间数据库一体化建库模式.首先,自动继承编稿原图的地质面文件和线文件的空间信息以及属性信息到空间数据库要素类.当要素类属性录入结束后,利用“自动从地质体面实体提取对象类,自动从地质界线提取断层对象类功能,自动从标准图框(内图框)中提取图幅基本信息”实现对象类属性数据的部分自动继承.并不是所有要素类的属性都可以继承,部分综合性属性需要逐个输入,进而完善对象类属性数据.除标准内图框外,其余综合要素类均为区文件,这些综合要素类数据输入时应首先根据综合要素类对应的地质含义建立它的临时区文件.其次,考虑到建立拓扑关系的实体没有带空间数据库标准的结构,因此,需要把新建的综合要素类合并到综合相应的空间要素类,以便整合和获得数据结构,在此基础上完成综合要素类的数据输入.通常,一个要素类的所有对象有相同的行为和属性,但并不是所有的对象共享相同的属性域.当一个要素类的对象使用不同的属性域时,使用不同属性域的对象就构成要素类或表的子类型.子类型的使用使得数字地质调查系统空间数据库建立时,不需要进行图层剥离,而是通过子类型标识中唯一的属性字段进行图层的区分,大大提高了信息组织的完整性、灵活多样性.地质体面实体和地质界线的子类型分别如表2、3所示.数字地质调查系统空间数据库建设实现了自动给要素类赋ID值:系统可以为每一个要素类赋ID号,也可一次性的对所有要素类(综合要素类、基本要素类)赋ID 值.自动赋地质界线两侧的地质体代号:以图幅为单位,自动将所有地质体界线两侧的地质体代号赋给相应地质界线的左地质体代号、右地质体代号属性中;自动给断层编号字段加图幅编号;选择产状合并到空间数据库(产状无属性):系统可以将不带属性结构的产状文件合并到空间数据库的产状要素类.同时,数字地质调查系统提供了一系列辅助建库工具,解决了建库技术流程中的可操作性问题.建库工具主要包括3个方面.(1)属性编辑与全局管理工具属性编辑与全局管理工具实现了要素类从空间到属性、从属性到空间的整合以及对基本要素类、综合要素类和对象类的综合管理.(2)数据一致性检查工具数据一致性检查工具从两个方面检查:①对区和线的拓扑错误以及线、弧一致性进行检查.②检查基本要素类和对象类的一致性:包括对象类存在,要素类必须存在;从要素类提取的对象类与已经存在的对象类必须一致.(3)属性与制图信息整合工具属性与制图信息整合工具从3个方面检查:①检查地质体面实体的地质代号与图形参数(颜色)是否一致,包括一种地质代号所对应的地质体颜色是否唯一,一种地质体颜色所对应的地质代号是否唯一;②检查地质界线代码与线型是否一致;③检查产状类型名称、产状类型名称代码、产状是否一致.此外,在地质图空间数据库建库过程中,如果已经做了大量工作,再重新拓扑,原有的区文件信息就会丢失,为了解决这个问题,数字地质调查系统提供了“生成label点文件(带参数)”,通过区文件生成的label点既能记录区属性,也能记录区参数.当重新拓扑重建时,原先生成的区的颜色和属性均丢失,可以利用label 点与区合并的功能恢复大部分图元的属性和参数.地质图空间数据库建库过程主要体现在对空间数据、属性数据的操作和数据质量的检查上.整个流程中,首先应该注意空间数据质量.换句话说,在空间数据库操作窗口之前,应反复检查编稿地质图,消除所有制图问题,主要包括以下几个方面. (1)数字地质调查系统空间数据库要求坐标系类型为投影平面直角,椭球参数为“北京54”或“西安80”,投影类型为高斯克吕格.(2)空间数据质量:①无重叠线、重叠坐标;②无悬挂线,不作为地层分界线的断层的悬挂线要保留,其他由此产生的悬挂弧段要删除;③系统参数设置中的结点、裁剪搜索半径设置不大于10-9;④结点的建立,包括断层切割地质体,水系的主干与支流;⑤地层接触关系正确,地质界线压盖合理;⑥不同图层共用界线一致(图层套合);⑦多边形要封闭;⑧统一每个图层的投影参数和TIC点信息.元数据是“关于数据的数据”或“关于信息的信息”,在地理信息系统中用于描述地理数据集的内容、质量、表示方式、空间参照系、管理方式以及数据集的其他特征,它是信息化社会中地学信息共享的关键,并作为“数字地球”的六大技术之一,引起了全球的高度重视[10].可扩展标记语言(Extensible Markup Language,XML)是目前使用最广泛的结构化语言,可以满足元数据标准的定义、表达、验证、检索等操作需要[11].元数据采集应严格按照《地质信息元数据标准》(DD2006-05)和元数据库采集说明书,尽量系统、完整、全面地反映数据库的详细情况和状态:包括图幅基本信息、处理过程、属性结构等.地质图空间数据库是以图幅方式组织的,利用数字地质调查系统可以进一步整理和使用多个图幅下的地质图空间数据库成果数据.包括根据需要加载多幅空间数据库数据;交互式查询和检索不同要素类属性;地质要素检索,检索条件包括要素类到对象类、对象类到要素类、对象类到对象类的检索,用户可自选;根据地质年代检索要素类;地理内容的检索;专题图层的生成.(1)通过建立元数据库,实现对区域地质空间信息的编目、管理与发布.(2)开发完成了基于元数据的空间查询检索系统,实现了基于标准分幅数据的空间查询、输入极值坐标与拐点坐标串的空间范围查询、按整装勘查区、成矿远景区与成矿区带业务数据空间查询、按省地级市范围行政区查询、按矩形或多边形的范围查询以及结合元数据中关键词的属性查询.通过检索查询使用户了解图幅的空间位置、图幅区调与数据库相关信息以及数据存放与借阅的相关信息.(3)区域地质图空间数据库的建设为重要矿产资源调查评价、基础地质调查等提供基础性数据,为开展矿产资源潜力评价和整装勘查提供基础性数据,为社会经济的发展提供了强有力的支撑与服务.(4)利用区域地质图空间数据库形成的图件,快速编制如交通工程前期论证、施工勘查、水利、电力工程施工勘查等方面的图件,更好地服务于相关专业,从而获得更大的经济效益和社会效益.数字地质调查系统采用Geodatabase建立面向对象的数字地质图空间数据库,可以从地学空间概念的抽象到数据模型的物理实现保持一致,而且过渡自然,不需要复杂的模型转换.Geodatabase数据模型使得数据库的某一字段将不再只存储地学数据类型,而是一个定义了其行为、包含对象属性的数据[12],同时,使得各空间实体的拓扑关系能够直观反映,数据精度得到提高,建库质量得到保障,有效降低了数据冗余、减轻了建库工作量.地质图空间数据的建设、数据整理以及相关服务产品的开发为地质人员开展矿产资源潜力评价、整装勘查提供了数据支撑和强有力的服务,使地质资料更好地为国土资源合理开发利用服务,为新开展的国土资源调查、矿产资源规划、矿产开发、地质环境及灾害治理等工作提供了快速方便、准确的基础地质信息.【相关文献】[1]李超岭.数字地质调查系统操作指南[M].北京:地质出版社,2011: 108—155.[2]刘锋英,李晨阳,李军,等.面向对象的地质图数据模型研究与实践[J].地质通报,2004,23(8):816—822.[3]中国地质调查局.DD 2006-06数字地质图空间数据库标准[S].2006.[4]李超岭,于庆文,杨东来,等.PRB数字填图技术研究[J].地球科学, 2003,28(4):377—384.[5]李超岭,张克信,于庆文,等.数字填图中不同阶段数据模型的继承技术[J].地球科学——中国地质大学学报,2004,29(6):745—752.[6]李超岭,张克信,墙芳躅,等.数字区域地质调查系统技术研究[J].地球科学进展,2002,17(5):763—768.[7]李超岭,于庆文,张克信,等.数字区域地质调查基本理论与技术方法[M].北京:地质出版社,2003.[8]李丰丹,李超岭,刘畅,等.数字地质调查系统中空间数据库建库流程关键技术的解决方案[J].地质通报,2008,27(7):945—955.[9]李超岭,张克信,于庆文,等.数字地质填图PRB粒度理论框架研究[J].地质通报,2008,27(7):980—985.[10]赵永平,过静君,陈爱军.Metadata共享体系的实现模型[J].清华大学学报,1999,39(12):90—93.[11]冯敏,诸云强,王卷乐,等.分布式多标准地学元数据共享研究与实践[J].地理与地理信息科学,2007,23(11):8—13.[12]徐翠玲.基于Geodatabase建立数字地质图数据库的方法与实践[J].测绘学报,2008,33(3):176—177.。

空间数据库建库的步骤

空间数据库建库的步骤

空间数据库建库的步骤在地理信息系统的建设中,基础地形库的建设大概要占到整个系统的70%左右。

由此可以看到数据库的建设在GIS 系统的建设过程中占有极其重要的地位。

但是,在建库的过程中总会碰到各种各样的问题,从而导致建库的困难,甚至无法完成建库的工作。

要解决建库遇到的各种问题,顺利的完成建库,就要对建库的整个过程进行分析,从中找出影响建库的最主要的因素,并认真的分析这些因素产生的根本原因,制定出解决这些问题的解决方案,从而才能有意识的,有计划的消除在工程实践中各种不确定和确定因素对建库的影响,从而顺利的建库。

从整个的建库过程来看,建库主要由以下3个过程组成:1、数据库建模过程。

这一过程主要是根据行业应用特点及对其的理解,制定出比较规范的数据规范,在逻辑上建设数据库。

2、数据监理过程。

这一过程主要是检测数据的正确性,从而保证建库的准确性。

3、利用各种工具将各种数据入库的过程。

此过程主要是将可以得到的各种数据纸制数据,矢量数据,栅格数据,遥感数据等快速、准确的入到库中。

下面对以上三个过程在建库中的作用进行详细分析:一数据建模过程在数据建模过程中,所作的工作主要是根据对行业的理解,在逻辑和概念上对数据库进行设计,其影响的是数据库建设完毕后的通用性和可扩展性,和建库遇到的各种问题(主要为数据问题)没有十分必然的联系,故它不是影响建库的最主要的矛盾。

二数据入库过程在数据入库过程中,其核心内容是如何依据所制定的数据规范将各种格式的数据,准确的、快速导入数据库中。

这个过程和数据有直接的接触,因此值得分析。

这一环节遇到的问题,归根结底来说,就是如何解决不同开发平台之间数据交流的问题,即多格式数据源集成的问题。

目前,实现多源数据集成的方式大致有三种:即:数据格式转换模式,数据互操作模式,直接数据访问模式。

1.数据互操作模式数据互操作模式是OpenGIS consortium(OGC)制定的规范。

这种模式和数据入库的思路不同,故不作深入讨论。

地质图空间数据库建库工作流程与技术要求

地质图空间数据库建库工作流程与技术要求

区域地质调查地质图空间数据库建库工作操作流程数字填图系统RGMAPGIS(3.0版)建立了基于地理数据库模型的区域地质调查地质图空间数据库,相应发布了《地质图空间数据库标准》20050303(送审稿),提出了建立地质图空间数据库的数据模型、地质图对象分类、编码要求及数据项描述内容。

一、地质图空间数据库及建库工作流程《地质图空间数据库标准》以地理数据库数据模型和PRB数据模型为基础,提出建立区域地质调查地质图空间数据库的技术要求。

1、地理数据库数据模型地理数据库GeoDatabase是为了更好的管理和使用地理要素数据,而按照模型和规则组合起来的地理要素数据集。

GeoDatabase在地理相关模型的基础上,在以下方面进行了扩展:支持复杂网络、支持要素类之间的关系Relationship、支持面向对象Object-Oriented。

GeoDatabase对地理要素类和要素类之间的相互关系、几何网络、属性表对象、注释类等进行有效管理。

GeoDatabase把地理数据组织成层次型的数据对象。

包括对象类Object Classes、要素类Feature Classes,要素数据集Feature Datasets。

一个对象类在地理数据库中是一个表Table,存储非空间数据。

一个要素类是具有相同几何类型和相同属性的要素的集合。

一个要素数据集是共享空间参考系统的要素类的集合。

GeoDatabase使空间要素的定义更接近现实世界,这种面向对象的数据模型,使用户可以根据具体的需要进行扩展,具有用户定义的特征。

2、地质图空间数据库基于PRB数据模型和地理数据库数据模型的地质图空间数据库将地质图对象划分为基本要素数据集、综合要素数据集、外挂表数据集、图式图例(工程)等5个要素数据集,包括15个基本要素类、11个对象类、8个综合要素数据集构成。

基本要素数据集:1地质体面实体GEOPYGON2地质界线GEOLINE3脉岩DIKE4蚀变(点)ALTERA TION5矿产地MINERAL_PNT6产状A TTITUDE7样品SAMPLE8照片PHOTO9素描SKETCH10化石FOSSIL11同位素年龄ISOTOPE12火山口CRA TER13钻孔DRILLHOLE14泉SPRING15河流海岸线COASTING综合要素数据集:16构造变形带TECOZONE17蚀变带(面)ALTERA TION18变质相带METAMOR_FACIES19混合岩化带MIGMA T20矿化带MINERAL_ZONE21火山岩岩相VOLCA_FACIES22滑坡体23标准图框MAP_FRAME对象数据集:24沉积(火山)地层单位STRA TUMS25侵入岩岩石年代单位INTRU_LITHO_CHRONO26侵入岩谱系单位INTRU_PEDIGREE27变质岩地(岩)层单位METAMORPHIC28特殊地质体SPECIAL_GEOBODY29非正式地层单位INF_STRA TA30断层FAULT31脉岩DIKE_OBJECT32戈壁沙漠DESERT33冰川与终年积雪FIRN_GLACIER34面状水体与沼泽W A TER_REGION外挂表数据集35图式图例(工程)36图切剖面CUTTING_PROFILE37综合柱状图SYHTHETICAL_COLUMN38图例LEGEND39其它3、数字填图系统RGMAP不同阶段数据的继承在不同PRB阶段数据存放、交换和传递过程中,数据继承如下:(1)PRB野外手图库完全继承了PRB原型库的数据结构与内容;(2)图幅PRB库完全继承了PRB野外手图库的空间数据结构与内容,并共享PRB野外手图库非结构化的数据;(3)PRB实际材料图部分继承了PRB图幅库的空间数据结构,采用线—线,面—线属性自动复制技术实现部分继承;4空间数据库部分继承实际材料图库的空间数据结构,包括13个野外数据采集层及geopoly.wp,geoline.wl。

地形图数据建库基本流程.ppt

地形图数据建库基本流程.ppt

数据加工概述
❖ 数据加工是针对经地形图数字化或其它方式 生成的DWG数据,进行满足GIS数据入库要 求的加工处理,包括数据编辑、提取、接边 及检查等多项作业,最后输出符合《北京市 基础地理信息矢量数据交换格式要求(试 行)》的规定VCT交换格式
应用环境
❖ 软件
Autodesk Map 3D 2005 AutoCAD数字化生产辅助软件的地形图修测数据
修改符号宽度
❖ 针对带宽度的符号线要素,欲改变其宽度, 只需根据命令区提示,给定新的宽度w,即 可得以修改。
查看符号方向
❖ 提取或修改的线要素,不能确定其方向时, 点击此项,根据命令区提示选取对象要素后, 在图形上会出现方向箭头
符号反向
❖ 点击此项,根据命令区提示选取对象要素后, 符号方向即被改变
❖ 逐层逐要素检查地物代码及放置图层是否正确并修 改;
❖ 高程点、等高线必须正确加赋高程值,点、线的 “Z”值必须与其高程相同;
技术要求
❖ 对原图中同一线要素不连贯的情况,尤其是 道路层,要对线要素进行连续性编辑;
❖ 检查点、线要素符号生成是否正确并修改。 若发现错误需要重新采集时,线要素的采集 方向一般约定为前进方向左推,如有不同 (如23402地下建筑物入口)命令行将提示 采集顺序;
数据加工
❖ 数据加工概述 ❖ 应用环境
❖ 检查、修改要素的图形及代 码
❖ 采集道路中线并加赋属性 ❖ 加水系名称属性 ❖ 加桥标识点 ❖ 处理名称注记(BJ10)层
文字
❖ 线要素接边 ❖ 提取、编辑面要素 ❖ 建立面拓扑 ❖ 面要素接边 ❖ 制作全要素、面要素检查图 ❖ 屏幕查看面要素和全要素检
查图中的错误并修改 ❖ 交换格式转换
❖ 依据《北京市大比例尺数字地形图要素分类与代码 标准》,按地形图要素类别将数据分为十二大类, 20个Coverage图层,对应为31个ArcSDE Geodatabase要素类。

数字地质图空间数据库建库技术流程

数字地质图空间数据库建库技术流程
数字地质图空间数据库建 库技术流程及要求
地质图空间数据库建库技术流程及要求
地质图空间数据库数据模型 地质图空间数据库建库技术流程 地质图空间数据库建库技术要求 空间数据库检索
一、地质图空间数据库数据模型
15
8
5


12




















一、地质图空间数据库数据模型
1、基本要素类数据输入
地质体面实体属性完善注意事项(一)
地质体面实体属性录入正确是对象类提取和地质界线左右地质体 赋值的关键;
同一类地质体赋相同的参数,其地质代号保证唯一; 用岩性花纹、第四系成因类型代码等来区分具有同一地质代号的
不同类地质体时,地质体名称应按照《细则》的相应要求加以区 分; 不同时代同一岩性的脉岩对应不同的对象类,当用相同的地质代 号和颜色表示时,其地质体名称用“时代+岩性+岩脉”表示;
❖ 综合要素类与基本要素类共享空间参照系。 ❖ 除标准图框外,其他七类综合要素类都用多边形表示,不
参与空间拓朴,与地质体面实体为覆盖关系。
一、地质图空间数据库数据模型
(三)对象数据集
沉积(火山)岩岩石地层单位(_Strata) 侵入岩岩石年代单位(_Intru_Litho_Chrono) 侵入岩谱系单位(_Intru_Pedigree) 变质岩地(岩)层单位(_Metamorphic)
一、地质图空间数据库数据模型
(二)综合要素数据集 矿化带(_MINERAL_ZONE.wp) 火山岩相带(_VOLCA_FACIES.wp) 大型滑坡(崩塌)体(_LANDSLIDE.wp) 标准图框(内图框)(_MAP_FRAME.wl)

1∶25万地质图空间数据库回朔性建库工作方法

1∶25万地质图空间数据库回朔性建库工作方法

1∶25万地质图空间数据库回朔性建库工作方法作者:余若同熊豫佳来源:《科技创新导报》 2014年第4期余若同熊豫佳(江西省地质调查研究院江西南昌 330030)摘要:针对现正数字填图系统逐渐完善,大量野外工作完成,区调项目结束,并建立基于5万细则版本的数据库。

该文针对中国地调局战略远景矿产调查成果提交要求下的数字填图建库方法进行了简单讨论。

关键词:数字填图区调矿调建库中图分类号:p623.7 文献标识码:A 文章编号:1674-098X(2014)02(a)-0253-01数字填图(RGMAPPING)软件是中国地调局规定在今后区调矿调工作中必须使用的软件。

主要分为PRB库、实际材料图库、空间数据库等过个子模块,而空间数据库则是区调矿调最终成果的数字体现,其对原始文件属性继承、线区文件的拓扑关系、属性建立等有非常严格的要求。

那么针对原来基于5万细则版本建立的数据库,可以按以下步骤进行回朔性建库。

1 前期准备工作建立相应文件夹,在文件夹中建立:误差校正、原始文件夹、标框、数据编辑处理等文件夹,便于后期工作。

建立标准图框标准图框主要用于以下几个方面:(1)检查原数据的图框与新图框是否吻合。

(2)数据在投影变换时,需拷贝标准图框的TIC点及投影参数;(3)在检查线弧一致性时,需要把内图框作为检查要素之一。

标准图框一旦进行编辑处理,TIC及投影参数就会丢失。

2 数据源分析(1)对原数据进行拓朴、属性、线划质量等各方面进行分析,以确定建库流程。

一般数据分两种,一是符合2.0标准的数据,二是符合制图标准的数据。

数据源分析包括:数据的坐标系统、地质界线与多边形的套合、数据的拓朴是否正确,属性检查。

以此来判断数据符合哪一类,并制定相应的工作流程。

下面着重说明符合制图数据的建库流程。

(2)误差校正:把原数据拷贝到误差校正文件夹中,若新生成的标准图框与原数据的图框吻合很好,无需误差校正,若有差别,需做误差校正。

提取内图廓线及公里网。

中国地质调查局工作标准-地质图空间数据库建设标准

中国地质调查局工作标准-地质图空间数据库建设标准

中国地质调查局工作标准地质图空间数据库建设工作指南(2.0版)2001-06-01发布2001-06-01试用中国地质调查局发布前言建立地质图空间数据库,旨在对以图件为基础的地质信息(传统的文字报告及图件),利用GIS(地理信息系统)技术将信息数字化,为基础地质研究、国土资源合理开发利用、矿产资源评价、国民经济建设、制定区域规划、保护人类赖以生存的地质环境提供有效的数字化信息,实现全国基础地学数据信息共享及信息社会化服务,提高其利用程度和使用价值,并为地质科学的信息化、网络化建设提供数据源。

为使地质图空间数据库建设项目在统一规范的框架内正常有序的开展,确保该项工作的完成,特制定了本工作指南。

本工作指南,主要参考“数字化地质图图层及属性文件格式[ DZ/T 0197-1997]”国家行业标准,对其中的相关内容直接引用,同时参考并引用其它相关标准,结合几年来地质图空间数据库建设工作实际而制定。

特别感谢李晨阳、李裕伟、姜作勤等同志在工作指南起草和执行过程中给予的大力支持。

本工作指南详细规定了建立地质图空间数据库的有关图层划分、工作流程、属性格式、数据内容、数据文件格式,以及质量保证要求、成果汇交办法等。

本工作指南由中国地质调查局提出并归口。

本工作指南由中国地质调查局发展研究中心负责起草。

本工作指南主要起草人:杨东来肖志坚李军李超岭李景朝田文新解立业本工作指南由中国地质调查局信息资料处负责解释。

目录1 适用范围(1)2 引用标准(1)3 术语定义(1)4 图元及TIC点编号规则(2)4.1图元编号(2)3.2 TIC点编号规则(2)5、图层及属性表命名规则(2)5.1 图层命名规则(2)5.2 属性表命名规则(3)5.3 数据项名及代码(3)6 图层划分(3)7.属性表格式与说明(2)7.1 图幅基本信息图层(2)7.2 水系图层(4)7.3 交通图层(5)7.4 居民地图层(5)7.5 境界图层(6)7.6 地形等高线图层(7)7.7 地层图层(8)7.8 火山岩图层(12)7.9 非正式地层单位图层(18)7.10侵入岩(包括变质变形侵入体)图层(19)7.11 脉岩图层(27)7.12 围岩蚀变图层(28)7.13 混合岩化带、变质相带图层(29)7.14 断层图层(32)7.15构造变形带图层(33)7.16 矿产图层(35)7.17 产状符号图层(37)7.18其它图元图层(38)8 元数据文件格式(44)9 工作流程(44)9.1 项目组织(46)9.2 资料准备(46)9.3 图件扫描(48)9.4 图形矢量化(48)9.5 点线编辑(48)9.6 图面检查(48)9.7 图形校正(49)9.8 建立拓扑(49)9.9 建立分层文件(50)9.10 属性编辑(50)9.11 属性录入(50)9.12 属性一致性检查(50)9.13 图面整饰(50)9.14 投影转换(50)9.15 成果输出(51)10 质量监控(52)10.1质量监控体系(52)10.2 数据质量监控(52)11 成果汇交(59)11.1 成果汇交内容(59)11.2 汇交数据文件格式(60)11.3 成果质量检查验收内容(61)11.4 成果汇交注意事项(62)11.5 验收数据检查方法(63)11.6 检查评分方法(68)11.7 数据复核(70)12 1:25万和1:5万野外区调成果的空间数据库的建库方法(71) 12.1 建库原图(71)12.2 主要工作流程(71)附录A :地质年代单位符号及代码附件 1 :空间数据库工作日志表附件 2 :空间数据库建库工作报告编写提纲地质图空间数据库建设工作指南(2.0版)1 适用范围地质图空间数据库建设工作指南(以下简称指南)适用于1:250000—1:50000地质图按图幅进行数据采集、存储管理、检索、输出和共享,其它比例尺地质图建立空间数据库可参照使用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

构造变形带(_TECOZONE.wp) 蚀变带(面)(_ALTERATION_POLYGON.wp) 变质相带(_METAMOR_FACIES.wp) 混合岩化带(_MIGMATITE_ZONE.wp)
一、地质图空间数据库数据模型
(二)综合要素数据集

矿化带(_MINERAL_ZONE.wp) 火山岩相带(_VOLCA_FACIES.wp) 大型滑坡(崩塌)体(_LANDSLIDE.wp) 标准图框(内图框)(_MAP_FRAME.wl)
一、地质图空间数据库数据模型
(一)基本要素数据集

地质体面实体(_GEOPOLYGON.wp)
地质(界)线(_GEOLINE.wl)
河、湖、海、水库岸线(_LINE_GEOGRAPHY.wl) 地质体面实体:除地质体之外还包含戈壁、沙漠、冰川与终年积雪、 面状水体与沼泽等参加空间拓扑的地理实体 。 地质界线:包含地层界线、完整的断层(遥感解译断层中未经地质 勘查证实的和隐伏断层放入整饰图层)、参加拓扑的水体界线 。 河、湖、海、水库岸线:包含1:25万地形图中所有的水体界线。
一、地质图空间数据库数据模型

断层对象类从地质界线( _GEOLINE.wl )中提取 图幅基本信息从标准图框(_MAP_FRAME.wl )中提取 其它10个对象类皆从地质体面实体 (_GEOPOLYGON.wp)中提取
一、地质图空间数据库数据模型
(四)独立要素类

是一个不属于任何 要素数据集的要素 类
空间数据操作
属性数据操作
在转入空间数据库之前,首先对空间数据进行 质量检查,如拓扑错误检查、线弧一致性检查 、地质界线压盖关系检查等
误差点产生的原因: 拓扑造区时搜索半径设置太大,一般建议设置为10-9 就可避免造区时丢点 矢量化时坐标点距离太近,不必修改
(二)实际材料库转入空间数据库
①打开实际材料库
Hale Waihona Puke 一、地质图空间数据库数据模型
(一)基本要素数据集

脉岩(点)(_DIKE.wt)


蚀变(点)(_ALTERATION_PNT.wt)
矿产地(点)(_MINERAL_PNT.wt) 产状(_ATTITUDE.wt) 样品(_SAMPLE.wt) 摄像(照片)(_PHOTOGRAPH.wt)
数字地质图空间数据库建
库技术流程及要求
地质图空间数据库建库技术流程及要求

地质图空间数据库数据模型
地质图空间数据库建库技术流程
地质图空间数据库建库技术要求 空间数据库检索
一、地质图空间数据库数据模型
15 个 基 本 要 素 类
8 个 综 合 要 素 类
12 个 对 象 类
5 个 独 立 要 素 类
二、地质图空间数据库建库技术流程
成果地质 图数据 拓扑重建 及修改 否 合格 建立空间数据库 并部分继承实际 是 材料图的属性 整理提交成果
图形数据 质量检查
基本要素 和综合要 素
自动赋ID值 压缩 存盘
要素类属 性录入 属性数据 质量检查 否 合格 是 从要素 类提取 对象类
是 合格 否
质量 检查 对象类 数据录 入
一、地质图空间数据库数据模型
(一)基本要素数据集

素描(_SKETCH.wt)


化石(_FOSSIL.wt)
同位素测年(_ISOTOPE.wt) 火山口(_CRATER.wt) 钻孔(_DRILLHOLE.wt) 泉(_SPRING.wt)
一、地质图空间数据库数据模型
(二)综合要素数据集
1、基本要素类数据输入
地质体面实体属性完善注意事项(一)

地质体面实体属性录入正确是对象类提取和地质界线左右地质体 赋值的关键;

同一类地质体赋相同的参数,其地质代号保证唯一; 用岩性花纹、第四系成因类型代码等来区分具有同一地质代号的
不同类地质体时,地质体名称应按照《细则》的相应要求加以区
分;
②更新空间数据库 实际材料图内容
③打开空间数据库
实际材料库中进行更新空间数据库实际材料图内容的操作时,只是进行文件的备份和生 成新文件,新生成的文件均无内容,执行自动合并实际材料图到空间数据库的操作,才 把实际材料图中各图层的内容合并到空间数据库的相应图层中。在面、线、点属性的操 作过程中,随时可以把实际材料图中修改的文件属性转入到空间数据库中,比如在对 Geoline文件修改过程中,如果觉得有必要,可随时把修改后的内容更新到空间数据库中, 只要在空间数据库组织下拉菜单中执行自动合并实际材料图到空间数据库的操作即可以 把实际材料图中的内容更新到空间数据库。
一、地质图空间数据库数据模型 (二)综合要素数据集

综合要素类与基本要素类共享空间参照系。 除标准图框外,其他七类综合要素类都用多边形表示,不 参与空间拓朴,与地质体面实体为覆盖关系。
一、地质图空间数据库数据模型
(三)对象数据集

沉积(火山)岩岩石地层单位(_Strata) 侵入岩岩石年代单位(_Intru_Litho_Chrono) 侵入岩谱系单位(_Intru_Pedigree) 变质岩地(岩)层单位(_Metamorphic)

不同时代同一岩性的脉岩对应不同的对象类,当用相同的地质代
号和颜色表示时,其地质体名称用“时代+岩性+岩脉”表示;
地质体面实体属性完善注意事项(二)

对于非正式填图单位的标志层和透镜体,地质体面实体代码用“所 在地质体代号+岩性代号”表示,地质体面实体名称用“所在地质 体名称+岩性”表示(如PmM表示二叠纪马尔争组大理岩);

特殊地质体的地质体面实体代码用“时代+岩性代号表示 (GB/T958-99)”,地质体面实体名称用“时代+岩性代号对应 的中文岩性名称”表示 (如P@1Σ表示早二叠世超镁铁质岩)
一、地质图空间数据库数据模型
(三)对象数据集

特殊地质体(_Special_Geobody) 非正式地层单位(_Inf_Strata) 断层(_Fault) 脉岩(面)(_Dike_Object)
一、地质图空间数据库数据模型
(三)对象数据集

戈壁沙漠(_Desert) 冰川与终年积雪(_Firn_Glacier) 面状水域与沼泽(_Water_Region) 图幅基本信息(_Sheet_Mapinfo)
相关文档
最新文档
