燃油蒸汽锅炉原理和结构
燃油燃气锅炉结构图
燃油燃气锅炉不同于燃煤锅炉，它需要使用燃烧器将燃料喷入锅炉炉膛，采用火室燃烧而无须使用炉排设施。
由于该锅炉燃烧后均不产生燃料灰渣，故燃油燃气锅炉无须排渣设施。
喷入炉内的油、气如果与空气在一定范围内混合或熄灭，就容易爆炸。
因此燃油燃气锅炉均需采用自动化的燃烧与控制系统。
其结构图如下图所示：
该锅炉的主要工作原理是:利用燃料燃烧后释放的热能或工业生产中的余热传递给容器内的水，使水达到所需要的温度或一定压力蒸汽的热力设备。
锅炉在“锅”与“炉”两部分同时进行，水进入锅炉以后，在汽水系统中锅炉受热面将吸收的热量传递给水，使水加热成一定温度和压力的热水或生成蒸汽，被引出应用。
在燃烧设备部分，燃料燃烧不断放出热量，燃烧产生的高温烟气通过热的传
播，将热量传递给锅炉受热面，而本身温度逐渐降低，最后由烟囱排出。
具有以下这些特点：
1.节能：作为国内工业锅炉制造有独到见解的来说，其生产的天然气锅炉辐射受热面为全波纹炉胆，对流受热面采用螺纹烟管，受热面大，锅炉产热出力足、热效率能高达92%以上，高于国家规定，节能性更好。
2.环保：燃油（气）是一种清洁能源，在燃烧时不产生有害气体和烟尘，极大地缓解了日益严重的空气污染，各地也纷纷出台相关的政策鼓励该类型的锅炉的使用。
以上就是今天分享的全部内容，感谢大家一直以来的阅读与支持。
燃料锅炉的工作原理和系统图详解
锅炉是一种能量转换设备，它是利用燃料燃烧释放的热能或其他热能将工质水或其他流体加热到一定参数的设备。
按照燃料分类锅炉可分为燃气锅炉、燃油锅炉、燃煤锅炉和燃生物质锅炉四种。
那么不同燃料锅炉的工作原理和系统图又是怎样的呢？1、燃气锅炉燃气锅炉工作原理为天然气在炉内燃烧释放出来的热量，加热锅内的水，水在锅(锅筒)中不断被炉里气体燃料燃烧释放出来的能量加热，温度升高并产生带压蒸汽或热水。
燃气锅炉运行系统分为烟风系统和水系统。
烟风系统：燃料燃烧-炉膛-二回程烟管（-三回程烟管）-节能器-冷凝器-烟道；水系统：锅炉原水-软化水箱-锅炉-蒸汽或者水-蒸汽或者供暖管道。
2、燃油锅炉燃油锅炉最基本的部件是“锅”和“炉”两大部分。
锅是锅炉设备中的汽水系统，是水变成汽或热水的吸热部分；炉是锅炉设备中的燃烧系统，是油与空气发生化学反应产生高温火焰和烟气的放热部分。
燃油锅炉工作原理为油在炉内燃烧产生火焰和高温烟气，通过火焰和高温烟气不断将热量传递给锅内的水，水会在锅内不断流动循环，吸热升温汽化（热水锅炉达不到沸腾温度）从而产生蒸汽和热水。
3、燃煤锅炉燃煤锅炉以大型循环流化床锅炉为例，其工作原理为：燃料经破碎机破碎至合适的粒度后，经给煤机从燃烧室布风板上部给入，与燃烧室炽热的沸腾物料混合，被迅速加热，燃料迅速着火燃烧，在较高气流速度的作用下，充满炉膛，并有大量的固体颗粒被携带出燃烧室，经气固分离器分离后，分离下来的物料通过物料回送装置重新返回炉膛继续参与燃烧。
经分离器导出的高温烟气，在尾部烟道与对流受热面换热后，通过除尘器，由烟囱排出。
以上所述的煤、风、烟系统称为锅炉的燃烧系统，即一般说的“炉”。
另一方面，锅炉给水经水泵送入省煤器预热，再进入汽包，然后进入下降管、水冷壁被加热并蒸发后又回到汽包，经汽水分离后蒸汽进入过热器升温后，通过主蒸汽管道送到用户处。
上述为汽水系统，即一般说的“锅”。
总的来说，炉的任务是尽可能组织高效的放热，锅的任务是尽量把炉的热量有效的吸收，锅和炉组成了一个完整的能量转换和蒸汽产生过程。

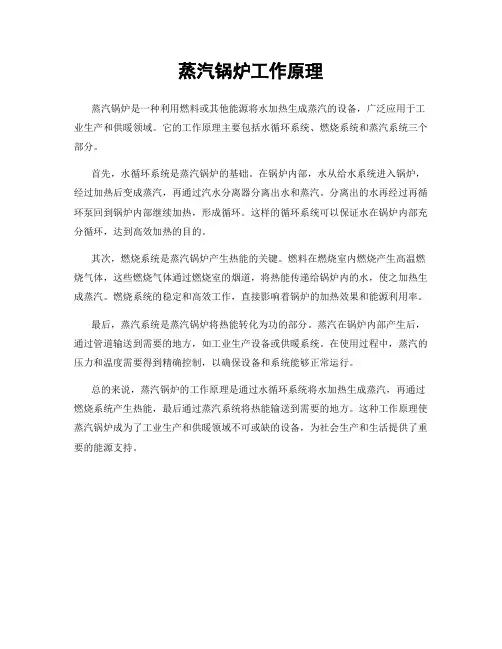

蒸汽锅炉工作原理
蒸汽锅炉工作原理
蒸汽锅炉是一种利用燃料或其他能源将水加热生成蒸汽的设备，广泛应用于工业生产和供暖领域。
它的工作原理主要包括水循环系统、燃烧系统和蒸汽系统三个部分。
首先，水循环系统是蒸汽锅炉的基础。
在锅炉内部，水从给水系统进入锅炉，经过加热后变成蒸汽，再通过汽水分离器分离出水和蒸汽。
分离出的水再经过再循环泵回到锅炉内部继续加热，形成循环。
这样的循环系统可以保证水在锅炉内部充分循环，达到高效加热的目的。
其次，燃烧系统是蒸汽锅炉产生热能的关键。
燃料在燃烧室内燃烧产生高温燃烧气体，这些燃烧气体通过燃烧室的烟道，将热能传递给锅炉内的水，使之加热生成蒸汽。
燃烧系统的稳定和高效工作，直接影响着锅炉的加热效果和能源利用率。
最后，蒸汽系统是蒸汽锅炉将热能转化为功的部分。
蒸汽在锅炉内部产生后，通过管道输送到需要的地方，如工业生产设备或供暖系统。
在使用过程中，蒸汽的压力和温度需要得到精确控制，以确保设备和系统能够正常运行。
总的来说，蒸汽锅炉的工作原理是通过水循环系统将水加热生成蒸汽，再通过燃烧系统产生热能，最后通过蒸汽系统将热能输送到需要的地方。
这种工作原理使蒸汽锅炉成为了工业生产和供暖领域不可或缺的设备，为社会生产和生活提供了重要的能源支持。
锅炉的构造及工作原理
2.2 链条炉的工作原理
煤斗中的煤落在炉排上进入炉膛，在炉膛中， 煤斗中的煤落在炉排上进入炉膛，在炉膛中，燃料中 的可燃物质与通风系统送进的空气混合，着火燃烧， 的可燃物质与通风系统送进的空气混合，着火燃烧，释放 出热量，通过辐射、对流传热作用， 出热量，通过辐射、对流传热作用，将热量传递给锅炉的 受热面，然后传递给锅水，而使水温不断升高， 受热面，然后传递给锅水，而使水温不断升高，汽化为蒸 经过汽水分离进入主汽阀供给用汽设备。 汽，经过汽水分离进入主汽阀供给用汽设备。给水系统不 断补充蒸发的水量，烧尽的炉渣由尾部除渣机排出， 断补充蒸发的水量，烧尽的炉渣由尾部除渣机排出，烟气 则经过除尘器由烟囱排入大气。 则经过除尘器由烟囱排入大气。 链条炉工作过程有三个基本过程 (1)燃料的燃烧过程； (1)燃料的燃烧过程； 燃料的燃烧过程 (2)炉与锅的传热过程 (2)炉与锅的传热过程； 炉与锅的传热过程； (3)水的汽化过程 (3)水的汽化过程。 水的汽化过程。
1.1-1 锅: 1.1“锅”即是锅炉容纳不各蒸汽的受压部件,它包括锅筒(汽 即是锅炉容纳不各蒸汽的受压部件,它包括锅筒( 包)或锅壳,水冷壁管,对流管束,烟管,下降管,集箱,过热器, 或锅壳,水冷壁管,对流管束,烟管,下降管,集箱,过热器, 省煤器等受压部件组成. 省煤器等受压部件组成.由此而组成完整的水和蒸汽的系 统,进行加热和汽化等过程. 进行加热和汽化等过程. 1.1-2 炉: 1.1“炉”是由燃烧设备,炉墙,炉拱和钢架等部分组成.它使燃 是由燃烧设备,炉墙,炉拱和钢架等部分组成. 料进行燃烧产生灼热烟气, 料进行燃烧产生灼热烟气,烟气经过炉膛和各段烟道向锅 炉受热面放热,最后从锅炉尾部进入烟囱排出. 炉受热面放热,最后从锅炉尾部进入烟囱排出. 1.1-3其他重要辅机： 1.1碎煤机、输煤装置、送引风机及管道、给水装置、排污 系统、水处理设备及管道、除尘及除灰系统、输渣装置、 控制系统等 1.1-4附件仪表： 1.1安全阀、水位计、压力表、温度表、流量计、压力及水 位声光报警装置、联锁保护装置等。阀门主要有主汽阀、 排污阀、止回阀等
燃气蒸汽锅炉原理
燃气蒸汽锅炉原理
燃气蒸汽锅炉是一种利用燃气燃烧产生的热能转化为蒸汽能源的装置。
其基本原理是将燃气通过燃烧室进行燃烧，产生高温燃烧气体，然后将燃烧气体传导至锅炉主体内，通过加热锅炉内部的水来产生蒸汽。
燃气蒸汽锅炉主要由燃烧器、燃气系统、燃烧室、锅炉本体和蒸汽系统等组成。
当燃气进入燃烧器时，燃气与空气混合后，在燃烧室内进行燃烧。
燃烧过程中，燃气与空气的混合比例和燃烧室内的氧气含量会影响燃烧效率和热效率。
通过燃烧，燃烧室内产生高温燃烧气体，燃烧气体通过锅炉本体的管道系统传递热量给水。
在锅炉本体内，水通过管道系统流动，被高温燃烧气体加热。
燃烧气体与水之间的热量传递使水温升高，逐渐转化为蒸汽。
蒸汽产生后，通过蒸汽系统传送至需要使用蒸汽能源的地方，如工业设备或供暖系统。
蒸汽传送过程中，需要保证蒸汽的压力和温度处于合适的范围，以满足使用需求。
蒸汽能源通过传递热量、驱动机械、进行加热或工业生产等多种方式被利用。
燃气蒸汽锅炉的工作原理可以实现高效、节能的热能转化过程。
燃气的燃烧能够产生高温的燃烧气体，利用这种高温气体将水加热并转化为蒸汽，再将蒸汽能源传输到需要的地方。
这种工作原理使燃气锅炉成为一种广泛应用于工业生产和供暖领域的热能设备。
燃油蒸汽锅炉原理和结构
燃油蒸汽锅炉原理和结构燃油蒸汽锅炉的工作原理是在燃料供应系统的控制下，将燃油喷入燃烧器燃烧室内，在燃烧室内点燃形成火焰。
同时，锅炉内部的水在锅炉系统的控制下，通过输送泵进入锅炉的水循环系统中，经过加热，水变为饱和水蒸汽或过热水蒸汽。
之后，水蒸汽通过炉排和过热器，进入蒸汽管道供热给需要的设备和系统。
燃油蒸汽锅炉一般包括燃料供应系统、燃烧系统、水循环系统和控制系统四个主要部分。
燃料供应系统包括燃油罐、燃油泵和燃油管道等，主要用于将燃油输送到燃烧器中。
燃烧系统由燃烧器、炉膛和炉排组成，主要用于将燃油燃烧为高温燃烧气体，提供热能给水循环系统。
水循环系统包括水泵、水箱、管道、阀门、加热面和冷凝器等，主要用于将水循环输送到锅炉系统中，经过加热后转化为水蒸汽。
控制系统由传感器、控制面板和自动控制设备等组成，主要用于监测和控制锅炉的运行状态，确保锅炉的安全和稳定运行。
在燃烧过程中，燃烧器内部的喷嘴通过高压燃油泵将燃油喷入燃烧室内，在燃烧室内与空气混合后形成燃烧火焰。
燃料燃烧后产生的热能通过炉墙传导给锅炉内部的水，使水的温度升高。
水蒸汽通过炉排和过热器，进一步升温和膨胀，最终进入蒸汽管道供给使用设备或系统，完成热能传递过程。
燃油蒸汽锅炉结构复杂，其主要包括炉壳、炉膛、燃烧器、过热器、烟气处理设备等。
炉壳是锅炉的主体结构，具有保温、隔热和保护内部设备的功能。
炉膛是燃烧室，内部燃烧火焰和烟气生成，并将高温烟气传导给过热器。
燃烧器是燃烧燃料的装置，通过喷嘴将燃油喷入燃烧室，确保良好的燃烧效果。
过热器是将饱和水蒸汽加热为过热水蒸汽的设备，利用高温烟气对水进行热交换。
烟气处理设备包括除尘器和脱硫设备等，用于减少燃烧产生的废气对环境的污染。
总结起来，燃油蒸汽锅炉利用燃油燃烧产生热能，将水加热为水蒸汽，通过输送系统供热给工业设备和系统。
它的主要结构包括炉壳、炉膛、燃烧器、过热器和烟气处理设备等。
燃油蒸汽锅炉具有简单、灵活、高效等优点，广泛应用于各行各业的工业生产中。
燃油锅炉构造
燃油锅炉是一种利用燃油作为燃料的热能设备，用于产生高温蒸汽或热水。
它在工业、商业和家庭中被广泛应用。
下面将详细介绍燃油锅炉的构造。
一、燃油锅炉的基本构成1. 锅炉壳体：燃油锅炉的主体部分，由钢板焊接而成。
壳体内部包含了燃烧室、水位控制装置、排烟管等重要组件。
2. 燃烧系统：燃油锅炉的燃烧系统主要由燃油喷嘴、燃烧器、点火装置和燃烧控制器组成。
燃油通过喷嘴喷入燃烧室，然后与空气混合并点燃，产生高温燃烧。
3. 加热表面：燃油锅炉内部有许多加热表面，用于将燃烧产生的热量传递给水，使其升温。
常见的加热表面有水管、烟管、回转炉等。
4. 水循环系统：燃油锅炉的水循环系统包括水箱、水泵、水位控制器、安全阀等。
水被循环引导到加热表面，在加热过程中吸收热量，然后通过水泵再次循环。
5. 排烟系统：燃油锅炉的排烟系统用于将燃烧产生的废气排放到大气中。
它包括烟囱、风机、排烟管等组件，确保燃烧废气能够有效地排出。
6. 控制系统：燃油锅炉的控制系统用于监测和控制燃油锅炉的运行状态。
它包括温度控制器、压力控制器、燃烧控制器等设备，能够实现自动控制和调节。
二、燃油锅炉的工作原理1. 燃料供给：燃油从储油罐经过输送管道进入燃油锅炉的燃油喷嘴，然后喷入燃烧室。
2. 燃烧过程：燃油与空气在燃烧室内混合，并在点火装置的作用下点燃。
燃烧产生的高温气体通过加热表面传递热量给水。
3. 热量传递：水在加热表面上吸收热量，并逐渐升温，形成蒸汽或热水。
4. 蒸汽或热水产出：经过加热后的水被泵送至需要热能的设备或管道，供应给工业生产或家庭使用。
5. 废气排放：燃烧产生的废气经过排烟系统排出燃油锅炉，排放到大气中。
三、燃油锅炉的特点和应用1. 高效节能：燃油锅炉具有高效率的热能转换，能够有效利用燃料的热值，实现节能减排。
2. 适应性广泛：燃油锅炉可以使用多种燃油作为燃料，如重油、柴油、天然气等，适应性广泛。
3. 稳定可靠：燃油锅炉采用先进的控制技术和安全装置，具有稳定可靠的性能，能够保证长时间的安全运行。
蒸汽机锅炉及结构原理
蒸汽锅炉通常由以下几个主要部分构成：锅筒（Boiler Shell）：锅炉的主体部分，它是一个密封的容器，用来盛放水和生成的蒸汽。
炉膛（Firebox or Combustion Chamber）：位于锅炉内部或底部，是燃料燃烧的地方。
燃料可以是煤炭、燃油、天然气或其他可燃气体。
燃烧系统：包括燃烧器、送风装置、点火系统等，负责将燃料点燃并控制燃烧过程，以确保燃料高效燃烧并释放热量。
受热面：水冷壁（Waterwall）：包围炉膛的壁面由一系列薄壁管组成，火焰和烟气通过水冷壁时，热量传递给管内流动的水。
烟管（Smoke Tubes）：在炉膛后部，烟气通过一组排列有序的烟管，烟管内也是水流过，进一步吸收烟气余热。
蒸汽发生区：在锅筒顶部设有蒸汽空间，水在这里受热转变为蒸汽。
给水系统：包括给水泵、供水管道和排污系统，用于向锅炉供应新鲜水并排除沉积物和污水。
安全附件：如安全阀、水位计、压力表、温度计等，用于监视和控制锅炉运行状态，确保安全。
30吨燃油蒸汽{锅炉}参数
30吨燃油蒸汽{锅炉}参数1、锅炉结构和技术参数该锅炉采用水管式结构，主要技术参数如下:（1）蒸发额定容量：30吨/小时（2）额定工作压力：1.0~1.6MPa（3）额定蒸汽温度：184~204℃（4）炉膛燃烧介质：柴油或轻质燃油（5）热效率：不小于88%（6）外形尺寸：7m x 2.8m x 3.4m（7）总重量：约18吨2、燃烧系统燃烧系统是锅炉中最重要的部分，其效率和性能取决于燃烧系统的设计参数。
该锅炉采用“燃渣旋风式锅炉”燃烧系统，主要特点如下：（1）燃油喷嘴：采用意大利进口燃油喷嘴，喷油粒子细，喷雾均匀，可以更好地保证燃料的充分燃烧。
（2）燃烧室：采用内置旋风板的燃烧室，使燃烧气流更为稳定，提高热效率。
（3）空气预热器：空气进入燃烧室前先经过空气预热器加热，可以减少供热费用和减少烟气排放。
（4）排烟管：排烟管采用多段式结构，以避免传统锅炉中常见的温度不均匀现象。
3、主要控制系统该锅炉配备了先进的控制系统，主要包括以下几个部分：（1）自动点火系统：通过预定时间启动点火机，控制燃烧器的开关，保证锅炉的正常启动。
（2）燃烧调节系统：根据锅炉运行需求，自动调节燃油和空气的混合比例，控制炉膛温度和工作压力。
（3）温度控制系统：配有高精度的温度控制器，实时监控锅炉的出口温度和燃烧室温度，保证锅炉的安全和稳定。
（4）安全保护系统：锅炉配备了多重保护系统，包括水位控制器、压力控制器、燃烧室压力和温度保护器等，确保锅炉的安全性能。
30吨燃油蒸汽锅炉是一种高效、稳定、安全、环保的锅炉设备，其参数和设计决定了其性能和效率，应用广泛于工业和商业领域。
4、性能特点（1）高效能：燃油蒸汽锅炉对燃料的利用效率高，热损失小，能够保证高效的蒸汽产生。
（2）稳定性好：该锅炉采用多重保护系统和高精度温度控制器，可以确保锅炉的安全和稳定运行。
（3）环保性好：该锅炉燃烧完燃料后排放废气净化，处理后的排放符合环保要求，对环境污染小。
蒸汽机锅炉原理图
蒸汽机锅炉原理图
蒸汽机锅炉的原理图如下：
1. 燃料供应系统：将燃料（如煤、油或天然气）送入锅炉燃烧室。
2. 燃烧室：燃料与空气混合并燃烧，释放出热能。
3. 锅炉壳体：容纳锅炉内部的各个组件，并提供安全保护。
4. 换热器：通过与燃烧产生的高温烟气接触，将烟气中的热量传递给水，使其升温并转化为蒸汽。
5. 蒸汽发生器：换热器中的水被加热至沸点，形成蒸汽。
6. 蒸汽管道：将产生的蒸汽输送到蒸汽机。
7. 蒸汽机：利用高温高压蒸汽的动力驱动机械转动，产生功效。
8. 冷凝器：将排出蒸汽的余热释放到冷却介质（如冷水或大气）中，并将蒸汽凝结成水。
9. 给水泵：将冷凝水从冷凝器中泵回锅炉，补充锅炉内的水分。
10. 控制系统：监测和控制锅炉的燃烧过程、蒸汽压力和温度，以保持锅炉的安全稳定运行。
请注意，这个原理图中不包含标题，且文中没有标题相同的文字。
蒸汽锅炉工作原理
蒸汽锅炉工作原理
蒸汽锅炉是一种利用燃料燃烧产生热能，将水加热蒸发产生蒸
汽的设备。
它是工业生产中常用的热能设备之一，广泛应用于发电、供热、蒸汽动力等领域。
蒸汽锅炉的工作原理是基于热力学和热传
导原理的，下面将从蒸汽锅炉的结构和工作过程两个方面来详细介
绍其工作原理。
首先，蒸汽锅炉的结构主要包括炉膛、锅筒、烟管、过热器、
空气预热器、除尘器等部件。
燃料在炉膛中燃烧产生高温燃烧气体，这些燃烧气体通过烟管和过热器，将水加热蒸发形成蒸汽，然后经
过空气预热器和除尘器，最终排放到大气中。
蒸汽锅炉的工作原理
可以简单概括为将燃料的化学能转化为热能，再将热能转化为机械
能（蒸汽动力）的过程。
其次，蒸汽锅炉的工作过程可以分为燃烧、加热、蒸发和排放
四个阶段。
首先是燃烧阶段，燃料在炉膛中燃烧产生高温燃烧气体；接着是加热阶段，燃烧气体通过烟管和过热器，将水加热至饱和蒸
汽温度；然后是蒸发阶段，水在加热后蒸发成为干燥的饱和蒸汽；
最后是排放阶段，蒸汽经过空气预热器和除尘器，最终排放到大气中。
整个过程中，蒸汽锅炉通过控制燃料的燃烧速率和水的供给量，
实现了热能的高效转化。
总的来说，蒸汽锅炉的工作原理是基于热力学和热传导原理的，通过燃料的燃烧产生热能，将水加热蒸发形成蒸汽，最终实现热能
向机械能的转化。
蒸汽锅炉在工业生产中具有重要的地位，它的工
作原理不仅涉及到能源利用效率的提高，也关系到生产安全和环境
保护的重要问题。
因此，对蒸汽锅炉的工作原理有深入的了解，对
于提高工业生产效率和保护环境具有重要意义。
锅炉的工作原理及工作特性
锅炉的工作原理及工作特性锅炉是一种将液体（通常是水）加热转化为蒸汽或者热水的设备。
它是工业生产和生活中常用的热能转换设备之一。
下面将详细介绍锅炉的工作原理及工作特性。
一、锅炉的工作原理锅炉的工作原理基于热力学第一定律，即能量守恒定律。
锅炉通过燃烧燃料产生热能，将热能传递给锅炉内的工质（通常是水），使其温度升高或者转化为蒸汽。
锅炉的主要组成部份包括炉膛、燃烧器、烟道、水冷壁、过热器、再热器、空气预热器、除尘器等。
1. 燃烧系统：燃烧系统由燃料供应系统和空气供应系统组成。
燃料供应系统将燃料输送到燃烧器中，空气供应系统提供所需的氧气。
燃烧器中的燃料与空气混合后，在炉膛中燃烧产生高温燃烧气体。
2. 烟道系统：燃烧产生的烟气通过烟道系统排出。
烟道系统包括烟道、烟囱和风机。
烟道中的烟气在与锅炉内的工质进行热交换后，温度降低，通过烟囱排出。
3. 水冷壁系统：水冷壁是锅炉内部的一种冷却设备，用于吸收炉膛中高温燃烧气体的热量。
水冷壁由管子组成，内部通过循环水来吸收热量，保持壁面温度在安全范围内。
4. 过热器和再热器：过热器和再热器用于进一步提高工质的温度。
过热器将蒸汽加热至高温高压状态，再热器将蒸汽再次加热，提高其能量利用效率。
5. 空气预热器：空气预热器用于提高燃料燃烧的效率。
它通过将烟气中的余热传递给空气，使空气预热，减少燃料的消耗。
6. 除尘器：除尘器用于净化烟气中的固体颗粒物。
它通过过滤或者静电除尘等方法，将烟气中的灰尘和颗粒物去除，保护环境。
二、锅炉的工作特性1. 热效率高：锅炉的热效率是衡量锅炉性能的重要指标之一。
热效率高意味着锅炉能够更有效地利用燃料产生热能。
现代高效锅炉的热效率可以达到90%以上。
2. 稳定可靠：锅炉在工作过程中需要保持稳定的燃烧和热交换。
稳定可靠的锅炉能够提供稳定的热能输出，满足工业生产和生活的需求。
3. 调节性能好：锅炉需要根据实际需要进行热负荷的调节。
调节性能好的锅炉能够快速响应负荷变化，并保持稳定的工作状态。
燃油锅炉原理
燃油锅炉原理燃油锅炉是一种利用燃油作为燃料进行热能转换的设备。
它利用燃油的化学能将其转化为热能，进而产生蒸汽或热水，用于供暖、热水供应或工业生产等领域。
燃油锅炉的基本原理是利用燃油的燃烧释放出的热量来加热锅炉内的水，使其达到所需的温度。
具体而言，燃油与空气在锅炉的燃烧室内混合并燃烧，产生的高温燃烧气体通过锅炉的烟道排出，同时传递给锅炉的水。
燃油从油箱中被泵送到燃油喷嘴处，通过喷嘴细小的孔洞喷出形成雾化，与空气充分混合。
这个过程需要一个燃油泵来提供足够的压力将燃油送到喷嘴。
同时，空气也通过通风装置被引入燃烧室。
接下来，在燃油和空气混合的过程中，燃油中的可燃物质和空气中的氧气发生化学反应，产生大量的热能。
这个反应称为燃烧反应，其化学方程式可以简化为：燃油 + 氧气→ 二氧化碳 + 水 + 热能。
这里的热能就是燃油锅炉所需要的能量。
燃烧产生的高温燃烧气体通过锅炉的烟道排出，同时，这些燃烧气体的热量也被传递给锅炉内的水。
在锅炉内部，有一个燃烧室和一个热交换器，燃烧室内的热量通过热交换器传递给水，使水的温度升高。
热交换器是燃油锅炉中非常重要的一个部件，它是将燃烧产生的热量传递给水的关键。
热交换器一般由许多金属管组成，这些管子被燃烧气体包围，热量通过管壁传递给水。
由于燃烧气体和水在热交换器内部分隔开来，所以两者之间不会直接接触，确保了安全性。
在热交换器中，燃烧气体的热量被传递给水后，燃烧气体的温度逐渐降低，最终通过烟道排出。
而水则从热交换器中流出，进入供暖系统或热水系统，为用户提供所需的热能。
在整个燃油锅炉的工作过程中，需要一系列的控制系统来确保燃油和空气的供应、燃烧的稳定性以及温度的控制等。
这些控制系统可以根据用户的需求进行调节和控制，以提供稳定的热能输出。
总结起来，燃油锅炉的原理是利用燃油的燃烧释放出的热能来加热水，通过热交换器将热量传递给水，最终为用户提供所需的热能。
它是一种常见的供热设备，具有高效、稳定和安全等优点，在工业和民用领域广泛应用。
蒸汽锅炉系统工作原理
蒸汽锅炉系统工作原理
蒸汽锅炉系统是一种利用燃料热能来产生蒸汽的设备，其工作原理可以分为燃料燃烧、热量传递和蒸发三个主要过程。
首先，燃料燃烧是蒸汽锅炉系统的起点。
定量的燃料经过供给系统进入燃烧室，同时供给适量的空气。
在燃烧室内，燃料与空气充分混合并点火燃烧，产生高温燃烧气体。
其中，燃烧过程要求足够的燃料供应、合理的供氧与燃料比例以及适宜的点火条件等。
其次，热量传递是实现能量转换的关键环节。
燃烧室内的高温燃烧气体通过锅炉内的管道（管束）与管道外侧的介质进行热量传递。
这里的介质可以是锅炉内的水，也可以是空气、热媒等其他流体。
通过热量传递，燃烧气体的高温能量被传递给介质，从而实现了热量转化成了可用能源的目标。
最后，蒸发是蒸汽锅炉系统的核心环节。
经过热量传递后，介质（一般是水）的温度升高，最终达到了沸腾温度。
此时，水将发生相变，转化为蒸汽。
同时，从介质中释放出的蒸汽通过管道被引导到需要使用的工作场所，从而完成了整个蒸汽锅炉系统的工作流程。
总结起来，蒸汽锅炉系统的工作原理主要涉及燃料燃烧、热量传递和蒸发三个过程。
通过不同环节的相互作用，将燃料能量转化为可用的蒸汽能源，提供给工业、商业等各个方面的应用。
燃油蒸汽锅炉工作原理
燃油蒸汽锅炉工作原理
燃油蒸汽锅炉是一种通过燃烧燃油产生热能，进而将热能转化为蒸汽的设备。
它主要由燃烧室、锅炉管道系统、水循环系统和控制系统等组成。
燃烧室是燃烧燃油的地方。
当燃油进入燃烧室后，通过点火系统点燃，形成燃烧反应。
燃烧时产生的高温燃烧气体会经过燃烧室与锅炉管道中的炉管接触，将热能传递给管道内的水。
水循环系统由水箱、循环泵和水管组成。
循环泵将冷却后的水从水箱中抽取出来，通过水管输送至锅炉管道中，在接触到燃烧气体之后，水将吸收热能，从而升温成为蒸汽。
蒸汽在锅炉管道中被集中起来，然后通过蒸汽管道输送到需要蒸汽的地方。
控制系统用于监测和控制燃油蒸汽锅炉的运行状态。
它根据家庭或工业需求，调整燃油的供应量和燃烧效率，以保持合适的温度和蒸汽压力。
控制系统还可以监测水位、压力和温度等参数，确保锅炉的安全运行。
总的来说，燃油蒸汽锅炉的工作原理是通过燃烧燃油产生热能，然后将热能传递给水，使其变成蒸汽。
这种蒸汽可以用于加热和动力应用，满足各种家庭和工业领域的需求。
锅炉结构及工作原理
锅炉结构及工作原理锅炉是一种常见的热能设备，用于将水加热为蒸汽或热水。
它广泛应用于工业生产、供暖和发电等领域。
本文将详细介绍锅炉的结构和工作原理。
一、锅炉结构1. 炉膛：炉膛是燃烧室，燃料在其中燃烧产生热能。
炉膛的结构有多种形式，常见的有水冷壁炉膛和燃烧室炉膛。
2. 炉排：炉排位于炉膛底部，用于支撑燃料并使其均匀燃烧。
炉排的结构有链条炉排、活动炉排等。
3. 炉水容器：炉水容器是存放水的部分，它通常位于炉膛上部。
炉水容器可分为上部分离汽区和下部分水区。
4. 冷凝器：冷凝器用于冷却烟气并将其转化为液体。
冷凝器通常位于锅炉的尾部。
5. 过热器：过热器用于将饱和蒸汽加热至高温蒸汽。
过热器通常位于锅炉的尾部。
6. 空气预热器：空气预热器用于将进入锅炉的空气预先加热，提高燃烧效率。
空气预热器通常位于锅炉的尾部。
7. 烟囱：烟囱用于排放燃烧产生的烟气，保证锅炉内部的正常燃烧。
二、锅炉工作原理锅炉的工作原理是将燃料燃烧产生的热能传递给水，并将水加热为蒸汽或热水。
1. 燃料燃烧：燃料经过燃烧室或炉膛中的燃烧反应，产生热能。
常见的燃料有煤、油、天然气等。
2. 烟气传热：燃烧产生的烟气通过炉水容器中的水冷壁，将热量传递给水，使水温升高。
3. 蒸汽生成：当水温升至一定程度时，水开始转化为蒸汽。
蒸汽的生成需要消耗大量的热量。
4. 过热：部分蒸汽通过过热器，继续受热，温度进一步升高，成为高温蒸汽。
5. 能量回收：烟气在过热器和空气预热器中经过传热，将热量传递给水和空气，提高能量利用效率。
6. 排烟：烟气通过烟囱排出锅炉，同时排出燃烧产生的废气和灰尘。
三、锅炉的应用领域锅炉广泛应用于工业生产、供暖和发电等领域。
1. 工业生产：锅炉在许多工业领域中起着重要作用，如化工、纺织、造纸、食品加工等。
锅炉提供热能，用于加热、蒸馏、干燥等工艺过程。
2. 供暖：锅炉作为供暖设备，用于为建筑物提供热水或蒸汽供暖。
常见的供暖锅炉有燃煤锅炉、燃气锅炉、燃油锅炉等。
蒸汽锅炉的工作原理
蒸汽锅炉的工作原理
蒸汽锅炉是一种常见的锅炉类型，用于产生蒸汽供应给各种工业和民用设备。
它们的工作原理是将水加热至沸腾，产生的蒸汽被收集起来并输送到需要的地方。
蒸汽锅炉的工作原理涉及到以下几个关键步骤：
1. 加热水：蒸汽锅炉使用燃料，如天然气、燃油或煤等，通过燃烧产生高温热能。
这些热能通过燃烧室中的燃烧过程转移到水容器（蒸汽锅炉的主体部分），使水温升高。
2. 转化为蒸汽：当水温升高达到一定程度时，水会发生相变，变为水蒸汽。
这是因为蒸汽锅炉的工作压力导致水的沸点升高。
水蒸汽是一种无色透明的气体，可以轻松传送和利用。
3. 蒸汽输送：蒸汽被锅炉内的管道系统收集，并通过管道输送到需要的地方。
这些管道将蒸汽传递到所需的设备中，例如发电机、加热器、冷凝器或空调系统等。
4. 冷凝为水：在使用过程中，蒸汽会释放出热量，逐渐冷却。
冷却后的蒸汽会再次转化为水，并返回到锅炉内继续加热。
这个过程被称为冷凝，通过循环使用水，蒸汽锅炉实现了高效利用热能的目标。
总结起来，蒸汽锅炉的工作原理可以归纳为：将水加热至沸腾产生蒸汽，通过管道输送到需要的地方，利用其热量完成各种
工业和民用过程。
这种循环利用热能的方式使得蒸汽锅炉在许多工业领域中得到广泛应用。
燃气蒸汽锅炉
燃气蒸汽锅炉简介燃气蒸汽锅炉，又称燃气蒸汽发生器，是一种利用燃气作为燃料产生高温高压蒸汽的设备。
它主要由燃烧室、炉膛、主蒸汽阀门、燃气供应系统以及控制系统组成。
燃气蒸汽锅炉被广泛应用于工业领域，如电厂、化工厂、纺织厂等，其高效率和环保特性使其成为一种理想的能源设备。
工作原理燃气蒸汽锅炉的工作原理是通过燃烧燃气产生高温燃烧气体，然后将燃烧气体传导至炉膛。
在炉膛内，燃烧气体与水管接触，使水管中的水受热蒸发，产生高温高压蒸汽。
主蒸汽阀门可控制蒸汽的流量和压力，确保燃气蒸汽锅炉的安全运行。
优点燃气蒸汽锅炉相比传统的燃煤蒸汽锅炉具有以下优点：1.高效率：燃烧燃气的过程更加充分，热能利用效率较高，能耗更低。
2.环保：烧燃气产生的尾气中的硫、氮、氧化物含量较低，对环境污染较少。
3.安全可靠：燃气蒸汽锅炉采用先进的安全控制系统，具备高温保护、超压保护等多重安全机制。
4.快速启动：相比燃煤蒸汽锅炉，燃气蒸汽锅炉的启动速度更快，能够更快地提供热能。
5.灵活性：燃气蒸汽锅炉可以根据需求进行功率调整，实现灵活的能源供应。
应用领域燃气蒸汽锅炉广泛应用于以下领域：1.电厂：燃气蒸汽锅炉可以作为电厂的主要能源供应设备，通过产生高温高压蒸汽驱动汽轮机发电。
2.化工厂：燃气蒸汽锅炉在化工生产过程中用于供应高温高压蒸汽，如在石油加工、化学反应等过程中的热能提供。
3.纺织厂：燃气蒸汽锅炉在纺织生产中用于供应蒸汽，如纺纱、印染等过程中对高温蒸汽的需求。
4.食品加工厂：燃气蒸汽锅炉可用于供应高温高压蒸汽，如蒸煮、烘焙等食品加工过程中的热能需求。
能效评定燃气蒸汽锅炉的能效评定主要通过两个指标来衡量：1.热效率（Efficiency）：热效率是指燃烧燃气产生热量的利用率。
燃气蒸汽锅炉的热效率通常在80-98%之间，高效率的锅炉能够更有效地利用燃气。
2.蒸汽发生率（Steam generation rate）：蒸汽发生率是指单位时间内锅炉产生蒸汽的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉设备供货范围清单3T/H以下锅炉含3t/h锅炉设备供货范围清单4T/H锅炉设备供货范围清单6T/H~20T/H产品制造、安装、验收标准《蒸汽锅炉安全技术监察规程》GB/T10180《工业锅炉热工性能试验规程》GB713《锅炉用钢板》GB/T699《优质碳素结构钢》GB3087《工业锅炉用无缝钢管》JB/T10094《工业锅炉通用技术条件》GB/T16508《锅壳锅炉受压元件强度计算》JB/T1612《锅炉水压试验技术条件》JB/T1609《锅炉锅筒技术条件》JB/T1613《锅炉受压元件焊接技术条件》JB/T1619《锅壳锅炉本体总装技术条件》JB/T1625《工业锅炉焊接管孔》GB1576《工业锅炉水质标准》GB13271《锅炉大气污染物排放标准》GB3095《大气环境质量标准》GB3096《城市区域环境噪声标准》JB/T1615《锅炉油漆和包装技术条件》GB12348《工业企业厂界噪声标准》GB50273《工业锅炉安装工程施工及验收规范》锅炉本体结构介绍一、结构介绍1、组合式快装结构，布局紧凑合理、重量轻、占地少、安装简便快捷、检修方便；2、燃烧室低位、对称布置，使蒸汽锅炉的安全水位范围增大，可最大限度地减少缺水事故的危害；3、前、后管板均为扳边平管板，管板、筒体、炉胆、回燃室等采用扳边对接结构，热应力小；4、二、三流程的烟管以炉胆为中心依次、对称布置，可改善前、后管板的应力状况；5、扳边对焊和全湿背式结构，对改善锅炉运行环境，提高锅炉效率、延长锅炉使用寿命大有益处；6、采用波形炉胆，对流区用螺纹管与光管的优化组合形式，烟气流程长，传热效果好减少锅炉体积；7、精心设计的烟箱，采用双密封结构确保了烟气的密封性；双开门结构，方便检修；8、配套原装进口燃烧器，功率强劲，保证锅炉出力，适用各类油燃料；9、配套齐全，全套设备由锅炉炉体、燃烧器、智能控制装置、阀门仪表等组成，同时 还配有高性能名牌给水泵。
二、精心设计的燃烧室三、全湿背结构炉胆直径、长度与燃烧器火炬尺寸相一致，燃烧完全充分； 燃烧器强劲的输出功率，保证锅炉出力； 后水背 回燃室四、波纹炉胆和螺纹烟管五、双密封结构增强传热面积 提高锅炉效率 提高炉膛稳定性 有效补偿热膨胀高效换热元件 降低排烟温度 减小锅炉体积 节省金属耗量前后烟箱采用独特的双密封结构，确保烟箱100%密封控制系统特性先进的锅炉控制系统是双良锅炉的重要特点之一。
双良锅炉是国内最先采用欧美机电一体化控制设备，采用燃烧程序控制器控制锅炉的燃烧，控制系统的主要元件全部采用进口的高质量产品。
根据用户的需求，既有简单的按钮式的人机界面，又有可编程逻辑控制器（PLC）与触摸屏相结合的联合控制人机界面。
使自动化程度和运行可靠程度大大提高，使锅炉的操作更加简便、直观。
直观的中文操作界面采用可编程逻辑控制器（PLC）与触摸屏相结合并加装按钮实现手动和自动双路控制系统全自动运行方式的人机界面；实时动感地显示风机、水泵、油泵等的运行状况及火焰的变化状态；设有全方位的在线帮助、多级中文弹出式菜单和故障维修指南，给人以友善，亲切的感觉，极大地方便了用户。
触摸屏的操作实时显示功能：可显示运行流程图、多种工艺参数、故障类型及故障排除指南等；系统调试功能：可进行单步或运行调试；口令保护功能：可防止无关人员操作；自动启停功能：可以设置自动启停炉时间；屏幕自动切换功能：所有触摸屏显示画面在预设时间内如无人操作，将自动切换到运行流程图；记录历史功能：可真实地记录所发生的故障信息和主要运行历史。
全自动控制、检测系统具有触摸屏操作和纯手动按钮操作双路控制功能。
具有火焰自动比例或两段火调节、炉膛自动吹扫或火焰、风压、回油压自动检测及安全保护功能。
具有连续给水或位式给水的自动控制及水位低限、高限的自动检测功能。
全自动的系统启停可实现定时启停和多种优先级启停方式；工作日、休息日的预设定，使锅炉自动判断运行和不运行的日期，使锅炉每日自动启停，无需人工干预。
故障历史记录自动记录前16次故障发生的时间和原因；累计记录总点火次数，风机、水泵运行时间、燃烧器运行时间。
故障的自恢复蒸汽压力超高时的待机功能和压力低时的自启动功能；水位超高自动停炉和再启动时的预放水功能。
系统的高可靠性对压力、水位、温度、电机等实现联锁保护功能；具有操作口令、系统调试口令、用户程序保护口令的密码管理。
丰富的扩展功能可编程逻辑控制器（PLC）充足的预留端口和积木式的扩充模块，可实现群控、远程监控和楼宇控制（三者只能任取其中之一），对用户特殊需要的开发减少了重复投资；多台锅炉联网使用，无须设置主控制台即可自动选择锅炉运行台数和分配每台锅炉的负荷；只需增加MODEM和直拨电话线，就能实现计算机远程监控功能；楼宇控制：串行口RS232或RS422型式，通过PLC的串口读取锅炉的各种参数，提供OMRON PLC 的上位机指令和相应参数的地址；干接点型式，提供2-3个锅炉状态接点。
卧式锅炉安全联锁保护功能排烟温度上限联锁保护失电自锁保护点火失败保护异常熄火保护电机过载保护油温控制及保护（重油燃烧器）超高水位报警超低水位燃烧联锁保护汽压超高联锁保护回油压力过高保护（4t/h以上）变频器故障保护（4t/h以上）给水故障联锁保护卧式锅炉燃烧控制介绍卧式锅炉燃烧控制介绍卧式蒸汽锅炉水位控制介绍位式给水（≤ 4t/h）主要控制元件：水位控制器、电极棒。
锅炉正常运行，水位在E2（高水位）和E3之间波动。
E2ˊ电极的下端比低水位电极E3高5-10mm，E2ˊ电极的接线端通过继电器1对触点与E2并在一起（如图）。
Ⅰ.当第一次启动时，有两种情况：A、如果水位低于E2ˊ且从上电时起没有到达过E2ˊ，则水泵首先启动打水，待水位到达E2ˊ时，则水泵停止，燃烧启动。
B、如果水位高于E2ˊ或从上电时起曾经到达过E2ˊ且高于E3，则水泵停止，燃烧启动。
Ⅱ.正常燃烧一段时间后，水位会下降，待下降到E3以下时，水泵会重新启动打水，水位上升到E2ˊ时，不起作用，只有待水位上升到E2时，水泵才停止。
Ⅲ.任何时候，水位在E1高限只报警，不停炉; 水位低于E4低限报警，停炉。
Ⅳ.待机后的水位控制和正常燃烧时是一样的。
卧式蒸汽锅炉水位控制介绍锅炉的自动给水和超高、超低水位报警（≥ 6t/h）（1）连续给水自动控制双良连续给水采用变频方式，变频给水主要采用以下元器件，差压变送器、OMRON 的PID调节器，变频器组成。
锅炉负荷的变化，最终体现为水位的变化。
锅炉的水位主要有差压变送器来检测，差压变送器输出一个4-20mA的连续信号给OMRON 的调节器，这个值称为给定值，它与我们的设定值（即要求锅炉水位的高度）进行比较，然后输出一个4-20mA的信号给变频器，控制水泵转速，使锅炉水位一直在设定值上下波动。
通俗的讲就是锅炉水位越低，变频器频率越高，进水越多，反之，锅炉水位越高，变频器频率越低，进水越少。
（2）锅炉的位式给水（备用）双良的位式给水是由日本OMRON的液位控制器和BS-1电极组成，其基本原理是低水位时水泵启动，高水位时停泵。
由于加在电极上的是交流8V的电源，大大提高了锅炉的安全性（用直流电在电极周围容易结垢）。
（3）锅炉水位报警锅炉水位的超高、超低报警是由PLC来控制的，当PLC接受到超高、超低信号后，会立即发出指令，切断安全回路，停止锅炉的运行，停止水泵运行，报警并在触摸屏上显示相关信息。
运行流程示意图卧式蒸汽锅炉主要能显示火焰的大小；风机、油泵、水泵的运行状态；燃油、燃气状态；油阀的开闭状态；风门的开度；给水的方式；水位的高低；锅炉是否待机；出现的故障；当前时间等。
公司简介江苏双良锅炉有限公司是江苏双良集团有限公司的子公司之一，主要致力于研究、开发、生产制造高智能、环保型全自动燃油燃气锅炉及电加热锅炉的系列产品，为全球市场的医药、卫生、轻工、化工、机械、电力、食品及服务业提供品质卓越的产品。
公司理念：建一流企业，生产一流产品,创中国环保锅炉第一流品牌。
公司规模：目前公司固定资产亿多人民币，企业占地12万平方米，建筑面积5万多平方米。
生产能力：年生产5000蒸吨高性能锅炉，同时，制造各类锅炉房辅助设备，分汽缸、储油罐、换热器等压力容器，公司压力容器的生产能力为10000吨。
生产组织：根据世界先进的DFM生产模式结合锅炉、压力容器产品结构特点及制造工艺布置生产流程，按用户的需求拉动生产。
质量/环境/职业健康安全方针：双良产品“科技亲近自然”的经营理念，不断提高质量/环境/职业健康安全管理绩效，追求产品质量、企业环境和员工职业健康安全和谐发展，将之视为公司的基本管理目标和共同责任。
全体员工为实现“三位合一”的领先者而不懈努力。
加工设备：机加工设备配置与国际先进企业同步。
主机加工设备均为进口或合资企业产品，炉机全部是进口先进的自动数控型，实现了加工机械化、自动化、程序化操作。
人员组成：双良锅炉公司始终坚信科学技术是第一生产力的信条，从全国各地跟踪招聘一批能人志士，全厂技术人员+管理人员占50%，工人平均文化程度高中毕业。
公司使命：双良锅炉根据客户要求，提供高品质、高性能、低成本、低能耗、差异化、智能化的环保型锅炉产品。
永远以实现客户利益为第一原则，在为客户创造价值的同时谋求自身的发展，从而实现服务客户，回报股东，养育员工，造就社会的伟大使命。
质量保证手段管理手段按ISO9001：2000管理体系标准的要求建立了公司严格的质量保证体系，使产品制造的全过程处于严格的受控状态。
根据世界先进的DFM生产模式结合锅炉、压力容器产品的结构特点及制造工艺布置生产流程，采用自动化作业，使生产效率和产品质量均得到可靠保证。
加工手段板材100%采用数控火焰切割机下料，通过计算机自动编程，可切割任意几何形状的板材，切割速度快，效率高，零件尺寸精度高；型材100%采用自动切割锯床下料，锯切速度快，工作效率高，零件尺寸精度高；管孔采用国际先进的数孔水下等离子切割机或龙门数孔钻床加工，工件变形小，尺寸精度高，效率质量远大于划线钻空；所有零部件表面都经过100%抛丸处理，清理零件表层的锈蚀层和氧化皮，有利于保证焊接质量和和涂装质量；我们建立了高水平、高质量国际先进的全位置自动焊接流水线，焊接过程实现机械自动化，包括法国全自动管板焊机；美国米勒气体保护焊机；中德合资焊接流水线；奥地利IGM焊接机器人；松下气体保护焊机；松下直流焊机；松下氩弧焊机等。
检测手段采用金相显微、无损探伤等先进的检测技术对产品进行检测，速度快，精度高，国内锅炉行业首家采用。
测试手段拥有国内锅炉行业首家燃油、气模拟调试站，对出厂锅炉100%进行全性能的模拟调试，先进的专业检测设备为用户提供高准确度的性能测试报告，确保锅炉出厂的质量。
