轨道组成基本知识
铁路轨道知识点
铁路轨道由钢轨、轨枕、连接零件、道床、道岔和其他附属设备等组成的构筑物。
位于铁路路基上，承受车轮传来的荷载，传递给路基，并引导机车车辆按肯定方向运转。
有些国家或地区也称线路上部建筑。
在钢梁桥、灰坑、转盘、某些隧道以及承受型轨道构造的地段，可以没有道床、或者也没有轨枕。
轨道组成轨道最早是由两根木轨条组成，后改用铸铁轨，再进展为工字形钢轨，20 世纪80 年月，世界上多数铁路承受的标准轨距(见铁路轨道几何形位)为1435 毫米〔4 英尺8(1/2)英寸〕。
较此窄的称窄轨铁路,较此宽的称宽轨铁路〔见铁路工程〕。
轨枕一般为横向铺设，用木、钢筋混凝土或钢制成。
道床承受碎石、卵石、矿渣等材料。
钢轨、轨枕、道床是一些不同力学性质的材料，以不同的方式组合起来的。
钢轨以连接零件扣紧在轨枕上；轨枕埋在道床内；道床直接铺在路基面上。
轨道承受着多变化的垂直、横向、纵向的静荷载和动荷载，荷载从钢轨通过轨枕和道床传递到路基。
通过力学理论，分析争论在各种荷载条件下，轨道各组成局部所产生的应力和应变，而确定其承载力量和稳定性。
轨道类型为使轨道成为一个整体，要依据铁路的具体运营条件,使轨道各局部之间的作用相互协作,并考虑轨道、车辆、路基三者之间相互作用的协作协调。
这就要求将轨道划分类型。
轨道类型的内容包括钢轨类型，连接零件种类，轨枕的种类和配臵，道床材料和断面尺寸。
它所依据的主要运营条件为铁路运量、机车车辆轴重和行车速度。
最正确的轨道构造须做到在给定的运营条件下，保证列车按规定的最高速度平稳、安全和不连续地运行，将荷载有效地传递给铁路路基，并结合合理的轨道材料使用和养护制度，使其设备折旧费、建设投资利息和设备养护费用之和为最小。
轨道构造类型，常按不同运营条件将铁路线路分成为轨道等级来表示。
这种分等的标准各国不同。
中国铁路 1975 年的规程，将轨道分为四种类型：轻型、中型、次重型和重型四等〔见表[中国铁路轨道分类(1975 年)]〕。
轨道结构基本知识(最终版)
单开道岔按其平面型式主要有直线尖轨、直线 辙叉的单开道岔；曲线尖轨、直线辙叉的单开 道岔；曲线尖轨、曲线辙叉的单开道岔等。我 国常用的单开道岔采用前两种型式。
4）按转辙器结构型式分类
按尖轨断面型式分为普通钢轨断面和特种钢轨 断面的单开道岔。
按尖轨跟端结构型式分为间隔铁式（活接头式） 和可弯式的单开道岔。
基本轨顶面淬火
为了增加钢轨表面硬度，提高耐磨性并 保持尖轨良好的密贴状态，基本轨头顶 面应进行淬火处理。”75“型道岔基本轨 轨头淬火处理，范围从尖轨尖端前 200mm左右处开始到尖轨轨头刨切起点 后100mm左右处止。对于”92“型道岔， 基本轨轨头顶面全长淬火。
3、尖轨
尖轨是转辙器的主要组成部件之一，列车依靠 尖轨的开通方向不同而进入道岔直股或侧股线 路。
道岔的种类
单开道岔
单开道岔是主线为直线，侧线向主线的左侧或 右侧分支的道岔，站在道岔的尖轨尖端，面向 跟端，侧线向左分支的道岔称为左开道岔，侧 线向右分支的道岔称为右开道岔。
普通单开道岔简图
转辙器
连接部分
辙叉
直基本轨
护轨
尖轨
道岔咽喉 直股
导曲线
护轨
辙叉心
单开道岔是各种类型道岔的主要型式 ，应用最 为普遍。单开道岔由转辙器、连接部分及护轨 组成。
木枕
其优点是弹性好，易加工制作，运输、 铺设、养护及维修方便，与钢轨的连接 较简便，绝缘性能好。其缺点是易腐蚀 和产生机械磨损，使用年限短，浪费木 材。目前在正线上已基本不用，主要用 于道岔及明桥面上。
木枕尺寸
木枕的长度、宽度及厚度应符合部分要 求尺寸，普通木枕分两类：Ⅰ类木枕用 于正线，长度250cm，高度16cm，底宽 22cm；Ⅱ类木枕用于站线，长度250cm， 高度14.5cm，底宽20cm。
城市轨道交通系统的构成—轨道
【理论知识】 3.1 城市轨道交通轨道的概念及构成
3、轨道结构与性能要求 （1）轨道是城市轨道交通运营设备的 基础，它直接承受列车荷载，并引导列车运行，在列车运行的动 力作用下，它的各个组成部分必须具有足够的强度和稳定性，承 受来自于列车的纵向和横向的位移推力，保证列车按照规定的速 度、方向及不间断地运行。 （2）同时轨道还需具有耐久性及适量的弹性，以确保列车安全、 平稳、快速运行和乘客舒适。 （3）城市轨道交通均采用电力牵引，故要求轨道结构具有良好 的绝缘性以减少杂散电流。 （4）根据环境保护对沿线不同地段的减振、降噪要求，轨道应 采用相应的减振轨道结构。 （5）从形式上看，全线轨道结构宜统一形式，采用统一的零部 件，并要求外观整齐、维修工作量少且方便。
【理论知识】 3.2 轨道结构之一：钢轨
图３-4 钢轨接头图
【理论知识】 3.2 轨道结构之一：钢轨
(2)较新的连接安装法 该法是持续焊接钢轨，使原本一节一节的钢 轨经焊接后成为无缝钢轨或长钢轨。
图３-5 伸缩接头
【理论知识】 3.2 轨道结构之一：钢轨
4.钢轨的功用 (1)防脱护轨 当列车以高速转弯时，外弯一面的轮缘受着极大的压力， 为防止轮缘负荷过重，在内弯的轨条处会装设一段钢轨，使另一边的 轮缘分担列车转向时所产生的离心力，而通常这附加的轨条会比正常 的轨条高些，以加强保护(见图３-6)。
2.钢轨的分类 (1)从钢轨的断面形状上分 1)槽形钢轨。 2)双头钢轨。 3)平底钢轨。
图３-3 钢轨断面形状图
【理论知识】 3.2 轨道结构之一：钢轨
(2)从钢轨的质量和强度上分 按钢轨的质量和强度不同，城市轨道交 通所使用的钢轨有如下四种(钢轨的强度以kg/m表示，数值越大表明 其所能承受的重量亦越大)：43kg/m、50kg/m、60kg/m和75kg/m共四 种。 3.钢轨的连接安装 (1)传统的连接安装法 传统的连接安装法是把20m左右一节的钢轨固 定在轨枕之上，各节钢轨之间的接头(称为钢轨接头，亦称接缝)，通 常使用鱼尾板和螺栓接合(见图３-4)。
轨道专业的知识点总结
轨道专业的知识点总结一、轨道基础知识1. 轨道的定义和分类轨道是地面上的一条线或者是一个曲线，通常用于列车、有轨电车、地铁等轨道车辆的行驶。
根据用途和类型的不同，轨道可以分为铁路轨道、有轨电车轨道、地铁轨道等。
2. 轨道的结构轨道通常由铁轨、轨枕、道岔、轨道连接部分组成。
铁轨是轨道的主体部分，用于承受列车轮轴的荷载和传输列车的重量。
轨枕用于支撑铁轨，均匀分布列车的重量。
道岔用于连接不同轨道或者进行列车的转换。
3. 轨道的几何要求轨道的几何要求包括轨道的水平和垂直几何要求，以确保列车能够在轨道上平稳行驶。
水平几何要求涉及轨道的水平曲率和轨道的中心线偏差等。
垂直几何要求涉及轨道的高低点以及坡度等。
4. 轨道的轨距和轨道标准轨距是指轨道两条轨道之间心的水平距离，其标准值根据国家标准的不同而不同。
轨道标准是指轨道的设计和建造标准，包括铁轨的材质和规格、轨枕的材质和规格、道岔的设计和使用标准等。
5. 轨道的维护和检修轨道的维护和检修是保证轨道长期安全运行的关键环节。
包括轨道的检查、铁轨的磨整、轨枕的更换等工作。
同时，在轨道上的维修作业需要注意安全防护和交通管制。
二、轨道技术知识1. 轨道排列方式轨道的排列方式包括单线排列、双线排列、多线排列等。
不同的排列方式适用于不同的运输需求和场景。
2. 轨道车辆的技术要求轨道车辆的技术要求包括车辆的自重、车辆的载荷、车辆的速度等。
车辆的技术要求直接影响到轨道的设计和使用。
3. 轨道的车辆动力系统轨道车辆的动力系统包括内燃动力系统和电力动力系统。
内燃动力系统通常用于铁路运输，而电力动力系统通常用于有轨电车和地铁等城市轨道交通。
4. 轨道车辆的牵引系统牵引系统分为机械传动方式和电子牵引方式，不同的牵引方式适用于不同的车辆和运输需求。
5. 轨道信号系统轨道信号系统是保证列车安全运行的重要组成部分。
包括信号灯、道岔信号、列车位置检测系统等。
6. 轨道车辆的辅助系统轨道车辆的辅助系统包括空调系统、通风系统、防火系统等，这些系统保证了列车在运行过程中的乘客舒适和安全。
1、轨道组成及类型解析
第一节 轨道组成及类型 本节主讲内容
一、轨道组成 二、轨道类型
轨道基本知识
4
一、轨道组成 轨道：由钢轨、轨枕、道床、联结零件、道岔 及防爬设备组成。 作用：引导列车行驶方向，支承其载重及其冲击 力，并将其传递至路基或桥隧等建筑物。 组合形式：是在路基面上铺设道床，在道床上铺设 轨枕，在轨枕上铺设钢轨、道岔。钢轨与钢轨之间， 钢轨与道岔之间，钢轨、道岔与轨枕之间用联结零 件扣紧连接而成。
如何实现钢轨向内倾斜？ 在木枕地段，轨底坡是通过楔形垫板设置的，钢筋混凝 土轨枕槽事先就按轨底坡的规定做成斜面，不需另设垫板。
在曲线地段，外轨设有超高，轨枕处于倾斜状态。当倾斜 到一定程度时，内股钢轨中心线即偏离垂直线而外倾，在车 轮作用下有可能推翻钢轨。因此，在曲线地段就需根据外轨 超高而加大内轨的轨底坡。
轨道基本知识
11
目前世界上的铁路轨距有几种？ 有标准轨距、宽轨距和窄轨距三种。
标准轨距尺寸为1435mm， 大于标准轨距的为宽轨距，如1520mm，1600mm等， 小于标准轨距的为窄轨距，如1000mm，1067mm，762mm等。 我国铁路轨距 •绝大多数为标准轨距， •云南境内有1000mm轨距， •台湾省铁路采用1067mm， •海南省境内和部分地方铁路采用窄轨距。
16mm处
轨道基本知识
10
为何规定轨距测量部位在钢轨顶面下16mm处？
因为：1、钢轨头部有断面有弧; 2、线路上铺设的钢轨有轨底坡， 钢轨在轨枕上向内倾斜1/40的坡度放置;3、 车轮轮缘踏面外形 有一定的斜度，车轮轮缘和钢轨侧面接触点在钢轨顶面下10～ 16mm间; 所以规定轨距测量部位在钢轨顶面下16mm处。
三、判断题 • 我国直线轨道的轨底坡标准值是1：20。（ X） • 速度超过160km/h 线路上三角坑的作业验收标准为不超过3mm。 （ √） • 如果光带偏向内侧，说明轨底坡过大；如果偏向外侧，说明轨底 坡过小。（√） • 轨距是指左右两股钢轨头部中心之间的距离。（ X）

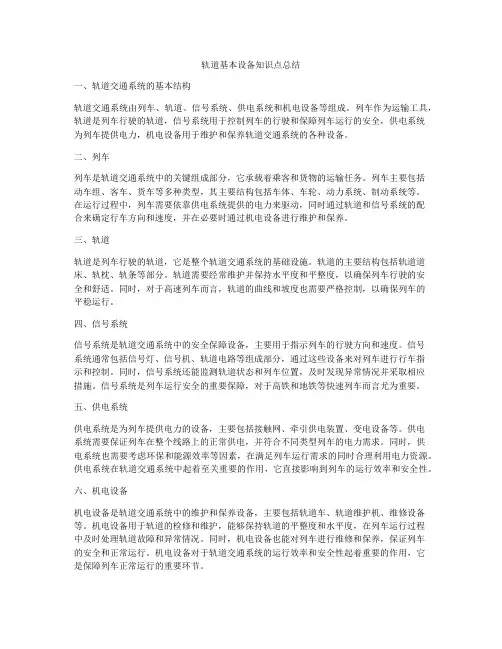

轨道基本设备知识点总结
轨道基本设备知识点总结一、轨道交通系统的基本结构轨道交通系统由列车、轨道、信号系统、供电系统和机电设备等组成。
列车作为运输工具，轨道是列车行驶的轨道，信号系统用于控制列车的行驶和保障列车运行的安全，供电系统为列车提供电力，机电设备用于维护和保养轨道交通系统的各种设备。
二、列车列车是轨道交通系统中的关键组成部分，它承载着乘客和货物的运输任务。
列车主要包括动车组、客车、货车等多种类型，其主要结构包括车体、车轮、动力系统、制动系统等。
在运行过程中，列车需要依靠供电系统提供的电力来驱动，同时通过轨道和信号系统的配合来确定行车方向和速度，并在必要时通过机电设备进行维护和保养。
三、轨道轨道是列车行驶的轨道，它是整个轨道交通系统的基础设施。
轨道的主要结构包括轨道道床、轨枕、轨条等部分。
轨道需要经常维护并保持水平度和平整度，以确保列车行驶的安全和舒适。
同时，对于高速列车而言，轨道的曲线和坡度也需要严格控制，以确保列车的平稳运行。
四、信号系统信号系统是轨道交通系统中的安全保障设备，主要用于指示列车的行驶方向和速度。
信号系统通常包括信号灯、信号机、轨道电路等组成部分，通过这些设备来对列车进行行车指示和控制。
同时，信号系统还能监测轨道状态和列车位置，及时发现异常情况并采取相应措施。
信号系统是列车运行安全的重要保障，对于高铁和地铁等快速列车而言尤为重要。
五、供电系统供电系统是为列车提供电力的设备，主要包括接触网、牵引供电装置、变电设备等。
供电系统需要保证列车在整个线路上的正常供电，并符合不同类型列车的电力需求。
同时，供电系统也需要考虑环保和能源效率等因素，在满足列车运行需求的同时合理利用电力资源。
供电系统在轨道交通系统中起着至关重要的作用，它直接影响到列车的运行效率和安全性。
六、机电设备机电设备是轨道交通系统中的维护和保养设备，主要包括轨道车、轨道维护机、维修设备等。
机电设备用于轨道的检修和维护，能够保持轨道的平整度和水平度，在列车运行过程中及时处理轨道故障和异常情况。
轨道知识
目录1铁轨2结构3标准4强度计算5新型轨道铁轨轨道作为铁路线路的重要组成部分，是一个整体性的工程结构，它由钢轨、轨枕、联结零件、道床，防爬设备和道岔等主要部件组成。
轨道通常由两条平行的钢轨组成。
钢轨固定放在轨枕上，轨枕之下为道床。
联结零件在钢轨和钢轨之间以及钢轨和轨枕之间起着一个联结作用。
目前，我国铁路正线轨道共分特重型、重型、次重型、中型、轻型五种类型。
结构轨道一般由钢轨、轨枕、联结零件、道床以及道岔等组成。
钢轨常用碳素钢或中锰钢制造，其断面为工字形，用以承受机车车辆的车轮荷载，并将承受的荷载传给轨枕；同时为车轮的滚动提供连续、平顺的表面和引导车轮运行，这种轨道部件称为钢轨。
在电气化铁路和自动闭塞信号线路上，钢轨还可兼作电路导体。
钢轨的种类通常以每米钢轨的重量表示。
中国铁路的钢轨有每米60、50、45、43公斤等种类。
在使用英制单位的国家钢轨有码132、112、90磅等种类。
不同种类的钢轨适用于不同的铁路线路，主要是依据线路上运行的机车车辆的轴重、行车速度、线路运输量等选用，如轻型铁路可采用每米重量较小的钢轨，有的轻型铁路采用每米仅10余公斤的钢轨；重型铁路可采用每米重量较大的钢轨，美国宾夕法尼亚铁路采用每码155磅的钢轨。
工字形钢轨主要由上部的“轨头”和下部的“轨底”，以及连接轨头和轨底的“轨腰”组成。
钢轨断面的设计，除考虑它的抗弯能力、轨头的抗压和耐磨能力、轨底的支承面积以及抗倾倒能力等强度和稳定性因素外，还须考虑经济合理性和轧制技术可行性等因素。
中国铁路各型钢轨的主要尺寸如表1 。
轨道各国铁路钢轨的标准长度是不同的。
如美国钢轨标准长度为11.9米（39英尺）;联邦德国为45米或60米;中国为12.5米和25米。
另外，钢轨还有缩短轨，比标准长度缩短40、80、120、160毫米等数种，主要用于铺设曲线线路轨道。
钢轨必须具有足够的强度、韧性和耐磨性能。
如果钢轨发生断裂和破损，将危及行车安全。
铁轨的知识点总结
铁轨的知识点总结一、铁轨的结构铁轨是由轨头、轨身和轨底三部分组成。
1. 轨头：是铁轨的上部，由轨腰、轨头倒角和轨床三部分构成，用于承载列车的轮轨接触。
2. 轨身：是铁轨的中部，连接轨头和轨底，是承受列车荷载的主要部位。
3. 轨底：是铁轨的下部，用于支撑铁轨整体结构，分散列车荷载到基础层。
二、铁轨的材料铁轨的材料主要有钢和铸铁两种。
1. 钢轨：通常由热轧钢坯制成，具有较好的强度和耐磨特性，适用于高速列车和重载列车的运行。
2. 铸铁轨：由铸铁材料铸造而成，相对于钢轨来说，价格较低，但耐磨性和强度较差，适用于低速列车和轻载列车的运行。
三、铁轨的安装铁轨的安装包括轨道铺设和固定两个环节。
1. 轨道铺设：通过火车牵引机械设备，将预制好的铁轨逐步铺设到铺轨基床上，保证轨道的平整和稳固。
2. 轨道固定：对已铺设好的铁轨进行固定，包括轨枕的设置和轨链的连接，保证轨道的稳定性和安全性。
四、铁轨的维护铁轨的维护对于铁路运输的安全和稳定至关重要，主要包括轨道检测、轨道维修和轨道更换。
1. 轨道检测：通过轨道检测车和探伤仪器等设备，对铁轨进行定期检测，发现裂纹、变形等缺陷，及时进行修复。
2. 轨道维修：对于发现的裂纹、变形等缺陷，通过焊接、磨削等技术手段进行修复，保证轨道的平整和稳固。
3. 轨道更换：当铁轨老化严重或出现严重缺陷时，需要进行轨道更换，采用新的铁轨替换老旧的铁轨，保证铁路的运行安全。
五、铁轨的未来发展随着科技的进步和社会的发展，铁轨的未来发展呈现出一些新的趋势。
1. 高速化：新一代高速列车的出现，对铁轨的平整度和稳定性提出了更高的要求，将推动铁轨制造技术的进步。
2. 超高速磁浮：超高速磁浮列车的发展，将改变传统铁轨的使用模式，对轨道材料和结构提出了更高的要求。
3. 智能化：铁路轨道的智能化监测和维护技术的发展，将提高铁路运输的安全性和效率。
综上所述，铁轨作为铁路运输系统的重要组成部分，对于铁路运输的安全和效率起着至关重要的作用。
1、轨道组成及类型
如何实现钢轨向内倾斜？ 在木枕地段，轨底坡是通过楔形垫板设置的，钢筋混凝 土轨枕槽事先就按轨底坡的规定做成斜面，不需另设垫板。
在曲线地段，外轨设有超高，轨枕处于倾斜状态。当倾斜 到一定程度时，内股钢轨中心线即偏离垂直线而外倾，在车 轮作用下有可能推翻钢轨。因此，在曲线地段就需根据外轨 超高而加大内轨的轨底坡。
轨道基本知识 27
二、选择题 1、轨向是指轨道中心在水平面上的平顺性，也称方向。 允许偏差管理值中，速度超过160km/h 线路上作业验收标 准是( A )。 A. 不超过3mm B. 不超过4mm C. 3mm D.4mm 2、重型轨道结构采用的钢轨类型为(B ) 。 A．75kg/m B. 60kg/m C. 50kg/m D. 43kg/m 3、一般情况下我国铁路轨底坡采用的标准是(D )。 A．1/10 B. 1/20 C. 1/30 D. 1/40 4．轨底坡用1：n表示，它反映了放置钢轨时倾斜的程度， n越大，则倾斜越(B )。 A．大 B. 小 C. 不变 D. 渐变
中型
8~15 ≤100
轻型
＜8 ≤80
Kg/m
75或60 Ⅲ
60 Ⅲ 1680
60 Ⅲ或 Ⅱ 1840 或 1680 Ⅰ
50 Ⅱ 1680 ～ 1760 Ⅰ
50 Ⅱ 1600 ～ 1680 Ⅰ
50或43 Ⅱ 1520~ 1640 Ⅱ
根/km
1680/17 20
轨 道 结 构 碎石 道床 厚度
防腐木枕
轨道基本知识 3
第一节 轨道组成及类型 本节主讲内容
一、轨道组成 二、轨道类型
轨道基本知识
4
一、轨道组成 轨道：由钢轨、轨枕、道床、联结零件、道岔 及防爬设备组成。 作用：引导列车行驶方向，支承其载重及其冲击 力，并将其传递至路基或桥隧等建筑物。 组合形式：是在路基面上铺设道床，在道床上铺设 轨枕，在轨枕上铺设钢轨、道岔。钢轨与钢轨之间， 钢轨与道岔之间，钢轨、道岔与轨枕之间用联结零 件扣紧连接而成。
轨道系统基础知识之轨道结构介绍(ppt共67张)精选全文完整版
铁路有挡肩2.6m长Ⅲ型混凝土轨枕
第三节 轨枕
第三节 轨枕
第三节 轨枕
木枕：普通木枕、道岔木枕及桥梁木枕 优点：弹性好，易加工、运输、铺设、养护维修方便；与钢轨连接比较简单；有较好的绝缘性能。 缺点：易腐蚀、磨损，使用寿命短；强度、弹性不完全一致，在车俩的动荷载作用下会形成轨道不平顺，增大轮轨动力。
轨道系统基础知识一 轨道结构
目录
第一章 轨道结构 第一节 轨道的功用及组成 第二节 钢轨 第三节 轨枕 第四节 钢轨联结件 第五节 道床 第六节 线路简介 第二章 轨道的几何形位 第三章 道岔 第四章 无缝线路 第五章 轨道受力分析及强度捡算
1 铁路线路的平面和纵断面 设在桥梁中心里程（或桥头）处，标明桥梁编号和中心里程。 不分开式（含混合式）扣件：道钉直接把钢轨和铁垫板固定在轨枕上，多用于木枕，现已淘汰； 2 线路平面图和纵断面图 a=(L-c-2b)/(n-3) 轨道系统基础知识之轨道结构介绍(PPT67页) a=(L-c-2b)/(n-3) 轨道系统基础知识之轨道结构介绍(PPT67页) 在列车运行的动力作用下，轨道的各个组成部分必须具有足够的强度和稳定性，保证列车按照规定的最高速度，安全、平稳和不间断地运行。 接头处还要满足钢轨热胀冷缩的要求。 阻止轨道在列车动力作用下发生纵、横向位移，从而确保轨道稳定； 阻止轨道在列车动力作用下发生纵、横向位移，从而确保轨道稳定； 地铁正线及出入段线d的轨枕铺设数为：直线及半径R>400m的曲线地段1600~1680根/km，枕间距595~625mm。 线路纵断面由平道、坡道及设于变坡点处的竖曲线组成。 轨道系统基础知识之轨道结构介绍(PPT67页) 直线上钢轨或曲线上内轨中轴线下轨枕底面至路基顶面的距离。 是一种小阻力、大调高量、分开式弹性扣件 利于排水，使轨枕及路基面保持干燥状态； 轨道系统基础知识之轨道结构介绍(PPT67页) 轨道系统基础知识之轨道结构介绍(PPT67页) 轨道系统基础知识之轨道结构介绍(PPT67页) 具有足够的扣压力，阻止钢轨的纵横向位移； 轨道系统基础知识之轨道结构介绍(PPT67页) 利于排水，使轨枕及路基面保持干燥状态；
轨道基本知识讲座轨道结构与形位
5.2 高架整体道床
5.3 地下整体道床-1（矩形隧道 长枕式）
地下整体道床-2（圆形隧道 长枕式）
敞开段整体道床（隧道口）
浮置板式整体道床（弹性道床）
碎石道床横断面
圆形隧道内的道床断面
平过道式道床
坑道式下部结构
立柱式下部结构
轨道附属设施
1-车 挡
1）简易型车挡
2）片石混凝土结构的车挡
绝缘接头（其余略）
3. 扣 件
扣件的品种很多，列表如下，不作详细介绍。
扣件列举-1
扣件列举-2
4. 轨 枕
轨枕的种类也很多，按材质，有混凝土枕、 木枕；按几何尺寸，有长枕、短枕、支撑块， 岔枕等。本处列举一种示意图。
5.道 床
5.1 碎石道床-1 （普通混凝土枕）
碎石道床线路-2 （阔枕——轨枕板1）
3) 按钢轨的化学成分分类 （ 略）
1.4 钢轨的选用
城市轨道交通的线路，正线采用60kg/m 轨，车场线路除试车线、出入场线采用 60kg/m轨以外其余均采用50kg/m轨。
2. 联结零件
普通线路，钢轨与钢轨之间，用夹板连接， 称为钢轨接头。见图所示。（侧面图与断面图）
钢轨接头的种类
1、普通接头 2、绝缘接头 3、异型接头 4、冻结接头 5、胶结接头
在电气化的线路上，钢轨还兼作供电触网的 回流线及信号轨道电路。
归纳：1、受力；2、引导；3、电路
钢轨对车辆的引导作用
1.3 钢轨的类型
1) 按每米质量分类
钢轨的类型通常按每米长度大致质量数表示，如60轨 表示60kg/m。
2) 按单根钢轨的长度分类
标准钢轨的长度为25米和12.5米两种； 近年有长轨条的规格 ； 曲线地段铺设縮短轨。
铁路轨道结构重点知识
● 1.轨道结构自上而下由钢轨，轨枕，碎石道床或混凝土整体道床等力学性能不同的材料组成，钢轨之间用接头联结零件联结或焊接，钢轨和轨枕用扣件联结，在站场还有用于列车转换轨道的道岔。
轨道的结构特点是组合性散体性● 2.运营条件用行车速度，轴重和运量三个参数●钢轨作用：为车轮提供连续，平顺和阻力最小的滚动表面，引导列车运行；直接承受车轮巨大压力，并分布传递到轨枕；在电气化铁路或自动闭塞区段，兼作轨道电路（需要有足够强度和耐磨性，较高抗疲劳强度和冲击韧性，一定弹性，足够光滑顶面，良好可焊性，高速铁路钢轨的高平直度）● 3.钢轨类型：75，60，50，43kg/m，我国钢轨标准长度有25和12.5m，长定尺钢轨长度有50和100m● 4.钢轨“工”字形，由轨头，轨腰，轨底组成● 5.钢轨机械联接形式按相对于轨枕位置：悬空式，承垫式。
按两股钢轨接头相对位置：相对式，相错式。
我国一般采用相对悬空式。
● 6.预留轨缝条件：（1）当轨温达到当地最高轨温时，轨缝应大于等于0，使轨端不受挤压力，以防温度压力太大而胀轨跑道。
（2）当轨温达到当地最低轨温时，轨缝应小于或等于构造轨缝，使接头螺栓不受剪力，以防止接头螺栓拉弯或拉断。
●7.轨枕：横向轨枕，纵向轨枕，短枕（按构造和铺设方法分）一般区间的普通轨枕，用于道岔上的岔枕，用于无砟桥梁上的桥枕（按使用目的）木枕，混凝土枕，钢枕（按材质）混凝土枕有I,II,III型●8.扣件：足够扣压力，适当弹性，一定的轨距和水平调整量●9.扣件功用：长期有效的保持钢轨与轨枕的可靠联结，阻止钢轨相对于轨枕移动，并能在动力作用下充分发挥其缓冲减振性能，延缓轨道残余变形积累●10.道床：轨枕的基础，用于固定轨枕位置，防止轨枕纵、横向位移并把所承受的压力分布传递给路基或桥隧建筑物，同时起到排水作用●11.道床功能：（1）承受来自轨枕压力并均匀的传递到路基面（2）提供轨道的纵、横向阻力，保持轨道的稳定（3）提供轨道弹性，减缓和吸收轮轨的冲击和振动（4）提供良好的排水性能，以提高路基的承载能力，减少基床病害（5）便于轨道养护维修作业，校正线路的平纵断面●12.无咋轨道是指采用混凝土，沥青混合料等整体基础取代散粒碎石道床的轨道结构：其轨枕本身由混凝土浇灌而成，而路基也不用碎石，钢轨，轨枕直接铺设在混凝土路基上●13.CRTS 1型板式无砟轨道啊：由60kg/m钢轨，WJ-2型扣件，预制轨道板，CA砂浆层，钢筋混凝土底座组成，底座采用C40钢筋混凝土，凸型挡台，现浇道床●14.CRTSII型板式无咋轨道（1）轨道板下填充层-CA砂浆层（2）极限位方式-凸形挡台（3）板间纵连方式-不纵连●15.CRTSIII型板式轨道（1）板下U形筋（2）自密实混凝土（3）底座凹槽的限位方式●16.CRTSI型双块式无咋轨道，现浇道床●17.CRTSII型双块式无咋轨道：埋入式无咋轨道，区别于I型采用的施工工艺是先浇筑道床板混凝土，然后通过振动法将轨枕压入到混凝土中，直至达到精确的位置并适应ZPW-2000轨道铁路●18.轨道的几何形位包括：轨距，水平，轨向，高低，轨底坡●19.轨距：钢轨顶面下16mm处两股钢轨头部作用边之间的最小距离●20.游间：当轮对的一个车轮轮缘紧贴一股钢轨作用边时，另一个车轮轮缘与另一股钢轨作用边之间便形成一定的间隙，称为…●游间：对列车平稳性和轨道平稳性有重要影响，如果游间太小，就会增加行车阻力和钢轨及车轮的磨损，甚至可能卡住车轮、挤翻钢轨或导致爬轨，危及行车安全；如果游间过大，车辆运行时蛇行运动幅度越大，横向加速度越大，作用于钢轨上横向力越大，动能损失越大，轮轨间撞击越大，加剧轮轨磨耗和轨道变形，严重时引起脱轨和行车安全●21.水平指的是线路左右两股钢轨顶面的相对高差，一般用道尺测量●22.钢轨水平误差危害：（1）水平差，在一段相当长的距离内，一股钢轨的轨顶水平，较另一股始终高（2）三角坑，一段不太长的距离内，先是左股钢轨高，后是右股钢轨高（或相反）两最大水平误差点之间距离不足18m，对行车安全危害大，延长不足18m距离内出现水平差超过4mm的三角坑，就会出现车轮不能全部正常压紧钢轨的情况，甚至爬上钢轨，引起脱轨事故。
轨道结构基本知识
轨道结构基本知识轨道结构是指电子在原子或分子中运动的空间，它描述了电子的位置和运动方式。
了解轨道结构对于理解化学反应和物质性质非常重要。
原子轨道是描述原子中电子可能存在的空间区域。
根据量子力学理论，电子的位置不能准确确定，只能通过概率密度来描述。
因此，原子轨道通常用波函数（ψ）来表示。
根据斯特恩-盖拉赫实验的结果，电子具有自旋，可以分为自旋向上和自旋向下。
据此，原子轨道可分为两种类型：自旋轨道和反自旋轨道。
自旋轨道是指自旋量子数为+1/2的电子所占据的轨道，一般用s、p、d、f等字母来表示。
自旋轨道通常在能级图中以不同的颜色表示，如s轨道为灰色，p轨道为红色，d轨道为黄色，f轨道为绿色。
自旋轨道的形状有所不同。
s轨道是球对称的，形状类似于一个球体；p轨道是双球体，分为三个不同的方向：px、py和pz；d轨道是双叶形，分为五个不同的方向：dxy、dyz、dz2、dxz和dx2-y2；f轨道的形状更加复杂，不同方向的轨道受不同程度的排斥。
除了自旋轨道，还存在着反自旋轨道。
反自旋轨道是指自旋量子数为-1/2的电子所占据的轨道。
反自旋轨道与自旋轨道具有相同的形状，但自旋方向相反。
根据泡利不相容原理，每个轨道最多只能容纳两个电子，且这两个电子必须具有相反的自旋。
因此，每个能级上的自旋轨道数目不能超过2n^2，其中n为该能级的主量子数。
轨道结构的分布顺序可以通过洪特规则来确定。
根据洪特规则，电子填充轨道的顺序是按照能量从低到高的顺序填充的，且每个轨道中必须先填满一个电子，然后再填充第二个电子。
一般来说，s轨道先填充，然后是p、d和f轨道。
了解轨道结构对于理解原子的化学反应和电子的行为非常重要。
通过轨道结构，我们可以预测原子的化合价、键长等性质，以及解释原子间的相互作用。
此外，轨道结构还可以用于解释分子的形状、键角以及反应机理等。
总之，轨道结构是描述电子位置和运动方式的基本概念。
它对于理解化学反应和物质性质至关重要，可以帮助我们预测和解释化学现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ห้องสมุดไป่ตู้
2）防爬措施 加强轨道的纵向阻力：拧紧接头螺栓， 可提高接头阻力；加强中间扣件联结， 可提高扣件阻力；加强捣固，可提高道 床阻力。 增设防爬设备： 防爬设备有穿销式防爬器和防爬支撑两 种。
防爬设备
防爬器
三、轨道平顺
1、轨道平顺标准 轨道的平顺度由几何尺寸决定，也就是线路轨距、水平及三角坑、 高低、方向。 下面分别对轨道几何尺寸进行介绍。 （1）轨距 轨距为两钢轨头部内侧间与轨道中线相垂直的距离。我国准轨直 线地段标准轨距为1435mm，使用轨距尺在钢轨头部内侧顶面下 16mm处进行测量。
钢轨接头
钢轨与钢轨之间用夹板连接，称为接头。接头 按构造用途分为普通接头与特种接头。 普通接头：常用的为悬空式接头。 特种接头：按其用途的不同，有导型接头、冻 结接头、绝缘接头、胶结接头和伸缩接头等 按接头相互位置分，有相对式和相互式两种。 接头配件由夹板、螺栓和垫圈组成。
下列位置不得设钢轨接头 1）明桥面小桥的全长范围内； 2）钢梁端部、拱桥温度伸缩缝和拱顶等处前 后各2m范围内； 3）钢梁的横梁顶上； 4）设有温度调节器的钢梁的温度跨度范围内； 5）道口范围内。
二、轨道的组织部分—轨道附 属设备
一、轨道附属设备主要有防爬设备、加强设备、 明桥面设备以及平交道口 1、防爬设备 1）轨道爬行 列车运行时，钢轨在动载作用下形成波浪挠曲， 同时产生一个纵向水平推力，加之温度变化， 车轮制动和车轮对接头的冲击作用，引起钢轨 的纵向移动，有时还带动轨枕一起移动，这种 现象称为轨道爬行。
构成道床横断面的三个主要因素是道床 顶宽、道床厚度和道床边坡坡度。 道床厚度：道床应有足够的厚度，在我 国铁路上，根据轨道类型的不同，规定 道床厚度（轨枕底以下）为30-50cm。 道床顶宽：道床顶面宽度决定于轨枕长 度，道床应有适当的碴肩，使肩部石碴
处于稳定状态，阻止石碴受列车振动作 用而从轨枕下挤出，以保持道床紧密状 态和足够的横向阻力。在我国铁路上， 道床肩宽根据具体情况不同，定为2530cm，曲线上应在外侧适当加宽。 道床边坡： 中型以上正线轨道，边坡为1：1.75，轨 型轨道及站线、专用线可采用1：1.5。
直线
缓和曲线
圆曲线
缓和曲线
直线
平面图
直线 缓和曲线 圆曲线 缓和曲线 直线
立面图
超高
2）三角坑 所谓三角坑，即在18m范围内，两股钢轨存在 三个及以上的坑洼或突起。若以左股为基准股， 在右股上出一负一正或一正一负的交替水平差 时就叫三角坑。在正或负的三个数值中符号相 反，数值最大的两数绝对值之和即为三角坑的 值。例如测量出水平差为+3，+2，-4，则三角 坑值为7mm。
轨缝 钢轨接头的轨缝应根据钢轨温度计算确定。装 有绝缘的接头轨缝，在最高轨温时不应小于 6mm（绝缘片厚度），最大不应大于构造轨缝。 测量轨缝时，用楔形轨缝尺，由钢轨头部外侧 插入。
钢轨接头病害 1）淬火钢轨端部的鞍型磨耗。磨耗深度一般 为1-3mm，长度一般为200-300mm，在铺设混 凝土轨枕的地段比较明显，发展比较快。 2）低接头。这种病害一般均发生在捣固不良 地段。 3）钢轨轨端掉块。主要是淬火区轨顶面剥落、 掉块和螺栓孔裂纹。 4）夹板弯曲或断裂。主要是顶部中央出现细 小裂纹。 5）混凝土轨枕损裂。主要发生在轨下断面。 6）道床板结、翻浆冒泥。
1435
16 m m
（2）水平及三角坑 1）水平 在直线轨道上，左右两股钢轨顶面应位于同一 水平面上，以保证列车平稳运行和两股钢轨磨 耗均匀。 在曲线轨道上，为了减小离心力带来的影响， 应在曲线外股设置超高。 水平通过轨距尺进行测量，一般习惯是直线地 段以左股为基准，曲线地段以曲线外股为基准， 道岔以直股侧为基准股，基准股高为正，反之 为负。
直线 和 圆曲线
＋3 －2 3
＋4 －2 5
＋6 －4 8
＋4 －2 4
＋6 －4 6
＋8 －4 8
＋6 －2
＋7 －4
＋9 －4
＋6 －2
＋9 －4
＋10 －4
4
6
10
5
8
11
3
3
5
4
8
7
4
4
6
6
8
8
4
4
6
6
10
10
5
5
8
8
11
11
3
3
4
4
6
6
4
4
5
6
6
8
4
4
5
6
7
9
5
5
7
8
8
10
第二章
四、轨道静态几何尺寸允许偏差
V >160km/h正线 项目
作业 验收 经常 保养 临时 补修 作业 验收 经常 保养 临时 补修 作业 验收 经常 保养 临时 补修 作业 验收 经常 保养 临时 补修 160km/h≥ v >120km/h 正线
vmax≤120km/h正线及 到发线
其它站线
轨距（mm） 水平（mm） 高低（mm） 轨向（直线） （mm） 三角坑 （扭曲） （mm） 缓和 曲线
曲线线路轨向测量
正矢 20米长弦线
（5）轨底坡 轨底坡是指为使钢轨保持一定的向内倾 斜度而必须把钢轨底放在一定的斜面上 而言 直线地段轨底坡为1：40。木枕轨道是用 有1：40斜面的铁垫板完成；混凝土枕轨 道则是将轨枕承轨槽做成1：40的坡度。 轨底坡是否正确，可以从钢轨顶面光带 位置判断。光带如偏向内侧，则说明轨 底坡不足，反之则过大。
（3）高低 线路或道岔应保持轨面平顺，存在高低误差会 引起列车的垂直颠簸。前后高低是指一股钢轨 踏面在垂直面上的不平顺程度。 检查高低使用10m弦线在轨面上测量，测量时 使用相同高度的两垫块置于轨面配合测量。轨 面洼时高低差为正，轨面高时高低差为负
高低:钢轨顶面平顺程度。
10米
厚度20mm垫块 10米弦线
直线线路轨向测量
碎弯
线路平面图
厚度20mm垫块
左股钢轨
20mm 10米弦线
25mm
方向+5
道岔导曲线方向的好坏，应以支距误差程度决 定。导曲线支距是指直股基本轨工作边至导曲 线上股工作边的垂直距离。 支距的检查：检查时，将支距尺搭轨板搭在直 股基本轨上，并使搭轨板一侧与支距标记对正， 移动游框即可测量实际支距尺寸
钢轨立面
20mm
（4）方向 线路或道岔的方向，直线要直、曲线要圆顺。 若直线不直、曲线不顺则会引起列车的蛇形运 动，在无缝线路地段，若轨道方向不良，在高 温季节还会引起胀轨跑道，严重威胁行车安全。 轨道方向的测量 直线地段使用10m弦、垫块和钢直尺进行测量； 曲线地段用20m弦紧贴钢轨内侧踏面下16mm处 测量。
轨道组成基本知识 第二讲
一、轨道的组织部分—道床
道床的作用是把轨枕传来的力均匀地传 布到路基面上，固定轨枕位置，保持轨 道的稳定性，排除路基面水分，保持轨 道弹性，调整轨道的平面及纵断面。 道床有碎石道床和整体道床两种形式。 （1）碎石道床
道床石碴的粒径过大，不利于保持弹性 和进行捣固作业。石碴一般分为三种规 格：16-63mm，用于新建、大修及维修； 16-40mm，用于维修；8-20mm，用于垫 碴起道。同时，石碴应避免采用同一的 粒径，要遵循一定的级配，以获得较好 的弹性模量和抗剪强度。
思考题
1、道床的形式有那两种？ 2、如何检查线路高低？ 3、哪些位置不得设钢轨接头？
