110mm三相交流步进电机选型资料
步进电机选型手册
负载稳定性：考虑负载的稳定性对电机性能的影响
运动特性
步进电机的精度与步距角成正比
步进电机的转速与脉冲频率成正比
步进电机的转矩与电流成正比
步进电机的响应速度与驱动电路有关
环境条件
温度：需要考虑电机的工作温度范围，以及环境温度对电机性能的影响
湿度：需要考虑电机的工作湿度范围，以及环境湿度对电机性能的影响
步进电机的特点：精确定位、易于控制、响应速度快
步进电机的应用：广泛应用于自动化设备、机器人、数控机床等领域
步进电机的分类
按照控制方式分类：开环控制、闭环控制、半闭环控制
按照驱动方式分类：直流驱动、交流驱动、混合驱动
按照结构分类：永磁式、混合式、感应式
按照步距角分类：整步、半步、微步、超微步
步进电机的性能参数
感谢您的观看
汇报人：
噪音：步进电机的噪音越小，工作环境越安静
控制方式：选择合适的控制方式，如开环控制、闭环控制等
驱动器：选择合适的驱动器，如直流驱动器、交流驱动器等
步进电机品牌与型号推荐
国际品牌推荐
德国西门子：SINAMICS系列步进电机，性能稳定，质量可靠
美国罗克韦尔：PowerFlex系列步进电机，性能优异，价格适中
步距角：电机每转一圈的步数
效率：电机输出的能量与输入的能量的比值
响应时间：电机从静止到启动的时间
转速：电机每分钟的转数
精度：电机定位的精确度
扭矩：电机输出的力矩
步进电机选型要点
负载特性
负载类型：恒定负载、周期性负载、冲击性负载等
负载大小：根据实际需求选择合适的电机功率
负载频率：根据电机的转速和转矩特性选择合适的负载频率
海拔：需要考虑电机的工作海拔范围，以及海拔对电机性能的影响
步进电机说明书
17HS001
17HS101
- +55 !" !" 500V DC 100M 0.1 0.3mm 0.02mm Max 85 Max B
17HS111
! "10-85% ! !"#$"% Min ! "
!" -25
!" !" !" !"
!"#
电机型号 17HS001 原型号42BYGH001 17HS101 原型号42BYGH101 17HS111
Start MicroStep Co., Ltd.
!"#$%&'()*+
5
! " # $ SERIES STEP MOTORS
110BYG250A
!" -25
110BYG250B
110BYG250C
! "
!" !" !" !"
- +55 !" !" 500V DC 100M 0.1 0.3mm 0.02mm Max 85 Max B
!"#$ /
相数 步距角 相电流 驱动电压 最大静转矩 相电阻 0.15Nm 2 1.8° 1.7A DC24V 0.35Nm 0.45Nm
!" !"
相电感
转动惯量
重量
空载启动 转速 390转/分
配套驱动器
1.4Ω 2.3Ω 3.3Ω
SH-2H042Ma SH-2H042Mb 2.88mH 0.032kg·cm 0.24kg 396转/分 MS-2H057M
Start MicroStep Co., Ltd.
步进电机的选型及计算方法
步进电机选型的计算方法步进电机选型表中有部分参数需要计算来得到。
但是实际计算中许多情况我们都无法得到确切的机械参数，因此，这里只给出比较简单的计算方法。
一、驱动模式的选择驱动模式是指如何将传送装置的运动转换为步进电机的旋转。
下图所示的驱动模式包括了电机的加/减速时间，驱动和定位时间，电机的选型基于模式图。
●必要脉冲数的计算必要脉冲数是指传动装置将物体从起始位置传送到目标位置所需要提供给步进电机的脉冲数。
必要脉冲数按下面公式计算：必要脉冲数＝物体移动的距离距离电机旋转一周移动的距离×360 o步进角●驱动脉冲速度的计算驱动脉冲速度是指在设定的定位时间中电机旋转过一定角度所需要的脉冲数。
驱动脉冲数可以根据必要脉冲数、定位时间和加/减速时间计算得出。
（1）自启动运行方式自启动运行方式是指在驱动电机旋转和停止时不经过加速、减速阶段，而直接以驱动脉冲速度启动和停止的运行方式。
自启动运行方式通常在转速较低的时候使用。
同时，因为在启动/停止时存在一个突然的速度变化，所以这种方式需要较大的加/减速力矩。
自启动运行方式的驱动脉冲速度计算方法如下：驱动脉冲速度[Hz]= 必要脉冲数[脉冲] 定位时间[秒]（2）加/减速运行方式加//减速运行方式是指电机首先以一个较低的速度启动，经过一个加速过程后达到正常的驱动脉冲速度，运行一段时间之后再经过一个减速过程后电机停止的运行方式。
其定位时间包括加速时间、减速时间和以驱动脉冲速度运行的时间。
加/减速时间需要根据传送距离、速度和定位时间来计算。
在加/减速运行方式中，因为速度变化较小，所以需要的力矩要比自启动方式下的力矩小。
加/减速运行方式下的驱动脉冲速度计算方法如下：驱动脉冲速度[Hz]= 必要脉冲数－启动脉冲数[Hz]×加/减速时间[秒] 定位时间[秒]－加/减速时间[秒]二、电机力矩的简单计算示例必要的电机力矩＝（负载力矩+加/减速力矩）×安全系数●负载力矩的计算（TL）负载力矩是指传送装置上与负载接触部分所受到的摩擦力矩。
SJ-3H110MB 三相混合式步进电机细分驱动器 说明书
SJ-3H110MB 三相混合式步进电机细分驱动器一、性能简介SJ-3H110MB 三相混合式步进电机驱动器把交流伺服电机驱动器原理应用到步进电机驱动器中，输入的220VAC 经整流后产生325VDC ，再经调制器调制为325V 阶梯式正弦电流波形，每个阶梯对应电机转动一步，通过改变驱动器输出电流的频率来改变电机转速，而输出的阶梯数确定了电机转过的角度。
SJ-3H110MB 混合式步进电机驱动器，具有以下特点：1．采用交流伺服控制原理，在控制方式上增加了全数字式电流环控制，三相正弦电流驱动输出，使三相混合式电机低速无爬行，无共振区，噪音小。
2．驱动器功放级的电压达到DC325伏，步进电机高速运转仍然有高转矩输出。
3．具备短路、过压、欠压、过热等完善保护功能，可靠性高。
4．具有细分、半流和掉电相位记忆功能。
5．具有多种细分选择，可控制电机在任意细分状态下精确定位，最小步距角可设为0.036°（10000步/转）。
适用 面广，通过设置不同相电流可配置各种电机。
二、电气技术参数输入电源 AC220V -15%～+10% 50/60HZ 5.5A(MAX) 输出相电流 1.7A ～6.8A 适配电机 三相混合式步进电机工作环境 0℃～50℃ 15～85%RH 、不结露。
无腐蚀性、易燃、易爆、导电性气体、液体和粉尘。
存放环境 0℃～50℃ 15～85%RH 、不结露。
驱动方式 PWM （脉宽调制）恒流斩波，三相正弦波电流输出。
步距角 0.036°、0.045°、0.06°、 0.072°、0.09°、0.12°、0.15°、0.18°、0.225°、0.3°、0.36°、0.45°、0.6°、 0.72°、0.9°、1.8°电机步数 10000、8000、6000、5000、4000、3000、2400、2000、1600、1200、1000、800、600、500、400、200 步距角设定 DIP 开关（SW1.2.3.4） 输入信号 CP+/CP-；DIR+/DIR-；EN+/EN-输入电平 5V 时输入信号不需串电阻,12V 时串入1K 电阻,24V 时串入2K 电阻。

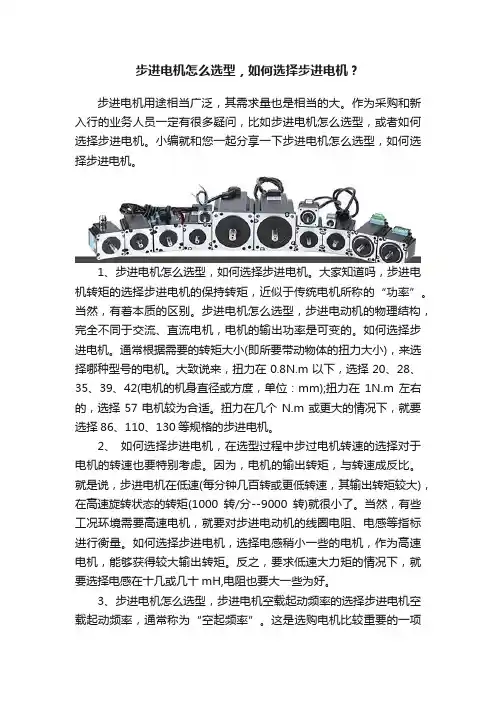

步进电机怎么选型，如何选择步进电机？
步进电机怎么选型，如何选择步进电机？步进电机用途相当广泛，其需求量也是相当的大。
作为采购和新入行的业务人员一定有很多疑问，比如步进电机怎么选型，或者如何选择步进电机。
小编就和您一起分享一下步进电机怎么选型，如何选择步进电机。
1、步进电机怎么选型，如何选择步进电机。
大家知道吗，步进电机转矩的选择步进电机的保持转矩，近似于传统电机所称的“功率”。
当然，有着本质的区别。
步进电机怎么选型，步进电动机的物理结构，完全不同于交流、直流电机，电机的输出功率是可变的。
如何选择步进电机。
通常根据需要的转矩大小(即所要带动物体的扭力大小)，来选择哪种型号的电机。
大致说来，扭力在0.8N.m以下，选择20、28、35、39、42(电机的机身直径或方度，单位：mm);扭力在1N.m左右的，选择57电机较为合适。
扭力在几个N.m或更大的情况下，就要选择86、110、130等规格的步进电机。
2、如何选择步进电机，在选型过程中步过电机转速的选择对于电机的转速也要特别考虑。
因为，电机的输出转矩，与转速成反比。
就是说，步进电机在低速(每分钟几百转或更低转速，其输出转矩较大)，在高速旋转状态的转矩(1000转/分--9000转)就很小了。
当然，有些工况环境需要高速电机，就要对步进电动机的线圈电阻、电感等指标进行衡量。
如何选择步进电机，选择电感稍小一些的电机，作为高速电机，能够获得较大输出转矩。
反之，要求低速大力矩的情况下，就要选择电感在十几或几十mH,电阻也要大一些为好。
3、步进电机怎么选型，步进电机空载起动频率的选择步进电机空载起动频率，通常称为“空起频率”。
这是选购电机比较重要的一项指标。
如果要求在瞬间频繁启动、停止，并且，转速在1000转/分钟左右(或更高)，通常需要“加速启动”。
步进电机怎么选型，如果需要直接启动达到高速运转，最好选择反应式或永磁电机。
这些电机的“空起频率”都比较高。
4、步进电机怎么选型，步进电机的相数选择步进电机的相数选择，这项内容，很多客户几乎没有什么重视，大多是随便购买。
步进电机的选用及电机型号、参数、尺寸标准[宝典]
![步进电机的选用及电机型号、参数、尺寸标准[宝典]](https://img.taocdn.com/s3/m/566677b1f424ccbff121dd36a32d7375a417c6c4.png)
步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。
每输入一个脉冲电机转轴步进一个步距角增量。
电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。
步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。
步进电机惯量低、定位精度高、无累积误差、控制简单等特点。
广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。
选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。
而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。
在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。
一般地说最大静力矩Mjmx大的电机，负载力矩大。
选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。
在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。
但细分只能改变其分辨率，不改变其精度。
精度是由电机的固有特性所决定。
论文天地欢迎您选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。
选择步进电机需要进行以下计算：（1）计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1)式中φ---步进电机的步距角（o/脉冲）S ---丝杆螺距（mm)Δ---(mm/脉冲）（2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。
Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2）式中Jt ---折算至电机轴上的惯量(K g.cm.s2)J1、J2 ---齿轮惯量(K g.cm.s2)Js ----丝杆惯量(K g.cm.s2) W---工作台重量（N）S ---丝杆螺距（cm）（3）计算电机输出的总力矩MM=M+M+Mt （1-3）M=（Jm+Jt).n/T× 1.02×10ˉ2（1-4）式中M ---电机启动加速力矩（N.m)Jm、Jt---电机自身惯量与负载惯量(K g.cm.s2)n---电机所需达到的转速（r/min）T---电机升速时间（s）M=(u.W.s)/(2πηi)×10ˉ2（1-5）M---导轨摩擦折算至电机的转矩（N.m)u---摩擦系数η---传递效率Mt=(P t.s)/(2πηi)×10ˉ2（1-6）Mt---切削力折算至电机力矩（N.m)P t---最大切削力（N）（4）负载起动频率估算。
步进电机选型手册
4
0.8
6.6
FL86BYG80
(串联) 4.5
3
1.6
14
(并联) 4.5
6
0.4
3.5
8.5
4
1.2 11.5
FL86BYG118
(串联) 9.7
3
1.9 22.4
(并联) 9.7
6
0.47 5.6
12
4
1.1 12.8
FL86BYG156
(串联) 13
3
2.23 25.8
(并联) 13
6.1 0.56 6.4
1.4
*以上表中所列仅为代表性产品 外形图：
接线图：
北京飞凌东泰电子技术有限公司
010-69732383
86 方形步进电机系列
技术数据： 步进电机型号
接法
最大静 扭矩 (N·m
±10%)
额定电 流/相
(A)
相阻抗
(ohms ±0%)
相感抗
(mH± 20%)
FL86BYG65
3.5
4
0.7
3.9
4.5
外形图：
接线图：
北京飞凌东泰电子技术有限公司
矩频曲线图:
010-69732383
北京飞凌东泰电子技术有限公司
010-69732383
57 方形步进电机系列
技术数据： 步进电机型号
FL57BYG41
步距角 静力矩 电流 电阻 电感
轴长 机身长 转动惯量 重量
引线数 (NO.)
(°) (N.m) (A) (Ω) (mH)
010-69732383
110 方形步进电机系列
技术数据：
电机型号
步进电机的选型与计算
步进电机的选型与计算在选型步进电机时，需要明确应用场景和需求。
首先，要了解步进电机的类型，包括反应式、永磁式和混合式三种。
每种类型都有其特点和应用领域，比如反应式步进电机结构简单、成本低，适用于对精度要求不高的场合；永磁式步进电机力矩大、精度高，适用于对精度要求较高的场合；混合式步进电机结合了反应式和永磁式的优点，但成本较高。
其次，要根据需求选择步进电机的参数，包括步距角、相数、电流等。
步距角指的是步进电机每接收一个脉冲信号，旋转的角度；相数指的是电机内部线圈的组数；电流则代表电机的功率。
这些参数的选择将直接影响电机的性能和输出效果。
在计算步进电机参数时，需要以下几个方面：1、计算转速：转速指的是步进电机每分钟旋转的圈数。
根据需求，选择合适的转速范围，以确保电机能够在正常工作条件下运行。
2、计算电压：电压是供给步进电机的电源电压。
根据电机的功率和电流，选择合适的电压值，以确保电机能够正常运转且不会过热。
3、计算功率：功率指的是步进电机的耗电情况。
根据电机的工作负载和转速，计算出所需的功率，以便选择合适的电源和驱动器。
在电路搭建方面，需要使用驱动器来控制步进电机的旋转。
根据不同的需求，可以选用不同的驱动器，如恒流驱动、恒压驱动等。
同时，还需要注意电路的图示和布局，以确保电源、驱动器和步进电机之间的连接正确可靠。
实验和仿真也是步进电机选型与计算过程中的重要环节。
通过实验，可以验证电机的旋转角度、速度和力矩是否符合要求；通过仿真，可以在实际制作之前对电路的性能进行评估和优化。
实验和仿真的结果将为最终方案的选择提供依据。
在应用过程中，还需注意以下事项：1、避免步进电机长时间处于高速状态：高速运转容易导致电机过热，可能影响其性能和使用寿命。
因此，要合理控制电机的转速，避免长时间的高速运转。
2、步进电机的维护和保养：定期检查电机的紧固件是否松动，轴承是否磨损，以及润滑情况等。
保持电机的清洁和干燥，以延长其使用寿命。
110BYG步进电机说明书
062170 110BYG350DH-SAKSMA-0501 3 0.6/1.2 5.0 0.9 11
保持 转矩
(N m) 8 12 16
定位 转矩 电压
重 转动 量 惯量
2
(Nm) （VDC） (Kg) (gcm )
0.5 80~350 6.6 9720
0.5 80~350 9 13560
0.6 80~350 11.1 17400
三相混合式步进电动机
110 系列
低温升，高转矩，低噪音，低振动
绝缘电阻——500VDC 100MΩ Min 轴向间隙—— 0.1～ 0.3mm 径向跳动——0.02mm Max 温 升——65K Max 绝缘强度——1000V AC 1Minute 环境温度—— - 20℃ ～ +55℃ 绝缘等级—— B 级
10 9 8 7 6 5 4 3 2 0.01
驱 动 电 压： ２ ２ ０ＶＡＣ 步 距 角 ：０ ．６ 度
0.1
1
10
100
脉 冲 频 率 (KHz)
1.0
10.0
100.0
1000.0
10000.0
转 速 (rpm)
110BYG350CH- SAKSMA-0501
驱动方式：双极恒流
转 矩 (N.m) 转 矩 (N.m)
110BYG3 P2
转 矩 (N.m)
110BYG350DH- SAKSMA-0501
驱动方式：双极恒流 步 距 角：0.6° 接线方式：标准方式
18
驱 动 电 压： ２ ２ ０Ｖ Ａ Ｃ
16
步 距 角 ： ０． ６度
14
12
10
8 6
4
步进电机的选用电机型号、参数、尺寸标准
步进电机的选用电机型号、参数、尺寸标准步进电机的选用步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。
每输入一个脉冲电机转轴步进一个步距角增量。
电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。
步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。
步进电机惯量低、定位精度高、无累积误差、控制简单等特点。
广泛应用于机电一体化产品中，如:数控机床、包装机械、计算机外围设备、复印机、传真机等。
选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。
而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。
在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。
一般地说最大静力矩Mjmax大的电机，负载力矩大。
选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。
在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。
但细分只能改变其分辨率，不改变其精度。
精度是由电机的固有特性所决定。
论文天地欢迎您选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。
选择步进电机需要进行以下计算:(1)计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1)式中φ ---步进电机的步距角(o/脉冲)S ---丝杆螺距(mm)Δ---(mm/脉冲)(2)计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。
Jt=J1+(1/i2)[(J2+Js)+W/g(S/2π)2] (1-2)式中Jt ---折算至电机轴上的惯量(Kg.cm.s2)J1、J2 ---齿轮惯量(Kg.cm.s2)Js ----丝杆惯量(Kg.cm.s2) W---工作台重量(N)S ---丝杆螺距(cm)(3)计算电机输出的总力矩MM=Ma+Mf+Mt (1-3)Ma=(Jm+Jt).n/T×1.02×10ˉ2(1-4)式中Ma ---电机启动加速力矩(N.m)Jm、Jt---电机自身惯量与负载惯量(Kg.cm.s2)---电机所需达到的转速(r/min) nT---电机升速时间(s)Mf=(u.W.s)/(2πηi)×10ˉ2(1-5)Mf---导轨摩擦折算至电机的转矩(N.m)u---摩擦系数η---传递效率Mt=(Pt.s)/(2πηi)×10ˉ2(1-6)Mt---切削力折算至电机力矩(N.m)Pt---最大切削力(N)(4)负载起动频率估算。
步进电机选型须知
步进电机选型须知步进电机是一种作为控制用的特种电机，它的旋转是以固定的角度（称为“步距角”）一步一步运行的，其特点是没有积累误差（精度为百分之100），定位精度为每步X百分之5。
所以广泛应用于各种开环控制。
步进电机的运行要有一电子装置进行驱动，这种装置就是步进电机驱动器，它是把控制系统发出的脉冲信号转化为步进电机的角位移，或者说：控制系统每发一个脉冲信号，通过驱动器就使步进电机旋转一步距角。
所以步进电机的转速与脉冲信号的频率成正比。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
为了让更多的用户了解步进电机及步进电机驱动器，选择到最适合自己使用要求的步进电机和步进电机驱动器，特将有关选型原则介绍如下：（仅供参考）1. 首先确定步进电机拖动负载所需要的扭矩。
最简单的方法是在负载轴上加一杠杆，用弹簧秤拉动杠杆，拉力乘以力臂长度既是负载力矩。
M=fXs或者根据负载特性从理论上计算出来。
目前步进电机只标注最大静转距，步进电机的最大静转距不超过45Nm ，力矩越大，成本越高，如果您所选择的电机力矩较大或超过此范围，可以考虑加配减速装置。
2. 确定步进电机的最高运行转速。
转速指标在步进电机的选取时至关重要，步进电机的特性是随着电机转速的升高，扭矩下降，其下降的快慢和很多参数有关，如: 驱动器的驱动电压、电机的相电流、电机的相电感、电机大小等等，一般的规律是：驱动电压越高，力矩下降越慢；电机的相电流越大，力矩下降越慢。
在设计方案时，一般的规律应使电机的转速控制在几百转/分，当然高速也行，可以参考〈矩- 频特性〉。
3. 根据负载最大力矩和最高转速这两个重要指标，再参考〈矩- 频特性〉，就可以选择出适合自己的步进电机。
如果您认为自己选出的电机太大，可以考虑加配减速装置，这样可以节约成本，也可以使您的设计更灵活。
步进电机选型指南
步进电机选型指南何为步进电机步进电机是一种专门用于位置和速度精确控制的特种电机。
步进电机的最大特点是其“数字性”，对于控制器发过来的每一个脉冲信号，步进电机在其驱动器的推动下运转一个固定角度(简称一步)，如下图所示。
如接收到一串脉冲步进电机将连续运转一段相应距离。
同时可通过控制脉冲频率，直接对电机转速进行控制。
由于步进电机工作原理易学易用，成本低(相对于伺服)、电机和驱动器不易损坏，非常适合于微电脑和单片机控制，因此近年来在各行各业的控制设备中获得了越来越广泛的应用。
步进电机的种类和特点步进电机在构造上有三种主要类型：反应式(Variable Reluctance，VR)、永磁式(Permanent Magnet,PM)和混合式(Hybrid Stepping,HS)。
* 反应式定子上有绕组、转子由软磁材料组成。
结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证。
* 永磁式永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。
其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大(一般为7.5°或15°)。
* 混合式混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。
其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。
按定子上绕组来分，共有二相、三相和五相等系列。
最受欢迎的是两相混合式步进电机，约占97%以上的市场份额，其原因是性价比高，配上细分驱动器后效果良好。
该种电机的基本步距角为1.8°/步，配上半步驱动器后，步距角减少为0.9°，配上细分驱动器后其步距角可细分达256倍(0.007°/微步)。
由于摩擦力和制造精度等原因，实际控制精度略低。
同一步进电机可配不同细分的驱动器以改变精度和效果。
雷赛步进电机系列雷赛两相、三相混合式步进电机，采用优质冷轧钢片和耐高温永磁体制造，产品规格涵盖35-130范围。
步进电机选型表
8 9 10 11
2 2 2 2
4.0 5.0 5.0 5.0
57、85、86BYG 系列 85、86、90 系列 85、86、90BYG 系列 85、86、90BYG 系列
RST FREE ENEN-
EN+ EN+
12 13 14 15 16 17
SJ-2H110MS ☆SJ-2H110M2 ☆SJ-2H110M5 SJ-2H80M2 SJ-2H80M5 ☆SJ-2H80MS2 ☆SJ-2H80MS5 ☆SJ-2H80MK2 ☆SJ-2H80MK5 SJ-280
CP
DIR
FREE
CP
CP
M
DIR
R
FREE
AC220V(电压可 依用户改变) AC220V(电压可 依用户改变)
90、110 系列
DIR-
EN+
110、130 系列
DIR-
EN+
反 应
1 2
☆SJ-3F075M ☆SJ-3C075M
3 6线 3 6线 3
4.0 4.0
DC24-40V DC24-40V (AC18-28V) AC1:17V
1/5/10/20/40 1/5/10/20/40
45、55、75BC/BF 系列 45、55、75BC/BF 系列
适配电流 4.0A 以下的电机 控制方式(共阳接法)：OPTO 适配电流 4.0A 以下的电机 控制方式(共阳接法)：OPTO 适配电流 5.0A 以下的电机
CP CP
DIR DIR
FREE FREE
3
SJ-3F090M
5.0
1/5/10/20/40
90BC/BF 系列
式
步进电机型号、参数、选择.
一、步进电动机简介
1. 步进电动机的历史 2. 步进电动机的定义
3.
4. 5. 6. 7.
步进电动机的工作原理
步进电动机的机座号 步进电动机构造 步进电动机主要参数 步进电动机的特点
一、步进电动机简介
1. 步进电动机的历史：德国百格拉公司于1973年发明了五相混
合式步进电机及其驱动器；1993年又推出了性能更加优越的三相
实用公式：转速(r/s）=脉冲频率 /（电机每转整步数*细分数）
V (r / s )
P e 360 m
V：电机转速（R/S）；P：脉冲频率（Hz）；θe：电机固有步距角；
m：细分数（整步为1，半步为2）
电机绕组电流波形分析
5. 步进电动机的闭环伺服控制
步进电动机矢量控制位置伺服系统框图
要注意电机的温度不能超过最大限值。
② 一个可供参考的经验值：步进电机驱动器的输入电压一般设定在步进 电机额定电压的3~25倍。建议：57机座电机采用直流24V-48V，86机座 电机采用直流36-70V,110机座电机采用高于直流80V。 ③ 对变压器降压，然后整流、滤波得到的直流电源，其滤波电 容的容量可按以下工程经验公式选取：C=（8000 X I）/ V（uF） I为绕组电流（A）；V为直流电源电压（V）
③ 电机力矩计算 力矩计算公式为：
max
t
(rad / s2)
T ( J TL ) /
式中：TL为系统外力折算到电机上的力矩； 为传动系统的效率。
四、计算例题（直线运动）
1. 运动学计算 2. 动力学计算 3. 选择同步带直径Φ 和步进电机细分数m 4. 计算电机力矩，选择电机型号
步进电机选型方法
如何选择合适的步进电机1. 负载分类：（1）Tf力矩负载：Tf = G·rG 重物重量 r 半径（2）TJ惯性负载：J = M（R12+R22）/ 32 （Kg·cm）M：质量R1：外径R2：内径TJ = J·dw/dt dw/dt 为角加速度2.力矩曲线图的说明力矩曲线图是步进电机输出特性的重要表现，以下是我们对其中关键词语的解释。
说明：1. 工作频率点：表示步进电机在该点的转速值。
单位：Hzn=Θ*Hz / （360*D）n 转/秒Hz 该点的频率值D 电路的细分值，Θ步进电机的步距角例：1.8步进电机，在1/2细分驱动的情况下（即每步0.9）500Hz 时，其速度是 1.25转/秒2. 起动区域：步进电机可以直接起动或停止的区域。
3. 运行区域：在这个区域里，电机不能直接运行，必须先要在起动区域内起动，然后通过加速的方式，才能到达该工作区域内。
同样，在该区域内，电机也不能直接制动，否则就会造成失步，必须通过减速的方式到起动区域内，在进行制动。
4. 最大起动频率点：步进电机在空载情况下，最大的直接起动速度点。
5. 最大运行频率点：步进电机在空载情况下，可以达到的最大的运行速度点。
6. 起动力矩：步进电机在特定的工作频率点下，直接起动可带动的最大力矩负载值。
7. 运行力矩：步进电机在特定的工作频率点下，运行中可带动的最大力矩负载值。
由于运动惯性的原因，所以，运行力矩要比起动力矩大。
3 加速和减速运动的控制当一个系统的工作频率点在力矩曲线图的运行区域内时，如何在最短的时间内加速，减速就成了关键。
如下图示，步进电机的动态力矩特性一般在低速时为水平直线状，在高速时，由于电感的影响，很快下滑。
（1）直线加速运动已知电机负载为TL，要从F0 在最短时间tr内加速到F1，求tr 和加速脉频率F（t）A．确定TJ，一般TJ =70% Tm。
B．tr = 1.8*10-5*J*Θ*（F1-F0）/ （TJ-TL）C.Ｆ（ｔ）＝（Ｆ１－Ｆ０）＊ｔ／ｔｒ＋Ｆ０， 0 < t < tr（２）指数加速运动已知电机负载为TL，要从F0 在最短时间tr内加速到F1，求tr 和加速脉频率F（t）A.确定TJ０，ＴＪ１一般TJ０ =70% Tm０,TJ１ =70% Tm１,TL=60%Tm1B．tr = F4*ln[(TJ0-TL)/(TJ1-TL)]C.Ｆ（ｔ）＝F2*[1-e^(-t/F4)]＋Ｆ０， 0 < t < tr其中，F2=(TL-TJ0)*(F1-F0)/(TJ1-TJ0)F4=1.8*10-5*J*Θ*F2 /( TJ0-TL)J 为电机转子和负载的转动惯量，Θ为每一步的度数，整步运行时为电机步距角。
步进电机选型样本(最新版)
