输油管道系统水击分析与计算
输输油管道系统水击分析与计算陈鑫!鲁传敬李长俊谢军（上海交通大学）（西南石油学院）（上海交通大学）陈鑫鲁传敬等：输油管道系统水击分析与计算，油气储运，!""!，!#（#!）!$%!&。
摘要水击是输油管道系统中经常出现的一种不稳定流现象。
当管内压力由于水力瞬变而发生急剧变化时，如果某高点未出现因压力低于油品的饱和蒸气压而产生的负压汽化现象，则流动为单相流动，但如果出现负压汽化现象，则处于该点的管段内液体的流动就演变成了气液体两相流动，增大了水击分析的难度。
对管内单相流动和含气泡液体两相流动进行了水击分析，认为分析结果可以真实地反映油品在管内流动的规律，并且可以全面用于模拟和分析管道系统的各种工况，确保管道在安全的前提下优化运行。
主题词输油管道气液两相流水击数学模型分析计算随着输油管道向大型化、连续化和管网化的方向发展，输送过程日益复杂。
而且，在流体输送过程中，水击的发生会使管内某点压力过高或过低，使系统设备或性能遭到破坏。
因此，为了保证管道在安全的前提下优化运行，必须从初期的规划设计到后期的运行管理的每个环节，深入全面地掌握管道工况的动态变化规律，对管道系统进行水击分析及其数值模拟是十分重要的。
一、管道系统数学模型!、管元件模型按’()**(*)和+,-.*的推导，对于薄壁管，波速方程〔#〕可以表达为：!/"#!#（#0"#$%"#0&’"#()*!"）（#）式中!———波速，123；"#———油品体积弹性系数，45；!#———油品密度，6721$；$———管道外径，1；%———管材弹性模量，45；"———管壁厚度，1；#———系数，取决于管道约束方式；&’———液体内气相体积（在常压下）的百分含量；(———气体常数；)———油品温度，8；*———管内某处绝对压强，45。
（#）单相流动水击基本方程〔!〕运动方程：+#+#,0#+#-0#!##*#,0’3.9$0%!.+:+:/"（!）连续方程：#!#!!（+#*#,0#*#-）0#+#,/"（$）能量方程：;（/)）;-<*!!!!#;*;-/%:+$:!.<="$!#（)<)"）（=）式中+———油品流速，123；,———距离，1；-———时间，3；’———重力加速度，123!；$———管道倾角，（0）；%———摩阻系数；.———管道内径，1；/———油品热容，>2（67·8）；!!""!="，上海市闵行区上海交大建工学院1"##""?#班；电话：（"!#）@=A=@&A?。
成品油输送管道水击计算分析以及措施

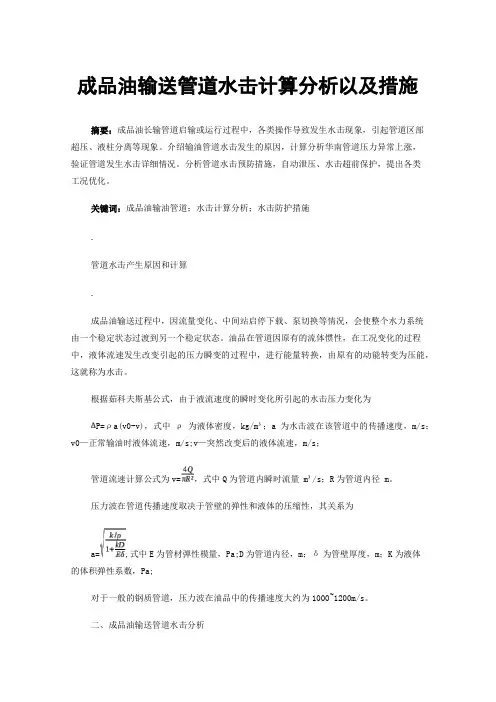

成品油输送管道水击计算分析以及措施摘要：成品油长输管道启输或运行过程中，各类操作导致发生水击现象，引起管道区部超压、液柱分离等现象。
介绍输油管道水击发生的原因，计算分析华南管道压力异常上涨，验证管道发生水击详细情况。
分析管道水击预防措施，自动泄压、水击超前保护，提出各类工况优化。
关键词：成品油输油管道；水击计算分析；水击防护措施.管道水击产生原因和计算.成品油输送过程中，因流量变化、中间站启停下载、泵切换等情况，会使整个水力系统由一个稳定状态过渡到另一个稳定状态。
油品在管道因原有的流体惯性，在工况变化的过程中，液体流速发生改变引起的压力瞬变的过程中，进行能量转换，由原有的动能转变为压能，这就称为水击。
根据茹科夫斯基公式，由于液流速度的瞬时变化所引起的水击压力变化为P=ρa(v0-v)，式中ρ为液体密度，kg/m³；a为水击波在该管道中的传播速度，m/s；v0—正常输油时液体流速，m/s;v—突然改变后的液体流速，m/s；管道流速计算公式为v=，式中Q为管道内瞬时流量m³/s；R为管道内径 m。
压力波在管道传播速度取决于管壁的弹性和液体的压缩性，其关系为a=,式中E为管材弹性模量，Pa;D为管道内径，m；δ为管壁厚度，m；K为液体的体积弹性系数，Pa;对于一般的钢质管道，压力波在油品中的传播速度大约为1000~1200m/s。
二、成品油输送管道水击分析.管道不满流产生水击现象分析.输油管道启输时，管内油品由静态转变成动态，输油泵启动时，可作为油品状态变化瞬间。
当管道满流的情况下，管内油品因流体惯性，输油泵对油品进行均匀做功，此时油品流速变化小且管道内各处流速相等。
若管道内存有气体，当输油泵对油品做功时，因输油泵出口的气体惯性小，经由输油泵输出的油品速度提升快，同时对管内气体进行压缩，导致管道内油品流速不一致且不可控。
此时管道内油品部分流速快，部分流速慢，当流速不一的油品接触后，两股油品流速发生变化，引起压力瞬变，从而产生水击。
输油管道设计与管理级资料PPT课件
第4页/共41页
第二章 等温输油管道的工艺计算
2.5.2 动、静水压头的校核 （1）动水压头的校核
动水压力指油流沿管道流动过程中各点的剩余压力。 在纵断面图上，动水压力是管道纵断面线与水力坡降线 之间的垂直高度。动水压力的大小不仅取决于地形的起 伏变化，而且与管道的水力坡降和泵站的运行情况有关。
第8页/共41页
第二章 等温输油管道的工艺计算
解决管道大落差的方法
按“等强度”原则，采用变壁厚管道设计，在低点 处增加壁厚保证管道安全；
采用变径管设计，在下坡段采用较小管径，加大沿 程摩阻，降低低点处的动水压力，并减少管材的用 量，降低工程投资。
在地势陡峭的地区采用隧道敷设以降低下坡段的高 差，同时缩短线路，降低投资及动力费用。
站取问增题加壁。厚设，计提时高：承应压按能照力二的期方的法。泵对站于间动距水来压校力核超动限水的 压管力道；，是不采同取站增间加，壁承厚压，要还求是不设同减压，站应，分需别要校进核行；技考术虑经 高济差比时较也。应按照越站来校核。
第6页/共41页
第二章 等温输油管道的工艺计算
2.5.2 动、静水压头的校核 （2）静水压头的校核
1、正常工况变化 ⑴ 季节变化、油品性质变化引起的全线工况变化，如油
品的ρ、ν变化； ⑵ 由于供销的需要，有计划地调整输量、间歇分油或收
油导致的工况变化。
第13页/共41页
等温输油管道运行工况分析与调节
2、事故工况变化 ⑴ 电力供应中断导致某中间站停运或机泵故障使某台泵 机组停运； ⑵ 阀门误开关或管道某处堵塞； ⑶ 管道某处漏油。
输油管道的水击分析及保护

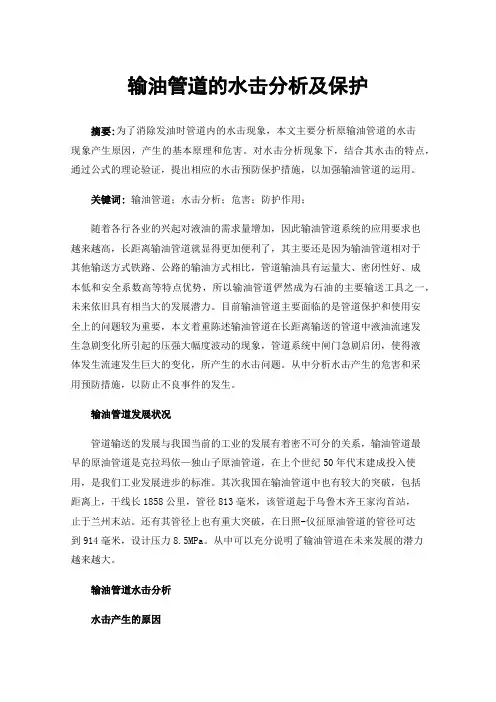

输油管道的水击分析及保护摘要:为了消除发油时管道内的水击现象，本文主要分析原输油管道的水击现象产生原因，产生的基本原理和危害。
对水击分析现象下，结合其水击的特点，通过公式的理论验证，提出相应的水击预防保护措施，以加强输油管道的运用。
关键词:输油管道；水击分析；危害；防护作用；随着各行各业的兴起对液油的需求量增加，因此输油管道系统的应用要求也越来越高，长距离输油管道就显得更加便利了，其主要还是因为输油管道相对于其他输送方式铁路、公路的输油方式相比，管道输油具有运量大、密闭性好、成本低和安全系数高等特点优势，所以输油管道俨然成为石油的主要输送工具之一，未来依旧具有相当大的发展潜力。
目前输油管道主要面临的是管道保护和使用安全上的问题较为重要，本文着重陈述输油管道在长距离输送的管道中液油流速发生急剧变化所引起的压强大幅度波动的现象，管道系统中闸门急剧启闭，使得液体发生流速发生巨大的变化，所产生的水击问题。
从中分析水击产生的危害和采用预防措施，以防止不良事件的发生。
输油管道发展状况管道输送的发展与我国当前的工业的发展有着密不可分的关系，输油管道最早的原油管道是克拉玛依—独山子原油管道，在上个世纪50年代末建成投入使用，是我们工业发展进步的标准。
其次我国在输油管道中也有较大的突破，包括距离上，干线长1858公里，管径813毫米，该管道起于乌鲁木齐王家沟首站，止于兰州末站。
还有其管径上也有重大突破，在日照-仪征原油管道的管径可达到914毫米，设计压力8.5MPa。
从中可以充分说明了输油管道在未来发展的潜力越来越大。
输油管道水击分析水击产生的原因输油管道中的水击，是指液体流速改变引起的压力瞬变，这一变化过程实际是能量之间的转换。
无论哪种原因而引起流速的变化，增压或是减压都将会产生水击，在流速的突然下降所产生的水击对输油管道具有特别大的危险。
这种压强的变换交替，会出现极大的升降值，如果处理不当将导致管道系统发生强烈的振动，受到压强过大的影响而导致管道严重变形甚至爆裂。
