扭矩传感器原理
扭矩传感器工作原理
扭矩传感器工作原理
扭矩传感器是一种用于测量扭矩或扭转力的传感器设备。
它通过将外加扭矩转化为电信号来实现测量。
扭矩传感器通常由两个主要部分组成：弹性体和传感器元件。
弹性体是扭矩传感器的关键组成部分，它负责接收外部应力并产生相应的形变。
当外部扭矩施加在弹性体上时，弹性体会发生形变。
常见的弹性体材料包括金属或弹性聚合物。
传感器元件则用于测量弹性体的形变。
传感器元件常见的工作原理有几种，包括电阻式、电容式和电感式。
其中，电阻式传感器是最常见的一种。
它基于弹性体形变导致的电阻变化来测量扭矩。
电阻式传感器通常包含一个弹性体上的电阻片，当扭矩施加在电阻片上时，电阻片会发生形变，导致电阻值发生变化。
通过测量电阻值的变化，就可以确定施加在传感器上的扭矩大小。
除了电阻式传感器，电容式传感器也常用于测量扭矩。
它利用弹性体形变引起的电容变化来实现测量。
当扭矩施加在电容式传感器上时，弹性体的形变会导致电容值的变化。
通过测量电容值的变化，可以确定扭矩的大小。
最后，电感式传感器是另一种常见的工作原理。
它利用弹性体形变引起的感应电感变化来测量扭矩。
当扭矩施加在电感式传
感器上时，弹性体的形变会导致感应电感值的变化。
通过测量感应电感值的变化，可以确定扭矩的大小。
总的来说，扭矩传感器通过将外部扭矩转化为电信号来实现测量。
不同的传感器元件工作原理可能不同，但基本原理是利用弹性体的形变来测量扭矩。
扭矩传感器的原理及应用论文
扭矩传感器的原理及应用论文引言扭矩传感器是一种用来测量转动系统扭矩的装置，广泛应用于机械、工业自动化、航空航天等领域。
本文将介绍扭矩传感器的原理和应用，并探讨其在工程领域中的应用前景。
扭矩传感器的原理扭矩传感器的原理基于霍赫尔效应和应变测量；通过测量扭矩产生的应变，来判断系统的扭矩大小。
1. 霍赫尔效应霍赫尔效应是指在导体中，当通过导体的电流受到磁场的影响时，导体的两端会产生一定的电压差。
在扭矩传感器中，通过在传感器内部加入磁场和导线，当扭矩作用于传感器时，产生的应变会影响到电流的流动，从而产生电压差。
2. 应变测量应变是指物体在外力作用下发生形变的程度，可通过应变计测量。
在扭矩传感器中，应变计可被安装在传感器结构中，用来测量传感器受到的应变。
扭矩传感器的应用扭矩传感器具有广泛的应用前景，以下为几个主要的应用领域：1. 机械领域在机械系统中，扭矩传感器常用于测量驱动轴承和传动系统的扭矩，从而实现对机械系统的监测和控制。
•可用于测量发动机输出扭矩，用来监测发动机性能以及进行燃油效率的优化。
•可用于测量工业机械设备的扭矩，用来监测设备状态、预防故障和提高生产效率。
2. 汽车工业扭矩传感器被广泛应用于汽车工业，用于不同的应用场景。
•在车辆驱动系统中，扭矩传感器可用于测量发动机输出扭矩，用于发动机控制和车辆性能的监测。
•在制动系统中，扭矩传感器可用于测量制动力矩，从而实现制动力分配和制动辅助系统。
•在电机驱动系统中，扭矩传感器可用于测量电动机扭矩，用于电机控制和动力分配。
3. 航空航天领域在航空航天领域，扭矩传感器被广泛应用于航空发动机和飞机控制系统中，用于安全监测和性能控制。
•在航空发动机中，扭矩传感器可用于测量发动机的输出扭矩，用于性能监测、故障诊断和维护计划。
•在飞机控制系统中，扭矩传感器可用于测量飞机各个舵面的扭矩，从而实现飞机的操纵和稳定性控制。
结论扭矩传感器在工程领域中具有重要的应用价值。
通过测量扭矩产生的应变，扭矩传感器可以准确地测量、监测和控制系统的扭矩。
扭矩传感器原理
扭矩传感器原理导言：扭矩传感器是一种用于测量和监测扭矩的装置，广泛应用于工业、汽车、航空航天等领域。
本文将介绍扭矩传感器的原理及其工作机制。
一、扭矩传感器的定义和作用扭矩传感器是一种能够测量力矩或扭矩的传感器。
它通过转化扭矩作用下的弹性变形或电磁感应等物理量，将扭矩转化为电信号进行测量和传输。
扭矩传感器具有监测和控制扭矩的重要作用，能够帮助我们实时了解扭矩的大小和变化情况。
二、扭矩传感器的工作原理1. 弹性变形原理扭矩传感器中常用的一种原理是基于弹性变形的测量原理。
当扭矩作用于传感器时，传感器的弹性元件（如弹簧）会发生弯曲或扭转，从而产生变形。
这种变形会导致弹性元件上的应力和应变发生变化，进而引起传感器输出信号的变化。
通过测量输出信号的变化，可以推算出扭矩的大小。
2. 电磁感应原理另一种常用的扭矩传感器原理是基于电磁感应的测量原理。
当扭矩作用于传感器时，传感器中的磁场发生变化，从而在传感器中感应出电动势。
通过测量这个感应电动势的大小，可以推算出扭矩的大小。
三、扭矩传感器的结构和特点1. 结构扭矩传感器通常由传感器体、弹性元件、电路等组成。
传感器体用于固定和支撑其他组件，弹性元件用于感应和转换扭矩，电路用于信号处理和输出。
2. 特点扭矩传感器具有以下特点：- 高精度：扭矩传感器能够实现较高的测量精度，满足各种精密应用的需求。
- 宽测量范围：扭矩传感器的测量范围通常较宽，能够适应不同扭矩大小的测量。
- 快速响应：扭矩传感器能够实时监测扭矩的变化，具有较快的响应速度。
- 耐用性强：扭矩传感器通常采用高强度材料制造，能够在恶劣环境下长时间稳定工作。
- 易于安装：扭矩传感器的安装相对简单，可以灵活应用于各种场景。
四、扭矩传感器的应用领域扭矩传感器在各个领域都有广泛的应用，下面列举几个典型的应用领域：1. 工业生产：扭矩传感器可以用于测量和控制各种工业设备中的扭矩，如机械传动装置、液压设备等。
2. 汽车工程：扭矩传感器可以用于汽车发动机输出扭矩的测量和控制，以提高汽车的性能和燃油经济性。

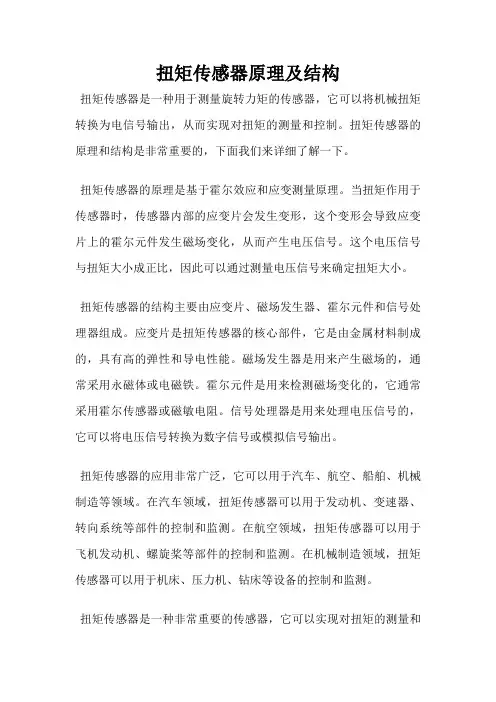

扭矩传感器原理及结构
扭矩传感器原理及结构
扭矩传感器是一种用于测量旋转力矩的传感器，它可以将机械扭矩转换为电信号输出，从而实现对扭矩的测量和控制。
扭矩传感器的原理和结构是非常重要的，下面我们来详细了解一下。
扭矩传感器的原理是基于霍尔效应和应变测量原理。
当扭矩作用于传感器时，传感器内部的应变片会发生变形，这个变形会导致应变片上的霍尔元件发生磁场变化，从而产生电压信号。
这个电压信号与扭矩大小成正比，因此可以通过测量电压信号来确定扭矩大小。
扭矩传感器的结构主要由应变片、磁场发生器、霍尔元件和信号处理器组成。
应变片是扭矩传感器的核心部件，它是由金属材料制成的，具有高的弹性和导电性能。
磁场发生器是用来产生磁场的，通常采用永磁体或电磁铁。
霍尔元件是用来检测磁场变化的，它通常采用霍尔传感器或磁敏电阻。
信号处理器是用来处理电压信号的，它可以将电压信号转换为数字信号或模拟信号输出。
扭矩传感器的应用非常广泛，它可以用于汽车、航空、船舶、机械制造等领域。
在汽车领域，扭矩传感器可以用于发动机、变速器、转向系统等部件的控制和监测。
在航空领域，扭矩传感器可以用于飞机发动机、螺旋桨等部件的控制和监测。
在机械制造领域，扭矩传感器可以用于机床、压力机、钻床等设备的控制和监测。
扭矩传感器是一种非常重要的传感器，它可以实现对扭矩的测量和
控制，广泛应用于各个领域。
扭矩传感器的原理和结构是非常重要的，只有深入了解才能更好地应用和维护。
光电式扭矩传感器工作原理
光电式扭矩传感器工作原理
光电式扭矩传感器是一种用于测量旋转装置扭矩的传感器。
它
的工作原理基于光电效应和应变测量技术。
首先，光电式扭矩传感器利用光电效应来测量扭矩。
在传感器
的内部，通常会有一对光栅或者光栅条，其中一个固定在传感器的
外壳上，另一个连接到旋转装置上。
当旋转装置受到扭矩作用时，
连接到旋转装置上的光栅条会发生相对于固定光栅的微小位移。
这
种位移会改变光栅之间的光学信号传输，进而产生一个与扭矩大小
成正比的光学信号。
其次，传感器会将光学信号转换成电信号。
这通常是通过内部
的光电传感器和信号处理电路来实现的。
光电传感器会检测光栅之
间的光学信号变化，并将其转换成电信号。
信号处理电路会进一步
放大、滤波和转换电信号，以便于后续的数字化处理或者直接输出
给用户。
最后，传感器会输出扭矩数值。
经过信号处理电路处理后的电
信号会被转换成扭矩的数值。
这个数值可以通过显示屏、数据接口
或者其他输出方式呈现给用户，以便用户能够实时监测扭矩的数值。
总的来说，光电式扭矩传感器通过光电效应测量扭矩，并通过
信号处理电路将光学信号转换成电信号，最终输出扭矩数值给用户。
它的工作原理相对简单，但在工业生产和科学研究中有着广泛的应用。

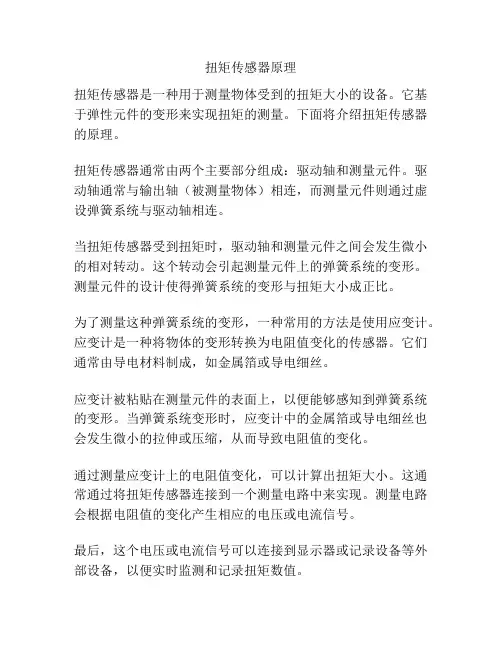

扭矩传感器原理
扭矩传感器原理
扭矩传感器是一种用于测量物体受到的扭矩大小的设备。
它基于弹性元件的变形来实现扭矩的测量。
下面将介绍扭矩传感器的原理。
扭矩传感器通常由两个主要部分组成：驱动轴和测量元件。
驱动轴通常与输出轴（被测量物体）相连，而测量元件则通过虚设弹簧系统与驱动轴相连。
当扭矩传感器受到扭矩时，驱动轴和测量元件之间会发生微小的相对转动。
这个转动会引起测量元件上的弹簧系统的变形。
测量元件的设计使得弹簧系统的变形与扭矩大小成正比。
为了测量这种弹簧系统的变形，一种常用的方法是使用应变计。
应变计是一种将物体的变形转换为电阻值变化的传感器。
它们通常由导电材料制成，如金属箔或导电细丝。
应变计被粘贴在测量元件的表面上，以便能够感知到弹簧系统的变形。
当弹簧系统变形时，应变计中的金属箔或导电细丝也会发生微小的拉伸或压缩，从而导致电阻值的变化。
通过测量应变计上的电阻值变化，可以计算出扭矩大小。
这通常通过将扭矩传感器连接到一个测量电路中来实现。
测量电路会根据电阻值的变化产生相应的电压或电流信号。
最后，这个电压或电流信号可以连接到显示器或记录设备等外部设备，以便实时监测和记录扭矩数值。
总结起来，扭矩传感器通过测量弹簧系统的变形来实现对扭矩大小的测量。
这是通过将应变计与测量元件结合并将其连接到一个测量电路中来实现的。
通过测量电路中相应的电压或电流信号，可以获得准确的扭矩数值。
扭矩传感器工作原理
扭矩传感器工作原理扭矩传感器是一种用于测量转矩或扭矩的传感器。
它们在工业领域中扮演着至关重要的角色，可用于测量和监测各种设备和机械系统中的扭矩。
扭矩传感器的工作原理基于一些基本物理原理，下面我们来详细了解一下。
扭矩传感器通常由两个主要部件组成：弹性体和传感器。
弹性体通常由金属制成，其设计使其可以承受外部施加的扭矩。
当扭矩作用于弹性体时，它会产生形变，这种形变会被传感器检测到并转换成电信号。
传感器可以采用不同的工作原理来检测弹性体的形变。
其中一种常见的工作原理是应变片。
应变片是一种薄膜或金属片，固定在弹性体上。
当弹性体受到扭矩作用时，应变片也会产生形变，导致电阻值发生变化。
传感器测量这种电阻值的变化，并将其转换成扭矩值。
另一种常见的工作原理是磁阻式传感器。
这种传感器包含一个旋转部件和一个固定部件，它们之间有一个空隙。
当扭矩作用于传感器时，旋转部件会发生微小的形变，导致空隙的大小发生变化。
这种变化会影响磁场的分布，传感器可以检测到这种磁场的变化，并将其转换成扭矩值。
扭矩传感器的工作原理简单而有效，使其成为许多工业应用中不可或缺的部件。
通过实时监测设备或机械系统中的扭矩，可以及时发现问题并采取相应的措施，确保系统的正常运行和安全性。
总的来说，扭矩传感器是一种通过测量弹性体形变来检测扭矩的传感器。
它们可以采用不同的工作原理，如应变片或磁阻式传感器。
这些传感器在工业领域中起着至关重要的作用，帮助监测和控制各种机械系统中的扭矩，确保系统的正常运行和安全性。
通过深入了解扭矩传感器的工作原理，我们可以更好地理解其在工业领域中的应用和重要性。
动态扭矩传感器工作原理
动态扭矩传感器工作原理
动态扭矩传感器是用于测量物体转动时所受到的扭矩大小和方向的设备。
其工作原理基于电磁感应和应变传感技术。
具体工作原理如下：
1. 感应原理：动态扭矩传感器内部包含一个感应器，通常是一组线圈。
当物体受到扭矩作用时，它会发生形变，进而导致线圈内部的磁场发生变化。
2. 电磁感应：由于磁场的变化，线圈内部会产生感应电流，根据法拉第电磁感应定律。
感应电流的大小与外界施加的扭矩成正比。
3. 信号处理：感应电流经过传感器内部的信号处理电路进行放大和滤波。
信号处理电路可将感应电流转化为输出电压或当前扭矩值。
4. 输出结果：根据信号处理器的处理结果，动态扭矩传感器可以提供当前扭矩的数字或模拟输出值，供外部设备使用。
需要注意的是，由于动态扭矩传感器测量的是转动时产生的扭矩，因此其安装位于物体转动的轴上或与之相连接的部分上。
扭矩传感器工作原理
扭矩传感器工作原理
扭矩传感器是一种测量旋转或扭曲力矩的装置，它通过改变的电信号来检测旋转物体上的力矩。
其工作原理可以分为两种不同的类型：压电型和电阻型。
1. 压电型扭矩传感器：
压电型扭矩传感器使用压电晶体材料，如石英晶体或陶瓷，作为敏感元件。
当物体扭曲时，扭矩作用在压电材料上会引起压电材料的形变，从而产生电荷。
这些电荷可通过电极收集，并转换成电压信号。
传感器还包括放大电路，将电荷转换成线性输出电压。
这种类型的传感器对快速变化的力矩可以有很好的响应，并且具有较高的精确度和稳定性。
2. 电阻型扭矩传感器：
电阻型扭矩传感器利用物体的扭转来改变内置电阻元件的电阻值。
通常，传感器会包含一个弹性元件，如弹簧，以及与其相连的旋转轴。
当旋转轴扭转时，弹性元件也会相应扭曲。
传感器的弯曲部分具有一条电阻丝，当弯曲度变化时，电阻丝的长度和/或截面积也会变化，从而改变电阻。
通过测量电阻值的
变化，可以确定旋转物体上的力矩大小。
这种类型的传感器适用于高温和高压环境，并且具有较低的成本。
这两种类型的扭矩传感器都广泛应用于工业自动化、汽车、航空航天、船舶和其他领域，用于测量和控制扭矩的大小和方向。
扭矩传感器测量原理
扭矩传感器测量原理
嘿，朋友们！今天咱来聊聊扭矩传感器测量原理。
想象一下，扭矩就像是一个大力士在拧东西，而扭矩传感器呢，就是专门来检测这个大力士使了多大劲儿的小侦探。
它的工作原理呀，其实就跟咱平时量体重差不多。
传感器就像是体重秤，能感受到施加的扭矩大小。
当有扭矩作用在上面时，它里面的一些小零件就会开始工作啦。
比如说，它可能会利用应变片，这玩意儿就像是超级敏感的神经，扭矩一出现，它就能马上感觉到变化，然后把这个变化转化成电信号，就好像是给我们发出一个信号说：“嘿，这里有扭矩啦！”还有的时候呢，会用一些其他的巧妙方法来测量扭矩。
总之，扭矩传感器就是这么个神奇的小玩意儿，能把看不见摸不着的扭矩给准确地测量出来，让我们知道在各种机器呀、设备呀里面到底发生了多大的力的作用。
是不是很有意思呀！下次再看到那些复杂的机器，可别忘了里面可能就藏着这些厉害的扭矩传感器小侦探哦！。
汽车扭矩传感器原理
汽车扭矩传感器原理
汽车扭矩传感器是一种用于测量发动机输出扭矩的装置。
它可以通过测量发动机输出轴上的扭矩来确定引擎的输出能力和负载情况。
汽车扭矩传感器的工作原理是基于应力和应变之间的关系。
它通常由一个弹性元件和一个测量装置组成。
弹性元件，通常是一个扭转弹簧或者柔性传动系统，将扭矩从引擎输出轴传递到测量装置上。
当引擎输出扭矩时，弹性元件会发生扭曲，导致扭矩在测量装置上产生反应。
测量装置，一般是一种敏感的电子传感器，可以将扭矩转化为电信号。
这种传感器通常使用霍尔效应、应变计或者电容变化等原理来进行测量。
当扭矩传递到测量装置上时，它会产生与扭矩大小成正比的电信号。
通过读取测量装置输出的电信号，车辆控制单元可以确定发动机的输出扭矩。
这将有助于控制车辆的动力分配、传动系统的调整以及驱动方式的优化，提高行车安全性和燃油效率。
总而言之，汽车扭矩传感器利用弹性元件和测量装置的协同作用，将发动机输出扭矩转化为电信号，从而实现对车辆性能的监测和控制。
扭矩传感器工作原理
扭矩传感器工作原理一种常见的扭矩传感器是基于电感式原理的。
该传感器由导线、磁环和传感器外壳组成。
导线绕制在磁环上，使得磁通线圈（磁场）通过磁环和导线。
当物体扭矩施加在传感器绕制的导线上时，导线产生转向力矩，使得导线出现微小的形变。
导线上的微小形变会改变导线的电感，即导线所绕制的磁通线圈的感应电动势。
因此，通过测量导线电感的变化，可以确定施加在传感器上的扭矩大小。
具体来说，扭矩传感器在构建时通常会选择一种材料，该材料在扭转时会发生形变。
这种材料可以是金属，塑料或复合材料。
当扭矩施加到传感器的轴上时，该材料会产生弹性形变。
导线通常直接连接到轴上。
因此，当材料弹性形变时，导线也会跟随形变，导致电感发生变化。
这种电感变化通过预先校准，可以用来确定施加在传感器轴上的扭矩值。
另一种常见的扭矩传感器原理是压电效应。
压电材料是一类在受到力或压力作用下，会产生电荷分布的材料。
压电材料通常被用作传感器的感应元件。
在压电扭矩传感器中，压电材料通常被安装在轴上。
当物体施加扭矩时，轴上的压电材料会发生微小的形变，进而产生电荷积累。
这些电荷通过电极引出，并与外部电路连接。
当压电材料上形成电荷后，通过测量电荷的大小和极性，可以确定施加在传感器轴上的扭矩大小。
由于压电效应是一个可逆过程，因此扭矩传感器可以双向测量扭矩。
总之，扭矩传感器的工作原理基于导线的电感变化或压电材料的电荷积累。
通过测量这些变化，可以准确地测量物体施加在传感器上的扭矩大小。
这些扭矩传感器广泛应用于工程和科学领域，用于测量和调整扭矩的性能和效率。
扭矩传感器工作原理
扭矩传感器工作原理扭矩传感器是一种用于测量机械装置扭矩的装置，它能够将机械扭矩转化为电信号输出，从而实现对扭矩的准确测量。
扭矩传感器的工作原理主要包括结构原理和测量原理两个方面。
首先，我们来看一下扭矩传感器的结构原理。
一般来说，扭矩传感器由弹性体、传感器元件、信号处理电路和输出接口等部分组成。
弹性体通常采用弹性材料制成，当受到扭矩作用时，弹性体会产生形变，从而使传感器元件产生应变。
传感器元件一般采用应变片或者应变电阻片，当受到应变时，会产生相应的电信号。
信号处理电路负责对传感器元件输出的电信号进行放大、滤波和线性化处理，最终将处理后的信号输出到外部设备。
输出接口则用于与外部设备进行连接，将处理后的信号传输出去。
其次，我们来看一下扭矩传感器的测量原理。
扭矩传感器的测量原理主要是基于应变原理。
当扭矩作用于传感器时，弹性体会产生形变，导致传感器元件受到应变。
传感器元件的应变会引起电阻值的变化，从而产生电信号输出。
通过测量这一电信号的变化，就可以准确地获取到扭矩的大小。
在实际应用中，通常会采用电桥或者电子式测量电路来对传感器元件输出的电信号进行测量和处理，以获得准确的扭矩数值。
除了结构原理和测量原理之外，扭矩传感器的工作原理还涉及到温度补偿、线性度校正和动态特性等方面。
温度补偿是为了消除温度变化对传感器性能的影响，通常会采用温度传感器对传感器元件的温度进行实时监测，并对输出信号进行相应的补偿处理。
线性度校正则是为了保证传感器输出信号与实际扭矩之间的线性关系，通常会通过专门的校准装置对传感器进行校准，以确保输出信号的准确性和稳定性。
动态特性则是指传感器对扭矩变化的响应速度和稳定性，通常需要通过精密的设计和优化来实现。
总的来说，扭矩传感器的工作原理是基于应变原理的，通过将机械扭矩转化为电信号输出来实现对扭矩的准确测量。
在实际应用中，还需要考虑温度补偿、线性度校正和动态特性等因素，以确保传感器的准确性和稳定性。
扭矩传感器的原理
扭矩传感器的原理扭矩传感器是一种测量机械或旋转设备上扭矩大小及变化的装置。
它通常用于工业自动化领域，可以用来监测设备运行的扭矩，并将相关数据传递给控制系统。
扭矩传感器的原理主要包括应变测量和电力学原理。
应变测量是扭矩传感器的基本原理之一。
当扭矩作用于物体上时，物体会发生形变，即使是微小的扭矩也会引起物体的微小变形。
扭矩传感器通常使用一种材料（如金属）制成，该材料具有良好的弹性和变形特性。
传感器上的弹性元件会随着扭矩的作用而发生微小的变形，称为应变。
这种应变可以通过使用应变片或应变计来测量。
应变片是一种将应变转换为电信号的装置。
它通常由金属制成，并通过一系列精确地安装在扭矩传感器上的导线连接到电路。
当扭矩作用于传感器时，应变片会经历微小的形变，这会导致导线的电阻发生变化。
这种变化可以通过测量电阻的变化来间接测量扭矩的大小。
应变片的数量和布置方式取决于传感器的设计和所需的测量范围。
除了应变测量外，扭矩传感器还利用电力学原理进行测量。
根据电力学原理，当电流通过一个导体时，会在导体周围产生磁场。
扭矩传感器通常包含一个或多个线圈，当电流通过线圈时，会产生一个磁场。
当扭矩作用于传感器时，由于物体的形变，磁场也会发生变化。
这种变化可以通过测量感应电压来间接测量扭矩的大小。
为了测量感应电压，扭矩传感器通常包含一个磁传感器，如霍尔传感器或磁阻传感器。
这些传感器可以检测磁场的变化，并将其转换为电压信号。
感应电压的大小与扭矩的大小成正比，因此可以通过测量电压的变化来间接测量扭矩的大小。
扭矩传感器通常还包括一个信号调理器，用于处理和放大从感应器获得的电信号。
信号调理器将电信号转换为与扭矩大小成正比的输出信号，并将其传递给控制系统进行进一步的处理和分析。
一些高级扭矩传感器还可以通过数字接口将测量数据直接发送到计算机或数据采集系统。
总结起来，扭矩传感器的原理主要包括应变测量和电力学原理。
应变测量利用材料的弹性和变形特性将扭矩转换为应变信号，并通过应变片将其转换为电信号。
扭矩传感器工作原理
扭矩传感器：从原理到应用扭矩传感器是一种用于测量机械设备扭转力矩的传感器。
其工作原理基于一个旋转轴上的应变应力测量，并将其转化为电信号输出。
下面将介绍扭矩传感器的工作原理、结构与应用。
一、工作原理
扭矩传感器基于应变应力测量的原理，当机械设备扭转时，传感器轴端的弹性元件会产生应变应力。
这个应力值与扭转时的力矩成正比，因此只需测量弹性元件的应变应力就能计算出设备的扭转力矩。
扭矩传感器通常由金属薄膜应变片制成，其材料的弹性模量和应变系数决定了传感器的精度和灵敏度。
二、结构
扭矩传感器的主要结构有三部分：转动轴、弹性元件和传感器。
转动轴是需要测量扭转力矩的机械设备的轴，弹性元件一般被安装在轴上，可通过焊接、夹紧或螺旋固定等方式实现。
传感器则固定在弹性元件上面，负责采集和输出弹性元件受到的应变应力数据。
三、应用
扭矩传感器广泛应用于各种机械设备的负载测试、安全监测、生产控制等领域。
例如，汽车行业中使用扭矩传感器来测试汽车发动机的扭矩性能；航空工业中使用扭矩传感器来监测飞机液压系统的扭矩
输出。
此外，扭矩传感器还可以用于制造、冶金、化工等行业的生产
过程监测。
四、注意事项
在使用扭矩传感器时，需要保证传感器的安装位置正确、传感器
所承受的力矩范围不超过传感器规格、传感器周围的环境温度和湿度
等因素符合要求，以确保测量数据的准确性和可靠性。
总之，扭矩传感器是一种用于测量机械设备扭转力矩的高精度传
感器。
它的工作原理基于应变应力测量，在各种机械设备的负载测试、安全监测、生产控制等领域具有广泛应用前景。
扭矩传感器的原理
扭矩传感器的原理拧矩传感器原理一、什么是拧矩传感器？拧矩传感器是一种可以测量拧矩的传感器，它可以测量外力施加于轴的扭矩的大小并将其转换为电能输出，它由两个工作部件组成：传感器和测量仪。
二、拧矩传感器的工作原理1、拧矩传感器原理：拧矩传感器是通过测量物体对轴施加扭矩来获取测量结果的。
它是通过放大器将外部传感器中的微小变化转换为电信号，然后进行计算得出扭矩的大小。
2、拧矩传感器内部结构：拧矩传感器包括外壳、内部传感器单元（桥式传感器或力学拉拔传感器）、测量仪芯片和高精度的参考仪表。
它的内部传感器单元被安装在外壳中，测量仪精确、及时地将外部力量转为1V-5V的信号，它与参考仪表一起将这些信号发送给控制器，最后得出测量结果。
三、拧矩传感器的应用领域1、工业自动化领域：拧矩传感器可以用于检测压力和拧紧紧固件，甚至可以用于工厂生产线自动控制、机械手扭紧螺栓时的过程监控、机床传动轴变频器控制等。
2、交通运输领域：拧矩传感器可以应用于引擎、内燃机、电动机的发动机扭矩调整和监测、新能源汽车的电机驱动力调节、汽车变速箱的换档压力比的测量、驾驶仪表的状态监测等。
3、消费电子领域：拧矩传感器应用于消费电子产品中，可以检测电子产品中机械外力的影响，并采取其他应急措施。
四、拧矩传感器的优缺点优点：1、量程大：拧矩传感器可以测量超过1000Nm的扭矩，精度高达0.2–1%。
2、精确：采用高精度的仪表可以提供准确的测量结果，对测量精度、台间可重复性和稳定性要求很高。
3、耐高温：拧矩传感器内置温度补偿装置，能够在-40℃至+150℃的温度范围内精确测量扭矩。
缺点：1、初始漂移：初装时由于传感器表面有积聚的物料，会大大降低准确度。
2、低频噪声：当频率低于1Hz时，测量结果会出现严重的偏差，需要对信号进行校正处理。
3、极限测量：拧矩传感器有一定的测量极限，超过了这一极限后就会失效。
扭矩传感器的原理
扭矩传感器的原理
扭矩传感器是一种用来测量线性力矩的设备，它可以检测到力矩、压力、重量和其它物理量的变化。
它的主要原理是利用物理变化产生电信号，然后将电信号转换为数字信号，最终得到测量结果。
扭矩传感器的主要结构由传感器本体、传感器头和信号处理系统组成。
传感器本体是由传感器把手、齿轮、回转轴和传感元件等组成的，其中传感元件的作用是根据外力的大小，产生电信号，传感元件可以是电压、电流、阻抗等。
传感器头负责接收外力，并将其转化为电信号。
信号处理系统由数据采集卡和计算机组成，可以将传感器产生的电信号转换为数字信号，从而得到测量结果。
扭矩传感器的应用非常广泛，可用于研究机械系统、医疗仪器等多种领域。
它可以直接测量机械装置的转矩或压力，也可以用于测量机械装置结构强度、稳定性等。
在医疗仪器中，扭矩传感器可以测量患者的体重、力量等，从而帮助诊断病情。
总之，扭矩传感器是一种重要的测量设备，其原理是利用物理变化产生电信号，可以用于测量机械系统、医疗仪器等多种领域，在许多工程领域都发挥着重要作用。
扭矩传感器的原理与使用
扭矩传感器的原理与使用一、适用范围转盘扭矩是石油钻井工程中一项十分重要的工程参数，它的监测对于合理的使用钻头，防止事故，提高钻井效率具有非常重要的意义。
链轮液压式的测量方法存在着传感器笨重、现场安装复杂、费用高、精度低、可靠性差的缺点。
CSF—3E型机械扭矩传感器可适用于油田录井、钻井作业等施工中的钻机转盘扭矩的相对量测量。
并可以应用于1类防爆区域。
可有效预防钻井过程中的井下事故及提高钻头使用寿命。
它具有灵敏度高，线性好，抗过载能力强、寿命长，便于安装，成本低等优点。
二、工作原理机械扭矩传感器为测力传感器，通过顶丝架上的顶丝将其项在钻台横梁一侧，当转盘转动时横梁会因受到转盘扭矩的作用产生物理形变，从而使扭矩传感器受力，使传感器的电桥输出信号经前置电路转换为电流信号。
三、主要技术指标：量程：50KN，供电电压15—24VDC。
输出信号：4—20毫安（2线制）工作温度范围：—40°—+50°抗过载能力：100%四、安装与使用：见安装图，安装时将1号顶丝后退7—8cm，（如果有缓冲垫子去掉），把传感器受力孔套进顶丝前端，然后把顶丝上到位即可。
初始力的调整，先把传感器与测量系统联接好，紧顶丝（根据灵敏度的要求），使电流指示6—8个毫安为宜。
也可以根据现实扭矩值的大小需要调整初始灵敏度，其方法：如果提高灵敏度，紧顶丝使原始电流最大不能超过10毫安，过大易使传感器过载而损坏；降低灵敏度则松顶丝，电流不能小于6毫安，否则会造成扭矩异常。
当初始力调整好以后，一定要把顶丝背螺帽上紧，以防松动。
五、注意事项：1、变送器电路具有极性保护功能，当电路电源极性接反时不会烧坏电路，但输出为零。
因此如果遇到输出电流为零时，就要检查信号电缆是否接错或开路，也可考虑是否电源极性接反。
2、当座卡瓦可能会出现扭矩增大现象，这是因为转盘不平的原因，但不会影响测量和损坏传感器，如果要解决此现象可把传感器安装在3号顶丝的位置，但不影响灵敏度。
扭矩传感器原理
扭矩传感器原理
扭矩传感器是一种用于测量旋转系统中扭矩的传感器。
它能够将机械扭矩转化
为电信号输出，从而实现对扭矩的准确测量。
扭矩传感器的原理是基于应变片和电桥的工作原理，下面我们将详细介绍扭矩传感器的工作原理及其应用。
首先，扭矩传感器中的应变片是起到关键作用的部件之一。
应变片是一种能够
在受力作用下发生形变的传感器元件，其形变与受力大小成正比。
在扭矩传感器中，应变片被粘贴或焊接到受力部件上，当受力部件受到扭矩作用时，应变片会产生相应的形变。
这种形变会导致应变片内部产生应变，从而改变应变片的电阻值。
其次，扭矩传感器中的电桥是实现扭矩测量的关键部件之一。
电桥是由四个电
阻组成的电路，当电桥中的电阻值发生变化时，电桥的输出电压也会发生变化。
在扭矩传感器中，应变片的电阻值会随着受力部件受到扭矩作用而发生变化，从而引起电桥输出电压的变化。
通过测量电桥的输出电压，可以准确地获取到受力部件所受到的扭矩大小。
最后，扭矩传感器在工业生产中有着广泛的应用。
它可以用于汽车发动机的扭
矩测量、风力发电机的叶片扭矩监测、船舶传动系统的扭矩控制等领域。
通过准确地测量和监测扭矩，可以实现对机械系统的精准控制和保护，提高设备的使用效率和安全性。
总的来说，扭矩传感器是一种基于应变片和电桥原理的传感器，能够实现对旋
转系统中扭矩的准确测量。
它在工业生产中有着广泛的应用，对于实现机械系统的精准控制和保护起着至关重要的作用。
希望通过本文的介绍，能够让大家对扭矩传感器的原理有一个更加深入的了解。
