膨胀型阻燃剂及应用ppt课件

6.1 概述
表6-2 化学膨胀型阻燃体系与物理膨胀型阻燃体系的比较
膨胀阻燃体系 基本组成
燃烧或受热 膨胀阻燃作用机理
膨胀倍率 炭层形貌
达到UL 94 垂直燃烧级别 的添加质量分数/%
优点
缺点或局限
化学型 酸源、炭源、气源
物理型（以H2SO4插层EG为例） 石墨层板、层间受热可分解或挥发的化合物
酸源使炭源脱水成酯，酯分解、交联、 芳化，气源与熔体作用膨胀成炭。
北京理工大学
Reta精r品d课an件cy
6.1 概述
炭层的隔热效果
Table 6-1 Effect of a Closed-Cell Char Foam in
Preventing a Substrate from Reaching Ignition
Temperature (300 ℃)
Thickness (mm)
北京理工大学
精品课件
6.1 概述
化学与物理膨胀阻燃体系的共同之处是在火 焰的作用下能够膨胀，并形成隔热、隔质的炭层，获 得高效阻燃、低烟的效果。化学膨胀型阻燃体系的本 质是三源在受热或燃烧条件下，通过化学反应获得有 阻燃效果的膨胀炭层。
化学膨胀型阻燃体系的定义：在热或火焰作用下， 体系组分只要能够通过化学反应产生优良的隔热、隔 质泡沫状炭层的体系，均可称为化学膨胀型阻燃体系。
Monoammonium phosphate, ammonium sulfate, ammonium chloride or ammonium bromide substitutes for diammonium phosphate.
北京理工大学
精品课件
6.1 概述
1948-1950年 Jones 给出了今天意义上的IFR 体系:
Paraformal1d1e.h8y%de Paraformaldehyde
or
65.7 Diammonium
Monoammonium源自phosphatephosphate
23.5
Urea14.7
Urea
12.2
7.8 Dextrin
Starch
25.1% 39.2
A carbonific aslaitctalrebono-ryinelodiwnagtseorurrcesainsdtanstpumific as a
• Extinguishing fire
• Protecting the coated substrate
北京理工大学
精品课件
6.1 概述
炭层的作用：
➢ 隔热、隔氧，使火焰自熄；
➢ 仅有少量烟雾产生；
➢ 粘附在熔融的材料表面 ，防 止熔滴的产生，避免了火焰的进 一步传播。
The role of char in thermal degradation: Fire
与三源组成及配比有关，通常540倍。
EG层板间组分受热，氧化石墨C，释放气体， 使层板急剧膨胀： C+2H2SO4→CO2↑+H2O↑+2SO2↑
与EG粒度有关，通常40250倍
类似于泡沫塑料的多孔炭层。
EG鳞片膨胀后呈“蠕虫”状，许多“蠕虫” 分布于组分残渣之中，构成膨胀炭层。

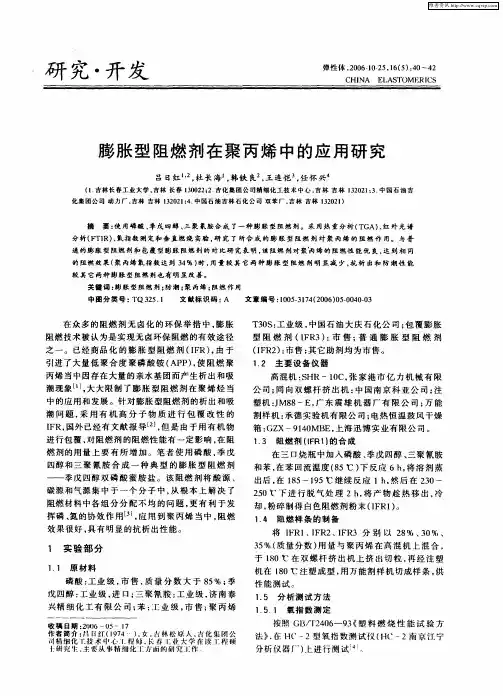

2030；20%以下，随添加量增加，燃 烧级别无明显变化。如Exolit IFR 23,添加 量25%，阻燃PP可达V-0级（3.2mm）， LOI 32%。
当添加了膨胀阻燃剂的材料体系与火 焰或其它点燃源接触时，体系表面温度超过300 ℃时，阻燃剂通过化学反应在火焰与可燃基材 之间形成稳定的泡沫状炭层。
The role of char in thermal degradation: Fire Retardancy
北京理工大学
精品课件
6.1 概述
➢ the bottom layer of char, near the polymer surface, 300-600 ℃ ➢ the upper surface, 1500 ℃
随添加量增加，燃烧级别呈线性提高。如 FLAMECUT EREP-AP，添加量9phr(EG/红磷 =6/3)， 阻燃PP可达V-0级（3.2mm），LOI 26%。
高效阻燃、无熔滴、低烟、无毒、无腐 蚀气体释放等。
高效阻燃（许多情况下优于化学膨胀型阻燃体 系）、无熔滴、低烟、无毒、无迁移等。
迁移、吸潮、添加量偏高[8]；不适合薄膜 尺寸效应1)、烛芯效应2）、爆米花效应3）、少
材料的阻燃。
量SO2释放、黑色。
1) 尺寸效应 — 随EG粒度降低，膨胀倍率减小，阻燃效果变差。 2) 烛芯效应 — 鳞片状GE与树脂共混，燃烧时，有时GE类似蜡烛芯使火焰不易熄灭。 3) 爆米花效应 — 当阻燃体系中鳞片状GE由于颗粒间缺乏相互联结，而导致GE在火焰扰动下类似“爆米 花”一样脱落，导致材料耐火级别下降。
External Temp. (℃)
0.1
342
1.0
743
2.7
1500
10
4600
北京理工大学
精品课件
6.1 概述
IFR聚合物的特点

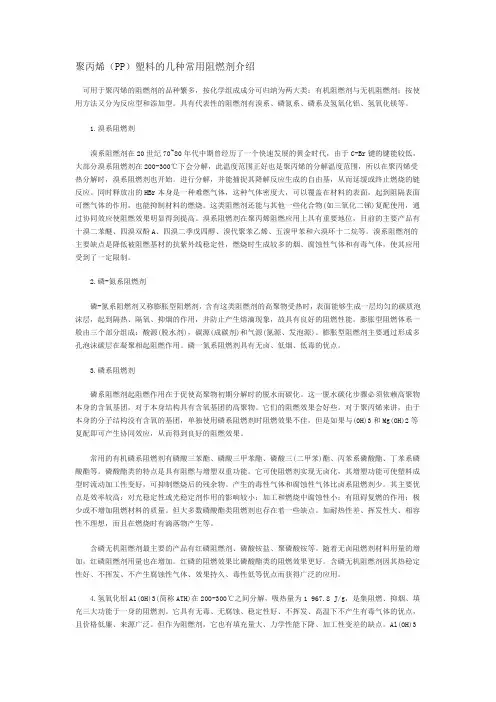

• 无卤、无dioxin、无HX腐蚀性气体、低烟； • 阻燃效率界于含卤与无机氢氧化物阻燃之间； • 无熔滴滴落； • 填充量较小； • 成本较高。
北京理工大学
精品课件
北京理工大学
精品课件
6.1 概述
IFR技术的由来
第一个膨胀阻燃涂料的专利于1938年由Tramm 提出:
27.5% Diammonium Phosphate
35.0
Dicyandiamide （双氰胺）
37.5
Formaldehyde
This coating swelled and formed a layer of carbon when heated.
第6章 膨胀型阻燃剂及应用
6.1 概述 6.2 化学膨胀型阻燃体系的基础与应用 6.3 新型炭源的研究进展 6.4 有机硅在膨胀型阻燃体系中的应用 6.5 新概念膨胀阻燃体系的研究与应用 6.6 物理膨胀阻燃体系基础与应用 6.7 商品化膨胀型阻燃剂 6.8 新型膨胀型阻燃剂
精品课件
6.1 概述
化学膨胀阻燃的概念
北京理工大学
精品课件
6.1 概述
After 4 s
After 8 s
• An Intumescent Coating, 3 mm thick
• Foaming up to 38 mm thick by flame
After 12s
After 600 s
• A thick high yield char barrier
