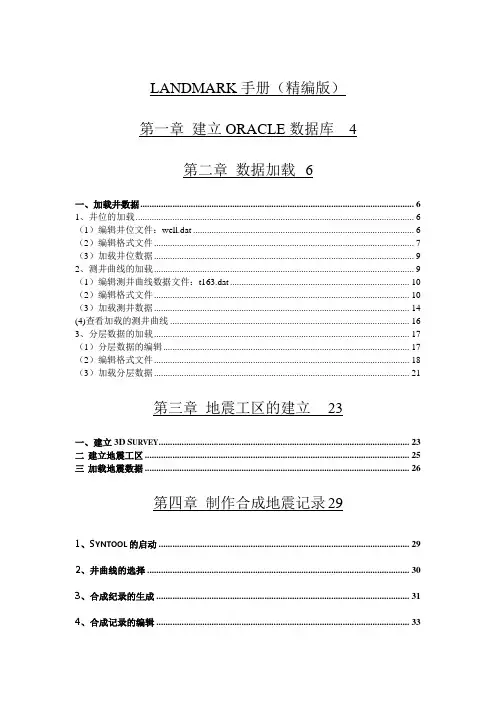

Landmark手册(精简版)
LANDMARK手册（精编版）第一章建立ORACLE数据库4第二章数据加载6一、加载井数据 (6)1、井位的加载 (6)（1）编辑井位文件：well.dat (6)（2）编辑格式文件 (7)（3）加载井位数据 (9)2、测井曲线的加载 (9)（1）编辑测井曲线数据文件：t163.dat (10)（2）编辑格式文件 (10)（3）加载测井数据 (14)(4)查看加载的测井曲线 (16)3、分层数据的加载 (17)（1）分层数据的编辑 (17)（2）编辑格式文件 (18)（3）加载分层数据 (21)第三章地震工区的建立23一、建立3D S URVEY (23)二建立地震工区 (25)三加载地震数据 (26)第四章制作合成地震记录 291、S YNTOOL的启动 (29)2、井曲线的选择 (30)3、合成纪录的生成 (31)4、合成记录的编辑 (33)5、合成纪录的存储 (38)第五章相干体的制作40一、地震数据的输入 (40)二、相干体的输出和生成 (41)三、显示相干切片 (43)四、相干体切片上的断层解释 (47)第六章层位解释48一、建立连井剖面 (48)二、追踪地层 (50)第七章层位与断层数据的输出53一、层位数据的输出 (53)二、断层数据的输出 (55)第八章属性提取57一、选择地震数据体 (57)二、属性选择 (58)三、显示、编辑属性 (59)第九章时深转换 61一、建立速度模型 (61)二、时深转换 (62)第十章ZMAPPLUS 地质绘图模块65(一)、做图前的准备工作 (66)（二）、用ASCII码磁盘文件绘制平面图 (69)1、输入并格式化ASCII码文件 (70)2、计算网格 (76)3、绘制等值线图 (78)第十一章边缘检测与倾角显示82第十二章层位计算 85第一章建立oracle数据库思路：oracle数据库的建立是为了在硬盘中开辟空间，为加suvery、断层、井数据提供基础。
LANDMARK系统岩性层位解释质量控制及调整程序开发
LANDMARK系统岩性层位解释质量控制及调整程序开发王昭勤;钟吉太【摘要】储层预测是地震资料解释重要一环,而岩性层位解释是储层预测的基础。
在岩性层位解释过程中,由于岩性层位彼此之间非常薄,这样就很容易造成岩性层位间存在窜层情况,影响到后续的反演处理和岩性预测精度。
为了精细解释,高精度进行储层预测和地震反演,对岩性层位进行质量控制及修正是非常必要的。
通过在实际解释工区的应用,满足了用户解释要求,提高了解释人员的工作效率。
【期刊名称】《石油管材与仪器》【年(卷),期】2018(004)006【总页数】5页(P22-26)【关键词】储层预测;岩性层位;质量控制;窜层;反演【作者】王昭勤;钟吉太【作者单位】[1]大庆钻探工程公司物探研究院,黑龙江大庆163357;[1]大庆钻探工程公司物探研究院,黑龙江大庆163357;【正文语种】中文【中图分类】TP2740 引言当前大庆油田原油要持续稳产，任务非常艰巨，油田公司和管理局无论是开发环节，还是勘探系统都极为重视。
对于我们物探公司从事找油、找气的排头兵，也深知自己的重任，作为从事石油勘探一个重要环节的地震资料解释工作，我们不仅要继续发扬传统高精度构造解释优势，而且面临当前的新情况更要注重岩性解释和地震反演工作。
从葡萄花油层、扶杨油层寻找突破，在大庆油田寻找更多的可采储量，因此，岩性层位解释的正确与否直接关系到地震资料反演水平和储层预测的精度，以及后续的油田开发环节。
LandMark系统是美国哈里伯顿公司的地震综合解释软件，在全球广泛应用。
LandMark系统依靠其特色解释技术(SeisWorks)、相干体技术、可视化技术、属性分析、分频处理等技术领先石油勘探开发行业，成为我们地震资料解释的绝对主流软件。
从常规的构造解释，到精细的岩性解释都发挥着重要作用。
随着勘探开发周期缩短。
为了加快解释进度，提高工作效率，岩性层位解释很多都是在构造解释基础之上进行层位漂移，以及层位间插值或者自动追踪，再进行修改。
landmark(蓝马)应用技术及实例(包含测井曲线处理)
❖ 工作中遇到的问题
异常值
一条曲线分段记录
自然电位曲线泥岩基线漂移
新老曲线量纲不一致
❖ 曲线校正不准导致的问题
现象一
曲线只做简单编辑就投入使用，影响分析结果的准确性。
SP曲线拼接简单
100
200
50
40
60
20
-0.8
-6.7
现象二
用带有异常值的声波做合成记录，影响了井震对比效果
现象三
纯波数据与成果数据在储层预测中的应用对比
2 叠后反演技术的应用对比
波阻抗剖面对比图
纯波 成果
使用完全相同的 参数，如声波曲线、 地质分层、合成记录 标定、建模参数、反 演参数等，得到了不 同的反演结果---波阻 抗值的动态范围、波 阻抗所反映的储层连 续性及厚度等有不同 程度的差别。说明地 震数据对反演结果的 影响是明显的。
对于地质人员来讲，无论是做常规的地层划分，还是 用SP曲线进行岩性分析，都涉及到曲线的幅值偏转，都与 泥岩基线有关，所以在用SP曲线做任何计算及应用之前， 必须先进行泥岩基线校正。
LANDMARK
用图形编辑法， 可以直接将泥岩位置 连接校正到同一基线 值，泥岩段上，其值 为零或接近零，砂岩 处为负值。校正后曲 线特征清楚，能很好 地反映砂泥岩的变化。
纯波数据与成果数据的区别
纯波
成果
纯波数据与成果数据的区别
纯
成
波
果
纯波数据与成果数据的区别
纯
成
波
果
纯波数据与成果数据的区别
2 地震道波形不同
纯
成
波
果
纯波
成果
通过以上比较可以看出，二者的地震道波形存在明显 的差别，这是由于振幅均衡的作用导致的，这种改变将
Landmark 5000版本Compass设计轨迹主要步骤
（1） J 型如图稳斜段，1) 选选2) 选要Co 型设计图1所示，任意知道选择靶点数选择靶点。
选择两个未要求的造斜ompass J 型井眼道两个，计数据。
数据未知设计参斜点KOP深s 设计眼设计有计算其他两据靶点的图参数。
比如深度和造图计轨迹主图1 J ‐型井4个参数，两个。
TVD 、N/2 选择靶如说不知道造斜率。
如3选择两主要步井轨迹KOP 点井/S 、E/W 数点Target道最大井如下图3所个未知参步骤解析井深、造斜数据，或者斜角和稳所示。
参数析斜率、最者从靶点稳斜段长。
最大井斜、点下拉框中然后输入中入3) 点4) 设（2） S 型二维1) 选选点击Calcu 设计结果如型设计维S ‐型井设选择靶点数选择靶点。
late 按钮如列表所示设计有7数据。
数据。
如图4示。
如下图5 个参数，据靶点的所示。
图4 Calcula 图5所示J ‐型井设计图6 S ‐型井已知5个TVD 、N/ate 按钮示。
计结果 井轨迹个，计算其/S 、E/W数其余2个，数据，或者，如图6所者从靶点所示。
点下拉框中中2) 选要3) 输所有1st H 1st B Max 2nd FinalFinal 选择两个未要求的造斜输入其他参有参数的含Hold Lengt Build Rate imum Ang Hold Lengl Inclinatio l Hold Len 未知设计参斜点KOP 深参数。
含义如下th 第一个第一个造gle Held 最gth 第二个on 最终的gth从最参数。
比如深度和造图（如图9 个稳斜段长造斜率最大井斜个稳斜段长的井斜角后结束造图7 选择靶如说不知道造斜率。
如8选择两个）：长长度 造斜到靶点图9 S井设靶点数据道最大井如下图8所个未知参点。
如果不设计参数斜角和稳所示。
数不希望是直稳斜段长。
直线，可以然后输入以输入0入典型的S井3D剖面图如下图10和图11。
图10 S井典型设计3D视图（3） 3D 对于三维选择之后点击上果。
landmark分频处理工作流程
• 二、Animation（制作）
• 通过启动制作调谐体，观察并最终决定带宽；也就决定这相干的地质信息能否被观 测到。
• 三、Selection（选择）
• 选择一对相对独立的频率体成像显示当前的目的层地质地形。
• 如果在这个流程中没有相干的地质信息被观测到，那么接着，SpecDecomp工具就 不能被用来加深你对目的层层位的解释/理解。如果这个流程KO了，你就能够最优化你 的调谐参数，作进一步的详细分析。
• 6.设置基准时间为1025ms。 • 7.选择最大时窗长度，使用MB3 在时窗长度输入栏中。 •注意你可以使用MB3在输入各项，可以得到可用输入值的列表。 • 8.最大频率改为250. • 9.将余弦梯度给定为20%。
• 10.为Workflow_2_1设置数据体前缀. • 11.选择Output Horizons... • 12.选择Autocreate (自动生成) 如下层位。
•7.默认其他参数并选择需计算数据体。
•计算会给予你5分多钟的休 息时间，具体在于你机器的 性能。如果你的机器不是那 么快，你可以去小憩一会。
•计算每道DFT
•8.确定计算完成
•过滤、标准、归 类频率切片
•制作：
• 现在你预备去启动地 震波剖面，选择一些分立的 频率对目的层段地质地形成 像。
•2.打开SD_wf_1-0-1.t.w3s 时域。
•凭直觉你能看到已调谐地层的 高振幅部分，得注意在此图上 色标是反转的。
•是不是FirstPeak_Frep 层看 来就像是沿着首峰的轨迹而来 的？移动光标沿着并观看显示 图底部振幅值的输出，你会看 到一些振幅的峰值在计算出的 FirstPeak_Frep 层之上。
• 在具体处理之前，你需作到所选择的层必须经过内插而且要贯穿所有断层。频谱分 析通常能使断层更加明了，这使你能重新去认识这些断层，在频谱成像上。如果你的层 位具有相对高的信噪比和稳定的地震波同相轴， 还得考虑对数据作剩余静校正。 这一步 将清除许多由于工作站上自动追踪的同相轴所引起的跳跃现象。你也可以通过简单的圆 滑地层来处理。频谱分析前的这步会敏锐地提高成像质量。这种提高能使你恰好得到地 质信息的一个重要部分。
landmark-初级教程
Landmark工作流程
• 对一个新区来说，刚装完landmark软件，首先需要建立坐标 参考系统，即建立project大工区范围。比如整个新疆project 的范围； • 建立seismic project工区范围及seismic工区网格； • 加载地震数据，形成3dv数据体；
• 井基础数据加载，包括井位坐标数据、曲线加 载等；
必须加
必须选
点击Add后，按Set，然后从 File里选Exit。
Landmark工作流程
• 对一个新区来说，刚装完landmark软件，首先需要建立坐 标参考系统，即建立project大工区范围。比如整个新疆 project的范围；
• 建立seismic project工区范围及seismic工 区网格；
注意：必须加载Common wellname、Curve Name、 Depth of Measurement、 Curve and Engineering Units。特别是工程单位（时差 曲线米制是us/m,英制是us/ft）
输入后的格式
保存
加载
数据加载
井列表创建
井列表创建
需要替换
选择Openworks工区
选择测量系统 注意：米制或英 制
选择地震工区 注意：地震工区的基准面
landmark详细教程
输入合适的主频，如35Hz 其它选项按默认值即可 OK，合成记录的主频将会发生变化。
单击SynTool窗口中左 侧工具栏的LGC，在 编辑区空白处单击， 选择地震数据，便会 将本口井的井旁地震 到加入编辑区（如右 图）。
选择地震 数据体
右键单击TVD栏，选择Datum info，弹出 SynTool-Datum Info窗口 在（P）Velocity中输入合适的速度，并调 节时间飘移Time Shift：Shift Time---to Time 合成记录道将会拉伸或者压缩，使之尽量 与井旁地震道对应。 OK 经过反复调整，合成记录编辑完成。 右键单击Seis栏的头，Add overlay--Synthetic---ok 合成记录将加入井旁地震道中（如上右图 所示）。
输入工区的Upper Right和Lower Left所 对应的Line、Trace 值
新建测网 的名字
选择Grid，分别输入 Upper Right和Lower Left的Line值和Trace 值 X Axis选择Line Original Cartographic Reference System根据 工区实际情况选择正 确的投影系统 输入Line、Trace所对 应的X/Y三点坐标 回车 File---Save 测网建立完成
选择投 影系统
数据库的 空间大小
内容提纲
数据库的建立
数据加载 地震工区的建立
制作地震合成记录
制作相干体
层位解释
层位与断层数据的输出 属性提取
TDQ时深转换
数据加载
一、加载井数据 井数据的加载分为三部分：井位的加载， 测井曲线的加载，分层数据的加载。 1、井位的加载 a 编辑井位文件：well.dat， 共四列：well name、X、Y、depth b 输入井位文件 Command Menu--Data---Import---ASCII Loader Input Data File ：选择文件的路径
蓝马基础操作—李飞
Landmark基础操作
2、工区建立>地震工区的建立 打开方式：ow>Data>Management>Seismic Project Manager> Project >Seismic Project Create
选择建好的oracle
选择建好的survey
Landmark基础操作
1、lmk工区数据结构 2、工区建立
3、数据加载
4、基本应用
5、注意事项
层数
b horizon1 900
b horizon2 1000
a Mo2 Mo2 b horizon1 600
1
320.2 1 1
格式符 层位名 分层深度
3、测井曲线文件格式：
b horizon2 800
第一排：井名、 UWID 、 单位（通常为m，可有可无） 第二排：Depth、曲线名…
第三排以下：深度值、曲线值…
Common Well Name
Unique Well ID
Depth Units(深度单位) Depth of Measurement (抹深度值) Curve Name (曲线名) Curve Value (曲线值) 有多条曲线时 重复这两步
Landmark基础操作
3、数据加载>地震数据加载 打开方式：ow>Applications>PostStack/PAL
Landmark基础操作
4、基本应用>井震标定
井震标定应用
Landmark基础操作
4、基本应用>井震标定 利用合成地震记录标定的界面
Landmark基础操作
4、基本应用>井震标定 标定实例
T1j4：在三个强 波组的底部，为 滑脱层的强反射
利用LANDMARK软件进行常规地震资料解释
一、数据加载 二、制作合成地震记录 三、三维资料解释 四、时深转换
五、构造成图
五、构造成图
ZmapPlus是一个功能强的绘图软件，它除了能绘制平 面图、剖面图和做各种修饰处理外，还能做各种计算，如
网格计算O、pe数n据Wo计rk算s-、>时Ap深pl转i换ca、ti坐on标s转->换Zm、a图pP形lu偏s 移、
Seismic View
一、数据加载 二、制作合成地震记录 三、三维资料解释
四、时深转换
五、构造成图
四、时深转换
TDQ时深转换模块的功能:
1。建立速度模型 2。建立三维或二维速度文件
OpenWorks->Applications->TDQ
3。等值线网格的时深/深时转换 4。地震层位的时深/深时转换 5。断层面的时深/深时转换 6。地震道的时深/深时转换
的O合pe成nW地or震k记s-录>A）p。pl通ic过at调i试on合s-成>地Sy震nt记oo录l
制作参数，使其在波形、频率、反射强度等 方面与井旁地震道达到最佳吻合。
一、数据加载 二、制作合成地震记录
三、三维资料解释
四、时深转换 五、构造成图
三、三维资料解释
SeisWorks地震解释模块是LandMark 软件 中主要的模块，解释功能强、精度高、比较 灵活。它可以与LandMark的其他地球物理、
一、数据加载
二、制作合成地震记录
三、三维资料解释 四、时深转换 五、构造成图
二、制作合成地震记录
对一个工区进行较为准确的解释工作，必 须要有准确的标志层，因而在解释之前一个必 要的步骤就是合成地震记录的制作。
合成地震记录是联系地震资料和测井资料 的桥梁，是构造解释和岩性储层地震解释的基 础，是地震与地质相结合的纽带。通过制作高 精度的合成地震记录，可以将研究的目的层准 确地标定在地震剖面上，在井资料与地震资料 之间建立准确的对应关系，为解释工作以及精 细储层描述打下坚实的基础。
landmark操作流程手册
owr5k启动：输入小写：owr5k右键点击桌面—open terminal—输入staryow—回车—１—２Ｐroject Startus—File—open—选工区zb．ssm—OK—Exit—３Applications—Seiswerks—１Session—open—(T)2001—OK—两边分别选所有井、所有断层—OKowr5k中输入设计井坐标：主菜单1：open works—第二项Data（数据）—第3项Management （管理）—倒数第二项Well Data Manager（井数据管理）—点击下边的ALL Well Header—点击上边的第一个箭头图标—选到数2：Well Location一OK—再点击下边的ALL Well Header—点击上边的星图标（倒数5）一输入井名一选Bejing Gauss 20N一OK一分别输入X 、Y坐标一点击其他任意位置一点击上边倒数3图标保存一点击上边的箭头图标—选到数3：Well Header—OK—再点击下边的ALL Well Header—点击上边的星图标（倒数5）一输入两次井名(在第二列UWT和第四列cowmmen well name) —在点击第五列Well Location UWT后边的图标—Read—找刚输入的井号（最下边）—选中—OK—在第7列Elev Type选Kelly Bushing —在后边的Elevation(meters)中输入0—在后边的Total depth—中输入井深—点其它井一点击上边倒数2图标保存。
owr5k中输入钻井分层：主菜单1：open works—第二项Data（数据）—第3项Management （管理）—倒数第二项Well Data Manager（井数据管理）—点击下边的ALL Well Header—上边栏中选井号—下边栏中选Pick—点击倒1星图标—点击第二列Name后边的按钮选层位—OK—在第三列选管理员LGC—在第四列输入1—在第五列输入井深—点其它位置—保存—点击倒1星图标继续输入其他分层—保存owr5k中查斜井的斜深与垂深转换数据：主菜单1：open works—第二项Data（数据）—第3项Management （管理）—倒数第二项Well Data Manager（井数据管理）—点击下边的ALL Well Header—上边栏中选井号—下边栏中选Position Log—点击左边第三列offset points下边的…—出现该井斜深与垂深的对应数据：第一列为垂深，第二列为斜深owr5k中删除任意线断层：快捷图标8—3 Faults下边1 Unassigned segments—删除未命名断层下边2 Assigned segments—删除命名断层owr5k中两个拼接三维工区测线转换：地震剖面上剖面快捷键—测线位置图上右键—3 shuffle priority—即从现工区转入另一工区刷新井数据：主菜单Seisworks—4 Defaults—2 Well List—选All well —OK选剖面上显示的井分层、断点、油层标注：Wells—1 Select —1 Picks—从左选所需入右—OK选剖面上显示的测井曲线：Wells—1 Select —2 Prefcrred curves —从左选AC放入右—OK 选剖面上显示的井：Wells—1 Select —3 Displayed Wells —CONG从左选井入右—Apply—OK查看剖面上井的测井曲线加载情况:Wells—1 Select —4 Displayed curves剖面上显示井的合成地震记录：快捷键8—Wells后边的Parametees—点亮Synthetic—OK(所有过井剖面均显示)通过色标选曲线颜色—图标8—well—prarameters—选中positive(波峰充填)显示已做合成地震记录的井：Wells—1 Select —5 Synthetics —左边最下井号前带*号的井是已做合成地震记录井选取或变换井所采用速度：Wells—1 Select—6 Time depth conversion 选择显示时深曲线：选井号（标注Active为该井正采用的速度）—选采用或要变换的速度—Active（现用）—Refresh（更新），选中View/adjust 显示时深关系表；选中要用的速度—Active—Copy T-D—Curve—从新列表左边选中所需井放到右边—OK。
相干体技术算法改进及其在TJH地区的应用
相干体技术算法改进及其在TJH地区的应用张军华;王永刚;赵勇;马永利;侯伯刚【摘要】相干体技术是近年来地震勘探在资料解释方面的重要突破.与原来揭示地下异常体的方法相比,相干体可以更清楚地识别断层和地层特征.由于相干体是通过三维地震数据体计算得到,用传统方法计算需要运行较长时间.笔者在理论分析的基础上,提出了改进的相干体算法,开发了相应的软件,并在大港油田TJH地区得到了成功应用.【期刊名称】《物探与化探》【年(卷),期】2002(026)001【总页数】3页(P50-52)【关键词】相关属性;相干体;递推算法;水平切片;断层【作者】张军华;王永刚;赵勇;马永利;侯伯刚【作者单位】石油大学,山东,东营,257062;石油大学,山东,东营,257062;石油大学,山东,东营,257062;大港油田勘探开发技术研究中心,天津,300280;大港油田勘探开发技术研究中心,天津,300280【正文语种】中文【中图分类】P631.4+4三维相干体技术是90年代后期兴起的一项十分有效的地震解释技术，它在断层识别、特殊岩性体的解释方面较常规三维数据体有明显的长处。
国外对此成立了专门的相干技术公司(Coherence Technology Company)，国内也开始应用这项技术。
相干体技术通过三维数据体来比较局部地震波形的相似性，相干值较低的点与反射波波形不连续性相关。
对相干数据体作水平切片图，可揭示断层、岩性体边缘、不整合等地质现象，为解决油气勘探中的特殊问题提供有利依据。
相干体计算的基本思路是从空间一点出发，计算纵横测线2个方向的相似系数或互相关函数，组合所计算的值得到该点的相干属性；沿时间切面计算每一点的相干值得到相干切片；按时间方向重复此过程，最后得到整个相干体。
在研究过程中，我们发现按以上思路实现的算法需要大量的计算时间。
为此，我们从信号能量分析着手，研究了地震道的空间组合方式，推导出了相干体的计算公式及快速算法，并在大港油田TJH地区得到了成功的应用。
Landmark学习教程5第五章 相干体的制作甄选
Landmark学习教程_5第五章相干体的制作（优选.)第五章相干体的制作相干体断层解释的基础，对断层的解释有指导和验证作用，也可以在相干体上直接作断层的解释。
分为：地震数据的输入、相干体的输出和生成、相干切片上的断层解释。
1、地震数据的输入Command Menu——Applications——Poststack/PAL弹出窗口（图1）图1Project Type选择“3D”；选择所建立的地震工区；在Product Selection的选项中，全选。
——Launch弹出窗口（图2,a）。
bac图2单击Input data弹出窗口图2,c。
Seisworks Seismic——Parameters，弹出窗口图2,b。
单击list，选mig 3dv。
点亮Limit Maximum Time：4000（只作0—4000ms的相干体）。
Ok。
此时偏移地震数据已经输入。
2、相干体的输出和生成Output data（图3,A）——点亮Bricked（图3,B）——Parameters，弹出窗口图3,C。
Output file:coh，ok。
BAC图3Processes——Poststack ESP——ESP 3D（图4）。
流程栏中将会出现ESP 3D（图5）。
图4 图5单击Run。
相干体数据将会生成。
3 显示相干切片Command Menu——Applications――Seisworks――3D 出现SeisWorks 2003解释窗口点击Session――new 选择解释员、井、断层。
OK。
（图6）图6几秒钟后窗口中的Interpret命令变成黑色，点击Interpret――Seismic弹出显示窗口――Map弹出底图窗口（图7）图7在Seismic View窗口中点击快捷命令菜单中的“地震体属性命令”弹出Seismic Disply Paramerers窗口――在第一项Seismic files列表中选择相干数据体(此工区的相干数据体的名称为coh), OK.操作流程见图8注：属性窗口中还可以改变数据体的显示比例、模式等。
landmark培训操作手册(详解版)
Landmark软件培训手册目录一、数据加载(GeoDataLoading） (3)1、建立投影系统 (6)2、建立OpenWorks数据库 (6)3、加载钻井平面位置和地质分层(pick) (6)4、加载钻井垂直位置、时深表、测井曲线和合成地震记录……………。
9二、常规解释流程(SeisWorks、TDQ、ZmapPlus)…。
.151、SeisWorks解释模块的功能………………………………。
.16（1）、三维震工区中常见的文件类型 (16)(2)、用HrzUtil对层位进行管理 (17)2、TDQ时深转换模块………………………………………………………。
18(1)、建速度模型............................。
. (18)①、用OpenWorks的时深表做速度模型………………………………。
18②、用速度函数做速度模型……………………………………………。
19③、用数学方程计算ACSII速度函数文件……………………………。
21(2)、时深(深时)转换 (22)（3)、速度模型的输出及其应用.....................................。
. (28)（4）、基准面的类型........................................................。
(29)(5）、如何调整不同的基准面……………………………………。
…。
…。
.。
303 、ZmapPlus地质绘图模块……………………………………………。
……。
30（1)、做图前的准备工作……………。
.……………………………。
…..。
32(2）、用ASCII磁盘文件绘制平面图 (32)（3）、用SeisWorks解释数据绘制平面图……………………………。
33(4）、网格运算……………………………………………………………。
37(5）、井点处深度校正 (37)三、合成记录制作(Syntool）...........................。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图7
在Seismic View窗口中点击快捷命令菜单中的“地震体属性命令”
弹出Seismic Disply Paramerers窗口――在第一项Seismic files列表中选择相干数据体(此工区的相干数据体的名称为coh), OK.操作流程见图8
注：属性窗口中还可以改变数据体的显示比例、模式等。
第五章相干体的制作
相干体断层解释的基础，对断层的解释有指导和验证作用，也可以在相干体上直接作断层的解释。分为：地震数据的输入、相干体的输出和生成、相干切片上的断层解释。
1、地震数据的输入
Command Menu——Applications——Poststack/PAL弹出窗口（图1）
图1
Project Type选择“3D”；
选择所建立的地震工区；
在Product Selection的选项中，全选。
——Launch弹出窗口（图2,a）。
图2
单击Input data弹பைடு நூலகம்窗口图2,c。Seisworks Seismic——Parameters，弹出窗口图2,b。
单击list，选mig 3dv。点亮Limit Maximum Time：4000（只作0—4000ms的相干体）。
Ok。此时偏移地震数据已经输入。
2、相干体的输出和生成
Output data（图3,A）——点亮Bricked（图3,B）——Parameters，弹出窗口图3,C。
Output file:coh，ok。
图3
Processes——Poststack ESP——ESP 3D（图4）。流程栏中将会出现ESP 3D（图5）。
图8
点击View窗口中的Seismic――Select from Map――Time Slice（图9）
图9
将鼠标移至Map窗口中，在底图上击一键，拖动鼠标，此时一个白色矩形框，确定解释的范围，确定范围击二键结束，矩形框变为黄色。（如图10）
图10
选择所要解释的时间，OK。结果如图11所示
图11
4相干体切片上的断层解释
在相干体数据上在相干性较差得地方划一条断层ccc(图11)，这表示在time:1612ms的断层，打开一条经过断层的剖面，此断层将会有显示(图12)。解释出断层（图12红线），沿这条断层作前后左右的追踪，即可追出此断面。
图12
图4图5
单击Run。相干体数据将会生成。
3显示相干切片
Command Menu——Applications――Seisworks――3D出现SeisWorks 2003解释窗口
点击Session――new选择解释员、井、断层。OK。（图6）
图6
几秒钟后窗口中的Interpret命令变成黑色，点击Interpret――Seismic弹出显示窗口
