高三物理变压器和远距离输电PPT教学课件

∴U2=110V
U3= 22V I2 =U2 /R2 =1A
理想变压器的输入的电功率等于输出的电功率，
பைடு நூலகம்
I1U1= I2U2 + I3U3 I1U1=1 × 110+2×22=154V
∴ I1=0.7A
97高考变形. 图（甲）、（乙）两电路中，当a、b 两端与e、f 两端分别加上220V的交流电压时， 测得c、d 间与g、h 间的电压均为110V。若分 别在c、d两端与g、h 两端加上110V的交流电压， 则a、b间与 e、f间的电压分别为220 V和 110 V, 若分别在c、d两端与g、h 两端加上110V的恒定 电压，则a、b间与 e、f间的电压分别为 0 V, 和 110 V.
C．60/ 2V D．以上答案都不对
例1 . 一台变压器原线圈输入380V电压后， 副线圈输出电压为19V，若副线圈增加150匝， 输出电压增加到38V，则变压器原线圈的匝数为
3000 匝。 解: U1 ／n1 = U2 ／n2
380／ n1 =19／ n2
380 ／n1 = 38 ／(n2+150) ∴n2=150匝 n1=3000匝 又解: U1 ／n1 = U2 ／n2= U3 ／n3 =k = ΔU ／ Δn
B．当线圈1输入电压220V时，
线圈2输出电压为55V
1
2
C．当线圈2输入电压110V时，
1996年上海高考题：P228/例1 在绕制变压器时，某人误
将两个线圈绕在如图所示变压器铁芯的左右两个臂
上．当通以交变电流时，每个线圈产生的磁通量都只有
一半通过另一个线圈，另一半通过中间的臂．已知线圈1、
2的匝数之比n1∶n2=2∶1．在不接负载的情况下【 】 A．当线圈1输入电压220V时，
线圈2输出电压为110V
变压器 远距离输电
变压器 远距离输电
一. 变压器原理
1. 变压器的构造: 2. 变压器的变压比: 3. 变压器的变流比: 4. 几种常用的变压器
二. 远距离输电:
三.例题：例1 例2 P230/练习2 97高考变形.
96年上海高考 P229/例2 例3 例4 例5 P229/例3 例 6
一. 变压器原理
可见，变压器工作时，原线圈和副线圈中的
电流跟它们的匝数成反比．
注意:上式只对仅有一个副线圈时适用.
若有两个及以上副线圈时,必须由输入的电 功率 等于输出的电功率计算.
变压器的高压线圈匝数多而通过的电流小，可用较细的导线绕制 低压线圈匝数少而通过的电流大，应用较粗的导线绕制
4. 几种常用的变压器 a. 自耦变压器 . 特点是铁芯上只绕有一个线圈． 如果把整个线圈作原线圈，副线圈只取线圈的一部分， 就可以降低电压（图甲）； 如果把线圈的一部分作原线圈，整个线圈作副线圈， 就可以升高电压（图乙）．
通过以上分析，我们看到，无论从减小输电中的功率 损失，还是从减小电压损失方面看，都要求提高输电 电压，减小输电电流．
远 距 离 输 送 电 示 意 图
P227/思考2．理想变压器原、副线圈的匝数比 为1∶10，当原线圈接在6V的蓄电池两端以后， 则副线圈的输出电压为 【 D 】
A．60V
B．60 2V
另一种方法是提高输电的电压U，减小电流I．减 小输电导线中的电流．
在导线电阻不变的条件下，电流如果减小到原来的百分之一， 功率损失△P=I2R 就减小到原来的万分之一．
减小输电线路上的电压损失也有两种方法．U损 =IR 一种是增大输电导线的截面积以减小电阻．
另一种是减小输电电流．在输送电功率不变的前 提下，必须提高输电电压．
∴n1 =U1 Δn ／ ΔU
=380×150/(38-19) =3000匝
例2.如图所示，有一理想变压器，原线圈匝 数为n1，两个副线圈的匝数分别为n2和n3，原 副线圈的电压分别为U1、U2、U3，电流分别为 I1、I2、I3，两个副线圈负载电阻的阻值未知， 下列结论中，正确的是：( A C D )
当n2＞n1时，U2＞U1，变压器使电压升 高， 这种变压器叫做升压变压器．
当n2＜n1时，U2＜U1，变压器使电压降低， 这种变压器叫做降压变压器．
3. 变压器的变流比:
理想变压器的输入的电功率I1U1等于输出的电功率I2U2，
即
I1U1=I2U2．
由U1 ／U2= n1／n2 ∴ I1／ I2 = n2／n1
d
例、如图是一个理想变压器的电路图，若A、B两点 接交流电压U时，五个相同的灯泡均正常发光，则原、 副线圈的匝数比为：
A. 5 1 B. 1 5 C. 4 1 D. 1 4
I
4I
A
U
B n1 n2
解：设灯泡正常发光的电流为I， 则原、副线圈的电流分别为I和4I，如图示。 所以原、副线圈的匝数比为 4 1

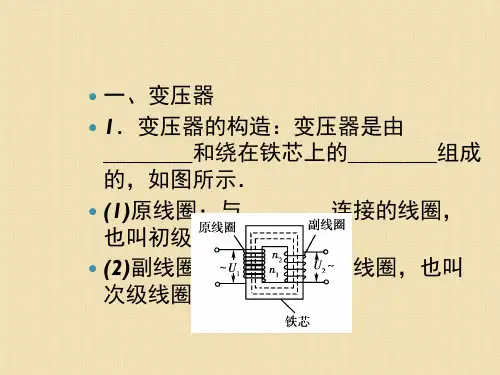

1. 变压器的构造: 变压器是由闭合铁芯和绕在铁 芯上的两个线圈组成的．一个线圈跟电源连接， 叫原线圈（也叫初级线圈）；另一个线圈跟负载 连接，叫副线圈（也叫次级线圈）．两个线圈都 是用绝缘导线绕制成的，铁芯由涂有绝缘漆的硅 钢片叠合而成．
2.变压器的变压比: U1／U2 =n 1／n2
U1 ／n1 = U2 ／n2= U3 ／n3 =…=k 理想变压器原副线圈的端电压跟匝数成正比.
(A)U1：U2＝n1：n2，U2：U3=n2：n3； (B)I1/I3=n3/n1，I1/I2=n2/n1； (C) I1U1=I2U2＋I3U3 ； (D) n1I1=n2I2＋n3I3 。
P230/练习2. 如图所示的理想变压器,输入电压
U1 =220伏，各线圈匝数之比n1 :n2: n3=10:5:1。 R2=110欧, 测得通过R3的电流I3 =2A。求：流经 电阻R2及初级线圈中的电流强度I2 和I1 各为多 少？解: U1: U2: U3= n1 :n2: n3=10:5:1
b.调压变压器. 就是一种自耦变压器，它的构造如图所示．线圈AB绕 在一个圆环形的铁芯上，AB之间加上输入电压U1，移 动滑动触头P 的位置就可以调节输出电压U2．
二. 远距离输电:
减少输电中的功率损失可以有两种方法: P损=I2 R 一种方法是: 减小电阻. 在电线长度L一定的情况下，
应当选用电阻率小、横截面积大的导线．
