北京邮电大学网络实践实验报告-RIP和OSPF路由协议的配置及协议流程

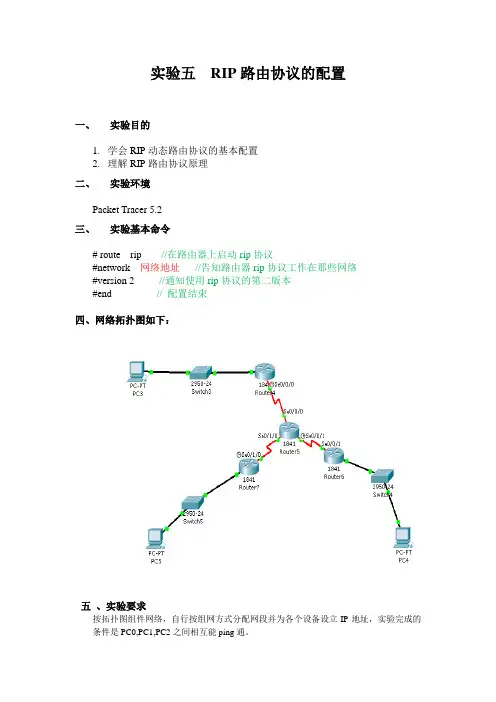

实验五 RIP路由协议的配置
实验五RIP路由协议的配置
一、实验目的
1.学会RIP动态路由协议的基本配置
2.理解RIP路由协议原理
二、实验环境
Packet Tracer 5.2
三、实验基本命令
# route rip //在路由器上启动rip协议
#network 网络地址//告知路由器rip协议工作在那些网络
#version 2 //通知使用rip协议的第二版本
#end // 配置结束
四、网络拓扑图如下：
五、实验要求
按拓扑图组件网络，自行按组网方式分配网段并为各个设备设立IP地址，实验完成的条件是PC0,PC1,PC2之间相互能ping通。
六、实验总结
此次实验做得不是很顺利，做了很久才ping通部分网络，在陷入僵局时，通过与同学交流，发现自己从最开始配置网络时方向就错了，这次试验是要做RIP协议的配置，我却把静态路由给配置了，于是一直都ping不通其中一个网络，于是我赶紧把错误纠正，结果很快我就把网络ping通了。
通过这次试验，发现交流合作是很重要的，交流合作可以提高我们的工作效率。
北邮计算机网络实践第三次实验报告
计算机网络技术实践实验报告实验名称RIP和OSPF路由协议的配置及协议流程姓名___(-…-)_____________实验日期：2014年4月11日学号_ 242_______实验报告日期：2014年4月16日报告退发：( 订正、重做)一.环境（详细说明运行的操作系统，网络平台，网络拓扑图）1.运行操作系统由于本人电脑上的操作系统是WIN7旗舰版，尝试直接安装Dynamips模拟器，但一直没有成功。
于是在电脑上安装了VMware Workstation，并安装WINXP虚拟操作系统。
在WINXP虚拟操作系统上安装Dynamips模拟器，才顺利完成了实验环境的搭建。
2.网络平台Dynamips模拟器3.网络拓扑图PC2二.实验目的✧复习和进一步掌握实验一二的内容。
✧学会设计较复杂的网络物理拓扑和逻辑网段。
✧掌握路由器上RIP协议的配置方法，能够在模拟环境中进行路由器上RIP协议的配置，并能通过debug信息来分析RIP协议的工作过程，并观察配置水平分割和没有配置水平分割两种情况下RIP协议工作过程的变化。
✧掌握路由器上OSPF协议的配置方法，能够在模拟环境中上进行路由器上OSPF协议的配置，并能够通过debug信息分析OSPF协议的工作工程。
三.实验内容及步骤（包括主要配置流程，重要部分需要截图）1.实验前的基础设置（实验一、二）2.物理拓扑设计修改.net 文件，设计物理拓扑，修改后的.net文件见附录。
3.逻辑网段设计3.1.用list命令列出所有网络成员，如下图所示。
3.2.输入命令start/all启动所有网络成员配置路由器以及PC的idle-pc value并保存。
3.3.同过telnet登陆到主机或路由器打开八个控制台窗口，每个窗口都使用telnet登陆到路由器或主机上。
例如登陆到PC1 的命令为telnet 127.0.0.1 3001，登陆到RT1的命令为telnet 127.0.0.1 30023.4.配置路由器之间的串口并启动串口配置从底层向高层配置，先配置物理层的时钟信息，再配置数据链路层协议，最后配置网络层的IP协议，并开启串口。
计算机网络原理实验报告静态路由,RIP和OSPF路由协议
计算机网络原理实验报告静态路由,RIP和OSPF路由协议《计算机网络原理论文》学院名称计算机与电子信息学院专业班级计算机科学与技术2010级（2）班姓名学号蓝广森10073004412012年11月静态路由,RIP和OSPF路由协议摘要随着计算机网络规模的不断扩大，大型互联网络的迅猛发展，路由技术在网络技术中已逐渐成为关键部分，路由器也随之成为最重要的网络设备。
用户的需求推动着路由技术的发展和路由器的普及，人们已经不满足于仅在本地网络上共享信息，而希望最大限度地利用全球各个地区、各种类型的网络资源。
路由协议可分为两类：在一个AS （Autonomous System）内的路由协议称为内部网关协议，AS之间的路由协议称为外部网关协议。
这里网关是路由器的旧称。
现在正在使用的内部网关路由协议有以下几种：RIP-1，RIP-2，IGRP，EIGRP，IS-IS和OSPF。
其中前4种路由协议采用的是距离向量算法，IS-IS 和OSPF采用的是链路状态算法。
对于小型网络，采用基于距离向量算法的路由协议易于配臵和管理，且应用较为广泛，但在面对大型网络时，不但其固有的环路问题变得更难解决，所占用的带宽也迅速增长，以至于网络无法承受。
这使得OSPF正在成为应用广泛的一种路由协议。
现在，不论是传统的路由器设计，还是即将成为标准的MPLS （多协议标记交换），均将OSPF视为很好的路由协议。
关键词路由协议静态路由动态路由 RIP OSPF 网络工程正文一、各个路由协议的概况静态路由是指由网络管理员手工配臵的路由信息。
当网络的拓扑结构或链路的状态发生变化时，网络管理员需要手工去修改路由表中相关的静态路由信息。
静态路由信息在缺省情况下是私有的，不会传递给其他的路由器。
当然，网管员也可以通过对路由器进行设臵使之成为共享的。
静态路由一般适用于比较简单的网络环境，在这样的环境中，网络管理员易于清楚地了解网络的拓扑结构，便于设臵正确的路由信息。
北京邮电大学网络实践实验报告-RIP和OSPF路由协议的配置及协议流程
计算机网络技术实践实验报告实验名称：和路由协议的配置及协议流程姓名：学号：实验日期：年月日实验报告日期：年月日报告退发：（订正、重做）一、环境（详细说明运行的操作系统，网络平台，网络拓扑图）●操作系统：●网络平台：仿真平台●网络拓扑：二、实验目的三、实验内容及步骤（包括主要配置流程，重要部分需要截图）:1.设计网拓扑2.配置地址以配置的的地址为例：配置完后，输入命令打开端口。
类似的配置完一共个端口的地址。
3.配置路由协议：以配置的路由协议为例：4.配置的默认路由，以为例：5.配置完成后，测试从到网络中各个节点的连通情况：a)到：b)到：c)到：d)到：e)到：f)到：6.打开调试模式：以为例：不久之后接收到发来的路由信息：同时，也在向周围路由器发送路由信息：从上图中我们路由器从端口发送路由信息告诉，到网络需要两跳，到网络需要一跳，到网络需要两跳。
通过计算从各个端口接收到的路由信息，需要到各个网络的最优路径之后，也会向外发出路由信息。
如上图所示，把路由信息从端口发出。
他告诉这个端口另一端所连的设备，到网络需要一跳，到网络需要两跳，到网路需要一跳。
收到这个路由信息的设备也会根据这个路由信息来计算自己到各个网络的最优路径。
通过获得的路由信息不难看出协议的工作过程：每个路由器都维护这一张路由表，这张路由表中写明了网络号、到该网络的最短路径（实验中的路径长短由跳数来衡量）以及转发的出口。
路由器会周期性得向周围路由器发送自己的路由表，同时也会接受周围路由器发来的路由表，以此来刷新自己的路由器，适应网络拓扑变化。
路由器在收到路由信息之后会根据某些路由算法、收到的路由信息和原先自己的路由表来计算到达各个网络最优的转发路径（即下一跳的出口），这便是距离矢量路由算法的工作过程。
7.在控制台中关闭路由器后（以此来改变网络拓扑），开始收到不可达的路由刷新报文：一段时间后，的路由表被刷新：重新打开一段时间后，路由表被刷新：解释：在路由器下线之后，邻居路由器将会长时间收不到，方向过来的路由信息，一段时间后，路由表会被重新计算。
动态路由协议RIP、OSPF配置
一、实验二动态路由协议RIP、OSPF配置二、实验目的(1)掌握RIP、OSPF协议的配置方法(2)掌握查看RIP、OSPF协议产生的路由(3)熟悉广域网电缆的连接方式三、实验内容:（一）动态路由协议RIP配置-三层交换机1绘制拓扑图2配置PC的IP、掩码、网关分别：PC1192.168.1.2255.255.255.0192.168.1.1PC2192.168.2.2255.255.255.0192.168.2.13.三层交换机配置（1）划分VLAN，将接口划分到对应的VLAN中（2）配置每个虚接口（VLAN）的IP（3）配置RIP4R1上的配置（1）配置配置两个接口的IP和串口时钟（2）配置RIP协议：发布直连路由5.R2上的配置（1）配置配置两个接口的IP（2）配置RIP协议：发布直连路由6测试1、分别在R1R2上查看路由表2、在PC1中pingPC2三、实验步骤1绘制拓扑图2配置PC的IP、掩码、网关分别：PC1192.168.1.2255.255.255.0192.168.1.1PC2192.168.2.2255.255.255.0192.168.2.13.三层交换机配置（1）划分VLAN，将接口划分到对应的VLAN中（2）配置每个虚接口（VLAN）的IP（3）配置RIP(3)配置RIP协议：发布直连路由4R1上的配置（1）配置配置两个接口的IP和串口时钟（2）配置RIP协议：发布直连路由5.R2上的配置（1）配置配置两个接口的IP（2）配置RIP协议：发布直连路由6测试四、实验感想这次试验掌握了RIP、OSPF协议的配置方法，同时也熟悉了广域网电缆的连接方式。
老师通过课堂演示和详细的讲解，再结合发的视频解析，我们对这次的实验掌握的比较好。
这让我体会到，只要认真去做，肯下功夫，对问题仔细分析，拿出不懂就问的精神，自己遇到的问题都可以解决。
即使生活费尽心思为难你，你也要竭尽全力熬过去；即使别人想方设法刁难你，你也要坚强勇敢挺过去。
RIP协议原理及配置实验报告
RIP协议原理及配置实验报告Title: RIP Protocol: Principle and Experimental Configuration1. Introduction (Approximately 150 words)2. RIP Protocol Principles (Approximately 400 words)RIP operates on the principle of distance-vector routing, where routers exchange information to determine the shortest path to a destination network. Key principles of the RIPprotocol include the following:a. Distance Metric: RIP uses hop count as its distance metric, where each router counts the number of hops required to reach a particular network.b. Split Horizon: RIP prevents routing loops by implementing the split horizon rule, which prohibits a router fromadvertising a route back to the same interface from which it was learned.3. Experimental Configuration (Approximately 550 words)For the experimental setup, the following hardware and software are required:a. Hardware: A minimum of two routers connected via Ethernet cables is needed for the experiment.b. Software: Router simulation software, such as Cisco Packet Tracer, is utilized to emulate the routers and configure the RIP protocol.The configuration process involves the following steps:Step 1: Build the network topology: Use the simulation software to connect the routers using Ethernet cables, ensuring a functioning LAN.Step 2: Configure router interfaces: Assign IP addresses to each router interface and enable the RIP protocol on all interfaces.Step 3: Set RIP version and network addresses: Specify the RIP version (RIPv1 or RIPv2) and segment the network into different areas using appropriate network addresses.Step 4: Configure routing updates: Determine the frequency of RIP updates and specify the type of networks to be includedin the routing updates.Step 5: Verify and test the network: Ensure all configurations are correctly implemented and run routing tests to evaluate the efficiency of the RIP protocol.4. Conclusion (Approximately 100 words)In conclusion, RIP is a widely used distance-vector routing protocol that facilitates efficient data transmission within LANs and small networks. This report provided an overview of theRIP protocol's principles and presented a detailed experimental configuration using router simulation software. By conducting experiments and evaluating performance metrics, it is possible to determine the effectiveness of RIP in routing data and make informed decisions regarding network design and implementation.Word Count: 450 words.。
rip协议原理及配置实验报告
rip协议原理及配置实验报告篇一：RIP协议原理及配置实验报告通信网络实验——RIP协议原理及配置实验报告班级：学号：姓名：RIP协议原理及配置实验报告一、实验目的1. 掌握动态路由协议的作用及分类2. 掌握距离矢量路由协议的简单工作原理3. 掌握RIP协议的基本特征4. 熟悉RIP的基本工作过程二、实验原理1. 动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。
并且在网络拓扑结构变化时自动调整，维护正确的路由信息。
动态路由协议通过路由信息的交换生成并维护转发引擎需要的路由表。
网络拓扑结构改变时自动更新路由表，并负责决定数据传输最佳路径。
动态路由协议的优点是可以自动适应网络状态的变化，自动维护路由信息而不用网络管理员的参与。
其缺为由于需要相互交换路由信息，需要占用网络带宽，并且要占用系统资源。
另外安全性也不如使用静态路由。
在有冗余连接的复杂网络环境中，适合采用动态路由协议。
目的网络是否可达取决于网络状态动态路由协议分类按路由算法划分：距离-矢量路由协议：定期广播整个路由信息，易形成路由环路，收敛慢链路状态路由协议（如OSPF）：收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题，收敛快按应用范围划分：域间路由协议和域内路由协议自治域系统是一组处于相同技术管理的网络的集合。
IGPs 在一个自治域系统内运行。
EGPs 连接不同的自治域系统。
2. RIP协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息RIP的度量值，如下图所示：RIP一个比较大的缺陷是Metric只是简单的用跳数来表示，并不能准确的反映路径的真实状况。
如图所示，有三条路径的跳数是一样的，所以RIP 就认为这三条路径是一样的路径，但实际上三条路径的带宽差异很大。
路由协议RIP 和 OSPF
Lab Exercise 5 – RoutingThis lab exercise demonstrates two key routing protocols: RIP and OSPF.这个实验要学习两个重要的路由协议：RIP 和OSPF。
RIP is an early routing protocol and has limited metrics and scalability. OSPF is a more modern, link-state, routing protocol that has better metrics and can operate with large networks.RIP是早期的路由协议，受到距离（跳数）和收敛性差的限制。
OSPF是更加先进的链路状态路由协议，能够适合规模大的网络。
Metrics 距离RIP uses hop count (the number of routers it traverses) to determine the best route. The route with the lowest cost (best route) is that with the lowest hop count.RIP 使用跳数（经过的路由器数量）来决定最好的路由。
最低开销的路由是最少的跳数。
OSPF uses bandwidth to determine the best route. The route with the lowest cumulative cost (highest bandwidth) is chosen as the best route.OSPF使用带宽来决定最佳路由。
最低累积开销（最高的带宽）选择为最佳路由。
In the event of multiple routes with the same cost to the destination network, the two algorithms will load balance.当多条路由具有相同开销时，将使用两个负载均衡的算法。
RIP和OSPF路由协议配置
RIP路由协议目的：掌握RIP路由协议的原理掌握RIP配置及路由测试路由信息协议（RIP）是一种应用较早，使用广泛的内部网关协议。
RIP适用于小型网络，是典型的距离向量算法协议。
RIP路由以距离最短（HOPS）的路径为路由。
RIP有三个时钟，分别是：路由更新时钟（每30秒）、路由无效时钟（每90秒）、路由取消时钟（每270秒）。
RIP-1版本的最大hops数是15，RIP-2版本的最大hops数是128，大于15/128则认为不可到达。
因此，在大的网络系统中，hop数很可能超过规定值，使用RIP是很不现实的。
另外，RIP每隔30秒才进行信息更新，因此，在大型网络中，坏的链路信息可能要花很长时间才能传播过来，路由信息的稳定时间可能更长，并且在这段时间内可能产生路由环路。
[例]RIP的配置如图1所示，要求：内网R1、R2、R3路由器启用RIP-2路由协议。
注意：在实验时为保证RIP路由的有效性，必须删除静态路由，可以保留默认路由。
R1配置的主要内容：Router(config)#router rip //启用RIP协议Router(config-router)#version 2 //使用RIP-2协议Router(config-router)#network 211.69.10.0 //宣告所连211.69.10.0网段Router(config-router)#network 211.69.11.0 //宣告所连211.69.11.0子网Router(config-router)#network 211.69.11.4 //宣告所连211.69.11.4子网其它路由器的主要配置步骤对于R2，将所连211.69.12.0、211.69.11.0网段宣告出来即可；对于R3，将所连211.69.13.0、211.69.11.4网段宣告出来即可。
RIP配置完成后，可使用“show ip route”显示IP路由选择表。
RIP协议配置实验报告
【实验题目】RIP 协议配置实验 【实验目的】学习RIPv2的配置方法。
【配置命令】▪ 配置RIPv2协议。
R1(config)# router rip R1(config-router)# version 2R1(config-router)# network 192.168.2.0 ! 发布属于有类网络的网络的接口的子网 R1(config-router)# network 192.168.3.0▪ 把交换机接口变为三层接口，然后就可以配置IP 地址。
(config)#interface f0/1 (config-if)#no switchport(config-if)#ip address 192.168.1.5 255.255.255.0▪ 为环回接口配置IP 地址。
环回接口是路由器内部的软接口，除非路由器失效，否则，环回接口一直有效。
(config)#interface loopback 0 ！号码范围：0~2147483647 (config-if)#ip address 192.168.1.5 255.255.255.0 ▪取消自动汇总(config-router)#router rip(config-router)#auto-summary !启动自动汇总 (config-router)#no auto-summary !取消自动汇总▪配置水平分割(config)#interface f0/1(config-if)#ip split-horizon ! 配置水平分割(默认) (config-if)#no ip split-horizon ! 取消水平分割▪显示调试信息#debug ip rip ！显示rip 调试信息 #no debug ip rip ！停止显示rip 调试信息 #no debug all ！停止显示所有调试信息【实验任务】1、 按下图配置RIP 路由协议。
实验5动态路由协议RIP与OSPF的配置
实验5动态路由协议RIP与OSPF的配置实验学时：2一、实验目的1、熟悉CISCO IOS和CLI命令模式的使用；2、了解和掌握路由器基本配置命令的使用；3、掌握动态路由协议的配置；4、掌握VLAN中路由器的设置；3.掌握RIP与OSPF路由协议及其配置。
二、实验设备与环境Windows 2000 Server/Advanee Server 主机局域网、CISCO Catalyst 2950 交换机和2600 系列路由器，Cisco Packet Tracer 7.0 软件。
三、预备知识3.1动态路由配置两个重要的命令用于配置动态路由：router和network。
Router命令启动一个路由选择进程，格式：router(config)#router protocol [keywork] ，network 命令是每个IP 路由选择进程所需要的。
router(c on fig-router)# network n etwork-nu mber3.2 RIP协议配置RIP的关键特点如下：•它是一个距离矢量路由选择协议；•选用跳计数作为路由选择的度量标准；•跳计数允许的最大值是15；缺省情况下，路由选择的更新数据每30秒种广播一次。
第一版本不支持子网划分，如使用子网划分应使用第二版本(命令：version 2 )。
router rip 命令选择RIP作为路由协议：Router(c on fig)# router ripnetwork命令指定基于NIC网络号码，选择直连的网络：Router(c on fig-router)# n etwork n etwork -nu mber路由选择进程将接口与适合的地址相关联，并且开始在规定的网络上处理数据包。
RIP 配置实例：•router rip :选择RIP作为路由选择协议；•network 1.0.0.0 :指定一个直接相连的网络；•network 2.0.0.0 ：指定一个直接相连的网络；3.3 OSPF 协议配置OSPF作为一种链路状态路由协议，除了路由器的数目外，还通过路程段之间的连接速率和负载平衡等多项参数计算出到达目标节点的度量值，并选择度量值最低的作为发送数据包的最佳途径。
配置RIP、OSPF路由协议
实验五 配置RIP 、OSPF 路由协议 （设计性）（2学时）一、 实验目的1.掌握RIP 路由协议的设置方法2.掌握单区域和多区域OSPF 开放最短路径协议的设置方法 二、 实验内容下面给出一个配置示例：f0:10.1.1.2/8 f1:192.168.1.1/24f1:150.1.1.1/16 f0:192.168.2.1/24图1 路由配置示例注：f0:10.1.1.2/8表示Router3的快速以太网（f 是fastethernet 的缩写）0端口ip 地址为10.1.1.2，子网掩码为255.0.0.0，8即代表子网掩码的8个1，是一种简写格式。
图中其他部分依此类推。
为了方便实验，我们先利用模拟器来画出它的拓扑结构。
进入网络拓扑结构设计工作界面后，选用左边设备栏中2600系列路由器2621三台。
拓扑结构如图2所示。
图2 拓扑结构图在图2中，画出了三个路由器Router1,Router2,Router3，和两台计算机Pc1,Pc2，他们通过快速以太网相连。
这里：Router1的0端口和pc1的0端口相连，Router1的1端口和Router2的0端口相连，Router2的1端口和Router3的0端口相连，Router3的1端口和pc2的0端口相连。
具体连接方式如下表所示。
“File”菜单下的子菜单“Load NetMap”，找到刚才保存的“实验五.top”文件存放路径，点击“打开”，模拟器载入网络拓扑。
配置Router1:如图3所示设置f0/0端口ip地址为192.168.2.1，子网掩码255.255.255.0设置f0/1端口ip地址为192.168.1.1，子网掩码255.255.255.0图3 Router1的端口配置配置Router2:如图4所示设置f0/0端口ip地址为192.168.1.2，子网掩码255.255.255.0设置f0/1端口ip地址为10.1.1.1，子网掩码255.0.0.0配置Router3:如图5所示设置f0/0端口ip地址为10.1.1.2，子网掩码255.0.0.0设置f0/1端口ip地址为150.1.1.1，子网掩码255.255.0.0配置pc1：如图6所示在C:>提示符下输入winipcfg，打开ip地址配置文本框，配置ip地址为192.168.2.2，子网掩码255.255.255.0，网关192.168.2.1配置pc2：如图7所示在C:>提示符下输入winipcfg，打开ip地址配置文本框，配置ip地址为150.1.1.2，子网掩码为255.255.0.0，网关150.1.1.1图4 Router2的端口配置图5 Router3的端口配置图6 pc1的ip地址配置文本框图7 pc2的ip地址配置文本框(一) 设置RIP路由信息协议RIP路由协议配置的步骤如下：在全局配置模式下：(1)启动RIP路由，指定使用RIP协议router rip(2)配置参与RIP路由的网络号network 网络号router rip命令用于指定使用RIP协议，network命令声明网络号，由于RIP是一个有类路由协议，所以不必声明各个子网号。
RIP和OSPF路由实验
实验题目RIP和OSPF路由实验实验时间2012/4/27一．实验目的1.掌握路由协议的原理和工作原理以及基本配置方法；2.掌握路由协议的原理和OSPF协议的工作原理；掌握OSPF协议的分层原理；掌握OSPF协议的基本配置方法。
二．实验步骤（一）RIP路由协议1. 实验拓扑，按照拓扑图将设备连接好。
拓扑图的路由器串行接口s0/1/0, s0/1/1在实物当中对应s0/3/0, s0/3/1。
3. 此时的计算机还不能相互通信，只能Ping通自己的网关。
还要在路由器中配置路由协议。
下图为R1的配置。
R2:Router ripV ersion 2Network 10.1.1.0Network 192.168.0.0Network 192.168.1.0No auto-summaryR3:Router ripV ersion 2Network 10.3.1.0Network 192.168.1.0No auto-summary4. 配置了rip之后可以用命令show ip protocol查看路由协议。
5. 三台路由器都使用相同的配置将自己的直连网络加入到rip中。
等待若干时间后可观察到路由表中学习的路由表项。
路由器R1的路由表如下图所示，路由表学习到了192.168.1.0/24, 10.2.1.0/24, 10.3.1.0/24三个路由表项。
路由器R2学习的路由表项。
路由器R2学习的路由表项。
6. 测试3台计算机的连通性。
在PC3分别ping PC1和PC2。
（二）OSPF路由协议1. 利用RIP实验的拓扑图，在连接好的拓扑图中进行配置。
在路由器中先用命令no router rip关闭rip路由协议，再配置OSPF协议。
R1:Router ospf 1Network 192.168.0.0 255.255.255.0 area 0Network 10.1.1.0 255.255.255.0 area 0Router-id 10.1.1.1R2:Router ospf 1Network 192.168.0.0 255.255.255.0 area 0Network 192.168.1.0 255.255.255.0 area 0Network 10.2.1.0 255.255.255.0 area 0Router-id 192.168.1.1R3:Router ospf 1Network 192.168.1.0 255.255.255.0 area 0Network 10.3.1.0 255.255.255.0 area 0Router-id 192.168.1.2其中R2中的配置如下：2.查看OSPF协议，命令show ip protocol.3.其他两台路由器按照相同的命令进行配置，将直连的网段加入OSPF协议中。
RIP和OSPF配置实验
上机五六RIP配置和OSPF配置一、实验目的通过本实验可掌握●路由器的端口的配置方法●动态路由RIP的配置●OSPF的配置二、实验设备2台PC机、4个路由器和一个交换机三、实验拓扑四、配置步骤RIP配置配置r1的端口f0/0端口Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname r1r1(config)#int f0/0r1(config-if)#ip add 192.168.1.1 255.255.255.0r1(config-if)#no shutf0/1端口r1(config-if)#int f0/1r1(config-if)#ip add 192.168.2.1 255.255.255.0r1(config-if)#no shuts1/0端口r1(config-if)#int s1/0r1(config-if)#ip add 192.168.3.1 255.255.255.0r1(config-if)#clock rate 64000r1(config-if)#no shut配置r2的端口F0/0端口Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int f0/0Router(config-if)#ip add 192.168.2.10 255.255.255.0Router(config-if)#no shutF0/1端口Router(config-if)#int f0/1Router(config-if)#ip add 192.168.4.1 255.255.255.0Router(config-if)#no shut配置r3的端口S1/0端口Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname r3r3(config)#int s1/0s1/1端口r3(config-if)#int s1/1r3(config-if)#ip add 192.168.5.1 255.255.255.0r3(config-if)#clock rate 64000r4端口的配置F0/0端口Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname r4r4(config)#int f0/0r4(config-if)#ip add 192.168.4.10 255.255.255.0r4(config-if)#no shuts1/0端口r4(config-if)#int s1/0r4(config-if)#ip add 192.168.5.10 255.255.255.0r4(config-if)#no shutf0/1端口r4(config-if)#int f0/1r4(config-if)#ip add 192.168.6.1 255.255.255.0配置路由器的router ripR1路由器r1>enr1#conf tEnter configuration commands, one per line. End with CNTL/Z. r1(config)#router ripr1(config-router)#version% Incomplete command.r1(config-router)#network 192.168.1.1r1(config-router)#network 192.168.2.1r1(config-router)#network 192.168.3.1r1(config-router)#r2路由器r2>enr2#conf tEnter configuration commands, one per line. End with CNTL/Z. r2(config)#router ripr2(config-router)#version% Incomplete command.r2(config-router)#network 192.168.2.10r2(config-router)#network 192.168.4.1r3路由器r3>r3>enr3#conf tEnter configuration commands, one per line. End with CNTL/Z. r3(config)#router ripr3(config-router)#version% Incomplete command.r3(config-router)#network 192.168.3.0r3(config-router)#network 192.168.5.0r3(config-router)#r4路由器r4>enr4#conf tEnter configuration commands, one per line. End with CNTL/Z. r4(config)#router ripr4(config-router)#version% Incomplete command.r4(config-router)#network 192.168.5.10r4(config-router)#network 192.168.4.10r4(config-router)#network 192.168.6.1设置pc机的ip验证RIPOspf配置R1r1(config)#router ospf 1r1(config-router)#network 192.168.1.0 0.0.0.255 area 0 r1(config-router)#network 192.168.2.0 0.0.0.255 area 0 r1(config-router)#network 192.168.3.0 0.0.0.255 area 0r2配置r2(config)#router ospf 1r2(config-router)#network 192.168.2.0 0.0.0.255 area 0 r2(config-router)#network 192.168.4.0 0.0.0.255 area 0r3配置r3(config)#router ospf 1r3(config-router)#network 192.168.3.0 0.0.0.255 area 0 r3(config-router)#network 192.168.5.0 0.0.0.255 area 0r4配置r4(config)#router ospf 1r4(config-router)#network 192.168.4.0 0.0.0.255 area 0r4(config-router)#network 192.168.5.0 0.0.0.255 area 0r4(config-router)#network 192.168.6.0 0.0.0.255 area 0Ospf验证五、实验总结通过此次实验，了解了RIP和OSPF的原理，掌握了RIP和OSPF的配置方法。
实验报告10配置RIP与OSPF路由重分发-副本
实验报告10配置RIP与OSPF路由重分发-副本实验报告课程名称：网络工程综合实践系（院）：信息工程学院专业：计算机科学与技术班级：计科0901B学生姓名：学号：指导教师：开课时间：2012~2013年第一学期关于实验报告的说明（一）对教师和学生的基本要求1、参加实验的学生需提交实验报告, 一个实验写一个实验报告。
实验报告要求字迹工整，文字简练，数据齐全，图表规范，计算正确，分析充分、具体、定量。
2、教师应根据学生在实验中和在实验报告书写中反映出来的认真程度、实验效果、理解深度、独立工作能力、科学态度等给予出恰当的评语，并指出实验报告中的不妥之处，然后依照评分细则，采用100分制评出成绩并签名和评定日期。
如学生抄袭或缺交实验报告达该课程全学期实验报告总次数三分之一以上，不得同意其参加本课程的考核。
3、学期结束后任课教师要及时收交学生实验报告，并按要求给出学生实验报告成绩册和学生实验报告上交到系办公室。
（二）内容填写要求1、实验项目名称：要用最简练的语言反映实验的内容。
2、实验目的和要求：目的和要求要明确，在理论上验证定理、公式、算法，并使实验者获得深刻和系统的理解，在实践上，掌握使用实验设备的技能技巧和程序的调试方法。
3、实验内容及步骤：这是实验报告极其重要的内容。
要抓住重点，可以从理论和实践两个方面考虑。
只写主要操作步骤，不要照抄实习指导，要简明扼要。
还应该画出实验流程图，再配以相应的文字说明，这样既可以节省许多文字说明，又能使实验报告简明扼要，清楚明白。
4、实验结果：根据实验目的将原始资料系统化、条理化，用准确的专业术语客观地描述实验现象和结果，要有时间顺序以及各项指标在时间上的关系。
5、实验总结：根据相关的理论知识对所得到的实验结果进行解释和分析和总结。
也可以写一些本次实验的心得以及提出一些问题或建议。
实验报告十课程名称网络工程综合实践实验日期10.29 实验项目名称配置RIP 与OSPF路由重分发实验地点实验类型√验证型□设计型□综合型学时 2一、实验目的及要求（本实验所涉及并要求掌握的知识点）配置RIP与OSPF路由重分发，通过路由重分发实验，实现在不同路由协议之间发布路由的要点。
RIP协议原理及配置实验报告
通信网络实验——RIP协议原理及配置实验报告班级：学号：姓名：RIP协议原理及配置实验报告一、实验目的1.掌握动态路由协议的作用及分类2.掌握距离矢量路由协议的简单工作原理3.掌握RIP协议的基本特征4.熟悉RIP的基本工作过程二、实验原理1.动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。
并且在网络拓扑结构变化时自动调整，维护正确的路由信息。
动态路由协议通过路由信息的交换生成并维护转发引擎需要的路由表。
网络拓扑结构改变时自动更新路由表，并负责决定数据传输最佳路径。
动态路由协议的优点是可以自动适应网络状态的变化，自动维护路由信息而不用网络管理员的参与。
其缺为由于需要相互交换路由信息，需要占用网络带宽，并且要占用系统资源。
另外安全性也不如使用静态路由。
在有冗余连接的复杂网络环境中，适合采用动态路由协议。
目的网络是否可达取决于网络状态动态路由协议分类按路由算法划分：距离-矢量路由协议( 如RIP ) ：定期广播整个路由信息，易形成路由环路，收敛慢链路状态路由协议（如OSPF）：收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题，收敛快按应用范围划分：域间路由协议(EGP)和域内路由协议(IGP)自治域系统(AS) 是一组处于相同技术管理的网络的集合。
IGPs 在一个自治域系统内运行。
EGPs 连接不同的自治域系统。
2.RIP协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息RIP的度量值，如下图所示：RIP一个比较大的缺陷是Metric只是简单的用跳数来表示，并不能准确的反映路径的真实状况。
如图所示，有三条路径的跳数是一样的，所以RIP就认为这三条路径是一样的路径，但实际上三条路径的带宽差异很大。
实验4：RIP与OSPF路由协议分析
实验4：RIP与OSPF路由协议分析1实验题目采用Opnet仿真并分析RIP和OSPF协议2实验目的和要求1)掌握路由协议RIP、OSPF的工作原理2)掌握Opnet仿真RIP和OSPF协议的方法3实验设备及材料操作系统：Windows 2003/XP主机网络模拟器：OPNET4实验内容4.1 RIP路由模拟与性能测试本实验的环境如下：Intel(R) Core(TM)2 Duo CPU T7100 @1.80GHz，0.98GB内存；Windows XP Professional v.2002 SP2；网络仿真平台为0Pnet Modeler 14.0。
网络模型的规模为10kmx10km的大小。
导入RIP-RIPv1场景。
图1 导入场景、图2 选择RIP-RIPv1图3显示了进行路由协议性能分析所建立起来的网络模型，该模型主要包括四个主干路由器以及一些子网，每个子网是两个局域网，通过路由器连到主干路由器上（图4），且配置了相应的业务流量。
路由器间互连的链路采用的是PPP DS3链路。
该模型中共四个子网，其IP地址配置如下表所示。
表1 IP地址分配网络IP地址子网IP地址子网West 子网East NothNet 150.10.0.0/16 150.10.10.0/24 150.10.20.0/24EastNet 150.50.0.0/16 150.50.10.0/24 150.50.20.0/24SouthNet 150.70.0.0/16 150.70.10.0/24 150.70.20.0/24WestNet 150.30.0.0/16 150.30.10.0/24 150.30.20.0/24图3 RIPv1网络仿真模型图4 子网络内的仿真模型子网内的仿真模型如图2所示，由West和East两个局域网和一台中心路由器组成。
两个局域网拥有相同的网络结构，均是采用100BaseT的局域网模型，该模型是快速以太网模型，它包括任何数量的工作站和一个服务器，在本模型中工作站的数量是十个。
北邮大三计算机网络实践实验三报告RIP和OSPF路由协议的配置及协议流程
计算机网络技术实践实验报告实验名称:RIP 和OSPF 路由协议的配置及协议流程 姓 名： 实 验 日 期：2013年4月25日 学 号：实验报告日期：2013年5月1日 报 告 退 发： ( 订正 、 重做 )一.环境（详细说明运行的操作系统，网络平台，网络拓扑图）操作系统：Windows7网络平台：软件Dynamips 环境下的虚拟网络 网络拓扑图：网络10.0.0.0网络20.0.0.0网络30.0.0.0网络3.0.0.0二.实验目的1、在上一次实验的基础上实现RIP和OSPF路由协议2、自己设计网络物理拓扑和逻辑网段，并在其上实现RIP和OSPF协议3、通过debug信息详细描述RIP和OSPF协议的工作过程。
4、RIP协议中观察没有配置水平分割和配置水平分割后协议的工作流程；5、OSPF中需要思考为什么配置完成后看不到路由信息的交互？如何解决？三.实验内容及步骤（包括主要配置流程，重要部分需要截图）1、设计网络物理拓扑和逻辑网段，如上图2、修改拓扑文件autostart = false[localhost]port = 7200udp = 10000workingdir = ..\tmp\[[router R1]]image = ..\ios\unzip-c7200-is-mz.122-37.binmodel = 7200console = 3001npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC1 f0/0s1/1 = R2 s1/0[[router R2]]image = ..\ios\unzip-c7200-is-mz.122-37.binmodel = 7200console = 3002npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Ts1/2 = R3 s1/1s1/3 = R4 s1/1[[router R3]]image = ..\ios\unzip-c7200-is-mz.122-37.bin model = 7200console = 3003npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC2 f0/0[[router R4]]image = ..\ios\unzip-c7200-is-mz.122-37.bin model = 7200console = 3004npe = npe-400ram = 64confreg = 0x2102exec_area = 64mmap = falseslot0 = PA-C7200-IO-FEslot1 = PA-4Tf0/0 = PC3 f0/0[[router PC1]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 3005[[router PC2]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 3006[[router PC3]]model = 2621ram = 20image = ..\ios\unzip-c2600-i-mz.121-3.T.binmmap = Falseconfreg = 0x2102console = 30073、启动Dynamips,打开控制台并打开路由器和PC端口4、使用telnet 127.0.0.1登陆到各端口进行配置R1各端口的IP地址：R2各端口的IP地址：R3各端口IP地址：R4各端口IP地址：PC1各端口IP地址及默认静态路由：PC2各端口IP地址及默认静态路由：PC3各端口IP地址及默认静态路由：5、配置RIP协议R1：R2：R3：路由器R1的Show ip route信息：Debug信息：RIP协议为了避免在起始路由器和目的路由器之间的路径中出现回路，每条路经中跳数的最大值设定为15，当跳数的值达到16时，路径将被认定为无限远，同时目的路由器也将被认定为无法达到。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机网络技术实践实验报告实验名称：RIP和OSPF路由协议的配置及协议流程姓名：学号：实验日期：2014年4月11日实验报告日期：2014年4月12日报告退发：（订正、重做）一、环境（详细说明运行的操作系统，网络平台，网络拓扑图）●操作系统：windows8.1●网络平台：Dynamips 仿真平台●网络拓扑：二、实验目的三、实验内容及步骤（包括主要配置流程，重要部分需要截图）RIP:1.设计网拓扑2.配置ip地址以配置R1的s1/1 的ip地址为例：配置完后，输入命令no shutdown打开端口。
类似的配置完一共12个端口的ip地址。
3.配置rip路由协议：以配置R1的路由协议为例：4.配置PC的默认路由，以PC1为例：5.配置完成后，测试从PC1到网络中各个节点的连通情况：a)到5.1.30.2：b)到1.1.30.2：c)到2.1.30.2：d)到3.1.30.2：e)到4.1.30.2：f)到6.1.30.1：6.打开调试模式：以R1为例：不久之后接收到R4发来的路由信息：同时，R1也在向周围路由器发送路由信息：从上图中我们路由器R4从端口S1/0发送路由信息告诉R1，R4到网络2.0.0.0需要两跳，到网络3.0.0.0需要一跳，到网络6.0.0.0需要两跳。
R1通过计算从各个端口接收到的路由信息，需要到各个网络的最优路径之后，也会向外发出路由信息。
如上图所示，R1把路由信息从S1/0端口发出。
他告诉这个端口另一端所连的设备，R1到网络1.0.0.0需要一跳，到网络2.0.0.0需要两跳，到网路5.0.0.0需要一跳。
收到这个路由信息的设备也会根据这个路由信息来计算自己到各个网络的最优路径。
通过获得的路由信息不难看出rip协议的工作过程：每个路由器都维护这一张路由表，这张路由表中写明了网络号、到该网络的最短路径（实验中的路径长短由跳数来衡量）以及转发的出口。
路由器会周期性得向周围路由器发送自己的路由表，同时也会接受周围路由器发来的路由表，以此来刷新自己的路由器，适应网络拓扑变化。
路由器在收到路由信息之后会根据某些路由算法、收到的路由信息和原先自己的路由表来计算到达各个网络最优的转发路径（即下一跳的出口），这便是距离矢量路由算法的工作过程。
7.在控制台中关闭路由器R2后（以此来改变网络拓扑），R1开始收到不可达的路由刷新报文：一段时间后，R1的路由表被刷新：重新打开R2一段时间后，路由表被刷新：解释：在路由器R2下线之后，邻居路由器将会长时间收不到，R2方向过来的路由信息，一段时间后，路由表会被重新计算。
上图中，R1收到R4发来的路由信息，告诉R1，网络1.0.0.0和网络2.0.0.0已经被判定为不可达的网络。
到网络3.0.0.0需要一跳，到网络6.0.0.0需要两跳。
于是，R1的路由表会被刷新，从上图中可以看出，R1的路由表中已经没有了网络1.0.0.0和网络2.0.0.0的表项。
重新打开R2之后，由于R2又开始想周围发送路由器信息，周围路由器会知道R2又恢复正常了，在相互交换路由信息一段时间之后，路由表成功收敛，恢复了正常的状态。
可以从R1的路由表中看出，网络1.0.0.0、网络4.0.0.0和网络5.0.0.0是分别和端口s1/1、端口s1/0和端口f0/0直接相连的。
发向网络2.0.0.0的数据包从端口s1/1转发，发向网络3.0.0.0的数据包从端口s1/0转发，发向网络6.0.0.0的数据包可以从s1/0和1/1转发。
8.RIP协议中观察没有配置水平分割和配置水平分割后协议的工作流程：a)配置水平分割：b)没有配置水平分割：解释：从上图可以看出，配置了水平分割的情况下，更新报文相对于没有配置水平分割的情况少了网络1.0.0.0、2.0.0.0和6.0.0.0的路由信息。
因为从上面的几张截图和网络拓扑图中可以明显看出发向网络1.0.0.0、网络2.0.0.0和网络6.0.0.0的数据包会被从端口s1/1转发，也就是说路由表表项中的这三个网络的转发路径的计算最终一定是根据从s1/1收到的路由信息计算出来的。
所以在开启水平分割的前提下，这三个网络的路由信息在R1向s1/1端口发送路由信息的时候一定会被过滤掉。
从以上对截图的分析可以很明显得看出水平分割的作用。
水平分割就是记录下每一条路由信息的来源，这样在发送路由更新报文的时候，不会将从一个端口中收到的信息再从这个端口转发出去，这样可以避免无穷计算的问题，也就是避免了路由器根据自己转发出去的路由器信息来计算路由信息。
OSPF:1.配置OSPF路由协议：以R1为例：先使用no router rip命令关闭rip协议，然后输入router ospf 10命令开始配置ospf协议，如上图。
2.配置完成后，测试PC1到各个节点的连通性：a)到5.1.30.2：b)到1.1.30.2：c)到2.1.30.2：d)到3.1.30.2：e)到4.1.30.2：f)到6.1.30.1：3.打开调试：输入命令debug ip ospf event 打开调试模式，如下图：打开调试后，不断有hello包显示出来：解释：从上图可以看出，路由器R1在00:15:35的时候在端口s1/1收到了来自2.1.30.1的hello报文，hello报文顾名思义被用来维护检测邻接关系。
OSPF协议的工作过程大致如下，它是基于链路状态算法的分层路由协议。
在开启OSPF协议之后路由器之间交互的是链路状态信息，路由器在知道自己附近的网络的链路信息之后会把这些链路信息发给相邻的路由器，然后这些路由器也会把自己的链路信息再转发下去。
这样在一定的转发次数之后，每个路由器都能知道整个网络的拓扑了。
但是在网络比较庞大的情况下，这下链路信息会成为一个相当庞大的数据集，因此OSPF协议又提供了“区域”的概念，就是将一个大的网络切分成几个相对小的区域，区域分为骨干区域和常规区域，骨干区域和常规区域之间会交换链路信息，二常规区域之间不会交换链路信息。
这样就能减少链路信息的规模。
上图中就可以看出有“area0”的属性。
不过上图只有相邻链路hello包的交互，这是因为OSPF的主要协议交互过程是在刚配置完OSPF协议时就进行了，而在网络运行过程中，如果没有链路状态的变化就没有交互链路状态信息。
也就是说，一旦网络稳定，信息不再更新，则只会有Hello包。
只有链路发生变化时，相应路由器才会广播改变的信息给其余路由器。
4.在控制台中关闭路由器R2，以改变网络拓扑在超过配置ospf协议所设置的dead-interval后，调试信息中出现如下信息：此时路由表发生了变化：原先的路由表：解释：在上图中可以看出，R1由于长时间没有收到R2发来的hello报文，在超出配置OSPF协议是设置的时间之后，R1会将R2的状态判定为down。
代表从s1/1端口到网络2.0.0.0已经不通了。
R1会以此修改自己路由表。
从两张路由表的对比中可以看出，网络1.0.0.0和网络2.0.0.0的表项已经不见。
5.在开启R1的flood之后关闭R2的s1/1端口：开启flood：关闭R2的s1/1端口之后，R1收到如下信息：解释：可靠泛洪机制是OSPF的重要部分，其在某条链路状态发生变化时，会将变化的信息发送给同一域中的所有OSPF路由器，从而确保整个域内的路由器始终具有一致的链路状态数据库。
6.在开启R1的flood之后打开R2的s1/1端口：7.运行指令：sh ip ospf neighbor解释：可以从上图看出，R1有两个邻居，分别是s1/0接口上的R2（4.1.30.1）和s1/1接口上的R4（1.1.30.2）.四、实验结果实验结果见实验过程中的截图。
五、实验中的问题及心得问题：在配置ip地址和路由表时，出现错误之后，比较难找出错误。
解决：在没配置一个设备之后应该相互检查一下，看一下能不能ping通，这样每做一点就检查一点，比较容易发现错误。
问题：从以太网发送数据包需要mac地址，但似乎在路由器之间通过串口进行发送数据就不需要mac 地址。
解决：因为路由器和pc之间采用的以太网，路由器和路由器之间是串口通信，所以以太网接口即f0/0等需要有mac地址，传输也需要有mac地址。
但是串口就不需要mac地址。
问题：在rip的路由信息中出现了via 0.0.0.0，开始不太懂这个是什么意思，认为下一跳不该是一个本机地址。
解决：rip发给邻居路由器的路由表的下一跳地址是对自己来说的，但是这个下一跳地址发给邻居路由器之后，其实没有任何意义。
如果邻居路由器经过计算之后，选择的就是这一条路径，那么这个路由信息中的下一跳就是本机。
心得：相对于计算机网络课上所学的内容，更加深刻得理解了rip和ospf协议工作的过程。
了解了配置rip，ospf协议的过程，学习到ospf协议为了减小链路信息的开销，ospf协议将一个大网划分成几个小区域。
这就是配置ospf协议时输入的area 0的含义。
真实得看见了水平分割的工作过程，发现路由器能够智能得过滤掉那些从该端口收到的路由信息。
六、实验思考（1）实验中，采用下一跳和转发接口这两种方式配置PC1和PC2有什么区别？会导致在你的拓扑结构中丢包数有什么变化？用arp表中的内容来解释。
Ping前的arp表：Ping:Ping后的arp表：解释：PPP链路网络中使用转发接口，不需要进行arp解析即可发送数据。
以太网则需要进行ARP解析，每次解析都会发生丢包。
（2）OSPF中广播的信息有哪些？i.OSPF路由器会周期性地发送hello数据包，该数据包是路由器建立通信的基础.ii.两个OSPF路由器建立双向通信这后还需要进行数据库同步，即发送DBD信息。
iii.链路状态请求（LSR）、更新（LSU）、确认（LSA）信息。
（3）写出在你的拓扑中，数据包从PC1到PC2发送的完整过程，包括Arp表的内容。
以ping为例。
Ping之前：PC1的arp表：R1的arp表：R2的arp表：R3的arp表：Ping命令:ping之后：PC1的arp表：R1的arp表：R2的arp表：R3的arp表：解释：上图中：在ping命令之前，PC1的arp表只有自己的f0/0端口5.1.30.1的mac地址，R1只有自己的f0/0端口5.1.30.2的mac地址。
R2的arp表为空，R3的arp表只有自己的f0/0端口6.1.30.2的mac地址，PC2的arp表只有自己的f0/0端口6.1.30.1的mac地址。
在ping 6.1.30.1的时候，PC2会把包发向默认路由器5.1.30.2，但是PC1并不知道5.1.30.2的mac地址，而链路层一定是要mac地址来寻址的。
