一起低压配电越级跳闸事例分析
一起低压配电越级跳闸事例分析越级跳闸是指电气设备的额定电流小于所连接电路中的短路电流，但在电气设备故障时，电气设备跳闸后，却引起电气设备短路电流越级至配电系统的下游设备，从而引起下游设备也跳闸的现象。
某工厂的低压配电设备是由一台主配电箱和几个分配电箱组成的。
主配电箱与分配电箱之间的连接采用了直接连接的方式，没有设立短路电流限制器。
某天，工厂生产设备中一台设备发生了故障，电流突然增大，低压配电系统的负荷电流超过了主配电箱的额定电流。
由于主配电箱没有过载保护装置，主配电箱内的熔断器无法起到保护作用，电路中的电流仍然继续增大。
由于工厂生产设备对电源的供电要求较高，此次越级跳闸事故导致了生产线的停工。
工厂通过查找原因后发现，主要是由于配电系统的设计不合理，没有考虑到故障设备短路电流对整个配电系统的影响。
配电系统中没有设置过载保护装置，也没有对配电系统进行定期的维护检查，导致了设备的故障无法及时得到处理。
为了避免类似的低压配电越级跳闸事故的发生，工厂采取了以下措施：1. 对配电系统进行改造升级，增加过载保护装置，并设置短路电流限制器。
通过设置过载保护装置，可以保护配电系统中的电气设备，在发生故障时可以及时跳闸，避免短路电流越级。
2. 对配电系统进行定期的维护检查，及时发现并处理故障设备。
通过对配电系统的维护检查，可以及时发现故障设备，并对其进行维修或更换，避免故障设备引发的越级跳闸事故。
3. 加强员工的安全培训，加强对配电系统安全操作的宣传教育。
通过加强员工的安全培训和宣传教育，提高员工的安全意识，使其在工作中重视配电系统的安全操作，避免因操作不当引发越级跳闸事故的发生。
通过以上措施的实施，工厂成功避免了低压配电越级跳闸事故的发生，提高了配电系统的可靠性和安全性。
工厂也加强了对配电系统的管理和维护，保证了设备的正常运行和生产的连续性。
防越级跳闸的原理(二)
防越级跳闸的原理(二)
防越级跳闸的原理
一、什么是越级跳闸
越级跳闸是指某个电器设备或电路在低级的条件下突然切换到高
级别的状态下，从而导致电路过载或者设备损坏的现象。
二、越级跳闸的危害
越级跳闸不仅会导致电路过载，影响正常用电，还可能引发火灾
等安全事故。
因此，了解防止越级跳闸的原理是非常重要的。
三、防越级跳闸的原理
1. 采用合适的额定电流
•每个电器设备或电路都有一个额定电流，表示其工作时的电流值。
•在设计电路时，应根据设备的额定电流选择合适的配线和保护装置，以保证电路的正常运行。
2. 使用保护装置
•在电路中安装合适的保护装置，如熔断器或断路器等，可以及时切断电路，防止电流过大而导致设备损坏或火灾。
•这些保护装置一般会根据设备的额定电流进行选择，以保证在出现故障时能够及时保护电路。
3. 采用过载保护技术
•过载保护技术是一种能够检测电流过大并及时切断电路的技术。
•通过使用过载保护器，可以保护电器设备或电路在额定电流之外的情况下切断电路，以保证设备的安全运行。
4. 使用综合保护系统
•综合保护系统是一种集成了多种保护功能的装置，能够对电路进行全面的保护。
•它们可以检测电路的电流、电压等参数，并根据设定的阈值进行保护切断，以保证电路和设备的安全。
四、总结
防越级跳闸是保证电路和设备安全运行的重要一环。
通过合适的额定电流、保护装置、过载保护技术和综合保护系统等多种手段，可以有效地避免越级跳闸的发生，保障电路和设备的正常运行。
因此，在设计和使用电器设备时，应注重防越级跳闸的原理，采取相应的措施来提高安全性。
断路器越级跳闸原因分析及处理办法
뛏슷웷풽벶쳸햢풭틲럖컶벰뒦샭냬램
一、什么是断路器越级跳闸
断路器越级跳闸：是指当电力系统线路发生短路、漏电等故障时，需有该级预设保护的断路器进行跳闸保护来切除故障，但因该级断路器故障而未跳闸，由上级或者下级断路器跳闸进行越级跳闸。
断路器的“拒跳”对系统安全运行威胁很大，轻则使事故停电范围扩大，重则导致系统性故障，造成大面积停电事故。
拒绝跳闸比拒绝合闸带来的危害性更大。
二、断路器越级跳闸故障的处理办法
1、断路器越级跳闸后应首先检查断路器的保护动作情况。
如断路器发生保护动作，造成拒绝跳闸发生越级，则应拉开拒跳断路器两侧的隔离开关，并对其它非故障线路进行送电测试。
如果断路器未发生保护动作，造成拒绝跳闸发生越级，则应将各线路断路器断开，再对线路进行逐条送电测试，如发现故障线路，则将该线路停电，拉开断路器两侧的隔离开关，再将其它非故障线路送电。
如此查出故障线路发生位置。
2、当主变压器发生异常强烈响动，且电流表显示数值满额，应首先
断开电源总断路器，以防烧坏主变压器，然后对事故原因进行分析。
3、如排除电气故障原因（如控制电源电压过低，或控制回路熔断器接触不良，熔丝熔断等）造成断路器“拒跳”原因后，应联系调度，作为停用、转检修处理。
4、如发生上级断路器越级跳闸，若查明有分路保护动作，但该分路断路器未跳闸，则分断该级断路器，然后恢复上级断路器；若查明各分路保护均未动作，则应检查停电范围内设备有无故障，若无故障可合上上级断路器，并逐一试送各分路断路器。
当送到某一分路时电源断路器又再跳闸，则可判明该断路器为故障断路器。
可对该线路进行隔离维修更换。

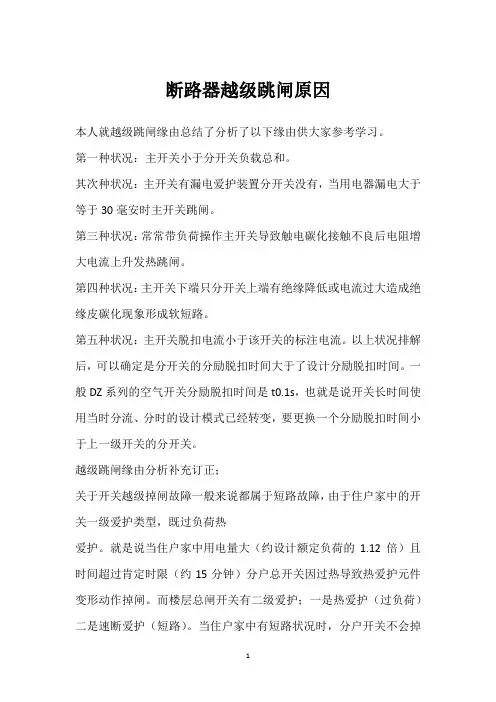

断路器越级跳闸原因
断路器越级跳闸原因
本人就越级跳闸缘由总结了分析了以下缘由供大家参考学习。
第一种状况：主开关小于分开关负载总和。
其次种状况：主开关有漏电爱护装置分开关没有，当用电器漏电大于等于30毫安时主开关跳闸。
第三种状况：常常带负荷操作主开关导致触电碳化接触不良后电阻增大电流上升发热跳闸。
第四种状况：主开关下端只分开关上端有绝缘降低或电流过大造成绝缘皮碳化现象形成软短路。
第五种状况：主开关脱扣电流小于该开关的标注电流。
以上状况排解后，可以确定是分开关的分励脱扣时间大于了设计分励脱扣时间。
一般DZ系列的空气开关分励脱扣时间是t0.1s，也就是说开关长时间使用当时分流、分时的设计模式已经转变，要更换一个分励脱扣时间小于上一级开关的分开关。
越级跳闸缘由分析补充订正；
关于开关越级掉闸故障一般来说都属于短路故障，由于住户家中的开关一级爱护类型，既过负荷热
爱护。
就是说当住户家中用电量大（约设计额定负荷的1.12倍）且时间超过肯定时限（约15分钟）分户总开关因过热导致热爱护元件变形动作掉闸。
而楼层总闸开关有二级爱护；一是热爱护（过负荷）二是速断爱护（短路）。
当住户家中有短路状况时，分户开关不会掉
闸，楼层总开关短路爱护即会动作掉闸。
由于短路电流远远大于过热电流，所以会造成越级掉闸。
一起低压配电越级跳闸事例分析

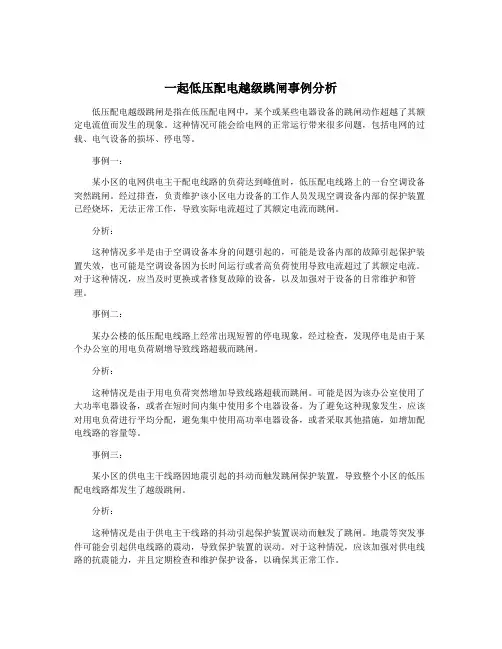

一起低压配电越级跳闸事例分析低压配电越级跳闸是指在低压配电网中，某个或某些电器设备的跳闸动作超越了其额定电流值而发生的现象。
这种情况可能会给电网的正常运行带来很多问题，包括电网的过载、电气设备的损坏、停电等。
事例一：某小区的电网供电主干配电线路的负荷达到峰值时，低压配电线路上的一台空调设备突然跳闸。
经过排查，负责维护该小区电力设备的工作人员发现空调设备内部的保护装置已经烧坏，无法正常工作，导致实际电流超过了其额定电流而跳闸。
分析：这种情况多半是由于空调设备本身的问题引起的，可能是设备内部的故障引起保护装置失效，也可能是空调设备因为长时间运行或者高负荷使用导致电流超过了其额定电流。
对于这种情况，应当及时更换或者修复故障的设备，以及加强对于设备的日常维护和管理。
事例二：某办公楼的低压配电线路上经常出现短暂的停电现象，经过检查，发现停电是由于某个办公室的用电负荷剧增导致线路超载而跳闸。
分析：这种情况是由于用电负荷突然增加导致线路超载而跳闸。
可能是因为该办公室使用了大功率电器设备，或者在短时间内集中使用多个电器设备。
为了避免这种现象发生，应该对用电负荷进行平均分配，避免集中使用高功率电器设备，或者采取其他措施，如增加配电线路的容量等。
事例三：某小区的供电主干线路因地震引起的抖动而触发跳闸保护装置，导致整个小区的低压配电线路都发生了越级跳闸。
分析：这种情况是由于供电主干线路的抖动引起保护装置误动而触发了跳闸。
地震等突发事件可能会引起供电线路的震动，导致保护装置的误动。
对于这种情况，应该加强对供电线路的抗震能力，并且定期检查和维护保护设备，以确保其正常工作。
低压配电越级跳闸是电力设备运行中常见的问题之一，可能涉及到设备故障、用电负荷过大、保护装置误动等多个因素。
为了避免这种现象的发生，应该加强对设备的日常维护，合理分配用电负荷，增强供电线路的抗震能力，并定期检查和维护保护装置。
(完整word版)越级跳闸成因及防范对策(word文档良心出品)
越级跳闸成因及防范对策探讨浅谈继电保护是电力系统的重要组成部分，是保证电网安全稳定运行的重要手段。
随着集团各公司电力系统的不断发展和电力系统故障对安全生产带来的巨大损失，对继电保护动作正确性的要求越来越高。
作为专业管理和执行部门对保护定值的正确性、保护装置的可靠性及二次回路的完好性越来越重视，判断电力系统保护优劣的一个重要依据就是当电力系统故障时是否会发生越级跳闸，此次协会会议的主题就是探讨如何防止越级跳闸，就这个主题谈一下自己的肤浅的认识：一、越级跳闸的成因：1、名词术语：越级跳闸：是指电力系统故障时，应由保护整定优先跳闸的断路器来切除故障，但因故由其它断路器跳闸来切除故障，这样的跳闸行为称为越级跳闸。
2、越级跳闸的成因：（1）、保护定值整定不当，特别是上下级保护定值配合不当，当下级发生故障时本级保护不动作或上下级保护同时动作；案例一：2002年10月楚星硫磺制酸10KV站2000KW主风机在启动过程中因热变电阻柜多次启动后水阻沸腾而发生三相短路，主风机出线柜和10KV进线柜同时跳闸，至使磷复肥系统断电停车。
事故后经查，主风机出线柜差动速断整定为16.88A，时限0S，（变比为200/5），折算到一次侧电流为675.2A；一段进线柜速断整定值为17.32A，时限为0S，（变比为1000/5），折算到一次侧电流为3464A，而装置上的故障电流记录为10.23KA，所以当馈出线发生故障时两级保护同时动作。
现将进线柜速断保护改为49.34A，时限0.3S，短延时定值15.52A，时限0.5S，长延时定值为8.36A，时限9S，当2004年1#尾气风机电机接线盒处发生三相弧光短路时，本柜保护可靠动作，没有发生越级现象。
案例二：2005年11月3日，磷复肥6#磨机（10KV绕线电机，功率900KW）转子滑环在启动时击穿，本柜保护未动作，而使阳合岭变电站岭02线二段过流动作将岭02磷铵线跳掉，事故后查6#磨机保护定值发现电流速断为23.8A，时限0S，反时限过流3.4A，时限2.44S，（变比为100/5），延时30S，阳合岭岭02线过流二段定值为5.2A，时限为1.5S，（变比为150/5），当电机滑环短路时，电机处于带载堵转直接启动，但由于滑环不是三相金属固接同时磨机是重载设备，所以滑环故障启动时启动电流达不到速断动作值，又达不到反时限动作时间，查阳合岭岭02线动作值为10.23A，折算到一次侧电流为306.9A，此值达不到6#磨机速断定值，但满足岭02线二段过流动作值，当时限达到1.5S时使其动作跳闸。
漏保越级跳闸故障的原因及处理方法
漏保越级跳闸故障的原因及处理方法一、漏保越级跳闸故障的原因。
1.1 漏电保护器自身问题。
下级漏电保护器可能存在质量不过关的情况。
就像有些小厂生产的漏保，那质量就像“纸糊的灯笼”，一有风吹草动就不行了。
比如说它的内部元件可能在生产的时候就有瑕疵，像脱扣器不灵敏之类的。
还有可能是漏保使用时间长了，老化严重，就像人老了身体机能下降一样，它的各项性能指标都达不到要求了，稍微有点漏电情况就跳闸，而且还容易出现越级跳闸这种乱套的情况。
1.2 线路故障。
1.2.1 线路漏电。
线路要是有破损或者受潮，就容易漏电。
比如说家里的电线被老鼠咬了，那绝缘层破了，电流就会偷偷跑出去一部分，这就造成漏电了。
还有像卫生间这种潮湿的地方，如果电线没有做好防水措施，受潮之后也会漏电。
这时候漏电电流达到一定程度，就可能让下级漏保还没反应过来，上级漏保就先跳闸了，这越级跳闸就发生了。
1.2.2 线路过载。
要是在一条线路上接了太多大功率的电器，就像小马拉大车，线路承受不了这么大的电流。
这时候线路发热，绝缘性能下降，可能会产生漏电现象。
而且过载可能会让漏电保护器误判，导致越级跳闸。
比如说夏天的时候，好多家庭开着空调、电热水器，再加上其他电器，一不小心就过载了，然后就跳闸了，还经常是越级跳。
1.3 漏电保护器选型不当。
上级和下级漏电保护器的额定漏电动作电流和动作时间如果没有合理匹配，那就容易出问题。
就好比两个人配合干活，一个动作太快，一个动作太慢，肯定干不好。
如果上级漏保的动作电流比下级的小，或者动作时间比下级的短，那有漏电情况的时候，上级漏保就会先跳闸，这越级跳闸就出现了。
二、漏保越级跳闸故障的处理方法。
2.1 检查漏电保护器。
2.1.1 首先看漏保的外观有没有损坏的迹象，如果有破损或者烧焦的地方，那很可能就是它本身有问题了，这时候就得换个新的。
就像一个受伤的士兵，不能再上战场了，得换个健康的。
2.1.2 然后可以对漏保进行简单的测试，按一下测试按钮，看看它能不能正常跳闸和合闸。
防越级跳闸的原理(一)
防越级跳闸的原理(一)防越级跳闸的原理什么是越级跳闸？越级跳闸是指电气设备或系统中，电流或电压突然增加到超过设定值，导致保护装置跳闸的现象。
越级跳闸对电气设备和系统的安全运行带来了严重的威胁，因此需要防止越级跳闸的发生。
越级跳闸原理概述在电气系统中，越级跳闸通常发生在电流或电压异常增大的情况下，可能由短路、过电流等故障引起。
为了防止电气设备过载或烧坏，保护装置会检测异常信号并及时采取措施，例如跳闸切断电路，从而保护电气系统的正常运行。
防越级跳闸的原理防越级跳闸的原理基于对电流和电压的监测与控制。
保护装置会对电流和电压进行实时监测，并根据设定值进行判断。
当电流或电压超过设定值时，保护装置会及时采取措施，例如切断电路，以防止设备过载或损坏。
以下是防越级跳闸的原理的具体实施方式：1.电流保护：根据电流监测，设定的设备额定电流和保护装置的额定电流，当电流超过设定值时，保护装置会发出信号并采取相应的措施，例如跳闸切断电路。
2.电压保护：根据电压监测，设定的设备额定电压和保护装置的额定电压，当电压超过设定值时，保护装置会发出信号并采取相应的措施，例如跳闸切断电路。
3.时间保护：保护装置通常设置一个时间延迟，超过设定时间后，即使电流或电压短暂超过设定值，保护装置也不会立即跳闸，以避免误判。
4.灵敏度调节：保护装置可以设置不同的灵敏度，以适应不同的电气设备和系统需求。
根据具体情况，可以调整保护装置的灵敏度，以提高或降低跳闸的设定值。
5.自动复位：保护装置通常具有自动复位的功能，即在跳闸后，设备恢复正常状态后，保护装置会自动复位，重新供电。
结论防越级跳闸的原理基于对电流和电压的实时监测与控制，保护装置根据设定值判断异常情况，并及时采取措施，以保护电气设备和系统的安全运行。
通过电流保护、电压保护、时间保护、灵敏度调节和自动复位等方式，可以有效防止越级跳闸的发生，提高电气系统的安全性和可靠性。
《防越级跳闸》课件
社会经济效益提升
提高供电可靠性
01
防越级跳闸系统的应用将有效减少停电时间和范围，提高供电
的可靠性和稳定性，为社会经济的正常运转提供保障。
降低运维成本
02
防越级跳闸系统的智能化和集成化将降低运维成本，减少人工
干预和巡检工作量，提高电力企业的经济效益。
促进技术进步
03
防越级跳闸技术的发展将促进相关领域的技术进步和创新，推
安全稳定运行。
03
防越级跳闸的解决方案
硬件解决方案
配置合适的保护装置
根据设备和线路的规格和需求，选择合适的保护装置，如熔断器 、断路器等，以实现快速、准确的保护动作。
优化设备布局
合理安排设备和线路的布局，尽量减少设备和线路之间的距离，以 降低因线路过长或设备间距过大导致的越级跳闸风险。
定期维护和检查
应用领域拓展
新能源领域
随着新能源发电的快速发展，防越级跳闸系统将应用于更多新能源 并网和分布式发电系统中，保障电力系统的安全稳定运行。
智能电网
智能电网是未来电力系统的发展方向，防越级跳闸系统将作为智能 电网的重要组成部分，应用于电网的各个环节。
工业自动化
工业自动化领域对供电的可靠性和稳定性要求越来越高，防越级跳闸 系统将在工业自动化领域得到广泛应用。
05
防越级跳闸的未来发展
技术发展趋势
智能化
利用人工智能、大数据和物联网 技术，实现防越级跳闸系统的智 能化，提高故障定位和处理的准
确性和效率。
集成化
将防越级跳闸系统与其他电力系统 自动化设备集成，实现信息共享和 协同工作，提高整体运行效率和稳 定性。
定制化
针对不同地区、不同电网结构和不 同设备的特点，定制化开发防越级 跳闸系统，满足个性化需求。
10kV线路越级跳闸的原因分析及解决办法
10kV线路越级跳闸的原因分析及解决办法一、原因分析：1. 过电流：电力系统中的过电流是导致线路越级跳闸的主要原因之一。
过电流可能是由于设备故障、短路或电力负荷超过额定值等引起的。
2. 过电压：过电压是指电力系统中电压超过额定值的现象。
过电压可能是由于雷击、设备故障或电力系统调整引起的。
过电压会导致线路设备的损坏，从而导致越级跳闸的发生。
3. 电容器失效：电容器在电力系统中常用于补偿无功功率，但电容器的老化或故障会导致其失效，进而引发线路越级跳闸。
4. 供电过程中的突然开关：当线路供电过程中突然切换开关引起的电压或电流突变，可能导致线路越级跳闸。
5. 电气设备故障：线路上的电气设备故障，如断路器故障、熔断器熔断等，可能导致线路越级跳闸。
二、解决办法：1. 定期检查和维护电力设备：定期检查电力设备的运行状态，及时发现和处理潜在的故障，可以防止线路越级跳闸的发生。
定期维护设备，保持其良好的工作状态，也能够降低发生故障的可能性。
2. 加装过流保护装置：在电力系统中加装过流保护装置，可以及时监测和切断过电流，防止过电流引起的线路越级跳闸。
3. 定期检查和更换电容器：定期检查电容器的运行状态，如发现老化或故障，及时更换，避免电容器故障导致的线路越级跳闸。
4. 合理设计电力系统：在设计电力系统时，要合理选择设备和线路的额定容量，以确保系统能够承受额定负荷，避免过载导致的线路跳闸。
5. 优化开关操作：在线路供电过程中，要避免突然切换开关，特别是在重要设备运行期间。
合理安排开关操作，可避免因突然开关引起的电压或电流突变。
6. 加强培训和管理：加强电力系统操作人员的培训，提高其操作技能，同时建立健全的管理体系，规范操作流程，确保电力系统的稳定运行。
一起低压配电越级跳闸事例分析
一起低压配电越级跳闸事例分析低压配电越级跳闸是指在低压配电系统中，出现了跳过中间级配电设备，直接跳到高压侧进行跳闸操作的情况。
这种情况通常是由于设备故障或人为操作失误引起的，而且会导致高压侧的设备损坏甚至引发火灾等严重后果。
下面我们将对一起低压配电越级跳闸事例进行分析，以便更好地了解该问题的原因和预防措施。
事例描述：某公司的低压配电系统由变电所、中压配电室和低压配电柜组成。
某天，由于变电所的一台开关出现故障，无法正常关闭，于是运维人员决定关闭中压配电室的开关进行维修。
在关闭中压配电室的开关之前，忘记关闭低压配电柜的开关，导致低压配电柜中的开关越级跳闸，跳过了中压配电室直接跳到了变电所的高压侧。
这一越级跳闸导致了高压侧变压器的短路以及高压侧设备的损坏，还引发了一起火灾事故。
预防措施：为了避免类似的低压配电越级跳闸事故的发生，可以采取以下预防措施：1.建立完善的操作规程和检查机制：针对低压配电系统的开关操作，应建立明确的操作规程，并进行培训，使运维人员熟悉正确的操作流程。
要建立检查机制，以确保运维人员操作的准确性和符合规程。
2.设备互锁和告警装置：在低压配电系统中，可以设置互锁和告警装置，以确保开关的正确操作。
在关闭中压配电室的开关之前，可以设置低压配电柜的开关无法闭合，或者设置告警装置，提醒运维人员关闭低压配电柜。
3.定期检查和维护：对低压配电系统的设备进行定期的检查和维护，发现问题及时修复。
特别是对于一些易发生故障的设备，要加强监测和检查，以提前发现潜在问题。
4.加强运维人员培训和意识提升：通过培训和教育，提高运维人员的技术水平和操作能力，增强他们对操作安全的认识和意识。
要加强巡检和监督，及时纠正错误操作，并建立相应的责任追究机制。
总结：低压配电越级跳闸事故是一种严重的安全隐患，可能导致设备损坏和火灾等严重后果。
要避免此类事故的发生，需要加强操作规程的制定和培训，设置设备互锁和告警装置，定期检查和维护设备，并加强运维人员的培训和意识提升。
一起低压配电越级跳闸事例分析
一起低压配电越级跳闸事例分析低压配电越级跳闸是指电力系统中某一电器设备发生故障，其电流突然增大，导致电流保护装置发生误动作，跳闸跳开，并引起跳闸设备的上级设备也跳闸，从而导致更广泛的停电现象。
以下是一个关于低压配电越级跳闸的事例分析。
某小区的住户一天晚上突然断电，调度中心收到报警后，立即派出维修人员前往查找故障。
维修人员到达现场后，发现小区停电范围很广，不仅局限在某一栋楼，而是整个小区都没有电。
维修人员首先在配电室检查了变压器，发现变压器运行正常，输入输出电压符合要求，未出现故障迹象。
然后，他们检查了变电室的开关设备，发现已越级跳闸。
进一步地，他们检查了该开关设备的上级设备，发现上级设备也越级跳闸。
维修人员随即打开事故分析表，查找可能的故障原因。
根据他们的经验，越级跳闸一般是由于某一设备的故障引起的。
他们重新检查了配电室的主开关和断路器，发现故障并不在这些设备上。
维修人员对整个小区的配电系统进行了全面检查，发现有一栋楼的某户住宅电表箱内发生了故障。
他们打开电表箱，发现其中的保险丝已经熔断。
进一步地，他们排查了配线板，发现一个插座上的电器设备发生了短路，导致电流突然增大，引起了保险丝熔断。
维修人员立即拆除该故障设备，并更换了保险丝，然后对配电系统进行了恢复。
随后，小区的电力得到恢复，居民们重新获得了用电。
通过对该事例的分析，我们可以得出以下几点启示：1. 在低压配电系统中，越级跳闸往往造成了更广泛的停电现象，需要及时维修和排查故障原因。
2. 当出现低压配电越级跳闸的故障时，需要对整个配电系统进行全面检查，确定故障的具体位置。
3. 越级跳闸往往是由于某一设备的故障引起的，需要仔细分析和排查故障设备。
4. 故障设备导致越级跳闸的原因可能包括短路、电流突然增大等，需要进行详细的排查和分析。
低压配电越级跳闸事例分析可以帮助我们更好地了解该故障的原因和排查方法，对于维护电力系统的正常运行具有重要意义。
10kV线路越级跳闸的原因分析及解决办法
10kV线路越级跳闸的原因分析及解决办法10kV线路越级跳闸是指10千伏（kV）电网中，线路电压超过其额定电压导致保护装置跳闸断开的现象。
其原因可能涉及线路设计、操作错误、设备故障等多个方面，下面将对其进行详细分析，并提出相应的解决办法。
线路设计方面可能存在的原因包括：1. 设计电压选择不当：线路设计时应该根据实际负荷情况合理选择电压等级，若选择的电压等级过低，当负荷增加时，电压就有可能超过设计电压而导致越级跳闸。
解决办法：在线路设计时应充分考虑负荷变化情况，合理选择电压等级。
操作错误可能导致线路越级跳闸，包括：1. 操作人员误操作：操作人员对线路的抢修、切换操作不熟悉或不严格按照操作规程操作，导致线路电压超过额定电压。
解决办法：加强操作人员培训，提高其对操作规程的熟悉程度，严格按照规程操作。
2. 临时负荷增加：可能由于负荷突然增加，例如大型设备开启、短时用电高峰等，这将导致线路电流过载，引起线路电压超压。
解决办法：提前预测负荷变化情况，合理调度电源，控制负荷增加的幅度，避免线路电流过载。
设备故障可能是引起线路越级跳闸的原因，包括：1. 保护装置故障：保护装置可能存在故障、误动、误差等情况，导致在线路电压超过额定电压时误动跳闸。
解决办法：定期对保护装置进行检测和维护，确保其正常工作可靠性。
2. 线路设备故障：线路上的设备如变压器、开关、电缆等可能存在绝缘击穿、短路等故障，导致线路电压的提高。
解决办法：加强设备的检修和维护，确保其正常工作可靠性；定期进行设备绝缘检测，及时发现和处理潜在故障。
解决10kV线路越级跳闸问题需要从线路设计、操作规程、设备检测和维护等多个方面入手。
只有通过科学的设计、规范的操作和有效的维护工作，才能保障10kV线路的稳定运行，避免越级跳闸的发生。
线路故障越级跳闸处理方法
线路故障越级跳闸事故处理一、线路故障,造成越级跳闸的主要原因1.开关机构故障:操作机构故障(液压降为零、机构卡滞等)2.二次设备故障:直流消失、控制回路故障、保护装置拒动等二、线路故障,开关拒动,造成越级跳闸的后果及特点:1.220kV系统开关拒动越级跳闸后果:1)线路故障,保护动作,但开关机构故障时,220kV失灵保护动作, 第一时限跳母联,第二时限跳开故障线路所在同一母线上的所有开关(线路开关、主变高压侧开关、母联开关)。
2.220kV系统开关拒动越级跳闸特点:1)线路保护动作但开关在合位。
对220kV线路开关,220kV开关的失灵保护将动作。
第一时限跳母联,第二时限跳开故障线路所在同一母线上的所有开关。
3.220kV系统开关拒动越级跳闸处理思路:1)开关拒动的越级跳闸,保护动作但开关拒动的设备就是故障设备。
故障设备明显,隔离故障设备后即可以恢复其他线路送电。
但隔离故障设备的开关时,要求直接拉开开关两侧的刀闸,不允许再试手分开关,以保持原状方便检修。
这时,隔离故障点后,允许用母联开关充母线。
三、线路故障,保护拒动,造成越级跳闸的后果及特点:1.220kV系统保护拒动越级跳闸后果:1)保护拒动越级跳闸:保护装置故障时,主变后备保护动作,跳开母联开关、主变高压侧开关(或三侧开关),与故障线路连接在同一段母线上的其他线路开关不跳闸,由其线路对侧保护动作,切断故障电流,该段母线失压。
2.220kV系统保护拒动越级跳闸特点:1)线路保护无动作信号,因此无法立即判断出故障的线路。
由本母线上线路对侧的后备保护和本母线上变压器的后备保护动作来切除故障。
对220kV线路,将无法启动近后备保护(开关的失灵保护)来切除故障。
3.220kV系统开关拒动越级跳闸处理思路:1)保护拒动的越级跳闸,从本站的保护动作信号上无法立即判断出故障的设备,如故障点不在站内则可以通过检查录波波形发现有故障电流的开关,或者通过询问值班调度员线路对侧变电站的保护动作情况来判断;如故障点在站内需要检查大量的设备来发现故障点,检查需要仔细。
越级跳闸措施
越级跳闸措施引言越级跳闸是一种电力系统中常见的保护措施。
它是为了保护设备和系统不受异常电流、电压和频率等干扰而采取的一种措施。
本文将介绍越级跳闸的定义、原理、工作流程以及在电力系统中的应用。
越级跳闸的定义越级跳闸是一种过电流保护措施，它能够在电力系统中的电流超过设定值时，快速断开电流回路，以保护设备和系统免受过载和短路等故障的损害。
越级跳闸的设定值通常由设备的额定电流和工作条件来确定，一般情况下，设定值是设备额定电流的一定倍数。
越级跳闸的原理越级跳闸是通过继电器和电力系统中的电流传感器实现的。
当电流传感器检测到电流超过设定值时，继电器会迅速动作，断开电流回路。
越级跳闸的原理基于过流保护原理，即当电流超过额定值时，继电器产生动作信号，使断路器或开关等设备跳闸。
越级跳闸的工作流程越级跳闸的工作流程如下：1.电流传感器检测电流是否超过设定值。
2.如果电流超过设定值，继电器产生动作信号。
3.动作信号送到断路器或开关等设备，使其跳闸。
4.断开电流回路，保护设备和系统不受损害。
越级跳闸的工作流程非常快速，通常在几毫秒内完成。
这种快速断电的措施可以有效地保护设备和系统，避免过载和短路等故障引发的事故。
越级跳闸在电力系统中的应用越级跳闸广泛应用于各种电力系统中，主要用于以下方面：1. 保护变压器变压器是电力系统中常见的设备，而变压器内部存在着各种故障风险，如过载和短路等。
越级跳闸可以及时检测并断开电流回路，保护变压器不受损害。
2. 保护发电机发电机是电力系统中的重要设备，而其内部也存在着各种故障风险。
越级跳闸可以对发电机进行及时保护，防止过载和短路等故障导致发电机损坏。
3. 保护电缆电缆是电力系统中的重要组成部分，而电缆的故障可能会引发火灾等严重后果。
越级跳闸可以及时检测到电缆故障并断开电流回路，避免火灾等事故发生。
4. 保护配电系统越级跳闸也可以应用于配电系统中，对配电系统进行保护。
例如，在城市供电系统中，当某个区域发生故障时，越级跳闸可以迅速断开故障区域的电流回路，保护整个供电系统的正常运行。
一起低压配电越级跳闸事例分析
一起低压配电越级跳闸事例分析低压配电越级跳闸是指在低压配电系统中，有线路发生短路故障时，跳开比故障位置电流保护装置的更远处电流保护装置，导致更远处线路也发生跳闸现象。
下面将通过一个事例来进行分析。
某工业园区的低压配电系统采用三段式供电方式，其中一段供电到一栋大楼内的配电箱。
某天，由于电缆老化，导致该大楼内的一段电缆发生短路故障，电流保护装置在短时间内起到了保护作用，及时将故障电缆跳闸断电。
由于该大楼内的另一段电缆也存在老化情况，电流保护装置的动作瞬时超距，导致该段电缆也发生了短路，使得更远处的线路也跳闸。
对于这种越级跳闸事例，可以分析如下：1. 电缆老化问题：电缆老化是导致短路故障的主要原因之一。
在低压配电系统中，电缆长时间使用后，绝缘材料容易老化，导致绝缘强度下降，从而造成短路故障。
2. 电流保护装置设置问题：在低压配电系统中，为了保护线路安全，通常会设置电流保护装置。
如果电流保护装置的设置不合理，比如距离故障较远的地方设置了过大的电流保护值，就有可能导致故障跳闸时，更远处的线路也跟着跳闸。
3. 跳闸时间问题：电流保护装置的动作时间是越小越好的，但是如果动作时间设置过小，也会导致故障发生时，更远处的线路尚未得到保护就发生跳闸现象。
为了避免低压配电系统中的越级跳闸问题，可以采取以下措施：1. 定期检测电缆的老化情况，及时更换老化电缆，保证电缆的安全可靠。
2. 合理设置电流保护装置的动作时间和保护值，要根据实际情况进行调整，确保在短路故障发生时能够及时动作，但又不至于过于灵敏而造成误跳闸。
3. 在低压配电系统中添加过流保护器和接地保护器等辅助保护装置，提高配电系统的安全性和可靠性。
低压配电越级跳闸是一个需要引起注意的问题，通过分析事例并采取相应的措施可以避免这类问题的发生，保障低压配电系统的安全运行。
10kV线路越级跳闸的原因分析及解决办法
10kV线路越级跳闸的原因分析及解决办法10kV线路越级跳闸是指在10kV线路中，某个电器设备或线路出现过电流或过电压情况，导致电路中断的现象。
下面就对其原因进行分析，并提出解决办法。
原因分析：1.设备故障：电器设备长时间使用后可能会出现内部故障，如绝缘材料老化、元件损坏等，使得设备工作不正常，从而导致越级跳闸。
解决办法：定期对电器设备进行维护保养，定期进行绝缘电阻测试，及时更换老化或损坏的元件。
2.短路故障：电缆或线路出现短路故障时，会导致电路电流过大，电压升高，进而引起越级跳闸。
解决办法：设备安装短路保护器，并保持短路保护器的有效性，及时修复线路和电缆的短路故障。
3.过载：电器设备负荷过大，超过额定电流，会导致线路过载，电流过大，引起越级跳闸。
解决办法：合理规划电器设备负荷，确保其在额定电流范围内运行；安装过载保护器，当设备负荷超过额定值时，及时切断电路。
4.电路故障：线路接线不良、接触不良或松脱等情况都会导致电路故障，引起跳闸。
解决办法：定期巡视线路，检查接线是否牢固可靠，对松脱、接触不良问题进行修复。
5.电压异常：电网电压波动或突然升高时，会超过设备的承受范围，导致设备失效，触发线路越级跳闸。
解决办法：安装电压监测装置，及时发现电压异常情况，并通过调节电压稳定装置来维持电网电压稳定。
6.其他原因：如雷击等自然灾害可能导致线路越级跳闸。
解决办法：安装防雷装置，减少雷击对线路设备的影响。
10kV线路越级跳闸的原因多种多样，需要通过定期的设备检测、维护保养以及安装相应的保护装置来避免其发生。
合理规划设备负荷、保持电路接线良好、有效监测电压波动也是预防线路越级跳闸的关键。
10kV线路越级跳闸的原因分析及解决办法
10kV线路越级跳闸的原因分析及解决办法10kV线路越级跳闸是指当10kV线路受到外部干扰或内部故障时，保护装置误动作导致线路跳闸。
这种情况可能会对供电系统的正常运行造成影响，因此需要及时分析原因并采取相应的解决办法。
下面将对10kV线路越级跳闸的原因进行分析，并提出解决办法。
一、原因分析1. 外部干扰10kV线路运行在室外，容易受到外部因素的影响。
闪电击中导线、杆塔、设备等，可能引发线路的短路故障，导致保护装置误动作跳闸。
2. 内部故障线路设备老化、绝缘老化、设备接触不良等都可能引发线路的内部故障，导致保护装置误动作跳闸。
3. 保护装置设置不当保护装置的设定值和动作特性如果设置不当，可能会导致保护装置误动作跳闸。
4. 大负荷突变当10kV线路上发生大负荷突变时，可能会导致线路电流超过额定值，导致保护装置误动作跳闸。
5. 其他原因还有一些其他原因可能会导致10kV线路越级跳闸，例如人为操作失误、设备损坏等。
二、解决办法1. 加强设备维护定期对10kV线路的设备、绝缘子、导线等进行检查和维护，及时发现并处理老化、接触不良等故障，减少内部故障的发生。
2. 提高线路抗干扰能力通过增加防雷设备、改进设备结构、提高设备抗干扰能力等措施，减少外部干扰对线路运行的影响，降低保护装置误动作跳闸的可能性。
4. 加强对大负荷突变的监测和预警通过监测设备和系统，及时发现线路上的负荷变化，提前准备应对大负荷突变的措施，避免因负荷突变引发线路的跳闸。
5. 加强操作人员培训对10kV线路的操作人员进行培训，提高其对线路设备和运行状态的认知和处理能力，减少因人为操作失误引发线路的跳闸。
6. 加强监控和自动化管理通过引入先进的监控设备和自动化管理系统，实时监测10kV线路的运行状态和设备运行情况，及时发现问题并采取措施，提高线路运行的稳定性和可靠性。
10kV线路越级跳闸可能会对供电系统的正常运行造成影响，因此需要对其原因进行深入分析，并采取相应的解决办法。
主变压器越级跳闸的原因和处理方法
主变压器越级跳闸的原因和处理方法
主变压器发生故障时，由于某些缘由使本级断路器没有跳闸，引起上级断路器跳闸的现象，称为主变压器越级跳闸。
1．主变压器越级跳闸的缘由
(1)由于爱护的沟通电流或电压回路故障、直流回路故障、爱护电源熔断器熔断、爱护装置内部故障以及爱护出口连接片未投等缘由造成爱护拒动，从而越级跳闸。
(2)由于爱护定值错误造成越级跳闸。
(3)由于断路器本身掌握回路故障、掌握回路熔断器熔断、机械故障、操动机构故障等缘由造成断路器拒动，从而越级跳闸。
2．主变压器越级跳闸的处理
(1)复归音响，记录故障发生的时间，检查表计的变化状况，检查断路器的跳闸状况，检查、记录、复归光字牌及爱护动作信号，留意有无其他设备爱护信号发出，假如掌握盘台上有断路器掌握开关，复归跳闸断路器开关把手．作出事故的初步推断，将事故现象和初步推断结论报告调度。
(2)到现场对一次设备进行具体检查，重点检查变压器有无明显故障现象。
(3)依据爱护动作状况、断路器跳闸状况、现场检查状况进行综合分析，推断事故缘由和性质，并将检查状况及推断结果报告调度。
(4)隔离故障点，如故障的变压器和拒动的断路器等，依据规定拉开
失压母线上的各分路断路器。
(5)依据调度命令，对无故障部分恢复送电，如确认失压母线无故障，并充电良好后，依据变电站的详细状况可将负荷倒另一台主变压器供电，逐条按挨次送出各分路，并留意监视非故障主变压器的负荷和温度。
(6)恢复用户供电后，再分析引起断路器拒动或爱护拒动等的详细缘由，必要时通知专业人员来处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1事故现象河北省魏县某35kV变电站，曾经有一条10kV线路发生相间短路故障，由于10kV开关拒跳，而造成越级跳闸，使得一台主变停运。
2原因分析我们迅速赶到现场对事故原因进行分析，并对该10kV开关进行了全面检查。
首先，用万能操作把手对开关进行合、跳闸操作，结果一切都正常，这说明开关的电气回路和机械操动部分没有问题。
我又检查了保护装置，合上开关，做传动保护试验，做了一次传动，开关正常跳闸，这又证明了保护装置也没有缺陷。
这是怎么回事呢?用万能操作把手操作开关，开关能正常跳、合闸，并且开关的机械操动部分也没有卡死和不到位情况。
经过进一步查看和分析，我认为问题还是出在保护装置上。
确实，当我再一次做传动实验时，只是听到了过流继电器动作以及时间继电器的钟表机构转动，而开关没有跳闸。
问题果然在继电器上面。
我就逐个将过流、时间等继电器进行检查，发现时间继电器的触点连片松动、稍有弯曲。
这样，当保护动作时，触点接触时而良好，时而接触不良。
这就是为什么第一次做传动保护试验时开关能跳闸，而第二次开关却没有跳闸。
同样，这也是开关越级跳闸的原因。
3处理和启示问题找出后，我就把时间继电器的触点处理了一下，紧固触点连片，把弯曲矫正过来，使触点接触时能牢固可靠，且有一定压力。
我将修理好的继电器进行恢复，接着做了三次保护传动试验，开关都能正确跳闸。
由此，我得到启发：(1)开关及其二次回路检修完毕，投入运行前，一定要对开关的保护装置做传动试验，证明继电器处于良好工作状态后，开关才能够投入运行。
(2)平时加强对继电器的检查和维护。
继电器的可动系统必须动作灵活，触点接触牢固可靠。
(3)对一些故障的表面现象要深入细致地研究分析，以便查出故障的真正原因。
往往一些表面现象容易转移我们的注意力，而影响我们快速及时地排除故障。
【简述】2006年4月15日13时30分，三马山110KV变电站三朱线断路器速断跳闸，引起朱衣35KV变电站停电18小时，造成了一次严重的停电事故。
【事故经过】2006年4月15日13时30分，三马山110KV变电站三朱线断路器速断跳闸，引起朱衣35KV变电站停电18小时，造成了一次严重的停电事故。
事故发生后供电所派出技术人员对35KV线路进行检查，未发现事故点，逐级检查到变电站发现无监视、保护，进一步检查直流电源电压已降到60V，直流充电机未工作。
【原因分析】1、此次事故是因为朱黄线接地短路造成，由于朱衣变电站直流电源过放电未能使保护迅速切断故障线路而导致保护越级跳闸。
2、运行人员对“两票三制”执行力度不够，值班人员没有认真进行设备巡视检查。
交接班人员没有核对设备的运行情况。
3、朱衣变电站采用综合自动化保护，保护、监控的直流电源采用18只12V100AH蓄电池组供操作、保护和监控的后备电源。
由于直流充电机停机时间较长，导致蓄电池过放电。
【防范措施】1、加强设备巡视检查，加强运行人员对事故相关规定的学习和理解，建立严格的考核奖惩制度，关键要加大对管理者的考核，用制度来保障设备的安全，并以督促其对安全生产及其设备的管理。
值班负责人在工作安排时要交代清运行设备的安全注意事项。
2、加强职工的安全教育和业务技能的学习，提高安全责任感，严格执行设备巡回检查制度，落实安全生产责任制，定期进行安全知识讲座。
3、值长、班长是值班现场的安全生产第一责任人，要树立全局观念，安全生产工作要全面考虑，严格认真地安排巡视检查，建立安全生产互保机制。
1 事故情况我局某新建60kV变电所在运行中多次发生越级跳闸。
无论是哪条10kV线路故障，虽然其断路器跳闸，但都同时引发主变过流保护动作，造成越级跳闸，以至全所停电。
这类事故给我们查找事故原因带来了很大困难。
2 查找经过我局的继电保护人员去现场进行了全面的分析，估计有以下几种原因可能会引起主变油断路器越级跳闸：1)主变过流保护整定值与各分柜整定值配合不当；2)主变过流保护整定值校验不准，取值过小；3)各分柜过流保护整定值校验不准，取值过大；4)主变过流继电器线圈并联接成串联，以至整定值缩小一半；5)各分柜过流继电器线圈串联接成并联，以至整定值增大一倍；6)主变过流时间与各分柜过流时间配合不当。
根据对以上可能发生原因的逐一检查并结合断路器误跳闸前后的现象判定，上述原因基本上都可以排除。
对主变和各分柜过流整定值进行了校验，都正确无误。
对主变和各分柜过流继电器的线圈进行核对，亦完全正确。
对主变过流时间(t=0.5s)继电器和各分柜过流时间(t=0.2s)继电器进行检验，也都正确无误。
剩下的只有线路问题了。
3 故障点分析和查实为了进一步地查明原因，我们做了下面的试验(如附图所示)：在主变和任一分柜的电流互感器二次侧的试验端子排处，把两过流保护的交流回路串联起来，再串接这条10kV分柜的油断路器主接点，冲击地加入可使两过流保护都动作的电流值。
正常的话，这条10kV分柜经约0.2s跳闸后，由10kV分柜油断路器主接点断开试验交流电源(即模拟短路电流)，主变达不到0.5s而返回，不会跳闸。
但事实是主变和这条10kV 分柜都动作跳闸。
因此判定问题出在主变保护回路的接线上。
把保护回路原理图和安装接线图结合起来分析，发现主变保护屏后，DS?1型时间继电器中的应接终止接点的线接在了滑动接点上。
在这种情况下，时间继电器中的正电源，经滑动触点(经检验亦为0.2s)使出口中间励磁而误动作，跳开主变油断路器，将时间继电器终止接点恢复正常接线后，就再也没发生该断路器误跳闸事故。
4 经验教训(1)要教育施工安装人员保证工作质量，及时发现缺陷并改正。
(2)不论新建或扩建增容的变电所，全所的二次接线一定要认真检查，保证其正确无误。
(3)加强对电气试验人员的培训，提高其业务水平。
要使电气试验人员明白，对任何一套保护做试验时，不但要做好各继电器的检验，还要认真做好整组试验。
(4)查二次接线故障时，要把控制、保护、信号回路原理图和安装接线图结合在一起分析，查找才能少走弯路。
断路器越级跳闸后应首先检查保护及断路器的动作情况。
如果是保护动作，断路器拒绝跳闸造成越级，则应在拉开拒跳断路器两侧的隔离开关后，将其它非故障线路送电。
如果是因为保护未动作造成越级，则应将各线路断路器断开，再逐条线路试送电，发现故障线路后，将该线路停电，拉开断路器两侧的隔离开关，再将其它非故障线路送电。
最后再查找断路器拒绝跳闸或保护拒动的原因。
电流速断保护越级跳闸问题在电网运行中是不容许存在的事故，它使电网停电范围扩大，造成国民经济和社会效益的重大损失。
经过分析，我们认为造成电流速断保护越级跳闸的主要原因是继电保护整定失误造成的，为了防止它的发生，我们认为应做好以下几方面：1首先要明确电流速断保护的概念也就是要明确速断保护与过流保护的区分(1)从保护任务上分：速断保护是为了迅速地、有选择性地、自动地将电力系统中的短路故障切除。
过流保护主要是为了负荷电流超过定值类似不正常工作状态时(也承担短路故障的后备保护)或发出信号告警或跳闸切除。
(2)从切除故障的快速性上分：切除故障点速断保护是瞬时的，而过流保护是有时限的(有迟滞时间)。
(3)从保护范围上分：速断保护的保护区是本级开始到下级保护之前，过流保护的范围可以延伸到整条线路的最末端。
(4)从保证选择性上分：速断保护是以各级有各自的保护范围来保证选择性的，而过流保护是调整各级间不同动作时限来保证选择性。
(5)从保护整定依据上分：速断保护的动作整定值是以最大运行方式时本级保护区末端的三相短路电流值为依据的；过流保护的整定是以本级保护以下整条线路的最大负荷(或额定负荷)为整定依据的。
2三相短路电流简便计算速断保护整定值的计算其核心是三相短路电流的计算。
目前在计算短路电流时普遍用两种方法：一是标么法，它是取物理量对基准值的比值称为标么值，没有单位；另一种是有名法(亦称欧姆法)。
有名法比较直观，所以下面计算都用有名法。
下面以策勒电网为例计算D1、D2点的三相短路电流，在计算前首先画出策勒电网的计算电路图。
附注：①相对策勒用电量把和田电网拟为无穷大计算。
②D1为35kV短路点，D2为10kV短路点。
③两小水电站容量太小，没能维持策勒电网的单线运行，因而不计。
(1)计算D1短路点的三相短路电流。
已知：查有关数据得系统出口断路器的断流容量SdL=1200MV A；查线路平均电抗值X0=0.4Ω/kM；计算电压UC1=35kV×105=36.75kV①电力系统的电抗X1=UC12/SCL2=36.752/1200=1.125Ω②架空线路电抗：X2=X0·L=0.4Ω/kM×(104 60)=65.5Ω③画出D1短路点的等效电路：D1短路点前的总电抗：X2=X1 X2=1.125 65.4=66.5Ω⑤D1点的三相短路电流：ID1=UC1/·X∑=36.75/(1.73×66.5)=0.319kA(2)计算D2短路点的三相短路电流。
已知：SDL=1200MV A；主变容量SB=3150kV A，主变短路电压UD=7.05，架空线路长104kM。
①电力系统的电抗X1=UC22/SDL1=10.52/1200=0.092Ω②架空线路电抗：X2=X0·L·(UC2/UC1)2=0.4×104×(10.5/36.75)2=3.3Ω③电力变压器的电抗：X3=UD/100×UC22/SB=7.5×100×(10.52/3150)2=2.4×10-3Ω④画出D2短路点的等效电路：D2短路点前的总电抗：X∑=X1 X2 X3=0.092 3.3 2.4×10-3=3.4ΩD2点的短电电流(三相)：ID2=UC2/1.73X∑=D=10.5/(1.73×3.4)=1.78kA3电流速断保护的整定(1)例中的D1短路点的电流速断整定值可按下式整定Id=KKID1也就是说速断保护的动作电流可靠系数乘D1短路电流=1.2×0.319=0.383kA，这样整定值的整定可以保证保护的选择性，但存在有一定的保护死区，应设时限速断保护和过流保护为后备保护，这样设置的三段保护就能较好地完成该线的保护任务了。
(2)例中D2点的电流速断保护的整定值计算：Id=KKID2D2点速断保护整定值其动作电流应是Id=1.2×1.785=2.14但考虑到D2点的速断保护是属于电网的末级保护，不存在有选择性的问题，因而可以直接以计算的三相短路电流值或少于此值进行整定，实际Id＜1.785，根据我们经验在这末级的速断整定可按过流整定值×2为宜。
由于这末级的速断整定值少于计算三相短路电流值，因而不存在有速断保护死区，在保护设置上只要有速断保护作主保护，过流保护作后备保护就行了，(不必设置时限速断保护)。
